汽轮机胀差相关内容.docx

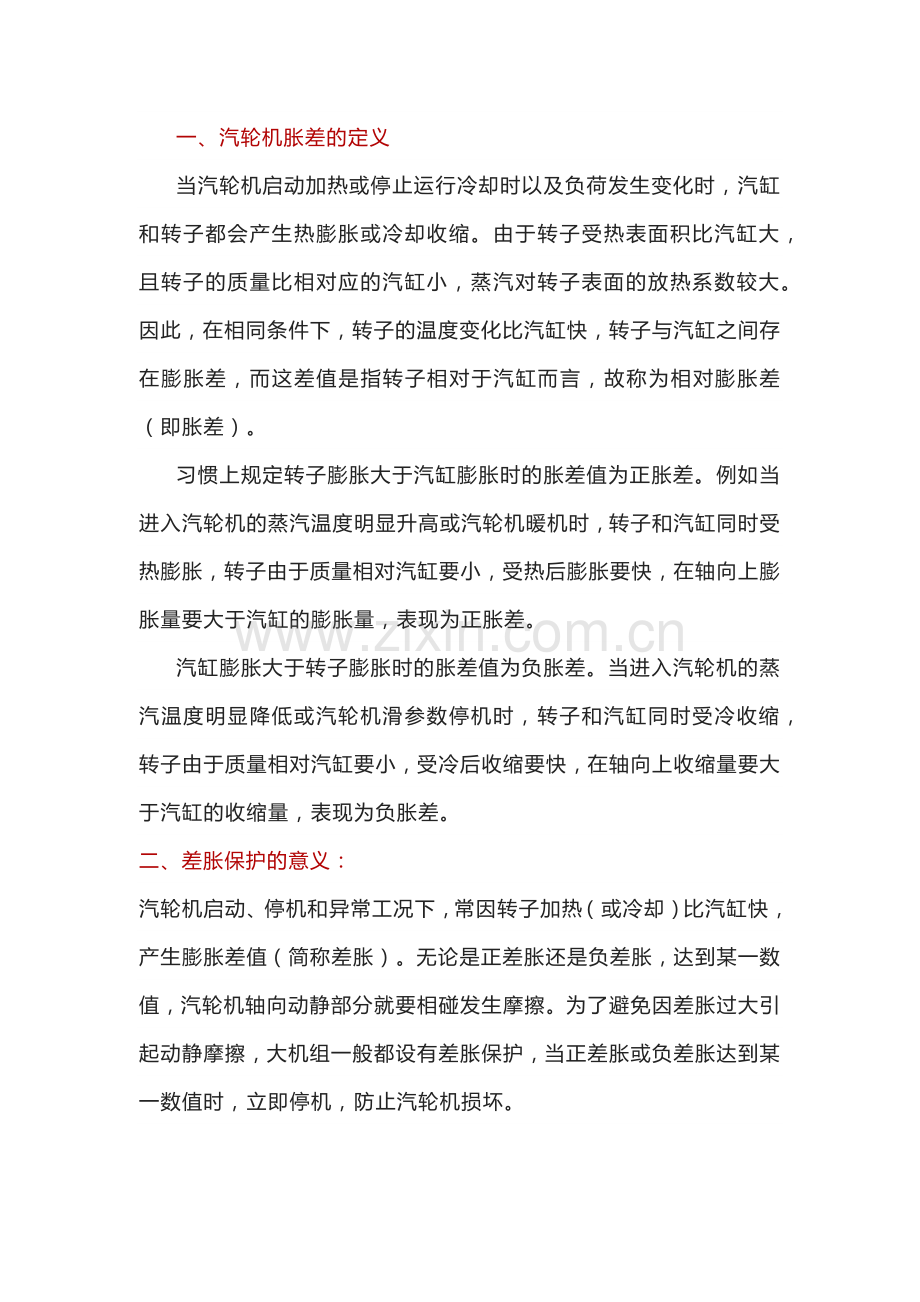

一、汽轮机胀差的定义当汽轮机启动加热或停止运行冷却时以及负荷发生变化时，汽缸和转子都会产生热膨胀或冷却收缩。由于转子受热表面积比汽缸大，且转子的质量比相对应的汽缸小，蒸汽对转子表面的放热系数较大。因此，在相同条件下，转子的温度变化比汽缸快，转子与汽缸之间存在膨胀差，而这差值是指转子相对于汽缸而言，故称为相对膨胀差（即胀差）。习惯上规定转子膨胀大于汽缸膨胀时的胀差值为正胀差。例如当进入汽轮机的蒸汽温度明显升高或汽轮机暖机时，转子和汽缸同时受热膨胀，转子由于质量相对汽缸要小，受热后膨胀要快，在轴向上膨胀量要大于汽缸的膨胀量，表现为正胀差。汽缸膨胀大于转子膨胀时的胀差值为负胀差。当进入汽轮机的蒸汽温度明显降低或汽轮机滑参数停机时，转子和汽缸同时受冷收缩，转子由于质量相对汽缸要小，受冷后收缩要快，在轴向上收缩量要大于汽缸的收缩量，表现为负胀差。二、差胀保护的意义：汽轮机启动、停机和异常工况下，常因转子加热（或冷却）比汽缸快，产生膨胀差值（简称差胀）。无论是正差胀还是负差胀，达到某一数值，汽轮机轴向动静部分就要相碰发生摩擦。为了避免因差胀过大引起动静摩擦，大机组一般都设有差胀保护，当正差胀或负差胀达到某一数值时，立即停机，防止汽轮机损坏。三、胀差大的危害：当胀差超过规定值时，就会使汽轮机动静间的轴向间隙消失，发生动静摩擦，引起汽轮机组振动增大，甚至掉叶片、大轴弯曲等严重事故。四、汽轮机在启动、停机及运行过程中，胀差的大小与下列因素有关：1.启动机组时，汽缸与法兰加热装置投用不当，加热汽量过大或过小。（注意：我公司法兰加热联箱左、右法兰供汽管道与法兰供汽管道距离不一样，这就造成在投入法兰加热初期时容易造成因左、右法兰进汽不均匀而引起左、右法兰温差变大的情况，所以在投入初期一定要根据左、右法兰温度上升情况来调整左、右分门的开度。）2.暖机过程中，升速率太快或暖机时间过短。3.正常停机或滑参数停机时，汽温下降太快。4.增负荷速度太快。5.甩负荷后，空负荷或低负荷运行时间过长。6.汽轮机发生水冲击。7.正常运行过程中，蒸汽参数变化速度过快。8.轴位移变化。使胀差向正值增大的主要原因如下：1）启动时暖机时间太短，升速太快或升负荷太快，主、再热蒸汽温度上升太快。2）汽缸夹层、法兰加热装置的加热汽温太低或流量较低，引起汽加热的作用较弱。3）滑销系统或轴承台板的滑动性能差，易卡涩。4）轴封汽温度过高或轴封供汽量过大，引起轴颈过份伸长。5）机组启动时，进汽压力、温度、流量等参数过高。6）推力轴承磨损，轴向位移增大。7）汽缸保温层的保温效果不佳或保温层脱落，在严禁季节里，汽机房室温太低或有穿堂冷风。8）双层缸的夹层中流入冷汽（或冷水）。9）胀差指示器零点不准或触点磨损，引起数字偏差。10）多转子机组，相邻转子胀差变化带来的互相影响。11）真空变化的影响。12）转速变化的影响。13）各级抽汽量变化的影响，若一级抽汽停用，则影响高差很明显。14）轴承油温太高。15）机组停机惰走过程中由于“泊桑效应”的影响。使胀差向负值增大的主要原因：1）负荷迅速下降或突然甩负荷。2）主汽温骤减或启动时的进汽温度低于金属温度。3）水冲击。4）汽缸夹、法兰加热装置加热过度。5）轴封汽温度太低。6）轴向位移变化。7）轴承油温太低。8）启动进转速突升，由于转子在离心力的作用下轴向尺寸缩小，尤其低差变化明显。9）汽缸夹层中流入高温蒸汽，可能来自汽加热装置，也可能来自进汽套管的漏汽或者轴封漏汽。10）机组启动时低压蝶阀未开，中压缸排汽受阻，中压缸进汽量小，中压缸排汽温度高，中压负胀差增大，机组负荷加不起来。11）机组停运后出现胀差向负方向发展过快的原因可能是：高、中、低压缸轴封供汽分门没有关严；轴封汽源没有完全隔离；轴封减温水没有关闭；轴加风机没有停运。五、汽轮机启动时怎样控制胀差：1、选择适当的冲转参数。2、制定适当的升温、升压曲线。控制好锅炉升温、升压速度，避免主汽温度、压力大幅度变化。3、及时投汽缸、法兰加热装置，控制各部分金属温差在规定的范围内。4、控制升速速度及定速暖机时间，带负荷后，根据汽缸温度掌握升负荷速度。5、冲转暖机时及时调整真空。6、轴封供汽使用适当，及时进行调整。特别是投入门杆轴封漏汽至除氧器后，轴封压力将大幅度变化，一定及时调整。7、调整轴承润滑油供油温度。8、机组冲转后及时开启左、右高排逆止门、并检查左右低压蝶阀是否开启。
