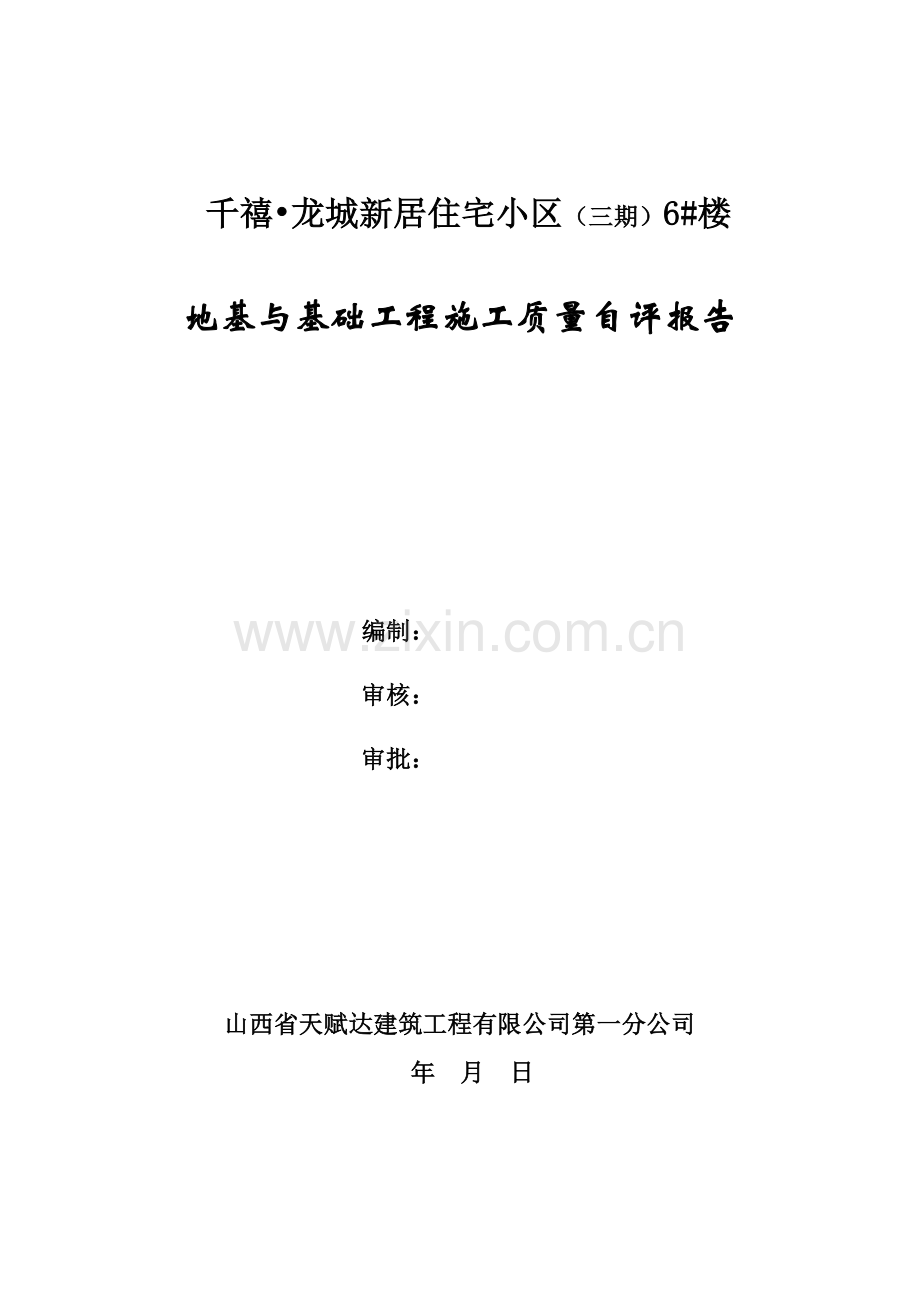

千禧•龙城新居住宅小区（三期）6#楼

地基与基础工程施工质量自评报告

编制：
审核：
审批：

山西省天赋达建筑工程有限公司第一分公司
年 月 日

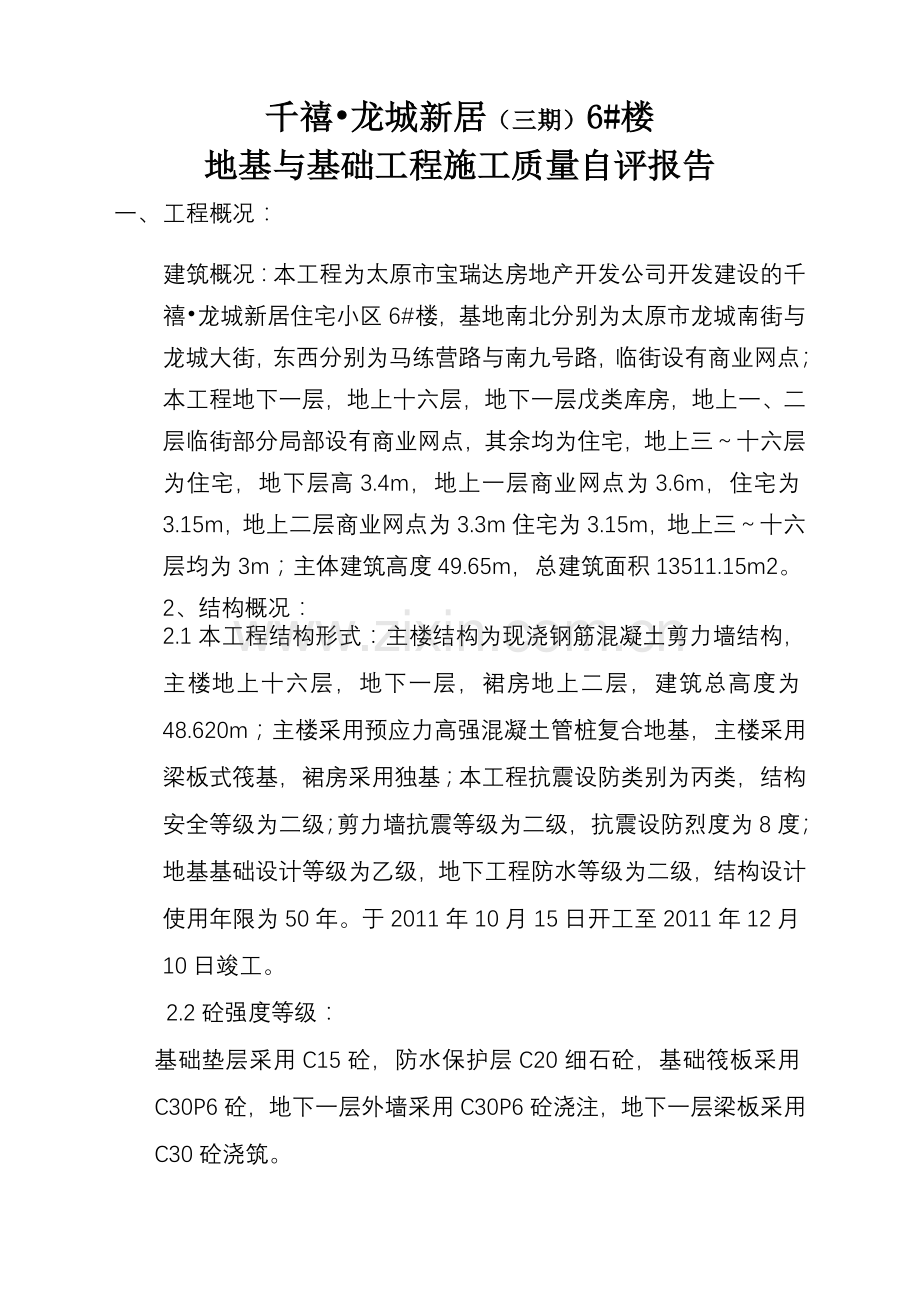

千禧•龙城新居（三期）6#楼
地基与基础工程施工质量自评报告
一、 工程概况：
建筑概况：本工程为太原市宝瑞达房地产开发公司开发建设的千禧•龙城新居住宅小区6#楼，基地南北分别为太原市龙城南街与龙城大街，东西分别为马练营路与南九号路，临街设有商业网点；本工程地下一层，地上十六层，地下一层戊类库房，地上一、二层临街部分局部设有商业网点，其余均为住宅，地上三～十六层为住宅，地下层高3.4m，地上一层商业网点为3.6m，住宅为3.15m，地上二层商业网点为3.3m住宅为3.15m，地上三～十六层均为3m；主体建筑高度49.65m，总建筑面积13511.15m2。
2、结构概况：
2.1本工程结构形式：主楼结构为现浇钢筋混凝土剪力墙结构，主楼地上十六层，地下一层，裙房地上二层，建筑总高度为48.620m；主楼采用预应力高强混凝土管桩复合地基，主楼采用梁板式筏基，裙房采用独基；本工程抗震设防类别为丙类，结构安全等级为二级；剪力墙抗震等级为二级，抗震设防烈度为8度；地基基础设计等级为乙级，地下工程防水等级为二级，结构设计使用年限为50年。于2011年10月15日开工至2011年12月10日竣工。
2.2砼强度等级：
基础垫层采用C15砼，防水保护层C20细石砼，基础筏板采用C30P6砼，地下一层外墙采用C30P6砼浇注，地下一层梁板采用C30砼浇筑。
2.3钢筋保护层厚度：
部 位
保护层厚度
部 位
保护层厚度
基础梁及地下室底板的下部钢筋
50mm
楼板、楼梯板、
坡道板
25mm
基础梁及地下室底板的上部钢筋
25mm
梁柱中的箍筋和构造钢筋的保护层厚度
≥15mm
地下室外墙的外侧钢筋
50mm
地下室外墙的内侧钢筋
15mm
墙、板中分布筋钢筋
的保护层厚度
≥10mm
梁、柱
30mm

2.4钢筋强度:
HPB235: ф6、8、10
HRB335：Ф12、14、16、18、20、22、25
2.5钢筋接头形式
柱、墙纵筋Ф14及其以上钢筋采用电渣压力焊，底板、基础梁钢筋采用闪光对焊和单面搭接焊，其他部位采用绑扎搭接。
二、施工概况：
1、参建单位名称：
项 目
单位名称
建设单位
太原市宝瑞达房地产开发有限公司
设计单位
太原聚川建筑工程设计事务所
监理单位
山西经新技改工程咨询有限公司
勘察单位
山西冶金岩土工程勘察有限公司
试验（检测）单位
太原市建筑工程质量监测站
山西天一建设工程检测有限公司
施工单位
山西省天赋达建筑工程有限公司第一分公司
商品混凝土
山西千禧混凝土有限公司
2、地基处理
本工程地基处理采用预应力高强砼管桩（PHC），管桩型号AB400（95）-19（a），桩间距1.5m、1.6m，正方形布置，工程桩有效桩长19m，试桩桩长20m，总桩数360根，试桩的单桩竖向极限承载力统计值可取1520KN，特征值可取760KN。
3、防水工程
本工程基础及地下室侧墙、底板，除结构采用P6级抗渗自防水混凝土外，在底板下，外墙加做0.7mm聚乙稀涤纶复合防水卷材。
2、施工方法：
（1） 施工按楼层施工，分两个流水段；
（2）施工流程：定位放线→测量放线→基坑开挖→人工挖余土、整平→验桩、验槽→基底砂石垫层→基底砼垫层→砖胎模砌筑、抹灰→防水卷材→砼防水保护层→筏板、地梁钢筋制作、安装→墙、柱插筋→基础梁侧模安装→基础砼浇筑→测量放线→墙、柱钢筋制作、安装→墙、柱支模→顶板、梁支模→顶板、梁钢筋制作、安装→墙、柱、梁、板砼浇筑。
（3）梁钢筋连接采用闪光对焊及搭接电弧焊，柱钢筋采用电渣压力焊，柱梁墙采用复合多层板支模，顶板采用复合多层模板支模，混凝土采用商品泵送混凝土。
3、施工进度：
基础从2011年10月15日开始施工，至2011年12月10日基础结构施工完毕。
三、质量保证措施：
施工前，根据本工程特点项目部将按照企业创形象、创品牌的战略思想，编制针对性的质量计划。并做到四定：定目标、定时间、定责任、定措施，严格把好质量关，对质量通病作到有的放矢，从事前控制、事中控制、事后控制抓起，重点抓好事前和事中的检查和控制，所有质量计划都具体反应到质量记录中，使得施工过程标准化、规范化、有章可循、责任分明。最终以工序质量保证分项工程质量，以分项工程质量保证分部工程质量，最终确保单位工程质量。
四、施工依据：
1、太原聚川建筑设计事务所设计的图纸
2、图纸会审纪录
3、设计变更及技术核定单
4、强制性标准
5、经审批的施工组织设计及方案
6、工程测量规范GB50026-93
7、砌体工程施工质量验收规范GB50203-2002
8、砼结构工程施工质量验收规范GB50204-2002
9、高层建筑砼结构技术规程JGJ3-2002
10、钢筋焊接及验收规程JGJ18-2003
11、钢筋焊接接头试验方法标准JGJ27-2001
12、普通砼配合比设计规程JGJ55-2000
13、砼泵送技术规程JGJ/T10-95
14、建筑工程施工质量验收统一验收标准GB50300-2001
15、砼质量控制标准GB50164-92
16、砼强度检验评定标准GBJ107-87
17、砼结构施工图平面整体表示方法制图规则和构造详图11G101-1
18、建筑变形测量规程JGJ/T8-97
19、建设工程文件归档整理规范GB/T50328-2001
五、本次验收内容
本次为基础结构工程验收，验收内容为：
1、土方开挖分项
2、土方回填分项
3、卷材防水层分项
4、模板分项
5、钢筋分项
6、混凝土分项
六、各检验批、分项、子分部、分部工程质量验收情况汇总
分部工程名称
分项工程名称及评定
检验批数量及评定
备注
地基与
基础结构
土方开挖
合格
1
合格

土方回填
合格
1
合格

卷材防水层
合格
2
合格

模板
合格
5
合格

钢筋
合格
6
合格

混凝土
合格
8
合格

七、隐蔽验收情况：
隐蔽工程均按设计规范要求进行隐蔽验收，有相关的验收记录13份。其中钢筋工程均按检验批进行了隐蔽验收，有相关的验收记录3份，均符合设计和规范要求。
八、测量仪器、及放线观测：
采用DJD2—G经纬仪、DS2水准仪、DZJ3—L1激光垂准仪、2M锢合金钢尺，50米钢卷尺进行定位及测量放线，所有仪器定期送检，有放线测量记录6份。
九、结构实体检验：
1、钢筋保护层厚度检测：板钢筋保护层厚度20mm，允许偏差±3mm，梁保护层厚度为30mm，允许偏差为±5mm；钢筋保护层厚度检验采用非破损方法，梁类构件5个，板类构件5个。依据GB50204-2002,抽取构件数量的2%且不少于5个构件进行检验，即梁共抽取10点，合格点率达到90%，板共抽取30点，合格点率达到90%，不合格点的最大偏差值均在允许范围之内，均合格。
2、砼强度评定：
（1）标养混凝土强度质量自评汇总表
混凝土强度等级
分部工程
总组
数（n）
平均
强度
标准差
Sfcu
强度评定（GBJ107-87）
N≥10
m'fcu≥λ1sfcu +fcu,k
fcu,min≥λ2 fcu,k
评定结果
N<10
mfcu≥1.15 fcu,k
fcu,min≥0.95,fcu,k
C15
基础垫层
3
18.57

18.57≥17.25
17.60≥14.25
合格
C20
基础防水保护层
1
23.40

23.40≥23.00
23.40≥19.00
合格
C30
基础筏板、梁；地下室剪力墙、顶板梁
12
36.07
2.50

36.07≥33.13
34.80≥25.50
合格
合格判
定系数
试块组数
备 注
变异系数δ=sfcu/mfcu
10-14
15-19
≥20
λ1
1.15
1.05
0.95
λ2
0.90
0.85

（2） 同养混凝土强度质量自评汇总表

混凝土强度等级
分部工程
总组
数（n）
平均
强度
标准差
Sfcu
强度评定（GBJ107-87）
N≥10
m'fcu≥λ1sfcu +fcu,k
fcu,min≥λ2 fcu,k
评定结果
N<10
mfcu≥1.15 fcu,k
fcu,min≥0.95,fcu,k
C15
基础垫层
2
19.60

21.56≥17.25
21.01≥14.25
合格
C20
基础防水保护层
1
24.30

26.73≥23.00
26.73≥19.00
合格
C30
基础筏板、梁；地下室剪力墙、顶板梁
11
38.15
2.98

41.97≥33.13
38.61≥25.50
合格
合格判
定系数
试块组数
备 注
变异系数δ=sfcu/mfcu
10-14
15-19
≥20
λ1
1.15
1.05
0.95
λ2
0.90
0.85

十、钢筋及钢筋焊接试验情况：
1、钢材：
I级钢：φ6.5：2组、φ8：2组、φ10：2组
Ⅱ级钢：Φ12：2组、Φ14：2组、Φ16：2组、Φ18：2组、Φ20：2组、Φ22：2组、Φ25：2组
全部见证取样，报告1份。
2、钢筋焊接：
A：闪光对焊 1份；
B：搭接电弧焊 1份；
C：电焊压力焊 1份；
以上试验报告 3份，各种规格代表数量均符合规定，有见证取样，经验收合格。
十一、商品砼均由山西千禧混凝土有限公司提供，有6份商砼出厂合格证，有见证取样试块标养16组，同养14组，以上报告经汇总验收评定全部符合合格标准。
十二、质量控制资料核查
1、 工程测量放线记录6份；
2、 原材料、半成品质量证明文件及进场验收报告10份；
3、 钢筋出厂证明文件，进场复检报告1份；
4、 砼出厂合格证6份；
5、 砼强度试验报告12份；
6、 闪光对焊、电弧焊报告各1份，电渣压力焊报告1份；
7、 施工组织设计1份，施工方案11份，均审核；
8、 检验批分项工程验收记录，其中模板检验批5份，钢筋检验批6份，砼检验批8份，砼浇灌令6份，导管敷设检验批2份，避雷引下线检验批3份，接地装置安装3检验批份，均验收合格，合格率100%。
十三、安全功能检验：
1、结构实体检验：600℃•d同条件砼试块试验报告和梁板钢筋保护层检测报告，均符合设计及相关规范GB50204-2002标准要求。
十四、强制性标准执行情况：
逐条制定了落实措施，并严格按照措施执行，未违反“强条”中有关规定。
十五、结论：
根据«建筑工程施工质量验收统一标准»GB50300-2001，«混凝土结构工程施工质量验收规范»GB50204-2002和工程设计图纸要求，千禧·龙城新居住宅小区（三期）6#楼质量控制资料具有完整的施工操作依据和质量检查记录。
① 工程有关安全及功能性检验和检测结果符合有关规定。
② 所含的分项工程和检验批合格率100%。
综合以上内容我施工单位自检评定为：合格，请予以核验。
