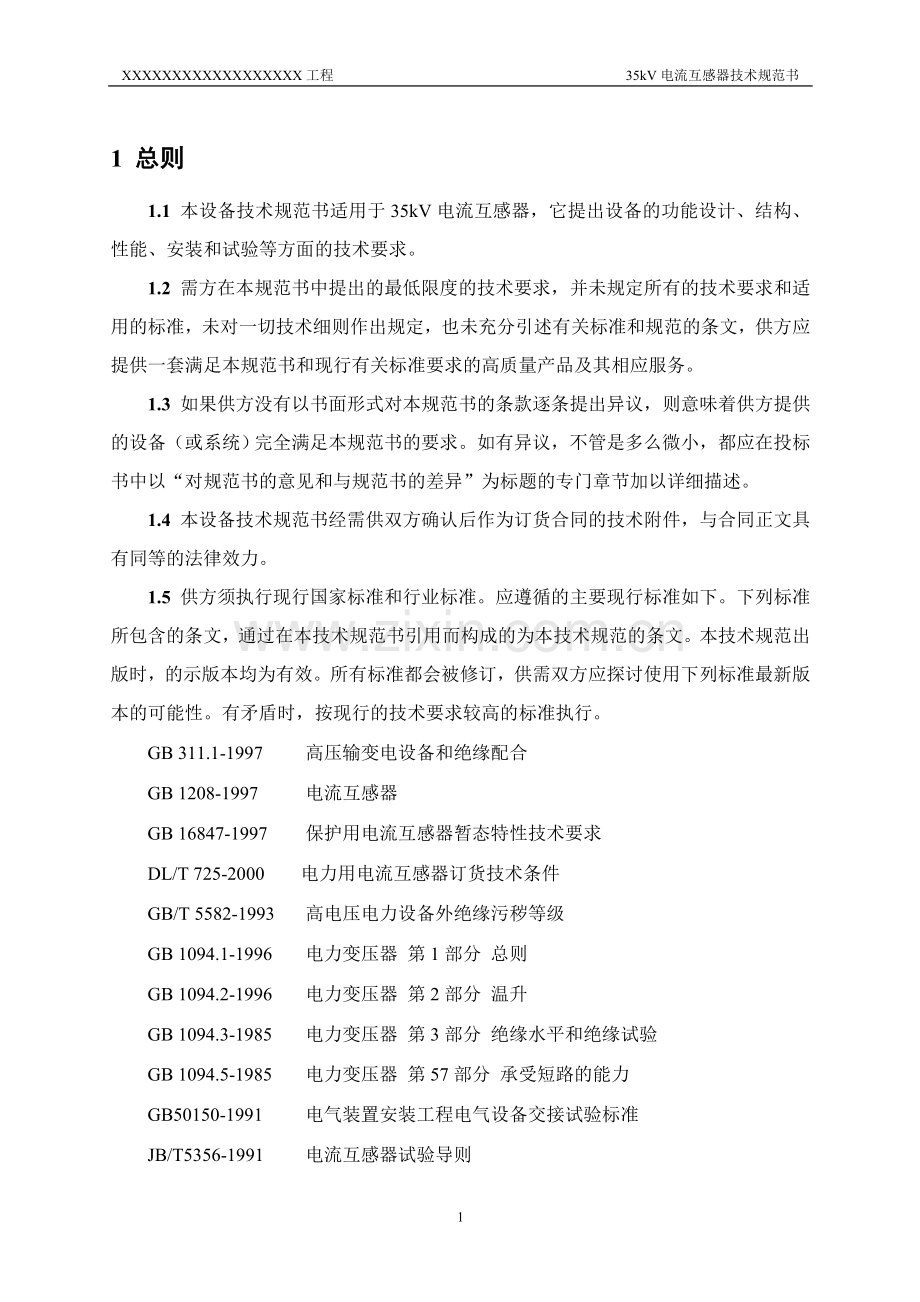

XXXXXXXXXXXXXXXXXX工程 35kV电流互感器技术规范书1 总则1.1 本设备技术规范书适用于35kV电流互感器，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 需方在本规范书中提出的最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。1.3 如果供方没有以书面形式对本规范书的条款逐条提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.5 供方须执行现行国家标准和行业标准。应遵循的主要现行标准如下。下列标准所包含的条文，通过在本技术规范书引用而构成的为本技术规范的条文。本技术规范出版时，的示版本均为有效。所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。有矛盾时，按现行的技术要求较高的标准执行。GB 311.1-1997高压输变电设备和绝缘配合GB 1208-1997电流互感器GB 16847-1997保护用电流互感器暂态特性技术要求DL/T 725-2000 电力用电流互感器订货技术条件GB/T 5582-1993高电压电力设备外绝缘污秽等级GB 1094.1-1996电力变压器 第1部分 总则GB 1094.2-1996电力变压器 第2部分 温升GB 1094.3-1985电力变压器 第3部分 绝缘水平和绝缘试验GB 1094.5-1985电力变压器 第57部分 承受短路的能力GB50150-1991电气装置安装工程电气设备交接试验标准JB/T5356-1991电流互感器试验导则1.6 本设备技术规范书未尽事宜，由需供双方协商确定。1.7 供方应获得ISO9000（GB/T19000）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本超标书技术规范的设备，并有在相同或更恶劣的运行条件下持续运行三年以上的成功经验。提供的产品应有两部鉴定文件或等同有效的证明文件。对于新产品，必须经过挂网试运行，并通过产品鉴定。2 使用环境条件2.1 海拔高度：1000m。2.2 最大风速：35m/s（离地面高10m处待续10min的平均最大风速）2.3 月平均最高相对湿度（20）：不大于90%。2.4 日平均最高相对湿度（20）：不大于95%。2.5 最高气温：402.6 最低气温：102.7 最大日平均温差：252.8 年平均气温：+222.9 日照强度：0.1W/cm2（风速0.5m/s）2.10 覆冰厚度：5mm。2.11 地震烈度：8度水平加速度：0.25g 垂直加速度：0.125 g2.12 大气条件：大气中无严重侵蚀性和爆炸性介质2.13 系统的接地方式：35kV系统为中性点不接地。3 技术要求3.1 一次绕组绝缘水平系统标称电压35kV额定工频耐受电压（方均根值）70kV额定雷电冲击耐受电压（峰值）170kV一次绕组段间1min工频耐受电压（方均根值）3kV3.2 二次绕组绝缘要求二次绕组对地及二次绕组之间1min工频耐受电压（方均根值）：3kV二次绕组的匝间绝缘应能承受二次绕组两端上的匝间过电压4.5kV（峰值），1min。3.3 局部放电水平在测量电压1.2Um/（Um为设备最高工作电压）下，局部放电量不大于20pC，并提供局部放电起始电压和熄灭电压。3.4 额定短时电流，见下表：额定一次电流（并联，A）3001000额定短时热电流（有效值，kA1s）5495额定动稳定电流（峰值，kA）1101903.5 温升限值当电流互感器的一次电流等于额定连续热电流，且带有相当于额定输出的负荷，其功率因数为0.8（滞后）1时，其绕组温升不得超过互感器对应绝缘等级的温升限值，铁芯及其他金属结构零件表面温升不得超过其所接触或邻近的绝缘材料的温升限值。3.6 在1.1Um/下，无线电干扰电压不大于500V，户外晴天夜晚应无可见电晕。3.7 机械强度：电流互感器应满足卧式运输要求。3.8 接地：电流互感器应有直径不小于8mm的接地栓，或其它供接地连接用的零件。接地处应有平坦的金属表面，并标有明显的接地符号。接地零件应有可靠的了锈镀层或采用不锈钢材料。3.9 出线端子制造厂提供连接引线用的全部紧固件（螺栓、螺母、垫圈等）。一、二次出线端子及紧固件应有可靠的防锈镀层。二次出线端子螺杆直径不得小于6mm，且用铜或铜合金制成。二次出线端子板防潮性能应良好。二次端子应采取防转动工艺。互感器二次接线有辅助回路的连接，必须采用截面不小于4mm2的单芯铜导线，过门线采用软铜线。布线时，应考虑避、避免其他组件故障对它的影响。二次电流回路端子的接线方式采用管状接线方式（凤凰端子）。3.10 电流互感器壳体顶部安装有防爆装置，壳体与底座之间装有高压套管，底座装有密度继电器、二次接线板、充气接头、接地座等。电流互感器一次绕组段间须有过电压保护器。3.11 出线端子标志应标明下列内容：一次绕组和二次绕组、绕组的分段、绕组或绕组线段的极性关系、绕组中间抽头等。3.12 铭牌标志清晰耐久耐腐蚀，明显可见。3.13 本规范未尽事宜按现行国家及行业有关标准规定执行。4 技术参数4.1 结构型式： 35kV级，户外，单相；支柱式，浇注绝缘。4.2 额定频率：50Hz4.3 系统最高工作电压Um：40.5kV4.4 额定一次电压：35kV4.5 额定二次电流：5A4.6 仪表保安系数：FS54.7 其它主要参数详见供货范围列表。4.8 厂家在投标时必须提供同类型产品的型式试验报告、鉴定证书，并提供主要元器件的生产厂家及其主要参数。5 供货范围型 号LZZW1-35Q变 比600/5A二次准确级组合0.2/5P15输出容量（VA）15/30爬电距离(mm/kV)25数量（台）3交货时间年 月 日交货地点XXXXXXXXXXXXXX工程安装现场6 供方在投标时应提供的资料和参数6.1 提供与投标产品一致而且有效的产品型式报告（检测报告）、鉴定证书、型号使用证书等6.2 供方需提供投标产品的下列数据：序号名 称买方要求值卖方保证值备 注一额定技术参数1型式或型号2金属膨胀器的型式和材料3额定电压4最高电压5额定频率6额定一次电流7额定电流比测量级（0.2S）保护级（10P20、TPY）8铁芯数型式1型式2型式3型式49级次组合型式1型式2型式3型式410二次绕组的额定输出0.2级0.5级10P20级TYY级11标准准确级测量级保护级12仪表保安系数（FS）13局部放电水平（PC）1.2Um/电压14绝缘水平（1）全波冲击耐压（峰值）（2）操作冲击耐压（峰值）（3）1min工频耐压（有效值）1）一次绕组对地（湿试）2）一次绕组匝间3）二次绕组对地4）二次绕组之间5）二次绕组匝间6）电容试验抽头15介质损耗因数（1525）tg（1）在24kV下（2）在10kV下（3）在10、24kV下，tg的增量16额定短时热电流（有效值）额定热电流持续时间17额定动稳定电流（峰值）18无线电干扰电压（1.140.5/kV下）19在1.140.5/kV下，屋外晴天夜晚无可见电晕20一次绕组匝数21二次绕组匝数22二次回路时间常数23有暂态特性的铁芯尺寸系数24铁芯面积25铁芯长度（平均磁路长度）26铁芯气隙数每一气隙长度铁芯气隙总长度27弯曲点的磁通密度。弯曲点的定义为：在该点，当电压增加10%时励磁电流增加50%。序号名 称需方要求值供方保证值备注28当完全饱和并接有标准负载时，断电后0.5s、1.0s和10s后的剩磁（1）0.5s（2）1.0s（3）10s29极 性30温升限值绕 组其它表面31外绝缘瓷套最小爬电距离32一次接线端子允许拉力（1）水平纵向绝缘侧L2（2）水平纵向非绝缘侧L1（3）垂直方向（4）水平横向（5）安全系数33重量（1）每台电流互感器总重量（包括附件）（2）不包括附件的每台电流互感器重量（3）运输重量34外形尺寸（1）组装好的电流互感器总高度（2）组装好的电流互感器总宽度（3）运输尺寸（长宽高）35自振频率（Hz）36保证不渗漏油的年限二其它1制造厂建议的备品、备件清单2制造厂建议的专用工具及仪器清单3图纸资料的交付期4交货时间5交货地点7 技术资料和图纸交付进度供方应按下表的内容向需方设计单位提供技术资料。所有技术资料及图纸以中文方式标注，并注明是用于那坡县百都水电站工程。资料和图纸一式四份。序号文件资料内容交付时间1图纸类（1）组装图：应表示设备总的装配情况，包括外形尺寸、设备的重心位置与总重量、油重；绝缘子或瓷套的爬电距离、干弧距离；受风面积、固有频率；一次接线端子板及线夹位置、大小尺寸、材料及允许的作用力（三个方向）；运输尺寸和重量；端子箱位置、电缆入口位置等，并附电气和机械特性数据。（2）基础图：就表明设备的尺寸、基础螺栓的位置和尺寸；作用于基础的静态、动态力等。（3）额定铭牌图：应包括主要额定数据、合同编号、重量等。（4）其他：1）标明一次绕组和主绝缘的绝缘构造图；2）表示一次绕组匝间绝缘强度、保护器性能的图纸；3）标明二次端子箱中所有端子的接线图；4）在各种状态下的温度、时间特性曲线图。签订合同后20天2组装后设备的机械强度计算报告签订合同后20天3说明书，应包括下列内容：（1）安装、运行、维护和全面附件的完整说明和数据（2）铁芯的照片；（3）额定值和特性资料；（4）所有附件的全部部件序号的完整资料；（5）出厂试验数据；（6）表示设备的结构图以及对基础的技术要求；（7）其它适用的资料说明。随货发运4试验报告：（1）型式试验报告（包括主要部件）（2）出厂试验报告（包括主要部件）随货发运8 技术服务与设计联络8.1 合同签订后，供方应指定负责本工程的项目经理，负责协调供方在工程中的各项工作，以设计图纸、工程进度、设备制造、包装运输、现场安装、调试验收等。8.2 供需双方可根据工程需要召开工程联络协调会议或其他形式解决设计和制造中的问题。8.3 工程文件的交接要有记录，联络协调会议应有会议纪要。9
