(完整版)弱电系统设计方案

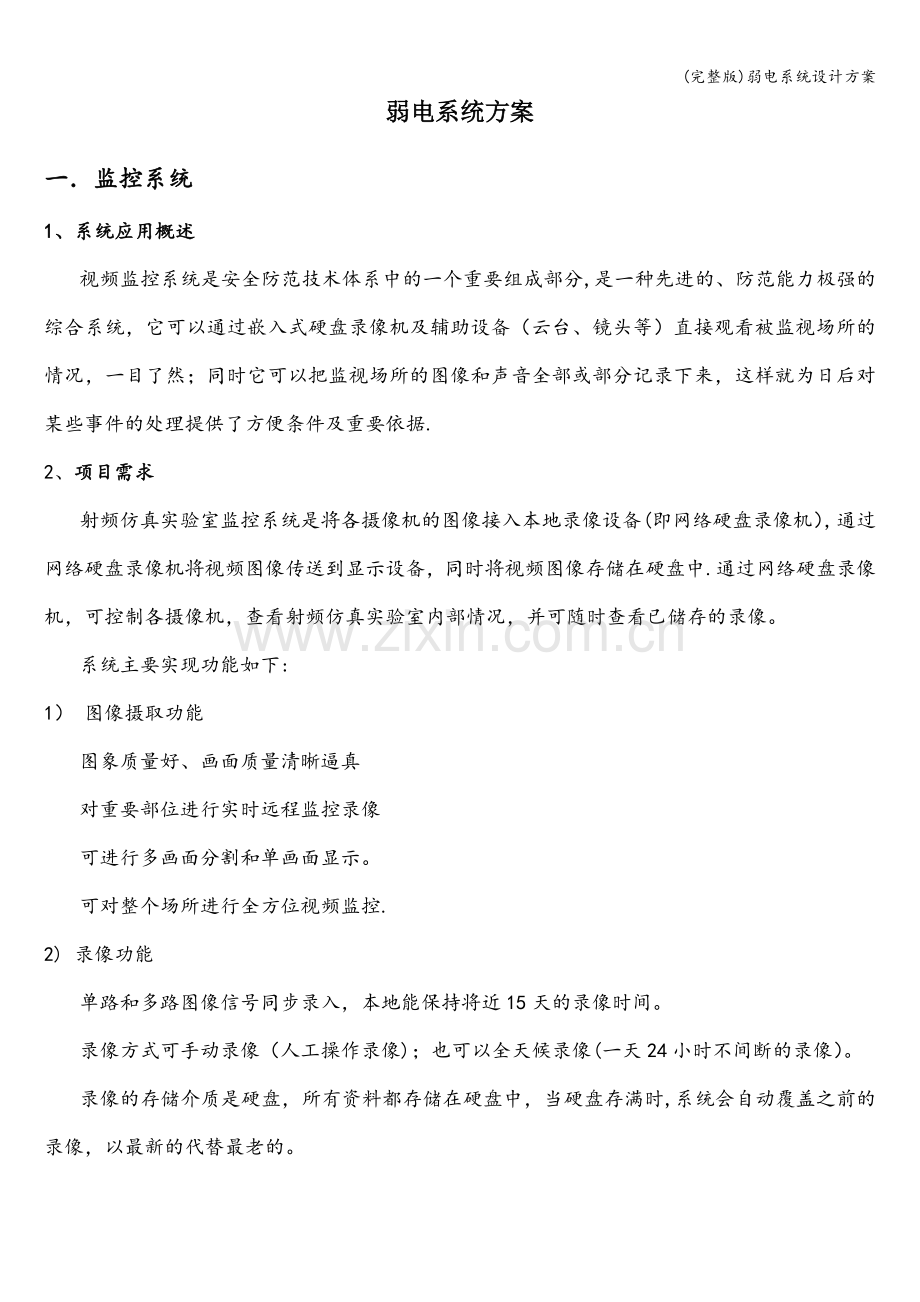

弱电系统方案
一．监控系统
1、系统应用概述
视频监控系统是安全防范技术体系中的一个重要组成部分,是一种先进的、防范能力极强的综合系统，它可以通过嵌入式硬盘录像机及辅助设备（云台、镜头等）直接观看被监视场所的情况，一目了然；同时它可以把监视场所的图像和声音全部或部分记录下来，这样就为日后对某些事件的处理提供了方便条件及重要依据.
2、项目需求
射频仿真实验室监控系统是将各摄像机的图像接入本地录像设备(即网络硬盘录像机），通过网络硬盘录像机将视频图像传送到显示设备，同时将视频图像存储在硬盘中.通过网络硬盘录像机，可控制各摄像机，查看射频仿真实验室内部情况，并可随时查看已储存的录像。
系统主要实现功能如下:
1） 图像摄取功能
图象质量好、画面质量清晰逼真
对重要部位进行实时远程监控录像
可进行多画面分割和单画面显示。
可对整个场所进行全方位视频监控.
2) 录像功能
单路和多路图像信号同步录入，本地能保持将近15天的录像时间。
录像方式可手动录像（人工操作录像)；也可以全天候录像(一天24小时不间断的录像）。
录像的存储介质是硬盘，所有资料都存储在硬盘中，当硬盘存满时,系统会自动覆盖之前的录像，以最新的代替最老的。

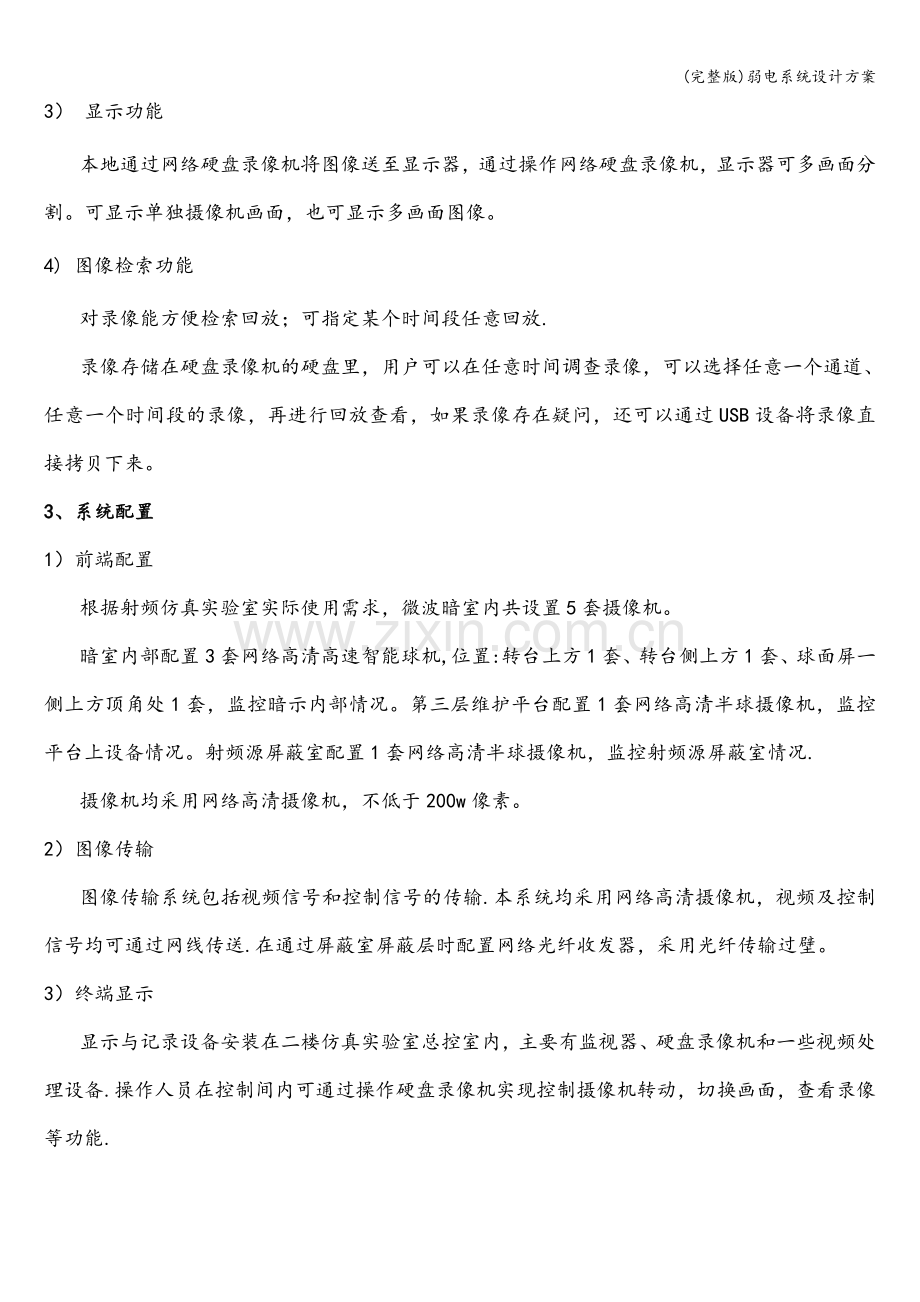

3） 显示功能
本地通过网络硬盘录像机将图像送至显示器，通过操作网络硬盘录像机，显示器可多画面分割。可显示单独摄像机画面，也可显示多画面图像。
4) 图像检索功能
对录像能方便检索回放；可指定某个时间段任意回放.
录像存储在硬盘录像机的硬盘里，用户可以在任意时间调查录像，可以选择任意一个通道、任意一个时间段的录像，再进行回放查看，如果录像存在疑问，还可以通过USB设备将录像直接拷贝下来。
3、系统配置
1）前端配置
根据射频仿真实验室实际使用需求，微波暗室内共设置5套摄像机。
暗室内部配置3套网络高清高速智能球机,位置:转台上方1套、转台侧上方1套、球面屏一侧上方顶角处1套，监控暗示内部情况。第三层维护平台配置1套网络高清半球摄像机，监控平台上设备情况。射频源屏蔽室配置1套网络高清半球摄像机，监控射频源屏蔽室情况.
摄像机均采用网络高清摄像机，不低于200w像素。
2）图像传输
图像传输系统包括视频信号和控制信号的传输.本系统均采用网络高清摄像机，视频及控制信号均可通过网线传送.在通过屏蔽室屏蔽层时配置网络光纤收发器，采用光纤传输过壁。
3）终端显示
显示与记录设备安装在二楼仿真实验室总控室内，主要有监视器、硬盘录像机和一些视频处理设备.操作人员在控制间内可通过操作硬盘录像机实现控制摄像机转动，切换画面，查看录像等功能.
硬盘录像机配置3T容量硬盘，能存储1个月时间的监控录像。监控录像存储时间与摄像机及硬盘配置有关， 1080P即200万网络摄像机的码流一般为4.5Mbit/s 经过计算，每个200万网络摄像机1天约占用48G硬盘空间.按平均每天录像8小时计,暗室监控系统保持1月录像时间需配备3T硬盘。
计算方法:
(1)计算单个通道每小时所需的存储容量q，单位Mbyte。
q=d÷8×3600÷1024
其中d是码率（即录像设置中的“位率/位率上限”），单位Kbit/s
(2）确定录像时间要求后单个通道所需的存储容量m，单位Mbyte
m=q×h×D
其中h是每天录像时间(小时） D是需要保存录像的天数
4)监控点分布及选型：
安装位置
设备选型
数量
低照度摄像机
网络高清高速智能球机
转台上方

1
1
转台侧上方

1
1
球面屏一侧上方顶角处

1
1
阵列三层
1

1
射频源屏蔽室
1

1
摄像机总数量
2
3
5
过壁
百兆光纤收发器

监控室
海康威视嵌入式硬盘录像机（NVR)

显示器

4、系统主要设备介绍：
1)网络高速球型摄像机
产品特点
Smart功能：
• Smart侦测：区域入侵侦测、越界侦测、音频异常侦测、移动侦测、视频遮挡侦测功能
• Smart录像：支持断网续传功能保证录像不丢失,配合Smart NVR实现事件录像的二次智能检索、分析和浓缩播放
• Smart图像增强：支持透雾、强光抑制
• Smart编码:支持低码率、ROI感兴趣区域增强编码技术
• Smart报警：支持网线断、IP地址冲突、存储器满、存储器错、非法访问异常检测并联动报警的功能
系统功能：
• 支持H。265高效压缩算法，极大降低码率，最大支持2048*1536@30fps实时画面输出
• 精密电机驱动，反应灵敏，运转平稳,精度偏差少于0.1度，在任何速度下图像无抖动
• 支持标准的API开发接口,支持海康SDK、ONVIF、CGI、PSIA、GB/T28181、E家协议和萤石云接入
• 支持三维智能定位功能,配合NVR/客户端软件/IE可实现点击跟踪和放大
• 支持系统双备份功能，确保数据断电不丢失
• 支持断电状态记忆功能,上电后自动回到断电前的云台和镜头状态
• 防雷、防浪涌、防突波
• 室外球达到IP66防护等级
机芯功能:
• 30倍光学变倍，16倍数字变倍
• 支持自动光圈、自动聚焦、自动白平衡、背光补偿
• 支持超低照度,0.05Lux/F1.6(彩色),0.01Lux/F1。6（黑白)
• 支持3D数字降噪、宽动态功能
网络功能：
• 支持以太网控制
• 支持128G的Micro SD/SDHC/SDXC卡存储
• 支持双码流技术，支持H.265/H。264/MJPEG视频压缩算法,支持多级别视频质量配置
• 支持NAS存储录像，录像可断网续传
• 支持三级用户权限管理，支持授权的用户和密码，支持HTTPS加密和IEEE 802.1x网络访问控制
• 支持多种网络协议
• 支持1路音频输入和1路音频输出
云台功能：
• 水平方向360°连续旋转，垂直方向-5°—90°，无监视盲区
• 水平预置点速度最高可达300°/s,垂直预置点速度最高可达200°/s
• 水平键控速度为0。1° —250°/s，垂直键控速度为0。1° —150°/s
• 支持300个预置位
• 支持8条巡航扫描,每条可添加32个预置点
• 支持4条花样扫描,每条路径记录时间大于10分钟
• 支持比例变倍功能，旋转速度可以根据镜头变倍倍数自动调整
• 支持守望功能，预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描可在空闲状态停留指定时间后自动调用（包括上电后进入的空闲状态)
• 支持报警功能，内置2路报警输入和1路报警输出，支持报警联动，可在报警后触发调用预置点/巡航扫描/花样扫描/SD卡录像/触发开关量输出/上传中心/上传FTP/邮件联动
技术参数
DS—2DE5330W系列（详见订货型号）
机芯
图像传感器
1/2.8"Progressive Scan CMOS
水平解析度
≥1000TVL
最低照度
彩色：0.05Lux ＠ （F1.6,AGC ON）
黑白:0。01Lux ＠（F1.6,AGC ON）
白平衡
自动 / 手动 / 自动跟踪白平衡 /室外/室内/日光灯白平衡/钠灯白平衡
增益控制
自动 / 手动
降噪
支持
信噪比
大于 52dB
背光补偿
支持
宽动态
支持
电子快门
1-1/30，000s
日夜模式
自动ICR 彩转黑
数字变倍
16倍
隐私遮蔽
最多8块区域
聚焦模式
自动 / 半自动 / 手动

镜头
变倍速度
大约3秒(光学, 广角-望远)
水平视角
58.9-2.11度(广角-望远)
近摄距
10—1500mm（广角-望远)
光圈数
F1。6-F4.4

Smart功能
Smart侦测
区域入侵侦测、越界侦测、音频异常侦测、移动侦测、视频遮挡侦测
Smart录像
断网续传、智能后检索
Smart图像增强
透雾、强光抑制
Smart编码
低码率、ROI
Smart报警
网线断、IP地址冲突、存储器满、存储器错、非法访问

功能
水平范围
360°连续旋转
水平速度
水平键控速度:0。1°-250°/s,速度可设
水平预置点速度：300°/s
垂直范围
-5°-90°（自动翻转)
垂直速度
垂直键控速度:0.1°-150°/s，速度可设
垂直预置点速度：200°/s
比例变倍
支持
预置点个数
300个
巡航扫描
8条， 每条可添加32个预置点
花样扫描
4条, 每条路径记录时间大于10分钟
断电记忆
支持
守望功能
预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描
方位角信息显示
开 / 关
定时任务
预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描/球机重启/球机校验

系统集成
报警输入
2路开关量输入(0-5vDC）
报警输出
1路，支持报警联动
报警联动
预置点/巡航扫描/花样扫描/SD卡录像/触发开关量输出/上传中心/上传FTP/邮件联动
智能报警
音频异常侦测，移动侦测，视频遮挡,网线断,IP地址冲突，存储器满,存储器错，非法访问
音频输入
音频输入（LINE输入、MIC输入），音频峰值：2-2.4V[p-p]，输入阻抗：1KΩ±10%
音频输出
线性电平,阻抗：600Ω
网络接口
内置RJ45 网口，支持10M/100M 网络数据
SD 卡接口
内置Micro SD卡插槽，支持Micro SD/SDHC/SDXC卡（最大支持128G），可支持手动录像/报警录像
应用编程接口
支持软件集成的开放式API，支持标准协议（ONVIF、PSIA、CGI)、支持海康SDK和第三方管理平台接入、支持GB/T28181协议、支持E家协议、支持萤石云接入
客户端
支持iVMS—4200 客户端
浏览器
支持IE7+,Chrome18+，Firefox5.0+,Safari5.02+浏览器

一般规范
电源
AC24V(仅-A型号支持)
18W max
工作温度和湿度
—30 ℃—65℃（室外) / -10℃—50℃（室内）
湿度小于90%
防护等级
IP66(室外球)
TVS 4000V 防雷、防浪涌、防突波，符合GB/T17626.5 四级标准
安装方式
多种安装方式可选根据应用环境进行选择
尺寸
Φ220×305mm(室外）
Φ183。4×243mm（室内吸顶式)
Φ245×236mm （室内嵌入式)
重量
3kg

2)日夜半球形网络摄像机
产品特点
·最高分辨率可达4M(2560×1440 @ 25 fps)，并可输出实时图像
·采用ROI等视频压缩技术，压缩比高,且处理非常灵活,超低码率
·码流平滑设置，适应不同场景下对图像质量、流畅性的不同要求
·支持GBK字库,支持更多汉字及生僻字叠加
·支持OSD颜色自选
·采用EXIR点阵式红外灯技术,照射距离可达20—30米支持·smart IR,防止夜间红外过曝
·ICR红外滤片式自动切换，实现真正的日夜监控·支持日夜两套参数独立配置
·支持PoE供电功能（可选）
·支持3D数字降噪， 支持120dB超宽动态
·支持三码流，支持手机监控
·支持走廊模式,背光补偿，自动电子快门功能，适应不同监控环境
·功能齐全:心跳,镜像等
·支持多种智能报警
·支持智能后检索,配合NVR支持事件的二次检索分析
·支持GB28181接入,支持E家平台接入，支持萤石云平台接入
·支持NAS、Email、FTP、NTP服务器测试
·支持HTTPS,SSH等安全认证，支持创建证书
·初始设备开机修改密码，保障密码安全
·支持用户登录锁定机制，及密码复杂度提示
·符合IP67级防尘防水设计，可靠性高
 技术参数
DS-2CD2345（D)-I
型号
型号
DS-2CD2345（D)-I
名称
400万1/3”CMOS ICR日夜型半球型网络摄像机

摄像机
传感器类型
1/3" Progressive Scan CMOS
最小照度
0.07Lux ＠（F1。2,AGC ON） ,0 Lux with IR；0。028 Lux @(F2.0,AGC ON)， 0 Lux with IR
快门
1/3秒至1/100，000秒
镜头接口类型
M12
调整角度
水平：0°～360°；垂直：0°~ 75°；旋转：0°~360°
日夜转换模式
ICR红外滤片式
宽动态范围
120dB
数字降噪
3D 数字降噪

压缩标准
视频压缩标准
H。265 / H。264 / MJPEG
H.265编码类型
Main Profile
压缩输出码率
32 Kbps～8Mbps

图像
最大图像尺寸
2560×1440
帧率
50Hz： 25fps（2560×1440, 2048 × 1536， 1920 × 1080， 1280 × 720）
图像设置
走廊模式,亮度，对比度，饱和度，锐度等通过客户端或者浏览器可调
背光补偿
支持，可选择区域
感兴趣区域
ROI支持三码流分别设置1个固定区域

网络功能
存储功能
NAS（NFS，SMB/CIFS均支持）
接口协议
ONVIF,PSIA，CGI，ISAPI，GB28181
智能报警
越界侦测,区域入侵侦测,场景变更侦测，人脸侦测,虚焦侦测
物品遗留侦测，物品拾取侦测，非法停车侦测，人员聚集侦测，逆行侦测,徘徊侦测,快速移动侦测,进入区域侦测,离开区域侦测
移动侦测，动态分析,遮挡报警,网线断，IP地址冲突,存储器满，存储器错
支持协议
TCP/IP,ICMP,HTTP，HTTPS,FTP，DHCP,DNS,DDNS,RTP,RTSP,RTCP，
PPPoE,NTP,UPnP，SMTP,SNMP，IGMP,802.1X,QoS,IPv6，Bonjour
通用功能
防闪烁,三码流,心跳，镜像,密码保护,视频遮盖,水印

接口
通讯接口
1个 RJ45 10M / 100M 自适应以太网口

一般规范
工作温度和湿度
-30℃～60℃，湿度小于95%（无凝结）
电源供应
DC12V±25％ / PoE(802。3af)；DS-2CD2345D—I不支持PoE
功耗
5.5W MAX（ICR切换瞬间7。5W MAX）
防护等级
IP66
红外照射距离
EXIR： 20-30 米
尺寸(mm）
97.5×127
重量
570g
备注
＊建议配置DC12V Φ5.5×2.1mm圆头电源

3） DS-8600N—I8系列高清网络录像机（NVR)
产品特点
· 可接驳符合ONVIF、PSIA、RTSP标准及众多主流厂商的网络摄像机；
· 支持国标28181协议；
· 支持4K高清网络视频的预览、存储与回放；
· 支持H.265、H。264编码前端自适应接入;
· 支持IPC集中管理，包括IPC参数配置、信息的导入/导出、语音对讲和升级等功能；
· 支持2个HDMI和2个VGA同时输出，支持4K高清分辨率输出；
· 全新的UI操作界面,支持一键开启录像功能；
· 支持面板触摸按键;
· 支持海康SMART IPC越界、进入区域、离开区域、区域入侵、徘徊、人员聚焦、快速移动、非法停车、物品遗留、物品拿取、人脸、车牌、音频输入异常、声强突变、虚焦以及场景变更等多种智能侦测接入与联动;
· 支持即时回放功能，在预览画面下对指定通道的当前录像进行回放，并且不影响其他通道预览；
· 支持最大16路1080p同步回放及多路同步倒放；
· 支持标签定义、查询、回放录像文件；
· 支持重要录像文件加锁保护功能;
· 支持硬盘配额和硬盘盘组两种存储模式，可对不同通道分配不同的录像保存容量或周期；
· 支持8个SATA接口，1个eSATA盘库，可用于录像和备份；
· 支持RAID0、RAID1、RAID5、RAID6和RAID10；
· 双千兆网卡，支持双网络IP设定等应用；
· 支持海康威视DDNS域名解析系统；
· 支持网络检测（网络流量监控、网络抓包、网络通畅）功能。
 物理接口

技术参数
DS-8664N-I8DS—8632N—I8DS-8616N—I8DS—8608N—I8
视音频输入
网络视频输入
8路
网络视频接入协议
HIKVISION、ACTi、ARECONT、AXIS、BOSCH、BRICKCOM、CANON、HUNT、ONVIF(版本支持2。4）、PANASONIC、PELCO、PSIA、RTSP、SAMSUNG、SANYO、SONY、VIVOTEK、ZAVIO

视音频输出
HDMI输出
2路
HDMI1分辨率:1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz,1600×1200/60Hz，1920x1080/60Hz， 2K（2560x1440)/60Hz，4K(3840x2160)/60Hz，4K(3840x2160）/30Hz
HDMI2分辨率：1024x768/60Hz，1280x720/60Hz,1280x1024/60Hz，1920x1080/60Hz
VGA输出
2路
VGA1分辨率：1024x768/60Hz，1280x720/60Hz，1280x1024/60Hz,1600×1200/60Hz,1920x1080/60Hz， 2K(2560x1440)/60Hz
VGA2分辨率：1024x768/60Hz,1280x720/60Hz，1280x1024/60Hz，1920x1080/60Hz
音频输出
2个，RCA接口（线性电平，阻抗：1kΩ）
预览分割
1/4/6/8/9/16/25/32画面

视音频编解码参数
录像分辨率
12MP/8MP/6MP/5MP/4MP/3MP/1080p/
UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF
同步回放
8路1080p

录像管理
录像/抓图模式
手动录像/抓图、定时录像/抓图、事件录像/抓图、移动侦测录像/抓图、报警录像/抓图、动测或报警录像/抓图、动测且报警录像/抓图
回放模式
即时回放、常规回放、事件回放、标签回放、智能回放、分时段回放、外部文件回放
备份模式
常规备份、事件备份、图片备份

硬盘驱动器
类型
8个SATA接口，1个eSATA接口
容量
每个接口均支持500GB/1TB/2TB/3TB/4TB/5TB/6TB 等容量硬盘

外部接口
语音对讲输入
1个，RCA接口（电平:2.0Vp—p,阻抗：1kΩ）
网络接口
2个，RJ45 10M/100M/1000M自适应以太网口
串行接口
1个，标准RS-485串行接口（预留）
1个，键盘（KB）485串口
1个，RS—232串行接口
USB接口
2个USB2.0,1个USB3。0
报警输入
16路
报警输出
4路

网络管理
网络协议
UPnP（即插即用）、 SNMP（简单网络管理)、NTP(网络校时）、SADP(自动搜索IP地址）、SMTP（邮件服务）、 NFS（接入NAS）、iSCSI（IP SAN应用）、PPPoE（拨号上网）、DHCP（动态域名解析）

其他
电源
AC 220V
功耗（不含硬盘）
≤30W
工作温度
-10℃—-＋55℃
工作湿度
10%-—90％
机箱
19英寸标准2U机箱
尺寸
445mm（宽）×470mm（深)×90mm（高）
重量(不含硬盘）
≤8Kg

5、技术支持与人员培训
1)提供核心设备用户手册,外购设备与器材的使用说明书和软件的操作使用说明书,并免费提供软件升级版本。
2) 现场安装由本公司派相关技术人员现场指导，包括设备安装、分系统调试和系统联调等。
3)负责对甲方操作使用和维护人员进行免费培训.使其基本了解产品的功能和相关技术指标,并能初步操作使用;在设备调试和系统联调过程中使其能够熟练操作使用，并能进行简单的维护。
4)提供完善的技术支持和服务，设备终身维护。

二．对讲系统
根据暗室实际使用情况，对讲系统主要是在设备调试时使用，对音质要求不高，而且布线距离较长，因此本暗室对讲系统采用定压功放加话筒以及定压音柱的形式来实现通讯对讲功能。
1、系统配置
根据射频仿真实验室实际使用需求，微波暗室内共设置4套对讲设备（每套包含台式话筒1个以及定压吸顶喇叭或音柱2个).位置：转台位置1套，调试设备时与控制室通讯。第三层维护平台配置1套.射频源屏蔽室配置1套.功放设备安装在二楼仿真实验室总控室内，同时配置对讲设备1套。每个对讲位置都可以进行实时通讯。
2、系统主要设备
1)前置放大器
功能描述：
² 9路输入，（4路MIC输入，5路线路输入），2路线路输出，音量及高中低总谐调；
² 第1路MIC具有默音强插功能；
² 工作状态LED指示。

技术参数:

输 入
3路线路输入 775mV,5路MIC输入 3mV
输 出
3路线路输出
保 护
F 1A交流保险管
电 源
AC220V±10%，50~60 Hz
外观尺寸
480（W)×340（D）×88(H)mm
净 重
5 kg
毛 重
6 kg

2)纯后级定压功放

功能描述：
u 1。保护/削波LED指示，工作状态一目了然；
u 2.线路板采用表面封装技术，双面线路设计，大幅提高稳定性;
u 3。完善的短路/高温/过流/过载保护电路；
u 4。压限电路处理，有效避免输出信号的失真；
u 5。内置自动压缩电路，使功放输出信号时不会产生削波信号，避免扬声器受到损坏.
 技术参数:
输出功率
350W
消耗功率
525W
供电电源
AC220V   50Hz/60Hz  ±10%
输出接口
REC OUT、4～16Ω、70V、100V
信 噪 比
＞86dB
频  响
50Hz—18KHz±3dB
工作指示灯
电源、温度、保护、电平、功率
工作温度
—10℃～ +40℃
输入接口
Phone Jack听筒插孔 / XLR平衡 / 非平衡兼容
输入灵敏度
平衡0。775VP-P
非平衡1。55VP—P
外观尺寸
480(W）×340(D）×88（H)mm
485(W)×420（D）×132（H)mm

3）天花喇叭

标准功率
3-6W
输入电压
70V/100V
灵 敏 度（1m,1W)
90±2dB
频  响
110Hz—18kHz
开孔尺寸
Ф165
尺寸（W＊H)
Ф78mm×200mm
重   量
0。7kg

4)天花喇叭

喇叭单元
6″×1 2。5″×1
额定功率
5W-10W
输入电压/阻抗
70V/100V
灵 敏 度(1m,1W)
91dB
频 响
160—18KHz
尺寸（H＊W*L）
260*175＊130mm
重 量
1。1kg
5)音柱
喇叭单元
2．5″×4
额定功率
20W
输入电压
70V/100V
灵 敏 度（1m，1W)
91dB
频 响
170—15KHz
尺寸(H＊W*L)
405*106*75mm
重 量
2kg

6）话筒
· 选择万向型黑色软管和专利超薄底座一体化设计。
· 具有音色通透,超强的抗啸叫能力和良好的拾音特性。
· AA1.5V*2节电池供电，也可使用幻象电源供电。

三、设备接地
射频仿真屏蔽室和射频源屏蔽室的地线分为屏蔽接地和设备接地。屏蔽地直接接至屏蔽体接地端子,设备接地通过接地滤波器进入屏蔽室,在屏蔽室内设置接地铜带或接地端子，具体配置如下：
1）暗室转台一侧设置接地铜带,规格3＊40mm，铜带与屏蔽钢板间以绝缘子绝缘敷设，铜带接至接地滤波器。
2）阵列维护平台每层设置接地铜带，规格3＊40mm，铜带与屏蔽钢板间以绝缘子绝缘敷设，铜带接至接地滤波器.
3）射频源屏蔽室内设置接地端子，安装在装修墙面，与墙面插座等高，接地端子间以双色接地软导线穿管敷设,接地端子接至接地滤波器.

四、信号连接
射频仿真实验室信号线连接较为复杂，种类较多。对于不同的信号电缆需采用不同的处理方式.
1）设置信号接口转接板，主要用于射频信号过壁.信号接口转接板根据射频信号类型安装射频连接器。信号接口转接板位置及射频连接器数量根据实际需要安装.
2）设置RF陷波器（暗箱），用于不能断开的特殊线缆穿越屏蔽体处理。
3）设置光纤波导，用于光纤信号过壁。
4)配置光纤收发器（光端机）,用于转换数字信号，如网络,视频、422等信号，光纤过壁.
5）配置信号滤波器，用于传输部分模拟信号。
射频仿真实验室信号设置表
序号
信号名称
节点1
节点2
连接类型
处理
方式
备注
1
台体开关量
控制柜
转台
37芯数字电缆
待定

2
外框驱动器信号
驱动柜
转台
24芯交流信号电缆
暗箱
不能断
3
外框角编码信号
驱动柜
转台
10芯数字信号
暗箱
不能断
4
中框驱动器信号
驱动柜
转台
24芯交流信号电缆
暗箱
不能断
5
中框角编码信号
驱动柜
转台
10芯数字信号
暗箱
不能断
6
内框驱动器信号
驱动柜
转台
24芯交流信号电缆
暗箱
不能断
7
内框角编码信号
驱动柜
转台
10芯数字信号
暗箱
不能断
8
TTL信号
记录与显示计算机
转台汇流环
4根数字信号
光端机

9
CAN信号
记录与显示计算机
转台汇流环
4对数字信号
光端机

10
模拟量采集信号
记录与显示计算机
转台汇流环
4根模拟信号
滤波器

11
422信号
记录与显示计算机
转台汇流环
4对数字信号
光端机

12
232信号
记录与显示计算机
转台汇流环
4对数字信号
光端机

13
1553B信号
记录与显示计算机
转台汇流环
2对数字信号
待定

14
光纤信号
总控室
转台平台
3根光纤信号
光端机
2根备用
15
以太网信号
总控室
转台平台
2根以太网信号
光端机
2根备用
16
射频信号
总控室
转台平台
2根射频信号
传输板

17
光纤信号
总控室
维护平台
3根光纤信号
光端机
2根备用
18
以太网信号
总控室
维护平台
5根以太网信号
光端机
2根备用
19
光纤信号
总控室
射频源屏蔽室
3根光纤信号
光端机
1根备用
20
以太网信号
总控室
射频源屏蔽室
6根以太网信号
光端机
1根备用
21
视频信号线
总控室
射频源屏蔽室
2根视频信号线
光端机
1根备用
22
视频信号线
总控室
射频源屏蔽室
3根光纤信号线
光端机

23
射频信号
维护平台
射频源屏蔽室
32根
传输板
备用12根厘米波
24
数字信号线
维护平台
射频源屏蔽室
差分8对
TTL8根
滤波器
光端机

25
光纤信号
维护平台
射频源屏蔽室
2根
光端机

26
以太网信号
维护平台
射频源屏蔽室
2根
光端机

27
侧阵射频信号
射频源屏蔽室
围廊
10根
传输板

28
侧阵射频信号
射频源屏蔽室
围廊
3*16根
传输板

29
侧阵控制信号
射频源屏蔽室
围廊
4＊16对数字信号
待定

于是，渴望一种懂得，可以一眼洞穿你所有清寂的薄凉.是恰好的温度，闪耀着阳光的味道，柔软又美好。
　　那么这一路上的爱恨欢愁也就有了归宿,以后的日子，既便是山长水远,也都会坦然面对,给尘世以最初的温柔。
　　好像是到了一个阶段，学会了等待，学会了随遇而安,学会了笑着去接受。不再心心念念，不再轻易信任。
　　只是在某个清晨，听见久远的一声问候，心，依然会瞬间柔软。
原来我们的内心深处，还是那么渴望一场白首不相离的缘分，千万次回眸

，始终还是你。
　　然后，一起守着古朴的时光,迎接每一天的黎明。弱水三千，只取一瓢饮，不褪色，不黯淡，任凭尘世的风摇曳着冬日的风雪,我始终是你最美的红颜，你是我最美的时光。
　　不说永远，陪伴便是最长情的告白。
　　龙应台曾写过一段文字：“有一种寂寞，身边添一个可谈的人,或许就可以削减.有一种寂寞，茫茫天地之间余舟一芥的无边无际无着落,人只能各自孤独面对，素颜修行.”不同的寂寞有着不同的归途，其实赏心之人无须太多，关键是否能入心.
　　始终喜欢，一切纯善质朴的好，不论是人还是事，一份情深义重，才是水色尘心的悠远。而一同走过的山山水水，都会是生命的记载。
　　如果可以，愿始终趋光而行，向着太阳升起的地方。无论飘摇还是安逸，都要坚守住内心那道光,我们可以不完美,但灵魂必须向美而生。
　　有时，灵犀的相悦会铭记一生，我不知道岁月有多长，人生还会有多少未知。
　　只是希望自己能做个心思澄明，有着简单的小欢喜，不过多的忧思，也不给自己添加太多束缚的人。阳光很暖,你也还在，如此,足够。
　　看多了花开花谢,聚散离合，便逐渐明白，我们最终想拥有的不过是一份寻常的烟火，简单而情重，朴素而感恩.
　　余生很长,从晨曦到日暮，就让我们一起慢慢走。
