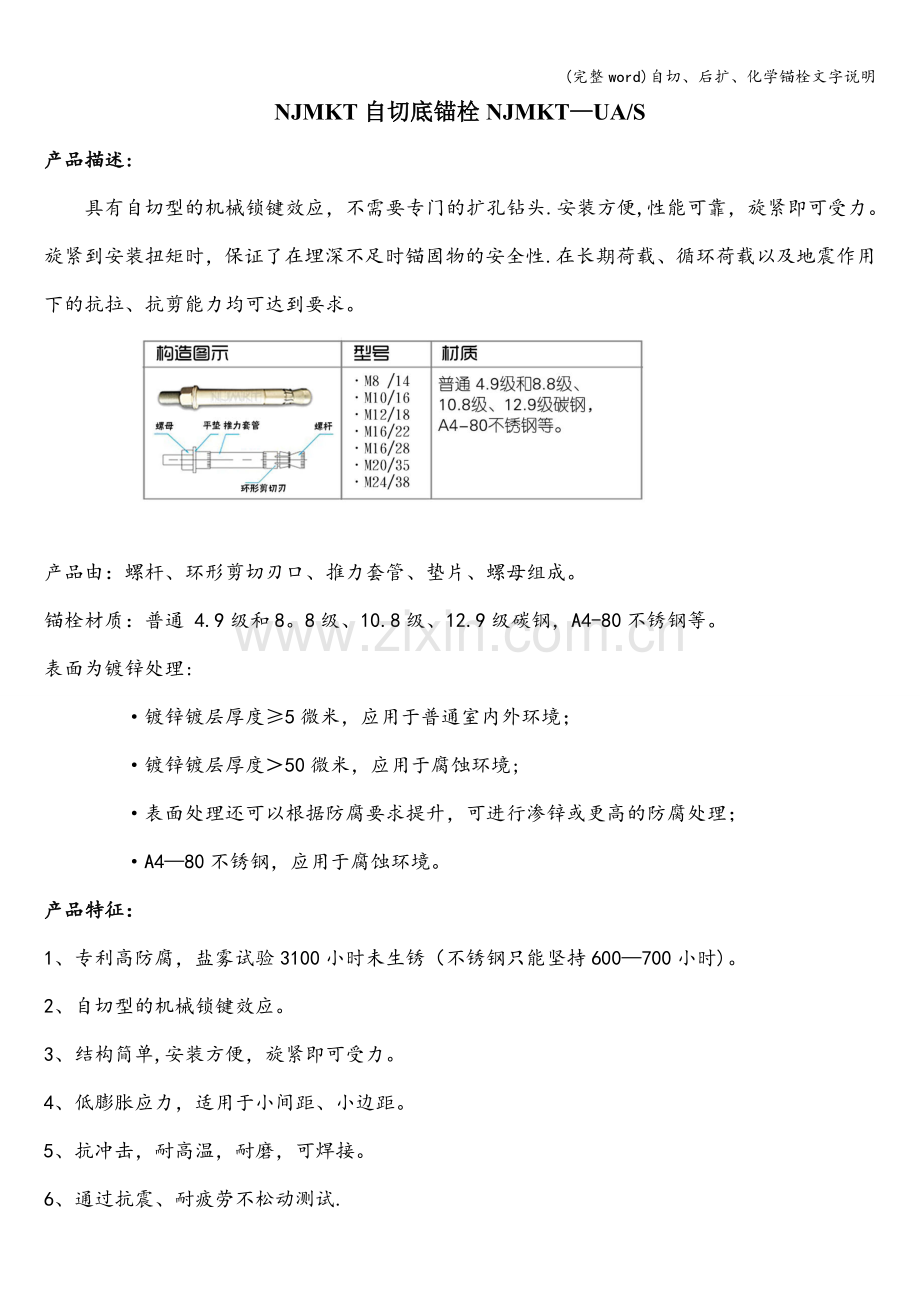

自切、后扩、化学锚栓文字说明.doc

(完整word)自切、后扩、化学锚栓文字说明NJMKT自切底锚栓NJMKTUA/S产品描述: 具有自切型的机械锁键效应，不需要专门的扩孔钻头.安装方便,性能可靠，旋紧即可受力。旋紧到安装扭矩时，保证了在埋深不足时锚固物的安全性.在长期荷载、循环荷载以及地震作用下的抗拉、抗剪能力均可达到要求。产品由：螺杆、环形剪切刃口、推力套管、垫片、螺母组成。锚栓材质：普通 4.9级和8。8级、10.8级、12.9级碳钢，A4-80不锈钢等。表面为镀锌处理: 镀锌镀层厚度5微米，应用于普通室内外环境；镀锌镀层厚度50微米，应用于腐蚀环境;表面处理还可以根据防腐要求提升，可进行渗锌或更高的防腐处理；A480不锈钢，应用于腐蚀环境。产品特征：1、专利高防腐，盐雾试验3100小时未生锈（不锈钢只能坚持600700小时)。2、自切型的机械锁键效应。3、结构简单,安装方便，旋紧即可受力。4、低膨胀应力，适用于小间距、小边距。5、抗冲击，耐高温，耐磨，可焊接。6、通过抗震、耐疲劳不松动测试.7、适用多种强度混凝土，可根据不同使用环境,定制多种材质、各种规格的产品。适用范围：1.各种幕墙结构和钢结构等不同支撑的连接和固定。2.工业厂房，起重机，核电站等大型设备的安装和固定。3。民用建筑各种管道如水电管道，消防管道的安装和固定。 4。桥梁,铁路,隧道,地铁中各类管道，线缆支架的安装固定。5.隔音板和其他挡护板的安装与固定。6。防盗门，防火门,防盗窗的安装。安装说明：A:预置式安装1。用普通的冲击钻根据锚栓的规格型号的要求来确定钻孔深度,和钻孔直径。2.采用手动泵或气动泵来进行清孔，孔内必须清理干净 。 3.安装前，先将锚栓的各个部件拧紧,保证各组件不松动,然后插入打好的孔中.4.用扭力扳手把锚栓螺母拧紧。5.松开锚栓上的螺母，将要固定的联接件安装好,用扭力扳手拧紧螺母。一定要按照所安装锚栓的规格型号所要求施加扭力,达到一定的扭矩后，安装完成。B：穿透式安装：1.用普通的冲击钻根据锚栓的规格型号的要求来确定钻孔深度,和钻孔直径。2.采用手动泵或气动泵来进行清孔,孔内必须清理干净 。 3。放置好锚栓螺母和垫片,紧固好所有配件.螺杆底部需与锥体底部齐平.4。穿过固定物将锚栓放入孔中，用锤子敲击将锚栓推入孔中，直到垫片和螺母贴紧基材表面。5.用扭力扳手把锚栓螺母拧紧,旋紧至安装扭矩，完成安装。说明：1、预置式安装,即先将准备好的锚栓置入孔中，然后再连接被固定物进行安装.2、穿透式安装，即先穿过被固定物将锚栓置入孔中，再行安装，而且被固定物的孔要大于锚栓的最大外径。3、剪力强度高时请考虑穿透式安装方式。4、选用穿透式锚栓时请测定被锚固物的厚度，以便定制锚栓的长度. 锚栓的技术参数单个锚栓ZQ在大边距，大间距时的平均破坏荷载,设计荷载和推荐荷载预置式安装，C2025基材混凝土单个锚栓ZQ在大边距，大间距时的平均破坏荷载,设计荷载和推荐荷载穿透式安装，C2025基材混凝土数据适合于：正确安装、无间距、边距影响、最小基材厚度。所以数据均基于C20/25基材混凝土，基材等级发生变化时，需追加相应的混凝土影响系数。表格中带有*的部分,为钢材破坏控制。设计荷载：包括了材料分项系数，但未包括整体分项系数。推荐荷载：既包括了材料分项系数,也包括整体系数1。4.不在本表所列的特殊规格和材质的锚栓，具体数据请咨询本公司工程师。本表中的锚栓基础数据,系依据2013版ETAG001及其附录给出，对于荷载应用的分项系数，必须依据国家规定选取。单个锚栓ZQ在大边距，大间距时的平均破坏荷载，设计荷载和推荐荷载预置式安装，C2025基材混凝土单个锚栓ZQ在大边距，大间距时的平均破坏荷载，设计荷载和推荐荷载穿透式安装，C2025基材混凝土数据适合于：正确安装、无间距、边距影响、最小基材厚度。所以数据均基于C20/25基材混凝土，基材等级发生变化时,需追加相应的混凝土影响系数。表格中带有*的部分，为钢材破坏控制.设计荷载：包括了材料分项系数，但未包括整体分项系数。推荐荷载：既包括了材料分项系数,也包括整体系数1.4。不在本表所列的特殊规格和材质的锚栓，具体数据请咨询本公司工程师。本表中的锚栓基础数据,系依据2013版ETAG001及其附录给出,对于荷载应用的分项系数，必须依据国家规定选取。NJMKT后扩底锚栓NJMKT-UA/P产品描述： NJMKT系列机械锚栓,通过抗震、耐疲劳、不松动测试，盐雾试验3100小时未生锈,有开裂混凝土适用报告。利用孔底的扩孔壁与机械锚栓的锁键相切来形成锁键效应，完成锚固作用.可承受极高的荷载,可用于承受冲击和地震载荷.后扩式机械锚栓具有真正的机械锁键效应，但需用专用的扩孔钻头。机械锁键产生的非膨胀力，保证了混凝土中力的有效传播。行业唯一拥有与国家检测中心相同的检测设备。产品特征：1、采用NJMKT专用的扩孔钻头时,具有真正的机械锁键效应。2、极高承载力,抗震，耐疲劳，抗腐蚀。3、抗冲击，耐高温,耐磨,可焊接。4、无膨胀应力，适用于小间距、小边距。5、适用一切不宜植筋或不宜适用化学锚栓的特殊环境。6、适用多种强度混凝土，可根据施工要求定制多种材质、各种规格的产品。适用范围：1.适用于安全度要求极高的场合，如核电站等。2。工业厂房，输送系统,起重系统中大型设备的安装和固定。3.各种幕墙结构和钢结构的连接和固定。4.民用建筑各种管道如水电管道,消防管道的安装和固定。5。铁路,隧道,桥梁等各类管道,线缆支架的安装固定。6.各种防盗门，防火门，防盗窗的安装.安装说明A：预置式安装1。先用普通的冲击钻根据要安装锚栓的规格型号来进行钻孔，确定钻孔直径和深度。2.采用扩孔钻头进行二次扩孔。3.采用手动泵或气动泵来进行清孔，孔必须清理干净。4。安装前，先将各个组建拧紧。保证没有松动,然后将锚栓插入成型孔中。5.在螺栓上用卡具把螺栓卡住保证螺杆不转动。使用扭力扳手拧紧螺母.6.卸下卡具，松开螺母，将要固定的连接件装好，用扭力扳手按照锚栓的规格型号的要求施加扭力，安装完成。B：穿透式安装1、用普通的冲击钻根据锚栓的规格型号的要求来确定钻孔深度和钻孔直径。2、采用手动泵或气动泵来进行清孔，孔内必须清理干净。3、利用专用扩孔钻头，调整好钻孔扩孔深度，进行二次扩孔。4、进行二次清孔。5、穿过固定物将锚栓放入孔中，用锤子轻轻敲击将锚栓推入孔中，直到垫片和螺母贴近基材表面。6、用扭力扳手把锚栓螺母拧紧,旋紧至安装扭矩，完成安装。技术参数胶粘模扩底锚栓NJMKT-PUA/AA产品概述1、锚栓部分组成：螺杆、锁键、涨头、平垫圈、螺母组成.材质:碳钢、合金钢；不锈钢。性能等级：分为5。8级、6。8级、8。8级、10.9级、12。9级。2、胶体部分此款标配南京曼卡特MT500植筋胶，改性环氧树脂胶，耐高温,抗老化50年。产品优势1、利用孔底的扩孔壁与锁键形成锁键效应，同时与植筋相胶配合，共同完成锚固，既具胶粘模扩底锚栓备了机械锚栓的优点，同时又融合了植筋胶的抗震性和抗冲击性。具有极高的承载能力。2、胶体为改性环氧树脂配方，强劲锚固粘结力达到预埋结构效果。不含苯乙烯级乙二胺，无异味，符合国家无毒卫生等级要求。硬质塑管包装,配专用混合喷嘴，施工简便并保证正确的混合配比。胶体固化后收缩性小.瓶盖设计可分次使用全部用量。适用范围1.工业厂房，输送系统，起重系统中设备的安装固定。2.各种幕墙结构和钢结构的连接和固定.3。民用建筑各种管道的安装固定。4。铁路，隧道,桥梁的各类管道，线缆支架的安装固定。5.各种防盗门,防火门,防盗窗的安装.6、适用于高安全要求的混凝土锚固，抗振动和冲击荷载。化学锚栓NJMKTCAB产品概述：由胶管和螺杆组成，化学胶管双组成分:乙烯基甲丙酸酯树脂、石英颗粒固化剂。耐烧焊性、阻燃性能、抗震性能、耐热性能良好,常温下无蠕变。耐酸碱、耐低温、耐老化，耐水渍、长期在潮湿环境中负荷稳定。产品优势：1、 不含苯乙烯，安全无毒。2、 锚固力强，与混凝土的亲和力好，形同预埋，无膨胀应力，边距间距小.3、 抗酸碱，抗老化，抗热防火，湿度敏感度低。4、 玻璃管粉碎后充当细骨料，粘结充分，玻璃管包装利于目测管剂质量.5、 全密封包装，性能稳定，安全环保，安装快捷,凝固迅速，节省施工时间。6、 通过潜变测试，冻融循环行为和耐久性测试，能够达到国际的标准。适用范围广泛应用于幕墙、钢结构、护栏、地铁和粘钢加固等诸多领域。安装流程： 凝结时间表基材温度搅拌时间硬化时间-5010s5h0108s1h10206s30min205s20min安装数据化学胶管型号螺杆型号钻孔直径d(mm）钻孔深度hef（mm）最大锚固厚度tfix（mm)最大基材厚度tmin(mm)RM8M8110108015120RM10M10130129020130RM12M121601411025160RM16M161901812535175RM20M202602517065220RM24M243002821065270RM30M303803528070340单个锚栓设计载荷 单位：KN高强化学锚栓RM8M10M12M16M20M24M30拉力C30砼6.8级镀锌刚10.313。819。828.952.475。5121。3A4不锈钢11.314。621.630.554.179。1130。6剪力C30砼6。8级镀锌刚7。912.618。334。654。077.8163.7A4不锈钢8。313。119.035。355.284.2168。3单个锚栓平均破环载荷 单位:KN高强化学锚栓RM8M10M12M16M20M24M30拉力C30砼6.8级镀锌刚20。230。545。171。5128.3180.7245.5A4不锈钢23。735。357。973.9131.1185。8247。5剪力C30砼6。8级镀锌刚11.418。126.349。076.4110。1175.0A4不锈钢15。424。435。465。9102。9125.1185.6说明：有关锚栓安装得到间距和边距、基材厚度、混凝土标号对拉力和剪力的影响等相关技术细节,请与曼卡特科技公司工程师联系。要求混凝土C30、环境温度25，螺杆强度有不同等级：（6.8级，8。8级，10。8级, 12。9级）用户可根据不同要求选择使用.产品执行标准Q/SQMJ01-2003NJMKT-最高安全级别的定型化学锚栓NJMKT-CAB/I真正的倒锥形定型化学锚栓，适用于开裂混凝土基材. 产品特征1。适用于开裂混凝土基材的定型高强化学锚栓;2.化学胶体主要成分为改性环氧树脂，真正的A级锚固剂；3、注射式种植，无管状药剂搅拌不均的风险；4、潮湿无明水孔中可以有效锚固。耐高温 抗老化 耐疲劳 抗震用途NJMKT定型化学锚栓用于开裂、非开裂混凝土基材固定,和传统化学锚栓相比，更安全、可靠，施工宽容度更高。适用基材开裂混凝土和非开裂缝混凝土：C20/25至C50/60应用钢结构桥梁及隧道工业厂房建筑幕墙NJMKT定型锚栓规格：型号孔深(mm）螺杆长度（mm）最大固定物厚度（mm） M12 11016028M1612519038M2017024048M2421029054基本设计参数：（8.8级）规格M12M16M20M24锚固深度（mm)110125170210受拉破坏平均值（kN)（00）67.4125。6196282受剪破坏平均值（kN）（900）40。475。3117。6169.2设计受拉荷载（kN）(00）51.896。6150.7217设计受剪荷载（kN)（900）315890。4130。1基本设计参数：（5.8级）规格M12M16M20M24锚固深度（mm)110125170210受拉破坏平均值（kN）（900)42。278。5122.5176.4受剪破坏平均值（kN）（00）25.347.173。5105。8设计受拉荷载(kN）（900）28。152。381.7117。6设计受剪荷载（kN)（00）15。228.344.158。1
