污水厂厌氧池+氧化沟说明书.pdf

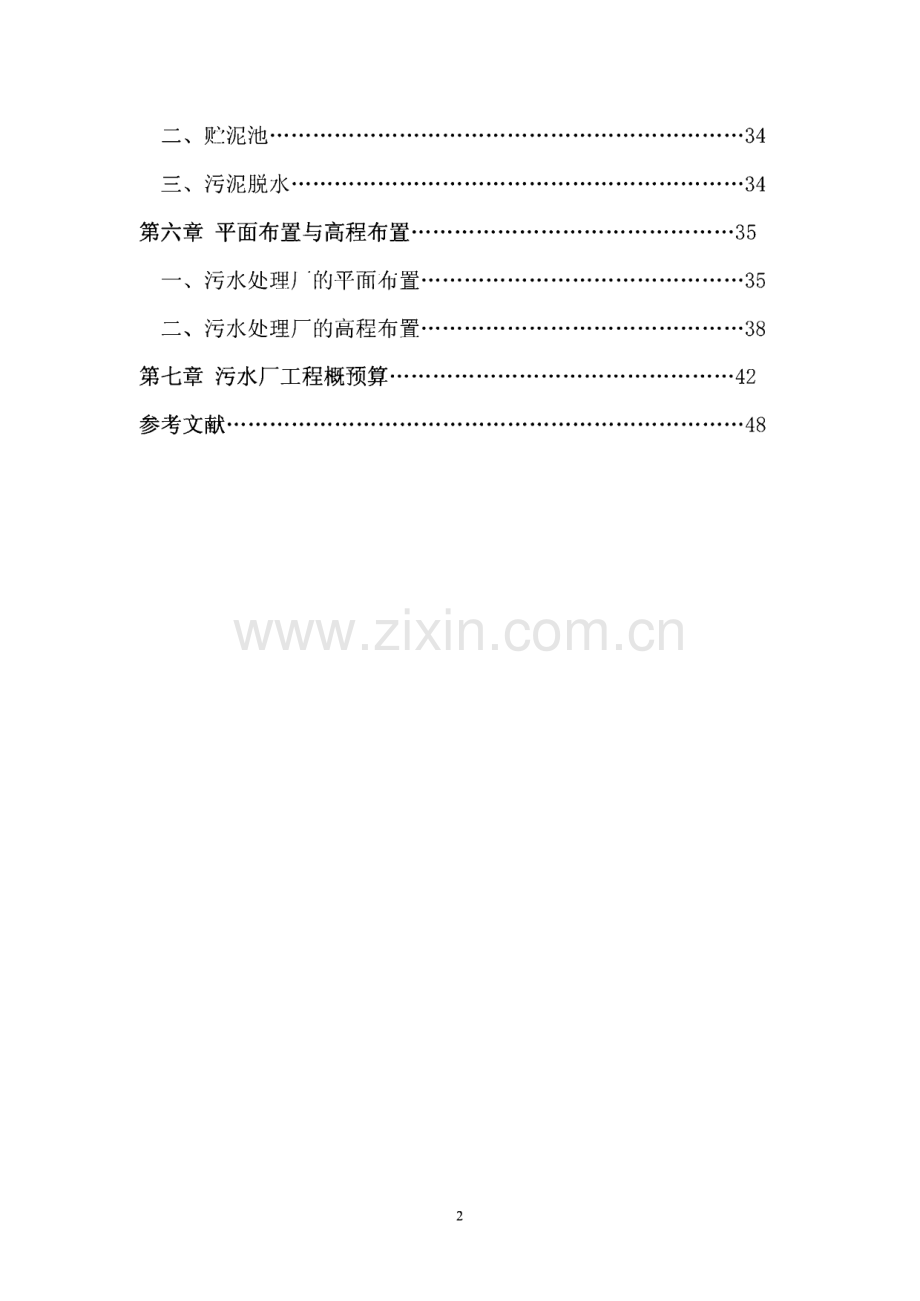

目录第一章污水厂课程设计指导与原始资料.3一、设计任务.3二、设计原始资料.4第二章污水处理厂设计规模的确定.5一、污水水量的确定.5二、污水厂设计规模的确定.6第三章污水厂处理工艺选择.6一、污水处理厂工艺流程方案.6二、方案的技术经济比较.8第四章 污水处理构筑物设计计算.11一、泵前中格栅.11二、污水提升泵房.13三、泵后细格栅.14四、平流沉砂池.16五、厌氧池.19六、氧化沟.20七、辐流式二沉池.26八、紫外消毒间.28第五章污泥处理构筑物设计计算.30一、污泥浓缩池.31二、贮泥池.34三、污泥脱水.34第六章平面布置与高程布置.35一、污水处理厂的平面布置.35二、污水处理厂的高程布置.38第七章污水厂工程概预算.42参考文献.482第一章污水厂课程设计指导与原始资料一、设计任务某市（区）“污水厂课程设计”。1.设计题目：某污水厂课程设计2.设计地点：本院3.时间：一周（方案选择、构筑物计算在平时完成，说明书和图纸在设计周完成）4.完成任务：4.1 确定污水厂建设规模、位置，并进行方案论证；4.2污水厂工艺方案确定及可行性研究（进行二种方案比较）；4.3 污水厂工艺设计计算，完成水厂平面布置图、高程图，单体构筑物工艺计算；4.4 设计计算说明书1份；5.要求：5.1 完成图纸2张以上，单体构筑物不作要求，可在平时选做；5.2 设计计算说明书30页以上，附计算图表、可行性研究之方案论证；5.3 污水厂工艺设计计算并附草图。5.4 水厂平面图、高程图选一张手工图（白纸铅笔图）；5.5 设计计算说明书采用统一封面；3二、设计原始资料1.城市污水水量（根据用水量测算）工业用水排水符合城市污水管网接纳要求，城市污水水质见下人口数量生活用水 量标准3产用水占生活用水比例工业用水占生活用水比例某工厂集中用水量（人）(1/d.r)(%)(%)(m3/d)48000220912008000表。2.城市污水原水水质情况序号名称最高数平均数备注1SS2502202pH值7.27.13氨氮25204B0D52001755C0D4103806TN38347TP6.24.2出水水质要求：根据一级A标准确定COD50mg/L BOD5Vgng/L SSOmg/LTN 15mg/L TP 0.6m,池总宽B=2b=3.2m17有效水深:h2=A/B=1.4/1.6=0.875m（介于 0.25-1m 之间）贮泥区所需容积：设计T=2d,即考虑排泥间隔天数为2天，则沉砂斗容积:v86400。附 KI。86400 x 0.35x 30 x 21.3x l06=1.36 利 3其中XI：城市污水沉砂量30m3/106nl3K：污水流量总变化系数1.3每格沉砂池设两个沉砂斗，两格共有四个沉砂斗，则每个沉砂斗容积VI=V/4=1.36/4=0.36 m3沉砂斗各部分尺寸及容积:设计斗底宽a l=0.5m,斗壁与水平面的倾角为55,斗高h3二0.6m,则沉砂斗上口宽:0二+。.54ta n 55 ta n 550沉砂斗容积:h3 o 7 0 6 o 9 a2a+2a%+2%)=(2x1.22+2 x 1,2 x 0.5+2 x 0.52)=0.458m36 6（略大于Vl=O36m3,符合要求）（7）沉砂池高度:采用重力排砂，设计池底坡度为0.06,坡向沉砂斗长度为L 2。一 0.2 7.5 2 x 1.2 0.2L.=-=-=2.45m2 2则沉泥区高度为18h3=h3+0.06L2=0.6+0.06X2.45=0.747m池总高度H：设超高hl=0.3m,H=hl+h2+h3=0.3+0.875+0.747=1.922m进水渐宽部分长度：B-2B ta n 20_ 22-2x 1.0 ta n 20=0.55m(9)出水渐窄部分长度:L3=L1=0.55m(10)校核最小流量时的流速：(最小流量即平均日流量)Q 平均日=Qma x/Kz=0.7/1.3=0.51 m3/s则 Vmin=Q 平均日/A=0.51/2.8=0.1810.15m/s,符合要求(11)砂水分离器的选择沉砂池的沉砂经排砂装置排除的同时，往往是砂水混合体，为 了进一步分离出砂和水，需配套砂水分离器。清除沉砂的时间间隔为2d,根据该工程的排砂量，选用一台螺 旋砂水分离器。设备的主要性能参数为：进入砂水分离器的流量为 1-3L/S；容积为0.6相；进水管直径为100mm;出水管直径为100mm;配套功率为0.25KWo五、厌氧池1.设计参数设计流量：Q=47717 m3/d分2座,每座设计流量为Q,二23858 m：7d水力停留时间：T=2.5h19污泥浓度：X=3000mg/L污泥回流液浓度：Xr=10000mg/L2.设计计算厌氧池容积：V=Q1*T=23858X2.5/24=2485.5m3厌氧池尺寸：水深取为h=4.Omo则厌氧池面积：A=V/h=2485.5/4=621m2厌氧池直径：1=28 3nl(取 D=28.2m)V 7i V 3.14考虑0.3m的超高，故池总高为H=h+0.3=4+0.3=4.3m。污泥回流量计算：回流比计算R=X/(Xr-X)=3/(10-3)=0.42污泥回流量QR=RQ1=0.42X23858X2=20040 m7d=417.5m3/h六、氧化沟采用卡罗塞尔氧化沟，该工艺就有投资省、处理效率高、可靠 性好、管理方便和运行维护费用低等优点。其BOD去除率可达95%以上，脱氮效果可达90%以上，除磷率在50%左右。卡罗塞尔氧化沟是一个多沟串联的系统，进水与活性污泥混合 后再沟内做不停的循环运动。卡罗塞尔氧化沟采用垂直安装的低速 20表面曝气器，每组沟渠安装二个，均安装在同一端，因此形成了靠 近曝气器下游的富氧区和曝气器上游以及外环的缺氧区。1.设计参数进水 BOD5：So=2OOmg/l 出水 BOD5：Sc=10mg/l进水 NH3-N：25mg/l 出水 MVN：5mg/l氧化沟设计为两组，氧化沟按最大日平均时流量设计，每个氧 化沟设计流量为Q=23858m7d。选择混合液污泥浓度 MLSS=4000mg/l,f=MLVSS/MLSS=0.7,溶解氧浓度C=2mg/lo总污泥龄：。c-30d；设计温度：T=13.9；N0D=4.6mg02/mgNH3-N 氧化，可利用氧 2.6mg02/N0a-N 还原0.9 8=0.98脱氮速率：qdn=0.0312 kgNON/(kgMLVSS*d).=0.23 1/dk02=1.3mg/L剩余碱度lOOmg/L(保持PH27.2):所需碱度7.Img碱度/mgNH3-N氧化；产生碱度3.Omg碱度/mgN03-N还原硝化安全系数：2.5脱硝温度修正系数：12.设计计算21碱度平衡计算:1)设计的出水BODs为10 mg/L,则出水中溶解性B0D5=10-。7X10X1.42X(1-e-0-23*5)=3.2mg/L2)采用污泥龄30d,则日产泥量为：aQSr _ 0.6x 23858x(200-3.2)+btn 1000 x(1+0.05x 30)=1127 kg/d式中Q 每座氧化沟设计流量m3/d；a 一污泥增长系数,一般为0.5-0.7,这里取0.6 kg/kg;b 一污泥自身氧化率,一般为0.04-0.1,这里取0.05 1/d;L.(Lo-Le)去除的BOD5浓度 mg/L;tm 一污泥龄d;L。一进水BOD5浓度mg/L;Le 一出水溶解性BOD5浓度mg/L设其中有12.5%为氮，近似等于TKN中用于合成部分为：0.125X1127=141.Okg/d即：TKN中有答二5.9皿儿用于合成。需用于氧化的 NH3-N=25-5.91-2=17.09mg/L需用于还原的 NO3-N=17.09-5=12.09 mg/L硝化区容积计算：硝化速率为_ o 476。98(13.9-%=o.47e 侬(15)X22二0.282 d-1故泥龄:1W -=3.55 0.282采用安全系数为2.5,故设计污泥龄为：2.5X3.55=8.9d原假定污泥龄为30d,则硝化速率为:=0.03 八 30单位基质利用率:U=2二a=0.15kgB0D5/kgMLVSS.dMLVSS=fXMLSS=0.7、4000=2800 mg/L所需的 MLVSS 总量=(20 3.2)x 23858=25657依0.183x 1000硝化容积：匕=生竺乙1000=9163加2800水力停留时间：乙二史史x 24=9.223858反硝化区容积：12时，反硝化速率为：qdn=qdn(20)X1.08(t-20)=0.035X 1.08(13.9-20)=0.022 kgN03-N/kgMLVSS.d还原 N03-N 的总量=22.X 23858-185.8 kg/d1000脱氮所需MLVSS=竺阳*=8445 kg0.022脱氮所需池容：匕/一送”x 1000=3016酸,2800水力停留时间：丸=电x 24=3.03 hdn 2385823(4)氧化沟的总容积：V=VH+V(ln=9163+3016=12179 m3总水力停留时间：/=乙+tdn=9.2+3.03=12.23/1氧化沟的尺寸：氧化沟采用改良式的ca rro usel 4廊道式取池深5.5m,超高1m,中间分隔墙厚度为0.25m单沟宽度b=9m氧化沟面积为：A=V/h=14358/5.5=2610 m2沟总的长度为：12179/(5.5*9)=246m,其中好氧段的长度为172.2m,缺氧段的长度为73.8m,弯道长度为：3X n X4.5+冗 X 18=98.91m直道长度：(246-98.91)/4=36.77(6)需氧量计算：采用如下经验公式计算：O2(kg/d)=AxSr+BxMLSS+4.6xNr-2.6xNO3其中：第一项为活性污泥消化需氧量，第二项为活性污泥内源呼吸 需氧量，第三项为硝化污泥需氧量，第四项为反硝化污泥需 氧量。经验系数：A=0.5 B=0.1需要硝化的氧量：Nr=19.09x23858、10=455.45kg/dR=0.5x 23858x(0.2-0.0032)+0.1x 9163x 2.8+4.6x 455.45-2.6x 185.824=6525.3kg/d=272kg/h取 T-30,查表得 a=0.8,6=0.9,氧的饱和度。3）=7.63 mg/L,C（i39。）=10.37mg/L采用表面机械曝气时，13.9时脱氧清水的充氧量为：R _ RCs（q.9。）_o-tzCs（r）-cx l.024（7-2O）_272x 10.37_-0.80 x 0.9x 1 x 7.63-2x 1.024（3-139）=494.8版/查手册，选用DY335型倒伞型叶轮表面曝气机，直径中=3.7m,电机功率N=55kW,单台每小时最大充氧能力为200kg02/h,每座氧化 沟所需数量为n,则n=494.8/200=2.47,取n=3台 回流污泥量：式中：X=MLSS=4g/L,回流污泥浓度Xr取10g/L。贝九4R=-=0.6710-4(50%100%,实际取 70%)考虑到回流至厌氧池的污泥为15%,则回流到氧化沟的污泥总量 为 55%QO（8）剩余污泥量:Q=1127X2/0.7+(200-10)X 0.25 X23858/1000=4353.3kg/d如果污泥由底部排除，且二沉池的排泥浓度为10g/l,则每个氧化沟的产泥量为4353.3/10=435.3m3/d25设计采用的曝气机选用型号为DS325的可调速的倒伞型叶轮曝气机五台，该种机子的技术参数如下所示:叶轮的直径为3250 mm,电动机额定功率为55 kw,电动机转速：33 r/min,充气量：21-107 kg/h,设备重量：4400 kg七、辐流式二沉池该沉淀池采用中心进水，周边出水的幅流式沉淀池二座，采用 刮泥机。辐流式沉淀池图4-2辐流式沉淀池26图4-3幅流式沉淀池计算草图1.设计参数设计进水量：Q=47716/24=1988m3/h沉淀池二座，每组q=994m7h表面负荷：qb 范围为 1.0T.5 m3/m2.h,取 1 m3/m2.h固体负荷：qs=140 kg/m2.d水力停留时间(沉淀时间):T=2.5 h堰负荷:取值范围为1.5-2.9L/s.m,取2.0L/(s.m)2.设计计算(1)沉淀池面积：按表面负荷算：A=994m2Qb 1沉淀池直径：。、因=、日叵=35.6加，取36mV 71 V 3.14沉淀时间取t=2.5h27有效水深为 h2=qbT=l.0 x 2.5=2.5m贮泥斗容积：为了防止磷在池中发生厌氧释放，故贮泥时间采用Tw=2.5h,二沉池污泥区所需存泥容积：27；(1+R)QX 2x 2.5x(1+0.667)x 994x 4000 3匕”=-=-=151 Imvv X+X,4000+10000则污泥区高度为h2=V=2377=238 取 2.4mA 994(4)二沉池总高度：取二沉池缓冲层高度h3=0.4m,超高为hl=0.3m则池边总高度为h=hl+h2+h3+h4=0.3+2.5+2.4+0.4=5.6m设池底度为i=0.05,则池底坡度降为h5=i=x o.O5=0.85m5 2 2泥斗的高度设为h6=0.5m则池中心总深度为H=h+h5+h6=5.6+0.85+0.5=6.95m八、紫外线消毒间城市污水经处理后，水质已经改善细菌含量也大幅度减少，但 其绝对值仍很客观，并有存在病原菌的可能。因此，污水排放水体 前应进行消毒。本设计采用紫外线消毒，消毒效率高，占地面积小。281.设计参数依据加拿大TROJAN公司生产的紫外线消毒系统的主要参数，用设备型号UV4000PLUS(2)辐射时间:10-100 s2.设计计算：灯管数：UV4000PLUS紫外线消毒设备每3800m3/d需要2.5根灯管，每根灯管的功率为2800wo平均日流量时：n=47716/3800X2.5=23选用6根灯管为一个模块，则模块数N=4,则共有灯管24根。消毒渠设计按设备要求渠道深度为129cm,设渠中水流速度为0.3m/so渠道过水断面积：A=47716/0.3X24X3600=1.34渠道宽度：八 A L34 1八，B =-=l.04mH 1.29,取 I.Im若灯管间距为8.89cm,沿渠道宽度可安装12根灯管，故选用UVP4000PLUS系统，两个灯组，一个UV灯组2个模块。渠道长度：每个模块长度2.46m,本设计为便于施工取2.5m。渠道出水堰板调节，调节堰到灯组间距1.5m,进水口到灯组间距291.5m,两灯组间距1.0m,则渠道总长 L 为：L=2.5X2+1.5+1.5+1.0=9m校核辐射时间：3(符合要求)污水经上述工艺构筑物处理后，所有指标达到一级A排放标准 后可以排入大运河。到此污水厂污水处理结束。第五章污泥处理工艺构筑物的设计计算污水处理构成中产生的污泥，除无机惰性物质外，还还有较多 的有机物，有机物颗粒较细，含有病原菌和寄生虫卵，易腐化发臭,若不处理，直接排入自然环境中，将造成二次污染，故必须进行污 泥处理。污泥处理的主要目的有：减少有机物，使污泥稳定化减少污泥体积，降低污泥后续处置费用(3)减少污泥中有毒物质(4)利用污泥中可用物质，化害为利(5)选用可以除磷的工艺，尽量避免磷的二次污染本设计主要进行污泥的减量处理。污泥处理方案的工艺流程如 下：30系统图5-1污泥处理工艺流程剩余污泥量的计算（单座计算）由前面的计算可得，AX=4353.3依/d则，氧化沟每天排出的实际剩余污泥量为&企4353.30.7x 10000/1000621.9m3/d其中，Xr为回流污泥浓度，取10000mg/L。一、污泥浓缩池采用两座幅流式圆形重力连续式污泥浓缩池，用带栅条的刮泥 机刮泥，采用静压排泥。1.设计参数进泥浓度：10g/L污泥含水率Pl=99.4%设计浓缩后含水率P2=97.0%31污泥固体负荷：qs二45kgSS/(m.d)污泥浓缩时间：T=13h贮泥时间：t=4h2.设计计算R图5-2重力连续式污泥浓缩池计算草图浓缩池池体计算:每座浓缩池所需表面积.CQ.4353.3.2A=-=96.74771-G 45浓缩池直径T 二13x 700?24x 96.74(2)浓缩池工作部分高度hi取污泥浓缩时间T=13h,则h_T_ 13x 700 _392 1 24 A 24x 96.74,32(3)浓缩池有效容积Vi=AXh2=96.74X3.92=379.22m3排泥量与存泥容积：浓缩后排出含水率P2=97.0%的污泥,则100-Pt100-P2Qh100 99.4 3/i c 1 c 3/1-x 258.2=51.64m3/d=2.15/n3/h100-97按4h贮泥时间计泥量，则贮泥区所需容积V2=4*Qw=4*2.15=8.6m3匕二与0；+八-2+2)4 14x 15=x(1.22+1.2 x 0.7+0.72)=4.34m3式中：h3一泥斗的垂直高度，取1.5mrl一泥斗的上口半径，取1.2mr2-泥斗的下口半径，取0.7m设池底坡度为0.08,池底坡降为：，4_0.08(8.11-2.4)114-=0.228 m2故池底可贮泥容积：4+Rr+1)3.14x 0.228/6.64丫(6.64、一 一,on 3=-X(I I+1 lx l.l+l.r)=3.80m因此，总贮泥容积为匕,=匕+匕=3.80+4.34=8.14m3 V2=8.6川(满足要求)浓缩池总高度:33浓缩池的超高hl取0.30m,缓冲层高度h5取0.30m,则浓缩池的总高度H为H=%+色+人3+4+=0.30+2.71+1.5+0.228+0.3=5.04m浓缩池排水量：Q=Q2-Qwz=258.2-51.64=206.6m3二.贮泥池1.设计参数进泥量：经浓缩排出含水率P2=97%的污泥有：2Qw=2x 51.64=103.3m7d,设贮泥池 1 座，贮泥时间 T=12h2.设计计算池容为V=2Qwz T=103.3x 0.5=51.64m3贮泥池尺寸(将贮泥池设计为长方形)Lx Bx H=4x 3x 4.5m 有效容积 V=54m3三.污泥脱水机房污泥脱水间的布置污泥脱水机房包括机械间、药剂贮存间、值班控制室。机械间 包括脱水机、皮带输送机、泥浆泵、污泥搅拌机、储泥罐等。药剂 贮存间存污泥脱水前预处理所需要的药剂。该污泥脱水设备采用带式压滤机。(2)压滤机台数34采用2台带式压滤机，每台处理污泥量为：Q=103.3/2=51.65m3/d=2.15m3/h设计选用带宽为800mm的滚压带式压滤机2台，二台轮流使用。附属设备1）污泥投配设备选用2台单螺杆污泥投配泵，与2台滚压带式压滤机一一对应。每台投配泵的流量为：Q=103.3m3/d=2.15m3/h2）加药系统用滚压带式压滤机脱水的污泥，化学调剂为有机合成的高分子 混凝剂。设计选用聚丙烯酰胺。3）反冲洗水泵根据滚压带式压滤机带宽和运行速度，每台脱水机反冲洗耗水 量为10-12 m7h,反冲洗水压不小于0.5MPa。选用2台离心清水泵,一用一备。污泥经脱水干化后，变为泥饼由卡车运送至垃圾填埋厂进行填 埋。到此污水厂污泥处理结束。第六章污水处理厂平面布置与高程布置一、污水处理厂的平面布置35在污水处理厂厂区内有：各种处理单元构筑物；连通各处处理 构筑物之间的管、渠及其他管线；辅助性建筑物；道路及绿地等。现就在进行处理厂厂区平面规划，布置时，应考虑的一般原则阐述 于下：1.各种单元构筑物的平面布置处理构筑物是污水厂的主体建筑物，在作平面布置时，应根据 各构筑物的功能要求和水力要求，结合地形和地质条件，确定它们 在厂区内平面的位置，对此，应考虑：(1)污水厂的总平面图一般都分区布置，主要有生活区、污水处 理区、污泥处理区和远期预留地等。各区之间以道路相隔，生活区 一般布置夏季主风向的上风向。污泥区一般布置在夏季主风的下风 向。(2)处理构筑物的布置应紧凑，节约用地并便于管理。(3)在处理构筑物之间，应保持一定的距离，以保证敷设连接管、渠的要求，一般的间距可取510m,某些有特殊要求的构筑物，其 间距应按有关规定确定。2.管(渠)道的平面布置(1)连接各处理构筑物的管线(渠)要通畅，尽可能地按流程顺序 布置，以避免管线迂回，同时应充分利用地形，以减少土方量。(2)污水厂内管线种类很多，应综合考虑才布置，以免发生矛盾。管(渠)道布置应该紧凑、整齐，也应该考虑才施工、安装及维护的 要求，保持适当的距离。36(3)在厂区内还设有承压管如给水管、以及输配电线路(本设计 中未画出)。这些管线可考虑平行架空布置，以节省用地和便于维护,地下埋设的管道可尽量集中并设管廊或管沟。(4)污水和污泥管道应尽可能考虑重力自流。各种管道的敷设应 按工业管道安装要求规定进行。(5)在污水处理厂区内，应有完善的排雨水管道系统，必要时应 考虑设防洪沟渠。3.辅助构筑物污水处理厂内的辅助处理构筑物有：泵房、办公室、水质分析 化验室、机修、仓库、食堂等。它们是污水处理厂不可缺少的组成 部分。其建设面积大小应按具体情况和条件而定。本设计中辅助构筑物的具体尺寸见下表6O表6-1辅助构筑物辅助构筑物名称尺寸(m)综合楼30.00X 12.00化验室16.00X12.00食堂20.00X 12.00传达室4.00X4.00车棚16.00X8.00仓库20.00X20.00机修间14.00X8.004.道路及绿地37(1)在布置总图时，应考虑有充分得绿化地带，一般规定污水处 理厂厂区的绿化面积不得少于30%o本设计中，构筑物之间的空地全 部种植草木，总体的绿化面积可达50%以上。(2)污水处理厂内应设有管道，管道宜布置成环形管道，以方便 材料与设备的运输。(3)污水处理厂内道路完全成环状，以方便运输。二、污水处理厂的高程布置污水处理厂污水处理流程高程布置的主要任务是：确定各处理 构筑物和泵房的标高，确定处理构筑物之间连接管渠的尺寸及其标 高，通过计算确定各部位的水面标高，从而能够使污水沿处理流程 在处理构筑之间通畅地流动，保证污水处理厂的正常运行。为了降低运行费用和便于维护管理，在整个污水处理过程中，应尽可能使污水和污泥为重力流，但在多数情况下，污泥往往需要 提升。高程布置的一般规定如下。(1)为了保证污水在各构筑物之间能顺利自流，必须精确计算各 构筑物之间的水头损失，包括污水流经各处理构筑物的水头损失，污水流经连接前后两处理构筑物管渠(包括配水设备)的沿程水头损 失，局部损失以及污水流经量水设备的水头损失(包括进出水渠的水 头损失)。(2)进行水利计算时，应选择一条距离最长，水头损失最大的流 程，并按最大设计流量进行水力计算。计算时还须考虑管内淤积，阻力增大的可能。因此，必须留有充分的余地，以防止水头不够而38发生涌水现象，影响构筑物的正常运行。(3)计算水头损失时，一般应以最大水量作为构筑物和管渠的设 计流量；计算涉及远期流量的管渠和设备时，酌加扩建时的备用水 量。(4)污水厂的出水管渠高程，须不受水体洪水顶托，应能自流到 大运河中。水力计算常以接纳处理后污水水体的最高水位作为起点,逆污水处理流程向上倒推计算，以使处理后污水在洪水季节也能自 流排出，而水泵需要的扬程则较小，运行费用也较低。但同时应考 虑到建筑物的挖土深度不宜过大也不宜太小，埋深太大会增加施工 难度，加大土建投资和维修费用；埋深太浅会造成有些构筑物架空 并增加水泵的提升高度。另外，高程的布置还应考虑全厂土方量的 开挖平衡，综合考虑各种因素做适当的调整。(5)高程布置时，还应注意污水流程与污泥流程的配合，尽量减 少需抽升的污泥量。1.水头损失计算计算厂区内污水在处理流程中的水头损失，选最长的流程计算,结果见下表。39表6-2水头损失计算名称设计 流量(L/s)管径(mm)1(%0)V(m/s)管长L(m)IL(m)疣疣=v2 2?水头损失出厂管7009001.551.12114.340.1772270.070.0060.183227紫外消毒池消毒池至二沉 池3507001.510.9346.110.069626130.1950.264626二沉池二沉池至氧化 沟3507001.510.9343.060.065020630.1950.260021氧化沟氧化沟至厌氧 池3507001.510.9315.460.023344630.1950.218345厌氧池厌氧池至沉沙 池3507001.510.9324.870.03755371.50.0980.135554沉砂池沉砂池至细格 栅3507001.510.93001.50.0980.098细格栅细格栅至提升 泵厉7009001.551.129.90.0153451.50.0980.113345提升泵房中格栅40表6-3水头损失汇总名称水头损失值(m)名称水头损失值(m)细格栅至提升泵房0.11氧化沟0.4细格栅0.42氧化沟至二沉池0.26细格栅至沉砂池0.098二沉池0.45沉砂池0.3二沉池至紫外消毒池0.26沉砂池至厌氧池0.135紫外消毒池0.1厌氧池0.3紫外消毒至计量槽0.2厌氧池至氧化沟0.21计量槽0.12.高程的确定设计氧化沟处的地坪标高为3.35m(并作为相对标高0.00),按 结构稳定的原则确定池底埋深-2.5m,再计算出设计水面标高为4.5-2.5=2.0m,然后根据各处理构筑物的之间的水头损失，推求其它 构筑物的设计水面标高。经过计算各污水处理构筑物的设计水面标 高见下表。再根据各处理构筑物的水面标高、结构稳定的原理推求 各构筑物地面标高及池底标高。41表6-4各污水处理构筑物的设计水面标高及池底标高构筑物名称水面标高(m)池底标高(m)构筑物 名称水面标高(m)池底标高(m)进水管-4.46-4.92沉砂池3.031.56中格栅-5.06-5.47厌氧池2.59-1.41泵房吸水井-6.06-7.86氧化沟2.00-2.50细格栅前3.823.41二沉池1.42-3.48细格栅后3.413.23再根据各处理构筑物的水面标高，根据结构稳定的原则推求地面标高及池底标高。设计污水处理厂高程流程布置图见“污水厂高程图二至此，本设计污水处理厂所有规模、方案、构筑物计算、平面 和高程布置完毕。第七章污水厂工程概预算根据城镇水质及处理要求情况，选取卡罗塞尔氧化沟工艺作为 污水厂的处理工艺。一、计算依据估算指标采用1989年1月1日试行的建设部文件(88)建标字第 42182号关于发布施行城市基础设施工程投资概算指标的通知中审 查批准的由原城乡建设环境部、城市建设管理局组织制定的城市 基础设施工程投资估算指标（排水工程）。二、单项构筑物工程造价计算工程项目总投资=第一部分费用+第二部分费用+第三部分费用 其中：第一部分费用包括建筑工程费、设备及器具购置费、安装工 程费；第二部分费用包括建设单位管理费、工程建设质量监督费、证 地拆迁赔偿费、建筑工程监理费、供电贴费、设计费、招标管理费。第三部分费用包括工程预备费、供求因素预备费、建设期贷款 利息、铺底流动资金。第一部分：污水厂内构筑物建设、设备等费用：按照构筑物的容积进行计算：800元/n?构筑物名称方案一（万元）构筑物名称方案二（万元）粗格栅30粗格栅30污水提升泵房250泵房250细格栅20细格栅20平流式沉砂池11.2平流式沉砂池11.2厌氧池108.36A2/O工艺1600X2卡罗塞尔氧化沟1020.16X2二沉池1085.19X2设备400二沉池1085.19X2混合池4.17设备500接触池59混合池4.17浓缩池32.56接触池59消毒浓缩池32.56合计：4997.61 万元合计：5077.31 万元43第一部分费用:工程及 费用名称工程估算费月目（人民币：万元）建筑工 程安装工 程设备购置工器具购置其他费用合计1234567综合楼115.60115.60.食堂、浴室、锅炉房15.8015.80车库8.41.460.0069.8自控、化验、仪表3.8080.00250.006.00339.80污水处理厂 平面2607.0020.000.40287.4厂内三通一 平3939厂内绿化9292厂外三通建 设540165705设备备件160160污水截流管5113.355113.35处理构筑物5000.51传达室10.512.5合计6736.55综上：三沟式氧化沟第一部分合计11734.16万元A?/。第一部分合计11813.86万元第二部分费用：包括建设单位管理费、工程建设质量监督费、证地拆迁赔偿费、44建筑工程监理费、供电贴费、设计费、招标管理费。工程名称卡罗塞尔氧化沟a2/o证地拆迁补偿费10001000建设单位管理费111.50112.23工程监理费140.85141.77工程质检费23.4823.63研究实验费35.2135.44生产人员培训费25.9025.90办公及生活家具购置费9.009.00设计前期费34.8752.34设计费176.06177.21施工图预算审杳费8.808.86施工图编制费17.6117.72竣工图编制费8.808.86勘察费234.74236.28供电贴费89.0089招投标管理费58.6959.07工程保险费58.6959.07联合试运转费4050环境评价费4040排水航运评价费2020水土保持评价费3030各类评审费5050第二部分费用合计2213.22246.38第一、二部分费用合计13947.3614060.24第三部分费用：包括工程预备费，价格因素预备费用，建设期贷款利息，铺底 流动资金。卡罗塞氧化沟方案：工程预备费按第一部分费用的10%计算：4997.61 X10%=499.76 万元价格因素预备费用按第一部分的5%计算：454997.61 X5%=249.88 万元建设期贷款利息，铺底流动资金按第一部分费用的20%计算：4997.61 X20%=999.52 万元则第三部分费用合计为：499.76+249.88+999.52=1749.16 万元综上：第一套方案（主体构筑物卡式氧化沟）费用：15696.52万元第二套方案（主体构筑物A/A/O）费用：17220.11万元三.污水处理成本计算：污水处理厂的成本一般包括工资福利，电费，药剂费，折旧费 用，检修维护费用，行政管理费用，和污泥综合利用收入等项费用：1.动力费：El=8760N d/k=52.20 万元式中N水泵、鼓风机等设备的电动功率之和（不包括备用设备的功率），KWE一电费单价，元/KWhk污水量总变化系数。2.药剂费：E2=0.365X lOQa lbl=365 X 10-6X2.08X 10X600=4.56万元 式中Q一平均日污水量（相/日）；a,一第i种化学药剂的平均加注量（mg/1）；瓦.一第i种化学药剂的单价（元/t）a l 为加氯量,a l=10mg/l,bl=600 元/t3.工资福利费：E3=AN=10000X70=70 万元式中，A为职工每人每年的平均工资福利N为劳动定员。4.折旧提成费：E4=0.84SP4=0.84X 9936.91 X4.6%=383.96 万元46式中，S为工程总投资；P为综合折旧提成率。按现行规定，排水项目取4.6%5.大维修基金提成：E5=0.84SP5=0.84X 9936.91 X2.4%=200.33 万元式中 P3一大修理基金提成率，按现行规定，排水项目取1.7%6.日程修理维护费用：E6=0.84SP6=0.84X 9936.91 X 1%=83.47 万元7.管理销售费和其他费用：E7=(El+E2+E3+E4+E5+E7)P7=119.178 万元(P7=15%)8.综合成本：年处理成本：XE=913.698年处理量：XQ=365Q=1825单位处理成本2 E/2 Q=0.59元/m347参考文献1林选材、刘慈慰主任委员.给水排水设计手册第二版，中国建筑出版社。2李圭白、张杰主编，水质工程学，中国建筑出版社3沈耀良、王宝贞编著，废水处理新技术第二版，中国环境科学出版社。48
