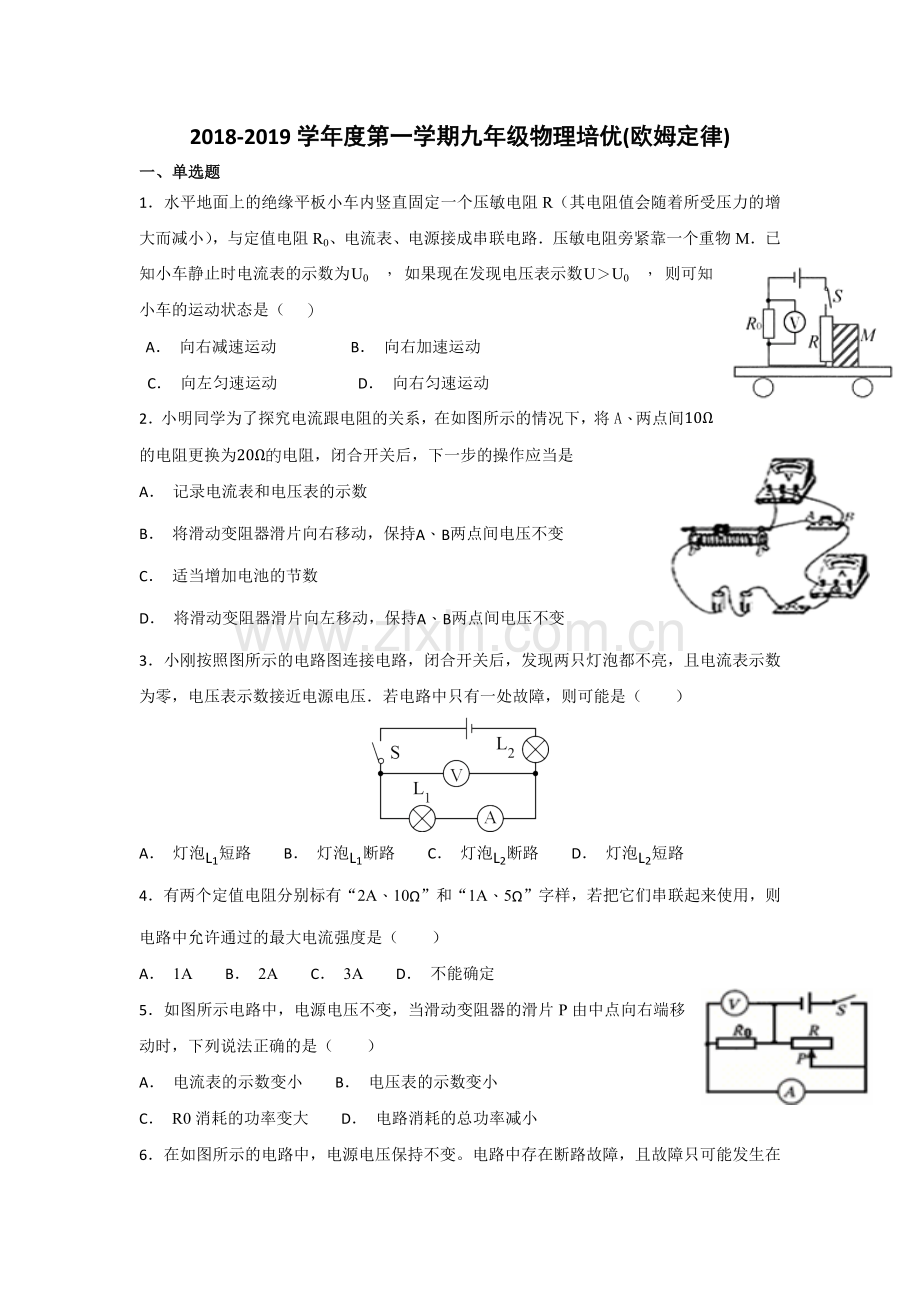

2018-2019学年度第一学期九年级物理培优(欧姆定律)
一、单选题
1．水平地面上的绝缘平板小车内竖直固定一个压敏电阻R（其电阻值会随着所受压力的增大而减小），与定值电阻R0、电流表、电源接成串联电路．压敏电阻旁紧靠一个重物M．已知小车静止时电流表的示数为U0 ， 如果现在发现电压表示数U＞U0 ， 则可知小车的运动状态是（ ）
A． 向右减速运动 B． 向右加速运动
C． 向左匀速运动 D． 向右匀速运动
2．小明同学为了探究电流跟电阻的关系，在如图所示的情况下，将A、两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是
A． 记录电流表和电压表的示数
B． 将滑动变阻器滑片向右移动，保持A、B两点间电压不变
C． 适当增加电池的节数
D． 将滑动变阻器滑片向左移动，保持A、B两点间电压不变
3．小刚按照图所示的电路图连接电路，闭合开关后，发现两只灯泡都不亮，且电流表示数为零，电压表示数接近电源电压．若电路中只有一处故障，则可能是（　　）

A． 灯泡L1短路 B． 灯泡L1断路 C． 灯泡L2断路 D． 灯泡L2短路
4．有两个定值电阻分别标有“2A、10Ω”和“1A、5Ω”字样，若把它们串联起来使用，则电路中允许通过的最大电流强度是（　　）
A． 1A B． 2A C． 3A D． 不能确定
5．如图所示电路中，电源电压不变，当滑动变阻器的滑片P由中点向右端移动时，下列说法正确的是（　　）
A． 电流表的示数变小 B． 电压表的示数变小
C． R0消耗的功率变大 D． 电路消耗的总功率减小
6．在如图所示的电路中，电源电压保持不变。电路中存在断路故障，且故障只可能发生在电阻R1、R2处，当电键S由断开到闭合时，电流表A与 A1的示数始终相等，则（　　）

A． R1一定断路 B． R1可能断路
C． R2一定断路 D． R1、R2一定同时断路
7．图甲是某生产流水线上的产品输送及计数装置示意图．其中S为激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，a、b间接“示波器”（示波器的接入对电路无影响）．水平传送带匀速前进，每当传送带上的产品通过S与R1之间时，射向光敏电阻的光线会被产品挡住．若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示．己知计数器电路中电源两极间的电压恒为6V，保护电阻的阻值为400Ω则（ ）

A． 有光照射和无光照射时保护电阻R2两端的电压之比为1：2
B． 有光照射和无光照射时光敏电阻的阻值之比为1：2
C． 有光照射时光敏电阻R1的阻值为800Ω
D． 每1h通过S与R1之间的产品个数为6000个

二、填空题
8．在图所示的电路中，电源电压保持不变。闭合电键S后，当滑动变阻器R2的滑片P向右移动时，示数会发生变化的电表是_________ ，电压表V示数与电流表A示数的比值将________ （选填“变大”、“不变”或“变小”）；当断开电键S时，电压表V的示数将________ （选填“变大”、“不变”或“变小”）。

三、计算题

9．在图中所示的电路里，电源电压为6V，R2=50Ω，当滑动变阻器的滑片P滑至中点时，安培表的示数为0.36A，求：

⑴变阻器的最大电阻值
⑵变阻器电阻最大时安培表的示数
⑶变阻器的电阻是否允许调到零，为什么

10．10．如图所示，电源电压保持不变，灯丝的电阻（恒定不变）RL是10Ω，R2的阻值是20Ω．当只闭合S时，电压表的示数是4V；当S、S1、S2都闭合时，电流表示数为0.9A．求：

（1）电源电压；
（2）R1的阻值．
11．甲图为某同学设计的一电子温度计的电路原理图．电源电压恒为6V，电压表量程为0～3V，R0是定值电阻，Rt是热敏电阻，其阻值随温度变化的图象如图乙所示．将热敏电阻放入标准大气压下的冰水混合物中时，电压表示数为2V．

（1）电阻R0的阻值为多大？
（2）在电路正常工作时，此电子温度计能测量的最高温度为多少？
（3）在不改变电表的条件下，要增大电子温度计的测温范围，应如何调整？（写出两条）

四、综合题
12．光敏电阻的阻值随光照射的强弱而改变．“光强”表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉（cd）．实验测得光敏电阻的阻值R与光强E间的关系如图所示，根据图象解答下列问题：

（1）光敏电阻的阻值随光强的增大而________，随光强的减小而________．
（2）当光强为E1时，光敏电阻的阻值为R1；当光强为E2时，光敏电阻的阻值为R2 ， 那么它们之间的关系式为R1/R2=________（用E1、E2表示）．
（3）将光敏电阻R、定值电阻R0、电流表、开关和电源连接成图所示电路．闭合开关，逐渐增大光敏电阻的光照强度，那么_______（填正确答案的序号）．
A． 电流表的读数增大，光敏电阻两端的电压也增大
B． 电流表的读数增大，但光敏电阻两端的电压减小
C． 电流表的读数减小，但光敏电阻两端的电压增大
D． 电流表的读数减小，光敏电阻两端的电压也减小
（4）在如图电路所示电路中，电源电压为6V，当光照强度为4.5cd时，电流表的读数为0.5A．则定值电阻R0的阻值为________Ω．
