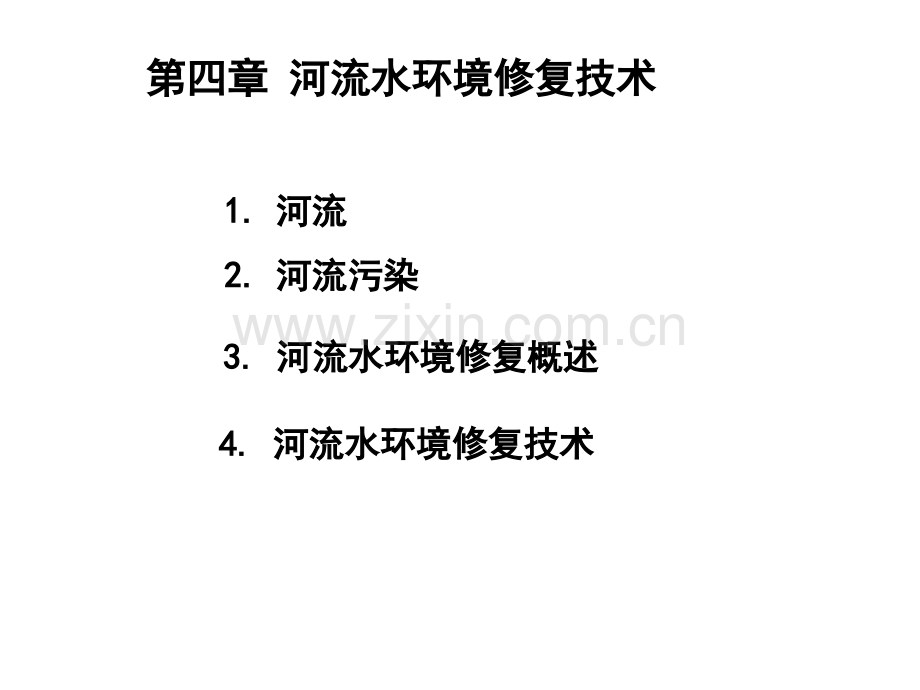

1.1.河流河流2.2.河流污染河流污染第四章第四章 河流水环境修复技术河流水环境修复技术3.3.河流水环境修复概述河流水环境修复概述4.4.河流水环境修复技术河流水环境修复技术1.背景知识介绍河流背景知识介绍河流背景知识介绍河流河流流域河流流域背景知识介绍河流水力学背景知识介绍河流泥沙背景知识介绍河流生态背景知识介绍河流生态大型水生植被：浮游类、根生类植物微型植物：藻类，1-300m河流动物：软体动物、蠕动动物、甲壳动物、昆虫、鱼类细菌和真菌：存在水流、底泥、石头和植物表面4.2.河流污染由于人类的活动，使得河流中某些物质的浓度增加，当排入河流中的物质的量超过自净能力对其降解、转化的量，改变了河流原有生态系统的能量交换和物质循环过程，破坏了河流生态系统的结构与功能，影响了人类对河流的可持续利用时，便形成了污染概念概念河流污染现状河流污染现状世界自然基金会2007年3月公布亚洲五在河流已成为世界上遭受破坏最严重的河流，包括长江、萨尔温江（怒江）、印度河、恒河、湄公河中国七大河流污染程度由重到轻的顺序：海河、辽河、黄河、淮河、松花江、长江和珠江河流污染参数河流污染参数氨氮、化学需氧量、高锰酸盐、五日生化需氧量、溶解氧、挥发酚河流污染源的分类河流污染源的分类根据污染来源：外部污染源、内部污染源根据排入水体的方式：点污染源和面污染源根据污染物的类型：物理性污染、化学性污染和生物性污染污染物在河流中的传输1.1.泥沙对污染物的传输泥沙对污染物的传输v吸附作用是决定河水系统中的污染物分布和归属的一个重要控制机制。吸附作用吸附作用 +沉淀、共沉淀、凝聚、絮凝、胶化和表面络合沉淀、共沉淀、凝聚、絮凝、胶化和表面络合v河流可携带大量泥沙和溶解性物质，进行远距离搬运输送。v悬移式泥沙对河流污染物的传输起决定性作用。n细颗粒泥沙吸附能力较强，能吸附大量有机污染物和营养盐n细颗粒泥沙传输距离较远 平均传输距离：细小颗粒10000m/a,沙子1000m/a,卵石100m/av河底积泥也对污染物的储存、迁移和转化起着重要河底积泥也对污染物的储存、迁移和转化起着重要作用，且受多个因素影响。作用，且受多个因素影响。v外在因素：地质条件、地貌、土壤类型、气候变化以及河流管理调度等。v内部因素：颗粒尺寸、河床结构、河岸材料、植被特征、河边植被、河谷坡度、河道形态、沉积泥沙的形态等。v一般来说，沉积物长期处于沉降状态。但在长期暴露或发生风化以及生物作用下，与沉积物结合的污染物可能会释放进入环境。污染物在河流中的传输v实际上，有机化合物在沉积物中的吸着存在着二种主要机理实际上，有机化合物在沉积物中的吸着存在着二种主要机理分配作用吸附作用溶解作用，吸附等温线是线性的范德华力，及各种化学键如氢键、离子偶极键、配位键等的作用；吸附等温线是非线性的。2.有机物的迁移转化污染物在河流中的传输2.2.有机物的迁移转化有机物的迁移转化分配系数（分配系数（Kd）有机物在沉积物与水之间的分配，往往可用分配系数有机物在沉积物与水之间的分配，往往可用分配系数(Kd)表示表示：Kd=Cs/CwCs、Cw分别为有机物在固相沉积物中和水中的平衡浓度。针对类型各异、组分复杂的有机组分针对类型各异、组分复杂的有机组分,引入引入标化分配系数标化分配系数(Koc)：Koc=KdfOCKoc标化的分配系数，即以有机碳为基础表示的分配系数；fOC沉积物中有机碳的质量分数。有机物份额分配系数可通过摇瓶实验法直接测定，或通过与辛醇-水分配系数（Kow）的关系估算：Log Koc=0.944 Log Kow-0.485 lgKow=5.00-0.67lg(Sw103Mr)Sw有机物在水中的溶解度，mg/L；Mr有机物的分子量。v当水体条件发生改变是，沉积物中的有机物可能重当水体条件发生改变是，沉积物中的有机物可能重新释放进入水相。新释放进入水相。v如：降雨将导致河流有机物含量增加：如：降雨将导致河流有机物含量增加：1）降水通过地表浸流将地表污染物冲刷进入河流2）降水径流形成侧向淋溶将土壤表面的水溶性有机物冲进河道，尽管河水具有一定稀释作用，但大多数情况下，有机物浓度呈升高变化，尤其是在每年的几次初期降雨期间，有机负荷比较大。2.2.有机物的迁移转化有机物的迁移转化污染物在河流中的传输3.3.河床底泥化学变化过程河床底泥化学变化过程v底泥成分底泥成分矿物质：各种金属盐、氧化物有机质：天然有机物，如腐殖质(占70-80%)蛋白类、多糖、脂肪酸和烷烃等(占20-30%)流动相：水、气自然胶体发挥极为重要的作用，为粘土矿物、有机质、活性金属水合氧化物和二氧化硅的混合物。腐殖质腐殖质含羧基（COOH）和羟基（OH）取代的芳香烃结构，可通过离子交换、表面吸附、螯合络合、絮凝等作用，固定有机物、重金属有机物质量比仅占2%左右，但是从表面积来看约占90%。因此沉积物中的有机质与周围环境的离子、有机物和微生物等相互作用起着主要的作用。例如：氧化铝颗粒吸附有机质后，等电点从pH=9 下降至5左右，说明沉积物表面的负电荷与有机质的阴离子基团相关。污染物在河流中的传输4.4.重金属离子的迁移转化重金属离子的迁移转化v河流水体中重金属离子的主要来源河流水体中重金属离子的主要来源地质自然风化作用矿山开采排放的废水和尾矿金属冶炼和化工过程排放的废水垃圾渗滤液v重金属在沉积物中的形态重金属在沉积物中的形态可交换态、有机质结合态、碳酸盐结合态、(铁锰铝)氧化物结合态v主要的传输过程主要的传输过程吸附与解吸、凝聚与沉积、溶解与沉积污染物在河流中的传输4.4.重金属离子的迁移转化重金属离子的迁移转化v重金属污染物进入天然河流水体后，将很快迁移至底泥沉积物中。因此底泥底泥是重金属污染物在河流中迁移输送的主要载体，也是主要归宿。v一定条件下，重金属离子会从底泥中重新释放出来。一定条件下，重金属离子会从底泥中重新释放出来。水力冲刷、底泥疏浚以及某些地区发生酸沉降等都会在不同程度的影响重金属离子的形态和转化。v例如：微生物在厌氧-兼氧-好氧状态之间转换导致重金属氧化还原状态发生变化，由沉淀状态转化为溶解状态；同时厌氧过程产生具有较强络合能力的有机酸分子，pH下降，氢氧化物重新溶解；另外有机酸通过络合作用使非溶解态的重金属离子转化为溶解态；微生物还能直接以金属离子为电子受体或供体，改变其价态。5.5.河流活性金属元素河流活性金属元素铁的变化铁的变化v铁和锰称为河流中的活性金属元素v铁在含氧水中主要由腐殖质所携带，Fe倾向与溶解性高分子有机物结合。Fe3+容易与有机物的羧基和羟基官能团络合不仅能增加溶解性铁离子浓度，还能抑制铁氧化物的形成、铁和磷之间的反应。v底泥空隙中以厌氧为主，铁离子主要以亚铁离子态存在；底泥表面的好氧/厌氧边界区，是有机铁胶体形成的主要区域，也是物质化学转化和循环的关键地方。污染物在河流中的传输5.5.河流活性金属元素河流活性金属元素铁的变化铁的变化v铁会影响底泥有机物的降解：铁在细菌分解代谢有机物过程中可充当电子受体、供体有机铁络合物容易吸收紫外光发生光化学反应较高的铁含量可促进腐殖质的絮凝和沉淀（河床截留有机物的主要途径之一）v微生物影响河水和底泥中的铁浓度夏季，微生物活性达到高峰，氧化有机物，消耗溶解氧导致厌氧状态，容易引起铁和锰氧化物的离解。6.6.营养盐的累积输送和释放营养盐的累积输送和释放v磷在沉积物中的形态磷在沉积物中的形态无机态磷：钙、镁、铁、铝形式的盐有机态磷：核酸、核素以及卵磷脂等少量吸附态和交换态的磷v一般河流水体中，铁磷浓度比较高，钙磷其次，铝磷最低一般河流水体中，铁磷浓度比较高，钙磷其次，铝磷最低大部分磷由泥沙携带大部分磷由泥沙携带v沉积物中的磷和氮化合物的迁移转化过程包括：沉积物中的磷和氮化合物的迁移转化过程包括：各种化学、生物反应：吸附、生物分解和溶出物理过程：沉淀、分配和扩散等v沉积物是磷迁移的载体、沉积的归宿和转化的起点沉积物是磷迁移的载体、沉积的归宿和转化的起点污染物在河流中的传输氮和磷的释放机制不同氮和磷的释放机制不同氮和磷的释放机制不同氮和磷的释放机制不同（一）推流迁移（一）推流迁移:（二）分散迁移（二）分散迁移（三）污染物的衰减和转化（三）污染物的衰减和转化污染物在水中的运动特征分子扩散分子扩散湍流扩散湍流扩散弥散弥散推流作用只改变水流中污染物的位置，并不推流作用只改变水流中污染物的位置，并不能降低污染物的浓度。能降低污染物的浓度。污染物在河流中的混合和稀释过程污染物在河流中的混合和稀释过程污染物在河流中的混合和稀释过程污染物在河流中的混合和稀释过程v河流的稀释能力和效果取决于河流的水力推动和扩散能力。河流的稀释能力和效果取决于河流的水力推动和扩散能力。v扩散作用包括：分子扩散、对流扩散和紊流扩散扩散作用包括：分子扩散、对流扩散和紊流扩散河流水的推移作用、分散作用和衰减作用过程河流水的推移作用、分散作用和衰减作用过程I IIIIIIIIIII图图I I为推流迁移：为推流迁移：a=A a=A，x x1 1=x x0 0图图IIII为推流迁移为推流迁移+分散：分散：a=A a=A，x x1 1 x x0 0图图IIIIII为推流迁移为推流迁移+分散分散+衰减：衰减：aA a x x0 0v水质模型是一个用于描述物质在水中混合、迁移等变化过水质模型是一个用于描述物质在水中混合、迁移等变化过程的数学方程，即描述水体中污染物与时间、空间的定量程的数学方程，即描述水体中污染物与时间、空间的定量关系。关系。河流水质模型水质模型的分类：水质模型的分类：1、按水域类型：河流、河口、河网、湖泊2、按水质组分：单一组分、耦合组分（BOD-DO模型）、多重组分（比较复杂，如综合水生态模型）3、按水力学和排放条件：稳态模型、非稳态模型284.4.4.4.按空间按空间按空间按空间维数分类维数分类维数分类维数分类零维水质模型:3个方向都不考虑一维水质模型:仅考虑纵向二维水质模型:考虑纵向、横向三维水质模型:3个方向河流水质模型一维模型（稳态）一维模型（稳态）假设条件：假定只在假设条件：假定只在X X方向上存在污染物浓度梯度方向上存在污染物浓度梯度x xy yz z河流某一断面上一点的污染物浓度河流某一断面上一点的污染物浓度C C的相关条件：的相关条件：q河流流量河流流量Q(Q(m m3 3/s)/s)q断面的平均流速断面的平均流速ux(m/s)m/s)q纵向弥散系数纵向弥散系数Dx(m m2 2/s)/s)q排入污水的流量排入污水的流量q(m m3 3/s)/s)q污水中某种污染物的浓度污水中某种污染物的浓度cz(mg/L)(mg/L)q河流中某种污染物的本底浓度河流中某种污染物的本底浓度c1(mg/L)(mg/L)q排放点完全混合后的初始浓度排放点完全混合后的初始浓度c0(mg/L)(mg/L)q污染物的衰减速度常数污染物的衰减速度常数K稳态：污染物在某一空间位置的浓度稳态：污染物在某一空间位置的浓度不随时间变化。不随时间变化。l河流生态系统健康评价早期管理仅考虑由污染引起水体理化性质的变化，制定了水环境质量标准，进行水水体质量评价。我国的地表水环境质量标准（GB3838-2002），将地表水体分成I-V类。仅凭水质指标进行河流生态系统评价的弊端：污染的复杂化、多样化，使得人们难以监测全部污染物；不能很好反映出流域环境变化对水生生物的影响；类主要适用于源头水、国家自然保护区；类主要适用于集中式生活饮用水地表水源地一级保护区、珍稀水生生物栖息地、鱼虾类产场、仔稚幼鱼的索饵场等；类主要适用于集中式生活饮用水地表水源地二级保护区、鱼虾类越冬场、洄游通到、水产养殖区等渔业水域及游泳区；类主要适用于一般工业用水区及人体非直接接触的娱乐用水区；类主要适用于农业用水区及一般景观要求水域。地表水环境质量标准（GB3838-2002）物理/化学指标：水质指标、沉积次序与组成、土壤和沉积侵蚀、流量、河道河床形态学、河岸带和湿地结构与水力学等生物学指标：大型无脊椎动物、鱼类、植物综合指标：综合考虑物理/化学指标、生物指标和人类利用价值的指标1972年美国清洁水法明确提出河流保护的目标是维持和恢复河流系统的完整性利用生物群落构建的多参数评价方法得到广泛的应用l河流评价方法多指标指数法IBI指数(IndexofBioticIntegrity)：IBI是一种多指标指数,其特点是将测试点的生物群落的结构、物种组成、数量及生物量等与参照点对比,得出相应的IBI值,从而得到河流的健康情况。（美国）河流状况指数(ISC:IndexofStreamCondition)是一个包括河流5种状况(水力学、物理形式、河岸带、水质、水生动物等)的综合指标。对这些指标的状况按4,3,2,1,0五级进行评分,然后按模型进行计算,得出ISC指数。（澳大利亚）WFD指标(waterFrameworkDireetive)(欧盟)基于河流中的生物(如深水大型无脊椎动物等);河流按类型划分并与其对应的参照类型对照;河流状况与未受干扰的原始状况对比;分为5级(优、良、中、差、特差):生物元素应考虑其组成、丰度、无脊椎动物种类多样性水平、敏感的种类与不敏感种类的比例参照点位的识别：河道基本维持自然状态；上游基本无任何农作物与村庄；无林木采伐；样点周围认为干扰较少u 国内河流生态健康评价方法2005年，长江水利委员会“维护健康长江，促进人水和谐”，出台了健康长江指标体系，包括河道生态需水量满足程度、水功能区水质达标率等18个指标；黄河“维持黄河健康生命”的治河新理念，以“提防不决口，河道不断流，污染不超标，河床不提高”作为黄河保护的终极目标；珠江水利委员会提出了“当好河流代言人，维护珠江健康生命，建设绿色珠江”的治水工作思路。河流生态调查技术方法孟伟 张媛 渠晓东等编著u河流生境要素调查技术u河岸带植被与土壤调查技术u河流水质及沉积物调查技术u浮游生物和着生藻类调查技术u河流大型底栖动物、鱼类和大型水生植物调查技术u河流生态健康评价标准的确定方法问卷调查法：专家意见评判法的一种，通过事先拟好备择答案的标准问卷，向有关专家学者及地方政府决策者进行问卷发放与回收，在回收问卷答案的基础上，将问卷人的答案按照一定的规则转换成定量数据，以此来确定指标的具体标准。标准法：利用一些国际、国内标准来确定具体指标的健康程度，对标准的定量化工作科通过查询标准手册获得。参照系法：将未受干扰的对照点的状态当做健康的标准。将河流生态健康标准划分为：I级、II级、III级（临界状态）、IV级、V级河流健康综合指数RHI河流水文状况B1河流环境状况B2河流生物状况B3河流形态结构B4河岸带状况B5月平均径流量的变化C11水温的季节变化C12汛期和非汛期的水位变化C13流速、流态状况C14沿岸取水引起径流变化C15水质污染状况C21底泥污染状况C22浮游植物C31浮游动物C32底栖动物C33鱼类资源C34河道改造程度C41河道弯曲程度C42河道形态多样性C43河床稳定性C44河岸稳定性C51河岸缓冲带宽度C52河岸硬化状况C53河岸植被状况C54亲水景观舒适度C55u评价指标确定I级级II级级III级级IV级级V级级月平均径流量的变化变化小变化不大变化较大变化大变化很大水温的季节变化变化小变化不大变化较大变化大变化很大汛期和非汛期水位变化变化小变化不大变化较大变化大变化很大流速、流态状况流速流态变化很大，有较多的流速缓急不同的区域不同断面流速流态变化加大不同断面流速流态变化一般流速缓慢，各断面流速无变化水体基本不流动，或与其他河流隔离沿岸取水引起径流变化不明显，无影响不明显，有影响，影响不大较明显，但影响不大较明显，且影响较大明显，且影响较大鱼类资源种类很丰富，珍稀鱼类存活状况几乎不受影响种类很丰富，珍稀鱼类存活状况基本不受影响珍惜鱼类个别种类受协珍惜鱼类很少部分存在珍惜鱼类基本灭绝河道改造程度无渠化和淤积，河流保持自然状态存在少量拓宽、挖深河道等现象，无明显渠化存在部分渠化、两岸筑有堤坝渠化严重、两岸筑有堤坝、但河床未经渠化渠化严重，河道内生境极大改变河道弯曲程度保存自然弯曲状态、未经截弯取直保持自然弯曲状态，有少部分经截弯取直截弯取直后已经进行一定程度的恢复大部分经过截弯取直，河道仅有少部分弯曲经过截弯取直，河道笔直河流形态多样性河流形态多样，栖息地面积很大，数量很多河流形态多样，栖息地面积大，数量多河流形态多样，有栖息地，但面积不大，数量也不多河流形态单一，只有少量栖息地河流形态单一，没有栖息地河床稳定性不存在明显的河床侵蚀或淤积，河床稳定河床有一定的侵蚀或淤积，河床较稳定中等程度的退化或淤积，河床较不稳定河床稳定性较差河床严重退化或淤积，极不稳定河岸稳定性无明显侵蚀轻微侵蚀中度侵蚀侵蚀严重常用崩岸河岸硬化状况几乎无硬化硬化比例不大硬化占了一定比例硬化比例较大硬化比例很大河岸植被状况很好较好一般不好极差亲水景观舒适度很好较好一般不好极差u 评价指标分析及评价标准说明1.河流水文状况B1（1）月平均径流量的变化C11：反应流量的均匀性。变化越大，即流量分配不均匀，不利于河岸生物的生长。采用定性描述，采用查找历史资料和现场调查评价的方法。（2）水温的季节变化C12：水中的生物根据水温的变化不断调整自己的生理状况和生活习性适应水温的变化。采用定性描述，采用查找历史资料和现场调查评价的方法。（3）汛期与非汛期水位变化：差异小，水生生物的环境变化小，较容易适应。采用定性描述，采用查找历史资料和现场调查评价的方法。（4）流速、流态状况C14：（5）沿岸取水引起径流变化C152.河流水环境状况B2（1）水质污染状况C21式中Pij为i指标的单向污染指数；Cij为i指标在采样点j的实测值；Sij为i指标的评价标准，参照地表水环境质量标准（GB3838-2002）的III类标准；n为监测指标数目；m为研究河道监测断面（点位）数目。采用水质平均污染指数（WQI）来表征河流水质污染状况、参与评价的项目为BOD5、COD、NH3-N,TN,TP（2）底泥污染状况C22式中n为监测指标数目；m为研究河道监测断面（点位）数目；Ci为i指标的实测值；Coi为i指标的标准，参照土壤环境质量标准（GB15618-1995）的三级值。3.河流生物状况B3（1）浮游植物C31：浮游植物是水体营养状况最直接的反映。具体采样和分析方法参照国家标准，评价根据Shannon-Wiener生物多样性指数H进行评判。式中N为样品生物总个体数；Ni为第i种生物的个体数。水体受的污染越严重，水体中生物种类相对减少，个别耐污种类数量增多，多样性指数就会下降。（2）浮游动物C32：通常的浮游动物包括原生动物、桡足类、轮虫和枝角类，由于浮游动物易受水温、pH值、盐度及有毒污染物的影响，因此，利用有效的浮游动物知识可对各类环境因子做出相应指示。采用Shannon-Wiener生物多样性指数H进行评判。正常水体中浮游动物种类多、数量少；重度污染水体（重金属、有机污染）中几乎所有水生生物都不能生存；富营养化水体中，耐污种类形成优势种群。（3）底栖动物C33：底栖无脊椎动物是重要的指示生物，其群落结构和功能变化时与河流环境因子存在相关关系，其结构变化能较好地反应河段生境条件的变化。具体采样和分析方法参照国家标准，评价采用Goodnight修正指数（G.B.I.）得分进行评判。N为样品中大型底栖无脊椎动物总个数；Noli为样品中寡毛类的个体数。（4）鱼类资源C34：主要在鱼类种类的丰富情况与珍稀鱼类的存活情况，通过定性描述来反应，珍稀水生动物的选择根据河流的历史资料和具体资料确定。4.河流形态结构B4（1）河道改造程度：河道拓宽、护岸渠化、河道裁弯取直，修建大坝，上述改造有利用提高防洪排涝及航运能力，但改变了河流基本布局，影响了河流水文。评分基于对河流改造历史进行了解和实地调查。（4）河床稳定性：河床退化或淤积严重都是河床不稳定的表现。结合现场评价并拍照进行对比给予评分。（2）河道弯曲程度：河流的弯曲在一定程度上制约河流对流水、沉积物以及污染物的输送能力。国内邓志强等人研究曲率1.4-1.6的河流可在最低管理维护水平下，具有最大的水沙容量与最好的洪水输送能力。并指出建立与环境功能相协调的自然弯曲型河流，可是河流充分发挥生态环境功能。评分基于对河流改造历史进行了解和实地调查。（3）河流形态多样性：指河流洲滩、叉道等栖息地类型的大小、数量的变化。它反映了河流生物栖息地的变化情况。定性标准，基于实地调查。5.河岸带状况B5（1）河岸稳定性C51：实地调查及拍照对比给予评分（2）河岸缓冲带宽度C52：基于实地调查给予相应的评分；（3）河岸硬化状况C53：实地调查，结合形影的专家评定等级方法；（4）河岸植被状况C54：实地调查以及拍照给予相应的评分；（5）亲水景观舒适度C55:实地调查以及拍照对比与专家打分；第一代水污染：黑臭、缺氧第一代水污染：黑臭、缺氧第二代水污染：有毒化学品、重金属第二代水污染：有毒化学品、重金属第三代水污染：富营养化；第三代水污染：富营养化；n 河流污染河流污染4.3.4.3.河流水环境修复河流水环境修复4.3.4.3.河流水环境修复河流水环境修复河流修复是指将受污染的河流恢复至原来没有受污染的状态，或者恢河流修复是指将受污染的河流恢复至原来没有受污染的状态，或者恢复到某种合适的状态，在实际修复过程中，指适当修复，即恢复河流复到某种合适的状态，在实际修复过程中，指适当修复，即恢复河流的生态功能，又能满足人类的需求。的生态功能，又能满足人类的需求。第一阶段：单一水质恢复第一阶段：单一水质恢复第二阶段：河流生态系统恢复第二阶段：河流生态系统恢复小型溪流小型溪流第三阶段：单个物种恢复为标志的大型河流生态恢复第三阶段：单个物种恢复为标志的大型河流生态恢复第四阶段：大型河流生态修复及流域尺度整体修复第四阶段：大型河流生态修复及流域尺度整体修复第一个阶段治理第一个阶段治理(1858-1891)(1858-1891)：主要侧重于污水截污和化学处理，将污水截：主要侧重于污水截污和化学处理，将污水截流输送至下游用化学沉淀法进行初步处理；流输送至下游用化学沉淀法进行初步处理；第二阶段治理第二阶段治理(1900-(1900-至今至今)：主要侧重于污水管道以及污水处理厂建设，采：主要侧重于污水管道以及污水处理厂建设，采用活性污泥法和河流曝气等措施。用活性污泥法和河流曝气等措施。19世纪上叶，伦敦人口增长带来大量的生活污水，未经任何处理直接排入泰晤士河的世纪上叶，伦敦人口增长带来大量的生活污水，未经任何处理直接排入泰晤士河的感潮河段。感潮河段。1850年，法律规定所有废水年，法律规定所有废水废物都必需流入地下排水道，进一步导致河废物都必需流入地下排水道，进一步导致河流水质状况更加恶化流水质状况更加恶化v莱茵河莱茵河20002000年行动计划分年行动计划分3 3个阶段实施：个阶段实施：第一阶段第一阶段(1987-1990)(1987-1990)：首先确定：首先确定“优先治理污染物质优先治理污染物质”清单，包括重金清单，包括重金属汞属汞铅铅氮磷和其它有机物等；氮磷和其它有机物等；第二阶段第二阶段(1990-1995)(1990-1995)：制定具体措施，要求工业生产和城市污水处理厂：制定具体措施，要求工业生产和城市污水处理厂采用新技术，减少水体和悬浮物污染；采用新技术，减少水体和悬浮物污染；第三阶段是强化阶段第三阶段是强化阶段(1995-2000)(1995-2000)：采取必要的补充措施全面实现莱茵河：采取必要的补充措施全面实现莱茵河的治理目标。的治理目标。莱茵河近莱茵河近1/2在德国境内，高速发展的工业导致大量工业污染物排入河流，导致水质急剧在德国境内，高速发展的工业导致大量工业污染物排入河流，导致水质急剧恶化。莱茵河治理，从河流整体生态系统出发，把鲑鱼回到莱茵河作为治理效果的标志。恶化。莱茵河治理，从河流整体生态系统出发，把鲑鱼回到莱茵河作为治理效果的标志。鲑鱼鲑鱼-2000计划计划n苏州河污染治理计划分苏州河污染治理计划分3 3个阶段实施：个阶段实施：第一阶段第一阶段(1993-1995):(1993-1995):合流污水治理一期工程投入进行。合流污水治理一期工程投入进行。第二阶段第二阶段(1995-1996):(1995-1996):提出提出“截流截流清底清底引清引清裁湾裁湾立法立法”1010字方针。字方针。第三阶段第三阶段(1996-2010):(1996-2010):又提出苏州河治理的方针：又提出苏州河治理的方针：“一治水为中心，全面规划，一治水为中心，全面规划，远近结合，突出重点，分步实施远近结合，突出重点，分步实施”，实施苏州河水质变清。，实施苏州河水质变清。苏州河源于江苏太湖，由于工业废水和生活污水导致苏州河污染日益严重。污染的主要原苏州河源于江苏太湖，由于工业废水和生活污水导致苏州河污染日益严重。污染的主要原因：生产因：生产生活污水的排放生活污水的排放底泥中有机物的释放底泥中有机物的释放截流系统溢流截流系统溢流不利水动力条件不利水动力条件船船舶污染及市政雨污水泵站的排放等。舶污染及市政雨污水泵站的排放等。河流水环境修复一般程序河流水环境修复一般程序明确河流的基本情况明确河流的基本情况诊断河流生态系统退化的原因诊断河流生态系统退化的原因确定修复目标和评价标准确定修复目标和评价标准制定河流修复计划制定河流修复计划监控和调整修复过程监控和调整修复过程维护维护4.4 4.4 河流水质净化及生态修复方法河流水质净化及生态修复方法l引水稀释/冲刷l强化自然修复l河水全量集中净化法p薄层流净化技术p砾间接触氧化p河道稳定塘p人工湿地引水的直接作用是加快水体交换，缩短污染物滞留时间，从引水的直接作用是加快水体交换，缩短污染物滞留时间，从而降低污染物浓度指标，使水体水质得到改善；而降低污染物浓度指标，使水体水质得到改善；水体的流动性加强了沉积物水体的流动性加强了沉积物-水体界面物质交换，缺氧水体界面物质交换，缺氧-好氧，好氧，提高水体自净能力；提高水体自净能力；死水区，非主流区重污染河水得到置换；死水区，非主流区重污染河水得到置换；引水冲污和换水稀释在湖泊富营养化治理中有应用实例,对于污染严重且流动缓慢的河流也可考虑采用。4.4.1 4.4.1 引水冲污引水冲污/换水稀释换水稀释以东湖为中心，将东湖等以东湖为中心，将东湖等6个主要湖泊以及青潭湖、个主要湖泊以及青潭湖、竹子湖、水果湖、内沙湖、竹子湖、水果湖、内沙湖、陈家堰等湖泊与长江通连，陈家堰等湖泊与长江通连，形成江、湖、港、渠为主形成江、湖、港、渠为主要组成部分的庞大水网。要组成部分的庞大水网。n武汉大东湖生态水网武汉大东湖生态水网“六湖连通六湖连通”工程工程引入江水，连通湖泊，让湖水流动起来实施河流污染物稀释技术的一般程序（1 1）首先分析确定污染物的流量）首先分析确定污染物的流量Qc,Qc,浓度浓度C,C,污染物质的性质和毒性特污染物质的性质和毒性特征，以及河流允许的污染物质浓度水平水征，以及河流允许的污染物质浓度水平水C Climlim(2)(2)计算排入河流中的污染物达到安全浓度平所需要的河流流量计算排入河流中的污染物达到安全浓度平所需要的河流流量Q Qlimlim,假假设沉淀和降解还没有发生或者其效应忽略不计，则设沉淀和降解还没有发生或者其效应忽略不计，则Qlim=C/Clim*QcQlim=C/Clim*Qc(3)(3)设河流已有流量为设河流已有流量为Q Q1 1,则完成稀释所需要调集的流量则完成稀释所需要调集的流量Q Qs s 为：为：Qs=Qlim-Q1-QcQs=Qlim-Q1-Qc污染物流量与参与稀释的河水流量之比称为稀释比，用污染物流量与参与稀释的河水流量之比称为稀释比，用n n表示表示N=Qc/QN=Qc/Q，Q Q指河流的一般流量指河流的一般流量如果河流中只有一部分河水参与了稀释作用，则参与稀释的河水与河水总流量如果河流中只有一部分河水参与了稀释作用，则参与稀释的河水与河水总流量之比为稀释系数之比为稀释系数,用用 表示：表示：=Qp/Q=Qp/Q，QpQp指参与稀释的河水流量指参与稀释的河水流量河流调水工程实例河流调水工程实例河流调水工程实例河流调水工程实例4.4.2 4.4.2 强化自然净化修复强化自然净化修复有目的地向河流输送能量和物质，强化河流的自我净化过程进而加快污染河流的修复过程主要类型主要类型河流水体曝气复氧技术河流水体曝气复氧技术生物试剂添加技术生物试剂添加技术河流水体曝气复氧技术河流水体曝气复氧技术悬挂链曝气装置（正悬挂链曝气装置（正/侧面图）示意图侧面图）示意图l移动式曝气采用可以快速移动的曝气设备,其优点是可以根据曝气河段水质的变化和航运要求,灵活调整曝气强度和曝气位置,使曝气更为经济、高效。l固定式曝气：当河水较深,需要长期曝气复氧,且曝气河段有航运功能要求或有景观功能要求时,一般宜采用固定式充氧站,即在河岸上设置一个固定的鼓风机房或液氧站,通过管道将空气或氧气引入设置在河道底部的曝气扩散系统,达到增加水中溶解氧的目的。德国：早在德国：早在2020世纪世纪8080年代德国年代德国EnscherEnscher河进行纯氧曝气复氧河进行纯氧曝气复氧;英国英国:从从18501850年英国有关部门在泰晤士河中安装大型充气设备，增加水年英国有关部门在泰晤士河中安装大型充气设备，增加水体中的溶解氧体中的溶解氧;美国：在美国：在2020世纪世纪70708080年代初期，圣克鲁斯港大量鱼死亡，然后在河口年代初期，圣克鲁斯港大量鱼死亡，然后在河口处安装曝气设备，解决了这一问题处安装曝气设备，解决了这一问题;澳大利亚：帕斯是澳大利亚西部的最大港口，在河沿岸固定地点进行复澳大利亚：帕斯是澳大利亚西部的最大港口，在河沿岸固定地点进行复氧曝气和河流移动式曝气，来改善当地水质氧曝气和河流移动式曝气，来改善当地水质;中国：上海苏州河支流新泾港下游是一条严重污染河道，对其进行纯氧中国：上海苏州河支流新泾港下游是一条严重污染河道，对其进行纯氧曝气来有效降低黑臭水体中的曝气来有效降低黑臭水体中的CODCOD浓度浓度;n 河道曝气在国内外河道治理中的应用河道曝气在国内外河道治理中的应用温州市龙湾区河道太阳能曝气u太阳能驱动河道曝气装置l生物直投法净化技术也称投菌法，向污染河流中投加微生物，提高污染物的降解效率；适合于直接向河道内投放的微生物包括硝化菌、有机污染物高效降解菌和光合细菌；最常投放的微生物有光合细菌（PSB）和高效微生物群（EM）光合细菌光合细菌:可分为游离态和固定化两种，其可将富营养化水可分为游离态和固定化两种，其可将富营养化水体中的磷吸收、氮分解释放、有机物转化为可被体中的磷吸收、氮分解释放、有机物转化为可被水生生物吸收的营养物，进而可加速水体的物质水生生物吸收的营养物，进而可加速水体的物质循环，净化水体循环，净化水体EMEM菌菌:采用发酵工艺把筛选出的好气和兼气性微生物加采用发酵工艺把筛选出的好气和兼气性微生物加以混合培养出的微生物群落，该群落含有以混合培养出的微生物群落，该群落含有1010个属个属8080多种微生物，主要有光合细菌、乳酸菌、酵母多种微生物，主要有光合细菌、乳酸菌、酵母菌和放线菌菌和放线菌4 4类类在原有河道中建设处理装置,或将污染河水引入紧靠河流的处理装置,处理全量的河水,河水经全量处理后再放回河流的下游。l河水全量集中净化法p薄层流净化技术p砾间接触氧化p河道稳定塘p人工湿地p生态浮岛u原有河道中建设处理装置：不通航的河道，且不能影响河道的泄洪功能，多为一些小型河流，如断头浜、盲肠河道的治理；u引入岸边处理装置：旁路净化法增加河面的宽度使水深变成数厘米深的薄层流通过河床,增大河水与河床的接触面积。原理:河流自净能力主要通过附着在河床及水生植物上的生物膜降解污染物来实现,单位面积微生物膜处理的水量越少,则处理的效果越好。薄层流净化技术采用增大生物膜的附着面积,以减少单位生物膜的处理水量而提高河床的自净能力。u 薄层流净化技术砾间氧化技术该技术通过在河流中放置一定量的砾石做充填层,使河流断面上微生物的附着膜变为多层,水中污染物在砾间流动过程中与砾石上附着的生物膜接触沉淀。u砾间接触氧化技术砾石河床：将泥质河床改造为砾石河床，当水流通过填入砾石河道中时,与砾石充分接触,大大提高了河流的自净能力,实例：韩国良才川水质生物生态修复设施水质净化设施主体是设于河流一侧的地下生物生态净化装置。采用卵石接触氧化法。即强化自然状态下河流中的沉淀、吸附及氧化分解现象。净化设施日处理能力为32000吨/日净化的工作流程如下：拦河橡胶坝（长18m，高1m）将河水拦截后引入带拦污栅的进水口，水流经过进水自动阀，经污物滤网进入污水管，污水管连接有4座污水孔墙，污水孔墙两侧各有一座接触氧化槽，共有8座。接触氧化槽长20m、宽13.6m、高14.8m，氧化槽中放置卵石，污水通过氧化槽得到净化后分别流入4座清水孔墙，再汇集到清水出水管中，由清水出口排入橡胶坝下游侧。橡胶坝：是用高强度合成纤维织物做受力骨架，内外涂敷橡胶作保护层，加工成胶布，再将其锚固于底板上成封闭状的坝袋，通过充排管路用水（气）将其充胀形成的袋式挡水坝。坝顶可以溢流，并可根据需要调节坝高，控制上游水位。实例：日本云佑川砾间接触氧化净化水质自云佑川引水至集水井，以沉水式泵抽取，经沉砂及拦污处理设施，进入曝气式砾间接触氧化净化槽处理后，一部分放流至绫濑川，一部分則回收作为附近亲水公园景观用水。实例：日本古崎净化场砾间接触氧化技术适用于污染物浓度较低的河流，当水体BOD高于30mg/L时，应增加曝气系统生态透水坝用于农业面源治理透水坝的主要作用是拦蓄径流，初步去除污染物，为后续净化单元提供自流的能力，使得后续系统的无动力运行成为可能，同时保证径流在系统中较长的停留时间，确保系统的净化效果。本发明针对山地小流域地区河流水体流速快、水深浅、侵蚀严重,非点源污染多伴随水土流失发生的特点,构建适合山地小流域多级生态的透水坝。通过构建多级透水坝的生态工程措施,可有效的增加流经小流域河流水体水深0.5-0.8米,起到减缓浅流小流域河流流速,沉降悬浮固体，增加跌水等作用,削减流经水体中的氮、磷、泥沙等,强化河流的自净能力以改善流经水体水质。专利号：201010138059.9发明名称：一种净化山地小流域水体的多级生态透水坝河道稳定塘n河道稳定塘河道稳定塘用于河水处理的稳定塘可以利用河边的洼地构建，对于中小河流（不通用于河水处理的稳定塘可以利用河边的洼地构建，对于中小河流（不通航、泄洪），还可以直接在河道上筑坝拦水构建河道滞留塘。航、泄洪），还可以直接在河道上筑坝拦水构建河道滞留塘。稳定塘对污水的净化过程与自然水体的自净过程相似，是一种利用天然净化能力处理污水的生物处理设施。n 河道稳定塘的类型河道稳定塘的类型 好氧塘修复好氧塘修复曝气塘修复曝气塘修复水生植物塘修复水生植物塘修复养殖塘修复养殖塘修复n 塘系统的组合塘系统的组合 处理处理-储存塘修复系统：适用于北方，冬季储存污水，春、储存塘修复系统：适用于北方，冬季储存污水，春、夏、秋进行修复。夏、秋进行修复。被污染河水被污染河水深兼性塘深兼性塘储存塘储存塘农田排水农田排水出水出水被污染河水被污染河水兼性塘兼性塘好氧塘好氧塘河水排灌河水排灌补充地下水补充地下水 在缺水的北纬在缺水的北纬4040地区：地区：多级稳定塘系统：江南地区水量丰富，不需要污水灌溉，利用多级稳定塘系统：江南地区水量丰富，不需要污水灌溉，利用氧化塘的水面种植多种水生植物，养殖鱼，贝，虾等，建立复氧化塘的水面种植多种水生植物，养殖鱼，贝，虾等，建立复杂的人工水生生态系统，对污染河水进行多级利用与修复。杂的人工水生生态系统，对污染河水进行多级利用与修复。被污染河水被污染河水浮游植物兼浮游植物兼性塘性塘鱼塘鱼塘鸭鹅养殖塘鸭鹅养殖塘芦苇塘芦苇塘稻田养鱼稻田养鱼出水出水出水出水沟塘结合型修复系统：将氧化沟及稳定塘连用的修复系统沟塘结合型修复系统：将氧化沟及稳定塘连用的修复系统沟塘结合型修复系统：将氧化沟及稳定塘连用的修复系统沟塘结合型修复系统：将氧化沟及稳定塘连用的修复系
