三极管的识别与检测.pdf

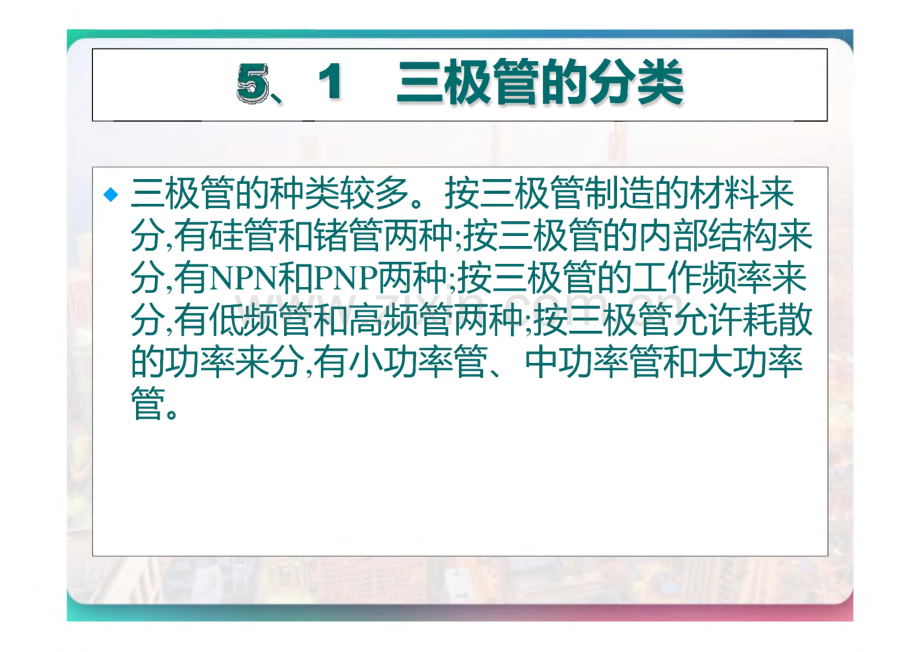

三极管的识别与检测敏1三极管的分类三极管的种类较多。按三极管制造的材料来 分，有硅管和错管两种;按三极管的内部结构来 分，有NPN和PNP两种;按三极管的工作频率来 分，有低频管和高频管两种;按三极管允许耗散 的功率来分,有小功率管、中功率管和大功率 管。5、1、1几种常见三极管的外形及特点 1、小功率三极管 通常情况下,把集电极最大允许耗散功率PCM 在1W以下的三极管称为小功率三极管。(a)金属封装(b)塑料封装 中功率三极管 中功率三极管主要用在驱动和激励电路，为 大功率放大器提供驱动信号。通常情况下,集电极最大允许耗散功率PCM在1 10W的 三极管称为中功率三极管。(a)塑料封装，M Vr(b)金属封装。3、大功率三极管 集电极最大允许耗散功率PCM在10W以上的 三极管称为大功率三极管。(a)金属封装(b)塑料封装/5、1、2贴片三极管的外形及特点 采纳表面贴装技术SMT(Surface Mounted Technology)的三极管称为贴片三极管。贴片 三极管有三个弓用却的，也有四个引脚的。在四 个引脚的三极管中，比较大的一个引脚是集电 极，两个相通引脚是发射极，余下的一个引脚是 I 5、1、3几种特别三极管的外形及特点 1、带阻尼三极管 带阻尼三极管是将三极管与阻尼二极管、保护 电阻封装为一体构成的特别三极管，常用于彩色 电视机和计算机显示器的行扫描电路中。12、差分对管差分对管是将两只性能参数相同的三极管封 装在一起构成的电子器件，一般用在音频放大 器或仪器、仪表的输入电路做差分放大管。3、达林顿管达林顿管是复合管的一种连接形式。它是将两只三极管或更 多只三极管集电极连在一起，而将第一只三极管的发射极直截 了当耦合到第二只三极管的基极，依次级联而成。(a)常见达林顿管外形C?.CoEQ Eo(b)达林顿管内部结构4、带阻三极管带阻三极管是指基极和发射极之间接有一只或两只电阻并与 晶体管封装为一体的三极管。由于带阻三极管通常应用在数字电路中，因此带阻三极管有时候又被称为数字三极管或者数 码三极管。5、2三极管的识别三极管在电路中常用字母“Q”、v或vr加数字表示、(b)PNP型三极管电路符号(a)NPN型三极管电路符号(c)带阻尼三极管电路符号(e)带阻三极管电路符号 5、2三极管的识别 5、2、1国产三极管型号的命名方法 国产三极管的型号命名由五部分组成 口 口口第五部分用字母表示规格号一第四部分用数字表示同一类型产品的序号一第三部分用字母表示三极管的类别第二部分用字母表示三极管的材料和极性第一部分用数字“3”表示主称和三极管 例如：1)三极管3AD50C:褚材料PNP型低频大功率 三极管，如图(a)所示；2)三极管3DG201B:硅材料NPN型高频小功 率三极管如图(b)所示。3 A D 50 C1-规格号-序号-低频大功率-PNP型、错材料-三极管3 D G 201 B1-规格号-序号-高频小功率-NPN型、硅材料-三极管(a)(b)5、2、2国外三极管的命名方法 1、日本半导体器件型号命名法有如下特点：Q)型号中第第一部&是数字塞示器件的茏型和有效电极期您如，用T”表示二极管，用2”表示三极管。而屏蔽用的接地的极不是有效电极。第二部分均为字母S,表示日本电子工业协会注册产品，而不表示材料和 极性。(3)荽三部分表示极性和类型。例如用A表示PNP型高频管，用J表示P沟道 场效应三极管。冰而，第三部分既不表示材料，也不表示功率的夫小。*/.二能蟹谣摩崎远遍列f%如,2SC2680型的最大额定耗散功率为200mW,而2SC2681的最大额定耗散 功率为100W。然而，登记顺序号能反映产品时间的先后。登记顺序号的 数卓越大，越是近期产品。，并不反映器第六、七两部分的符号和意义各公司不完全相同。(6)日本有些半导本分立器件的外壳上标记的型号，常手纳简化标记的方 法，即把2s省略。例如,2SD764,简化为D764,2SC502A简化为C502A。2、美国晶体管型号命名法的特点:墀鬣食既估计是一般晶体1 的型号命名法命名。定较早，又未作过改进 至辖性和类型，在型号匚不能反映出来例茹,2僻翥?o因此，仍有一些厂家按自己规定组成型号的第一部分是前缀，第五部分是后缀，中间的三部分为型号的 基本部分送去啬缀以外，凡型号以I N、2N或3N.开头的晶体管分立器件，大都是美国制造的，或按美国专利在其它国家制造的产品。第四部分数字只表示登记序号，而不含其它意义。因此,序号相邻的两.差特别大。例如2N3464为硅NPN,高频大功率管，而例如,2N3464为硅NPN,高频大功率管，而 双业管。鳏避嬴翻矗茬翟鬻嚏小簿瑜矗刑(6)登记序号数大的通常是近期产品。JAN2N2904”5、2、3三极管封装形式及管脚识别三极管的封装形式是指三极管的外形参数，也就是安装半导体三极管用的外壳。材料方 面，三极管的封装形式主要有金属、陶瓷、塑料形式结构方面，三极管的封装为 TOXXX,XXX表示三极管的外形;装配方式 有通孔插装（通孔式）、表面安装（贴片式）、直截了当安装;引脚形状有长引线直插、短 引线或无引线贴装等。常用三极管的封装形 式有TO-92、TO-126.TO-3、TO-220TO等。6少,-*a j a4 笆Imnvro i.iTO-251TO-252TO-263TO-92TO-220BECLz工SOT-23TO-18TO-39L N 工EBCLZ3.off极射电 基发集极极SOT-23ETO-220TO-3P(H)I S*912STO-223TO-941-Out2-Vcc 3-OSC4-GND三极管引脚的排列方式具有一定的规律。关于国产小功率金属封装三极管，底视图位置放置，使三个引脚构成等腰三角形的顶点上，从左向右依次为e、b、c;有管键的管子，从管键处按顺时针方向依次为e、b、c,其管脚识别图如图(a)所示。关于国产中小功率塑 封三极管使其平面朝向外，半圆形朝内，三个引脚朝上 放置，则从左到右依次为e b c,其管脚识别图如图(b)金属壳封装_3AXB彘CB(5E B C(b)CB&D(a)现今比较流行的三极管9011 9018系列为高 频小功率管，除9012和9015为PNP型管外，其余 均为NPN型管。常用90n 9018、1815系列三极管管脚排列 如图所示。平面对着自己，弓用却朝下，从左至右 依次是E、C、B,即1是发射极E,2是集电极C,贴片三极管有三个电极的，也有四个电极的。一般三个电极的贴片三极管从顶端往下看有 两边，上边只有一脚的为集电极，下边的两脚分别是基极和发射极。在四个电极的贴片三极管中，比较大的一个引脚是三极管的集电极，另有两个引脚相通是发射极,余下的一个是基极。5、2、4三极管的主要技术指标 1、电流放大系数B 电流放大系数是电流放大倍数,用来表示三极管放大 能力。依照三极管工作状态不同，电流放大系数又分 为直流放大系数和交流放大系数。直流放大系数是指在静态无输入变化信号时,三极管 集电极电流I C和基极电流I B的比值，故又称为直流放 大倍数或静态放大系数,一般用hFE或0表示。交流电流放大系数也叫动态电流放大系数或交流放 大倍数，是指在交流状态下，三极管集电极电流变化量 与基极电流变化量的比值,一般用B表示。B是反映三 极管放大能力的重要指标。2、耗散功率PCM耗散功率也叫集电极曩大允许耗敢宏至PCM便揖三极管参 数变化不超过规定允锌值时的最大集用极耗嵌功率。3、频率特性三极簟的电流放大缪与工作频率有关展姐三眩管超过了工 作频率范围,会造成放大能力降恁苣至失去放大榷用。4、集电极最大电流I CM集电极最大电流是指三极管集电瓶所允许通过的最大电流。一诙三极管枷下降，当吓降到正常值的电极电流I C上升会导笠 2/3时，集电极电流即为I CM。5、最大反向电压最大反向电压是指三极管在工作时所允许加的最高工作电压。一大反向电压包括集甫极一发射极反向击穿电压UCEO、/吸 U i-1-i-1-TCC dI 心白-FT i=|-+TT ET：r1-1极反向击穿电压UCBO以及发射极一基极反向击穿电压UEBO。6、反向电流三极管的反向电流包括集电极一基极之间的反向电流I CBO 和集电极发射极之间的反向电流I CEO。5、3三极管的检测 5、3、1指针式万用表检测三极管 1、指针式万用表检测普通三极管 指针式万用表判断普通三极管的三个电极、极性及好坏时，选 择Rx 100或Rx 1k挡位，常分两步进行测量判断。三颠倒，找基极;PN结,定极型 三极管的内部等效图如图5、18所示，测量时要时刻想着此图,从而达到熟能生巧。NPN型水一水nPNP型图5.18三极管的内部等效图找基极、定极型的测量示意图一次(b)反向电阻(“大”)(a)正向电阻(“小”)(2)判断基极、集电极一顺箭头，偏转大;测不准,动嘴巴基极找到之后，判断出PNP型或NPN型,再找发射极和集电极。R nH=F 2、带阻三极管的检测 带阻三极管检测与普通三极管基本类似，但由于其内部接有电阻，故检测出 来的阻值大小稍有不同。以图5、21中的NPN型三极管为例，选用指针式 万用表，量程置于Rx 1K档，若带阻三极管正常，则有如下规律：B、E极之间正反向电阻都比较小（具体测量值与内接电阻有关），但B、E极 之间的正向电阻（黑笔接B红笔接E）会略小一点因为测正向电阻时发射结 会导通。B、C极之间正向（黑笔接B,红笔接C）电阻小，反向电阻接近无穷大。E、C极之间正反向电阻（黑笔接C,红笔接E）都接近无穷大。检测结果与上述不相时,可判断为带阻三极管损坏。E 3、带阻尼三极管的检测这嵯窗 带阻尼三极管检测与普通三极管基本类似，但由于其 内部接有阻尼三极售，故检测出3同。以图5、21中的&PN型三极_一 一万用表，量程置于Rx 1K档,若带阻尼三极管正常，则有 如下规律：B、E极之间正反向电阻都比较小，但其正向电阻（黑 笔接B,红笔接E）会略小一点。B、C极之间正向电阻（黑笔接B,红笔接C）小,反向电 阻接近无穷大。E、C极之间正向电阻（黑笔接C,红笔接E）接近无穷大,反向电阻特别小（因为阻尼二极管会导通）。检测结果与上述不相时，可判断为带阻尼三极管损坏。4、达林顿（复合管）三极管的检测 以图中的NPN型达林顿三极管为例，选用指针式万用表，量程 置于Rx 10K档,若达林顿三极管正常，则有如下规律：B、E极之间正向电阻（黑笔接B,红笔接E）小，但其反向电阻无 穷大。B、C极之间正向电阻（黑笔接B,红笔接C）小，反向电阻接近无 穷大。E、C极之间正反向电阻都接近无穷大。检测结果与上述不相时，可判断为达林顿三极管损坏。今 OI VT 5、3、2数字式万用表检测三极管 利用数字万用表不仅能够判别三极管管脚极性、测量管子的共发射极电流放大系数hFE,还能够鉴别 硅管与楮管。由于数字万用表电阻挡的测试电流特 别小，因此不适用于检测三极管，应使用二极管挡或 hFE挡进行测试。将数字万用表置于二极管挡位，红表笔固定任接某个弓I脚，用黑表笔依次接触另外两个弓I脚，假如两次显 示值均小于IV或都显示溢出符号0L或T,则红 表笔所接的引脚就是基极B。假如在两次测试中,一 次显示值小于IV,另一次显示溢出符号0L”或T（视不同的数字万用表而定），则表明红表笔接的 引脚不是基极B,应更换其它引脚重新测量，直到找出 基板B为止。基极确定后,用红表笔接懿，黑表笔依次接触另外两个引脚，假如显示屏上的数值都显示为0、600-0s 800V,则所测三极 管属于硅NPN型中、小功率管。其中，显示数值较大的一次，黑表笔所接引脚为发射极。假如显示屏上的数值都显示为0、4000、600V,则所测三极管属于硅NPN型大功率管。其中，显示数值大的一次，黑表笔所接的引脚为发射极。用红表笔接基极，黑表笔先后接触另外两个引脚，若两次都显 示溢出符号OL或调换表笔测量，即黑表笔基极,红表笔 接触另外两个引脚，显示数值都大于0、400V,则表明所测三极 管属于硅PNP型，此时数值大的那次，红表笔所接的引脚为发 射极。数字力用表在测量过程中，若显示屏上的显示数值都小于0、400v则所测三极管属于诸管。感谢您的聆听!
