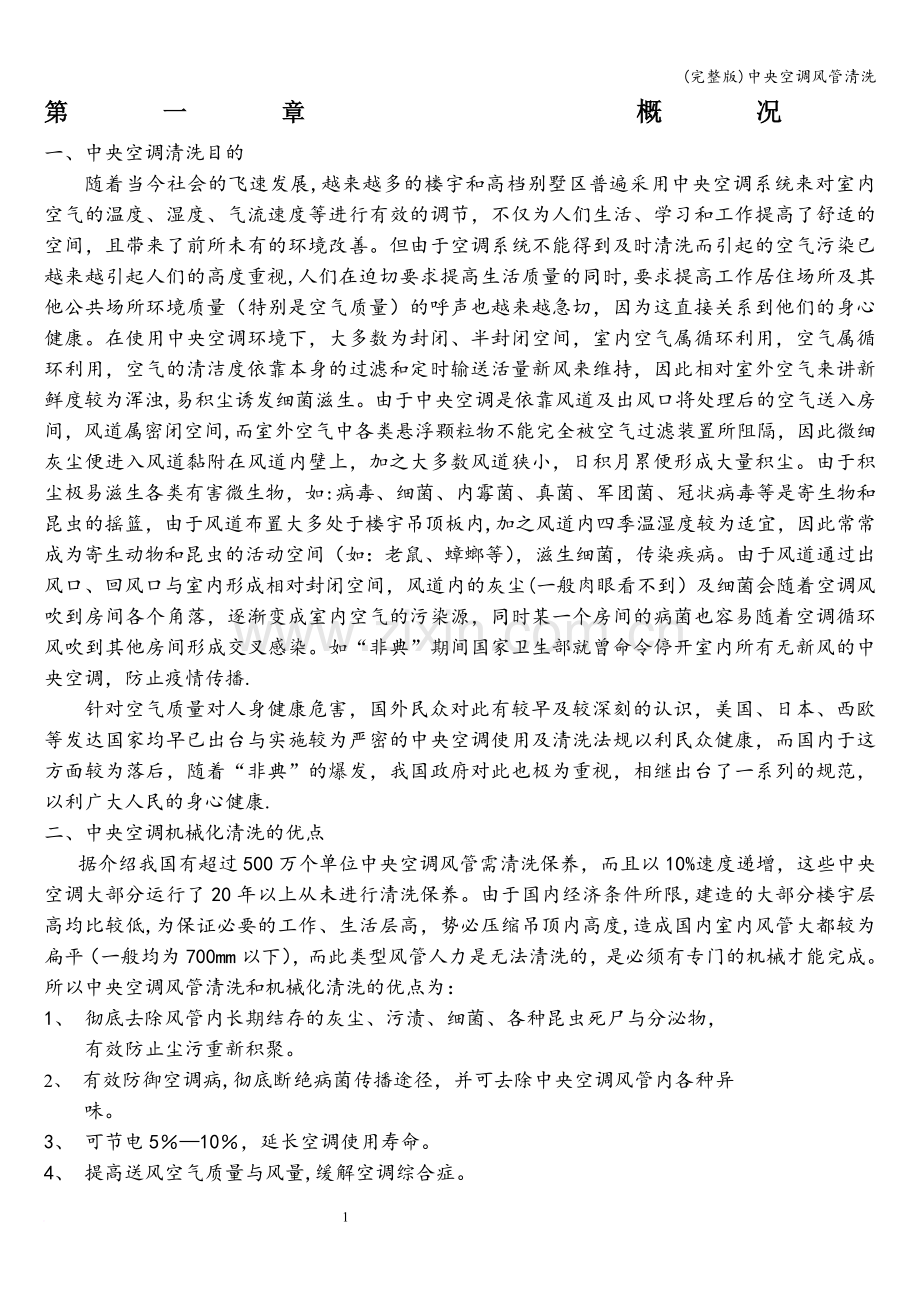

(完整版)中央空调风管清洗第一章 概况一、中央空调清洗目的随着当今社会的飞速发展,越来越多的楼宇和高档别墅区普遍采用中央空调系统来对室内空气的温度、湿度、气流速度等进行有效的调节，不仅为人们生活、学习和工作提高了舒适的空间，且带来了前所未有的环境改善。但由于空调系统不能得到及时清洗而引起的空气污染已越来越引起人们的高度重视,人们在迫切要求提高生活质量的同时,要求提高工作居住场所及其他公共场所环境质量（特别是空气质量）的呼声也越来越急切，因为这直接关系到他们的身心健康。在使用中央空调环境下，大多数为封闭、半封闭空间，室内空气属循环利用，空气属循环利用，空气的清洁度依靠本身的过滤和定时输送活量新风来维持，因此相对室外空气来讲新鲜度较为浑浊,易积尘诱发细菌滋生。由于中央空调是依靠风道及出风口将处理后的空气送入房间，风道属密闭空间,而室外空气中各类悬浮颗粒物不能完全被空气过滤装置所阻隔，因此微细灰尘便进入风道黏附在风道内壁上，加之大多数风道狭小，日积月累便形成大量积尘。由于积尘极易滋生各类有害微生物，如:病毒、细菌、内霉菌、真菌、军团菌、冠状病毒等是寄生物和昆虫的摇篮，由于风道布置大多处于楼宇吊顶板内,加之风道内四季温湿度较为适宜，因此常常成为寄生动物和昆虫的活动空间（如：老鼠、蟑螂等），滋生细菌，传染疾病。由于风道通过出风口、回风口与室内形成相对封闭空间，风道内的灰尘(一般肉眼看不到）及细菌会随着空调风吹到房间各个角落，逐渐变成室内空气的污染源，同时某一个房间的病菌也容易随着空调循环风吹到其他房间形成交叉感染。如“非典”期间国家卫生部就曾命令停开室内所有无新风的中央空调，防止疫情传播.针对空气质量对人身健康危害，国外民众对此有较早及较深刻的认识，美国、日本、西欧等发达国家均早已出台与实施较为严密的中央空调使用及清洗法规以利民众健康，而国内于这方面较为落后，随着“非典”的爆发，我国政府对此也极为重视，相继出台了一系列的规范，以利广大人民的身心健康.二、中央空调机械化清洗的优点据介绍我国有超过500万个单位中央空调风管需清洗保养，而且以10%速度递增，这些中央空调大部分运行了20年以上从未进行清洗保养。由于国内经济条件所限,建造的大部分楼宇层高均比较低,为保证必要的工作、生活层高，势必压缩吊顶内高度,造成国内室内风管大都较为扁平（一般均为700mm以下），而此类型风管人力是无法清洗的，是必须有专门的机械才能完成。所以中央空调风管清洗和机械化清洗的优点为：1、 彻底去除风管内长期结存的灰尘、污渍、细菌、各种昆虫死尸与分泌物，有效防止尘污重新积聚。2、 有效防御空调病,彻底断绝病菌传播途径，并可去除中央空调风管内各种异 味。3、 可节电510，延长空调使用寿命。4、 提高送风空气质量与风量,缓解空调综合症。5、 对于直接（或高度)700mm以下的风管，人力无法清洗，的风管都可以用专业机器人清洗.6、 全程电子监控,对于人眼不能弯视的地方更是具有极大优势，并可提供清洗前后光盘录像，可作为清洗工作依据。7、 全封闭清洗，不用在风管上到处开孔，不影响客户正常工作.8、 因机器人可达到任何地点，人力无法比拟，所以消毒剂喷洒到位，消毒彻底。第二章 施工设备及消毒维护剂配备一、设备简介俗话说得好“好马配好鞍”,只有配备了优良的设备才能完美地做好各种工程。国内空调系统为保证房间高度，大量使用了扁形风管，而国外产品虽然外观漂亮，但“水土不服”中国的实际情况,无法清洗大量的扁形风管,我们采用的是现国内最为先进、最实用、而且所采用的这套清洗机械的优点，也是任何一个高档办公室所希望有的优点。二、设备配备情况中央空调风管清洗设备主要由移动式集控台、机器人系列、微型机组系列、风管清扫软轴机等组成。1、 机械人系列a、 移动式集控台配备专用计算机与操作系统，通过显示屏，我人员可及时掌握风管内各种情况，并通过操作系统控制各种机器人分别对风管进行清洗前后摄像(可制作光盘），清扫，吸尘，喷雾等工作,是整套设备的心脏部分。b、检查机器人备有可调光度的强光照明与红外线摄像设备,借助轮式传动装置,可爬45的陡坡，可以在任何尺寸风管内行走。通过观察与判别风管内部情况，使专业人员能够准确判别风管内部清洁情况，从而制定量身定制的清扫与消毒方案，并可根据客户要求提供风管内部清洗前后的影像光盘.因摄像置配有红外线设备，从而使机器人可在任何无光线的风管内行走自如，所制光盘清晰逼真.c、清扫机器人配备有强光照明与摄像设备，可调高度式的旋转清洗头（可选配各种规格），借助轮式传动装置，在风管内一边行走一边旋转把风管四周常年结存的各种灰尘与吸附物、昆虫死尸与分泌物彻底打松，以备下一步全部吸走之用，并可借助摄像设备及时观察清洗程度是否达到要求。d、吸尘机器人 配备有强光照明与摄像设备，专用高效吸尘头，借助轮式传送装置，在风管内一边行走一边借助外带的大功率真空吸尘器，通过高效吸尘头把清扫机器人打松的所有垃圾全部吸走,并可借助摄像设备及时观察吸尘效果是否达到要求.e、喷雾消毒机器人 配备有强光照明与摄像设备，杆状式喷洒装置，在吸尘式机器人完成工作后，借助其轮式传送装置，在风管内一边行走一边喷洒专用无味、无腐蚀的消毒剂，达到清洗消毒目的。1、 微型机组系列对于各种机器人无法进入的细小风支管,诸如宾馆客房每个房间的新风送风管、办公室新风支管等可用专业的微型机来完成检查、清洗、吸尘、喷雾等一系列工作.2、 风管清扫软轴机通过风道中还有大量的不规则软管和圆型管道,专用的度身定制软轴机可以清扫不等规格水平的、垂直的、方的、圆的、活扁平椭圆型的风管。3、 大功率真空吸尘装置吸尘装置的效果直接决定了50以上的清洗效果,普通吸尘产品容易堵塞，工作效率低，此外，国内的空气质量较差,因此风管内的大尘量使众多的国外产品“水土不服”。由于机器人系列的工作原理采用“先落尘,再过滤，且专门为大尘量的风管清洗度身订制的大功率真空吸尘器集尘量大，工作效率高,清理灰尘非常方便，因此在中国风管清洗市场上有良好的表现.三 消毒 “绿宇”牌风管消毒液(非氧化型） “绿宇”牌消毒产品的主要成份是n烷基二甲基乙基苄基氯化铵及n烷基二甲基苄基氯化铵的混合物为主要有效成分的消毒液；根据消毒对象以及菌种类别不同可以适当加有以长链季铵盐双链季铵盐合二为一或三合为一产品，含有独特的乙基苄基氯因子，是一种独特超强的季铵盐表面活性剂，且具有自主知识产权的卫生部消字号绿色环保消毒产品.其功能非其它氧化性杀菌剂（如漂白水、双氧水）所能比拟。非一般单纯除臭或控制细菌。可应用喷冷气风槽、入鲜风位、出风位、花洒位、冷气机隔尘网、过滤器、车厢、地毯、手部均可.有效杀死管道中嗜肺军团菌，大肠杆菌等致病菌。产品优点:1、 具有百花香味，实用安全。2、 能迅速有效杀死空气中漂浮的各种细菌.3、 对人体及动物没有刺激性，没有伤害性。4无毒,产品对环境不会造成污染，对金属风管管道无腐蚀,并能形成独特保护膜.第三章 风管清洗操作程序大厦中央空调风管图纸测算分析现场勘察吊顶结构总体清洗时间概算施工准备制定第一个星期的工作位置,由甲乙双方共同制定进场根据风管形状及吊顶结构的特定条件，选用清洗设备（包括机器人在内)开孔风管内壁积尘情况摄录清洗消毒摄录清洗后风管内壁状态封孔保温修复。一般我们在第一个星期的清洗工作日内，是选择最简单的清洗环境着手，且清洗的风管部位,吊顶结构相对宽松,不需要甲方配合开设装潢吊顶相关的清洗孔，目标是乙方在整个清洗过程之前,不要投入大量时间去勘察每个情况部位，需要如何制定清洗方案，需要甲方配合清洗孔的开设，我们在第一个星期日内，可以将第二个星期日的工作要求提前告知甲方，双方可在足够的时间内，做好下一阶段清洗前的准备工作，最后，我们将主要的工作清洗情况，汇总在几张光盘内,提交给甲方整个清洗过程，甲方可委托有关人员，进行现场监督乙方的工作质量。第四章 施工方案及措施一、风管清洗、消毒施工流程1、风管清洗消毒程序 1清洗时应先清洗通风系统的新风风管和回风风管，（清洗时由风管末端向机组清洗)，最后清洗送风风管(清洗时由机组向风管末端清洗）。 2在遇到分支的情况下,先清洗支管道,后清洗主管道。 3因空调机组规格，型号不同，需要根据现场拟定具体施工方案。 4在整个过程中，风管内部应与室内环境保持一定的负压，压差可以通过真空洗尘设备来实现.对排出的空气采取响应的预防措施防止交叉污染。 5对真空洗尘装置和空气负压机的运输和存放进行保护.所有从室内进入通风系统的工具,设备及部件应进行湿式擦拭，并用装有高校空气过滤器的吸尘器进行清洗。 6通风系统清洗过程中所使用的消毒剂达到国家有关法律和相关标准要求,不会对通风系统和人员造成伤害。 7由于清洗作业需要移开外部绝缘和防结霜材料的,应在清洗工作结束后和空调系统更新运行前对这些部位进行恢复，使其恢复有效功能.2、风机盘管的清洗 1进入清洗现场后，首先作现场保护工作，地面应有铺垫.有地毯的房间，底层用防水彩条布铺垫，在其上面再铺设防护布,清洗完工后应恢复客房地面、吊顶及设施的清洗。 2先用气枪从鳍片与空气换热的逆方向鳍片内喷气,把表面上及鳍片内的浮尘清除，同时用吸尘器收集清除出来的灰尘，表面浮尘清除后，用喷枪把铝鳍片清洗剂溶液均匀的喷洒在鳍片上,35分钟后，用清水冲洗鳍片,应达到干净通透明亮。 3电机和叶轮清洗时要注意保护，电机首先用气枪把表面浮尘清除，同时用吸尘器收集清除出来的灰尘，然后用湿布把电机擦拭干净。检查电机轴承（或轴套)转动是否灵活，若转动不灵活，则给轴承加润滑油或机油,若需要更换轴承及电机，给予更换。清洗之后的风机盘管运行时不能有异常声响。接线正确，三速送回风运转正常. 4清洗叶轮时，把叶轮放置于盛有清洗剂溶液的盆中,用棕刷把叶轮刷洗干净，然后用清水冲洗，擦拭干净,最后把风轮彻底吹干。 5清洗托水盘时，首先拆下溢水盘软连线，把脱水凝水管口堵住，然后用刮刀和湿布把凝水盘内的淤泥清除干净，最后把脱水管凝水管口打开，用清水清洗托盘。严禁将杂物冲入溢水系统，造成冷凝水管堵塞.若托盘拆下清洗，则与叶轮的清洗方法相同. 6回风口、送风口和回风过滤网的清洗方法相同，先把它们用清洗液浸泡清洗,然后用清水冲洗干净,凉置,最后吹干。 7回风箱和风管的清洗方法相同，先用吸尘器把箱（管)内的灰尘清除，然后用反复擦拭内壁，直到清洗干净。 8单台风机盘管清洗完成后,安装恢复原样，转入下一台清洗。所有当日清洗完成后，设备出场,清理施工现场，物品复原。二、确保工期措施1、 公司承诺配强有力的项目管理人员,选择技术素质好，责任心强的施工班组进行施工。2、 提前做好一切施工准备工作，安排好施工设备工机具，并做好与甲方的衔接配合工作.3、 合理安排施工顺序，根据不同的施工阶段，配备足够的设备与人员.第五章 工程质量管理在本工程中将严格按照国家有关质量保证模式进行工程质量控制,同时结合本工程的特点实际情况,建立有效的质量保证组织体系,强化质量管理职责,严格执行工程招标合同的质量条款以及国家施工规范和质量标准，在整个工程施工过程中贯彻“质量第一”的思想，使本工程施工质量全方位受控,确保工程质量达到业主方确认的“一次性验收合格”标准。第六章 安全管理措施1、 整个现场的安全工作，必须严格遵照施工组织设计和施工技术措施规定的有关安全措施组织施工.2、 建立、建全各级各部门的安全生产责任制，责任落实到人。各项经济承包有明确的安全指标和包括奖惩办法在内的保证措施。3、 操作工人应掌握本工种操作技能，熟悉本工种安全技术操作规程。4、 施工组织设计应有针对性的安全技术措施,经技术负责人审查批准，分项工程施工进行全面的针对性的安全技术交底,受交底者履行签字手续。班组在班前必须上岗交底,上岗检查，上岗记录的“三上岗每周一次的“一讲评”安全活动.对班组的安全活动，要有考核措施.5、 特种作业人员必须经培训考试合格后持岗证上岗，操作证必须按期复审,不得超期适用。名册齐全。6、 严禁违章指挥、违章作业.各类人员佩戴不同颜色的胸卡以利识别。7、 本工程应按施工现场标准化管理以及文明工地要求进行。第七章 甲方义务1、提供清洗扶梯及场地照明、设备电源、设备堆放场地,提供乙方清洗参考计划表。2、甲方必须安排人员参加清洗全过程，对乙方每天工作范围进行签单认可.3、若遇以下情况：甲方必须承担乙方在清洗过程中,需要排除障碍所发生的其他辅助工作的费用。例:场地照明明显不够亮,拉线装灯费用.。装璜吊顶为死顶，需要装璜配合,开顶、封顶所发生的费用等(可在合同补充条款中说明)。4、 甲方必须提供乙方每日8小时的工作时间，以确保乙方的工作进度.第八章 乙方义务1、 保护清洗现场的物品，如乙方在清洗过程中损坏甲方物品，由乙方按质赔偿。在处理灰尘收集过程中，做好避免污染周围环境的保护措施工作。2、遵守甲方规定的进入现场的各项制度。3、在甲乙双方商定的清洗时间内完成合同书上的工作内容。4、清洗完毕即日起，在一个月内如发现有遗漏处,及清洗不洁处，乙方再次上门清洗将不收取费用.乙方做好清洗前后风管内对比情况的录像资料给甲方。5、乙方负责本施工人员在施工中的人身安全。第九章 合同委托方： （以下简称甲方） 服务方:上海冰飞制冷工程设备有限公司 （以下简称乙方）一，合同金额：人民币￥元二，清洗工作部位：三：清洗工作日自年 月 日至年月日完成四:付款形式及价格:，合同总金额:人民币（小写）￥元;（大写）￥元.，合同签订后在进场之前预付合同总金额的，即人民币：￥元；清洗完毕经甲方组织验收合格后七个工作日内付清合同总金额的余款,即人民币￥元。五,违约：在执行合同过程中发生的一切争议,双方应本着友好协商的精神予以解决若协商不成侧可依照中华人民共和国合同法依法执行.六，本合同一式两份,甲乙双方各执一份。七，本合同一经双方签字，盖章后即行生效。八,补充条款：注：本合同附清洗工程概算书,并与本合同具有同等的法律效力.甲方（盖章）； 乙方（盖章）; 代表（签字）：代表（签字）：日期: 日期： 外商投资企业需改变登记注册事项,应当及时办理变更登记。变更项目应在报经原审批机关批准后30天内向登记主管机关申请办理变更登记。 7
