机械制图8套试卷及答案(1).doc

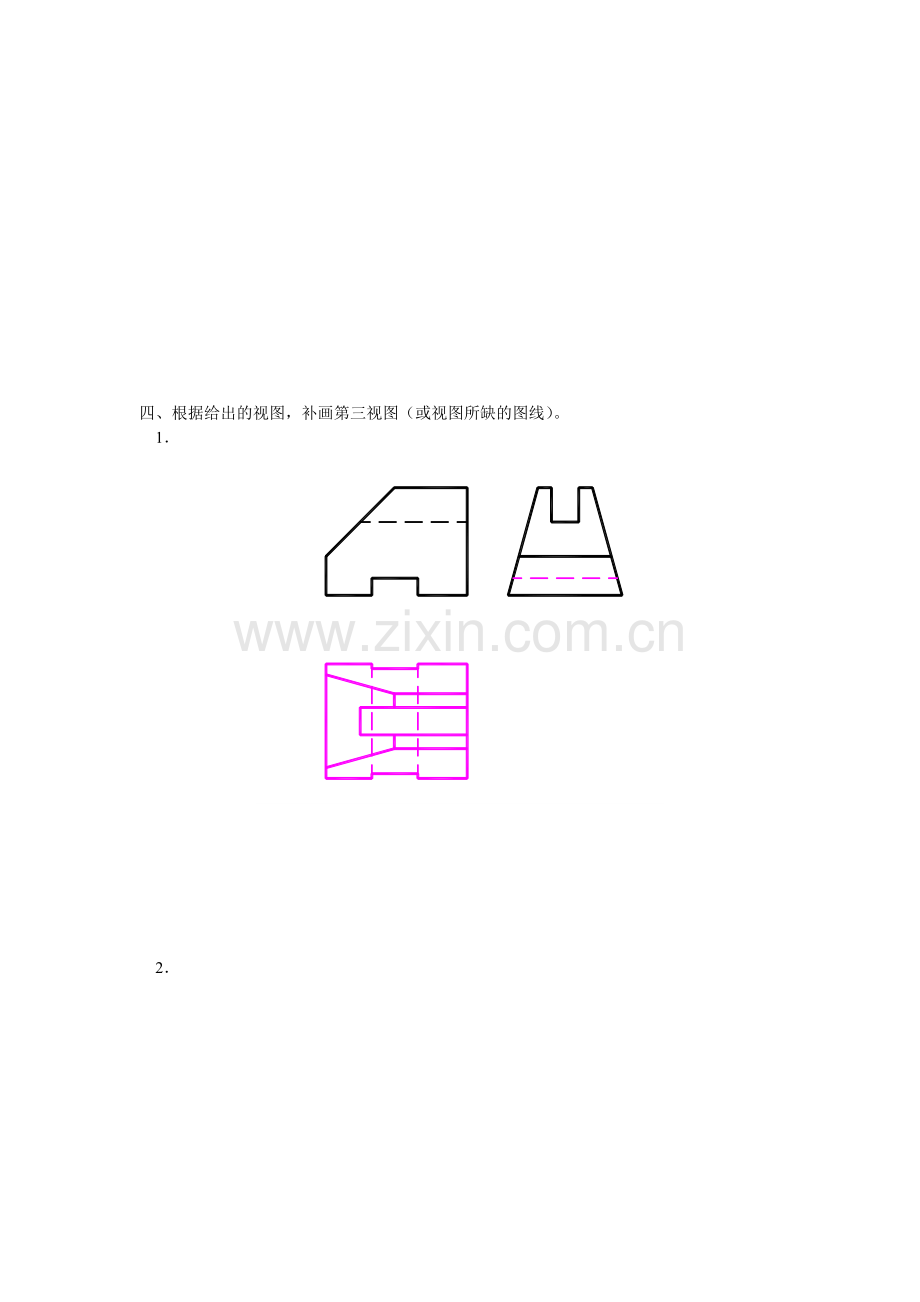

徐州师范大学考试试卷(1) 答案机械系机电一体化专业画法几何及机械制图课程班级 姓名 学号 得分 题号一二三四五六七八九总分得分阅卷人一、 已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。二、作平面四边形ABCD的投影。三、完成下列各形体的投影。 1 2四、根据给出的视图，补画第三视图（或视图所缺的图线）。 1 2五、在指定位置将主视图画成全剖视图。六、在指定位置将主视图画成剖视图。七、补全螺栓连接图中所缺的图线八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。九、读零件图，并回答问题。1该零件采用了哪些视图、剖视图和剖面图？ 2指出该零件在长、宽、高三个方向的主要尺寸基准。3图中G1/2表示： 螺纹，1/2表示 ，是 螺纹（内、外），436H8表示：36是 ，H8是 又是 ，H是 ，8是 。5说明符号 的含义。 6.试画出主视图的外形。答案：1 该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。2 指出该零件在长、宽、高三个方向的主要尺寸基准。高方向基准是零件的底面，长度方向基准是零件上42孔的左端面，宽度基准是宽度方向的对称线。3图中G1/2表示： 非螺纹密封的管 螺纹，1/2表示 公称直径 ，是 内 螺纹（内、外），436H8表示：36是 基本尺寸 ，H8是 公差带代号 ，其中，H是 基本偏差代号 ，8是 公差等级 。5说明符号 的含义。前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3m.；后者表示，是由不去除材料的方法获得的零件表面。6.试画出主视图的外形。 （图形从略）徐州师范大学考试试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级 姓名 学号 得分 题号一二三四五六七八九总分得分阅卷人二、 已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。(10分)二、作平面四边形ABCD的投影。(10分)三、完成下列各形体的投影。(12分，每题6分) 1 2四、根据给出的视图，补画第三视图（或视图所缺的图线）。(12分，每题6分) 1 2五、在指定位置将主视图画成全剖视图。(10分)六、在指定位置将主视图画成剖视图。(10分)七、补全螺栓连接图中所缺的图线。(10分)八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。(10分)九、读零件图，并回答问题。(16分)1该零件采用了哪些视图、剖视图和剖面图？ 2指出该零件在长、宽、高三个方向的主要尺寸基准。3图中G1/2表示： 螺纹，1/2表示 ，是 螺纹（内、外），436H8表示：36是 ，H8是 ，其中，H是 ，8是 。5说明符号 的含义。6.试画出主视图的外形。徐州师范大学试卷(3) 答案机械工程系 机械制造工艺与设备专业 画法几何及机械制图课程班级 姓名 学号 得分 题 号一二三四五六七八九总分得 分阅卷人一、在平面ABC内作一条水平线，使其到H面的距离为10mm。(10分)二、作平面ABC和平面EFG的交线，并判别可见性。(10分)三、根据给出的视图，补画第三视图或视图中所缺的图线。(14分，每题7分) 1.2.四、在指定位置将主视图画成剖视图。(12分)五、补画视图中的缺线。(12分)六、指出下列螺纹画法中的错误，并将正确的画在指定位置。(8分)七、在指定位置画出剖面图(键槽深为3mm)。(8分)八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。(8分)304：向心球轴承，04表示滚动轴承内径为20mm，3表示尺寸系列。九、读零件图，并回答问题。(18分)1该零件采用了哪些视图、剖视图或其它表达方法？ 2指出该零件在长、宽、高三个方向的主要尺寸基准。 3说明40H7的意义。 4说明M682的含义。 5画出左视图的外形。 6.说明符号 的含义。答：1.主视图采用了全剖，左视图采用了局部剖，俯视图，B-B、C-C断面图及D-D局部剖视图。2.长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是45孔的轴线3. 40H7表示：基本尺寸为40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。4. M682表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。5.左视图外形略6. 前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3m.；后者表示，是由不去除材料的方法获得的零件表面。徐州师范大学试卷(3)机械工程系 机械制造工艺与设备专业 画法几何及机械制图课程班级 姓名 学号 得分 题 号一二三四五六七八九总分得 分阅卷人一、在平面ABC内作一条水平线，使其到H面的距离为10mm。(10分)二、作平面ABC和平面EFG的交线，并判别可见性。(10分)三、根据给出的视图，补画第三视图或视图中所缺的图线。(14分，每题7分)1.2.四、在指定位置将主视图画成剖视图。(12分)五、补画视图中的缺线。(12分) 六、指出下列螺纹画法中的错误，并将正确的画在指定位置。(8分)七、在指定位置画出剖面图(键槽深为3mm)。(8分)八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。(8分)九、读零件图，并回答问题。(18分)1该零件采用了哪些视图、剖视图或其它表达方法？说明数量和名称。 2指出该零件在长、宽、高三个方向的主要尺寸基准。 3说明40H7的意义。 4说明M682的含义。 5画出左视图的外形。 6.说明符号 的含义。徐州师范大学考试试卷(5)答案机械工程系 机电技术应用 专业 画法几何及机械制图课程班级 姓名 学号 得分 题号一二三四五六七八总分得分阅卷人一、 已知直线AB的两面投影，设直线AB上一点C将AB分成2：3，求C点的三面投影。（12分）二、已知平面的两面投影，完成其第三面投影。（10分）三、已知两视图，求作第三视图。（15分）四、求作立体的相贯线。（12分）五、根据两视图补画第三视图。（12分）六、分析下列螺纹画法的错误,正确的打“”, 错误的打“”。（8分） () ( ) () () 七、在指定位置将主视图画成全剖视图。（16分）八、读端盖零件图，回答下列问题。（15分）（1）表面的表面粗糙度代号为 ，表面的表面粗糙度代号为 ，表面的表面粗糙度代号为 。 （2）尺寸70d11，其基本尺寸为_70_ ，基本偏差代号为_ d _，标准公差等级为_11级_。徐州师范大学考试试卷(5)机械工程系 机电技术应用 专业 画法几何及机械制图课程班级 姓名 学号 得分 题号一二三四五六七八总分得分阅卷人二、 已知直线AB的两面投影，设直线AB上一点C将AB分成2：3，求C点的三面投影。（12分）二、已知平面的两面投影，完成其第三面投影。（10分）三、已知两视图，求作第三视图。（15分）四、求作立体的相贯线。（12分）五、根据两视图补画第三视图。（12分）六、分析下列螺纹画法的错误,正确的打“”, 错误的打“”。（8分） ( ) ( ) ( ) ( )七、在指定位置将主视图画成全剖视图。（16分）八、读端盖零件图，回答下列问题。（15分）（1）表面的表面粗糙度代号为_，表面的表面粗糙度代号为_，表面的表面粗糙度代号为_。 （2）尺寸70d11，其基本尺寸为_ ，基本偏差代号为_，标准公差等级为_。徐州师范大学考试试卷（7）答案机械工程系 数控技术应用 专业 画法几何及机械制图课程班级 姓名 学号 得分 题号一二三四五六七八九总分得分阅卷人一、已知直线AB的两面投影。（1）完成其第三面投影；（2）设直线AB上一点C距H面25,完成点C的三面投影。（10分）二、作一直线MN，使MN/AB,且与直线CD、EF相交。（10分）三、求圆柱被截切后的W面投影。（10分）四、补画相贯线的V面投影。（10分）五、根据主左视图，求作俯视图。（10分）六、根据主俯视图，求作左视图。（10分）七、用平行平面将主视图改画成全剖视图。（10分）八、判断下列螺纹画法的正误，正确的打“”,错误的打“”。（8分）() () () ()九、读齿轮轴零件图，在指定位置补画断面图，并完成填空题。（12分） 填空题：（1）说明20f7的含义：20为 基本尺寸 ，f7是 公差带代号 。 （2）说明含义：符号表示 垂直度 ，数字0.03是 公差 ，A 是 基准符号 。 （3）指出图中的工艺结构：它有 2 处倒角，其尺寸分别为 c2和 c1.5 ，有 1 处退刀槽，其尺寸为 22 。徐州师范大学考试试卷(7)机械工程系 数控技术应用 专业 画法几何及机械制图课程班级 姓名 学号 得分 题号一二三四五六七八九总分得分阅卷人一、已知直线AB的两面投影。（1）完成其第三面投影；（2）设直线AB上一点C距H面25,完成点C的三面投影。（10分）二、作一直线MN，使MN/AB,且与直线CD、EF相交。（10分）三、求圆柱被截切后的W面投影。（10分）四、补画相贯线的V面投影。（10分）五、根据主左视图，求作俯视图。（10分）六、根据主俯视图，求作左视图。（10分）七、用平行平面将主视图改画成全剖视图。（10分）八、判断下列螺纹画法的正误，正确的打“”,错误的打“”。（8分） ( ) ( ) ( ) ( )九、读齿轮轴零件图，在指定位置补画断面图，并完成填空题。（12分）填空题：（1）说明20f7的含义：20为 ，f7是 。 (2)说明 含义：符号表示 ，数字0.03是 ，A 是 。 （3）指出图中的工艺结构：它有 处倒角，其尺寸分别为 ，有 处退刀槽，其尺寸为 。徐州师范大学考试试卷(2) 答案机械系机电产品营销与外贸专业画法几何及机械制图课程班级 姓名 学号 得分 题 号一二三四五六七八总分得 分阅卷人一、作水平线AB的三面投影。已知点A距H面为15，距V面为5，距W面为10，AB与V面夹角为30，实长为30，点B在点A的左前方。 二、已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。三、根据已知视图补画第三视图或视图中所缺的图线 12 四、在指定位置将主视图画成全剖视图。五、在指定位置画出剖面图(键槽深3mm)。六、改正双头螺柱连接中的错误画法。七、画出齿轮的两个视图，已知m=3mm，z=20，写出主要计算式。d=mz=320=60mmda=m(z+2)=66mmdf=m(z-2.5)=52.5mm八、读零件图并回答下列问题.1该零件采用了哪些视图、剖视图和剖面图？ 2指出该零件在长、宽、高三个方向的主要尺寸基准。 3说明40H7的意义。 4说明M87H的含义。 5完成A-A剖视图。0.02B 6说明符号 的含义。答案：1.该零件图中，主视图采用了局部剖视，左视图采用半剖视图，俯视图采用全剖视图2.长度方向的基准是长度对称线，高度方向基准是零件底边，宽度方向是宽度对称线。3. 40H7表示：基本尺寸为40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。4. M87H表示，公称直径为8mm的普通螺纹，M为螺纹代号，7H为中径的公差带代号。5.（图略）6.表示主视图中右侧40H7孔的中心轴线相对于左侧40孔的中心轴线的同轴度公差为0.02徐州师范大学考试试卷(2)机械工程系 机电产品营销与外贸专业 画法几何及机械制图课程班级 姓名 学号 得分 题 号一二三四五六七八总分得 分阅卷人一、作水平线AB的三面投影。已知点A距H面为15，距V面为5，距W面为10，AB与V面夹角为30，实长为30，点B在点A的左前方。 (10分) Z o X YW YH二、已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。(12分)三、根据已知视图补画第三视图或视图中所缺的图线。(16分，每题8分) 12 四、在指定位置将主视图画成全剖视图。(12分)五、在指定位置画出剖面图(键槽深3mm)。(8分)六、改正双头螺柱连接中的错误画法。(12分)七、画出齿轮的两个视图，已知m=3mm，z=20，写出主要计算式。(10分)八、读零件图并回答下列问题。(20分)1该零件采用了哪些视图、剖视图和剖面图？ 2指出该零件在长、宽、高三个方向的主要尺寸基准。 3说明40H7的意义。 4说明M87H的含义。 5标出各剖视图的剖切平面位置。0.05c 6说明符号 的含义。徐州师范大学试卷(4)答案机械工程系 数控机床加工技术专业 画法几何及机械制图课程班级 姓名 学号 得分 题 号一二三四五六七总分得 分阅卷人一、在平面ABC内作一点，使其到H面的距离为15mm，到V面的距离为12mm。(10分)二、作直线和平面的交点，并判别可见性。(10分)三、根据给出的视图，补画第三视图或视图中所缺的图线。(24分，每题8分)1.2.3.四、在指定位置将主视图画成全剖视图，左视图画成半剖视图。(12分)五、补画视图中的缺线。(14分)六、指出螺柱连接画法中的错误，并将正确的画在指定位置。(10分)七、读零件图，并回答问题。(20分)1主视图采用 局部 剖，左视图采用 局部 剖，分别表示其 内孔及螺孔的结构 。2零件上有三个沉孔，其大圆直径 32 ，小圆直径 15 ，三个沉孔的定位尺寸是 R75、10 。3零件上有 2 个螺孔，其螺孔代号为 M10-7H ，定位尺寸是 96、45 。4主视图上虚线画出的圆是否通孔（在填空中答：是或不是）不是 。其直径是 100 ，深度是 7 。5用指引线标出此零件长、宽、高三个方向的尺寸基准，并指出是哪个方向的基准。62-M10-7H的含义： 2 个 普通 螺纹、大径为 10mm 、旋向为 右 、 中 径和 顶 径的公差带代号都为 7H ， 中等 旋合长度的 内 （内、外）螺纹。7零件上58H7和63孔的表面粗糙度， 58H7 的表面加工要求高。8说明58H7的意义。 58H7表示：基本尺寸为58的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。 9.说明符号 的含义。前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3m.；后者表示，是由不去除材料的方法获得的零件表面。徐州师范大学试卷(4)机械工程系 数控机床加工技术专业 画法几何及机械制图课程班级 姓名 学号 得分 题 号一二三四五六七总分得 分阅卷人一、在平面ABC内作一点，使其到H面的距离为15mm，到V面的距离为12mm。(10分)二、作直线和平面的交点，并判别可见性。(10分)三、根据给出的视图，补画第三视图或视图中所缺的图线。(24分，每题8分)1.2.3.四、在指定位置将主视图画成全剖视图，左视图画成半剖视图。(12分)五、补画视图中的缺线。(14分)六、指出螺柱连接画法中的错误，并将正确的画在指定位置。(10分)七、读零件图，并回答问题。(20分)1该零件采用了哪些视图、剖视图或其它表达方法？说明数量和名称。 2指出该零件在长、宽、高三个方向的主要尺寸基准。 3说明58H7的意义。 4说明2-M10-7H的含义。 5.说明符号 的含义。/0.01A6.说明符号 的含义徐州师范大学考试试卷（6）答案机械工程系 机电技术应用 专业 画法几何及机械制图课程班级 姓名 学号 得分 题号一二三四五六七八总分得分阅卷人一、 已知直线AB的两面投影，设直线AB上一点C将AB分成3：2，求C点的三面投影。（12分）二、已知平面的两面投影，完成其第三面投影。（10分）三、已知两视图，求作第三视图。（15分）四、求作立体的相贯线。（12分）五、根据两视图补画第三视图。（12分）六、分析下列螺纹画法的错误,正确的打“”, 错误的打“”。（8分） () () () ()七、在指定位置将主视图画成全剖视图。（16分）八、读齿轮轴零件图，在指定位置补画A-A断面图，并回答下列问题。（15分）1说明M121.5-6g含义：表示公称直径为12mm的细牙普通螺纹，M为螺纹代号，1.5为螺距,6g为中径和顶径的公差带代号 。 2说明含义：表示垂直度，0.03为垂直度公差，A为基准符号 。3指出图中的工艺结构：它有 2 处倒角，其尺寸分别为 C2和C1.5 ，有 1 处退刀槽，其尺寸为 22 。徐州师范大学考试试卷(6)机械工程系 机电技术应用 专业 画法几何及机械制图课程班级 姓名 学号 得分 题号一二三四五六七八总分得分阅卷人二、 已知直线AB的两面投影，设直线AB上一点C将AB分成3：2，求C点的三面投影。（12分）二、已知平面的两面投影，完成其第三面投影。（10分）三、已知两视图，求作第三视图。（15分）四、求作立体的相贯线。（12分）五、根据两视图补画第三视图。（12分）六、分析下列螺纹画法的错误,正确的打“”, 错误的打“”。（8分） ( ) ( ) ( ) ( )七、在指定位置将主视图画成全剖视图。（16分）八、读齿轮轴零件图，在指定位置补画A-A断面图，并回答下列问题。（15分）1说明M121.5-6g含义：_ 。 2说明 含义：_ 。3指出图中的工艺结构：它有 处倒角，其尺寸分别为 ，有 处退刀槽，其尺寸为 。徐州师范大学考试试卷（8）答案机械工程系 机电设备维修专业 画法几何及机械制图课程班级 姓名 学号 得分 题号一二三四五六七八九十十一总分得分阅卷人一、 已知A点的三面投影,B点在A点上方1、左方、 前方8，求作B点的三面投影。（6分）二、过已知点作直线。（10分）（1）过A点作一直线与直线EF平行； （2）过A点作一直线与直线EF相交，交点B距V面为10。三、在ABC平面上作一距V面15的正平线， 并过顶点A作一水平线。（10）四、分析圆柱的截交线，补全其三面投影。（10分）五、求作相贯体的相贯线。（8） 六、读懂两视图，补画第三视图。（10分）七、补画组合体视图中缺漏的图线。（10分） 八、在指定位置将机件的主视图画成阶梯剖视图。（12分）九、选择正确的移出剖面图 （将正确的答案序号填入括号内）（6分）( b )十指出下图中的错误，并在指定位置画出正确的图形。 （10分） 十一、读零件图并回答问题（10分）。（1）此零件名称是 斧盖 ，主视图采用 全 剖视。 （2）用指引线标出此零件长、宽、高三个方向的尺寸基准，并指明是哪个方向的尺寸基准。 （3）用铅笔圈出此零件图上的定位尺寸。 （4）釜盖上有 6 个M12的螺孔，深是 10mm ，是圆形均匀 分布的。 （5）釜盖上有 6 个 形状的槽（可用图形说明），槽宽是 23 ，槽上方有直径是 23 的沉孔。 （6）此零件表面质量要求最高的粗糙度代号是 。 （7）标题栏中Q235-A表示零件材料为碳素结构钢Q235，A为质量等级。徐州师范大学考试试卷(8)机械工程系 机电设备维修专业 画法几何及机械制图课程班级 姓名 学号 得分 题号一二三四五六七八九十十一总分得分阅卷人二、 已知A点的三面投影,B点在A点上方1、左方、 前方8，求作B点的三面投影。（6分）三、 过已知点作直线。（10分）（1）过A点作一直线与直线EF平行； （2）过A点作一直线与直线EF相交，交点B距V面为10。三、在ABC平面上作一距V面15的正平线， 并过顶点A作一水平线。（10分）四、分析圆柱的截交线，补全其三面投影。（10分）五、求作相贯体的相贯线。（8分） 六、读懂两视图，补画第三视图。（10分）七、补画组合体视图中缺漏的图线。（10分） 八、在指定位置将机件的主视图画成阶梯剖视图。（10分）九、选择正确的移出剖面图 （将正确的答案序号填入括号内）(6分) 十、指出下图中的错误，并在指定位置画出正确的图形。（10分）十一、读“釜盖”零件图，并回答下列问题。（10分）（1）此零件名称是 ，主视图采用 剖视。 （2）用指引线标出此零件长、宽、高三个方向的尺寸基准，并指明是哪个方向的尺寸基准。 （3）用铅笔圈出此零件图上的定位尺寸。 （4）釜盖上有 个M12的螺孔，深是 ，是 分布的。 （5）釜盖上有 个 形状的槽（可用图形说明），槽宽是 ，槽上方有直径是 的沉孔。 （6）此零件表面质量要求最高的粗糙度代号是 。 （7）标题栏中Q235-A表示 。
