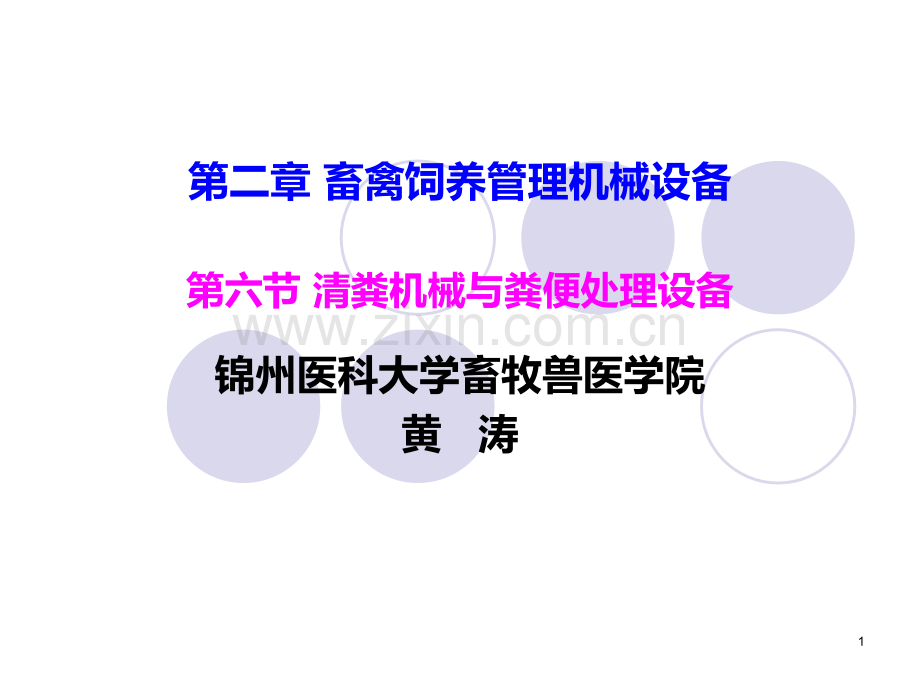

第二章畜禽饲养管理机械设备第六节清粪机械与粪便处理设备锦州医科大学畜牧兽医学院黄涛1第六节清粪机械与粪便处理设备l大规模的畜禽养殖场，畜禽饲养数量多，每天都要产生大量的畜禽粪便。如果不及时清理，不仅严重影响畜禽的健康，还会污染周围的环境；清粪工作劳动强度大，工作环境差，因此，采用机械清粪势在必行。2第六节清粪机械与粪便处理设备l一、清粪方法l二、清粪机l三、畜禽粪便处理3第六节清粪机械与粪便处理设备l一、清粪方法l由于饲养畜禽的种类和饲养方式不同，清粪的方法也各不相同。l有定期清粪和经常清粪两种。l养猪场的清粪方法经常清粪：主要有l人工清粪l缝隙地板水冲清粪l往复刮板清粪清粪。4第六节清粪机械与粪便处理设备l养鸡场的清粪方法主要有定期清粪和经常清粪两种。l定期清粪适用于l高床笼养（人工清粪+机械清粪）l网上平养（人工清粪）l地面垫料平养（人工清粪+机械清粪）l一般每隔一个饲养周期（数天或数月）清粪一次，国内主要靠人工、推车清粪。5第六节清粪机械与粪便处理设备l地面垫料平养（国外机械清粪）6第六节清粪机械与粪便处理设备l地面垫料平养（国外机械清粪）7第六节清粪机械与粪便处理设备l养鸡场经常清粪适用于网上平养和笼养方式。每天用刮板式（叠层式笼养用输送带式）清粪机将粪便沿纵向粪沟清除到鸡舍一端的横向粪沟内，再由粪沟内的横向输送带式清粪机将鸡粪清至舍外。纵向粪沟纵向粪沟纵向粪沟横向清粪8第六节清粪机械与粪便处理设备l国内牛舍的清粪以人工、推车为主的人工清粪，在机械化程度较高的牛场，可用刮板式清粪机的方法，清除牛粪。l人工清粪是在拴养牛舍中，每天挤完奶后饲养员用铁锹清除粪沟内的粪便装在粪车内，推出牛舍到舍外的粪堆，然后用水清除残存在粪沟的粪尿。l刮板清粪机清粪是在拴养牛舍中每天清粪几次，把粪沟内的粪便清理到沉水井内，通过管道送至舍外的粪水池中。910第六节清粪机械与粪便处理设备l二、清粪机l（一）刮板式清粪机l（二）带式清粪机l（三）横向输送带式清粪机l（四）横向吸粪机11第六节清粪机械与粪便处理设备l（一）刮板式清粪机l刮板式清粪机是畜禽舍内常用的一种清粪机械。刮粪板可根据舍内粪沟的大小做成多种规格。l刮板式清粪机的动力设备简单，只需将驱动机构固定在舍内适当位置，通过钢丝绳（尼龙绳或链条）并借助于电器控制系统，使刮粪板在粪沟内做往复直线运动进行清粪。12第六节清粪机械与粪便处理设备l（一）刮板式清粪机l在猪舍可用于地面明沟清粪，也可用于缝隙地板下面的暗沟清粪。l在鸡舍可用于网上平养和笼养纵向粪沟清粪。l在牛舍可用于链条牵引双翼刮板清粪。13第六节清粪机械与粪便处理设备l1.刮板式清粪机的组成l该机主要由牵引装置、刮粪板、转角轮、涂塑钢丝绳（尼龙绳）、限位清洁器、清洁器和张紧器等组成。1.牵引装置2.限位清洁器3.张紧器4.刮粪板5.牵引钢丝绳6.横向粪沟7.纵向粪沟8.清洁器9.转角轮14第六节清粪机械与粪便处理设备l1.刮板式清粪机的组成l纵向粪沟15第六节清粪机械与粪便处理设备l1.刮板式清粪机的组成l纵向粪沟出口16171819202122猪舍缝隙地板下粪沟清粪刮板23猪舍缝隙地板下粪沟清粪刮板24第六节清粪机械与粪便处理设备l1.刮板式清粪机的组成l驱动装置25第六节清粪机械与粪便处理设备l1.刮板式清粪机的组成l驱动装置26第六节清粪机械与粪便处理设备l1.刮板式清粪机的组成l驱动装置27第六节清粪机械与粪便处理设备l1.刮板式清粪机的组成l刮粪板（单翼式）28第六节清粪机械与粪便处理设备l1.刮板式清粪机的组成l刮粪板（单翼式）与转角轮29第六节清粪机械与粪便处理设备l1.刮板式清粪机的组成l刮粪板（双翼式）30第六节清粪机械与粪便处理设备l1.刮板式清粪机的组成l刮粪板（双翼式）31第六节清粪机械与粪便处理设备l1.刮板式清粪机的组成l涂塑钢丝绳与化纤绳32第六节清粪机械与粪便处理设备l2.清粪机的工作过程l电动机经减速器输出轴将动力经一级链传动至主动绳轮，靠牵引钢丝绳或尼龙绳与绳轮间的摩擦力获得牵引力，从而带动刮粪板进行清粪工作。33第六节清粪机械与粪便处理设备l2.清粪机的工作过程l刮粪板每行走一个往复行程即完成一次清粪工作。l清粪时刮粪板自动落下，返回时刮粪板自动抬起。牵引绳的张紧力由张紧器调整，绳上的粪便由清洁器和限位清洁器清除。34第六节清粪机械与粪便处理设备l2.清粪机的工作过程l刮粪板往复行程由限位清洁器上的行程开关控制电动机正反转。l当牵引钢丝绳张力下降，并在绳轮上打滑时，电器保护系统即进行保护性停机。35第六节清粪机械与粪便处理设备l2.清粪机的工作过程l单程往复式在粪沟内配置一块刮粪板，刮粪板往复循环一次，将粪便刮入横向粪沟内。l其特点是刮粪机构简单，生产效率高，刮板体积较大，适用于较大的粪沟，缺点是清粪阻力较大。36第六节清粪机械与粪便处理设备l2.清粪机的工作过程l双翼刮板式清粪机工作原理：l用链条牵引的形成双翼的刮板，每个翼板的一端销连在链上，驱动装置通过链条将刮板在通道内做往复牵引，两翼板能绕销连轴转动。37第六节清粪机械与粪便处理设备l2.清粪机的工作过程l双翼刮板式清粪机工作原理l在推粪行程中，两翼张开，直至边缘碰及通道的边界台阶，粪便被刮粪板向前推进到横向粪沟，这时接触返回开关，驱动装置的电动机反转，刮粪板返回，两翼板收拢，不进行刮粪，而此时另一纵向通道中的刮粪板为刮粪行程。38第六节清粪机械与粪便处理设备l3.刮板式清粪机的布置方式l由于畜禽的饲养方式不同，舍内粪沟的配置形式也不一样。该清粪机可根据舍内粪沟的列数配置成单列、双列和复式三种。39第六节清粪机械与粪便处理设备l3.刮板式清粪机的布置方式（两道）40第六节清粪机械与粪便处理设备l3.刮板式清粪机的布置方式（三道）41第六节清粪机械与粪便处理设备l3.刮板式清粪机的布置方式（三道）42第六节清粪机械与粪便处理设备l3.刮板式清粪机的布置方式（三道）43第六节清粪机械与粪便处理设备l3.刮板式清粪机的布置方式（四道）44第六节清粪机械与粪便处理设备l4.刮板式清粪机的应用（阶梯式笼养鸡）45第六节清粪机械与粪便处理设备l4.刮板式清粪机的应用（拴养牛舍）46第六节清粪机械与粪便处理设备l4.刮板式清粪机的应用（拴养牛舍）47第六节清粪机械与粪便处理设备l4.刮板式清粪机的应用（拴养牛舍）48第六节清粪机械与粪便处理设备l4.刮板式清粪机的应用（拴养牛舍）49（二）带式清粪机l在机械化鸡场的叠层式鸡笼、阶梯式鸡笼和横向清粪机上多采用带式清粪机。l工作时传动噪音小，使用维修比较方便，生产效率高，动力消耗少。粪便在承粪带上搅动次数少，空气污染少，有利于改善鸡的生长环境条件。l但使用中出现的问题是输送带经使用后发生延伸变形而打滑，需经常调整张紧度。50（二）带式清粪机l1.带式清粪机的组成l由电机驱动减速机构、传动机构、主、从动滚筒、输送带和托辊等组成。l适用于叠层式或阶梯式笼养鸡舍纵向清粪l鸡舍的横向清粪。l在主动滚筒一端还装有固定式除粪板和旋转式除粪刷。在从动滚筒上装有调整机构，一般多用螺杆调整输送带的紧度。调整时两边的紧度要一致，以防输送带走偏。51（二）带式清粪机l除粪刷以相反方向旋转，将输送带上的粪便刷到除粪板上，没有刷到的粪便又经除粪板再次刮除。l除掉的粪便落入地面的横向粪沟内，再由横向清粪机将其送到舍外。52（二）带式清粪机l由于输送带的工作长度较大，为防止输送带下垂，在输送带下面还装有托辊。l输送带的材料有橡胶带，涂塑锦纶带和玻璃纤维带等。国内常用的是双面涂塑锦纶带。53（二）带式清粪机l清粪带l双面涂塑锦纶带。l清粪带具有独特的性能，改良拉伸的强度，耐冲击，耐腐蚀，耐低温可至零下40，韧性强，摩擦系数低，寿命长。能适应各种工作环境，有其独特的灵活性。清粪带具有良好的功效，在国外许多家禽养殖场均有应用！54（二）带式清粪机l清粪带l该清粪带通常的颜色是光亮的白色，厚度为1.00mm到1.20mm。宽度可根据客户需要进行生产，从600mm到2300mm不等。也可根据客户需求的颜色，图案进行生产，以满足特定的要求。5556（二）带式清粪机l2.带式清粪机工作原理：l承粪带安装在每层鸡笼下面，当机器启动时，由电机、减速器通过链条带动各层的主动滚筒运转，在被动滚筒与主动滚筒的摩擦力作用下，带动承粪带沿笼组长度方向移动，将鸡粪输送到一端，被端部设置的刮板刮落，从而完成清粪作业。l主要结构参数：驱动功率11.5kW，运行带速1012m/min，输送带宽度0.61.0m，使用长度100m。57（二）带式清粪机l3.带式清粪机的应用l阶梯笼养清粪清粪带58（二）带式清粪机l3.带式清粪机的应用l阶梯笼养清粪59（二）带式清粪机l3.带式清粪机的应用l叠层笼养清粪60肉鸡叠层笼养（上2层人工清粪，粪沟刮板清粪机）61双层网上养殖（输送带清粪）62（二）带式清粪机l3.带式清粪机的应用（叠层笼养清粪）63（二）带式清粪机l3.带式清粪机的应用（叠层笼养清粪）64（二）带式清粪机l3.带式清粪机的应用（叠层笼养清粪）65（三）横向输送带式清粪机当纵向清粪机将鸡粪清理到鸡舍一端时，再由横向清粪机将几列鸡笼下清出的鸡粪一同输送到舍外,然后再由输送带式输送机装车。66（三）横向带式清粪机l带式清粪机的应用（横向粪沟清粪）67（三）横向带式清粪机l带式清粪机的应用（横向粪沟装车）68（三）横向带式清粪机l带式清粪机的应用（横向粪沟装车）6970717273747576横向螺旋式清粪机77横向螺旋式清粪机78（四）吸粪机79（四）吸粪机80猪舍水泡粪工艺与设备81猪舍水泡粪工艺与设备82猪舍水泡粪工艺与设备83猪舍水泡粪工艺与设备84猪舍水泡粪工艺与设备85猪舍水泡粪工艺与设备86猪舍水泡粪工艺与设备87三、畜禽粪便处理l第一次全国污染源普查数据表明，畜禽养殖业COD、总氮、总磷的排放量分别为1268万吨、106万吨和16万吨，分别占全国总排放量的41.9%、21.7%、37.7%，分别占农业源排放量的96%、38%、65%。l近年的污染源普查动态更新数据显示，畜禽养殖污染物排放量在全国污染物总排放量中的占比有所上升。l畜禽养殖污染物减排关系到国家节能减排目标的实现和国家生态环境质量的整体改善。88三、畜禽粪便处理l畜禽规模养殖污染防治条例已经于2013年10月8日国务院第26次常务会议通过，自2014年1月1日起施行。l立法的根本目的，就是要推动畜禽养殖业从加强科学规划布局、适度规模化集约化发展、加强环保设施建设、推进种养结合、提高废弃物利用率入手，提高畜禽养殖业可持续发展能力，提升产业发展水平，提升产业综合效益。89三、畜禽粪便处理l畜禽粪便的清除，贮存，输送，处理等l对粪便清除方法和设备要求：l1.劳动消耗少l2.投资和运行费少l3.尽量减少粪便受畜禽践踏和接触的机会，以减少水汽和臭气的散发90三、畜禽粪便处理l畜禽养殖场的粪便处理方法有堆积发酵、沼气法、沼气发电、干燥、机械脱水、制做有机复合肥等方法。l最简单的处理方法是堆积发酵，但需要有一定面积的场地，夏季雨水多的季节，一定要解决好粪水沟和雨水沟的分流问题，否则，易污染周边环境和传染疾病。91三、畜禽粪便处理l热风干燥耗能高、臭味大92三、畜禽粪便处理l热风干燥93三、畜禽粪便处理l立式密闭高温耗氧畜禽粪便发酵成套设备立式发酵罐94三、畜禽粪便处理l立式密闭高温耗氧畜禽粪便发酵成套设备立式发酵罐1天2天3天4天5天6天7天95畜禽粪便发酵全过程畜禽粪便辅料预混合高温发酵发酵肥筛分粉碎出库深加工成多种有机肥料调整C/N比和水分供氧搅拌通过高温发酵达到：1.快速分解有机废弃物；2.杀灭病毒，致病菌，寄生虫卵和草籽；3.消除臭味，腐熟物料含水量低；4.发酵肥腐熟度高，可以直接还田；高温发酵过程中的生化反应：1.碳水化合物C-H-OCO2+H2O+热2.蛋白质蛋白质氨基酸+NH3+热量中国畜禽粪便发酵成套设备专业制造商有机物+O2+微生物细胞物质（微生物生长）+腐殖物质CO2、H2O、NH3、PO43-、SO42-、+能量氧化合成9696三、畜禽粪便处理979899100三、畜禽粪便处理l沼气法小型养殖场101卧式畜禽粪便处理设备102卧式畜禽粪便处理设备103卧式畜禽粪便处理设备104卧式畜禽粪便处理设备105三、畜禽粪便处理l沼气发电沼渣、沼液粪肥106三、畜禽粪便处理l沼气发电沼渣、沼液粪肥107三、畜禽粪便处理l沼气发电沼渣、沼液粪肥l投资大、设备复杂，可以进行工业化生产。但受季节、温度等因素影响。l大型养殖企业已开始应用。108三、畜禽粪便处理l沼气发电沼渣、沼液粪肥l如北京德青源蛋鸡公司、福建圣农集团肉鸡养殖、蒙牛集团等。马鞍山蒙牛现代牧场是亚洲最大的奶牛养殖场，目前拥有奶牛8000多头，产奶奶牛达1200多头。这座投资3400万元的沼气发电能源工程的日处理牛粪量达到800到1000立方米，产气量1.4万立方，日发电量为2.2万千瓦，不仅解决了牛粪的污染问题，还为农民提供了沼渣、沼液无菌有机肥料。109三、畜禽粪便处理l粪水分离固体有机复合肥l液体沼气l减少处理量、干品与液体分别处理。110粪便处理机的工作效率与原畜粪废水的储存时间、干物质的含量、原粪水的粘性等因素有关，180型其平均处理效率为：牛粪水每小时约3-5立方米；猪粪水每小时约4-6立方米；粪水每小时约2-3立方米111三、畜禽粪便处理l液态有机肥可直接用于农作物利用吸收。l固态有机肥可运到缺肥地区使用，也可起到改善土壤结构的作用，同时经过发酵可制成有机复合肥。l用泥浆泵将原粪水送至机内，通过安置在筛网中的螺旋轴，挤压分离出固态物质，液体则通过筛液口流出。畜禽粪便脱水机能将鸡粪、牛粪等禽畜粪便原粪水分离为液态有机肥和固态有机肥。112三、畜禽粪便处理l工作原理l由泥浆泵将原粪水送至机内，通过安置在筛网中的螺旋轴，挤压分离出固态物质，液体刚通过筛网从出液口流出。113三、畜禽粪便处理畜禽粪便脱水机具有体积小、转速低、操作简单、安装、维修方便、费用省效率高、投资回抱快，不需添加任何絮凝剂等特点：该机采用的螺旋轴、筛网为不锈钢制作。114三、畜禽粪便处理l固体干燥有机肥115干粪装袋116三、畜禽粪便处理l减少环境污染，蛹蛆、苍蝇、寄生虫彻底消失，控制疾病传播。l本设备投资少见效快，最适合规模养殖，一立方粪便能出600斤干粪，市场价0.3元/斤，每小时耗电8度，只需一人操作即可。117三、畜禽粪便处理l自然发酵干燥118三、畜禽粪便处理l自然发酵干燥119三、畜禽粪便处理l自然发酵干燥120三、畜禽粪便处理l自然发酵干燥121三、畜禽粪便处理l自然发酵干燥（翻晒机）122三、畜禽粪便处理l自然发酵干燥123三、畜禽粪便处理l自然发酵干燥124复习思考题l1.畜禽养殖场的清粪方法有哪些？l2.常用清粪机的种类有哪些？分别适合什么动物的哪种养殖方式？l3.畜禽粪便的处理方式有哪些？各有何特点？l4.说明畜禽粪便沼气发电处理的工艺流程和特点？125
