河北省机械类对口升学综合练习题及答案.doc

综合练习题（八）
一、 选择题：
1．普通优质和高级优质碳钢的分类是按（ ）
A．力学性能 B．S和P含量的多少 C．含Si 、Mn的含量 D．含碳量
2．淬火的主要目的是（ ）
A．消除内应力 B．降低强度 C．提高硬度 D．细化组织
3．碳钢淬火时，一般用（ ）作为冷却介质。
A．油 B．水 C．空气
4．GCr9的含Cr量为（ ）%。
A．0.09% B．0.9% C ．1.9% Ｄ．19%
5．珠光体室温组织的含碳量为（ ）
A．0.77% B．2.11% C．4.3% Ｄ．6.69%
6．将钢加热到Ac3 或 Accm线以上30°C－50°C，保温后在空气中冷却的热处理工艺称为（ ）
A．退火 B．正火 C．淬火 Ｄ．回火
7.滚动轴承可以采用（ ）作为预备热处理。
A．正火 B．完全退火 C．回火 Ｄ．球化退火
8．若力系中的各力对物体的作用效果彼此抵消，该力系为（ ）
A．等效力系 B．汇交力系 C．平衡力系 D．平等力系
9．消除机构“死点”的正确方法是（ ）
A.利用飞轮装置 B.改换其他机构 C.利用杆件自身重量 D.改换机构主动件
10．设砂石与车箱间的摩擦系数为μ，若想使自动卸料翻斗车中的砂石倾倒干净，车箱的倾斜角α要求（ ）
A. α＞tanμ B.α＜tanμ C. tanα＞μ D.tanα＜μ
11. 合理地选择梁的截面形状能提高梁的（ ）
A．应力值 B．抗弯截面模量 C．弯矩 D．抗拉强度
12. 线绳结构的三角带适用于 （ ）
A．低速、重载、带轮直径较小的场合 B．高速、轻载、带轮直径较大的场合
C．高速、轻载、带轮直径较小的场合 D．低速、重载、带轮直径较大的场合
13．若两构件组成低副，其接触形式是（ ）。
A．面接触 B．点或线接触 C．点或面接触 D．线或面接触
14．在铰链四杆机构中，若最长杆和最短杆长度之和小于其余两杆长度之和，为获得曲柄摇杆机构，其机架应取（ ）。
A．最短杆 B．最短杆的相邻杆 C．最短杆的相对杆 D．任何一杆
15．下列机构中，不能实现急回运动的是（ ）。
A．曲柄摇杆机构 　B．对心式曲柄滑块机构 C．偏置式曲柄滑块机构　D．导杆机构
16．压力角增大时，对（ ）
A．凸轮机构工作有利 B．凸轮机构工作不利 C．凸轮机构工作没有影响
17．要实现棘轮转角的任意改变,应选用( )
A．可变向棘轮机构 　　　　　　 B．双动式棘轮机构
C．摩擦式棘轮机构 　　　　　　D．防逆转棘轮机构
18．曲柄每回转一周,槽轮反向完成两次步进运动的槽轮机构是( )
A．单圆销外啮合槽轮机构 　　　　　 B．单圆销内啮合槽轮机构
C．双圆销外啮合槽轮机构 　　　　　 D．双圆销内啮合槽轮机构
19．根据齿轮加工原理分类，属于仿形法加工的是（ ）
A．铣齿 B．滚齿 　　C．插齿 D．刨齿

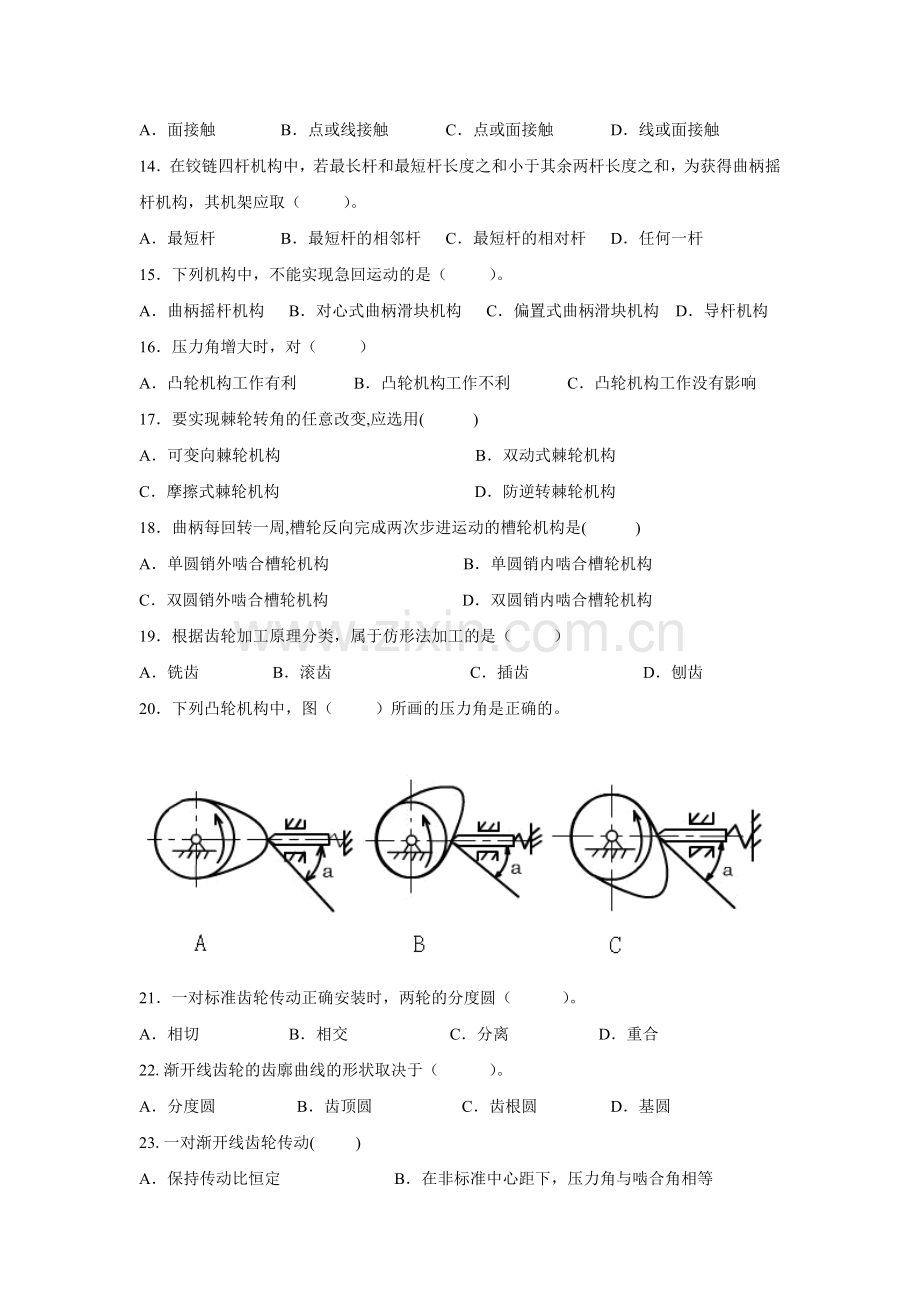

20．下列凸轮机构中，图（ ）所画的压力角是正确的。

21．一对标准齿轮传动正确安装时，两轮的分度圆（　　　）。
A．相切　　　 B．相交　　 　 C．分离　　 　D．重合
22.渐开线齿轮的齿廓曲线的形状取决于（　　　）。
A．分度圆 B．齿顶圆 C．齿根圆 D．基圆
23.一对渐开线齿轮传动( )
A．保持传动比恒定 　　　　B．在非标准中心距下，压力角与啮合角相等
C．传动比与中心距有关 　　　　　D．在标准中心距下，分度圆与节圆分离
24.下列各标记中表示细牙普通螺纹的标记是（ ）
A．M24-5H-20 B．M36×2-5g6g C．Tr40×7-7H D．Tr40×7-7e
25.下列属于机构的是（ ）
A．机床 B．纺织机 C．千斤顶 D．拖拉机
26.直齿锥齿轮标准模数是指( )
A.法向模数 B.端面模数 C.小端端面模数 Ｄ.大端端面模数
27.当链传动中需要噪声小时，可以采用( )
A.多排链 B.滚子链 C.齿形链 Ｄ.精密滚子链
28.普通V带传动中，V带的楔角是( )
A.34° B.36° C.40° D.42°
29.普通平键的长度应（　 ）。
A.稍长于轮毂的长度 　　　　　　 B.略短于轮毂的长度
C.是轮毂长度的三倍 　　　　　　 D.是轮毂长度的两倍
30．转轴是（ 　　）。
A.只承受弯矩不承受扭矩的轴     　   B.只承受扭矩不承受弯矩的轴
C.既承受弯矩又承受扭矩的轴       　 D.只承受轴向载荷的轴
31．既能承受径向力又能承受较大轴向力的滚动轴承是（　 　）。
A.推力球轴承      B.圆柱滚子轴承 C.圆锥滚子轴承    D.滚针轴承
32. 下列滚动轴承中，极限转速最高的轴承是（ ）。
A.推力球轴承      B.深沟球轴承     C.调心滚子轴承   D.圆锥滚子轴承
33．下列联轴器中，能补偿两轴相对位移并可缓冲、吸振的是（　　　）。
A.凸缘联轴器 B.齿式联轴器 C.万向联轴器 D.弹性柱销联轴器
34．平键联接能传递的最大扭矩为T，现要传递的扭矩为1.5T，则应( 　 )
A.把键长增大到1.5倍 　　　　 B.把键宽增大到1.5倍
C.把键高增大到1.5倍 　　　　 D.安装一对平键
35. 三角带传动和平型带传动相比较，其主要优点是( )
A.在传递相同功率时，尺寸较小 B.传动效率高
C.带的寿命长 D.带的价格便宜
36.某螺旋传动，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。
A.1 B. 2 C.3 D.4
37.阿基米德圆柱蜗杆的( )模数，应符合标准数值。
A.端面 B.法面 C.轴面 D.无
38.大多数液压高压系统的液压泵是（ ）
A.齿轮泵 B.单作用叶片泵 C.双作用叶片泵 D.柱塞泵
39.能实现液压缸差动联接的是（ ）
A.单出杆活塞式液压缸 B.双出杆活塞式液压缸 C.摆动体液压缸 D.转动式液压缸
40.方向控制回路是（ ）
A.换向和闭锁回路 　 B.调压和卸荷回路
C.节流调速和速度换接回路 　D.换向和调压回路
41．能减小摩擦力的螺旋传动形式是（ ）
A.普通螺旋传动 B.差动螺旋传动 C.滚球螺旋传动 D.传力螺旋
42．能保持瞬时传动比不变的是（ ）
A.带传动 B.链传动 C.齿轮传动 D.蜗杆传动
43．用画箭头标注轮系旋转方向的不正确画法是（　　　）
A．一对外啮合圆柱齿轮箭头方向相反，内啮合箭头方向相同。
B．同一轴上的齿轮箭头画的方向相反。
C．圆锥齿轮箭头画相对或相背同一点。
D．蜗杆传动时，蜗轮转向用左右手定则判别，画出箭头方向。
44. 40Cr钢属于（ ）
Ａ．合金渗碳钢 Ｂ．合金调质钢 Ｃ．合金弹簧钢 Ｄ．滚动轴承钢
.45．行程长时液压缸常采用的形式是（ ）
Ａ．活塞式 Ｂ．柱塞式 Ｃ．摆动式 　　 Ｄ．无杆式
二、 判断题：
1．低碳钢和铸铁都是典型的塑性材料。（ ）
2．当斜面的倾角小于等于斜面与物体间的当量摩擦角时，物体将在斜面上自锁。（ ）
3．外啮合槽轮机构，槽轮是从动件，而内啮合槽轮机构，槽轮是主动件。（ ）
4．铰链四杆机构中的最短杆就是曲柄，（ ）
5．铰链四杆机构中各杆的长度为a=175mm,b=150mm,c=135mm,d=190mm,分别以不同的杆件作为机架，该机构一定能构成三种基本类型的铰链四杆机构。（ ）
6．采用等加速等减速运动规律，从动件在整个运动过程中速度不会发生突变，因而没有冲击。（　　　）
7．柱体凸轮机构，凸轮与从动件在同一平面或相互平行的平面内运动。（　　　）
8．凡是离合器都能在任何速度下分离和接合。（ ）
9．曲柄的极位夹角θ越大，机构的急回特性也越显著。（ ）
10．齿轮、链轮、带轮，常用轴肩、轴环、轴套进行轴向固定。（ ）
11．节流阀的作用是调节流量和控制油缸运动速度。（ ）
12．布氏硬度常用于测定铸铁、有色金属、低合金结构钢，不能测很硬、很薄及表面质量要求高的工件。 （ ）
13．表面热处理就是改变钢件表面的化学成分，从而改变钢件表面性能。（ ）
14．惰轮对轮系的传动比大小没有影响，只影响传动的方向。（ ）
15．蜗杆传动承载能力大，效率高。（ ）
三、填空题：
1．标准直齿圆柱齿轮的正确啮合条件是两齿轮的 和 分别相等。
2．V带表面上压印有A2800字样，表示此V带的型号为 ，标准长度为 。
3．高速钢刀具，当切削温度达到600°C时，仍能保持其 和 。
4．滚动轴承代号为62303表示 轴承,内径为 mm.。
5．螺纹代号M20×1.5表示公称直径为 ，螺距为 的普通细牙螺纹。
6．对于同一基圆的渐开线，离基圆越远之点处的齿形角__________，基圆上的齿形角为___________。齿形角越__ __，齿轮传动越省力。
7．齿轮轮齿的加工方法常用的分为______ __ ____和____________两大类。
8．V带是横截面为______________的传动带，其工作面为___________。
9．螺旋传动可以方便地把主动件的_________运动转变为从动件的________运动。
10．凸轮机构从动杆等速运动的位移曲线为一条_______线，从动杆等加速等减速运动的位移曲线为一条抛物线。
四、简答题：
1．随着含碳量的增加，钢的性能如何变化？

2．螺纹联接为什么会松动？常用的防松方法有哪些？

3．什么是钢的淬硬性？什么是钢的淬透性？

4．分析下面的液压基本回路，填写电磁铁动作顺序表。用“+”表示电磁铁通电，用“—”表示电磁铁断电。

电磁铁
动作
1DT
2DT
3DT
快进

工进

快退

液压缸闭锁
及油泵卸荷

五、计算题：
1．如图所示，已知，n1=1200转/分，蜗杆头数Z1 =2，右旋，蜗杆齿数Z2=60，Z3=40，Z4=80，螺距P=4mm，螺杆为单头左旋。
（1）标出工作台运动方向
（2）求工作台的移动速度V？

2．如图所示，某发动机变速箱盖用吊钩起吊，发动机重为200N，已知钢丝绳与铅垂面的夹角为α=300，β=600，求钢丝绳AB和AC的拉力。

3．某双出杆活塞式液压缸差动连接，已知活塞直径为D=0.08m，活塞杆直径d=0.04m，油泵供油量为Q=3.33×10-4m3 /s时，求活塞的运动速度V。

4．如图三角构架，在A点悬挂一个重物，重量为Q=50KN，两杆材料不同，AB杆采用钢质杆，其许用应力[σl]=120Mpa，AC杆采用铸铁，其许用应力 [σ2]=80Mpa，两杆的夹角为30°。（两杆的自重均忽略）
试求：（1）AB杆和AC杆所受的作用力。
（2）试确定AB杆和AC杆的横截面积。

参考答案：
一、选择题：
1．B 2．C 3．B 4．B 5．A 6．B 7．D 8．C 9．A 10．D
11．B 12．C 13．A 14．B 15．B 16．B 17．C 18．C 19．A 20．B 21．A 22．D 23．A 24．B 25．C 26．D 27．C 28．C 29．B 30．C 31．C 32．B 33．D 34．D 35．B 36．B 37．C 38．D 39．A 40．A
41．C 42．C 43．B 44．Ｂ　 45．Ｂ
二、判断题：
1．× 2．√ 3．× 4．× 5．√ 6．× 7．× 8．× 9．√ 10．√ 11．√ 12．√ 13．× 14．√ 15．×
三、填空题：
1．模数 压力角
2．A，2800mm
3．高硬度，高耐磨性
4．深沟球，17
5．20mm，1.5mm
6．越大，零，小
7．仿形法，范成法
8．梯形，两侧面
9．旋转，直线
10．直
四．简答题：
1．总的来说，当含碳量小于0.9%时，随着含碳量的增加，钢的强度、硬度不断增加，而塑性、韧性不断下降；当含碳量超过0.9%时，因网状渗碳体的存在，除硬度继续上升外，塑性、韧性进一步下降，且强度也明显下降。
2．螺纹联接在静载荷作用下能够自锁，但当受到冲击、振动和变载荷作用，及温度变化很大时，发生自松，所以必须防松。
常用的防松方法有：增大摩擦力防松，包括采用弹簧垫圈、双螺母；
机械防松，包括采用槽形螺母和开口销、止动垫片、圆螺母和止动垫圈、串金属丝等；
粘结防松；
冲边防松。
3．淬硬性是指钢经淬火后能达到的最高硬度，主要取决于钢中的含碳量，含碳量愈高，获得的硬度愈高；淬透性是指钢经淬火获得淬硬层深度的能力，淬透性愈好，淬硬层愈厚。淬透性主要取决于钢的化学成分和淬火冷却方式，
4．
电磁铁
动作
1DT
2DT
3DT
快进
+
—
+
工进
+
—
—
快退
—
+
+
液压缸闭锁
及油泵卸荷
—
—
+
五、计算题：
1．工作台向下运动，速度为v=80mm/min
2．FAB =100N，FAC =173.2N
3．0．265m/s
4．（1）FAB=86.6KN ，FAC=100KN
（2）AAB=722mm2，ABC=1250mm2
