冲裁件工艺性.ppt

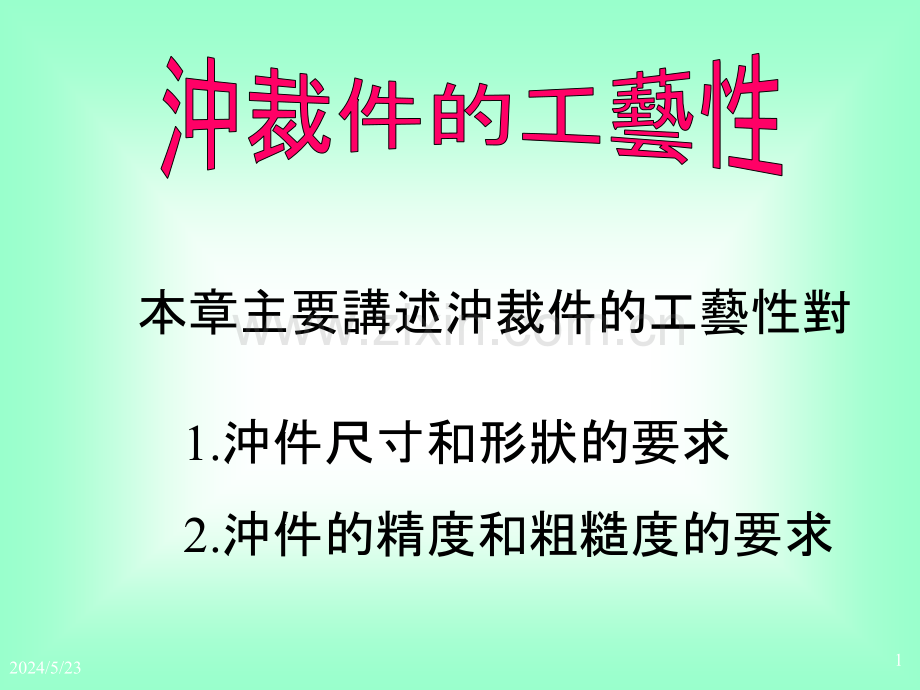

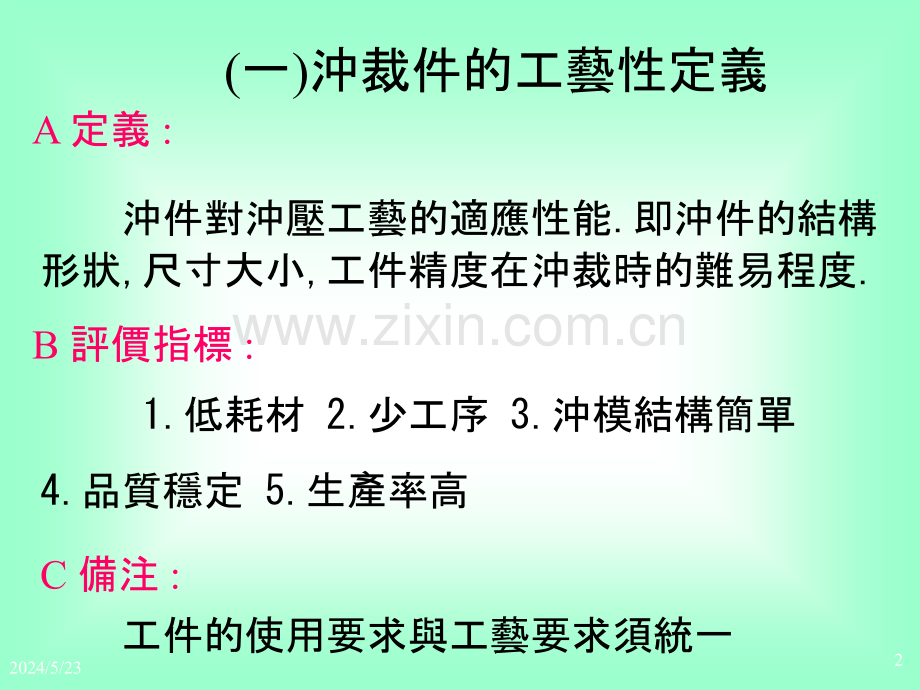

2024/5/231 1.沖件尺寸和形狀的要求 2.沖件的精度和粗糙度的要求 本章主要講述沖裁件的工藝性對 2024/5/232(一)沖裁件的工藝性定義 沖件對沖壓工藝的適應性能.即沖件的結構形狀,尺寸大小,工件精度在沖裁時的難易程度.1.低耗材2.少工序3.沖模結構簡單4.品質穩定5.生產率高工件的使用要求與工藝要求須統一A 定義:B 評價指標:C 備注:2024/5/233(二)沖件尺寸與形狀的要求 沖裁件的外形和內形的轉角處要 應以園角過渡;最小園角半徑應滿足下表避免尖角A2024/5/234 B沖裁件的形狀力求簡單,對稱,使排樣時廢料最少.C 沖孔時,由于受凸模強度的限制,孔的尺寸不宜過小.其值與孔的形狀,材料機械性能,材料厚度有關2024/5/235自由凸模沖孔的最小孔徑(單孔)2024/5/236采用凸模護套的最小尺寸(單孔)說明:沖多孔時,表列值應放大,采用極限值時 孔到邊緣距離須大于4d2024/5/237D沖裁件凸出的臂不宜過長,其凹槽不宜過小其合理值如下表:L max=5B B min=1.5t R=0.5t2024/5/238E沖裁件的孔與孔之間,孔與邊緣之間的距離受凹模強度和沖件質量的限制不宜過小2024/5/239F在彎曲件或拉深件上沖孔時,其孔壁與直壁間應保持一定距離,否則沖孔時凸模會受水平推力而折斷,其值如圖2024/5/2310(三)沖裁件的精度和粗糙度(1)金屬沖裁件的經濟精度為GB1800-79 IT11級,一般要求落料件精度低於IT10級,沖孔件精度於IT9級.普通精度的工件采用IT78級精度的普通沖裁模.高級精度的工件采用IT56級精度以上的高級沖裁模2024/5/2311(2)沖裁件的粗糙度一般大於12.5,具體值如下表一般沖裁件剪斷面的近似粗糙度2024/5/2312
