薄膜开关、薄膜面板、柔性电路项目建设投资可行性研究报告.doc

余姚市新骏电子科技有限公司专业生产薄膜开关、薄膜面板、柔性电路项目可行性研究报告

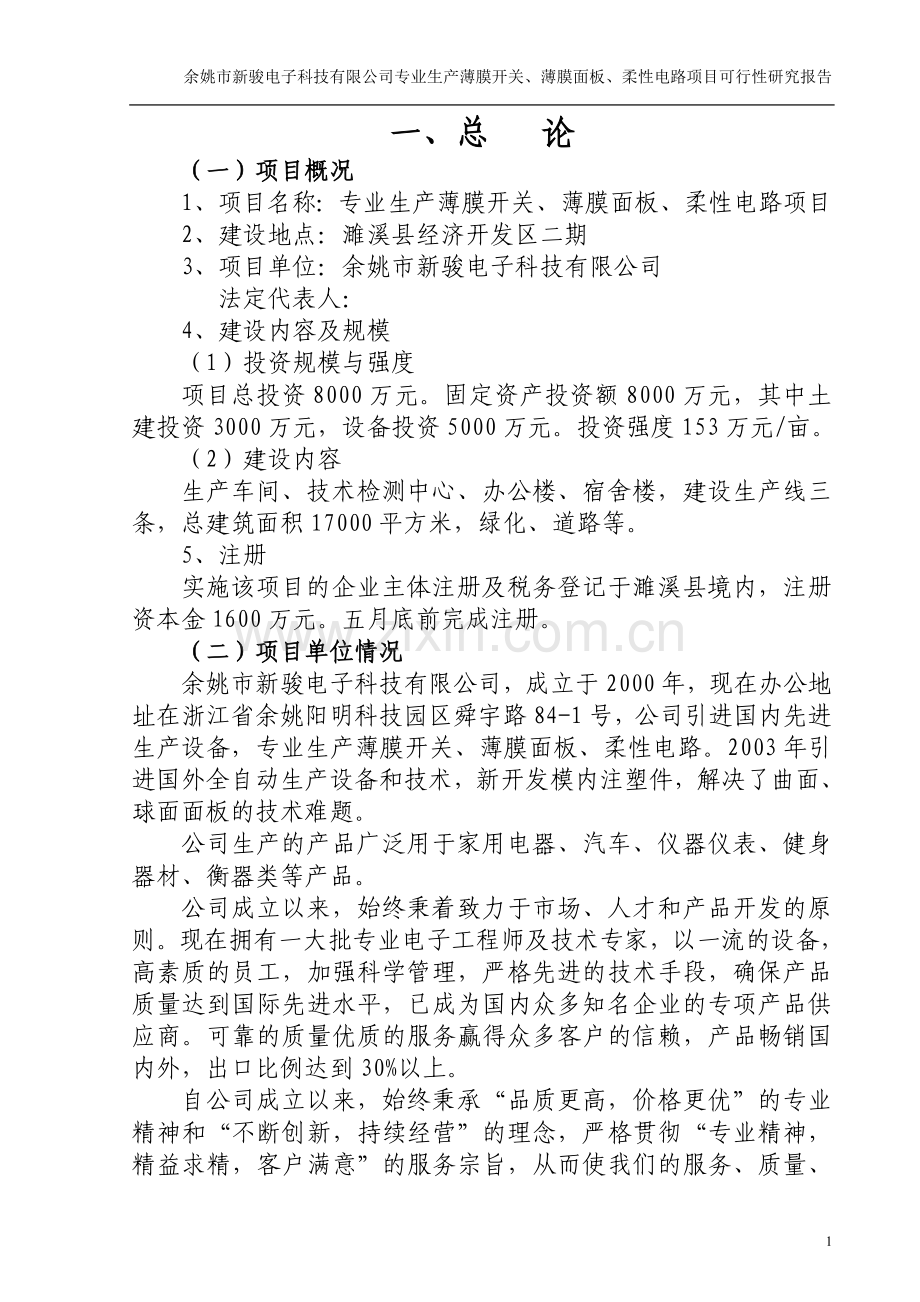

一、总 论
（一）项目概况
1、项目名称：专业生产薄膜开关、薄膜面板、柔性电路项目
2、建设地点：濉溪县经济开发区二期
3、项目单位：余姚市新骏电子科技有限公司
法定代表人：
4、建设内容及规模
（1）投资规模与强度
项目总投资8000万元。固定资产投资额8000万元，其中土建投资3000万元，设备投资5000万元。投资强度153万元/亩。
（2）建设内容
生产车间、技术检测中心、办公楼、宿舍楼，建设生产线三条，总建筑面积17000平方米，绿化、道路等。
5、注册
实施该项目的企业主体注册及税务登记于濉溪县境内，注册资本金1600万元。五月底前完成注册。
（二）项目单位情况
余姚市新骏电子科技有限公司，成立于2000年，现在办公地址在浙江省余姚阳明科技园区舜宇路84-1号，公司引进国内先进生产设备，专业生产薄膜开关、薄膜面板、柔性电路。2003年引进国外全自动生产设备和技术，新开发模内注塑件，解决了曲面、球面面板的技术难题。
公司生产的产品广泛用于家用电器、汽车、仪器仪表、健身器材、衡器类等产品。

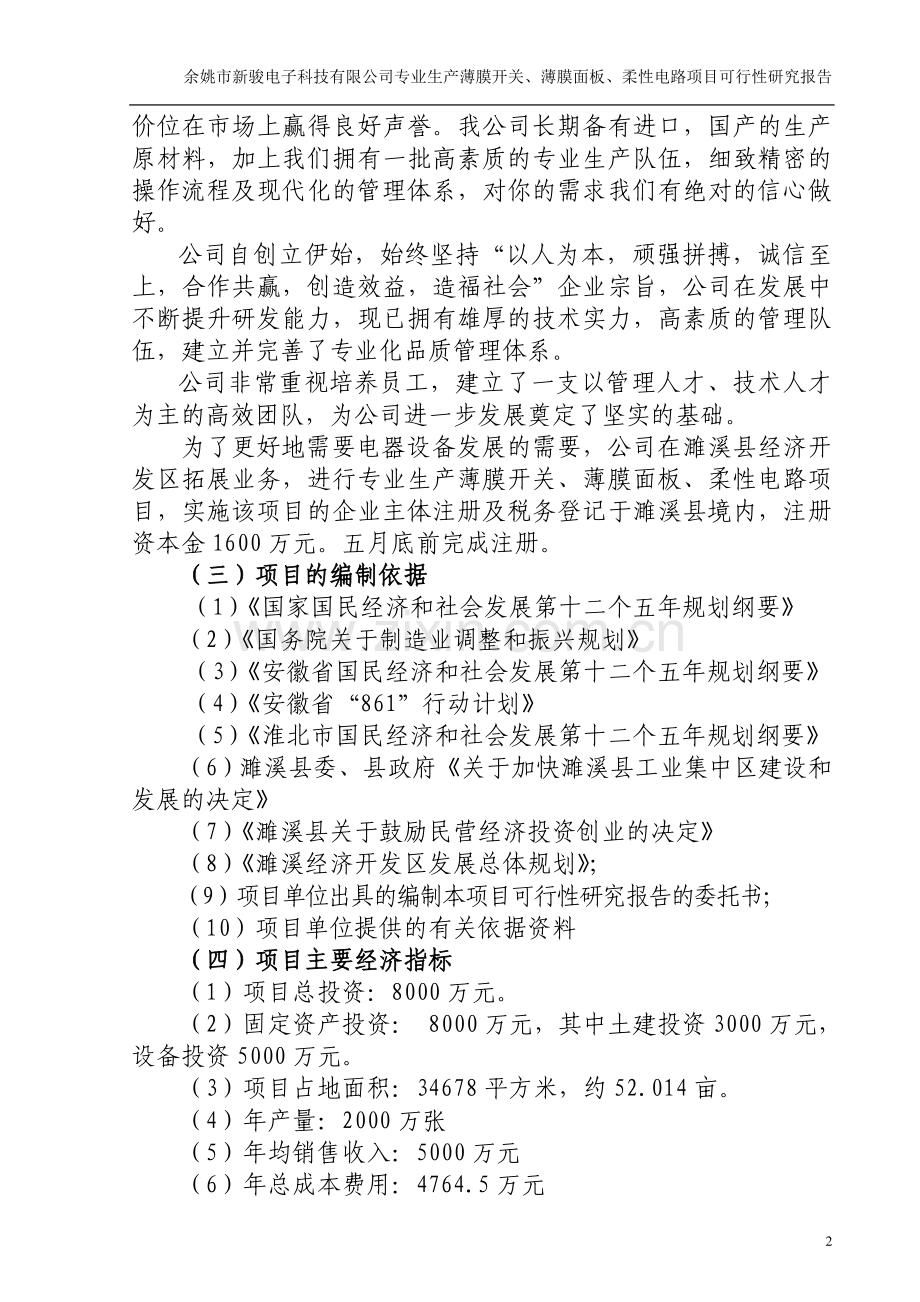

公司成立以来，始终秉着致力于市场、人才和产品开发的原则。现在拥有一大批专业电子工程师及技术专家，以一流的设备，高素质的员工，加强科学管理，严格先进的技术手段，确保产品质量达到国际先进水平，已成为国内众多知名企业的专项产品供应商。可靠的质量优质的服务赢得众多客户的信赖，产品畅销国内外，出口比例达到30%以上。
自公司成立以来，始终秉承“品质更高，价格更优”的专业精神和“不断创新，持续经营”的理念，严格贯彻“专业精神，精益求精，客户满意”的服务宗旨，从而使我们的服务、质量、价位在市场上赢得良好声誉。我公司长期备有进口，国产的生产原材料，加上我们拥有一批高素质的专业生产队伍，细致精密的操作流程及现代化的管理体系，对你的需求我们有绝对的信心做好。
公司自创立伊始，始终坚持“以人为本，顽强拼搏，诚信至上，合作共赢，创造效益，造福社会”企业宗旨，公司在发展中不断提升研发能力，现已拥有雄厚的技术实力，高素质的管理队伍，建立并完善了专业化品质管理体系。
公司非常重视培养员工，建立了一支以管理人才、技术人才为主的高效团队，为公司进一步发展奠定了坚实的基础。
为了更好地需要电器设备发展的需要，公司在濉溪县经济开发区拓展业务，进行专业生产薄膜开关、薄膜面板、柔性电路项目，实施该项目的企业主体注册及税务登记于濉溪县境内，注册资本金1600万元。五月底前完成注册。
（三）项目的编制依据
（1）《国家国民经济和社会发展第十二个五年规划纲要》
（2）《国务院关于制造业调整和振兴规划》
（3）《安徽省国民经济和社会发展第十二个五年规划纲要》
（4）《安徽省“861”行动计划》
（5）《淮北市国民经济和社会发展第十二个五年规划纲要》
（6）濉溪县委、县政府《关于加快濉溪县工业集中区建设和发展的决定》
（7）《濉溪县关于鼓励民营经济投资创业的决定》
（8）《濉溪经济开发区发展总体规划》；
（9）项目单位出具的编制本项目可行性研究报告的委托书；
（10）项目单位提供的有关依据资料
（四）项目主要经济指标
（1）项目总投资：8000万元。
（2）固定资产投资： 8000万元，其中土建投资3000万元，设备投资5000万元。
（3）项目占地面积：34678平方米，约52.014亩。
（4）年产量：2000万张
（5）年均销售收入：5000万元
（6）年总成本费用：4764.5万元
其中：固定成本： 1000万元
可变成本：3764.5万元
（7）年经营成本： 3366万元
（8）年均利税： 1748.26万元
其中：利润：1148.26万元
税金：600万元
（五）报告结论
该项目实施后，通过采用先进的工艺设备和生产技术，使企业生产装备和技术含量达到国内领先水平。拟发展的产品档次较高，属于国家鼓励的新兴产业，是国家支持发展的新产品，具有良好的市场前景，中长期具有较大市场潜力。
项目承办单位实施该项目后不仅可满足市场的需求，而且还可以大大提升企业技术档次，进一步优化公司产品结构，提高公司品牌知名度，增强市场综合竞争能力。
技术水平先进可靠，技术方案合理。该项目在淮北市濉溪县经济开发区实施，征地面积34678平方米，约52.014亩，新建建筑面积17000平方米。购置先进的生产设备，采用国内先进的检验和试验设备，同时建设完善配套的公用系统。项目总投资8000万元，固定资产投资： 8000万元，其中土建投资3000万元，设备投资5000万元。项目产品水平在国内处于领先地位，部分性能达到世界同类型先进水平，技术水平先进可靠，技术方案合理，在技术上是可行的。
经济效益和社会效益良好。通过经济分析，项目各项财务指标均较好，并具有较强的抗风险能力，其经济效益和社会效益是显著的。
综上所述，该项目符合国家、行业的产业政策，具有广阔的市场需求，技术水平先进可靠，技术方案合理可行，经济效益和社会效益显著，因此，该项目是可行的。

二、项目背景

众所周知,开关在电子整机产品中,起着一个传递指令信息的作用。开关的品种有很多,其发展随着电子整机产品的进步而不断更新。20世纪50年代以奋力元件的钮子开关,拨动开关,转换开关占主导地位;60年代出现了以琴键开关为代表的组合开关,用以完成简单的功能转换;随着应用领域的扩展和整机功能的增加,70年代又出现了导电橡胶的键盘开关,而薄膜开关是在70年代末80年
代初期研究开发的一种新型电子器件,它是顺应电子整机产品向小型化,数字化,智能化,多功能化发展需要的产物。
   薄膜开关是在挠性聚碳酸脂或聚脂薄膜上用导电浆料印刷触点电路制成的开关,是触点开关的一种。
    薄膜开关为平面型,多层组合,密封式结构,是集按键开关,面板功能标记,读数显示透明窗,指示灯窗孔及电路为一体的电子整机操纵系统的总成。
    它具有以下特点：
    （1）耐久性
    薄膜开关的寿命一般可以达到一百万次以上,之所以有这样长的寿命,是由于开关的动作只由弹性薄膜的垂直方向弹动实现的。弹性薄膜虽然经过百万次的蠕动,但由于蠕变的幅度很小,仅为0.1~0.3mm（既开关行程）,加之材料选择的合理性,远远没有达到薄膜的屈服极限,因此薄膜材料能够承受一百万次以上的寿命而不变形。从另一方面讲,开关的触点是垂直接触,磨损量甚小;而丝网印刷的触点能形成足够的厚度,并且在银浆触点上在增印一层导电碳,以达到高耐磨,自润滑的目的,因此薄膜开关的寿命,比机械式触点开关提高数十倍以上。
    （2）密封性能好
    由于薄膜开关是整体密封性结构,开关的触点不受有害气体的侵蚀,不易氧化;具有防水防尘的特点,从而更适合用于各种恶劣环境。
    （3）体积小,质量轻和结构可靠
    薄膜开关在设计上可以排列组合成薄膜键盘,其设置密度大,而且它是由多层薄膜组合而成的密封薄片式结构,所有开关之间的连接线及引出线是由丝网印刷一次性完成,总厚度在1~3mm,因此缩小了体积,减轻了质量,提高了可靠性。
    （4）色彩丰富和外形美观
    薄膜开关可以根据使用者的设计构思,在色彩的图案的设计上体现个性化,在装饰效果上体现出材质美,装饰美,工艺美的综合特征。
    （5）降低机电产品的配套成本
    传统的机械式开关,在安装时需要焊接,甚至要配合固定支架。而薄膜开关的安装为粘贴式,只要揭去背胶纸,就可以牢固地粘贴在整机表面,其引线出口插入整机后置电路的插座上,瞬间便可接通电路。省工,省料,降低了整机的配套成本。
以上几个方面可以看出薄膜开关、薄膜面板、柔性电路具有性能好、色彩丰富和外形美观而且成本低等优点。受到市场的青睐，市场潜力巨大，因此本项目具有良好的市场前景。

三、项目原料情况
（一）原材料供应情况
专业生产薄膜开关、薄膜面板、柔性电路项目材料主要原料有：聚氯乙烯 PVC、聚碳酸脂 PC、聚脂PET等。这些原料资源丰富，质优价廉，可为项目生产提供充足的原材料。该项目所需主要原辅材料均可以在国内市场采购解决，原辅材料市场供应充足，而且具有充裕的选择性。
（二）外协能源需求
该项目全年用电量约500万千瓦小时，由濉溪县经济开发区协调供电部门提供，全年用水量约50600.0立方米，由开发区自来水公司供水。
（三）项目原材料理化性能和指标
本项目关键重要的原材料均选用国际一流品牌，如面膜材料：导电银、导电碳、电路PET；设备方面：为保证精度，我厂在生产设备上花费了大量资金，做到确保质量优、精度高，大幅面出片分辨率为2540DPI照排机，配日产阿克发胶片，台湾产气动张网机（保证网目均匀），瑞士300目聚酯丝网（使用瑞士产张力计进行控制，以保证精度），气动抽真空金属卤灯保证晒版质量，30KW、 25米长红外线烘道（温控均匀，保证丝印面膜、线路、尺寸稳定、牢固），5.6KM*3UC固化机（保证UV绝缘油、紫外线油墨固化彻底、牢度好）；薄膜开关模具制造：我厂拥有线切割、电火花、多台计算机直接控制的数控机床。所以许多客户都知道我厂模具制造精良，但价格却特别低，甚至产生怀疑。我们建议您先少量定做一些。从这件事我们更加认识到技术提高、技术创新的重要性。
1、材料的种类
薄膜开关、面板、柔性电路的材质，除要求具有平整性和印刷适应性外，更主要的是要具有可挠性和高弹性的特点。适于制作的材料详见下表：
本项目所用的材料大多数采用进口材料，以满足用户对产品质量的要求，也可根据用户的不同需要采用比较经济的国产材料。公司与国内外各大材料供应商保持着稳定的伙伴关系，货源充足，进货量大，价格大大低于市价，进一步降低了生产成本，以满足用户较高的性价比。
名称
使用温度
厚度(mm)
表面效果
理化特性
聚氯乙烯 PVC
60℃
0.175～0.5
沙面
光面
常温下对酸、碱和盐类稳定。耐磨性好，耐燃自熄，消声消震，电绝缘性好。热稳定性较差。
聚碳酸脂 PC
－60～120℃

光面
沙面
透光率高，吸水性低，尺寸稳定性好，抗弯、抗拉、抗压强度十分优越，耐热性耐寒性、电绝缘性和耐大气老化性优良。耐药品性较差，耐疲劳性较差，易产生应力开裂。
聚脂PET
－30～120℃
0.1～0.2
光面
细沙面
耐药品性良好，不溶于一般有机溶剂，不耐碱。具有优良的机械性能、电性能、刚性、硬度和热塑性塑料中最大的强韧性，吸水性低，耐磨损、耐摩擦性优良，尺寸稳定性高。拉伸强度能与铝膜媲美，大大高于PC、PVC。

2、材料的厚度
塑料基材厚度在0.25mm及以下称为薄膜，主要用作薄膜开关的面板层，其背面印有各种指示性的图案、文字来表示相应开关键位的操作区域，在厚度选择上应视面板及按键的大小而定，材料厚，触动力加大，反应迟钝；材料过薄，触动时手感差，回弹不明显。厚度在0.25mm以上称为板材，不适合立体键成型，可用作无按键操作区域的指示性的标牌面板，也可作为薄膜开关的衬板以提高其硬度。

四、建设规模和产品方案
(一)建设规模
本项目建设规模：年产生产薄膜开关、薄膜面板、柔性电路2000万张；项目占地面积34678平方米，约52.014亩；工程建设规模17000平方米，其中建设钢构车间4000平方米，综合办公楼2000平方米，职工宿舍楼2000平方米，道路3200平方米，其它5800平方米，同时建设围墙4000米，排水工程3000米，管路铺设500米，消防池600立方米。建设浮选剂生产线两条，绿化、道路等。
(二)产品方案
1、薄膜开关：700万张；
2、薄膜面板：700万张；
3、柔性电路：600万张。

五、场址选择
（一）厂址选择要求
生产薄膜开关、薄膜面板、柔性电路项目属于机械设备制造行业，该项目对其生产工艺流程、设施布置都有较为严格的标准化要求，其厂址选择必须满足下列基本条件：
1、项目选址应符合濉溪县城乡建设总体规划和工业项目占地使用规划的要求，同时具备便捷的陆路交通和方便的施工场址，并且与大气污染防治、水资源和自然生态资源保护相一致。
2、所选厂址应避开自然保护区、风景名胜区、生活饮用水源地和其它特别需要保护的环境敏感性目标。
3、节约土地资源，充分利用空闲地、非耕地或荒地，尽可能不占良田或少占耕地。应充分利用天然地形，选择土地利用率高征地费用少的场址。
4、厂址选择应提供足够的场地以满足工艺及辅助生产设施的建设需要。厂址应具备良好的生产基础条件，水源、电力、运输等生产要素供应充裕，能源供应有可靠的保障。
5、厂址应靠近交通主干道，具备便利的交通条件，有利于原料和产成品的运输。通讯便捷有利于及时反馈市场信息。
6、对周围环境不应产生污染或对周围环境污染不超过国家有关法律和现行标准允许范围，不会引起当地居民的不满，不会造成不良的社会影响。
7、项目建设方案力求在满足生产工艺、防火安全、环保卫生等要求的前提下，尽量合并建筑充分利用自然空间，坚决贯彻执行“十分珍惜和合理利用土地”的国策，因地制宜合理布置。对各种设施用地进行统筹安排，提高土地综合利用效率，同时，采用先进的工艺技术和设备，达到“节约能源、节约土地资源”的目的。
（二）项目选址及用地方案
通过对可供选择的建设地区进行比选后，综合考虑交通条件、土地取得成本及职工交通便利条件，初步选择濉溪县经济开发区为建厂地址。
由余姚市新骏电子科技有限公司承办的生产薄膜开关、薄膜面板、柔性电路项目，拟选址在安徽省淮北市濉溪县经济开发区，项目选址符合《濉溪县土地总体利用规划》要求，所选区域土地资源充裕，而且地理位置优越，地形平坦、土地平整、交通条件便利、配套设施条件具备，符合项目选址要求。
拟定建设区域属工业项目建设占地规划区，拟定建设区域总占地面积34678平方米，约52.014亩，实际利用面积为34678平方米。项目建设遵循“合理和集约用地”的原则，按照机械设备制造行业生产规范和要求，进行科学设计、合理布局，符合薄膜开关生产经营的需要，项目选址具体位置详见附图所示。
（三）项目建设区概况
1、地形、地貌
该工程所在地的淮北市地质构造单元属华北、鲁西台隆南段，属于淮北平原的一部分；市区东、西范围内有寒武系、奥陶系地层组成的山丘平行延伸两侧，其余为平原，地势平坦，地形北高南低，自西北向东南微倾斜，坡降万分之一左右。项目所在地平均海拔为32m。市区北靠相山，相山最高点约342m。基本地震烈度为6级。
2、水文
淮北市境内共有15条主要河道，一般为季节性河流，水源以靠天然降水补给为主，地表径流年内分配不均匀，雨季时河水流量丰富，干旱时常有断流现象。工程所在地主要有王引河、新濉河。新濉河发源于萧县东芦庄，在淮北市相山区后黄里流入淮北市，下游至宿县东汇入新汴河，全长222km，流域面积2045平方公里。设计排涝流量463.3m3/s，排洪流量826m3/s；黄桥节制闸上游（市北区）河道长16.5km，汇水面积1562平方公里，设计排涝流量359.8m3/s，排洪流量687m3/s；洪碱河口至黄桥闸防洪水位33.620～32.425m。王引河是沱河支流，原名溪河。发源于砀山县中许庄，向东南流经河南、安徽汇入南沱河。淮北市境内长30.4km，集水面积261km2。
淮北市地表水随季节分布极不均匀，生产、生活用水主要依靠开采地下水，致使地下水位不断下降，目前水位埋深8m～12m，浅层水已经疏干并形成了降落漏斗，引起地下水矿化度、硬度等指标呈上升趋势。主要以大气降水为补给水源。浅层地下水流向与地形坡降及河流方向一致，由西北流向东南。
3、气候、气象
本区处于季风盛行的半湿润地区，属北方型大陆性气候与湿润性气候之间的过渡性气候，具有四季分明，日照充足、气候温和的特点，夏季高温多雨，冬季寒冷干燥。区域内年主导风向东北偏北风（NNE），频率为11%；年平均风速2.6m/s。年平均气温14.5℃，夏季最高气温41℃，冬季最低气温-23℃；年平均降雨量862.9mm，年平均相对湿度70%；年平均蒸发量1600mm；日照率52%；全年无霜期202天；年平均气压1012.9hPa，最大冻结深度为260mm。
4、植被、生物多样性
工程所在区域位于濉溪县开发区，由于人类长期开发活动的影响，天然植被及野生动物已经很少，绝大部分为人工栽培植物，人工栽培植物主要有小麦、大豆、玉米、芝麻、棉花等；在村庄、道路旁有人工造林，近年来人工防护林建设也取得了一定的成绩。动物主要为人工饲养的家禽、牲畜、鱼类等。
项目所在地行政区划隶属于淮北市濉溪县，地处县城近郊。濉溪县位于安徽省北部，是淮北市唯一市辖县，县城依市而建，全县辖11个乡镇和一个省级经济开发区，面积1987平方公里。濉溪承东启西，区位优越，地处苏、鲁、豫、皖四省交界处，是淮海经济区和徐州经济圈重要组成部分。2010年末全县总人口157310人。人口自然增长率为5.2‰。
2010年，全县以科学发展观为统领，以“工业发展年”为抓手，大力实施“工业强县”战略，经济结构实现突破性转变，社会财富大幅增加，民生得到改善和提高，各项社会事业取得全面进步。地区生产总值622628万元。分产业看，第一产业增加值201154万元；第二产业增加值212892万元；第三产业增加值208582万元。全年粮食种植面积295．4万亩，全年粮食总产量94．1万吨，全年肉类总产量58048吨，禽蛋产量24844吨；蔬菜产量142942吨。全年新增规模以上工业企业34家，总数达7l家。全部工业增加值17104l万元。规模以上工业企业累计实现利润16018万元。主要工业产品中，白酒16788千升，原煤317713吨，焦炭606335吨，铁矿石172504吨，面粉283329吨。建筑业实现增加值4185l万元。全年累计完成财政收入60052万元，比上年增长42.8％，其中地方财政收入30389万元，增长32.6％。税收收入51903万元，增长47.O％。
本项目位于濉溪县经济开发区，交通便利，水、电等基础设施完备，猪舍、职工宿舍、接待中心等配套实施齐全。项目规划占地约20亩，满足沼气工程运行条件。本项目所在地农业资源优势明显，肥沃的土地、温和的气候，为濉溪农业产业化的发展提供了得天独厚的条件。种养业种类多、产量大，小麦、玉米、大豆等主要农作物，常年产量稳定，饲养牛、猪、羊、兔、鸡、鸭、鸽等。
濉溪县的重点保护的文物主要有柳孜隋唐大运河、古城汉墓、临涣古城、临涣文昌宫、小李庄前委旧址、淮海战役双堆集烈士陵园等，但距离本项目选址较远。濉溪县内无自然保护区等。
（四）项目用地合理性分析
根据安徽省《关于工业建设项目节约集约利用土地的意见》有关规定，该项目的建设符合以下条件：
1、建设年产生产薄膜开关、薄膜面板、柔性电路2000万张项目，符合国家发展和改革委员会《产业结构调整指导目录（2011年本）》中的相关要求。
2、该项目用地位于濉溪县经济开发区内，用地性质为工业建设项目用地，且其固定资产投资强度为153万元/亩，符合“十二五”全省工业建设项目节约集约用地标准规定。
3、本项目平面布置符合机械设备制造行业、重点产品的厂房建设和单位面积产能设计规定标准，达到《工业项目建设用地控制指标》（国土资发[2008]24号）文件规定的具体要求。

（五）项目选址综合评价
1、拟建项目用地位置周围5km以内没有地下矿藏、文物和历史文化遗址，项目建设不影响周围军事设施的建设和使用，也不影响河道的防洪和排涝。项目建设选址周围无粉尘、有害气体、放射性物质和其他扩散性污染源，而且建设区域地形平坦、土地平整、交通便捷、配套设施条件齐备，符合项目选址的根本要求。
2、项目选址所处位置交通便利、地理位置优越，有利于项目生产所需原料、辅助材料和成品的运输。通讯便捷、水资源丰富、能源供应充裕，适合于薄膜开关生产经营活动，为此，该区域是发展机械设备制造行业的理想场所。
3、厂址周围没有自然保护区、风景名胜区、生活饮用水水源地等环境敏感目标，自然环境条件良好。拟建工程地势开阔，有利于大气污染物的扩散，区域大气环境质量良好。
4、拟建厂址具备良好的原料供应、供水、供电条件，生产、生活用水全部由濉溪经济开发区提供，完全可以保障供应。
5、综上所述，项目选址位于濉溪县 经济开发区工业项目占地规划区，该区域地势平坦开阔，四周无污染源、自然景观及保护文物，供电、供水可靠，给、排水方便，而且，交通便利、通讯便捷、远离居民区，所以，从厂址周围环境概况、资源和能源的利用情况以及对周围环境的影响分析，拟建工程的厂址选择是科学合理的。

六、技术方案、设备方案和工程方案

(一)技术方案
1、项目设计原则
（1）对于生产技术方案的选用，遵循“自动控制、安全可靠、运行稳定、节省投资、综合利用资源”的原则，选用当前较先进的集散型控制系统，由计算机统一控制整个生产线的各项工艺参数，使产品质量稳定在高水平上，同时可降低物料的消耗。严格按行业规范要求组织生产经营活动，有效控制产品质量，为广大顾客提供优质的产品和良好的服务。
（2）遵循“高起点、优质量、专业化、经济规模”的建设原则。积极采用新技术、新工艺和高效率专用设备，使用高质量的原辅材料，稳定和提高产品质量，制造高附加值的产品，不断提高企业的市场竞争能力。
（3）在工艺设备的配置上，依据节能的原则，选用新型节能型设备，根据有利于环境保护的原则，优先选用环境保护型设备，满足项目所制订的产品方案要求，优选具有国际先进水平的生产、试验及配套等设备，充分显现龙头企业专业化水平，选择高效、合理的生产和物流方式。
（4）生产工艺设计要满足规模化生产要求，注重生产工艺的总体设计，工艺布局采用最佳物流模式，最有效的仓储模式，最短的物流过程，最便捷的物资流向。
（5）根据该项目的产品方案，所选用的工艺流程能够满足产品制造的要求，同时，加强员工技术培训，严格质量管理，按照工艺流程技术要求进行操作，提高产品合格率，努力追求产品的“零缺陷”，以关键生产工序为质量控制点，确保该项目产品质量。
（6）结合生产工艺特点，运用现代科学管理方法及质量环境体系，高质量、高标准地完成产品的生产和经营过程。
（7）在项目建设和实施过程中，认真贯彻执行环境保护和安全生产的“三同时”原则，注重环境保护、职业安全卫生、消防及节能等法律法规和各项措施的贯彻落实。
2、工艺技术方案
（1）生产工艺流程
工艺路线的选择必须为产品质量服务，该项目的产品要求质量高、品种多、且能适应市场需求的变化，为此要拟定合理、先进、成熟、可靠的工艺流程。本项目产品生产工艺流程，详见——《产品生产主要工艺流程示意简图》。
产品生产主要工艺流程示意简图

（2）薄膜开关面板的设计
       ①常见键体与指示窗的设计
  键体外形与大小的设计，应从整个面板的大小及按键数量的多少来考虑。按键太小，操作比较费力；按键太大，则影响美观，且不宜按准有效操作区域。另外，如果按键凸起，应选择带圆角的矩形、圆形、椭圆、长圆等外形比较圆滑的形状；按键不凸起时，则可选择任意形状，以略大于后部电路触点为好。在键体上设置指示窗，一般情况下，以左上角为好。指示窗的形状虽可自由设计，但应注意尽量与键体的外形轮廓相适应，譬如，带圆角的键体，宜采用圆形指示窗，方角键体宜采用方形或长方形指示窗，以增进外观的协调。在同一面板上各单元内的指示窗位置及形状应趋于一致。常见键体外形与指示窗位置、形状见下图:

  表一 键体与指示窗的推荐尺寸，单位：mm
键体尺寸
10×10
12×12
14×14
16×16
18×18
20×20
圆形指示窗尺寸
F1.5
F2.0
F2.0
F2.5
F2.5
F3.0
方形指示窗尺寸

1.5×1.5
2.0×2.0
2.5×2.5
3.0×3.0
3.0×3.0
长方形指示窗尺寸

3.0×1.5
4.0×2.0
5.0×2.5
5.0×2.5

键体及键间距推荐尺寸，单位：mm
键体尺寸
10×10
12×12
14×14
16×16
18×18
20×20
相邻两键中心距
14
15
17
20
23
25

②文字和图案设计
   文字和图案是操作功能的媒介，具有直接向操作者提示功能的作用，或对仪器性能作出解说。薄膜开关的面板，一般没有外置的元件，它是以色块来表示模拟的键盘或元件，为此，文字和图案可直接标注在功能按键的色块上。此外，对字体的选择还应兼顾到丝网印刷工艺的特点。对于通常所用的，例如仿宋体，其笔画纤细无力，细微的笔峰较难表现，与色块的力度不相适应。尤其在文字尺寸比较小时，更是忌用笔画纤细的字体（如宋体、楷体），而应采用黑体或中圆，这种字体笔画横竖等宽，字体方整易辨，与整体设计适应性强，工艺的再现性也好。其它字体可作为仪器设备的名称、型号或生产制造单位企业名称，因为这些文字尺寸往往比较大且字数较少，适当采用这些字体可起到点缀平衡作用，增加面板整体美观效果。

对于英文字体，道理一样，较常用的字体有Arial（相当于黑体），慎用Times New Roman（相当于宋体）。
对于文字的修饰，除了常见的粗体、斜体、粗斜体、镂空、对于文字的修饰，除了常见的粗体、斜体、粗斜体、镂空、阴影外，还有虚线框、投影、立体及各种变形等，见下图:
  形意图案是根据仪器某一操作内容的特点，而精心设计的一组特定图形标志，以取代文字的陈述，形意图案的特点是寓意形象，简练明快，表达力强，增进记忆，能起到文字注释难以达到的效果。

③文字和按键的搭配设计
按照文字和按键相对位置可分为按键外（上、下、左、右），按键内（上、下、左、右、中、左上、右下、……等），见下图:文字放在按键外，一般是因为文字比按键大无法放入键内（多为无缩写的英文单词），位置最好为上下，在相邻两
键中间文字应靠近所代表的功能键，以防误识按键。在文字排列方式上大多采用横排，以满足人们的阅读习惯，竖排文字只适合放置在竖直的长方键内。
④文字和透明窗的搭配设计
 对透明窗（或功能区）的装饰可采用加框线或色块方法来区分不同的功能操作区和显示区，常见形式见右图。也可即加框线又加色块（见右图上排二），但此框线必须是一闭合图形。

⑤颜色设计
  颜色在实际应用上要在最大程度上为其功能服务。比如，文字与图案应与其所衬托的色块有较大的对比度；有相应位置关系要求严格的部分，以及有相互依存关系的功能键组，宜设计成同一颜色，让它们在同一块印版上完成印刷，以避免套印过程产生的偏差；颜色选择还应考虑整机外壳的颜色以及使用环境的情况，以使整机外观协调一致；功能仪器宜柔和典雅，以示庄重；民用家电产品可华丽些，以点缀环境气氛。
   从丝网印刷工艺上考虑，还应避免在比较细小的浅色文字图案后印刷较深的底色，因为有些浅色的油墨（比如纯白、红、黄、浅绿、浅蓝等）遮盖力差，有一定的透明度，背衬深色底会使其颜色变深，难以辨认。在这种情况下，往往采用阴版印刷，即先印刷底色，将文字图案部分露出，再在其后盖上浅色油墨，这样文字图案才不会变色，但用阴版印刷较细的文字图案时，效果会比较差。在文字大小无法改变的情况下，应设法改变文字图案的颜色或背衬底色。另外，如果两种都有些透明的油墨相互叠加时，其颜色也会互相影响，一种解决方法是尽量缩小重叠尺寸，减小影响；另一种方法是在其重叠部分加一深色框线。

色标样本

(二)主要设备方案
根据生产规模和生产工艺的要求，本着“先进、合理、科学、节能、高效”的原则，该项目对比考察了多个生产设备制造企业，优选了薄膜开关生产专用设备和检测仪器等国内先进的环保节能型设备，同时适应多品种变化的要求。项目需要配置生产专用设备和检测设备等先进的装备，确保该项目生产及产品检验的需要，项目主要工艺设备分为主要生产设备、其他辅助及配套设备。预计购置安装主要设备650台（套），计划投资5000万元。
（三）工程方案
1、建筑设计依据
（1）《民用建筑设计通则》（GB50352-2005）；
（2）工程建设标准强制性条文（工业建筑部分2009年版）；
（3）《工业企业设计卫生标准》（GBZ1-2002）；
（4）《建筑设计防火规范》（GB50016-2006）；
（5）《办公建筑设计规范》（JGJ67-2006）；
（6）《建筑工程设计文件编制深度的规定》（2008）；
（7）《建筑抗震设计规范》（GB50011-2001）；
（8）《公共建筑节能设计标准》（GB50189-2005）；
（9）《屋面工程技术规范》（GB50345-2004）；
（10）《公共建筑节能设计标准》（GB50189-2005）；
（11）国家颁布现行的其它有关建筑设计规范、标准。
2、设计方案构思和特点
（1）余姚市新骏电子科技有限公司专业生产薄膜开关、薄膜面板、柔性电路项目位于安徽省淮北市濉溪经济开发区，本次设计通过与建设方的多次沟通、考察、论证，最后达成共识，彻底改变以前传统工艺布局简单的点式布局方式，以工艺流程为基本出发点，把多个厂房通过纵横两个方向进行灵活组合，在厂房的中心区域设计了一个车间办公用房，并通过连廊与厂房连为一体，形成整个厂区的生产指挥枢纽中心。
（2）本次设计融入了全新的设计理念，以建设和谐企业为前提条件，以建筑功能、美观、经济三要素前提为出发点，全盘考虑厂区可持续发展、建筑节能等各方面要素，极力打造一个功能先进、生产高效的现代化企业。
（3）针对业主提出的“高标准、高质量、快进度”的要求，为了达到这一共同的目标，本项目在整个设计过程中始终贯彻这一原则，以尊重自然、享受自然、爱护自然为基点，以提高员工的学习力、创造力和凝聚力，实现企业腾飞的发展目标。
（4）土建设计基本参数
①风荷载：按50年一遇设计，基本风压取值：W=0.35kN/m2。
②抗震设防烈度：濉溪地区抗震设防烈度按6度设计。
③结构安全等级及防火等级：结构安全等级确定为二级，建筑结构构件按二级耐火等级考虑。
④建筑设计使用年限为50年。
（4）设计方案
①厂房采用钢筋混凝土排架结构，立柱为矩形混凝土排架柱，屋面梁为焊接H型钢，檩条采用“C”形冷弯薄壁型钢，屋面采用轻钢屋盖，彩色镀锌外板，防潮贴面玻璃丝棉毡，外围护墙体采用热镀铝锌外板100mm玻璃丝棉毡和彩色镀锌内板。
②办公室采用钢筋混凝土框架结构，钢筋混凝土矩形柱和矩形梁，现浇钢筋混凝土板。
③辅助用房采用砖混结构设计，基础均为钢筋混凝土独立基础。
④土建工程投资估算
项目土建工程总量为17000平方米，土建工程投资估算为3000万元。
土建工程明细表
序号
项目名称
建筑结构
单位（面积）
1
办公楼
框架
2000m2
2
车间
钢构
4000m2
3
道路

3200m2
4
围墙

4000m
5
排水工程

3000m
6+
供配电房

200m2
7
消防池

600m3
8
宿舍楼

2000m2
9
管路辅设

500米

七、总图运输与公用辅助工程
(一)总图布置
生产区规划建设两栋平面呈“L”形的车间、库房联合建筑，先建北面一栋，预留南面一栋位置；在生产区西北角建汽车库；考虑生产原料和产成品主要交通流向，尽量减少反向交通，力求通畅便捷，生产区内道路布置成“b”形，尽端处结合汽车库设回车场。厂前区规划建设生产综合楼，厂门卫室及自行车棚。生活区内建设职工生活服务楼，底层为职工食堂、男女浴池及更衣；楼层为职工宿舍、阅览室和文体活动室。
(二)场外运输及运输方式
项目设计年生产能力为生产薄膜开关、薄膜面板、柔性电路2000万张，原材料进厂和项目产品出厂，场外总运输量不大。以汽车公路运输为主。
(三)公用辅助工程
厂区给水管接自开发区给水管网预留开口；厂区排水沟与开发区排水管网沟通；厂区供电线路和通讯线路引自开发区线网，均架空敷设。
厂内道路两侧(穿越晾晒场段除外)种植行道树，规划绿地及预留建设用地均种植花卉和草皮，绿地边沿种植矮株冬青或黄杨。

八、节能措施
（一）节能原则
1、贯彻国家节约能源法和国家有关节能设计规定。
2、采用高质量节能型设备和新型建筑材料，以降低能耗和成本。
3、公用管网线路设计，要高效、经济、合理，以减少损耗。
4、能源计量器具配置按《用能单位能源计量器具配备和管理通则》（GB17167-2006）的要求进行设计配置。
（二）节能措施
1、工艺设计节能
（1）新建厂房总布局考虑生产工艺流程和物料运输，力求缩短各工序之间的运输距离。厂房内设备按工艺流程布置，工艺路线合理顺畅，减少物料往返运输，降低能源消耗且提高工作效率。
（2）工艺设备选用国内先进的高效节能设备以减少能耗，同时提高产品质量和成品率。
2、建筑节能
该项目厂房设计按照建筑节能设计标准进行，生产车间采用钢筋混凝土结构厂房，屋面采用轻钢屋盖，彩色镀锌外板，防潮贴面玻璃丝棉毡。外围护墙体采用热镀铝锌外板100mm玻璃丝棉毡和彩色镀锌内板，具有良好保温效果。
3、电气工程节能
（1）变配电系统采用节能型的电器产品，并正确选定装机容量，减少设备本身的能源消耗，提高系统的整体节能效果。
（2）照明节能应选择合理的照度标准，根据不同场所选择合适的照明光源，在满足照明质量的前提下，尽可能选择高光效光源。
（3）厂房照明优先选用效率高的灯具，尽可能降低灯具的安装高度。选择电子镇流器或节能型高功率因数电感镇流器，单灯功率因数不小于0.9。
（4）大容量用电设备（45kW及以上）单独电能计量。变压器低压侧集中电容补偿，提高功率因数。

（5）在设备选型时，采用节能新技术、新工艺及新设备，一律不采用己公布淘汰的机电产品及国家产业政策限制内的产品序列和规模容量。
（6）采用节能型变压器并按经济运行方式运行，提高功率因数，降低配电网络能耗。
（7）设定专人对供电线路进行定期检查，保证供电系统的正常运作。

九、节 水 措 施
(一)节水措施
本项目用水量不大，但是，淮北地区水资源相当匮乏，因此，项目的建设必须落实节水措施。
具体节水措施如下：
(1)加强对用水设施管网的维修、保养、减少跑、冒、滴、漏。
(2)生产环节用水尽量采取循环利用。
(3)对生活，洗浴、环保等用水节约使用。
(二)水耗指标分析
本项目耗水量由三部分组成：
(1)生活用水按每人每天O.4吨计算，全厂职工200人，年耗水量29200吨。
(2)环保及消防用水，按平均每天4吨计算，年耗水量l460吨。全年总耗水指标为7300吨。
(2)生产用水。
全年生产用水14100吨。

十、环境影响评价
（一）环境评价依据
该项目设计严格执行《建设项目环境保护设计规定》的政策要求，同时，在项目设计过程中特别关注以下标准规定：
1、《中华人民共和国环境保护法》
2、《中华人民共
