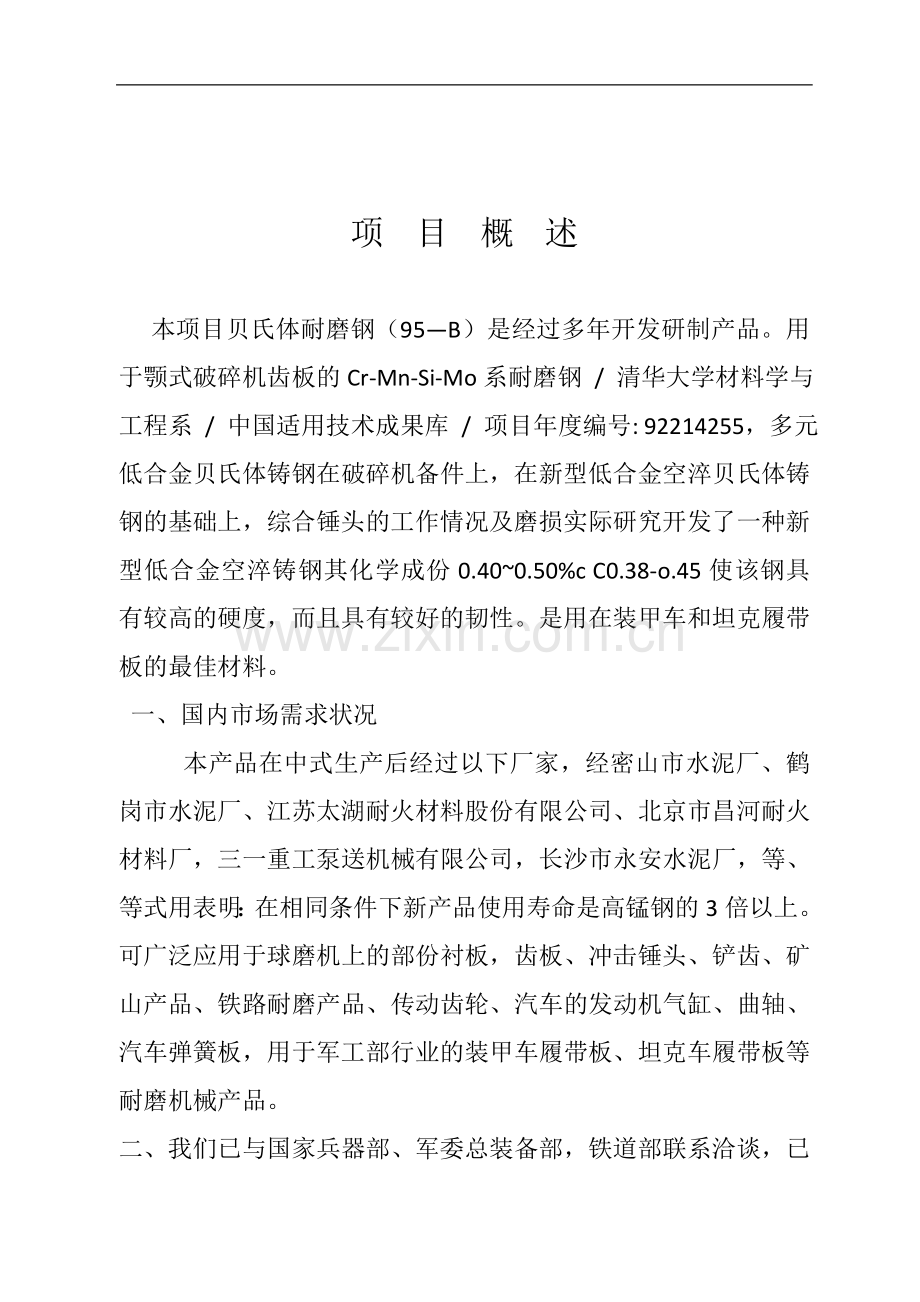

1、XXXX冶金有限公司 年产16万吨贝氏体耐磨钢(95#B)加工生产线可 行 性 研 究 报 告 XXXX冶金有限公司60项目概述本项目贝氏体耐磨钢(95B)是经过多年开发研制产品。用于颚式破碎机齿板的Cr-Mn-Si-Mo系耐磨钢 / 清华大学材料学与工程系 / 中国适用技术成果库 / 项目年度编号: 92214255,多元低合金贝氏体铸钢在破碎机备件上,在新型低合金空淬贝氏体铸钢的基础上,综合锤头的工作情况及磨损实际研究开发了一种新型低合金空淬铸钢其化学成份0.400.50%c C0.38-o.45使该钢具有较高的硬度,而且具有较好的韧性。是用在装甲车和坦克履带板的最佳材料。一、国内市场需求
2、状况本产品在中式生产后经过以下厂家,经密山市水泥厂、鹤岗市水泥厂、江苏太湖耐火材料股份有限公司、北京市昌河耐火材料厂,三一重工泵送机械有限公司,长沙市永安水泥厂,等、等式用表明:在相同条件下新产品使用寿命是高锰钢的3倍以上。可广泛应用于球磨机上的部份衬板,齿板、冲击锤头、铲齿、矿山产品、铁路耐磨产品、传动齿轮、汽车的发动机气缸、曲轴、汽车弹簧板,用于军工部行业的装甲车履带板、坦克车履带板等耐磨机械产品。二、我们已与国家兵器部、军委总装备部,铁道部联系洽谈,已经过三部委技术部门专家的认可,建议我们抓紧建厂,尽快投产,达到生产规模和质量要求后,国家三部门将会以计划性的方案与我们签订包销合同。三、材
3、料来源和运输成本该项目材料来源主要是由钢锭,废铁等原料加工而成,经多方考察多数钢铁企业在华北、西北地区,有广泛的材料资源,因此我们为了减少运输成本,方便购进原料,故将该项目落户到XX省境内,可以有效的利用首钢、邯钢、太钢的钢锭材料,大大的减少了原材料运输成本。可有效的为企业创造更高的经济效益。四、经济效益分析该项目计划投资规模为2亿美元,建设两条生产线,每条生产线可年产8万吨贝氏体耐磨钢产品,两条可年产16万吨。分为两期投资,一期工程建设期为18个月,投资为1亿美元,正式建成投产后可在一年半内收回所有投资。根据20042007年市场调查同类产品价格在每吨5152.97美元6119.16美元折合
4、人民币3200038000元,现2012年市场涨幅已达到15%左右。我们按出售价每吨30000元计算,每年一条生产线就可实现总产值在24亿元人民币。利润率110%以上,年可实现利税在5亿元人民币左右。可安置城镇就业人员1260余人。如两条生产线都建成生产总产值、利税、就业人员都可翻倍增长。还可拉动地方产业为机加工行业、运输业、其它制造业等 等将非常可观。注:本项目(可行性研究报告)是第一条生产线可研报告。目录1总论91.1项目说明 91.2土地使用面积及土地规划方案补充说明132市场预测142.1国内市场供应现状142.2国内市场需求预测142.3产品市场分析152.4价格现状与预测162.5
5、市场竞争力分析162.6市场风险分析193产品方案与建设规模213.1产品方案选择213.2建设规模213.3质量标准214厂址的选择214.1建厂地点、建设条件214.2场地所在位置现状214.3地震情况、冻结深度214.4气象条件214.5交通运输条件214.6供水214.7供电214.8供热214.9供气215技术方案、设备方案、工程方案235.1技术方案235.2主要设备方案255.3工程方案266主要原材料与动力供应276.1主要原料供应276.2动力供应277总图布置、货物运输、公用辅助工程287.1总图布置287.2公用辅助工程307.3维修设施317.4运输量、运输方式、运输设
6、备318节能328.1节能概述328.2能源构成328.3能源消耗指标328.4节能措施338.5能源评价339环境保护349.1项目所在地的环境概况349.2主要污染源、污染物及其治理措施349.3环境保护和投资估算359.4环境影响分析3510劳动安全、卫生、消防 3610.1生产过程中的不安全和职业危害因素分析 3610.2安全生产措施 3610.3工业卫生 3710.4建筑防火与消防措施3811组织机构及人力资源配置3911.1组织机构的构成3911.2劳动定员4011.3劳动工资4011.4劳动力来源及人员培训4012项目管理、招标管理、实施计划4212.1工程建设管理4212.2工
7、程招标管理4212.3实施计划4213投资估算与资金筹措4613.1投资估算4613.2资金筹措4814经济评价4914.1产品成本与费用4914.2销售收入与税金4915研究结论与建议5816国家机关检测、产品的市场试用结果及反馈59可行性研究报告编制组人员审定:白沣路(经理)审核:施利红(高工)项目经理:郗喜平(工程师)编制人员:鲁宏成(高工)张学民(高工)贺思敬(高工)孙和平(高工)吴文斌(高工)崔丽娟(工程师)牛晓勤(工程师)任先玲(经济师)毕海燕(经济师)1 总论1.1 项目说明1.1.1 项目名称年产16万吨30Mn2SiMOVBRE 贝氏体耐磨钢(95#- -B)生产线。1.1.
8、2 项目申报单位本项目申报单位为:XXXX冶金有限公司项目负责人:王震1.1.3 项目申请报告编制依据1) 投资项目可行性研究指南原国家计委办投资200215号;2) 有关设计、施工与验收的国家、行业标准、规模和规程;3) 项目承办单位提供的设计基础资料;4) 科研成果证书。1.1.4 项目提出的背景30Mr12siMoVBRE: 贝氏体耐磨钢(95# -B)项目是湖南景泰科技产业有限公司以清华大学、北京钢铁研究总院、中南大学等高等大学和研究院所作为技术依托,经历两年多时间研究开发成功的项目,该产品经国家钢铁材料测试中心分析检测和用户使用后,认为产品已达到预期技术指标,使用性能可满足生产要求,
9、项目于2004年1月通过了湖南省科技厅组织的成果鉴定。专家鉴定意见认为:“贝氏体耐磨钢(95#-B)采用多元合金设计,并配合适提高了该种耐磨钢的强韧性,其生产工艺有一定创新”,“该耐磨材料达到国内先进水平”。本项目产品研制成功后,湖南景泰科技股份有限公司即组织了成果的初期试产及试用工作,在相关行业的试用中,得到了用户的认可;同时组织了对该研究项目的国家检测(见附件5),以及高新成果的申报工作,经湖南省科技厅审定为高新技术成果(湘科成登字第43Y20020079.41号)。本项目虽然属于钢铁冶金行业,但不违反国务院办公厅国办发2003103号文关于制止钢铁电解铝水泥行业盲目投资若干意见的通知中的
10、规定,且符合此文件中有关“要鼓励增加板管等高附加值短缺钢材的供给能力,限制发展能力已经过剩、质量低劣、污染严重的长线材等品种,降低资源消耗,实现清洁化生产,提高我国钢铁工业在国内外市场的整体竞争力”的要求,属于国家扶持的高附加值特种钢材行业。 由于该耐磨钢具有广阔的前景,因此,实现该研究成果的产业化应用于相关产业,对于提高生产效率,降低生产成本,节约钢铁资源有明显的经济效益和社会效益。1.2 项目概况1.2.1 项目拟建地点本项目拟建在:XX省沧州1.2.2 建设规模本项目建设规模为年产16万吨95# -B耐磨钢,为两条生产线,第一期工程建成首条生产线,年产8 万吨生产规模:二期工程建成8万吨
11、。设计年生产耐磨钢能力为16万吨。1.2.3主要建设条件(1)厂区位于XX省沧州(2)供水项目生产、生活、消防用水量550吨/天,可满足项目的需求量。应急和消防用水利用企业原有的1千立方米的储水池解决,项目处于区域相对的富水地域,可以保证项目的用水要求。(3)供电项目的用电为原企业输配电系统,从供电局开发区变电站侧引线双回路供电。(4)供热项目生产、生活用热由项目单位自然能热水机组系统供应。(5)供气项目生产、生活用气由项目单位利用天然气。环境条件 切实保护生态环境,人均绿化面积30平方米,大气和饮用水源质量良好。a)施工条件有名的建筑大区,施工劳动力充足,可随进按进度要求提供足够的技术工人;
12、各类建筑材料及制品如水泥、砂、石、新型墙体材料和钢筋等,均可就进提供,施工条件完善。b)开发区土地出让、转让收益和收取的城镇国有土地使用费全部用于基础设施建设;区内水、电、路、电话等基础设施齐全,达到“六通一平”的标准。c)为入区企业提供优质的服务,并代办投资项目各项报关报批、审批、工商注册等手续,做到“一事一议”、“一项一议”,为企业及时解决疑难问题。d)开放户籍管理。外来企业的投资者及家属,企业骨干和科技人员,其户口均可迁入本区居民户口。并协助解决家属、子女的工作及就业问题。 .2.4 主要技术经济指标(见下表)1.1、土地使用面积及土地规划方案补充说明1、项目需用占地面积:298亩2、经
13、济技术指标3、总建筑面积 (平方米) 1081894、熔化车间 (平方米) 100805、砂型铸造车间 (平方米) 72006、热处理车间 (平方米) 72007、切割浇冒口车间 (平方米) 72008、清砂车间 (平方米) 72009、库房面积 (平方米) 691210、检测 (平方米) 180011、办公 (平方米) 820812、锅炉配电 (平方米) 90013、医疗浴室 (平方米) 103514、食堂附属 (平方米) 297015、宿舍 (平方米) 3513616、住宅 (平方米) 270017、车修理车间、货车停车场 (平方米) 255818、计算容积率面积 (平方米) 161181
14、19、容积率 0.80 20、建筑密度 40%21、绿化面积 60750 22、绿化率 30%序号名称单位数量备注1产品方案及设计规模1.195#万吨/年8一期工程1.295#万吨/年8二期工程2给排水2.1直流水用量万吨/年242.2污水处理量万吨/年7.23供电3.1装机容量千瓦128003.2工作容量千瓦115003.3年耗电量万度82004占地面积亩2985建筑面积平方米335005.1生产用房面积平方米301005.2办公生活福利用房面积平方米28.885.3建筑密度平方米38.005.4绿地率%19.86运输总量%10.26.1运入量9.66.2运出量12007公司定员11127.
15、1管理人员888建筑总投资万元33895.908,1固定资产投资万元30683.908.2铺底流动资金万元2672.008.3建设期贷款利息万元5409年销售收入万元21600010年总成本万元174169.1年经营成本万元17202811投资利润率%82.4312投资利税率%123.1713财务内部收益表13.1所得税后%65.1513.2所得税前%94.0714财务净现值(IC=12%)14.1所得税后万元95035.714.2所得税前万元149466.615投资回收期15.1所得税后年2.5815.2所得税前年2.1116贷款偿还期年1.852市场预测2.1国内币场供应现状 本项目95#
16、-B齿板及95#-B钢管产品目前国内暂无厂家生产。市场上仅有类似的M13系列高锰钢耐磨产品,不仅产品品种早一,而且多由生产规模小的乡镇企业生产,存在技术水平低,产品性能不稳定,质量不过关等问题。2.2国内市场需求预测2.2.1国内市场需求现状 经查询2000-2004年度中国机电产品大词典中国钢铁工业发展分析报告,以及国内需要大量使用耐磨钢产品的用户如三一重工、中辉泵送砼公司、中联重科等知名企业,估算出的各行业耐磨材料需求情况见表2-1.表2-1耐磨材料需求情况序号行业名称年需求量(万吨)备注1军工24装甲车履带板,传动齿轮等2钢铁冶金46钢管,破碎机锤头等3有色加工54矿山10钢管,破碎机锤
17、头,球磨机衬板等5煤炭8球磨机衬板等6化工8钢管等7电力8钢管等8耐火材料5制砖磨具,球磨机衬板,钢球等9建筑10齿板,钢管等10机械10钢管,齿板,研磨材料等11其它2612合计1602.2.2国内需求预测 据报导,今后十几年乃至几十年,我国国民经济仍将以7% 8%的速度快速增长,国民的生活质量电也将大大提高,各行各业尤其是机械行业和超微细粉体材料行业对耐磨材料的需求必将进一步旺盛。根据国家对基础设施,特殊用钢行业的扶持政策和“中国机电企业网”近年来的币场需求变化统计资料,预测本项目产品未来需求年增长率为8%10%,市场前景广阔。2.3产品目标市场分析2.3.1 目标市场的确定 本项目所研制
18、的贝氏体耐磨钢(95#-B)是一个多用途钢种,它根据产品性能要求和工厂矿山条件的不同,可广泛应用于军工行业的履带板和传动齿轮,冶金、矿山行业球磨机衬板、锤头和物料输送管道,耐火材料行业的制砖模具、球磨机村板和钢球,建筑行业的齿板和砼泵送管,煤碳和化工行业的物料输送管,机械行业的齿板、砼泵送管和研磨设备等等耐磨设施上。 根据对各类耐磨钢产品市场份额的细分、产品技术经济分析以及山西国超冶金有限公司目前的销售网络与投资意向.确定本项目的目标市场为齿板和物料输送管。2.3.2市场占有份额分折 本项目产品在国内市场具有技术含量高、附加值高、节约生产成本的竞争优势,占有率目前可望达到耐磨材料产品市场的5%
19、,其中破碎机上的中小型齿板和输送混凝土的钢管可望达到市场份额的20%。2.4 价格现状与预测2.4.1 价格现状2004-2007年国内的购货95#-钢管的售价为3200038000元吨。2.4.2 价格预测产品销售价格主要受三方面因素影响。首先是原辅材料以及动力供应价格因素的影响。目前国内钢锭价格受国际铁矿石市场价格大幅攀升及能源价格大幅上扬的影响,也一路飈升,钢铁行业的压力很大。其次是本行业新技术和替代产品因素对售价的影响。考虑到本项目成果属国内先进水平,为该公司专有技术且独家生产,因此近期内能达到规模化生产的竞争对手不多,对售价的影响有限;第三个影响因素是公司的规模化生产使产品能耗、成品
20、率、劳动生产率均达到相当先进的水平,就可以降低成本。综合上述分析,预测本项目产品齿板的销售价格为26000元吨,管道的销售价格为30000元吨。2.5 市场竞争力分析2.5.1 产品市场竞争的优势 1)95#-B耐磨钢具有良好的强韧性优势利用v、Ti、RE 的共同作用细化组织,增强韧性,强化基体从而弥补铸钢件在淬火中马氏体量增多下贝氏体组织减少产生的缺陷,井利用雾冷的方法继续保持95#-B钢良好的强韧性配台,故齿板整体硬度HRC应大干等于48,这个硬度与高锰钢二次加工硬化后的硬度接近。但由于齿板工作时,主要受凿削磨损,冲击负荷较大,因此齿板要有一定的冲击韧性。95#-B钢具有BM复相组织,有较
21、好的强韧性配合,正是制造齿板的首选材质。95#-B耐磨钢250X400齿板,经江苏太湖耐火材料股份有限公司、浙江松阳耐火器材有限公司、北京昌河耐火材料厂、福临大型破石场等长期试用后,齿板使用寿命比原使用的高锰钢齿板提高了2.8倍,耐火砖的铁质熔洞废品率也大大降低,蛤用户创造了可观的经济效益因而很受用户欢迎。2)产品的多用途优势 95#-B钢是一个多用途钢种,它根据产品性能要求和工厂矿山条件的不同,可广泛应用于军工、冶金、矿山、煤炭、化工、电力、耐火材料、建筑和机械等行业的物料破碎、输送、研磨设备耐磨部件上。 不同成份范围、不同热处理工艺,既有锻轧后直接使用,也有铸钢产品经热处理后使用。例如,输
22、送混凝土的管件就是在热轧穿管后使用的,其耐磨性比20#钢管和Q345钢管有明显提高,用户正在进行第二期实验。所以完全有能力用95#-B钢管替换20#钢管和Q345钢管,成为泵车输送混凝土的专用钢管3) 95#_B钢的铁磁性优势 因高锰钢没有铁磁性,齿板本身磨损下来的铁质很难用专门除铁设备吸出从而增加了耐火砖的铁质熔洞,降低了耐火砖的台格率。95#B钢具有铁磁性,齿板本身磨损下来的铁质可以通过陈铁设备清除,从而提高了耐火砖的合格率,增加了经济效益。4)提高生产效率,降低生产成本优势 利用95#-B钢制造的250X400齿板在江苏太湖耐火材料股份有限公司经四车间和五车间长期试用,其使用寿命是原高锰
23、钢齿板的2.8倍,而且95#-B齿板屈服强度高,无塑性变形,工人拆卸方便。这不仅提高了设备利用率,增加了产量降低了成本,而且大大降低了工人更换齿板的劳动强度。 高锰钢齿板每吨6000元95#-B齿板每吨26000元。95#-B齿板的使用寿命是高锰钢齿板的2.8倍,也就是说,使用一吨95#-B齿板,比使用一吨高锰钢齿板可节省费用4300元以一个厂每年需250400齿板300块,每块平均重量100公斤为例,全年使用95#-B齿板30吨,比使用M13高锰钢节省费用12.9万元。2.5.2可替代产品分析 如前所述,本项目产品在国内耐磨钢市场上可替代M13系列钢制品。不仅如此,还可替代某些进口耐磨钢产品
24、,如株洲硬质合金厂、中联重科、三一重工、徐州重工等(主要用于履带、齿板类产品),进口的耐磨产品的价格为30000元吨,国内装甲车用履带板从瑞典进口,不仅价格高50000万元/吨,而且受制于人,不利于国防现代化的建设,本项目生产的齿板完全可以替代瑞典等国外同类产品。2.5.3营销策略 本项目产品为生产资料,生产资料的营销重点是产品的选择与开发、市场客户的选择与开发、信息渠道的选择与管理、摊销人员的素质与效率、有效的服务(包括售前、售中和售后服务)等等。在市场客户的选择与开发中,湖南乾亨科技开发有限公司应该致力于与长沙地区的一些大型机械加工企业以及国内一些大型工矿企业建立战略联盟,签订中长期的、稳
25、定的供货协议。三一重工、中联重科等企业拥有国内最大最完整的机械产品产业链,在该领域具有先进的开发技术和制造技术,每年耐磨钢材采购量十分可观。 XXXX冶金有限公司作为拥有国内领先技术的耐磨钢铁企业,在项目建成并投产后,其在特种钢铁冶炼技术和钢材制造等方面具有国内领先的技术优势。双方建立战略合作关系,为双方实现资源共享、强强合作,取得跨越式发展有着重要的意义。2.6市场风险分析 前已述及,目前国内耐磨钢的市场需求约为160万吨/年,本项目产品只占其中5%的份额,而且这个市场还将每年以8%10%的速度迅速扩大,所以本项目的市场潜力是很大的。 本项目核心工艺技术经湖南省科学技术厅组织相关专家鉴定及科
26、技查新,处于国内领先地位,XXXX冶金有限公司通过引进湖南乾亨科技开发有限公司拥有该专有技术的自主知识产权。因此,本项目产品处于其经济寿命的初期,且系独家生产,处于本产品生产的垄断地位,新增的竞争对手本项目产品市场份额的影响甚微。只要该公司不断创新其工艺,努力保护好自由知识产权,不断提高生产率,低价成本,以质量和价格吸引用户,市场风险不仅是比较低的,而且还是可以和解的。3产品方案与建设规模3.1产品方案选择本项目采用湖南乾亨科技开发有限公司专有技术30Mn2SiMOVBR:贝氏体耐磨钢(95#-B)在耐磨件上的应用,综合考虑当前国内市场需求、技术可靠程度以及经济、社会和环境等诸多因素,选择本项
27、目产品方案为(95#-B )齿板予口、95#-B钢管。95#-B齿板和95#-B钢管产品符合国家产业政策,符合行业发展规划、技术政策和产品结构,生产过程不危害周围生态环境,满足国家关于清洁生产的要求。3.2建设规模本项目建设规模为年产16万吨95#-B耐磨钢,一期工程形成8万吨齿板生产能力;二期工程形成8万吨生产线。3.3 质量标准30Mn2SiMOVBR贝氏体耐磨钢(95#-B),其组织特征为淬火+回火态(最终态)板条马氏体+下贝氏体+残余奥氏体,化学成分和机械性能分别见表3-1和表3-2,详见国家钢铁材料测试中心分析检测报告。表3-1 30Mn2SiMoVBRE 贝氏体钢(95#-B)化学
28、成份(%)CMiSiMoBTiReSPY0.28-0.361.65-2.100.60-1.200.30-0.600.0015-0.00350.02-0.040.04-0.080.0350.30350.06-0.12表3-2 30Mn2SiMoVBRE 贝氏体钢(95#-B)化学成份(%)硬度,HRC冲击韧性,Jo b,MPao s,MPao %45131450130011以上参数座位本项目产品的主要化学成份及力学性能参数。产品的规格型号参数因暂无国家有关标准,在项目投产前根据用户要求再指定相应的企业标准。5 技术方案、设备方案和工程方案5.1 技术方案5.1.1 工艺流程1)95#-B齿板95
29、#-B齿板制造的工艺流程框图见图5-1。 砂型铸造切割浇冒口 清 砂 检 验 熔 化 成 品 检 验 回 火 淬 火 修 补 图5-1 齿板制造工艺流程框图a) 熔化 95#-B钢的熔化可采用碱性电炉进行(中频或电弧炉均可),熔化时首先在炉底加1%的干燥块状的熟石灰,使一开始熔化的钢液能受到熔渣保护,使气体不易进入,FeMo也加在炉底。 脱氧方法是先用FeMe和FeSi进行沉淀脱氧,然后用 钙粉或 铁粉进行扩散脱氧,扩散脱氧的要点是“多批、少量、勤点渣”。待炉渣颜色变成灰白后,再加FeV,然后插鋁,加钛、加硼,扒渣出钢,出钢温度158016200C。稀土合金加在钢包中冲熔。b)砂型铸造 铸造时
30、用水玻璃造型,型腔内壁及泥芯刷醇基本快干涂料。浇注温度152015400C。铸造完毕开箱后,切割浇冒口,然后清砂、检验、补焊、热处理。c)淬火 电加热900OC(20OC)保温3小时后出炉喷雾冷却即可。这里有两点要求:一是齿板随炉升温时,宜在500 OC时保温2小时,然后再升到淬火温度;二是热炉装料时,炉温不超过650OC.d)回火 当齿板淬火后温度降至50OC左右时,可放入电回火炉中回火。回火温度200OC,温度2小时后出炉空冷。2)95#-B钢管 95#-B钢管制造的工艺流程框图见图5-2. 熔 化 铸 坯 开 坯 穿 管 检 验 成 品 焊法兰 加 工 切 割 空 冷 图5-2 钢管制造
31、工艺流程框图熔化工艺与齿板相同。铸造方法是在锭模中铸成中135900 铸坯,并车成中132900管坯,最后加热轧制成管材。5.1.2 技术来源本项目的核心技术为“30Mn2SiMOVBRE贝氏体钢(95#-B)在耐磨件上的应用”湖南乾亨科技开发有限公司拥有该项技术的自主知识产权,并独家生产有关产品。5.2主要设备方案本项目主要选型见表5-1.表5-1主要设备选型表序号名称及规模型号单位数量备注1HGX-10熔钢炉台1进口2HGX-15熔钢炉台1进口3喷雾热处理设备套1进口4无缝钢管生产线套1日本进口5各型机件加工设备台进口632吨电动葫芦双梁桥式起重机台1进口720吨电动葫芦双梁桥式起重机台1
32、进口810吨电动单梁悬挂桥式起重机台4进口95吨电动单梁悬挂桥式起重机台4进口10光谱分析仪台2进口11机械性能试验成套设备套1进口12有载调压变压器套1进口13500千伏安柴油发电机套1进口14150吨/时循环冷却水设备套1进口1510吨/时生产废水处理设备套1进口5.3 工程方案本项目建、构筑物情况见表52表52 建、构筑物一览表序号建、构筑物名称单位数量层数层高(m)结构类型1建筑物m1.1熔铸车间m5400115轻钢结构1.2热处理车间m3000110轻钢结构1.3扎管车间m8000110轻钢结构1.4机加工车间m4000112轻钢结构1.5给水泵房m6016钢筋砼排架结构1.6变配电
33、(含发电机组)房m40025钢筋砼排架结构机电维修间m8016钢筋砼排架结构1.8污水处理间m10014砖混结构1.9运输用房m15013砖混结构1.10原材料及成品仓库m4800110砖混结构1.11研究开发测试中心m120044砖混结构1.12营销网络中心m100043砖混结构1.13办公大楼m200063砖混结构1.14倒班宿舍m240063砖混结构1.15食堂等生活福利设施m100014砖混结构合计m3350002构筑物2.1循环水池m100钢筋砼结构2.2污水处理池m150钢筋砼结构合计m250第二条生产线工程方案本项目建、构筑物情况见表表 建、构筑物一览表序号建、构筑物名称单位数量
34、层数层高(m)结构类型1建筑物m1.1熔铸车间m5400115轻钢结构1.2热处理车间m3000110轻钢结构1.3扎管车间m8000110轻钢结构1.4机加工车间m4000112轻钢结构1.5给水泵房m6016钢筋砼排架结构1.6变配电(含发电机组)房m40025钢筋砼排架结构机电维修间m8016钢筋砼排架结构1.8污水处理间m10014砖混结构1.9运输用房m15013砖混结构1.10原材料及成品仓库m4800110砖混结构1.11研究开发测试中心m120044砖混结构1.12营销网络中心m100043砖混结构1.13办公大楼m200063砖混结构1.14倒班宿舍m240063砖混结构1.
35、15食堂等生活福利设施m100014砖混结构合计m3350002构筑物2.1循环水池m100钢筋砼结构2.2污水处理池m150钢筋砼结构合计m2506主要原料与动力供应6.1主要原料供应本项目为钢铁的二次深加工,所需的主要原材料为钢锭、锰、钼等合金料,可从首钢、邯钢、太钢等钢铁集团供应。主要原材料品种、年需用量见表61。 表6-1 主要原材料品种、年需要量序号项目年需用量(吨)齿板钢管合计1钢锭7200024000960002合金料300080038006.2 动力供应本项目动力为电及水。电由开发区变电站双电源供应,并配备500千伏安发电机组一台作为备用电源。水由该公司市政给水管网供应,循环水由企业新建循环水泵站供应。7总图运输与公用辅助工程7.1总图运输7.1.1总图布置基本要求1)功能分区,系统分明,布置整齐,在适用、经济的前提下力求美观。2)生产系统、辅助生产系统和运输系统的布置科学合理,物
