1、1、申报单位及项目概况1.1 申报单位 建设单位：*市*水泥有限公司企业性质: 股份制1.2.1 项目建设背景*是我国东北的重要经济省份，在国内有较长的工业历史，是连接东北、华北和内蒙古自治区并通向朝鲜的重要省份。随着*省国民经济和社会发展“十一五”规划主要目标的实现和振兴*老工业基地各项工作全面展开，必将给*的水泥工业带来很好的发展机遇。*市*水泥有限公司位于*省南部的*市*镇小河村，辽河下游之左岸，辽东半岛之北端。北靠钢都鞍山和省会沈阳，距*市区7公里,南临港口城市营口、大连，距大石桥市23公里。东接煤铁之城本溪及边境城市丹东，距唐王山火车站100米。西与油田新城盘锦隔河相望。厂址地理位置
2、优越，202国道、八沙公路临厂而过，哈大铁路，唐王山火车站到*镁矿铁路专用线,隔公路与厂相望,交通便利。 *市现有水泥生产企业14家,其中有机立窑7座、干法中空窑2座、小型预热器窑1座，年生产能力200万吨，实际生产能力100万吨。 *地区2007年水泥需求量为70万吨，随着经济发展，每年还保持810的增长幅度，特别是“十一.五”期间，哈尔滨至大连高速铁路综贯南北，*至丹东高速公路横贯东西，大连至沈阳天然气管道越境而过,碧桂园*铁西150万平方米住宅小区拔地而起。 *水泥企业每年向周边的营口、盘锦销售30万吨水泥，营口、盘锦地区的石灰石资源贫乏，缺少建设大型水泥厂的矿山资源，据掌握的资料看，营

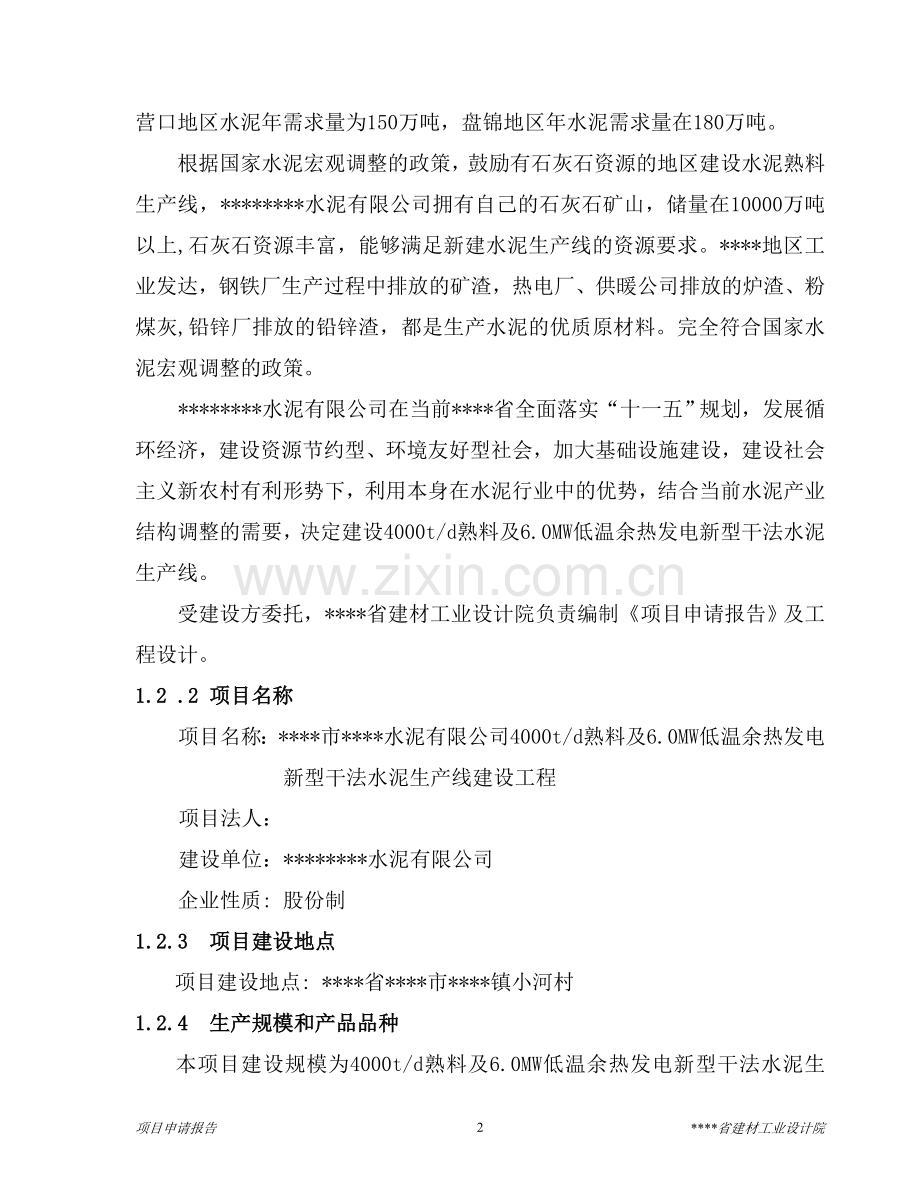

3、口地区水泥年需求量为150万吨，盘锦地区年水泥需求量在180万吨。根据国家水泥宏观调整的政策，鼓励有石灰石资源的地区建设水泥熟料生产线，*水泥有限公司拥有自己的石灰石矿山，储量在10000万吨以上,石灰石资源丰富，能够满足新建水泥生产线的资源要求。*地区工业发达，钢铁厂生产过程中排放的矿渣，热电厂、供暖公司排放的炉渣、粉煤灰,铅锌厂排放的铅锌渣，都是生产水泥的优质原材料。完全符合国家水泥宏观调整的政策。*水泥有限公司在当前*省全面落实“十一五”规划，发展循环经济，建设资源节约型、环境友好型社会，加大基础设施建设，建设社会主义新农村有利形势下，利用本身在水泥行业中的优势，结合当前水泥产业结构调整
4、的需要，决定建设4000t/d熟料及6.0MW低温余热发电新型干法水泥生产线。受建设方委托，*省建材工业设计院负责编制项目申请报告及工程设计。1.2 .2 项目名称项目名称：*市*水泥有限公司4000t/d熟料及6.0MW低温余热发电新型干法水泥生产线建设工程项目法人：建设单位：*水泥有限公司 企业性质: 股份制1.2.3 项目建设地点项目建设地点: *省*市*镇小河村1.2.4 生产规模和产品品种本项目建设规模为4000t/d熟料及6.0MW低温余热发电新型干法水泥生产线。产品品种及比例考虑如下：复合硅酸盐水泥(P.C)32.5级：96万吨/年；复合硅酸盐水泥(P.C)42.5级：24万吨/
5、年；外销熟料：47万吨；水泥袋散装比例：30%：70%，1.2.5 主要技术经济指标主要技术经济指标见表1-1。主要技术经济指标表 表1-1序号项目名称单位数据备注一规模1熟料生产能力t/d4000104t/a1242产品水泥熟料104t/a47复合硅酸盐水泥 P.C32.5104t/a96复合硅酸盐水泥 P.C45.5104t/a24二主要原料、燃料消耗量1石灰石104t/a163.452硫酸渣104t/a8.203粉煤灰104t/a8.184矽沙104t/a7.975燃煤104t/a 20.04三生产方法新型干法预分解窑四主要生产设备1石灰石破碎机台12生料磨(立磨)台13烧成系统，包括：
6、套1带分解炉五级预热器、回转窑、篦式冷却机在线分解炉4煤磨(立磨)台15水泥磨台16八咀包装机(回转式)台1五全厂性指标不含余热发电部分1设备重量（工艺设备）t102002装机容量kW320003全年耗电量104kWh10828生产耗电4日耗水量t/d3600新鲜补给水六总平面指标厂区1占地面积公顷18.232建筑物占地面积平方米26654.403露天堆场占地面积平方米78543.704建筑系数%57.605绿化占地面积平方米54000.006绿化系数%29.62七单位熟料指标1理论料耗t生料/t熟料1.4742热耗kJ/kg3136.003标准煤耗kg/t104.284实物煤耗kg/t143
7、.76八单位产品指标1水泥综合电耗kWh/t952产品吨投资元吨3823产品成本元吨143九劳动定员及劳动生产率1全厂定员人160不含矿山2劳动生产率吨/人年十余热发电部分1装机容量MW6.02平均发电功率MW53003年运转率h72004年发电量104KWh40605年供电量104KWh39366年少购电量104KWh37767年耗水量104t/a36.88电站总投资万元4800二期工程投入9平均发电成本元/KWh0.090.10十一项目总投资万元521531固定资产静态投资万元44471不含余热发电其中：建筑工程万元13202设备购置费万元22634设备安装费万元3586其它费用万元175
8、5基本预备费万元3294 2建设期利息万元8003流动资金万元20824余热发电万元4800二期工程投入2 发展规划和产业政策2.1 项目建设符合国家产业政策和水泥工业的基本方针国家产业政策要求对水泥行业实施总量控制与结构调整，也就是要在水泥行业大力发展大中型新型干法生产技术，“限制、淘汰、改造、提高”现有立窑企业，使水泥行业整体水平得到大的提高。2006年水泥总产量已达到12.36亿吨。新型干法产能已达到50以上.*省目前现有规模以上水泥生产企业167家，2006年水泥生产能力约3193万吨。新型干法生产能力占全部水泥比重的35。绝大多数是立窑水泥和普通干法中空窑，且水泥企业分布比较集中，水
9、泥工业结构矛盾突出,控制总量、淘汰落后，积极发展新型干法水泥生产线，调整水泥工业结构、实现产品升级任务繁重。因此本项目建设符合国家产业政策和水泥工业“控制总量、淘汰落后、发展先进、调整结构”的基本方针，而通过本项目的实施则促进地区水泥结构的调整。2.2 *国民经济建设高速发展和*省水泥生产力布局的需要近年来，*的基础设施建设突飞猛进，增强了经济发展的后劲。以省会沈阳为中心的铁路干线；以高速公路、国道、省道为骨干的公路网；形成了四通八达的立体交通运输网络。*省己形成机械装备制造业、汽车、IT等支柱优势产业。随着*省改革开放力度的加大，这些行业的优势必将逐步显现。“十一五”期间全省经济和社会发展的
10、总方针为：一、坚持科教兴省战略，调整优化经济结构，实现产业结构高级化、区域经济国际化，把*省建成我国机械装备制造业、汽车、IT产业基地和以先进技术为基础的东北中心。二、坚持可持续发展战略，合理配置资源，改善生态环境，全力建设社会主义新农村，使*省的全省经济和社会发展接近中等发达国家水平。因此，预计*省固定资产投资增长速度比以往会有所加快，从而带动各类产业的发展，进一步推动全省的经济以更快的速度发展。*省水泥工业存在的问题，有着内在的相互联系，阻碍了*水泥工业向高水平发展。因此，必须从全局出发，加以解决。“十一五”规划*水泥工业发展指导思想和目标：坚持以科学的发展观为指导,切实转变经济增长方式，
11、依靠发展促调整，通过调整促提高。实施总量控制，抚优汰劣，实现水泥工业升级和可持续发展。到2010年，全省水泥预期产量4000万吨，其中新型干法水泥占70，生产企业户数比“十五”末减少三分之一。企业平均规模提高到3040万吨，水泥产量前20户企业产量要占全省水泥总量70以上，水泥综合能耗下降25，纯低温余热发电达到60以上，污染排放符合国家标准，达到上述指标主要途径是国家水泥工业产业发展政策和水泥工业专项发展规划指导下通过发展新型干法水泥，淘汰落后水泥生产能力，调整水泥产业结构等措施来完成。本项目的建设是*国民经济建设高速发展和*省水泥生产力布局的需要。3 项目建设内容3.1 建设条件3.1.1
12、 原、燃材料（1） 石灰石本项目所需石灰石采自距拟建厂址30公里的自有石灰石矿，采用汽车运输入厂，到厂价20元/吨。根据地质普查报告：其石灰石储量大约1亿吨。石灰石平均化学成分见表3-1。 石灰石平均化学成分表 表3-1L.O.I*SiO2Al2O3Fe2O3CaOMgOK2ONa2OSO3Cl-39.555.751.110.5249.471.89本项目石灰石年用量163.45万吨。进厂石灰石质量一般要求如下： CaO:50%； MgO:3.0%； K2O+Na2O:0.6%； Cl: 0.02%。（2） 矽沙本项目拟采用矽沙作为硅铝质原料，选用辽南矽沙矿矽沙。采用汽车运输入厂，,运距1公里。
13、矽沙化学成分表3-2。矽沙平均化学成分表 表3-2L.O.I*SiO2Al2O3Fe2O3CaOMgOK2ONa2OSO3Cl-%0.6295.101.441.750.000.53本项目矽沙年用量7.97万吨。进厂矽沙的一般质量要求： SM:3.54.0； IM:1.53.5；K2O+Na2O: 3.5%； Cl: 0.02%。（3） 硫酸渣本项目用硫酸渣来替代铁粉用于生料配料，外购，汽车运输进厂，85元/吨。硫酸渣化学成分见表3-3。硫酸渣平均化学成分表 表3-3L.O.ISiO2Al2O3Fe2O3CaOMgOK2ONa2OSO3Cl-0.7945.507.5535.214.943.53本
14、项目硫酸渣年用量近8.21万吨。（4）粉煤灰 本项目用粉煤灰作为第四种原料参与生料配料。粉煤灰从*热电厂购进，汽车运输，运距10公里，价格15元/吨。粉煤灰平均化学成分表 表3-3L.O.ISiO2Al2O3Fe2O3CaOMgOK2ONa2OSO3Cl-3.5059.9419.749.162.982.44（5） 燃料本项目烧成用煤拟采用阜新矿物局煤矿的原煤，汽车运输进厂，运距200公里,价格320元吨。煤质资料见表3-4，3-5。煤的工业分析表 表3-4Mar (%)Aad (%)Vad (%)FCad (%)St,ad (%)Qnet,ad (kJ/kg)827.2728.9843.250
15、.4727136 煤灰的化学成分表 (%) 表3-5SiO2Al2O3Fe2O3CaOMgOK2ONa2OSO3Total58.7819.5414.192.992.36 本项目原煤年用量近20万吨。（6） 石膏拟用作水泥生产缓凝剂的石膏由辽阳石膏矿供应，汽车运输进厂，运距约70公里,价格175元/吨。石膏主要化学成分见表3-6。 石膏主要化学成分表（%） 表3-6结晶水SiO2Al2O3Fe2O3CaOMgOSO312.310.270.2133.002.9639.90本项目石膏年用量4.99万吨。（7） 炉渣本项目生产复合硅酸盐水泥以炉渣作为混合材之一，炉渣由*热电厂及鞍山热电厂供应，由汽车运
16、输进厂，运距分别为10公里及35公里，价格15元/吨，年用量约39.92万吨。（8）矿渣 本项目生产复合硅酸盐水泥以矿渣作为混合材之一，矿渣由*市钢厂及*市后英钢厂供应，由汽车运输进厂,运距分别为10公里及30公里，价格17.5元/吨，年用量约5.71万吨。3.1.2 供电 本工程的电源由*河南变电所提供，距厂8公里，供电电压10kV，双回路进线，电价（含税平均价）0.476元/度。本工程装机容量37700kW，计算负荷26640kW。3.1.3 供水根据当地现有的供水情况，建设单位拟采用地下水作为水源。该地区水资源丰富，自备地下水井，距厂2公里。本工程日需补充新鲜水量为3600m3。3.1.
17、4 交通运输*市*水泥有限公司位于*省南部的*市*镇小河村，辽河下游之左岸，辽东半岛之北端。北靠钢都鞍山和省会沈阳，距*市区7公里,南临港口城市营口、大连，距大石桥市23公里。东接煤铁之城本溪及边境城市丹东，距唐王山火车站100米。西与油田新城盘锦隔河相望。厂址地理位置优越，202国道、八沙公路临厂而过，哈大铁路,唐王山火车站到*镁矿铁路专用线，隔公路与厂相望，交通便利。 3.1.5 气象条件（1） 气温年平均温度： 8.9 极端最高温度： 36.6 极端最低温： -34.9（2）气压年平均气压： 1014hpa 年极端最高气压： 1047.8hpa 年极端最低气压： 981.1hpa（3）年
18、雷暴天数： 24天（4） 最大冻土深度: 118cm（5） 最大积雪厚度: 22cm（6） 降水年平均降雨量： 701.7mm 年最大降雨量： 1010.8mm（7） 风向、风速年最大风速： 20m/s 年平均风速： 3.0 m/s全年主导风向： 南东南风为主（8）海拔高度: 25.3m3.1.6 地震烈度根据GB18306-2001中国地震动参数区划图，对应于地震基本烈度为七度。3.2 技术方案3.2.1 原燃材料及配料设计 3.2.1.1 原燃材料 略3.2.1.2 配料设计（1） 熟料目标率值的选定根据本项目产品品种要求和工厂原、燃料特性，参照国内相同生产工艺及同类窑型的成熟生产经验，确
19、定本项目配料设计熟料率值要求如下： KH=0.910.01； SM=2.60.01； IM=1.100.01（2） 熟料的烧成热耗：3136 KJ/Kg（750Kcal/Kg）煤灰掺入量：2.09%（3） 原料配比及理论料耗 石灰石：硫酸渣：粉煤灰:矽沙 = 87.64.04.433.97 理论料耗：1.4748 Kg生料/Kg熟料（4） 生料化学成分 生料化学成分表（%） 表3-7L.O.ISiO2Al2O3Fe2O3CaOMgOK2ONa2OSO3Total35.0914.043.262.1243.880.8399.18（5） 熟料化学成分 熟料化学成分表（%） 表3-8SiO2Al2O3
20、Fe2O3CaOMgOK2ONa2OSO3Total22.395.303.3166.311.3498.65（6） 熟料率值 熟料率值表 表3-9KHLSFSMIMHM0.9193.292.601.102.14（8） 熟料的矿物组成和液相量熟料的矿物组成和液相量表 表3-10 矿 物 组 成 （%）液相量C3SC2SC3AC4AF59.5519.108.4310.0824.26（9）水泥配比:P.C42.5级: 熟料:石膏:炉渣:矿渣:助磨剂=81.0 : 4.0 : 10 : 4.5 : 0.5P.C32.5级: 熟料:石膏:炉渣:矿渣:助磨剂=59.0 : 4.0 : 32.5: 4.0 :
21、 0.53.2.1.3 原料及燃料的预均化（1）关于石灰石的预均化从现有资料分析，矿石品位较低，质量难以保持均匀，为了保证烧成系统今后的稳定可靠运转，本项目建议设置圆型石灰石预均化棚库。（2） 关于煤的预均化考虑到本项目煤质不太稳定，易造成煤的成分波动，为了保证烧成系统今后的稳定可靠运转，本项目建议设置矩型煤预均化棚库。3.2.1.4 结论及建议（1） 配料设计结果表明：*市*水泥有限公司建设4000t/d熟料新型干法水泥生产线采用石灰石、硫酸渣、粉煤灰和矽沙石四组份配料，以阜新矿物局煤矿的原煤作燃料，熟料率值及矿物组成适宜，可生产优质复合硅酸盐水泥熟料，并满足生产高性能水泥的质量要求。（2）
22、 本项目目前对原料中有害挥发组分K2O、Na2O、SO3、Cl-含量掌握不够，较难以评价其对预热器和窑系统的影响，因此，建议建设单位尽快落实原料中有害挥发组分K2O、Na2O、SO3、Cl-含量。3.3 生产工艺3.3.1 工艺设计原则（1） 生产车间总平面布置紧凑、工艺流程顺畅、尽量减少不必要的生产环节、增加厂区绿化面积。（2） 设计中积极采用国内外先进成熟的技术，在可靠的前提下尽可能采用当今的先进技术。（3） 在方案确定上，进行认真细致的方案比较，优化设计方案，并认真听取业主对方案的建议，将业主成功的生产经验应用于设计中。（4） 在设备选型上要做到“货比三家”，统一配套。选用信誉良好、产品
23、质量优、价格合理、有良好业绩厂家的设备。（5） 设计中要处处体现用户至上的原则。（6） 在工艺先进、布置合理的前提下尽可能的降低工程的投资。以最小的投资获取最大的经济效益。3.3.2 工艺设计条件（1） 生产规模本工程为*市*水泥有限公司建设4000t/d熟料及6.0MW低温余热发电新型干法水泥生产线项目。采用五级旋风预热器带窑外分解炉的新型干法技术及低温余热发电技术。（2） 原料配比采用石灰石、硫酸渣、粉煤灰和矽沙四组份配料。（3） 原、燃料及成品运输方式石灰石：由汽车运输进厂；硫酸渣:由汽车运输进厂； 粉煤灰:由汽车运输进厂； 矽 沙: 由汽车运输进厂；原 煤： 由汽车运输进厂；石 膏：
24、由汽车运输进厂；炉 渣: 由汽车运输进厂；矿 渣: 由汽车运输进厂；熟 料:由汽车运输出厂； 水 泥:由汽车运输出厂；水泥袋散装比例：30%:70%。（4） 产品品种本工程年产熟料124万吨，P.C32.5复合硅酸盐水泥96万吨，P.C42.5复合硅酸盐水泥24万吨，外销熟料47万吨。（5） 烧成用煤的低位热值：27136kJ/kg。（6） 熟料烧成热耗：3136kJ/kg-cl。（7） 熟料烧成系统年运转天数：310天。3.3.3 物料平衡物料平衡见表3-11;。物 料 平 衡 表 表3-11序号物料名称物料配比天然水分消耗定额(kg/t)物 料 平 衡 量 (t)干燥的含天然水分的干 燥
25、的含天然水分的每小时每天每年每小时每天每年1石灰石87.6011305.041318.22217.515220.15161824.219.705272.8816345922硫酸渣4.001059.5966.229.93238.367389211.04264.85821023粉煤灰4.43066.0066.0011.00263.998183511.00263.99818354矽 沙3.97859.1464.299.86236.587333810.71257.15797155生 料1474.87248.295959.081847313248.295959.0818473136烧成用煤8148.69
26、161.6224.78594.7717842926.94646.482004107水泥32.59696963591.47149.64熟 料59.00595.965721212118.9788.29石 膏4.00340.4041.6538787143.665.9939987148.106.17炉 渣32.5015328.28386.223151511167.2348.63370761373.2157.22矿 渣4.001340.4046.4438787143.665.9944583165.136.88助磨剂0.505.055.05484817.960.758水泥42.5242424897.873
27、7.41熟 料81.00818.18196363727.2730.30石 膏4.00340.4041.65969635.911.50999637.031.54炉 渣10.0015101.01118.842424289.793.7428520105.634.40矿 渣4.501345.4552.2539878147.666.3044783185.467.89助磨剂0.505.055.0512124.490.19说明： 1. 窑年利用率85%，即以每年工作310天计。 2. 理论料耗：1.474871 kg/kg3. 烧成热耗：3136J/kg；煤发热值按21762kJ/kg计。4. 各种物料生产
28、损失按1%计。3.3.4 主机设备表 表3-12序号车间名称主机名称型号、规格、性能数量(台)年利用率%备 注1石灰石破碎锤式破碎机进料块度：1200mm出料粒度：25mm生产能力：600t/h135.9 2石灰石预均化堆场侧面悬臂堆料机堆料能力：900t/h135.9桥式刮板取料机取料能力：500t/h152.43原煤预均化堆场侧面悬臂堆料机堆料能力：300t/h17.7桥式刮板取料机取料能力：200t/h111.74原料粉磨及费气处理立式磨MLS4230生产能力： 330t/h成品水份：92%185回转窑规格：4.672m斜度：3.5%转速：0.64 r/min生产能力：4000t/d18
29、5控制流篦式冷却机入料温度：1400出料温度：65+环境温度185高温风机处理风量：900000m3/h风压：7500Pa185窑尾袋收尘器处理风量：900000m3/h入口温度：240入口浓度：150g/m3、出口浓度： 50mg/m3、185窑头电收尘器处理风量：640000m3/h入口温度：240入口浓度：20g/m3、出口浓度： 50mg/m3、1856煤粉制备立式磨生产能力：40t/h入磨水份：10%出磨水份：1%入磨粒度：25mm出磨粒度：80mm筛余12%157.6煤磨高浓度防爆袋收尘器处理风量：160000m3/h入口浓度：600g/m3、出口浓度：320340m2/kg177
30、.38水泥包装八嘴回转式包装机生产能力：90t/h162.39余热发电凝气式汽轮机型号：N6.0-0.98额定功率：6.0MW进汽压力：0.98Mpa进汽温度：3101发电机型号： QFJ6.0-2额定功率：6.0MW额定转数：3000r/min出线电压：6300V1窑尾余热锅炉入口废气参数：360000m3/h（标况）-340入口废气含尘浓度:72g/m3出口废气温度: 2181窑头余热锅炉入口废气参数：200000m3/h（标况）-360入口废气含尘浓度:18g/m3出口废气温度: 9013.3.5 各堆场与储库的物料储量及储期 表3-13序号物料名称储存方式及规格数量(个)储量(t)储期
31、(d)备 注1石灰石圆型棚库90m1300005.72硫酸渣简易堆棚2060m160006.63矽 沙简易堆棚2040m1360029.04原 煤长方型棚库42160m1700011.35石灰石配料库1220m 圆库122000.846硫酸渣配料库820m 圆库19001.987粉煤灰配料库1220m 圆库110008.058矽沙调配库820m 圆库19502.009生 料2264m 圆库1200003.2810熟 料45圆库15000012.511石 膏2060m 堆棚1450017.612石膏库1020m 圆库115005.813炉 渣1020m 圆库115005.814矿 渣1020m
32、圆库115005.815水泥储库1228m 圆库6000010.016成品库2490m11000017散装库7.512m 圆库310003.3.6 车间工作制度 表3-14序号车 间 名 称周 制班 次备 注1石灰石破碎及输送连续周12石灰石储存及输送连续周13石灰石预均化堆场及输送连续周13堆料取料4辅助原料储存及输送连续周15原料粉磨及废气处理连续周36生料均化库及生料入窑连续周37烧成窑尾连续周38烧成窑中连续周39烧成窑头及熟料输送连续周310熟料储存及输送连续周311熟料汽车散装连续周212原煤储存及输送连续周213原煤预均化堆场及输送连续周13堆料取料14煤粉制备连续周315石膏破
33、碎及输送连续周216水泥粉磨及输送连续周317水泥储存及输送连续周318水泥散装连续周219水泥包装连续周220中央控制室连续周3部分人员一班制3.3.7 主要工艺流程简述（1）矿山开采见资源开发与综合利用篇（2）石灰石破碎及输送石灰石破碎采用一段破碎，石灰石进入破碎机前受料仓中，经板式喂料机喂入一台单段锤式破碎机破碎，破碎机台时产量600吨，年实际利用率为35.9%。破碎后的碎石灰石经皮带机送入石灰石预均化库。（3） 石灰石预均化及输送石灰石预均化选用90m棚库，经过悬臂布料机，再经刮板取料机进行原料均化，均化后的石灰石经胶带输送机、斗式提升机送入配料站。均化库储量为30000吨，储期为5.
34、7天。（4） 硫酸渣、矽沙破碎及输送硫酸渣、矽沙经自卸汽车分别运进厂区堆棚内储存，可卸在辅助原料堆场，也可直接卸入受料斗中，铲车将硫酸渣、矽沙分别送入破碎机的受料斗破碎后经带式输送机、斗式提升机送至原料配料站。（5） 原料配料站原料配料站设有石灰石、硫酸渣、矽沙、粉煤灰四个配料仓。每个仓底均设有一台定量给料秤，四种原料按一定配比要求准确配料后，由带式输送机送入原料磨进口。生料质量系统控制可采用x-RAY荧光分析进行原料配料自动调节。（6） 原料制备含综合水分约3.5%左右的物料由锁风喂料机喂入立式磨内，经磨辊磨过的物料在风环处被高速气流带走，经分离器分离后，粗物料落回磨内继续被碾压，细粉随气流
35、出磨，经收尘器收下即为成品。出预热器的高温废气，进窑尾余热锅炉，剩余废气经增湿塔调质处理后，高温风机将大部分废气送至原料磨，少部分低温废气与来自原料磨的低温废气混合后进入袋收尘器净化后排入大气，粉尘排放浓度小于50mg/Nm3 。由增湿塔及袋收尘器收下的粉尘，经螺旋输送机与原料磨的成品生料一起送入均化库内。停磨时则与出均化库的生料一起送窑喂料系统。来自生料磨的生料，由提升机提升至2264m均化库顶。库顶设有物料分配器，辐射型输送斜槽将生料均匀地卸入库内。均化库中部设有一中心室，位于库底，生料经库底六个出料口进入中心室，且每次不少于二个出料口出料，中心室底部充气，使混合后的生料又一次混合，并通过
36、空气斜槽送入失重喂料系统，再经过生料计量系统计量后，由窑尾提升机和锁风装置，喂入预热器2#筒上升管道。（7） 烧成系统进入2#旋风筒上升管道的生料，依次经1#5#旋风筒、分解炉换热、升温及分解等过程，使生料入窑分解率达到90%以上（表观）。经预热分解的物料进入4.672 m回转窑煅烧。出1#旋风的废气（3000C）经增湿塔调质后（2500C），大部分进入生料立式磨系统作为烘干介质，另一部分进入袋收尘器前汇风室与出生料磨废气会合后进收尘器净化排放。出窑熟料落入控制流篦冷机冷却，熟料通过篦板的往复运动进入冷却机尾部破碎机，经破碎后同拉链输送机来的物料一起由链斗输送机送入熟料储存库。篦冷机冷却熟料后的热空气部分进入窑头余热发电系统，其余作为二次风入窑和作为三次风送入分解炉，多余的废气经窑头收尘器净化处理后排入大气。（8） 原煤予均化购置的原煤由汽车运输进厂，卸入露天堆场，经胶带输送机送入预均化堆棚，利用悬臂式堆料机进行分层堆料，由桥式刮板取料机取料。取出的原煤由胶带输送机送至煤磨的原煤仓。在入磨胶带输送机上设有电磁除铁器，以去除原料中可能的铁件。在胶带输送机头部设有金属探测器，检测原料中是否残存铁件，以确保立磨避免受损。（9） 煤
