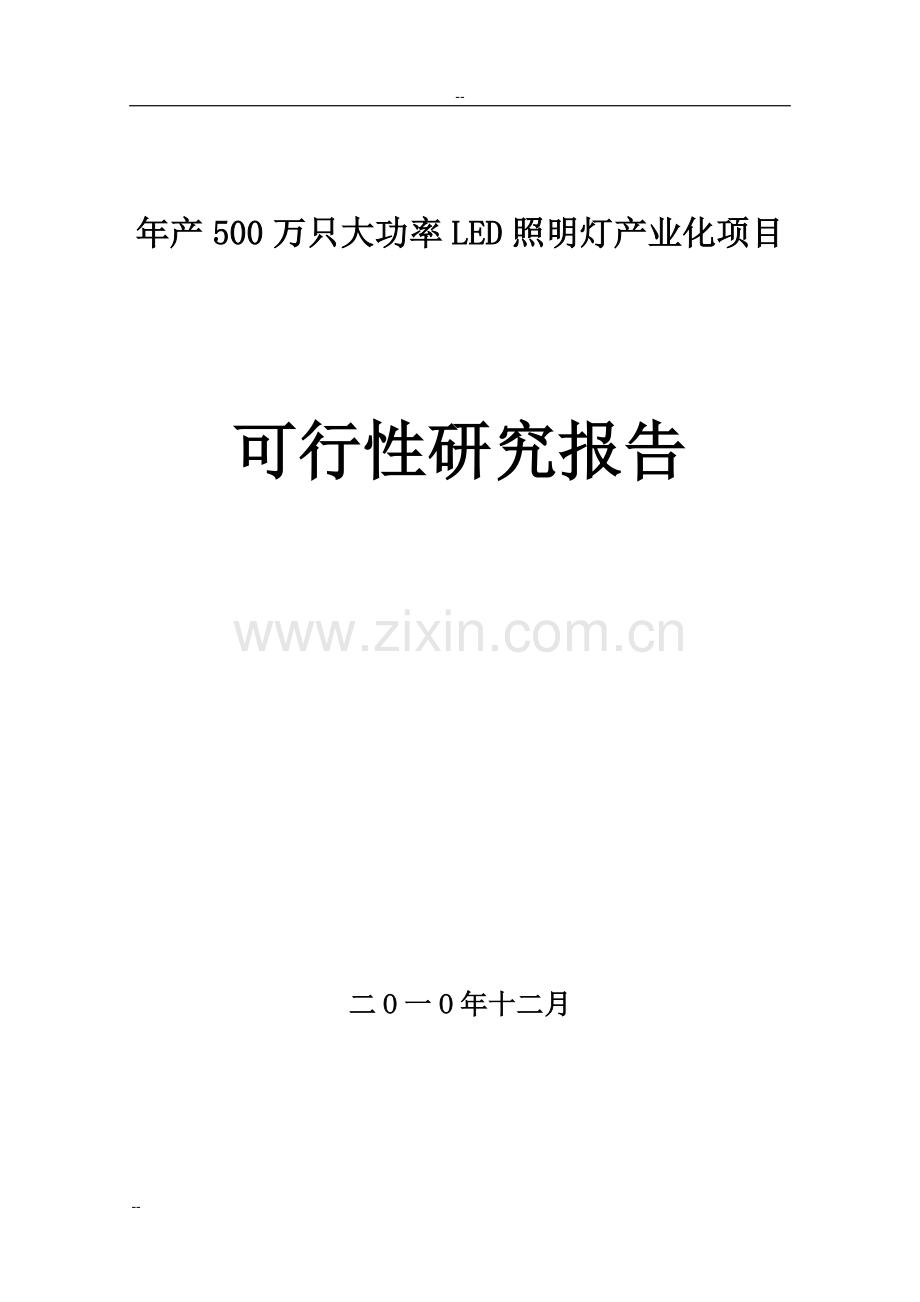

年产500万只大功率LED照明灯产业化项目

可行性研究报告

二O一O年十二月
59
--
1 总 论

1.1 概述
1.1.1 项目名称、主办单位及负责人
项目名称：*******年产500万只大功率LED照明灯产业化项目
主办单位：*******
项目负责人：卢梅月
1.1.2项目实施地点
1.1.3项目内容
新建厂房等建筑面积22770平方米，电力增容500kVA，新增大功率LED照明灯生产线6条，工装模具30套，形成年产500万只大功率LED照明灯生产能力。年节电38390万kWh，年可节能13.54万吨标准煤，可减排二氧化碳（碳计）10.0万吨、二氧化硫0.3万吨。
1.1.4可行性研究报告编制单位
**经纬经济技术咨询发展有限公司
1.2 企业概况
*******成立于2005年，位于**白洋街道深塘工业区，是一家集研发、生产、销售为一体的综合性外向型出口企业。公司拥有20764平方米的现代化厂区面积。现有员工200多人，其中16名工程技术人员。
公司产品主要有汽动滑板车、电动滑板车、电动自行车和ATV沙滩车等车系列。公司凭着雄厚的技术力量、先进的生产设备、科学的生产工艺和超前的管理模式，建立了现代企业管理制度，以国际名牌、国际市场为定位，产品远销西欧、北美、东南亚、中东等全球20多个国家，深受国内外客户好评。
公司一贯坚持“以人为本，科学为导，信誉为宗，质量为魂”的企业理念，开拓进取，不断完善，以新颖的款式，优越的品质，合理的价格，优良的服务与各界友人合作。
同时,设立了**鑫顺光伏科技有限公司,专业生产太阳能电池组件，现有专业高级工程师2名(已从事本行业6年以上，具有丰富的经验)，技术人员5名，员工100多人。公司不断引进高科技术专业人才，还着力与太阳能光伏研究已有多项科研成果的高校（西安理工大学，上海交通大学）合作。公司今年引进了先进的生产流水线及检验设备，在技术上能确保产品质量达到国内先进水平。公司凭着雄厚的技术力量、先进的生产设备、科学的生产工艺和现代化企业管理制度，奠定创造国际名牌、走向国际市场的能力。公司年产量达10兆瓦,型号从10W-240W多种规格，以单晶硅、多晶硅两种电池板为主。
1.3项目提出的必要性
改革开放以来，我国电力工业蓬勃发展，电力生产和消费均居世界前列。目前，已初步实现了电气化。但是，与发达国家的用电水平相比，我们还有很大差距。目前我国的人均用电量仅为世界平均水平的1/3，发达国家的1/10。本世纪前20年，我国要全面建设小康社会。加快电力发展，满足快速增长的电力需求是一项长期的任务。同时，我们也必须看到，能源问题是我国全面实现现代化，达到世界发达国家水平进程中一个长期的制约因素。作为13亿人口的发展中大国，我国的能源资源，尤其是电力资源仍相对匮乏。因此，我们必须节约用电，合理用电，不断提高电力效率，为我国的长期可持续发展作出贡献。
实施绿色照明工程是促进节电工作的一个重要组成部分。“中国绿色照明工程”是原国家经贸委会原国家计委、科技委、建设部、原国家质量技术监督局等13个部门，在“九五”期间共同组织实施的一项旨在节约电能、保护环境、改善照明质量和水平的重点节能示范工程。1996年8月，原国家经贸委印发了《中国绿色照明工程实施方案》，标志着该项工程的全面启动。在有关各方的共同努力下，工程实施取得了明显的社会效益和经济效益。在总结已取得的经验和充分借鉴国外开展绿色照明活动的成功经验的基础上，原国家经贸委与联合国开发计划署、全球环境基金又合作开发了“中国绿色照明工程促进项目”。
“中国绿色照明工程促进项目”由国家发展和改革委环境与资源综合利用司负责组织实施，中国绿色照明工程促进项目办公室负责项目具体实施工作。在“十五”节能规划中，已明确将绿色照明工程纳入“十五”期间组织实施的重大节能示范工程。“中国绿色照明工程促进项目”主要通过制定高效照明产品能效标准，建筑照明节能标准，开展高效照明产品节能认证，规范高效照明产品的生产和使用；采用媒体宣传和教育培训的方式，扩大高效照明产品的认知度，此外还通过大宗采购，质量承诺，需求侧管理等形式，拓展高效照明产品的市场。通过这些活动在扩大高效照明电器的生产和使用，用优质高效的照明产品逐步替代落后的低效的照明电器产品，改善照明质量，节约照明用电，建立一个优质高效、经济舒适、安全可靠、有益人们工作和生活的照明环境。
“中国绿色照明工程”实施以来，得到了社会各界和国内外的广泛关注和支持，在各地区、有关部门、科研单位和企业的共同努力下，取得了明显的成效。公众的“绿色照明”意识逐步增强，高效照明电器得到广泛应用；照明电器产业规模不断扩大，产品结构不断优化；还涌现出一批在国内外有一定知名度的高效照明电器产品品牌。
随着人民生活水平的不断提高，照明用电在电力消费中占的比例逐年提高。据中国绿色照明工程促进项目的专项调查，目前我国照明用电量约占全社会总量的12%左右，在终端用电中仅次于电机居第二位。节约照明用电，对于节约能源、保护环境具有重要意义。
目前，普通照明主要采用两类光源：爱迪生于十九世纪后期发明的白炽灯泡和二十世纪中期开始普及的荧光灯。白炽灯因其显色性好，应用时间长而被广泛的使用。随着荧光灯技术的日益成熟，高效节能的各类荧光灯产品占有了越来越大的市场份额。紧凑型荧光灯（CFL）是当今发展最快的照明光源之一。在相同光输出时CFL消耗的电能仅为普通白炽灯的20%，而寿命又可达到白炽灯的10倍以上，同时具有良好的显色性，因而成为绿色照明工程中主要推广的高效电光源产品之一。目前，越来越多的宾馆饭店等场所都在使用荧光灯产品替代传统的白炽灯。
上个世纪末，一种更加新型的照明技术给高效照明家族又增添了新的力量，这就是发光二极管（LED）。第一个产生可见光的商用发光二极管是通用电气公司在1965年提供的红光LED，在驱动电流为20毫安时，光通量只有千分之几个流明，相应的发光效率仅为0.1lm/w，比典型的60-100瓦白炽灯的15lm/w低100倍以上。上世纪70年代，随着材料研究的活跃，LED的发展进入高潮。LED在20世纪90年代以前主要应用于仪器仪表的状态、数字和文字等显示。随着不断涌现的新材料和新技术，LED芯片制造技术和封装技术取得重大发展，发光颜色也覆盖到了整个可见光光谱范围，极大拓展了LED的应用范围和领域。世界上许多国家和地区已开始用超高亮度LED取代白炽灯、金属卤钨灯，广泛用作交通信号灯、警示灯、标志灯、轿车上的高位刹车灯、尾灯、转向灯及仪表盘的照明和显示、景观照明等。90年代末期，白色LED的出现给LED用于普通照明开辟了新的领域。LED的高效化、超高亮度和全色化使其应用领域也日趋广泛，逐步走向室内外照明领域。
与现有的照明技术相比，LED具有使用寿命长、能耗低、发光利用率高，无汞、无紫外线辐射、维修费用低、工作稳定等优点，是一种理想的高效照明光源。因此，科学家指出LED是继白炽灯、荧光灯和高强度气体放电灯（HID）之后的“第四代光源”。
目前，白光LED是世界各地光源和灯具研究机构竞相开发、努力获取的目标，是未来照明领域的明星行业。白光LED的能耗仅为白炽灯的1/8，荧光灯的1/2，节约能源，而其理论寿命可长达10万小时。白光LED的无汞化、易回收，有益于环境保护。因此，各国政府均大力扶持白光LED的发展。如日本的“21世纪的光照明”计划，时间是从1998年-2002年，耗费50亿日元推行半导体照明，目标是在2006年用白光LED替代50%的传统照明；美国的“国家半导体照明计划”，时间是从2000年-2010年，计划投资5亿美元；欧盟的“彩虹计划”，已在2000年7月启动，通过欧共体的资助，推广应用白光LED。我国也已经于2003年启动了“半导体照明工程”。
中国绿色照明工程促进项目实施工程中，对LED的发展和应用前景一直很关注，除组织有关专家密切跟踪世界LED技术进展情况外，还多次资助召开以LED技术为主题的照明技术研讨会，为有关专家学者进行LED技术的交流和研讨提供帮助。
总的来说，LED是一种很有前途的照明光源，虽然目前受到技术水平和价格的限制，尚无法在照明领域中与传统光源抗衡，但是其发展潜力十分巨大。相信随着科技的进步，我国LED事业，尤其是白色LED的研究、开发、生产、应用将会有长足的进展。LED必将在绿色照明工程中扮演越来越重要的角色，充分发挥其节能高效的特点，获得越来越广泛的应用。
1.4 可行性研究编制的依据和范围
1.4.1可行性研究编制的依据
(1)项目生产的高效节能荧光灯符合国家发改委2005年第40号令《产业结构调整指导目录》鼓励类中“第二十六项33.新型节能照明产品、生产技术开发和配套的材料、设备技术开发”条目；
(2)项目属于《**省制造业产业发展导向目录（2008年本）》第Ⅰ类鼓励类第二十五条环保、节能、清洁生产及资源综合利用第（二）7款“新型节能照明产品”制造业项目；
(3)*******年产500万只大功率LED照明灯产业化项目可行性研究报告委托书；
(4)*******年产500万只大功率LED照明灯产业化项目建议书；
(5)企业提供的有关资料。
1.4.2可行性研究报告编制的指导思想和原则
(1)依据《建筑设计防火规范》（GB50016-2006）的要求进行本工程总图布置、建筑设计方案及设备的布置方案，做到防火措施落实，劳动安全有保障；
(2)尽量采用节能、性能良好的单体设备及采取有效节能措施；
(3)遵照国家有关建设项目环境保护管理规定，三废治理设计严格执行国家有关规定，严格执行“三同时”，做到各种有害物达标排放，尽量减少环境污染；
(4)认真搞好职工生产安全和工业卫生，对安全、卫生有危害的环境采取防范措施。
1.4.3可行性研究报告编制范围
(1)工艺技术路线的论证和确定，主要设备的计算和选型；
(2)相应的总体布置、土建、给排水、供电、供汽等公用工程技术方案以及辅助配套设施的选择；
(3)三废治理工艺方案的选择及治理措施；
(4)消防、劳动安全卫生等安全措施的方案选择；
(5)投资估算及技术经济评价和分析。
1.5可行性研究成果概要
1.5.1生产规模与产品方案
本项目利用土地31.15亩（20764平方米），新增厂房等建筑面积22770平方米，新增大功率LED照明灯生产线6条，工装模具30套，形成年产500万只大功率LED照明灯的生产规模。年节电39380万kWh，折标准煤13.54万吨。
1.5.2配套条件
(1)主要原材料
主要原辅材料是三极管、大功率二极管、电感、磁环线卷、电解电容器、电路板、电阻、外壳（塑料件）、灯头、铝散热体、玻壳等。用量详见表3-1。
(2)用地及生产厂房
项目利用*******原有场地，新建厂房及辅助用房22770m2。
(3)供电
根据工艺要求，本项目装机总容量为500kW，设计选用S11-500/10 节能变压器一台，年耗电150万kW·h。
(4)供、排水
本项目年用水量10000m3，由**白洋街道深塘工业区自来水管网供给，自来水进厂管径DN150，可满足新增用水量的要求。
厂区排水实行雨污分流，场地雨水采用雨水管道排水方式，场地雨水经厂区雨水管网汇集后统一排入**白洋街道深塘工业区雨水系统。
1.5.3主要技术经济指标
经估算，项目的主要技术经济指标见表1-1。
表1-1 主要技术经济指标表
序号
项目名称
单 位
数 量
备 注
一
建设规模与产品方案
大功率LED室内照明灯
大功率LED路灯

万只
万只

300
200

年节电3.84亿kWh
折标煤13.54万吨
二
主要原材料

见表3-1

三
年工作日
天
300

四
动力消耗量
水
电

吨
kWh

10000
150

五
项目定员
人
200

六
总投资
其中：固定资产投资
建设期利息
铺底流动资金
万元
万元
万元
万元
5600
4849
151
600

七
主要财务计算指标
销售收入
产品总成本
增值税及税金附加
利润总额
所得税

万元
万元
万元
万元
万元

15500
12588
920
1992
498
正常达产年
可创汇1000万美元

八
主要财务评价指标
税后内部收益率
投资回收期
税后财务净现值（Ic=12%）
投资利润率
投资利税率

%
年
万元
%
%

34.08
3.96
5430
28.46
41.60

含建设期1年

九
盈亏平衡点
%
50.81

1.6可行性研究主要结论
(1)本项目属于《国家产业结构调整指导目录》（2005年本）鼓励类第二十六条33款新型节能照明产品、生产技术开发、应用及设备制造项目，符合国家产业政策和**省经济发展规划，促进开化县电光源产业基地建设，扩大出口，有利于可持续发展战略，推动节能和环境保护。
(2)本项目拟购置的生产设备，自动化程度高，生产能力强，机械性能稳定可靠，具有国内先进水平。总体上看，本项目起步高，在国内处于领先水平。
(3)本项目采用三极管、大功率二极管、电感、磁环线卷、电解电容器、电路板、电阻、外壳（塑料件）、灯头、铝散热体、玻壳原材料，生产的大功率LED照明灯具有高光效（70～100Lm/W）、高显色性（Ra＞80）、寿命长（工作寿命≥50000小时）、灯具效率≥90%、驱动电路效率90%以上等节能、环保、健康、绿色的独特优点，符合RoHS指令，产品供不应求，项目实施后可望有较好的经济效益和社会效益。
(4)本项目建设单位经济技术实力雄厚，产品畅销国内外市场，这为本项目建设和今后生产提供了有利的技术和经营保证。
(5)本项目年产500万只大功率LED照明灯，代替白炽灯，一年可节电3.84亿kWh，年可节能13.54万吨标准煤，可减排二氧化碳（碳计）10万吨、二氧化硫0.3万吨，节能减排效果显著。
(6)本项目得到**省金华市**县各级部门的大力支持，建设单位也有坚强的领导班子，主要领导开拓进取精神强，这为本项目的实施奠定了良好的基础。
(7) 通过详细的经济和财务分析，得出本项目总投资5600万元，其中固定资产投资4849万元，建设期利息151万元，铺底流动资金600万元。项目建成后，正常年份新增年销售收入15500万元，创利润1992万元，销售税金920万元，创汇1000万美元；投资利润率28.46%，投资利税率41.60%，全部投资所得税后财务内部收益率34.08%；静态投资回收期3.96年（含建设期1年），动态 ( i=12%) 投资回收期4.77年（含建设期1年）；盈亏平衡点生产能力利用率50.81%。以上各项数据表明，本项目经济效益和财务状况较好，抗风险能力较强，安全可靠，项目是可行的。
2 市场预测与建设规模

2.1 市场预测
2.1.1中国LED产业分析
(1)中国LED产业现状
LED是发光二极管（Light Emitting Diode）的简称，由于它具有节能、环保等优点，从诞生伊始就注定了它必将成为时代的宠儿，特别是在上个世纪九十年代GaN基蓝光、白光LED的技术瓶颈取得突破以后，LED技术直接引发并推动了全彩显示和白光照明技术的新科技革命。除在奥运会等大型活动的应用外，LED在显示、交通灯、景观照明、汽车照明、通用照明等领域有着广阔的应用前景。特别是LED在照明领域的应用，对于实现节能、环保的国家战略目标具有重要意义。据我国国家绿色照明工程促进项目办公室的专项调查显示，我国照明用电每年在3000亿度以上，如用LED取代，可节省1/3的照明用电，相当于总投资规模超过2000亿元的三峡工程的全年发电量。
(2)LED市场分析
根据赛迪顾问对世界LED产业的跟踪研究，2007年世界LED产业销售额达到86.07亿美元，同比增长13.3%；而2007年中国LED产业销售额为15.42亿美元，同比增长18.2%，中国LED产业增长速度快于世界平均水平。图4-1给出了世界LED市场份额地区分布图，中国LED产业销售额占世界LED市场份额的17.9%，位居世界第二名。中国LED产业呈现出增长速度快、市场份额较大等特点。

 　　图4-1 2007年世界LED市场份额地区分布情况
　　（数据来源：赛迪顾问 2008.01）
(3)产业链分析
如图4-2所示，LED产业上游包括原材料和衬底、材料外延等环节，中游包括芯片制作、芯片切割、测试等环节，下游包括封装、应用等环节。我国LED产业整体特点表现为中上游产业资源分散，与国外技术水平差距较大，企业规模较小；而下游企业众多，与国外技术水平差距较小，但企业规模较小，研发能力不强。 　　

 　 图4-2 LED产业链结构示意图
中上游产业是技术资本密集型产业，工艺技术难度大，投资强度大。目前，我国中上游产业参与单位多，整个产业资源分散，没有规模。科研院所方面想建立自己的产能，在技术输出上排外，但实际上各科研单位在某一时间突破的可能仅是产业技术链的某一环节，整体上产业化条件还不具备，单一项目实施产业化其规模很难做大，因此盲目实施产业化而不是转让或授权给促进作用更大的企业，先进技术也会随着时间消磨慢慢荒废，延缓整个国内行业发展。中上游企业普遍规模较小，研发实力不强，缺乏与其它研究机构之间的合作与技术授权。科研院所与企业之间合作机制的缺失制约了产业的发展。
我国下游封装产业从上个世纪六七十年代开始发展，传统引线型LED封装技术已相对成熟，由于传统LED封装，设备投资强度适中，对产品质量要求不高时，手工都可以作业，所以吸引了一批个体和民营企业进入，全国有千百家封装企业，尤以珠江三角洲地区密集。目前总体讲，大部分下游产业技术上和国外差距不大，但规模与国外大公司差距巨大。
(4)产业竞争力分析
为了进一步深入分析我国LED产业在世界舞台上的竞争力，这里采用SWOT分析方法对我国的LED产业进行剖析，具体参见表4-1。

表4-1 中国LED产业竞争力分析

 　　综合来看，一方面，LED产业处于高速成长期，市场空间广阔，政府大力支持，这给我国LED产业发展提供了很大空间；另一方面，现阶段我国LED产业在世界LED产业竞争格局中处于劣势地位，仍然面临产业规模分散、研究成果快速转换机制缺乏、核心技术缺乏、产
业价值链低等发展困境。
(5)中国LED产业发展战略——自主创新
面对LED产业发展的机遇与挑战，我们应该清醒的认识到，目前日、美、欧等国家或地区具有先发优势，但世界LED产业竞争格局尚未完全确立，世界各国正在加快建立自己的竞争优势，未来5年将成为各国争夺LED产业制高点的关键时期，因此当下探讨中国LED产业的“突围”之路就显得非常之关键。专家认为，要解决中国LED产业的问题，最根本的是要坚持自主创新之路，其中包括观念创新、制度创新、技术创新等。
首先，产业各界必须打破传统观念，站在国际化的高度上精诚合作、实现共赢。从国际LED产业发展形势来看，LED产业竞争日益激烈。日、美、欧在LED技术上起步较早，具有专利技术的绝对优势，产业链健全，在世界LED产业的竞争格局中具有先发优势。而我国LED企业较多，但规模不大，主要集中在产业价值链低端，研发能力不强；而研发单位比较分散，与国外先进技术水平相差较大。在这样的世界LED产业竞争格局中，打破传统观念，消除研究机构之间、研究机构与企业、企业与企业之间的壁垒，加强合作、实现共赢是做大做强中国LED产业的唯一选择。
其次，必须大力推进研发成果转换机制和专利制度的创新。国内研发多集中在大学和科研院所，生产在各企业，缺乏研发成果产业化的快速转换机制。这方面应借鉴台湾工业研究院的技术成果授权机制，加快技术成果转换速度。科研院所自身积极研发技术，为产业培养技术人才，技术成果及时授权转让给企业，特别是本身竞争力强的企业，研究机构不会为产业化进程拖累，行业研究成果得到有效整合，促进行业健康快速发展。在专利制度上也要坚持不断创新。比如，为了促进我国半导体照明产业上下游、产学研合作，加快我国半导体照明专利战略的建立，国家半导体照明研发及产业联盟建立专利池机制。根据“谁参与谁受益，不参与难受益”的原则，由国家资助项目中申请的专利自愿提供，以及适当考虑对外购买等形式。专利池的建设有助于搭建标准和产业无缝衔接的平台，为国内企业带来国际竞争优势。
再次，必须加强LED技术自主创新能力，争夺LED产业的制高点。相对于硅工艺（IC产业的基石）而言，以化合物半导体技术为基础的LED技术尚未成熟，这就为后来者提供了更多赶超领先者的可能。对于中国的LED产业而言，要突破跨国企业的技术垄断，一方面要从芯片外延等源头技术上进行自主创新，另一方面我们也要认识到这些领域的技术难度较大，因此可以通过技术引进、国际合作、国际战略收购等方式加速国内技术自主创新的进程。技术创新是一个产业发展的原动力，集结产、学、研等多方力量，实现LED产业的技术瓶颈突破是推动中国LED产业又好又快发展的必由之路。
中国LED产业能否抓住发展机遇，做大做强，归根结底要靠自己。自主创新是中国LED产业突破重围的唯一出路。只有通过不断地创新，中国LED产业才能开辟出一条“中国式”道路，在日益增强的国际化竞争中掌握更多的话语权和主导权。只有通过不断地创新，才能巧借北京奥运会的东风，抓住机遇做大做强中国LED产业！
2.1.2产品性能特点
(1)该产品是采用单颗粒或多颗粒大功率二极管发光体，光效高，光通量可达100lm/w，使用寿命长，可达50000小时以上。
(2)光照角度大，并配有专门设计的反射光罩，光照均匀。
(3)配套新颖的专用智能控制器，保证LED照明灯的可靠的用电环境。
(4)可多通道配套使用太阳能电池电源或市电。
大功率LED照明灯适用于各种建筑物室、内外照明，用于景观构成的重要部位的泛光照明，突出建筑物或景观的结构特征，实现象征意义与都市景观的和谐统一。适用于舞台、广告牌、建筑泛广照明、网球场、停车场、体育馆、堆场及码头、广场、小区、公共场合、公园、草坪、树木、室内景物的灯光点缀、雕塑投射，桥梁泛光，酒店装饰等，是美化装饰环境的理想选择。
2.1.3市场预测
从产业发展前景和趋势来看，由于环保节能减碳受到重视，使得半导体照明的应用日益广泛，也使得国内外大批厂商竞相投入这一新兴产业领域。中国经济的飞速发展使得国际资本和民间资本对中国半导体照明市场青睐有加，近年来在国内市场掀起投资热潮，预计2010年中国整个LED产业的产值将超过1500亿元。
2.2建设规模和产品方案
2.2.1建设规模
本项目利用土地31.15亩（20764平方米），新增厂房等建筑面积22770平方米，新增大功率LED照明灯生产线6条，工装模具30套，形成年产500万只大功率LED照明灯的生产规模。
2.2.2产品方案
产品名称
年产量（万只）
大功率LED室内照明灯
300
大功率LED路灯
200

3 原、辅材料

3.1物料供应
本项目年产500万只大功率LED照明灯，所需的主要原辅材料是三极管、大功率二极管、电感、磁环线卷、电解电容器、电路板、电阻、外壳（塑料件）、灯头、铝散热体、玻壳等。
项目所需原辅材料用量详见表3-1。
表3－1 原辅材料用量表
序号
原材料名称
单位
数量
来源
1
三极管
万只
1000
国产
2
大功率二极管
万只
3000
国产
3
电感
万只
500
国产
4
磁环线卷
万套
500
国产
5
电解电容器
万只
1000
国产
6
电路板
万只
500
国产
7
电阻
万只
3000
国产
8
外壳（塑料件）
万只
500
国产
9
灯头
万套
500
国产
10
铝散热体
万只
500
国产
11
玻壳
万只
500
国产
3.2仓贮
项目材料贮存：原材料按10～15天生产用量。成品按10～15天生产量。材料必须按品种分别贮存，加强管理。
4 生产工艺与设备

4.1生产工艺
本项目大功率LED照明灯生产工艺流程如下：

本产品主要工序固晶、焊线、封胶均采用国际、国内的先进生产设备进行，其自动化程度高、生产效率高、质量稳定、产品合格率高、能有效的节省人力，同时产品成本能得到很好的控制。
4.2技术关键
大功率LED照明灯由于LED 芯片输入功率的不断提高,对其封装技术提出了更高的要求。LED 要在照明领域发展,关键要将其发光效率、光通量提高到现有照明光源的水平。大功率LED所用的外延材料采用MOCVD 的外延生长技术和多量子阱结构,虽然其外量子效率还需进一步提高,但获得高光通量的最大障碍是芯片的取光效率低。现有的大功率LED 的设计采用了倒装焊新结构来提高芯片的取光效率,改善芯片的热特性,并通过增大芯片面积,加大工作电流来提高器件的光电转换效率,从而获得较高的光通量。除了芯片外,器件的封装技术也举足轻重。相项目关键的封装技术工艺如下：
传统的指示灯型LED 封装结构,一般是用导电或非导电胶将芯片装在小尺寸的反射杯中或载片台上,由金丝完成器件的内外连接后用环氧树脂封装而成,其热阻高达250～300 ℃/W,新的大功率芯片若采用传统式的LED 封装形式,将会因为散热不良而导致芯片结温迅速上升和环氧碳化变黄,从而造成器件的加速光衰直至失效,甚至因为迅速的热膨胀所产生的应力造成开路而失效。因此,对于大工作电流的大功率LED 芯片,低热阻、散热良好及低应力的新的封装结构是技术关键。采用低电阻率、高导热性能的材料粘结芯片；在芯片下部加铜或铝质热沉,并采用半包封结构,加速散热；甚至设计二次散热装置,来降低器件的热阻。在器件的内部,填充透明度高的柔性硅橡胶,在硅橡胶承受的温度范围内(一般为-40～200 ℃) ,胶体不会因温度骤然变化而导致器件开路,也不会出现变黄现象。零件材料也应充分考虑其导热、散热特性,以获得良好的整体热特性。
4.3生产设备
本项目采用自动化流水生产线，由劳动力密集型生产向技术密集型生产转变。采用自动化生产线后，生产效率大幅提高，产品质量稳定。自动化流水生产线的采用，将先进的制造技术注入企业，企业的技术水准提升，综合素质提高，能进一步确立公司在行业中的领先地位，提高企业的知名度。
本项目新增大功率LED照明灯生产线6条，工装模具30套，形成年产500万只大功率LED照明灯的生产能力。
本项目新增设备投资2598万元，详见表 4-1。

表4-1 新增工艺生产设备明细表
序号
设备名称
规格型号
数量
单价
(万元)
合计
(万元)
1
Lamp LED自动测试分类机
H142
6
99
594
2
高速自动银浆固晶机
AD8930V
6
87
522
3
高速自动焊线机
Eagle-03
6
75
450
4
高速自动粘片机
AD809A-03
6
30
180
5
LED全自动灌胶机
DATM-M200
6
39
234
6
自动恒温烤箱
YLA-16
20
1.8
36
7
自动恒温烤箱
YLA-14
10
1．7
17
8
冷冻式干燥机
LAD-10P
4
4
16
9
精密过滤器机
LJL-10T
12
1
12
10
自动抛光机
DJ-05
6
13
78
11
彩色分析系统主机
CAS-Ⅲ
4
9
36
12
LED电参数测试仪
JF-Ⅱ型
4
0.85
3.4
13
积分球
YF260
2
1
2
14
数控测试仪
XH-3005
2
6
12
15
电磁干扰精密测试系统
EMI3003
2
9.6
19.2
16
电子镇流器性能分析系统
HB-5A液晶彩晕型
4
2.2
8.8
17
电脑加速老练寿命试验仪
DJ4000
8
0.85
6.8
18
电解电容漏电流测试仪
YF2611
4
0.4
1.6
19
磁性元素分选仪
CF-3A
4
0.6
2.4
20
光谱定标系统

4
1.7
6.8
21
工装模具

30
12
360

合 计

150

2598

5 总图、土建工程与运输

5.1厂址概况
5.1.1 地理位置
*******位于**白洋街道深塘工业区。
**白洋街道深塘工业区位于**县城的东北部，隶属于**县白洋街道办事处，东部与永康市接壤，南至金丽温高速公路，西至白阳山与百花山工业园区连接，北接330国道。整个工业园区规划面积626.04万平方米。
5.1.2 自然条件
**地势南高北低，中部隆起。海拨千米以上的山峰有雄鸡岩、龙头眼睛、龙潭背、乌龙尖等79座，**县内最高处为西部西联乡牛头山，海拔1560米，均系仙霞岭延伸的分支。最低处为北部履坦镇范村，海拔57米。境内三面环山，峰峦连绵，中部丘陵蜿蜒起伏，形成**和宣平两个河谷盆地。
(1)气象环境
**属亚热带季风气候。年均气温16.9℃，1月平均气温4.7℃，7月平均气温28.8℃。年均降水1477毫米。年均日照1964小时。无霜期228天。时空差异较大，不同地区也会发生低温，旱涝、冰雹和台风等自然灾害。
(2)水文
**境内河流分属钱塘江和瓯江两水系。以凡岭、大殿岭一线为分水岭，有清溪、郭西坑、熟溪、白鹭溪自西南向东北流，汇入斜穿境东北的**江，白溪自北而南流入**江。宣平溪和菊溪分别自向南流，于丽水市境入瓯江。先后建成中、小型水库110座，总库容14490万立方米。
5.1.3地区和城镇社会经济的现状及发展规划
2007年**县实现生产总值83.8亿元，比上年增长16.3%，人均生产总值达到3300美元；财政总收入12亿元，增长34.8%；地方财政收入6.27亿元，增长38.1%。全年实现工业总产值230亿元，增长35.1%。规模企业不断增多，规模以上工业企业488家，新增73家，其中产值超亿元企业45家，新增12家。工业发展后劲进一步增强，园区基础设施投入9481万元。全年实现农业总产值12亿元，增长6.4%。加强旅游配套建设，促进了以旅游业为龙头的第三产业蓬勃发展。全年接待游客118.6万人次，旅游收入8.9亿元，分别增长25.1%和26.2%。金融机构存款余额83.8亿元，增长15.9%；贷款余额74.05亿元，增长31.9%。房地产业出现回暖。商品房销售额8.1亿元，增长120.5%。社会消费品零售总额28.5亿元，增长16.8%。
5.1.4 交通条件
铁路：**站是金温铁路之第一大站，距金华32公里，每天运行列车14对，直达北京、上海、南京、广州等大中城市。
公路：金丽温、杭金衢、沪杭甬高速公路紧密相连，330国道和43、44省道穿境而过；县内公路纵横交错、四通八达。
航空：**距义乌民航机场约45分钟车程，距杭州、上海国际机场约90－180分钟车程。
5.1.5项目占用土地情况
本项目建设地址为*******已建厂区，无新增用地。
5.2总图布置
5.2.1总图布置原则
总平面布置要符合《建筑设计防火规范》（GB50016-2006）的要求。
(1)结合厂区现状条件,合理布置建、构筑物，使工艺流程合理，管线短捷，交通畅通；
(2)符合防火、安全、卫生等有关规范的要求，为工厂安全生产创造有利条件；
(3)在满足操作要求和使用功能前提下，建筑物尽可能合并，以节约用地；
(4)在满足项目建设前提下，考虑预留今后改造用地或空间。
5.2.2总平面布置
*******厂区占地面积20776平方米，规划总建筑面积22770平方米。二幢厂房布置于厂区北面，办公楼及综合楼位于位于南面。厂房最小间距为18米，厂区道路分别为7米、5米组成一个回环的网络，厂房的各个方向都设有不同规格的门，既便于产成品的运转也符合消防安全的要求。建筑物均刷成乳白色无机涂料，在青山、绿水的辉映下，显得格外明快、洁净和协调，为公司创造了良好的外观形象。
5.2.3竖向布置
(1)竖向布置原则
·满足厂区场地标高要求；
·满足生产、运输、装卸及管线敷设对高程的要求；
·结合现状条件，合理确定场地设计标高，满足场地排水要求。
(2)竖向设计
本工程生产车间根据场地标高的特点，确定各单体的室内、外标高。
5.2.4绿化
工厂绿化根据当地自然条件，工厂生产特点并结合总平面布置进行绿化设计。绿化布置点、线、面相结合，在道路两侧可种植绿篱、乔木。绿化既要保护环境，防止污染，美化厂容，又不应妨碍生产操作，物料运输及防火要求。
5.2.5总图技术经济指标
总用地面积 20764m2
建筑占地面积 9734.15m2
建筑密度 47%
总建筑面积 22770m2
容积率 1.1
绿地面积 2175.53m2
绿地率 19.61%
5.3土建工程
5.3.1建筑设计
5.3.1.1设计规范及依据
(1)《建筑设计防火规范》（GB50016-2006）
(2)《建筑内部装修设计防火规范》(GB50222-95)（2001年修订）
(3)《民用建筑设计通则》(GB50352-2005)
(4)《公共建筑节能设计标准》(GB50189-2005)
(5)《建筑抗震设计规范》(GB50011-2001)
(6)《钢结构设计规范》（GB50017-2003）
(7)相关的技术法规及有关专业提供的设计条件
5.3.1.2建筑物耐火等级均为二级。
5.3.1.3设计原则及立面处理
(1)满足总体规划要求,以简洁的体型，明快的色调体现企业的现代化形象。
(2)以“经济、适用、美观”为设计原则，注重建筑群体的谐调，突出重点，按照规范进行设计。
(3)设计着重立面虚实变化及建筑形体的交错，努力营造丰富、和谐的建筑氛围,使之成为厂前区的独特厂区景观。
5.3.1.4建筑平面设计
生产车间均为为二层框架结构厂房。建筑方案与总图规划协同，体现工厂现代化的企业特色，建筑造型简洁明快，各建筑物根据其不同的使用功能和生产性质进行不同的平、立面设计，对生产中有防火要求的区域采取相应的建筑处理措施，以保证生产的顺利进行。
5.3.1.5建筑物一览表
本项目总建筑面积22770m2，房屋以及其他建筑如下表：
建筑名称
占地面积
（平方米）
建筑面积
（平方米）
层数
结构
厂房1
79.24×55.74=44
