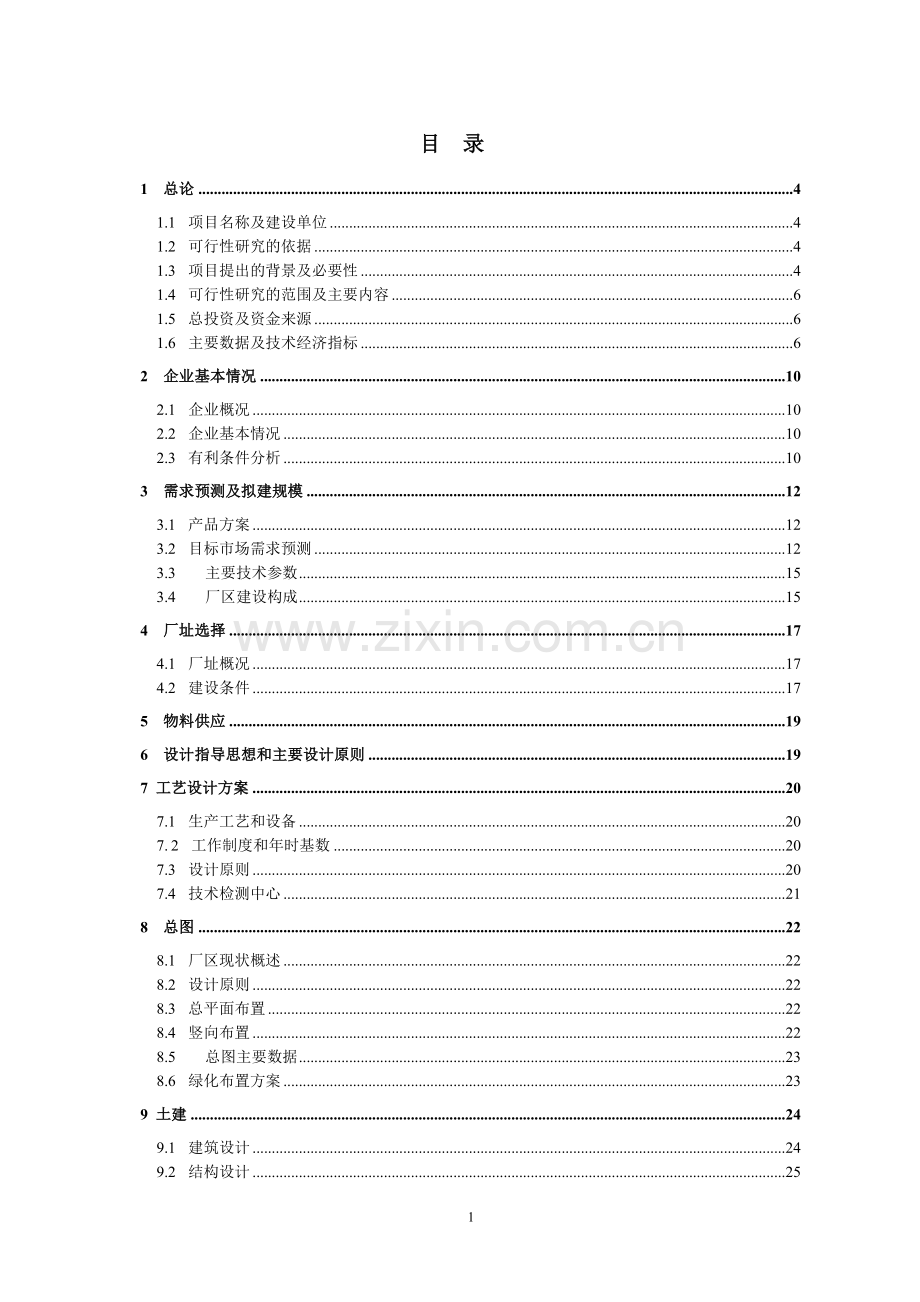

年产10万吨氯酸钠项目可行性策划书.doc

目 录1 总论41.1 项目名称及建设单位41.2 可行性研究的依据41.3 项目提出的背景及必要性41.4 可行性研究的范围及主要内容61.5 总投资及资金来源61.6 主要数据及技术经济指标62 企业基本情况102.1 企业概况102.2 企业基本情况102.3 有利条件分析103 需求预测及拟建规模123.1 产品方案123.2 目标市场需求预测123.3主要技术参数153.4厂区建设构成154 厂址选择174.1 厂址概况174.2 建设条件175 物料供应196 设计指导思想和主要设计原则197 工艺设计方案207.1 生产工艺和设备207. 2 工作制度和年时基数207.3 设计原则207.4 技术检测中心218 总图228.1 厂区现状概述228.2 设计原则228.3 总平面布置228.4 竖向布置228.5总图主要数据238.6 绿化布置方案239 土建249.1 建筑设计249.2 结构设计2510 公用系统2510.1 给排水2510.2 采暖、通风及空气调节2810.3 动力3110.4 电气3111 环境保护及清洁生产3511.1 厂址与环境现状3511.2 执行的环境质量标准及排放标准3511.3 设计范围3511.4 主要污染源、污染物及其治理措施3611.5 废气及噪音处理措施3611.6 绿化设计3711.7 环境保护管理机构设置及定员3711.8 环境保护投资估算3712 消防3712.1 工程的消防环境现状3712.2 火灾类别3712.3 设计原则3812.4 消防设施和措施3812.5 消防管理3912.6 消防投资3913 节约能源4013.1 主要设计依据和原则4013.2 主要节能措施4014 生产组织和劳动定员4114.1 组织机构设置4114.2 劳动定员41113 人员的来源和培训4215 项目招投标4315.1 编制依据4315.2 招标范围4315.3 招标的组织形式4315.4 招标方式4315.5招标基本情况4316 项目实施规划4417 投资估算及资金筹措4517.1 建设投资估算4517.2 建设期利息4617.3 流动资金测算4617.4 资金来源及筹措4618 财务经济评价4718.1 基本数据4718.2 成本费用测算4718.3 销售收入、销售税金4718.4 利润总额及分配4718.5 财务盈利能力分析4718.6 清偿能力分析4818.7 不确定性分析4818.8 财务评价结论4919 项目的经济效益和社会效益分析5019.1 经济效益分析5019.2 社会效益分析5020 风险分析与措施5020.1 风险分析5020.2 风险控制与措施5121 研究结论5221.1综合评价5221.2 存在的问题5221.3 建议521 总论1.1 项目名称及建设单位1.1.1 项目名称：年产10万吨氯酸钠项目1.1.2 建设单位a) 项目承办单位：云阳县红旗水泥有限公司b) 法定地址：重庆市云阳县双江镇东风村c) 法定代表：盛经明1.1.3 项目建设地点：重庆市云阳县双江镇蜀光村1.2 可行性研究的依据a)重庆市政府重庆市国民经济和社会发展第十一个五年规划纲要；b) 业主提供的相关技术资料1.3 项目提出的背景及必要性1.3.1 项目提出的背景氯酸钠是一种重要的无机盐，主要用于制造二氧化氯、亚氯酸钠、高氯酸钠、高氯酸盐(如高氯酸钾、高氯酸钠及其它高氯酸盐络合物)及其它氯酸盐(如氯酸钾、氯酸镁以及氯酸钡等)。在纸浆工业中，氯酸钠可用作高效漂白剂；在印染工业中用作染精元布(阿尼林黑)直接印花的氧化剂和媒染剂；在农药上用作除草剂和杀虫剂；在医药工业上用于制造药用氧化锌和华蓝；此外，氯酸钠还用于铀等金属冶炼、海水提嗅和用于制造印刷油墨、炸药等。近几年国家有关部门在对饮用水的调查中发现，各地的饮用水中有各种不同属性的有机物约多种，其中三氯甲烷（）含量最为突出，在一些地方的饮用水中含量高达/。氯酸钠在水处理方面主要是应用氯酸钠衍生的二氧化氯。二氧化氯不仅是一种比液氯更有效的杀菌剂和杀病毒剂，且其氧化能力仅次于臭氧（投资低于臭氧），消毒过程中几乎不形成三氯甲烷和挥发性有机氯，同时生成的总有机氯也要比液氯少得多，其取代液氯已成为时代的必然，在欧洲国家及美国得到了普遍应用，而我国则刚刚起步，各科研院所和自来水公司都已经纷纷开展研究，并取得了一定的成绩。云阳县地处三峡库区，岩盐资源品位高、储量大，在全国都具有较高优势，因此云阳的氯碱业有着坚实的技术基础和广阔的发展前景。但是由于受到生产规模小且布局分散、开拓能力与创新意识不够、市场预见能力不强等不利因素的制约，重庆很多的企业一直没能得到长足的发展。随着西部大开发步伐的加快，氯碱业又将迎来新的发展机遇。能否抓住这一市场契机，对市场信息迅速作出反应，是摆在生产企业面前的一道难题。云阳县红旗水泥有限公司，依托云阳县得天独厚的区位优势和资源优势，本着增强企业市场竞争力，把企业做大做强，开拓新市场的经营理念，特提出年产20万吨氯酸钠项目，本项目的实施对促进中国以及重庆市氯碱业的快速健康发展，缓解库区移民就业压力，推动库区经济发展具有重要意义。1.3.2 必要性随着经济的高速发展，国内市场对纸张的需求增大，同时对纸张的质量要求也在不断提高。为了满足日益增长的社会需求和环境保护的要求，在我国“九五”及“十五”期间，大型制浆建设项目均考虑了二级生化处理，同时为了减少多段漂白废水中的毒性物质含量，在设计中均采用了木氧脱素和二氧化氯漂白工艺，以提高纸品档次，减少环境污染。氯酸钠是用盐矿的卤水为原料直接进行电解生产，氯酸钠主要用于发生二氧化氯，即通过盐酸、二氧化硫、甲醇等物质还原氨酸钠，产生的二氧化氯用于漂白，世界上称之为ECF工艺(基本无氯工艺)，应用最广的是纸浆漂白和饮水消毒(食品、饮料业)。由于该工艺仅产生少量的可吸附有机氯化物(AOX)(仅为氯气漂白的1/6)，是目前最洁净的漂白、杀菌、消毒剂，所以欧美在这一方面的市场需求不断增加。全世界总能力已近300万吨/年，我国的氯酸钠总能力约为6万吨/年。随着我国造纸业和纺织业的发展、人民生活水平的提高，氯酸钠的用量会有一个飞速发展的机遇。可以说，氯酸钠包含了人们对漂白、消毒等行业的所有要求，被业内推为最有发展潜力的商品。本项目的实施，既满足了市场的需要，也是我国经济发展的需要，更是工业强市、强县的需要。因此年产20万吨氯酸钠项目具有很强的必要性。1.4 可行性研究的范围及主要内容1.4.1 可行性研究的范围a) 厂区的总体规划；b) 公司承办本项目建设的条件分析；c) 项目主要产品市场预测分析；d) 项目主要建设方案；e) 项目环保、消防、职业安全卫生、节能措施；f) 项目建设进度计划；g) 项目投资估算和财务分析评价。1.4.2 可行性研究工作的主要内容a) 市场分析；b) 土建、公用系统；c) 办公、生活辅助系统。1.5 总投资及资金来源本项目建设投资为27000.00万元，其中：业主自有资金16000.00万元；银行贷款11000.00万元。本项目建设期利息为1700万元，由业主自有资金支付。项目计划配套流动资金3000.00万元，其中：自有流动资金1000.00万元；流动资金借款2000.00万元。本项目总投资为30000.00万元。1.6 主要数据及技术经济指标表1-1 主要数据及技术经济指标序号项目名称单 位数 量备 注一生产规模 氯酸钠万吨年10 二产品方案 氯酸钠万吨年10 三年操作日300天 四主要原材料,燃料用量 1食盐水万吨年50 五公用动力消耗量 1供水(新鲜水) 最大用水量M3/h15 平均用水量M3/h10 2供电 设备容量KW20000 计算负荷KW25000 年耗电量万KW.H1500 3供汽 最大用汽量T/H4 平均用汽量T/H3 4冷冻 最大用冷负荷KJ/H 平均用冷负荷KJ/H 六三废排放量 1废水m3/H10冷却水2废气m3h10 氯气、氢气3废渣th0.5 七运输量ta414800 1运入量ta15000 2运出量ta250000 八全厂定员人500 1其中：生产工人人380 2管理、技术人员人120 九总占地面积万m213.3合200亩十全厂建筑面积m294000 十一全厂综合能耗总量（包括二次能源）吨标煤年2400 十二单位产品综合能耗吨标煤单位产品7 十三工程项目总投资万元 其中外汇万美元 1固定资产投资万元27000 其中外汇万美元 （1）建设投资万元20000 其中外汇万美元 （2）固定资产投资方向 调节税万元 （3）建设期利息万元1700其中外汇，万美元 2流动资金万元3000 其中外汇：万美元 其中铺底流动资金万元2000 十四报批项目总投资万元29000 其中外汇：万美元 十五年销售收入万元55000.00100%达产十六成本和费用 1年均总成本费用万元26825.50100%达产2年均经营成本万元5009.00100%达产十六年均利润总额万元11165100%达产十七年均销售税金万元3100100%达产十九财务评价指标 1投资利润率33.66 2投资利税率31.62 3资本净利润率 4投资回收期年6.73 5全员劳动生产率万元人907.50 6全投资财务内部收益率 税前137.71 评价期十年税后120.47 评价期十年7全投资财务净现值 税前万元18201 评价期十年税后万元15936 评价期十年2 企业基本情况2.1 企业概况云阳县红旗水泥有限公司始建于1977年,于2001年改制更名而得。公司是以生产、销售硅酸盐水泥系列产品32.5、42.5等级水泥为主。其主要生产工艺产品有“高强”牌的立窑水泥产品和旋窑粉磨“渝江”牌水泥产品。2.2 企业基本情况公司现有职工人数210人。拥有一条NSP日产4000吨水泥熟料的生产线，年产高标号水泥68万吨。公司厂区占地面积为240亩，矿山占地面积为2300亩。公司采用具有九十年代国际先进技术水平的带五级悬浮预热器（DD炉）的窑外分解干法生产工艺。原燃料及生料采用均化措施，主机设备全部由国外进口。生产线全部由中央控制室通过DCS系统进行控制，水泥质量（取得ISO-9002认证）、节能降耗及消烟除尘指标均达到了国际先进水平。公司秉承“以客户为中心、以市场为导向、以质量为生命、以创新为动力”的经营理念，融合国内外先进的技术，坚持“不制造不良品、不传播不良品”的质量方针，以高品质的产品和高效优质的服务，成为客户值得信赖的合作伙伴。2.3 有利条件分析a) 地域优势重庆云阳工业园区地处三峡库区腹心地带，交通非常便利，离长江深水码头2公里，距万州火车站38公里，渝宜高速公路贯穿其中。区位优势明显。b) 技术与人才优势公司拥有一批高素质的技术人员和经验丰富的操作工人，有完整的管理体系和一批高效的管理人员，有一个坚强、团结的领导班子。同时，公司在发展过程中，在设计、制造方面积累了丰富的经验，跟客户建立了可靠的合作关系，具有稳定的客户市场。c) 政策优势国家和重庆市政府对三峡库区工业的发展一直都很重视，纷纷出台了优惠政策鼓励库区工业的发展。如：国民经济和社会发展“十一五”规划纲要等。作为三峡库区新建企业，公司也可以充分利用三峡库区产业经济发展政策上的优惠政策。今后5年，中央已明确将投入432亿元支持重庆库区产业发展、基础设施建设和社会发展。与此同时，重庆市政府还将投入90亿元用于支持库区产业发展。d) 重庆的劳动力资源和水电能源成本较低。重庆的劳动力资源丰富，劳动力成本仅为沿海地区的1/3。且水电能源供应充足。与沿海地区相比，人力、能源成本低廉，为重庆船舶工业的振兴提供了充足的劳动力资源和能源保障。3 需求预测及拟建规模3.1 产品方案经过多方案比较，本项目产品方案为：年产10万吨氯酸钠。3.2 目标市场需求预测3.2.1 市场现状与前景造纸行业二十世纪八十年代以来，在北美和西欧造纸行业中出现了基本无氯漂白法(ECF，即采用氯酸钠衍生的二氧化氯漂白)和完全无氯漂白法(TCF，即采用过氧化氢、氧气和臭氧等漂白)。尤其是近10年，造纸业漂白基本上完成了向上述两种方法的转变。目前，西欧纸浆几乎100%使用二氧化氯等低污染或无污染漂白剂，只有西班牙和葡萄牙尚有1-2个纸浆厂使用氯气漂白。北美75写以上的纸浆厂使用二氧化氯漂白，加拿大纸浆漂白的非氯气化已经占纸浆产量的80%。国外纸浆采用二氧化氯漂白的主要原因一是环保工作的需要，采用传统的氯气漂白，纸浆会产生二恶英和吠喃等强致癌物质，还易与水中的腐殖质形成氯代烃;与水中的酚类形成有怪味的氯酚;与水中的氨形成对鱼和人类均有害的氯胺，污染地下水源，不利于环保。二是二氧化氯与其它用于漂白的氧化剂相比，具有漂白性能好，氧化电位适中，能有效地处理附着在纤维上的色素和污物，而不影响其纤维强度，而且纸浆、织物的白度可由原来氯漂白的75度提高到85度。用二氧化氯漂白纸浆生产的纸品在潮湿空气中不随时间延长而发黄变色，保证了纸品的质量，提高了产品的价值。到目前为止，还未发现一种在成本以及纸浆白度与强度方面超过二氧化氯的替代品。因此纸浆领域采用氯气漂白纸浆的方法将很快被二氧化氯所取代。根据国内统计，目前我国在建、扩建和拟建的使用氯酸钠漂白的制浆造纸厂共有30多家，将新增制浆造纸能力约1800kt，需氯酸钠72kt/a。预计到2010年，如果这些新增的建设项目60%达产，则国内氯酸钠的需求量将增加到158kt/a。加上国外许多公司在中国建设的合资和独资造纸厂，则到2010年我国在造纸行业对氯酸钠的需求量将超过200kt/a。水处理氯酸钠在水处理方面主要是应用氯酸钠衍生的二氧化氯。在城市饮用水和污水处理中，国际上通常采取3种消毒方式，即液氯消毒、二氧化氯消毒和臭氧消毒。我国基本上是采用液氯消毒。二氧化氯与液氯消毒相比，两者的消毒体系非常相似，但二氧化氯不会与水中的有机物产生THMS,氯化胺，却能破坏酚、有机物产生THMS,氯化胺，却能破坏酚、硫化物、氰化物和其它许多有机物。与臭氧消毒相比，二氧化氯消毒投资少，产率高，在水中的滞留时间长，能够有效地杀除和控制各种细菌，同时也不会与水中的澳化物、次氯酸盐反应产生对人体有害的物质。由此可见，二氧化氯不仅是一种比液氯更有效的杀菌剂和杀病毒剂，且其氧化能力仅次于臭氧(投资低于臭氧)，消毒过程中几乎不形成THMS和挥发性有机氯，同时生成的总有机氯也要比液氯少得多，其取代液氯已成为时代的必然。可见，二氧化氯在水处理方面的开发应用前景广阔。其它氯酸钠与酸作用产生二氧化氯，二氧化氯与稳定剂经特殊加工处理后可制成稳定性二氧化氯。由于稳定性二氧化氯无色、无味、无腐蚀性、性质稳定、便于贮存和运输，使用安全，用途比较广泛，已被世界卫生组织 (WHO)列为LA级高效安全消毒剂。它具有广谱、速效、无毒、用量少、能力强、药效长等优点，对一些细菌的杀死率可达100 %。可广泛用作水处理剂、饮食、卫生、防疫方面的消毒杀菌剂、空气净化清新剂、新型洗涤剂、消毒剂等。由此可见，由氯酸钠衍生的稳定性二氧化氯的广泛应用，亦为氯酸钠带来了广阔的市场空间。目前，我国氯酸钠的生产厂家有10多家，总生产能力约为60kt/a，产量约为20kt/a，其中福州泉州氯酸盐厂于2005年建成的20kt/a氯酸钠生产装置是目前我国最大的氯酸钠生产装置，其次是青海苏青氯酸盐有限责任公司、大连氯酸钾厂、福建第一化学品有限公司和宜丰氯酸钾厂等。我国氯酸钠的主要生产厂家的情况见表31表31 我国氯酸钠的主要生产厂家情况生产厂家生产能力(kt/a)备注福建泉州氯酸盐有限公司20大连氯酸钾厂5准备扩建至10kt/ a福州第一化学品有限公司5准备扩建至20kt/ a重庆长寿化工有限公司3准备扩建至5kt/ a宜丰氯酸钾厂5四川雅安纸浆厂3自产自用福建邵武造纸厂2广西光明化工有限公司2.5高密市高源企业集团公司电化厂1天津市氛酸盐有限公司2青海苏青氯酸盐有限责任公司10准备扩建至30-50kt/ a贵州桐梓县红星化工有限公司13.2.2 市场需求主要影响因素我国氯酸钠在制浆造纸业的应用正处于发展阶段，由于其优越的性能而将逐步取代液氯，这是不可逆转的发展方向。一批大型造纸厂、纸浆厂或与大型纸浆厂的建成投产，会拉动氯酸钠的市场需求。尽管我国氯酸钠的发展速度亦很可观，但由于起步晚、基数小、相对而言，远远落后于西方发达国家，其主要原因是工艺落后、产品档次低、成本居高不下。今后，随着新工艺、新设备的问世，国家产业政策的扶持，行业主管部门的立法及规范等一系列引导政策的到位，必将缩小与发达国家的差距，最终达到与西方国家同步发展。3.2.3 市场容量分析2005年，全球氯酸钠生产能力达400万吨，实际产量320万吨。近年来，氯酸钠仍保持35%的强劲增长速度发展，而其中有90%用于二氧化氯产品。2006年，我国有十多家氯酸钠生产企业，氯酸钠产量6万吨，消费量为34万t，但用于二氧化氯不足10%。用于二氧化氯的应用研究、市场开拓发展空间较大，随着二氧化氯和造纸行业发展，氯酸钠产品也会相应得到发展，预计在35年内，我国的氯酸钠产品需求将达40万吨以上。从现有能力看，未来氯酸钠产品市场缺口还会逐渐增大。综上所述，通过对国内市场现状、主要影响因素及市场份额的分析，采用类比法可以得出，本项目的国内目标市场约为30万吨。3.3 主要技术参数氯酸钠分子式为 NaClO3 ，分子量 106.44。通常为白色或微黄色等轴晶体。在介稳定状态呈晶体或斜方晶体，味咸而凉，易溶于水、微溶于乙醇。在酸性溶液中有强氧化作用，300 以上分解出氧气。氯酸钠不稳定。与磷、硫及有机物混合受撞击时易发生燃烧和爆炸，易吸潮结块，有毒。目前所执行的是企业标准，见下页表3-2氯酸钠质量技术指标表。3.4 厂区建设构成3.4.1生产部门包括：机加工车间、冷加工车间、钢板库房、技术检测中心、卷扬机房、动力中心等。3.4.2 辅助部门包括：动力站房、技术检测中心、卷扬机房、门卫等。表3-2 氯酸钠质量技术指标表产品技术 标准BG/T16181995指标名称单位优质品技术指标一等品技术指标合格品技术指标实际平均含量检验方法标准氯酸钠%99.5099.098.099.5BG/T16181995水份%0.300.500.800.02BG/T16181995水不溶物%0.010.030.030.001BG/T16181995氯化物%0.150.200.300.012BG/T16181995硫酸盐%0.010.020.020.0017BG/T16181995铬酸盐%0.010.020.020.003BG/T16181995铁%0.0050.030.050.001BG/T16181995外观白色略带黄色固体 4 厂址选择4.1 厂址概况云阳县位于重庆市东部，三峡工程库区腹心地带。长江由西向东横穿而过，境内流程68.1公里。顺江而上西至重庆市区359公里，距万州区水路23公里、陆路41公里。4.2 建设条件4.2.1 场地概况本厂址拟选在重庆市云阳县双江镇蜀光村（渝宜高速公路出口处）。建设场地坡度较小，现状多为农用地。场地在渝宜高速公路出口处，西南面近靠彭溪河。周围市政设施管线配套较完善，是较理想的工业用地。根据地质资料，场地及其附近地段无不良地质，因此，适合本工程的建设。4.2.2 气象资料万州气象站位置：东经10824，北纬3046，海拔186.7m。a) 气温年平均气温18.1 月平均最高气温22.8 月平均最低气温14.7 极端最高气温42.1 极端最低气温-3.7 b) 降雨量历年平均降雨量 1189.0mm最大年降雨量1754.3mm最小年降雨量756.7mm最大日降雨量 237.1mm最大小时降雨量 58.6mmc) 降雪量 最大积雪厚度 50mmd) 湿度历年平均相对湿度 81%年最小相对湿度 9%e) 气压历年平均气压 99.25KPaf) 风向及风速全年主导风向 C.N.最大风速 33.3m/s年平均风速0.7m/sg) 特殊气象常年平均霜日 15.5d常年平均日照对数 1462.6h常年平均雷暴日 48.5d4.2.3 地震设防：本地区地震基本烈度6度，本工程按6度设防。4.2.4 公用设施条件建设厂址位于云阳县双江镇蜀光村，公用配套系统较完善，可满足施工、生产需要。5 物料供应本项目主要外购件及供应商详见表5-1。表5-1 部分物料供应表序号名称供应商1食盐水从地下开采岩盐2电解槽南京化工设备制造公司3转子流量计杭州化工设备制造公司4盐 酸重庆三阳化工有限公司5锅 炉湖北孝威锅炉厂6Na2Cr2O7重庆东风化工有限公司7灯 具海星灯具电器公司8电缆、电线扬州光明电缆公司9盐水精制剂重庆长寿化工有限公司6 设计指导思想和主要设计原则本次设计以提高技术水平为导向，通过引进先进技术，达到生产要求，优化企业产品结构，积极开拓市场。合理规划、合理购置现代化设备，提升企业综合实力，加快企业技术进步和产业升级步伐，进一步把企业做大做强。7 工艺设计方案7.1 生产工艺和设备本项目拟选用双设备型复极式电解槽制氯酸钠工艺，结晶工艺选用真空冷却法工艺。工艺流程简述：原盐制成饱和盐水进入反应槽，同时加入精制剂以除去钙镁离子，经反应后的混盐水经过折流槽进入道尔顿澄清桶，靠重力沉降澄清为清盐水，经过滤后用泵送至电解工序。自盐水工序来的合格精制盐水，按一定量加入Na2Cr2O7,并用稀盐酸调节PH至6左右，经转子流量计计量进入反应器，再经下循环进入电解槽。电解反应物在反应器里进行一系列化学反应生产NaC1O3，由于重力作用，分离出H2的电解液，再经下循环管进入电解槽进行电解。来自电解工序的电解完成液，用加料泵送至电解液预热器、蒸发器，用蒸汽加热，使其浓缩液氯酸钠含量达880g/L，然后冷却、结晶、干燥后即为成品。主要设备：复极式电解槽（36套）、道尔顿澄清桶（4套）、转子流量计(36台)、加料泵(12台)、电解液预热器（6套）、蒸发器（4套）、包装设备(1套)，锅炉（1台）、配电室、过滤设备（4套）、浓缩设备（4套）、盐水高位槽（4套）、各种储罐(若干)。7. 2 工作制度和年时基数工作制度：全年300天，二班工作制。年时基数：设备：7200h， 工人：7200h。7.3 设计原则1) 采用成熟、可靠的备料和工艺，生产线能适合层状结晶硅酸钠的生产，工艺水平与生产纲领相适应，并在保证产品质量的前提下，力求降低工艺投资。2) 各分设备、管线尽量排成一条直线，以使物流短捷顺畅。减少物流量，降低生产成本。3) 充分考虑设备配置的生产能力，挖掘设备潜力，提高设备的利用率，满足生产需要，降低投资。4) 本次设计主要工艺设备的选用充分考虑技术的先进、高效、节能和可靠性。5) 本车间建成后，其工艺及装备达到国内同规模行业的先进水平。7.4 技术检测中心7.4.1 理化室根据生产车间的特点和工厂的性质，设置主要实验室和相关的辅助部门。主要实验室有：电解实验室、液体物理实验室、氯酸钠性能实验室、气体实验室等。采用先进的检测手段，提高整体检测水平。设备选型立足于国内，采用高精度、高效率、数控、综合检测仪器。但对于国内无法满足要求的设备，可适当考虑引进。7.4.2 计量室根据生产车间的特点和工厂的性质，设置主要测量室和相关的辅助部门。主要测量室有：基准室、精密测量室、量具工装检定室、仪器鉴定室等。8 总图8.1 厂区现状概述本项目地址位于重庆市云阳县境内，厂址位于云阳县双江镇蜀光村，用地紧靠彭溪河，建设场地坡度较小，现状多为农用地。其间分布多处农村居民点。8.2 设计原则a) 符合生产工艺流程、联系方便、物料管线输送短捷。b) 执行防火、防爆、安全及卫生有关规范标准。c) 结合工业区总体规划，近期建设与预留发展合理布置。d) 与工业区内外交通运输相适应，合理选择工厂运输方式和道路布置。8.3 总平面布置8.3.1 总体布局形式全厂分为四大区：办公区、生活区、生产区、仓储区。用地北侧布置技术检测中心，与厂外道路相衔接；南面布置滑道，紧靠彭溪河。建筑防火间距为32米，厂区道路宽度为9米、道路转弯半径为10米，均符合生产工艺和消防要求。8.3.2 人流、物流组织厂区北面设置一个出入口，与城市道路取得联系；在厂区南面预留一个出入，分别形成物流口、人流口，厂区内部形成环道，使交通合理有序。8.4 竖向布置竖向设计根据工厂生产工艺、物料输送及场地排水的要求，结合厂区地形、工程地质、水文地质等条件情况进行综合考虑。a) 场地竖向设计的采用平坡式和混合连接。b) 厂区排水采用生活污水与雨水合流方式，暗管排水。c) 道路系统呈垂直网状结构。道路为城市型双坡立道牙混凝土路面。主要道路宽度为9m、次要道路宽度为7m，建筑物室内外地坪高差为0.150.45 m，车间引道及入户道路宽度与大门及楼梯间相适应。8.5 总图主要数据 （见下页表8-1总图主要数据及技术经济指标表）8.6 绿化布置方案绿化布置采用点、线、面结合方式。在建筑物四周空地种置绿篱，草坪，行道树，并配置观叶、观花植物和花卉。绿地设有庭院灯及喷灌系统，达到环境简捷、整齐的目的。表8-1 总图主要数据及技术经济指标表序号名称单位工程量备注新建规划合计1总用地面积m2133400133400合200亩1）建筑物占地m269000690002）道路广场占地m228600286003）绿化占地m223500235004）其他占地m212300123002总建筑面积m294000940003建筑密度%5175174容积率1：0.70.75绿地率%17.617.66停车位m1001007围墙长度m300030009 土建9.1 建筑设计9.1.1 设计构思本项目所在地区的地震烈度为6度，由于本项目主要生产装置按建筑设防分类标准为甲类建筑，建筑场地土类别为类，原有的各类建、构筑物的抗震设计按抗震设防6度考虑，并采取相应的构造措施，满足要求。 土建工程方案的选择和确定，应遵循国家现行颁布实施的有关规范或规定，以满足工艺生产要求为前提，同时兼顾其他各有关专业，结合石化生产实际情况，对不同生产要求的建、构筑物，选择合理的结构形式，做到经济、合理、实用。 建筑物的结构形式为钢框架结构及砖混结构。操作平台、设备支架、管道支架一般采用钢结构，构筑物为钢筋混凝土结构。9.1.2 平面设计厂房由生产车间、技术检测中心、动力中心等组成，均为矩形平面。 生产车间长度为176m，为22个8米柱距，宽36m，为2个18米跨，建筑面积为6336m2，为门式轻钢结构，单层轻钢厂房,屋架下悬高11.4m，建筑高度13.75m,生产火灾危险等级为丁类，工程等级二级。技术检测中心为3层，长度为90m，为10个6m柱距，宽18m,为2个7.8m，1个2.4m柱距，建筑面积为5240m2, 为混凝土框架结构，建筑高度11.85m，耐火等级为二级，工程等级三级。动力中心为单层，混凝土框架结构，火灾危险等级为丁类，工程等级三级。9.1.3 建筑立面造型该厂区力求表现工业建筑现代、简洁、朴实的特征，又考虑与工艺要求相适应。尽量利用构件本身的雕塑感，通过虚实变化、体量塑造来体现现代工业建筑之美。9.1.4 建筑剖面设计生产车间为门式轻钢结构，单层轻钢厂房, 屋架下悬高10.0m，建筑总高度为11.75m；技术检测中心为三层钢筋混凝土框架结构，层高一层为4.2m，二至三层层高3.6m，建筑总高度为13.05m；动力中心为1层混凝土框架结构，层高为5.4m，建筑总高度为6.75m。9.2 结构9.2.1 结构特征及选型：a) 生产车间为单层轻钢结构厂房，安全等级二级，生产类别为丁类。b) 技术检测中心、动力中心等为钢筋砼框架结构，安全等级二级，生产类别为丁类。c)各个子项基础型式暂定为采用柱下独立基础和挖孔桩基础。9.2.2 主要结构材料：a) 混凝土强度等级：C20C50b) 砖砌体和砂浆强度等级：MU10；M5M7.5。c) 钢筋混凝土预制构件：选用国标图集。d) 钢筋：选用热轧HPB235级钢筋fy=210N/mm2，HRB335级CRB550级(用于板钢筋)10 公用系统10.1 给排水10.1.1 设计依据a) 建设方提供的相关资料和设计要求。b) 国家现行的给排水设计规范和标准。GB 50013-2006 室外给水设计规范GB 50014-2006 室外排水设计规范GB50015-2003 建筑给水排水设计规范GB/T 50102-2003 工业循环水冷却设计规范GB50016-2006 建筑设计防火规范10.1.2 设计范围a) 新建厂区室内给排水系统。b) 新建厂区室内消防系统。c) 新建厂区室外给排水及消防系统设计。10.1.3 给水a) 水源、水压采用城市自来水，市政供水压力大于0.45Mpa，能满足厂区生产、生活及消防供水需求。b) 水质工厂采用城市自来水，其水质满足生活饮用水水质标准，能满足一般生产、生活用水水质要求，对工业用水水质有特殊要求的用户采用自行处理措施。c) 水量1) 用水量标准：车间生活用水：150L/人班 K=2.5办 公： 150L/人班 K=2.5单身宿舍: 250L/人日 K=2.5绿化、道路浇洒：2L/m2.次生产用水量由工艺专业提供资料统计。2) 用水量表设计最大小时用水量q=31.250.8526.6m3/h最大消防小时水量q=7.85+144=151.78 m3/h。表101 全厂用水量估算表序号用水名称用 水 量(m3)备注小时最大(m3/h)昼 夜(m3/d)全 年(m3/a)1生产用
