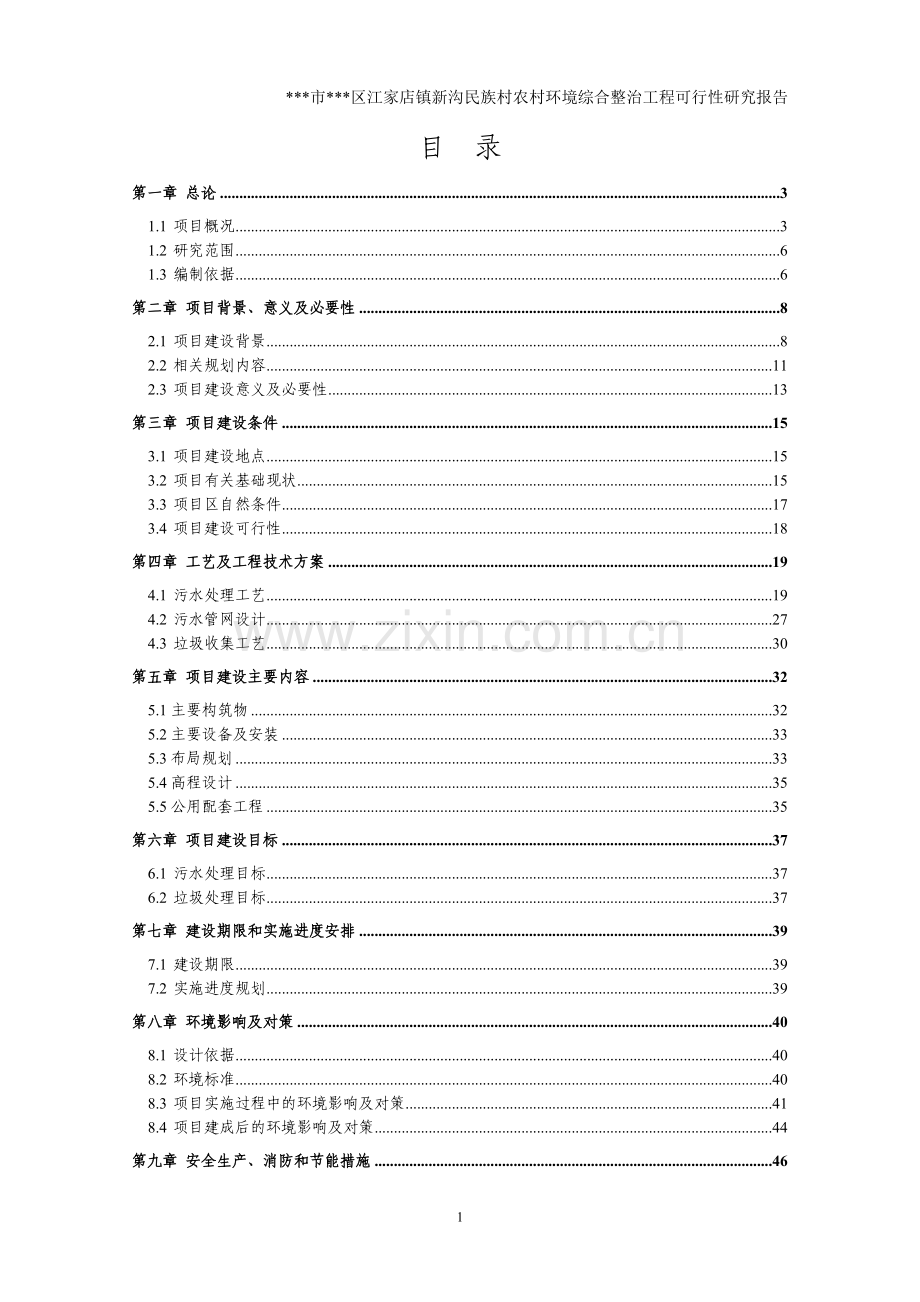

1、*市*区江家店镇新沟民族村农村环境综合整治工程可行性研究报告目 录第一章 总论31.1 项目概况31.2 研究范围61.3 编制依据6第二章 项目背景、意义及必要性82.1 项目建设背景82.2 相关规划内容112.3 项目建设意义及必要性13第三章 项目建设条件153.1 项目建设地点153.2 项目有关基础现状153.3 项目区自然条件173.4 项目建设可行性18第四章 工艺及工程技术方案194.1 污水处理工艺194.2 污水管网设计274.3 垃圾收集工艺30第五章 项目建设主要内容325.1主要构筑物325.2主要设备及安装335.3布局规划335.4高程设计355.5公用配套工程
2、35第六章 项目建设目标376.1 污水处理目标376.2 垃圾处理目标37第七章 建设期限和实施进度安排397.1 建设期限397.2 实施进度规划39第八章 环境影响及对策408.1 设计依据408.2 环境标准408.3 项目实施过程中的环境影响及对策418.4 项目建成后的环境影响及对策44第九章 安全生产、消防和节能措施469.1安全生产469.2消防479.3节能措施48第十章 项目运行管理4910.1人员编制4910.2运行管理49第十一章 招标方案5111.1概述5111.2发包方式5111.3招标组织形式5211.4招标方式5311.5招标范围53第十二章 投资估算与资金筹措
3、5512.1投资估算5512.2资金筹措58第十三章 运行成本及工程效益分析5913.1成本分析5913.2新增收入及效益5913.3税金6013.4项目投资财务分析6013.5财务评价结论6113.6工程效益分析62第十四章 结论及建议6314.1结论6314.2 建议63 第一章 总论1.1 项目概况1.1.1 项目名称*市裕安区江家店镇新沟民族村农村环境综合工程1.1.2 建设单位*市裕安区江家店镇新沟民族村委会负责人: 1.1.3 建设地点*市裕安区江家店镇新沟民族村1.1.4 建设期限2011年-2012年。1.1.5 主要建设内容(1)生活污水集中收集、处理设施;(2)垃圾收集和转
4、运设施。表1.1-1 项目主要建设内容一览表一生活、生产污水处理设施1.1建设100公用厕所1座1.2建设一座处理能力为300m/d的生活污水处理系统、一个养殖废水的处理及沼气系统40t/d1.3建设人工湿地1处,占地面积3亩二排污工程2.1铺设DN160的upvc排污管2km2.2铺设DN350的upvc下水道0.6km2.3建设2条排污沟,总规模1.2km三乡村生活垃圾处理设施3.1建设垃圾收集站房1座,总建筑面积3003.2购置垃圾收集桶300个3.3购置人工垃圾收集车2辆1.1.6 投资估算与资金筹措本项目总投资149.74万元,其中省财政专项资金50万(33.39%),区级财政配套3
5、0万元(20.03%),建设单位自筹69.74万元。1.1.7 项目背景及由来新沟民族村位于*市裕安区江家店镇西部,与霍邱县姚李镇相邻,是裕安区唯一的少数民族聚居村。2010年列入全市19个新农村建设整村推进村之一,按照规划:采取统拆统建,拆除原散居户住房,整体迁入二个居民小区,其中西寨点规划600户,平塘点规划300户;平整土地,统一治理农田、村庄后,将耕地整体流转给种田大户经营。全村784户居民到小区后,人口居住集中,随着现在生活的提高及生活方式的改变,人们的生活废弃物也越来越多,因无集中处理设施,生活垃圾遍地皆是,尤其是废弃方便袋、食品包装袋及农用薄膜随风飘扬,遍地皆是。加之,养殖业是村
6、内的支柱产业,全村45%以上的农户从事养猪、养鸡、养鸭、养鹅、养羊等,畜禽养殖的迅猛发展,产生了大量畜禽粪便。通过沼汽只能处理一部分,尚有一部分中能露天堆放与自然流淌,带来了严重的环境污染,造成村庄臭味难闻,池塘渔死蝇生,细菌横溢,传播疾病损害健康,导致农田污染、作物减产,人居环境与生产环境差,因此急需两个新建小区进行环境综合治理。因此,综合上述因素,提出建设本项目。1.1.8 效益分析1.1.8.1 环境效益本项目建设可大大改善新沟民族村环境质量及环境风貌,并对附近水体的面源污染治理意义重大。项目的实施,可实现每年消减COD163.4吨/年、氨氮9.22吨/年,每年收集处理生活垃圾2132.
7、33吨。1.1.8.2 经济效益水质改善对于新沟的种植、养殖等经济发展是十分有益的。1.1.8.3 社会效益(1)水质提高,对周边居民的健康有益,可大大减少疫病暴发或流行病的潜在危险。(2)减少污水黑臭现象,改善居民生活环境,有利于社会稳定。1.1.9 结论与建议(1)本项目充分体现国家及安徽省环境保护产业政策。(2)本项目建设有益于环境保护,本项目建设意义重大。(3)本项目采用的工程及工艺技术可靠,治理效果有保障。(4)本项目符合新沟总体规划,项目选址、建设内容合理。(5)本项目具有良好的环境效益、社会效益及经济效益。综上所述,本项目是可行的。综上所述,本项目是可行的。建议建设单位尽快完善项
8、目前期工作,加快推进项目的实施进度,尽早发挥项目的预期效益。1.2 研究范围报告研究范围包括项目的的总体设计,包括工艺、工程估算、成本分析及工程效益分析等。1.3 编制依据(1)建设部关于村庄整治工作的指导意见 建村2005174号(2)室外排水设计规范(GB50014-2006)(3)地面水环境质量标准GB3838-2002(4)建筑给水排水设计规范(GB50015-2003)(5)污水综合排放标准(GB8978-1996)(6)城镇污水厂污染物排放标准(GB18918-2002)(7)城市污水处理站附属建筑和附属设备设计标准CJJ31-89(8)城市污水处理站运行、维护及其安全技术规程CJ
9、J60-94(9)给水排水工程结构设计规范(GB50069-2002)(10)工业企业设计卫生标准(GBZ1-2002)(11)恶臭污染物排放标准(GB14554-93)(12)社会生活环境噪声排放标准 (GB22337-2008)(13)生活垃圾转运站技术规范CJJ 47-2006(14)*市国民经济和社会发展“十二五”计划(15)江家店镇总体规划(16)国家相关法律、法规文件第二章 项目背景、意义及必要性2.1 项目建设背景2.1.1 新沟民族村社会经济概况*市裕安区江家店镇新沟民族村位于裕安区西部,与霍邱县姚李镇相邻,是全区唯一的少数民族聚居村,辖10个村民组,784户,人口2921人,
10、国土面积7.1平方公里,耕地面积4340亩,水塘库坝1000亩。六年制小学1所,在校学生350人,卫生室1个,医生4名,村部拥有办公用房12间,占地约210平方米。2009年村农民人均纯收入4800元。新沟民族村两委班子战斗力、凝聚力强,现有村两委干部5名,党员48名,村党组织先后被市、区授予“先进基层党组织”、“五个好村党支部”等荣誉称号,近年来,新沟民族村经济和社会事业发展迅猛,村内基础设施建设不断得到完善,先后被批准为“社会主义新农村市级示范村”、“省生态村”及“省巾帼村”,2010年又列入全市20个新农村建设整体推进村之一。按照规划:采取统拆统建,拆除原散居户住房,整体迁入二个居民小区
11、,其中西寨点规划600户,平塘点规划300户;平整土地,统一治理农田、村庄后,将耕地整体流转给种田大户经营。2.1.2 项目建设地现状近年来,由于经济发展、人口增加,加上新沟村生活垃圾及污水处理设施不尽完善,部分污水、垃圾进入附近水系,致使水质污染严重。一方面河道污染,导致水质发黑、发愁,影响附近居民正常生活,随着污水向下游扩散,不利于流域内农田灌溉。2.1.3目前存在的主要问题(1)镇区缺乏环卫设施,大量生活垃圾和建筑垃圾随意投放。(2)大量生活污水排放,加上雨污分流不彻底,造成水体污染。(3)垃圾、污水污染附近水系,并影响下游水系。图2.2-1 被污染的排水沟图2.2-2 随意丢弃的建筑垃
12、圾图2.2-3 随意丢弃的生活垃圾2.2 相关规划内容2.2.1总体规划江家店镇发展的总目标是:通过总体规划和持续的建设,将江家店镇建设成为一个经济、社会、环境协调发展,以道路交通系统为骨架,建立现代的市政基础设施系统,壮大规模,完善功能,努力发展成具有一定规模和综合经济实力,能够辐射和带动周边乡镇发展的区域经济文化中心。提高农村城镇化质量,促进城镇建设,大力推进城镇化进程:大力调整产业结构,加快教育业发展,推进招商引资工作,加强基础设施和服务设施建设,进一步改善投资环境,逐步建设成用地布局合理、空间环境优美、经济持续繁荣的现代化城镇。目标主要体现在如下方面:1、大力发展教育业和第三产业,促进
13、商业贸易行业的兴旺,做到教育兴镇,商贸活镇;2、继续加大基础设施的投资力度,完善现有的道路和交通设施,合理配置其他市政设施,形成完备的现代基础设施网络;3、在加快农村城镇化进程的过程中,注重提高城镇化的质量,积极引导有条件的农民落户镇区,加快小城镇建设和新农村建设,形成城乡一体发展的新型的镇村体系。2.2.2专项规划1、排水规划为保护水体环境质量,适应可持续发展需要,根据现状条件和总体布局,规划建成区排水体制采用雨污分流制。在镇区设污水处理厂。规划原则:根据地形、水系,合理划分雨水分区,使雨水能就近排入水体;根据地形条件,采取高水高排,低水低排。2、环境卫生规划(1)垃圾逐步实行分类收集,建立
14、健全物资回收体系,充分利用资源,减少垃圾产量。(2)垃圾容器供居民使用的生活垃圾容器,以及袋装垃圾收集堆放点的位置要固定。生活垃圾收集点的服务半径一般不应大于70米,在新建居住区内,每四幢住宅设置一个垃圾收集点,并建造生活垃圾容器间。(3)废物箱废物箱一般设置在道路两旁和路口,应美观、卫生、耐用,并能防雨、阻燃。其设置标准:商业大街间隔2550米设一个,交通干道间隔5080米设一个,一般道路间隔80100米设一个。(4)公共厕所公共厕所的规划布点应根据人流量,因地制宜,合理布局,并符合公共卫生要求,可结合商业金融用地布置。规划在流动人口密集的城市干道每300500米间隔设置一座,一般道路每80
15、0米间隔设置一座。镇区按不大于3000人设一座。(5)垃圾转运站规划以建小型机械化集装箱式垃圾转运站为主,每座服务面积1平方公里,每座用地面积80100平方米。设置垃圾中转站2座。(6)环卫工人作息点结合垃圾转运站、公厕等设置。(7)环卫工作基地镇区规划设置1座环卫管理所,结合镇区行政用地设置。2.3 项目建设意义及必要性2.3.1 是保护生态环境的需要。要树立和落实科学的发展观,实现全面发展、科学发展和可持续发展,首先必须保护好我们赖以生存的生态环境,这是实行可持续发展的前提。通过采取工程措施,加强周边污染治理及防治水土流失,是保护江家店镇生态环境重要内容和有效方式。通过进行垃圾收集、污水治
16、理,可有效减少污染物,避免水质变黑、变臭,改善水体生态环境,改善周边居民的生活环境。通过以上工程措施可大大改善新沟村水质,对生态环境保护具有重要意义。2.4.2 改善居民生活环境的需要全村784户居民集中到小区后,产生大量人畜粪便,生产、生活污水多,废弃物多,垃圾多,人居环境和生产生活环境差,因此急需治理。2.4.3 社会主义新农村建设需要新农村建设不仅是建设一个新村,同时也要考虑人居生活环境是否适合。本项目作为环境综合整治类工程,符合新农村建设的需要。2.4.4是地方经济社会发展的需要一个地方经济发展水平快慢,不仅取决于社会环境,政治环境和经济环境,良好的生态、人居环境往往是吸引投资商眼球的
17、第一要素,因此本项目实施,有利于招商引资,促进地方经济发展。、项目实施,产生大量的沼液沼渣,可发展猪(鸡、鸭、鹅、羊)沼稻(渔、菜、果、林)循环生态农业。第三章 项目建设条件3.1 项目建设地点本项目地点位于*市裕安区江家店镇新沟民族村。*市裕安区江家店镇新沟民族村位于裕安区西部,与霍邱县姚李镇相邻,是全区唯一的少数民族聚居村,辖10个村民组,784户,人口2921人,国土面积7.1平方公里,耕地面积4340亩,水塘库坝1000亩。六年制小学1所,在校学生350人,卫生室1个,医生4名,村部拥有办公用房12间,占地约210平方米。2009年村农民人均纯收入4800元。3.2 项目有关基础现状江
18、家店镇位于裕安区西部,东邻徐集镇,西与霍邱县 姚李镇接壤,南接分路口镇,北依罗集乡、丁集镇,是裕安区西面门户,是典型的丘、畈、旁、冲交错地形。行政区辖13个行政村、1个街道居委会,159个村民组,面积116.25平方公里。其中,耕地47386亩,山场20000余亩。江家店镇农业生产环境优越,是皖西生态镇,国家商品粮基地之一。1997年2008年,先后被国家列入农业综合开发项目、国家土地重点治理项目和江淮分水岭综合治理乡镇,青山绿水,方田梯坡,环境优美。作为*市唯一一个少数民族村(回族)新沟村又是市新农村建设示范村。 镇内水源充足,淠史杭水系、汲东干渠、清凉寺分干渠、江店支渠纵贯其间,东、西汲河
19、常年水流不断。*市第二大型变电厂建在镇内林寨村境内,全镇14个村(街)农网改造基本完成,实现了城乡“同网同价”。 信息通畅,中国移动信息塔、联通信息塔等已经建成,95%以上的农户安装了程控电话,85%的农户看上了有线电视。1、道路交通 江家店镇位于*市裕安区西部,其与外界联系主要依赖于公路交通,目前通过镇区的道路有312国道、105国道、裕安区的循环公路横穿南北,村级砂石路12条,柏油路4条,混凝土路1条,这些道路构筑了全镇的道路网框架。其中105国道为主要道路、路面宽7米,为柏油路面。 2、供电:全镇电力框架已形成,各村电网整改已结束,电力充裕,镇电管站在集镇以西,是裕安区规范化电管站之一。
20、 3、通讯:全镇电信网以普及,电话已进入寻常百姓人家,电信局位于城镇105国道北侧。同时镇区于94年底开通了有线电视,其覆盖率达90%。 4、给水:镇自来水厂建于1992年,现日供水能力为1000吨,水源有两处,一处是位于城镇东北角1.3公里的青峰岭水库,面积约300亩,另一处位于新街(江神路)西侧400米处的深井,日供水800吨。 5、排水:镇区内排水方式为自流式,只在江南路两侧建有下水道1.2公里3.3 项目区自然条件3.3.1 地理位置江家店镇位于江淮分水岭地区,是进入大别山腹地的要道,岗畈兼有。地处裕安区西部,号称裕安区“西大门”。东距*市区、合肥骆岗机场分别为30公里、100公里,西
21、与霍邱重镇姚李毗邻,南与分路口、石婆店相接,北与罗集、丁集一衣带水。3.3.2 气候条件江家店镇属北亚热带北部边缘的东亚季风气候区,地处中低纬度,季风明显,四季分明,气候温和,雨量适中,年平均气温为15.5,年平均降水量为1130mm,光照充足,年平均日照时数为20002230小时。无霜期长,全年无霜期平均为220天。土壤类别有黄棕壤、黄褐土、水稻土3个土类,水稻土面积最大约占45%,黄褐土次之,占43%,黄棕土壤最少,占12%。耕地土壤质地物理性状较好,耕作层多为中性,部分重性。适宜种植多种农作物和经济作物。3.3.3 境内交通江家店镇交通便利。东距*市区、合肥骆岗机场分别为25公里、100
22、公里,从市客运西站发往霍邱姚李的10路客运班车途经该镇。宁西铁路、312和 105两条国道及正在建设中的阜六铁路和商景、宁西高速公路穿境而过,镇内有四通八达的油路交通网,村组间道路形成了循环。3.3.4 地形地质平均海拔1822米。地势坦荡,相对起伏小,区内地势总趋势东高西低。区域在地质构造上位于扬子准地台(级大地构造),下扬子台坳(级大地构造),苏浙皖断褶束(级大地构造),基岩埋藏很浅,是最佳的桩基础持力层。江家店镇的设防按地表基本烈度为6度地区的重要城市标准设防。3.4 项目建设可行性1.区位优势明显:项目所在地位于*市西部,紧邻姚李镇,依山襟淮,承东接西, 312国道、六梅路穿村而过,距
23、市区25公里、合肥80公里,交通便捷。2.基础设施完备:项目区为2010年土地整理项目区,坚持高标准,高规划的原则,以山、水、田、路、林、渠、坟、宅等“八位一体、综合治理”,平整土地面积4340亩,净增耕地460亩,项目完成后,村内田成方、林成行、渠成网、路相通,农田、水利、道路等基础设施建设完备,为生态村建设奠定了坚实外部环境基础。 3.建设条件具备:项目区水、电、路三通,程控电话、宽带网络已启用,交通便捷,电价稳定,通讯方便,具备实施条件。4.各级党委、政府高度重视:省、市、区各级政府高度关心支持新沟民族村社会主义新农村建设,积极为新沟民族村新农村建设整村推进工作出力出资。第四章 工艺及工
24、程技术方案4.1 污水处理工艺4.1.1 工艺选择原则(1)根据收集区域污水水质与水量,受纳水体的环境容量和利用情况,选择合理的处理工艺。(2)经技术经济比较,优先采用技术先进、经济合理、稳妥可靠的工艺技术,既确保污水达标排放,又尽量降低建设投资和运行成本。(3)选择的处理工艺应确保出水水质满足国家和地方现行的有关规定。(4)总平面布置力求流程顺畅,合理紧凑,减少占地,土方平衡并考虑防洪。(5)进行深入的技术经济分析,选用效果好、投资省、能耗低、占地少、操作管理方便、技术成熟的处理工艺,为工程建成后的运行管理体制提供可靠的依据。(6)根据当地的实际经济、技术情况,因地制宜,选择合理的工艺路线。
25、(7)结合当地的功能规划和理念,选择生态化的水处理工艺,突出其生态效应。4.1.2 污水来源、污水量、水质及处理标准1、污水来源、污水量本项目处理的污水来源于新沟村居民生活排水,目前新沟村居住人数为2921人,每天产生污水量约352.46m3。表4.1-1 项目污水量预测序号用水项目数量用水量标准(L/人天)用水量(m/d)备注1人2921120350.523猪100020204鸡鸭鹅等100003305小计400.526未预用水40.05210%7合计440.5728污水量352.4576用水量的80%2、水质及处理标准根据大量实际工程调查数据,本项目中污水处理设施的进水水质基本确定如下:居
26、民生活用水水质如下:CODcr350mg/l BOD5 200mg/lSS150mg/l 氨氮30mg/l村内养殖废水水质预测如下:CODcr9000mg/l BOD5 3000mg/lSS6000mg/l 氨氮500mg/l居民污水处理后执行污水综合排放标准的一级标准,即:CODcr100mg/l BOD5 20mg/lSS70mg/l 氨氮15mg/l村内零散养殖水处理后执行标准如下:CODcr400mg/l BOD5 150mg/lSS200mg/l 氨氮80mg/l4.1.3 工艺选择原则根据污水的水质、水量和要求的排放要求,结合本地区的实际情况,污水处理站工艺的选择必须遵循以下原则:
27、(1)采用以生物或生态方法为主体的处理工艺,在生物处理构筑物中,去除大部分的污染物。(2)工艺流程须简捷流畅,以降低工程造价及运行费用,便于管理。(3)除磷、脱氮效果好,运行稳定。4.1.4 农村生活污水处理模式及处理技术分析目前国内外常用的农村生活污水处理模式主要有以下几种:农村地区居住相对分散, 自然条件和经济条件千差万别, 采取统一的污水处理模式绝无可能, 而应该因地制宜, 根据村庄的具体实际来确定污水排放模式。目前, 一些国家在农村生活排水工程及污水处理等方面积累了丰富经验, 并形成了比较成熟的技术体系和管理体系。如日本政府从1973 年开始进行“农村集落排水工程”建设, 并已制定农村
28、集落排水工程设计指南和农村集落排水工程施工指南等相关农村排水标准 8 ; 澳大利亚近年采用“污水灌溉-土地净化-地下暗管排水”的土地处理系统; 韩国多用小型、简易、廉价的“土地-植物”湿地污水处理系统 9 。结合国外生活污水处理的成功经验和我国农村生活污水的排放特点, 总结近年来我国一些地方的工程实例, 我国农村生活污水处理的模式可以按照分类处置的原则加以选择。(1)接入城镇污水管网统一处理模式靠近城区、镇区且满足城镇污水收集管网接入要求的村庄宜优先纳入城区、镇区污水收集系统, 所有的生活污水集中收集后, 送入到城镇污水处理厂集中处理( 见图1) 。这种模式适用于距离中心城、卫星城、建制镇的城
29、镇污水管网较近( 5 km以内) , 符合高程接入要求的村庄。由于城镇污水处理厂相对运行规范、管理完善, 而且污水处理的运行较为经济, 污水处理的效果也更有保障, 有条件的村庄应优先考虑这种污水治理模式。(2)分散式农村生活污水处理模式对于距离城镇污水管网比较远, 或者接入城镇污水管网的投资较大的村庄, 不可能把污水收集后输往就近的污水厂去处理, 只能走小型化、就地化、分散式处理的道路。(a)农村生活污水沼气净化池处理模式在我国农村生活污水处理的实践中, 最通用、节俭、能够体现环境效益与社会效益结合的生活污水处理方式是沼气池。沼气净化池处理模式采用“多级发酵技术、多种好氧过滤和多层次的净化”逐
30、段降解, 根据水质确定工艺流程, 使其达到排放标准。工艺流程主要结构有预处理系统、厌氧发酵系统、兼氧发酵系统和后处理好氧过滤系统。使经处理的出水水质能较稳定地达到粪便无害化和污水排放标准, 用于农田灌溉或水产养殖。污水沼气净化池处理模式有分流和合流两种工艺流程。分流式适用于粪便污水和其它生活污水分流进入池内, 如下图所示。合流式适用于粪便污水和其他生活污水合流进入池内, 如下图所示。该处理模式基本不耗能, 可间歇性运行, 无需专人管理, 适用于排水管网不健全、经济欠发达的地区。(b)高效厌氧( ABR) -生态组合处理模式高效厌氧( ABR) -生态组合处理模式将高效厌氧技术( ABR 厌氧折
31、流板反应器) 与改良的人工湿地串连起来( 也可以采用稳定塘、复合床等) 10 , ABR 作为强化预处理技术, 投加悬浮有机填料和优势微生物, 高效降解污水中有机污染物, 厌氧单元在较大程度上发挥了将颗粒有机物转化为溶解性有机物的作用, 为后续湿地处理提供了有利的条件。改良的人工湿地主体为多孔的无机填料、砂石和微生物组成填料床,并在床体表面种植具有处理性能好、耐水性好、适应能力强、根系发达且美观的植物, 并以升流式和降流式进行组合, 通过生物处理和人工生态系统中植物-微生物的协作作用, 实现污水的净化处理。工艺流程见下图。该处理模式将厌氧技术与生态技术有机结合, 污水在处理的同时被作为一种资源
32、加以利用, 同时加入了景观设计的理念, 系统运行无需其他动力, 管理维护简单, 因此, 适用于具有自然坡度且有丰富土地资源的村庄, 可建于地下。(c)厌氧-好氧组合一体化设备处理达标排放模式厌氧-好氧组合一体化设备是在吸收了传统流化床、活性污泥法和生物接触氧化法优点的基础上开发的一种高效、稳定的生化处理装置, 由厌氧悬浮床、移动循环床和好氧固定床组成。其核心技术是应用悬浮生物载体形成移动床和投加高效微生物优势菌, 充分提高反应器中微生物浓度。该装置可在好氧、缺氧、厌氧环境下, 实现悬浮载体与污水流化状态下充分接触, 利用微生物的生物活性进行有机物的水解、生物降解、氮的硝化和磷的生物沉淀。沉淀出
33、水能达标排放, 无需采用砂滤或其他过滤材料。系统通过自动控制实现全程自动化运行和管理。工艺流程见下图。该处理模式将厌氧、缺氧、好氧技术有机结合为一体, 实现A2/ O 工艺流程, 污染物去除效率高, 处理后水质好且稳定, 但由于一体化设备购置成本较高, 日常运行管理要消耗电能, 因此适合于经济条件较好, 周边既无一定规模空地, 又对出水水质要求较高的农村地区, 可建于地下。4.1.5 推荐污水处理工艺根据以上相关处理工艺以及新沟村的实际情况,该项目推荐对新沟村污水进行分类处理,其中居民生活用水采用“化粪池+人工湿地”的模式进行处理,养殖废水采用沼气综合利用的模式处理。居民生活用水处理工艺流程如
34、下:养殖废水处理工艺如下;4.1.6 污泥处理工艺方案的选择污泥是污水处理过程的产物,是整个污水处理站生产过程的重要组成部分。污泥处理的目的在于降低污泥含水率,减少污泥体积,达到污泥性质稳定,并为进一步处置创造条件。考虑到污水处理站的污泥来源于生活污水,有机含量较高,因此,建议污水处理产生的污泥经运至镇生活垃圾填埋场填埋。4.2 污水管网设计4.2.1 村区排水现状新沟村内尚未形成完整的雨污分流排水系统,排水体制为雨污合流制,且很不完善,生活污水通过明暗沟就近排入水系。4.2.2 管网服务范围本项目污水管网主要为新沟村的生活污水收集输送,不涉及其他区域。4.2.3 管网系统的布置4.2.3.1
35、污水管网设计原则(1)排水体制按雨污分流制。(2)充分利用地形地貌进行管道定线,尽量减小管道埋深,降低工程投资。(3)污水干管一般沿村区道路敷设,且敷设在污水量较大或地下管线较少一侧的慢车道、人行道或绿化带下。(4)污水管道尽量采用重力流,避免提升,且尽量减少与河道、公路及各种地下构筑物交叉,并充分考虑地质条件的影响。4.2.3.2 管网设计(1)污水管道计算公式及设计参数a.污水管道计算公式V=R2/3i1/2/n其中:V流速 R水力半径 i水力坡降 n粗糙系数b.设计最大流速为5m/s,最小设计流速在设计充满度(0.65)下为0.6m/s,c.污水管道最小管径d160。d.管道起点埋深及覆
36、土深度污水支管起点埋深一般不小于1.5m,管道最大覆土深度一般不超过6.0m。管道设计坡度:表4-1 管径及坡度表管径最小坡度D1600.002D3500.0015D4000.0012e.生活污水总变化系数K总按GB50014-2006室外排水设计规范选用。(2)管网设计本工程污水管网设计系在总体规划排水规划的基础上,结合道路的现状进行设计。污水由各建筑出户管(160mm)接入下水管(350mm),集中到污水干管排入污水处理系统。干管管径160350mm。表4.2-1 污水收集工程1.2污水收集系统数量单位规格1.2.1排污管(upvc)2000mDN1601.2.2下水管(upvc)600m
37、DN3501.2.3排污沟1200m(3)管道材质、基础、接口及施工方法管材 :管径d400采用排水upvc管,过河管采用钢管(内外防腐)。管道基础及接口:a.管道基础钢筋混凝土管基础:管顶覆土深小于3.5m时采用120混凝土基础;管顶覆土深为3.56.0m时采用180混凝土基础。PVC管基础:采用碎石和砾石基础。b.管道接口钢筋混凝土管接口:考虑到钢砼管道接口采用钢丝网水泥砂浆抹带接口易渗水、密封不严等问题,本工程钢砼管道接口柔性橡胶圈接口。UPVC管接口:采用橡胶圈接口。c.施工方法本工程管道施工主要采用开槽施工,局部地段可采用顶管施工;污水管具体施工方法待初步设计阶段,在仔细调研的基础上
38、再行确定。4.3 垃圾收集工艺4.3.1 垃圾收集系统 设立垃圾箱、垃圾池及垃圾转运站组成的垃圾收集转运系统,使村内生活垃圾从住宅、企事业单位到垃圾填埋厂有效衔接。4.3.2 垃圾收集转运流程住户内生活垃圾各户垃圾箱垃圾中转站县垃圾填埋场街道、户外垃圾固定垃圾池图4.3-1 垃圾收集处理流程图4.3.3 垃圾收集转运说明新沟村辖10个村民组,784户,人口2921人,根据计算和实际情况统计区域内生活垃圾量:表4.3-1 生活垃圾预测表序号项目数量单位1人数2921 人2每人每天产生垃圾2.00 kg3每天垃圾5.84 t4每年垃圾2132.33 t村内住宅区、企事业单位及街道的指定位置设置垃圾
39、箱或垃圾池,垃圾箱规格为240L(塑料),垃圾池规格为1m3。新沟村西北部交通便利处设一个垃圾转运站,每天环卫人员将收集的垃圾运到垃圾转运站,然后由转运站垃圾车集中运输至江家店镇指定的垃圾填埋场处理。第五章 项目建设主要内容以中央、省、市、区关于生态村及新农村建设一系列精神为指导,形成党政领导、部门参与、分工协作、立足实施、注重实效、分步操作的工作机制,力争把新沟民族村垃圾和污水净化处理工程建设成为新农村建设的亮点,打造生态村。至2012年12月底,完成新沟民族村垃圾和污水净化处理工程建设项目。通过实施西寨、平塘2个小区垃圾和污水沼气净化处理工程,使环境得到美化、居民用水得到净化,推进全村农业
40、生产清洁,提高农民生态文明意识,以点带面,达到全村生产发展,生活富裕和生态良好的目标,全面推进社会主义新农村建设。5.1主要构筑物表5.1-1 主要土建工程及构筑物一览表序号建设内容建筑形式规模 单位规格数量1.1污水集中处理设施1.1.1调节池钢砼12m32231座1.1.2沼气净化池钢砼21.195m3d331座1.1.3调节池钢砼270m3106.841座1.1.4沼液池钢砼48m34341座1.1.5沼气发电装备砖混801座1.1.6人工湿地床钢砼3亩1块1.1.7公共厕所及化粪池砖混1001座1.2污水收集系统1.2.1排污管(upvc)2000mDN1601.2.2下水管(upvc
41、)600mDN3501.2.3排污沟1200m1.3垃圾收集转运设施1.3.1垃圾收集站房砖混300m220104.21栋1.3.2垃圾桶300个1.3.3人工垃圾收集车2辆5.2主要设备及安装表5.2-1设备一览表序号设备名称单位数量规格备注1格栅台2B=400不锈钢2脱硫装置台23贮气柜只21504发电机组台1200GF-PZ5变配电器台15.3布局规划5.3.1布局规划原则(1)要求满足人流、物流的安全性、独立性和合理性。(2)要求污水站、垃圾转运站同场区环境风格及周边整体环境风格的协调统一。(3)本着节省投资、布置紧凑、工艺流畅、便于建设实施的原则,按功能区分区布置,一次规划用地,充分
42、考虑到远期发展的需要。5.3.2总体布局1、污水站污水站内格栅池、调节池、水解酸化池、絮凝池、污泥干化池、人工湿地、机房、等建筑依工艺流程紧凑布置,布置后的污水处理站呈矩形,占地面积约600平方米。为便于管理,污水站内建设硬化道路和地面。为改善环境,于道路两侧及污水站周边种植低矮灌、草,并在其他空地点缀观赏性较强的树种,以形成高低、前后错落有致的绿化处理效果。在污水站与生产、生活区形成绿化隔离带,改善场区环境面貌。2、垃圾转运站垃圾转运站内应布置环形车道或宽敞地面,便于运输车进出作业。为改善环境,垃圾站周边种植低矮灌、草,并在其他空地点缀观赏性较强的树种,以形成高低、前后错落有致的绿化处理效果
43、。在垃圾站与生产、生活区形成绿化隔离带,改善场区环境面貌。5.4高程设计污水管网的铺设应根据现有地形特征,尽量减少管道埋深,并保证污水管道埋深车行道下不小于0.7米,人行道下不低于0.6米,遇到给水管线应尽量避让,需要交叉通过时应使污水管埋设在给水管下方。污水站按照工艺及相关专业对高程设置的要求,站区竖向设计充分利用现有地形特征,以达到减少土方、降低费用的目的。站区场地较为平坦,在设计时建议整个站区设计坡度由南向北倾斜,坡度不小于0.1%。道路设计高程基本低于设计地面高程0.15米,以保证各建筑物周围排水的通畅,使雨雪水能顺利排出。同时,充分考虑到厂区污水管道的出口标高及最终出路来确定构筑物的
44、高程设计。厂内建筑物的0.00高出室外地面0.30米。污水站污水经集水井一级提升泵提升后进入调节池进行水质水量的调节,然后由调节池的二级提升泵提升至生物絮凝反应沉淀池后自流进入配水渠进行水量的分配,然后进入各人工湿地床。5.5公用配套工程污水处理站及垃圾中转站配套工程主要包括厂内辅助建筑物和厂区给水、排水、电气、道路等公共工程。(1)给水:拟从站外给水管网引出DN32供水管接至污水处理站,供厂区生活、生产之用。(2)雨水排水:站内雨水系统设计标准采用重现期1年,迳流系数0.6,雨水自流就近排河。(3)配电:站内由当地供电所提供二路380V供电,供电电源以电缆直埋形式穿预埋管进配电柜。(4)道路:站内铺设硬化道路,宽度3-4米,便于物资运输及消防车作业。(5)绿化:站内绿化面积应达到20%-30%,改善站内工作环境,减少站内臭气及噪声对周边居民的影响第六章 项目建设目标6.1 污水处理目标(1)项目实行分类处理,其中生活污水量为350.52m/d,养殖废水为40m/d。(2)生活污水处理后出水执行污水综合排放标准(GB8978-1996)中一级标准。即: CODcr100mg/l BOD5 20mg/lSS7
