年产1万吨钢构项目节能评估报告表.doc

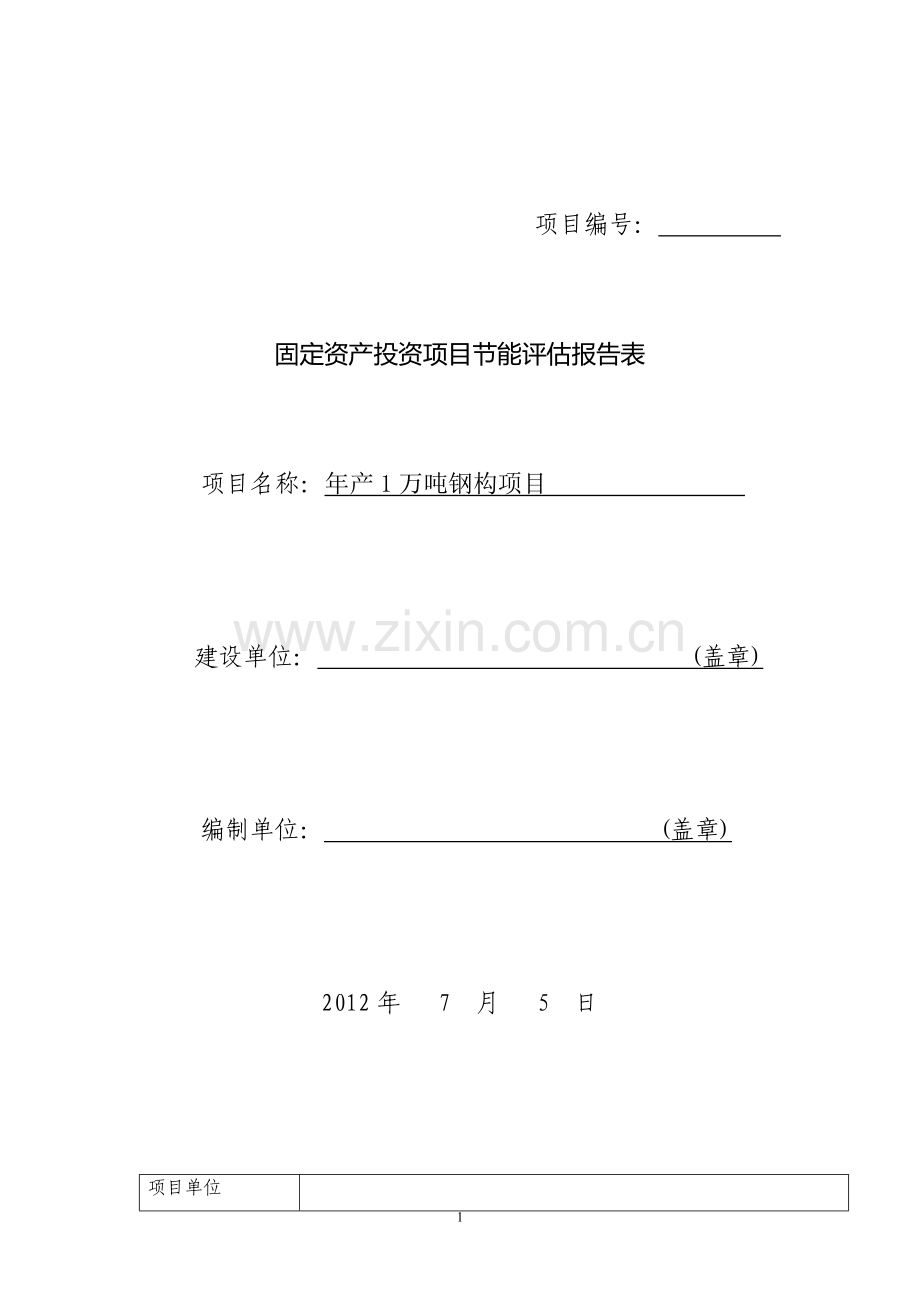

项目编号： 固定资产投资项目节能评估报告表项目名称：年产1万吨钢构项目 建设单位： (盖章) 编制单位： (盖章)2012年 7 月 5 日项目单位建设单位法人代表联系人通讯地址联系电话传真邮政编码建设地点项目投资管理类别审批核准备案项目类别金属结构制造C3411建设性质新建 改建 扩建项目总投资（万元）工程建设内容及规模建设内容：生产厂房，厂办公室、厂区用房、职工宿舍，配套设备区、成品区及其他辅助场地；建设钢结构生产线4条，建设道路、供排水、绿化及办公室等辅助配套设施。建设规模：年产钢构1万吨，主要为C型钢0.5万吨，H型钢0.4万吨，压型彩钢板0.1万吨。项目主要耗能品种及耗能量本项目主要耗能品种为电力、新水。其中：（1）年耗电量（包括采暖、空调、通风、照明、电梯、水泵及其它等用电）为116.672万kWh；（2）年用水量为0.178万t；各种能源折标准煤系数，电力按0.1229kgce/（kWh），新水按0.0857kgce/t，项目折算年综合能耗为143.54吨标煤。节能评估依据相关法律、法规等：1. 中华人民共和国节约能源法2. 中华人民共和国可再生能源法3. 中华人民共和国循环经济促进法4. 中华人民共和国清洁生产促进法5. 中华人民共和国建筑法6. 中华人民共和国可再生能源法7. 中华人民共和国计量法8. 民用建筑节能条例9. 公共机构节能条例10. 国务院关于加强节能工作的决定11. 民用建筑节能管理规定12. 固定资产投资项目节能评估和审查暂行办法13. 固定资产投资项目节能评估和审查暂行办法实施细则行业与区域规划、行业准入与产业政策等1. 节能中长期专项规划（国家发改委发改环资20042505号）2. “十二五”建筑节能专项规划3. 建筑节能专项规划（2010-2015）4. 可再生能源建筑应用专项规划（2010-2015）5. 中国节能技术政策大纲（2006年）6. 中国节水技术政策大纲（国家发改委公告 2005年 第 17 号）7. 产业结构调整指导目录（2005年本）（国家发改委令2005第40号）8. 关于发展节能省地型住宅和公共建筑的指导意见（建科200578号）9. 绿色建筑技术导则（建科2005199号）10.绿色建筑评价标准（GB50378-2006）相关标准与规范等1. 公共建筑节能设计标准(GB50189-2005)2. 夏热冬冷地区居住建筑节能设计标准(JGJ134-2010)3. 公共建筑节能设计标准（DB34/T753-2007）4. 居住建筑节能设计标准（DB34/T1282-2010）5. 建筑照明设计标准（GB50034-2004）6. 建筑采光设计标准（GB/T50033-2001）7. 采暖通风与空气调节设计规范GB50019-20038. 民用建筑电气设计规范（JGJ162008）9. 建筑给水排水设计规范（GB50015-2003）10. 综合能耗计算通则（GB/T2589-2008）11. 建筑节能施工质量验收规范（GB50411-2007）能源供应情况分析评估项目建设地概况及能源消费情况(单位地区生产总值能耗、单位工业增加值能耗、水耗、单位建筑面积能耗、节能目标等)建设项目概况环境条件市是新疆生产建设兵团师部所在地，此地有“戈壁明珠”之称。市地处天山北麓中段，古尔班通古特大沙漠南缘，即东径8458-8624,北纬4326-4520。东以玛纳斯河为界，与玛纳斯县为邻；南、西、北三面与沙湾县环接市区。市区东距自治区首府乌鲁木齐150千米，西距霍尔果斯口岸500千米。市是联合国“人居环境改善良好城市”，她位于天山北麓中段，准噶尔盆地的南缘，独具西部风情的“丝绸之路”上，海拔高度差异较大。气候条件光热资源较丰富，全年日照时数25262874小时，生长季日照时数为19002000小时，光能潜力大。冬季严寒，夏季炎热，气温年、日差较大，平均气温平原地区66.6，0的活动积温39004100，无霜期为168171天。0的活动积温为40234118，10的活动积温为35703729，有利于光合产物的形成和累积。农业为一年一熟耕作制。新疆地区属北温带大陆性干旱气候，一年春、夏、秋、冬四季分明，冬长夏短，春风多、雨水少，据气象资料记载，主要气象条件如下：冬季平均气温：-11.3夏季平均气温：24.1极端最高气温：40.9极端最低气温：39.8年平均相对湿度：67%年平均大气压：959hPa多年平均风速：1.2m/s夏季最大风速：17.7m/s冬季最大风速：10.2m/s基本风压：0.5KN/m2夏季主导风向：西冬季主导风向：西南全年主导风向：南年均降水量：308.4mm年均蒸发量：1536.5mm年平均日照时间：2800h最大冻土层厚度：1320mm项目地能源消费情况截止2011年底，北泉工业园区规模以上工业企业单位产值能耗为0.1吨标准煤/万元。项目所在地能源资源供应条件项目区所处位置位于市北泉工业园区。电：电力供应充足，有各类大型火力发电厂2座，总装机容量超过200万KW。水：地表水、地下水水质均为良好灌溉水。地表水：区内水源主要有5条河流，从东向西依次为玛纳斯河、宁家河、金沟河、大南沟、巴音沟河，流域总面积12923平方公里，地表水总资源量20.61亿方。泉水：总量3.93亿方，分配到我师1.0085亿方。地下水：本区地下水动储量10.99亿方，认定可采量7亿方。项目对当地能源消费的影响本项目全部为电能消耗，年消耗为109.84万KWH；其他消耗量都较小，本项目的能源消耗不会对本地的能源消费造成影响。项目用能情况分析评估工艺流程与技术方案(对于改扩建项目，应对原有工艺、技术方案进行说明)对能源消费的影响钢结构技术方案1.拟采用的主要技术工艺本项目拟采用目前国内外通用的钢材整焊定型处理技术，该技术具有资金占用多、生产效率高、资源消耗低、劳动强度小等特点，其技术特性属于技术密集性技术。2. 拟采用的技术工艺主要特点（1）技术含量和自动化水平相对较高，处于国内先进 水平上，相对其它生产技术性能费用比优越，结构合理，占地面积小，功能齐全，运行费用低，使用寿命长。在工艺水平上该技术能保证产品质量高稳定性，提高资源利用率和节能降耗水平，初步测算，利用该技术生产，可提高原料利用率10%，节约工业用电6%，在装备水平上，该技术使用的设备自动控制程度和性能可靠性相对较高。（2）项目采用的技术与国内资源条件适应，具有良好的技术适应性。该技术工艺路线可以适应国内主要原材料特性。技术工艺路线简单明了，利于流程控制和设备操作。技术已经国内生产实践检验，证明技术成熟，技术支持条件良好，具有较强的可靠性。（3）技术设备投资和产品成本低，具有较强的经济合理性。采用本技术建设过程中，主要设备多为数控机械设备，可按通用标准在国内采购。项目节能设施先进，并可进行多规格产品转换，项目建设和运行成本较低，应变市场能力较强。3. 工艺流程图根据产品方案和技术方案，本项目产品生产工艺流程分为原料组织、剪板(切割)、组合、焊接、校直、钻孔、防腐、检测、外运、安装等阶段，具体工艺流程详细下图：主要耗能工序项目耗能工序划分本项目主要消耗能源为电力。根据项目生产工艺特点，将项目耗能过程划分为主要生产、办公及辅助两大单元。重点能耗单元为生产部分。主要耗能设备及其能耗指标生产单元电能消耗主要是耗电设备是各类切割、焊接、成型、起重等设备用电。主要用电设备总装机容量为666 kW，生产线年耗电约为109.84万kWh。生产电力负荷计算表耗电单元名称补偿前计算负荷补偿后计算负荷装机容量（kw）有功无功视在有功无功视在功率功率功率功率功率功率Pc（kw）Qc（kvar)Sc（KVA）Pc（kw）Qc（kvar)Sc（KVA）生产单元502240.59556.67477.16178.11509.32666合计502240.59556.67477.16178.11509.32666总计481.47230.75533.19457.65170.82488.49666(同时系数Kt)生产单元电能消耗量计算表耗电单元名称补偿后有功功率年平均有功补偿后年平均计算单元年实际工单元年实际耗Pc（kw）负荷系数负荷（kw）作时间Tn（h）电量（万kwh）生产耗电477.160.96457.652400109.84总计477.16457.65109.84辅助生产和附属生产设施及其能耗指标电力负荷计算表耗电单元名称补偿前计算负荷补偿后计算负荷装机容量（kw）有功无功视在有功无功视在功率功率功率功率功率功率Pc（kw）Qc（kvar)Sc（KVA）Pc（kw）Qc（kvar)Sc（KVA）办公及生活单元18.187.1919.5517.175.0417.8921.25合计18.187.1919.5517.175.0417.8921.25总计8.683.439.338.192.418.5421.25(同时系数Kt)办公及辅助单元电能消耗量计算表耗电单元名称补偿后有功功率年平均有功补偿后年平均计算单元年实际工单元年实际耗Pc（kw）负荷系数负荷（kw）作时间Tn（h）电量（万kwh）生产耗电17.170.488.1930002.46总计17.178.192.46变压器的年电能损耗计算（1）核算方法WT=PotPk2式中 Po变压器空载有功损耗，KWPk变压器满载有功损耗，KWT变压器全年投入运行小时数最大负荷年损失小时数负载率（2）核算过程变压器配置： S9-m-250/10变压器一台 S9-m-50/10变压器一台负 载 率：0.93 (详见：变压器容量计算表)变压器技术参数如下：S9-w-250/10：空载损耗Po：0.566KW；满载损耗 Pk：3.192KW变压器用电损耗估算表型号空载损耗满载损耗全年投入运行小时数最大负荷年损失小时数负载率损耗电量S9-w-250/100.5663.192240019000.851.45S9-w-50/100.29合计线路损耗电量估算及评估 高压线路损耗电量计算公式为：WL=（1）低压线路损耗本次评估对项目低压输电线路的年损耗电量按项目年工艺设备耗电量的1.2估算，根据“生产电力负荷计算表“得，项目生产线设备年总耗电量109.84万kwh,则该项目低压线路年耗电量为：WT=109.840.0121.318万kwh即，全厂低压线路程损耗电量为1.318万kwh。（2）10KV线路损耗本项目设单回路程供电电源，距项目厂区10KV开关站1千米。厂区内10KV开关站至变电站的线路程输送距离按20米估算选用YJV22-10KV-3240电缆，电阻系数为0.0987/km。线路长度KM开关站至变电站距离KM线路电阻(/km)负担功率KW损耗电量10.020.0987343.410.316（3）线路电能损耗总计WL=1.3180.3161.634万KWh全厂年耗电量汇总表耗电单元工作功率(KW)年总耗电小时(h)年总耗电量(Hkwh)正常耗电生产耗电488.492400109.84办公及辅助单元8.1930002.458小计113.298损耗变压器损耗1.74高压线损1.318低压线损0.316小计3.374合计116.6725.线变损耗电量核算依上表，年总损耗电量为3.374万KWh，年总耗电量为116.672万KWh,则全厂总的线变损耗率为：3.374/116.6722.89符合国标GB/T34851998评价企业合理用电技术导则中关于总线变损率分别不应超过以下标准：一次变压不得超过3.5;二次变压不得超过5.5的规定。该项目电力输送环节的损耗符合国家对送变电的节能设计要求。总体能耗指标(单位产品能耗、主要工序单耗、单位建筑面积能耗、单位产值或增加值能耗等) 电力根据生产和办公、生活用电需求，装备S9-m-250/10变压器一台，S9-m-50/10变压器一台。(详见：变压器容量计算表)生产设备和消防用电为二类负荷，其余为三类负荷。各用电设备需要系数介于0.77-0.96之间。总装机容量： 687.25 kw 补偿前计算负荷：有功功率： 520.18 kw无功功率： 247.78 kvar视在功率： 576.22 KVA进行低压侧集中电容功率补偿，补偿后计入耗电设备功率损耗，功率因素为0.94，有功功率同期系数为0.94，无功功率同期系数为0.92。补偿后计算负荷：有功功率： 494.33 kw无功功率： 183.15 kvar视在功率： 527.21 KVA年总耗电量： 116.672万kwh新鲜水消耗核算本项目用水消耗主要是生活用水、生产用水及其他用水，年用水量为1780m3/a。生产用水：主要为厂房清洁用水及设备清洁用水，用水量为80m3/a；生活用水：本项目员工60名，员工生活用水按 50L/人天计算，年生产时间按300天计算，达纲年共计生活用水900m3/a；其他用水：厂区场地道路清洁用水、绿化灌溉用水以及消防用水等其他用水估算为800m3/a。项目能源年消耗量序号主要能源及计量单位实物量当量折标等价折标含能工质名称实物标煤折算系数折标煤数折算系数折标煤数1电万KWHTce116.6721.229143.394.04471.352新鲜水KTTce0.1780.08570.015250.08570.01525年总需量折标煤含采暖143.4471.365产品能耗指标项目正常生产年份每年产值为9000万元。项目正常年份工业增加值为1800万元。项目年能耗总量为（当量）143.4吨标煤。项目年能耗总量为（等价）471.365吨标煤。能耗类型当量折标煤(tce/万元)等价折标煤(tce/万元)143.4tce471.365tce产值综合能耗0.01590.0529000万元增加值综合能耗0.07970.2621800万元节能措施评估节能技术措施分析评估(生产工艺、动力、建筑、给排水、暖通与空调、照明、控制、电气等方面的节能技术措施)生产电力节能措施1.为了避免低压电气线路过长造成的电能消耗，在主要用电厂房附近设变电所，缩小供用电的距离，以减小低压电气线路过长造成的电能消耗。2.在开关柜内采用节能高效分断能力高的断路器，保证电力的正常运行，减少停电事故。建筑节能1.建筑节能标准要求（1）办公楼和宿舍楼的热指标为70W/m2；照明：照明标准为300LX。（2）建筑围护结构隔热水平：围护结构传热系数屋顶0.6，外墙0.55，地板0.5.（3）门窗密封性指标：不低于国标建筑外窗空气渗透性能及其检测方法（GB7017）规定的级水平。2.建筑节能（1）合理群体规划布局。设计中充分考虑夏季有利的主导风向（通风致凉）和避免冬季不利的主导风向（避风保暖），综合考虑采光、通风、保温和防晒等因素，合理安排群体布局和建筑朝向。（2）玻璃门窗的隔热保温与遮阳。采用节能型门窗、门窗密封条及热反射保温隔热窗帘。提高建筑物保温、隔热和气密性能。（3）屋面隔热保温与遮阳。采用100mm玻璃丝棉（或苯板）隔热保温，从而有效地减弱屋面的传热量和降低屋顶内表面温度（可比一般屋面低2-4），具有明显的隔热效果。（4）自然通风。采用风压通风，用建筑的迎风面与具有良好外部风环境的地区，选择有利通风的建筑朝向、控制建筑进深、“引导”自然通风，可实现良好的风压通风效果。（5）设计采用节能型采暖、空调设备及采光照明系统。加强管道保温，改善供热系统的水力平衡，提高其运行效率和自动化程度，充分利用自然光，积极发展高效、长寿节能光源的灯具。（6）建筑每个朝向墙面积比均不应大于0.70，屋顶不设计透明部分。设备节能 （1）设备选型：所有生产工艺设备，均选用节能效果显著的最新型产品，尽可能降低装机容量，达到节能目的。（2）变压器及照明：变压器选用节能型变压器，车间照明选用高效节能灯。（3）自动控制：本项目所建的每条生产线均为全自动化生产，各工序控制程度高，劳动生产率高，单位产品综合能耗较低。节能管理措施分析评估(节能管理制度和措施，能源管理机构及人员配备，能源计量器具配备，能源统计、监测措施等)节能管理依据国家发改委印发的固定资产投资项目节能评估及审查指南（2006）（发改环资【2007】21号）中华人民共和国节约能源法1997.11.1工程设计节能技术暂行规定GBJ6-85公共建筑节能设计标准GB-50189-2005建筑照明设计标准GB50034-2004综合能耗计算通则GB2589-1990节能管理措施本项目投资建成后，将坚持以节能降耗、减排少污的概念，秉承对环境保护和资源、能源节约的原则，不断追求经济发展和节能环保有机协调发展，切实做到可持续发展，使公司的经济效益和社会效益双赢。1.设立能源管理岗位和专职机构按照中华人民共和国节约能源法要求，公司设立能源管理岗位和专职机构，同时在车间相应设立能源管理岗位和专职机构，形成完整的能源管理网络。2.完善能源管理制度及工艺规程，加强能源动态控制和管理，建立健全能源管理体系，建立与完善相应的能源管理制度，建立健全工序能耗考核定额和单位产品能耗定额，将各项能源消耗定额层层分解落实，并将能源消耗完成情况与奖惩制度结合起来。加强能源综合动态管理，定期对主要用能设备以及本单位的能源利用状况进行技术评估和经济分析，并根据需要开展能源审计工作，及时反馈能耗信息，对能耗异常情况，及时通报生产技术部门并进行分析， 采取有效措施进行控制；3.建立能源计量网络，加强能源计量管理企业依据用能单位能源计量器具配备与管理通则的要求，在生产经营全过程配备能源计量器具，并认真做好计量器具的检定、校准工作，确保计量器具准确可靠。做到对每一个耗能设备配备相应的计量器具和必要的检测设备，做到输入、输出能源情况有计量。对能源计量数据的采集、处理、使用实施严格有效的管理，充分发挥能源计量检测数据在生产经营、成本核算、能源平衡和能源利用状况统计分析等各项工作中的作用，用科学、准确的计量数据指导生产和节能，通过量化考核发现工艺缺陷、管理漏洞和节能潜力，及时加以改进提高，把节能挖潜落到实处；4.开展节能培训工作加强能源计量人才队伍建设，切实提高能源计量人员的综合素质，以适应现代能源计量管理的需要。能源管理人员应经常参加各类节能培训工作，及时掌握国家有关节能工作的方针政策及本行业节能技术的发展情况。能源管理机构和管理人员会同人力资源部门开展节能教育，组织有关人员参加节能培训。未经节能教育培训的人员，不能在耗能设备岗位上操作；5.在企业开展节能合理化建议活动，一线工人天天与设备打交道，有很多节能成功的经验，充分调动他们的节能积极性，从小处着手，从一点一滴起步，持之以恒，坚持不懈达到节能降耗的目的；6.建立健全能源消耗原始记录和统计台帐，按照中国人民共和国统计法和其他有关规定，定期向上级节能管理机构和企业业务主管部门报送有关能源统计报表。结论与建议结论1.项目产品和采用的工艺、设备不在产业结构调整指导目录（2011年本）中限制和淘汰类范围，为许可类项目。项目未采用工业和信息化部2009年颁发的高耗能落后机电设备（产品）淘汰目录（第一批）（工节2009第67号）中规定淘汰的高耗能落后机电设备。因此项目符合国家产业政策的要求。2.本项目主要耗能品种为电力，项目总用能量较小，能源供应有可靠保障，项目投产后不会对所在地能源供应产生较大压力。项目设计从设备、建筑、能源管理等方面采取节能措施，符合中国节能技术政策大纲等节能政策法规的要求。 3.项目建成后，年当量值综合能耗为143.4tce,单位产值当量能耗为0.0159 tce /万元，单位增加值当量能耗为0.0797tce/万元。综上所述，本项目在节能方面采取措施得当，使用能源结构合理，符合国家各项法律法规和有关行业的节能要求。希望在建成后的实际生产中，严格搞好生产工艺节能，切实抓好能源基础管理工作，不断挖掘节能潜力，将各项节能降耗措施落到实处。建议1.继续挖掘能源使用过程中的潜力，多方提高节能水平。2.综合使用各功率补偿方式。3.加强能源管理和监控，使各项节能措施切实落实到位。 固定资产投资项目节能登记表项目编号：八师发改能评 号项目名称：年产1万吨钢构项目 填表日期：2012年7 月5日项目概况项目建设单位市钢结构有限责任公司 单位负责人通讯地址负责人电话建设地点邮编联系人联系人电话项目性质新建 改建 扩建项目总投资（万元）投资管理类别 审批核准 备案项目所属行业建筑钢结构建筑面积（m2）建设规模及主要内容建设内容：生产厂房，厂办公室、厂区用房、职工宿舍，配套设备区、成品区及其他辅助场地；建设钢结构生产线4条，建设道路、供排水、绿化及办公室等辅助配套设施。建设规模：年产钢构1万吨，主要为C型钢0.5万吨，H型钢0.4万吨，压型彩钢板0.1万吨。年耗能量能源种类计量单位年需要实物量参考折标系数年耗能量（吨标准煤）用电万KWH113.2981.229139.243 能源消费总量（吨标准煤）139.243耗能工质种类计量单位年需要实物量参考折标系数年耗能量（吨标准煤）用电万KWH3.3741.2294.147用水KT0.1780.8570.1525 耗能工质总量（吨标准煤）4.297 项目年耗能总量（吨标准煤） 143.54项目节能措施简述（采用的节能设计标准、规范能及节能新技术、新产品并说明项目能源利用效率）：工程设计节能技术暂行规定GBJ6-85公共建筑节能设计标准GB-50189-2005建筑照明设计标准GB50034-2004综合能耗计算通则GB2589-1990主要节能措施（1）设备选型所有生产工艺设备，均选用节能效果显著的最新型产品，尽可能降低装机容量，达到节能目的。（2）变压器及照明变压器选用节能型变压器，车间照明选用高效节能灯。（3）自动控制本项目所建的每条生产线均为全自动化生产，各工序控制程度高，劳动生产率高，单位产品综合能耗较低。（4）计量检测及管理1)本次新建项目各生产线无论是一次能源，还是二次能源，均设置必要的计量装置，严格控制能源消耗，实行按生产线为单位的经济核算制。2)工厂设有专职计量监督机构，对车间能源消耗情况进行监督，并配置准确的计量器具，通过加强管理，达到人人树立节约能源的意识。节能效果由于本项目选用的工艺设备先进，自动化程度高，加上通过采取相应的节能措施、管理手段，技改项目建成后，产品的综合节能指标将达到国内先进水平,总能耗可节省18%-20%，并可节省人工费用，同时，还可获得间接地节材、节能效果。综上所述，本项目是符合国家节能减排、合理利用能源的政策的，具有显著的综合经济效益和社会效益。其它需要说明的情况：节能审查登记备案意见： （签章） 年 月 日注：各种能源及耗能工质折标煤参考系数参照综合能耗计算通则（GB/2589）目 录第一章 总 论11.1 项目概况11.2 可行性研究报告编制单位41.3 承办单位简介41.4 项目区概况51.5 可行性研究依据91.6 可行性研究的范围10第二章 项目建设背景及必要性112.1 项目建设背景112.2 项目建设必要性14第三章 项目建设地址及条件173.1 项目建设地址173.2 项目建设条件17第四章 工程建设方案224.1 项目设计依据与原则224.2 工程规划方案234.3 工程技术方案254.4 给排水工程304.5 供电工程314.6 采暖及通风354.7 燃气设计37第五章 环境保护385.1 环境保护标准385.2 环境影响初步分析385.3 施工期环境保护措施395.4 运营期间环境保护措施415.5 绿化425.6 环境影响评价43第六章 节 能446.1 依据标准、法律、法规和规范446.2 能耗状况和能耗指标分析446.3 节能措施45第七章 劳动安全卫生消防487.1 设计依据487.2 危害因素及危害程度分析487.3 安全设施及措施487.4 消防设施50第八章 抗震设防528.1 编制依据528.2 建设场地条件528.3 建筑结构概况与抗震设计54第九章 组织机构与项目管理569.1 组织机构569.2 项目管理56第十章 项目建设实施进度5910.1 项目建设期5910.2 项目建设实施规划59第十一章 工程招标6011.1 招标依据6011.2 招标投标的基本原则6011.3 项目概况6111.4 项目提前招标情况6211.5 项目招标内容62第十二章 投资估算与资金措筹6512.1 建设投资估算的范围6512.2 投资估算依据6512.3 投资估算编制内容6612.4 资金筹措70第十三章 效益分析7113.1 项目实施对社会的影响分析7113.2 项目与所在地互适性分析7113.3 社会风险分析7213.4 社会评价结论74第十四章 社会稳定风险评估分析7514.1 社会稳定风险评估因素7514.2 项目建设社会稳定风险分析76第十五章 结论与建议7815.1 研究结论7815.2 建议7817
