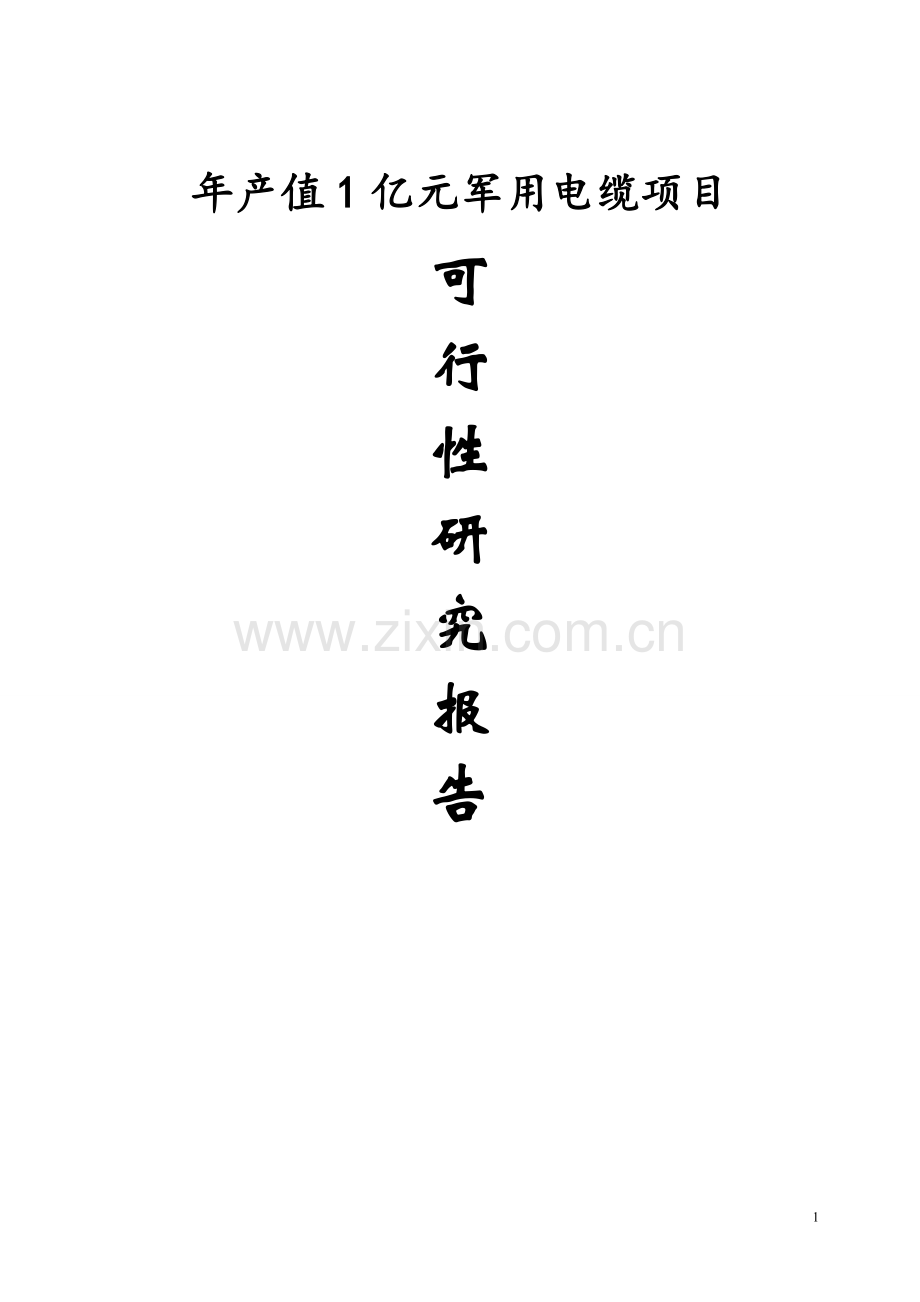

年产值1亿元军用电缆项目可行性论证报告.doc

年产值1亿元军用电缆项目

可
行
性
研
究
报
告

82

目 录
第一章 总 论 4
1.1 项目名称及建设单位 4
1.2 项目可行性研究编制依据和范围 4
1.3 项目概况 6
1.4 项目研究结论及建议 8
第二章 项目建设的必要性与市场分析 9
2.1 项目建设背景 9
2.2 项目建设必要性 11
2.3 市场现状及趋势 12
2.4 需求预测分析 13
第三章 建设规模与产品方案 16
3.1 建设规模 16
3.2 建设内容 16
3.3 生产方案 16
第四章 项目选址和建设条件 18
4.1项目选址 18
4.2 项目建设条件 19
第五章 技术、设备和工程方案 22
5.1 技术方案 22
5.2生产工艺流程 23
5.3生产设备的配置 23
5.4工程方案 25
第六章 总图运输与公用辅助工程 29
6.1 总图布置原则 29
6.2 总图布置 29
6.3 公用工程 30
第七章 节能措施 36
7.1节能编制依据 36
7.2 节能原则 36
7.3 节能措施 37
第八章 节水措施 39
8.1 节水措施 39
8.2 水耗指标分析 39
第九章 环境影响评价 40
9.1 区域环境现状 40
9.2 环境保护、设计标准 40
9.3 环境保护、设计原则 40
9.4 设计范围 41
9.5 项目污染及治理措施 41
9.6 环境影响评价 42
第十章 劳动保护与安全卫生 43
10.1执行的设计依据与标准规范 43
10.2职业危害因素 43
10.3 劳动安全、卫生防范措施方案 44
10.4 消防 48
第十一章 组织机构与人力资源配置 50
11.1组织机构 50
11.2 人力资源配置 51
11.3 岗位工作制度 52
第十二章 项目实施进度 54
12.1 建设工期 54
12.2 项目实施进度表 54
第十三章 投资估算与资金筹措 55
13.1 投资估算依据和说明 55
13.2 总投资估算 55
13.3资金筹措及使用计划 56
第十四章 财务评价 57
14.1 经济评价和效益分析依据 57
14.2 营业收入估算和成本费用分析 58
14.3 经济效益分析和评价 59
14.4 盈亏平衡分析 59
14.5 敏感性分析 60
14.6 财务评价结论 61
14.7 风险分析 61
第十五章 项目招投标方案 64
15.1 招标原则 64
15.2 招标范围 64
15.3 招投标程序 64
第十六章 研究结论及建议 67
16.1 结论 67
16.2 建议 67
附表 68

第一章 总 论
1.1 项目名称及建设单位
项目名称：年产值1亿元军用电缆生产项目
项目选址：****省*******
建设单位：****
法人代表：****
注册资金：1000万元
公司地址：********
公司简介：****是一家依靠过硬的产品质量在行业内迅速崛起的民营企业，位于****淄博路柏年大厦，固定资产1000万元。现有职工57人，是****阳谷线缆集团直设直辖的销售服务网点，主要负责东营地区销售网点的建设和所有业务售前售后的服务工作，公司技术力量雄厚，技术人员业务精湛，销售的电线电缆，广泛应用于电力、建筑、石油、化工、信息产业等领域，随着公司的日益发展，当前的状况已不能满足公司的市场需要，公司领导层做出新的决策，新增一条具有攻击先进水平的电线电缆生产线，还有一条具有同等水平的铜材冶炼生产线，将公司真正发展成为一个国内电缆行业技术水平领先，配套设施齐全的一体化生产集团公司。
1.2 项目可行性研究编制依据和范围
1、编制原则
（1）合法性原则；
（2）社会、生态、经济综合效益原则；
（3）实事求是、科学性原则；
（4）实用性、可操作性原则。
2、编制依据
（1）《中华人民共和国土地管理法》（中华人民共和国主席令第28号）；
（2）《中华人民共和国安全生产法》（中华人民共和国主席令第70号）；
（3）《中华人民共和国清洁生产法》（中华人民共和国主席令第72号）；
（4）《中华人民共和国环境保护法》(中华人民共和国主席令第22号)；
（5）《中华人民共和国循环经济促进法》（中华人民共和国主席令第4号）；
（6）《建设工程勘察质量管理办法》（中华人民共和国建设部令第163号）；
（7）《中华人民共和国产品质量法》（中华人民共和国主席令第33号）；
（8）《投资项目可行性研究报告编制指南》；
（9）国家发展和改革委员会、建设部2006年8月发布的《建设项目经济评价方法与参数》（第三版）;
（10）项目建设单位提供的其他相关资料。
3、编制范围
本可行性研究报告主要对****拟投资的年产值1亿元军用电缆生产项目可行性问题进行分析评价，主要包括项目必要性、市场分析、建设规模、产品方案、项目选址、技术设备和工程方案、节能环保、投资方案、资金筹措以及成本、效益、工程招投标、风险分析等内容。
1.3 项目概况
1、项目名称
年产值1亿元军用电缆生产项目
2、项目提出的理由
①符合公司发展的需要。随着公司的日益发展，当前的状况已不能满足公司的市场需要，因此，新增一条具有先进水平的军用电缆生产线，还有一条具有同等水平的电力电缆生产线，将公司真正发展成为一个国内电缆行业技术水平领先，配套设施齐全的一体化生产集团公司，符合公司发展的需要。
②市场前景广阔。我国电线电缆业已成长为我国机械行业中位置仅次于汽车的第二大产业，而且我国是一个巨大而且还在不断成长壮大的市场，中国人口是世界人口的五分之一，但线缆产业的产值仅占世界线缆产业的15%左右，市场的空间比较大，前景非常广阔。
③项目所需原材料供应充足，在省内及周边省市均有较充足供应，价格也比较合理。
④本项目符合资源合理配置和有效利用、区域规划、行业发展规划要求，符合国家技术政策和产业政策、保护环境、节能节水、可持续发展要求。
3、拟建地点
****省*******
4、建设期限
项目建设的时间期限为2010年6月至2011年6月
5、建设目标及建设内容
建设目标：本项目建设投产后，实现达产年年产值一亿元军用电缆生产规模。项目第二年起开始投产，生产负荷为60%，第三年为80%，第四年达产，生产负荷为100%。
建设内容：本项目占地面积53336平方米，合约80亩，总建筑面积63368平方米，其中生产车间建筑面积为23228平方米，仓库建筑面积38240平方米，综合办公楼1200平方米，食堂建筑面积为700平方米，容积率为1.188。
6、主要建设条件
（1）符合规划要求和国家产业政策。本项目符合国家“十一五”工业发展规划要求，符合****省****总体规划与****省工业经济发展规划。
（2）交通运输条件优越。项目建设地点位于****省*******，区内有青垦路、辛河路、新五路、民丰路、科贸街五条南北道路和振兴东路、中兴东路、新兴东路三条东西道路，构成了“三横五纵”的道路框架，交通极为便利。
（3项目依托条件好。本项目位于****省*******，开发区内产业聚集，各项基础设施完善，交通便捷。
7、项目总投资与资金筹措方式
本项目投资总额约为13000万元，其中固定资产投资8000万元，流动资金为5000万元。
本项目资金筹措方式采取公司三大股东集体融资方式。
8、项目效益情况
项目建成后，预计达产期年均销售收入为一亿元，达产年利润总额为3504万元。

9、项目主要经济技术指标
指 标 名 称
单位
数 值
备 注
财务基准收益率
%
12

项目投资财务内部收益率
%
23.99
所得税后
项目投资财务净现值
万元
7136.10
所得税后
投资回收期
年
6.15
含建设期/所得税后
总投资收益率
%
20.2
多期平均
盈亏平衡点
%
41

项目总投资
万元
13000

流动资金
万元
5000

达产期销售或营业收入
万元
10000

达产期营业税金及附加
万元
600

达产期总成本
万元
5896

达产期经营成本
万元
5267

达产期利润总额
万元
3504

达产期所得税
万元
876

1.4 项目研究结论及建议
经分析，本项目建设符合国家产业相关政策，有利于我国电缆业的良好发展，项目建设及投产的各项指标均表现较好，达产年利润总额为3504万元，投资收益率为20.2%（达产期），财务评价的各项指标均高于行业平均水平，项目的社会效益、环境效益较好。因此，项目投资建设各项评价均可行。建议在项目的融资及生产管理上，把握融资渠道，加强生产管理，拓展产品市场，营造企业品牌。

第二章 项目建设的必要性与市场分析
2.1 项目建设背景
1、国家标准委2005年6月17日以国标委计划[2005]46号文“关于公示第一批拟废止国家标准的通知”
拟废止（第一批）国家标准目录包括强制性国家标准664项、推荐性国家标准1793项。其中涉及电线电缆方面的国家标准共有63项，清理目的是为建立先进科学、适应社会主义市场经济体制的标准体系，充分发挥国家标准在国民经济战略性结构调整、促进对外贸易和提高人民生活水平方面的技术支撑作用，尽快解决我国国家标准总体技术水平偏低、结构不尽合理等问题。这标志这电线电缆行业发展不断规范。
2、国家发改委、国土资源部、铁道部、交通部、水利部、国家环保总局、中国银监会、国家电监会等八部委联合以发改能源[2006]661号文，发出《关于加快电力工业结构调整促进健康有序发展有关工作的通知》明确提出，要把工作重点转到加快电力结构调整步伐，降低能耗水平上来。
在《通知》中明确提出，要“加强区域网架、跨区输电线路和西电东送输电通道的建设,继续推进西电东送、南北互济，努力实现更大范围的资源优化配置，促进区域间协调发展”。；今后电网的建设中要“南北互济”和“实现更大范围的资源优化配置，促进区域间协调发展”，这已经为特高压取得了政策层面的支持。因为特高压电网建设方案的目的就是连接南北，打通区域电网；《通知》中还提出，电网企业要通过采用先进输电技术，努力提高现有输电设施的输电能力，力争在“十一五”期间将现有各电压等级输电能力的平均水平提高15%-20%。
3、“十五”期间，中国电线电缆制造业飞速发展，已成为仅次于美国的世界第二大电线电缆生产国。
根据国家统计局的统计，2004年我国电线电缆行业共有规模以上企业2219家，全年共实现销售收入1823.64亿元，实现利润77.11亿元。2005年，我国的电力电缆产量已达480万公里。虽然由于铜、铝、塑料等主要原材料的价格飞涨，使许多线缆企业艰难度日。但是，我国“十一五”规划出台，未来五年中，电力、铁路、轨道交通、能源、建筑、通信、船舶、汽车等产业依然保持较大的投资规模，必将给电线电缆行业提供许多难得机遇。预计未来几年，我国电线电缆行业将以7%-8%的增速发展。
电线电缆作为输送电能、传递信息和制造各种电机、电器、仪表的基础器材，被喻为国民经济的"血管"与"神经"，当之无愧。
另一方面，随着电网建设的加快，输电线路电压等级的提高，发电设备、变压器等产品在性能、质量的提高，必将要求电线电缆行业提供与之相适应的配套产品，因此电线电缆行业的任务仍将十分艰巨，任重道远，不仅要求线缆产量提高，更要求技术水平提高。同时，电线电缆产业发展应与电力建设的高速发展相匹配。
电力建设的高速发展，同时也带动了电线电缆行业的快速发展。呈现百舸争流、千帆竞渡之势。对于相关企业来说，要在电线电缆行业内占据稳固的市场地位，就必须适应行业需求的发展趋势，通过技术进步实现产品结构的高端化。

2.2 项目建设必要性
1、行业低水平重复建设严重，产品结构待调整，产业急待升级
我国的电线电缆行业经过几年的高速发展已形成相当的规模，但由于生产能力大于需求，出现供大于求的局面。目前的生产能力已大大超过市场的预测需求数值；小规模、低质量的电线、电缆小厂重复建设严重，市场对优质高端产品需求尚未满足，产品结构需要调整，产业发展迫切需要升级。
2、国家基础建设发展市场对高品质、高科技的电线、电缆产品需求旺盛。
国家重视基础设施建设，如城市电网的改造，信息高速公路的发展，通信事业腾飞以及用电设备的更新换代和节能化的要求，将对电线电缆的品种和水平不断提出新的要求。尽管从总量看，今后一个时期需求不会有太大的增长，但对品种和水平的需求将是一个需求旺盛期。因此，电线电缆企业要重视科技的发展，以高新技术的发展，带动产品市场占有率的提高。
3、是加强我国国防建设的需要
中国政府于2006年12月发布的《2006年中国的国防》白皮书提出，国防和军队现代化建设要实行三步走的发展战略：在2010年前打下坚实基础，2020年前后有一个较大的发展，到21世纪中叶基本实现建设信息化军队、打赢信息化战争的战略目标。军用电缆生产技术的快速发展是实现上述战略的重要保障，因此，为服务于国防建设需要，本项目的建设十分必要。
4、****做大做强电线电缆行业重要组成部分
东营有全国著名的电线电缆设备制造企业、电线、电缆生产企业。并在不断增加行业的整体投资，使东营成为全国重要的电线、电缆生产基地，成熟的产业带使东营的电线、电缆生产、加工整体实力在提升。在不断对行业"长线过长"、"短线缺少"的现象；调整产品结构、狠抓产品质量和开发新品入手发展市场急需求急需的电缆如高压电缆、防爆电缆，减少一般电缆的生产。积极采用先进技术、先进设备、发展高性能、高水平的产品，适应我国大项目、大工程建设的需要，更多地替代进口产品质量。项目定位明确，将成为东营电线、电缆行业发展的重要组成部分。

2.3 市场现状及趋势
1、“十一五”我国电线电缆业机会分析
“十一五”期间，按国民经济的发展速度年递增7-8%计，电缆工业发展速度将于国民经济的发展速度持平，预计将在8.5%左右。从宏观上看整个中国电线电缆行业，正处于发展的快速增长期。虽然由于铜、铝、塑料等主要原材料的价格飞涨，使许多线缆企业艰难度日，但是，我国“十一五”规划出台，未来五年中，电力、铁路、轨道交通、能源、建筑、通信、船舶、汽车等产业依然保持较大的投资规模，必将给电线电缆行业提供许多难得机遇。
2、据欧立信《2007年中国电线电缆行业研究报告》分析
至2005年，中国电线电缆工业总产值已超过1600亿元人民币。 电线电缆行业产品品种满足率已高达95%以上，国内市场满足率已高达90%以上，随着原材料价格的不断上涨，我国电线电缆企业面临诸多困境，未来几年行业洗牌重组不断加剧，企业面临更多的竞争局面，我国企业应调整好竞争策略，扩大市场份额，在日益激烈的竞争中立于不败之地。

2.4 需求预测分析
电线电缆的发展走势与影响需求的主要因素我国电线电缆行业现在仍处在一个发展阶段，在发展中国家，电线电缆销售额增长一般比国民经济总产值要略高一些。
根据统计，２００３年行业用铜导体总量约为２００万吨，２００４年约为１７０多万吨，２００５年约为２００万吨，其中增长最快的仍是绕组线及电力电缆，通信电缆进一步下滑，但趋势已缓。
电线电缆行业是配套行业，它的发展与国民经济的发展速度密切相关，同时也与主行业的发展密切相关将有以下几个方面会给电线电缆带来机遇：
(1)长江三峡水电站及西部水电站的建设，西电东送和全国统一电网的形成将给架空线和电力电缆带来机遇。
(2)电信工业仍继续大力发展，它将促进通信电缆及光缆的持续发展。
建筑工业在２１世纪初成为我国的支柱产业之一，它将给建筑用线及其他电气装备用线缆带来机遇。
(3)汽车工业将成为我国新的经济增长点，它将给汽车用线及漆包线带来较快发展。
(4) “十一五”期间，我国铁路电汽化机车铜合金接触线、机车车辆用线、绕组线、专用光缆、数据传输电缆等提供市场。
(5)船舶工业的发展将给船用电缆带来生机，同时船用电缆的更新换代将加快。
(6)工业发展将使电动机用量增加，预计绕组线将有一个低速平稳的发展。但电机绝缘等级从Ｂ级向Ｆ级转换将加快漆包线更新换代。
(7)国民生活水平的提高，将给电磁线以及其他线缆产品的进一步发展提供市场。
(8)城市的发展将带动城市轨道交通的发展，将促进各种阻燃电缆的应用。隧道和地铁车站用照明电缆也是一大亮点。
20世纪90年代以来，中国电线电缆沐浴着国民经济快速稳步向前发展的东风，飞速发展，被誉为城市“神经”和血管的电线电缆行业，肩负着为各行业国民经济支柱行业配套的职能。业已成长为我国机械行业中位置仅次于汽车的第二大产业，而且我国是一个巨大而且还在不断成长壮大的市场，中国人口是世界人口的五分之一，但线缆产业的产值仅占世界线缆产业的15%左右，这个巨大的市场还有许多的发展空间和空白点，有待于开发。
电线电缆广泛应用于能源、交通、信息通信、建筑、铁路、城轨、汽车、航空、冶金、石油化工等众多产业领域，目前，我国电线电缆行业正处在一个新的发展阶段，随着未来几年国内城镇化，重工业化的发展，通讯网络、电网建设，交通运输等，领域内对电缆电缆的需求量仍然处于快速增长阶段
随着国防建设的不断加强，人民军队信息化作战能力不断提升，国防建设的信息化离不开社会信息化建设，发展信息技术，开发信息资源，建设信息网络，建造信息基础设施，打造信息产业，成为现代国防的重要举措，本项目生产的军用电缆，正满足了国防建设对信息基础设施的需要，市场前景广阔。

此外，****销售的电缆及服务一直得到广大客户的信赖和好评，销售渠道成熟，公司产品市场需求量大。
第三章 建设规模与产品方案
3.1 建设规模
本项目为军用电缆生产建设项目，根据国内经济发展形势和****省“十一五”工业发展规划纲要，通过市场容量、经济状况分析，结合公司现有的资源和生产能力，预计达产年内实现产产值一亿元军用电缆。项目第二年起开始部分投产，生产负荷为60%，第三年生产负荷为80%，第四年达产，生产负荷为100%。
3.2 建设内容
1、土建工程：
本项目占地面积53336平方米，合约80亩，总建筑面积63368平方米，其中生产车间建筑面积为23228平方米，仓库建筑面积38240平方米，综合办公楼1200平方米，食堂建筑面积为700平方米，容积率为1.188。
2、主要生产线及设备：
购置军用电缆生产线.电线电缆生产线、电力电缆生产线等3条生产线的设备。
3.3 生产方案
本生产方案遵循“技术上先进可行，经济上合理有利，产品有较强的竞争力”的指导思想，提出了“连续性生产、综合利用资源”的生产方案，严格按照国家标准GJB1619-94.GB/T5023、GB/T12706、GB9330、GB3952的要求组织生产，控制产品质量。
结合电线电缆的市场需求，以及公司的生产条件和生产能力，本项目建设投产后，实现达产年年产值一亿元电线电缆。

第四章 项目选址和建设条件
4.1项目选址
1、选址原则
（1）坚持科学合理、节约集约用地的原则；
（2）在满足基本功能需要的同时，适当考虑未来发展；
（3）根据不同地区的气象条件，使建筑物的朝向、间距、自然通风和小区绿化达到最佳程度，为住宿、餐饮、办公创造良好的自然环境和人文环境；
（4）有利于环境保护和生态，有利于项目所在地的经济和社会发展。
2、建设地点
本项目位于****省*******，区内有青垦路、辛河路、新五路、民丰路、科贸街五条南北道路和振兴东路、中兴东路、新兴东路三条东西道路，构成了“三横五纵”的道路框架，交通极为便利。
3、项目土地使用权属类别及占地面积
本项目建设拟占土地所有权为国家所有，使用权人为****。项目拟占地面积为53336平方米，合约80亩。
4、土地利用现状
本项目选址点为****，县经济技术开发区已建成区面积5.1平方公里，已完成基础设施投资2.6 亿元。区内有青垦路、辛河路、新五路、民丰路、科贸街五条南北道路和振兴东路、中兴东路、新兴东路三条东西道路，构成了“三横五纵”的道路框架，区内供电、供水、排水、通讯设施配套，供水能力2万立方米/天，建成了110KVA变电站和6000KW自备热电站，基本实现了“五通一平"。
4.2 项目建设条件
1、地形、地貌、地震、工程水文地质情况
本项目位于****省********内，开发区地处黄河三角洲冲积平原，地势平坦地势较平坦，无不良地质现象存在，区域稳定性良好，适宜地面建筑。
2、气候条件
****省********地处温带季风气候区，虽濒临渤海，但大陆性季风影响明显，冬季干冷，夏季湿热，四季分明，2007年，年均气温14.1℃，较常年偏高1.4℃；极端最高气温36.9℃，极端最低气温-8.5℃，春 季日短，回暖较快，降水少、风速大，气候干燥。夏季气温高、湿度大，降水集中，易发生内涝。秋季时日稍短，气温急剧下降，雨量骤减，天高气爽，昼夜温差较大。冬季雨量稀少，寒冷干燥。主要气象灾害有霜冻、冰雹、干旱、大风、内涝、风暴潮等。年降水量483.0毫米，较常年偏少63.2毫米。年降水量583.6mm，较常年偏多37.4mm。降水主要集中在夏季，表现为春旱、秋旱。全年无霜期日数225天，较常年偏多9.5天。年日照时数2302.8小时，较常年偏少462.6小时。夏季盛行东南风，冬季盛行西北风，春季多东北风，秋季多西风。
3、交通运输条件
区内有青垦路、辛河路、新五路、民丰路、科贸街五条南北道路和振兴东路、中兴东路、新兴东路三条东西道路，构成了“三横五纵”的道路框架，交通极为便利。
4、开发区现状
****始建于1992年，1995年被省政府批准为省级经济技术开发区，并命名为“****省黄河口外向型工业园”。位于垦利县城以东，胜利黄河大桥南端，西起辛河路，东到东青高速公路与东营黄河大桥南接线，北依黄河。
园区规划情况：
总体规划面积18平方公里。整个园区分为商贸区、住宅区、行政办公区和高新工业区四个功能区块。区内有青垦路、辛河路、新五路、民丰路、科贸街五条南北大路和永莘路、中兴路、新兴路三条东西干线，构成了“三横五纵”的道路框架，供水、供电、供暖、通讯系统配套齐全，现区内已达到了“五通一平"的基础设计条件。为加快县经济开发区的开发建设速度，2002年，垦利县政府对开发区工业园区进行了分期规划开发和“园中园"规划开发。
（1）分期规划开发
2002年，垦利县政府对开发区工业园区规划进行了调整，扩大了工业园区的范围，四至范围为：东至东营黄河大桥高速公路连线，西至新五路，北到永兴路，南至溢洪河（暂定，根据需要逐渐向南延伸），现规划总面积约5.47平方公里。分三期开发：一期，新五路以东，青垦路以西，新兴路以北部分，面积1000亩，现已开发完成；二期，新五路以东，青垦路以东、以北，永兴路以南部分，面积1300亩， 2003年6月开发完成；三期，新兴路以南，新五路以东部分，面积约5820亩，2004年底开发完成。
（2）“园中园”规划开发
为增强开发区对县内外投资者的吸引力，垦利县在开发区工业园内规划了“黄河口民营工业园"和“韩国工业园"。
黄河口民营工业园 园区西起新五路，东到东青高速公路与东营黄河大桥南接线，北靠规划中的民营路，南通中兴路，规划总面积700亩。园区内规划了五纵三横的道路框架，把园区划分为六个区块。
韩国工业园 园区位于开发区东南端，中兴路（东延段）以南，青垦路以东，东南到东营黄河大桥高速公路连线。规划面积275亩。
园区建设现状：
（1）基础设施配套情况。目前，县经济技术开发区已建成区面积5.1平方公里，已完成基础设施投资2.6 亿元。区内有青垦路、辛河路、新五路、民丰路、科贸街五条南北道路和振兴东路、中兴东路、新兴东路三条东西道路，构成了“三横五纵”的道路框架，区内供电、供水、排水、通讯设施配套，供水能力2万立方米/天，建成了110KVA变电站和6000KW自备热电站，基本实现了“五通一平"。
（2）土地供给情况。目前，垦利县经济开发区工业园一期规划用地已开发完成，布满了企业。工业园区二期规划用地675亩土地完成预征，可出让给外商，出让年限50年。用地性质为工业用地。土地出让手续由开发区管委会负责办理。
5、基础公用设施条件
目前，县经济技术开发区已建成区面积5.1平方公里，已完成基础设施投资2.6 亿元。区内有青垦路、辛河路、新五路、民丰路、科贸街五条南北道路和振兴东路、中兴东路、新兴东路三条东西道路，构成了“三横五纵”的道路框架，区内供电、供水、排水、通讯设施配套，供水能力2万立方米/天，建成了110KVA变电站和6000KW自备热电站，基本实现了“五通一平"。
6、征地、拆迁、移民安置条件
本项目不涉及征地、拆迁、移民安置等行为。
7、施工条件
本项目用地开发程度达“五通”一平，符合工业建设基础条件；且区域水、电供应充足，建筑材料供应量完备。
8、周边环境条件
项目所占地块附近无化学、生物、物理等污染源，无过境架空高压线、危及生产安全的易燃易爆危险物品库存在。
9、原材料及劳动力资源
本项目原材料采购方面，可就近从****地区****省及邻近省份采购，原材料供应充沛；人力资源方面，本地劳动力资源丰富，技术工、熟练工市场充足，同时相对其他省市也非常廉价，可就地招聘。

第五章 技术、设备和工程方案
5.1 技术方案
本项目采用的工艺技术较成熟，已达到先进水平，完全符合国内同类产品生产技术要求；并且符合产业政策要求，能较好地节约能源及改善产业发展。
本项目投资建设的年产值一亿元军用电缆生产工艺技术，其原则和依据是国家及地区有关的产品质量标准和规范。
本项目投资建设的产值一亿元军用电缆，生产工厂的工艺流程选择和设计、卫生、设备等，均符合产品生产法规及国家标准、行业标准、出口商检标准等的要求。产品质量在设备先进，技术水平高的基础上努力朝着国际标准靠拢，本产品执行的质量标准有GJB1916-94.GB/T5023、GB/T12706、GB9330、GB3952。
5.2生产工艺流程
原材料
复绕成轴
绞线工序
挤包绝缘
成缆工序
成品检验
入库
挤包护套
铠装
△
△
△
△

注释：三角号表示检验
5.3生产设备的配置
1、设备配置基本原则
（1）、以生产工艺线为选型基础并满足生产规模的需要。
（2）、设备性能先进、运行安全可靠，属当今世界上科技含量高技术先进的产品。
（3）、符合国家对军用电缆，电线电缆产品安全生产的有关规范、规定。
（4）、设备符合环保、安全和节能要求。
（5）、设备性价比好，售后服务规范。

2、主要设备配置
根据生产技术的需要，为确保产品的质量，立足高起点，引进了一批可靠性高、实用性强、先进的生产设备，计划投入设备费用约2540万元（拟购设备具体情况详见投资估算表设备下表）。
（1）生产线拟配置设备表
序号
设备名称
型号规格
台数
制造厂家
1
铝拉丝机
LFD-450/10
1
上海电工机械厂
2
铜拉丝机
LH-400/13
1
上海电工机械厂
3
管式绞线机
6GJ-400
1
上海电工机械厂
4
叉式绞线机
SJ400-1+6
1
青岛宏运机械厂
5
笼式绞线机
12+18+24/400
1
上海电工机械厂
6
框式绞线机
JLK-12+18+24/500
1
上海电工机械厂
7
束线机
SJ-400
1
郑州电缆厂
8
成缆机
CLY-1250/1+1+3
1
青岛宏运机械厂
9
盘绞式成缆铠装机
KD-630-2
1
青岛宏运机械厂
10
塑料挤塑机
SJ-200×25
1
青岛宏运机械厂
11
塑料挤塑机
SJ-65
1
安庆挤塑机械厂
12
欧勒测控仪

1

13
无油空气压缩机
VW-5116
1
潍坊百事压缩机厂
14
铜丝复绕机

1

15
喷码机

1

16
对焊机

1

17
打盘机
ZJ159
1
青岛宏运机械厂
18
工频火花机

3

（2）检测设备清单
拉力试验机
老化箱
橡塑拉力机
低压耐压设备
电阻测试仪
绝缘电阻测试仪
电缆故障探测仪
测厚仪
投影仪

5.4工程方案
1、工程设计依据
（1）《建筑结构荷载规范》（GB50009-2001（2006年局部修订））；
（2）《建筑地基基础设计规范》（GB50007-2002）；
（3）《砌体结构设计规范》（GB50003-2001）；
（4）《混凝土结构设计规范》（GB20010-2002）；
（5）《钢结构设计规范》（GB50017-2003）；
（6）《建筑抗震设防分类标准》（GB50223-2008）；
（7）《建筑设计防火规范》（GBJ50016-2006）；
（8）《机械工厂设计规范》（JBJ7-1996）；
（9）《机械工厂办公与生活建筑设计标准》（JBJ/T1-1994）；
（10）《屋面工程质量验收规范》（GB50207-2002）；
（11）《工业建筑防腐设计规范》（GB50046-2008）；
（12）《建筑采光设计标准》（GB/T50033-2001）；
（13）《建筑内部装修设计防火规范》（GB50222-95（2001年版））。
2、工程设计主要技术原则
本工程在建筑环境设计中遵循“适用、安全、经济、美观”的设计原则，力求在满足工艺生产要求的前提下，做到建筑外观构造美观、简洁明快，充分应用了现代建筑材料及色彩，在建筑整体环境设计中强调建筑物在具有国内先进性的同时又具有地方区域文化性，并与周围的建筑环境取得统一协调。
所有建构筑物按6度设防。
本工程主要建筑物火灾危险性为丁戊类，耐火等级为二级。
本工程建设设计年限为20年。
3、工程设计结构安全等级及结构重要性系数
（1）仓库、车间：安全等级二级，结构重要性系数1.0；
（2）综合办公楼、宿舍及食堂：安全等级二级，结构重要性系数1.0；
（3）其它附属建筑：安全等级二级，结构重要性系数1.0。
4、结构方案
（1）设计采用的规范
有关主导专业所提供的资料及要求；
国家及****省现行的有关建筑结构设计规范、规程及规定；
当地地形、地貌等自然条件。
（2）结构设计基础数据
基本风压：0.45 KN/㎡
基本雪压：0.45 KN/㎡
工程地质
本区尚未进行岩土勘探，本项目可参照邻近地块考虑。（建议企业在工程项目初步设计前完成场地地质详勘）
（3）主要建筑物结构设计
仓库、车间：采用钢结构或现浇钢筋混凝土框架结构，砖砌外墙作围护结构，基础采用浅基础及地梁拉接，并在适当位置设置伸缩缝，电力电缆因米数长，电缆须成轴存放，单做棚室仓库存放。
办公楼及其它附属建筑：采用砖混结构。
门卫：采用砖混结构。
（4）主要材料选用
砼：垫层C10，现浇构建C25；
钢筋：Ⅰ级钢Φ　　fy=210N/㎡
Ⅱ级钢Φ　　fy=310N/㎡
砌体：±0.000以下部分采用MU10机制砖，M10水泥砂浆砌筑；±0.000以上采用MU7.5机制砖，M5混合砂浆砌筑。
（5）建筑立面设计
为使建筑物整体风格具有时代特征，更加具有强烈的视觉效果，更加耐人寻味、引人入胜。建筑外形设计时尽可能简洁明了，重点把握个体与部分之间的比例美与逻辑美，并注意各线、面、形之间的相互关系，充分利用方向、形体、质感、虚实等多方位的建筑处理手法。
（6）主要建、构筑物特征，结构及面积

序号
建筑名称
建筑面积（m2）
结构
备注
1
生产车间
23228
砖混结构

1.1
军用电缆生产车间
8028

1.2
电力电缆生产车间
7600

1.3
电线电缆生产车间
7600

2
仓库
38240
砖混结构

2.1
一仓库
8840

2.2
二仓库
8840

2.3
棚室仓库
20560

3
办公楼
1200
框架

4
食堂等
700
框架

合计
63368

第六章 总图运输与公用辅助工程
6.1 总图布置原则
充分利用现有公用工程设施，以创造最佳效益；
工艺流程力求顺畅，布局紧凑，工艺管线短捷，节省投资费用；
满足防火、防爆、卫生、环保等规范要求；
在满足生产需要的前提下，节约用地；
严格遵循《工业项目建设用地控制指标（试行）》规定。
6.2 总图布置
1、厂区布置
根据生产工艺流程及物流顺畅、短捷的原则，合理布局。按照电缆生产特点，所有厂房均按东西向布置，车间位置按生产流水线进行安排，把辅助车间、仓库集中安排在一起；原、辅材料尽量就近存放，以减少物料转运的次数和搬运距离。厂区布局兼顾自然采光，自然通风。
2、厂区道路
厂区道路采用城市型道路，主干道宽为10-12米，次干道为6米。在厂区内形成环行通道，各建筑物之间距离最小为8米，形成运输、消防道路网络。
3、厂区绿化
厂区绿化设计采用点、线、面相结合的绿化网络。办公楼前设有绿地、喷泉、雕塑等环境设计；厂房四周沿道路两侧种植草坪，配以乔、灌木树种进行绿化。
4、储运设施
本项目在设备采购中购置了叉车等来满足厂内运输，厂外借助社会运输力量完成。
6.3 公用工程
1、给水工程
（1）水源与水质、水压
水质应满足“GB5749-85生活饮用水卫生标准”并达到城市供水行业2000年技术进步发展规划中一类水质标准。水压应满足管网末梢自由水头为0.25Mpa。
本工程生产用水和生活用水取自开发区供水系统，水质、水量、水压均有保证。
（2）用水量估算
生活用水量：根据工业企业一般生活用水定额60－80L/人班（含淋浴用水）。本项目的生活用水定额按70L/人班，职工人数80人计，则项目的生活用水量应为13.1t/d。
工业用水量：本项目生产用水量较小，主要为生产需求用水，本项目日均用水量约为300t/d。
其它用水量：主要为厂房冲洗、绿化浇洒、冲洗路面等用水，估算为10t/d。
项目总用水量为：323.1t/d。
（3）给水管网
厂区生活和生产、消火栓管网分别独立设置；厂区给水管网采用球墨铸铁管，生活用水主干管管径为DN150，环状和枝状结合布置；消火栓管网为环状布置，管径为DN200，在管道上设室外消火栓，消火栓间距不大于120米。
2、排水工程
（1）排水量
排水量按最大日用水量70％计。
（2）排水体制
排水体制为雨水、污水分流制。
（3）污水系统
车间生活污水直接排入厂区污水管道，厂区污水管道采用钢筋混凝土排水管，主干管管径为DN300，坡度设计为0.004，排入厂区内建设的污水处理站。生产污水排入厂区污水处理站经处理后，再排入开发区市政污水管。
（3）雨水系统
雨水排放采用分散多出口排入城市雨水管道的方案，雨水分别排入厂区的雨水管道，车间屋面雨水排至厂区管道的原则是：如果没有和车间平行的雨水管道或雨水管道距离车间比较远时，在车间边设雨水暗沟，屋面雨水先接入暗沟，汇合后接入厂区雨水管网。
（4）室内给排水设计
给水
根据消防规范在室内设室内消火栓，消火栓箱设干粉灭火器、水龙带、水枪；室内消防管网管材采用镀锌钢管，管道为环状布置。
各建筑设水表计
