石油钻采配件加工可行性论证报告.doc

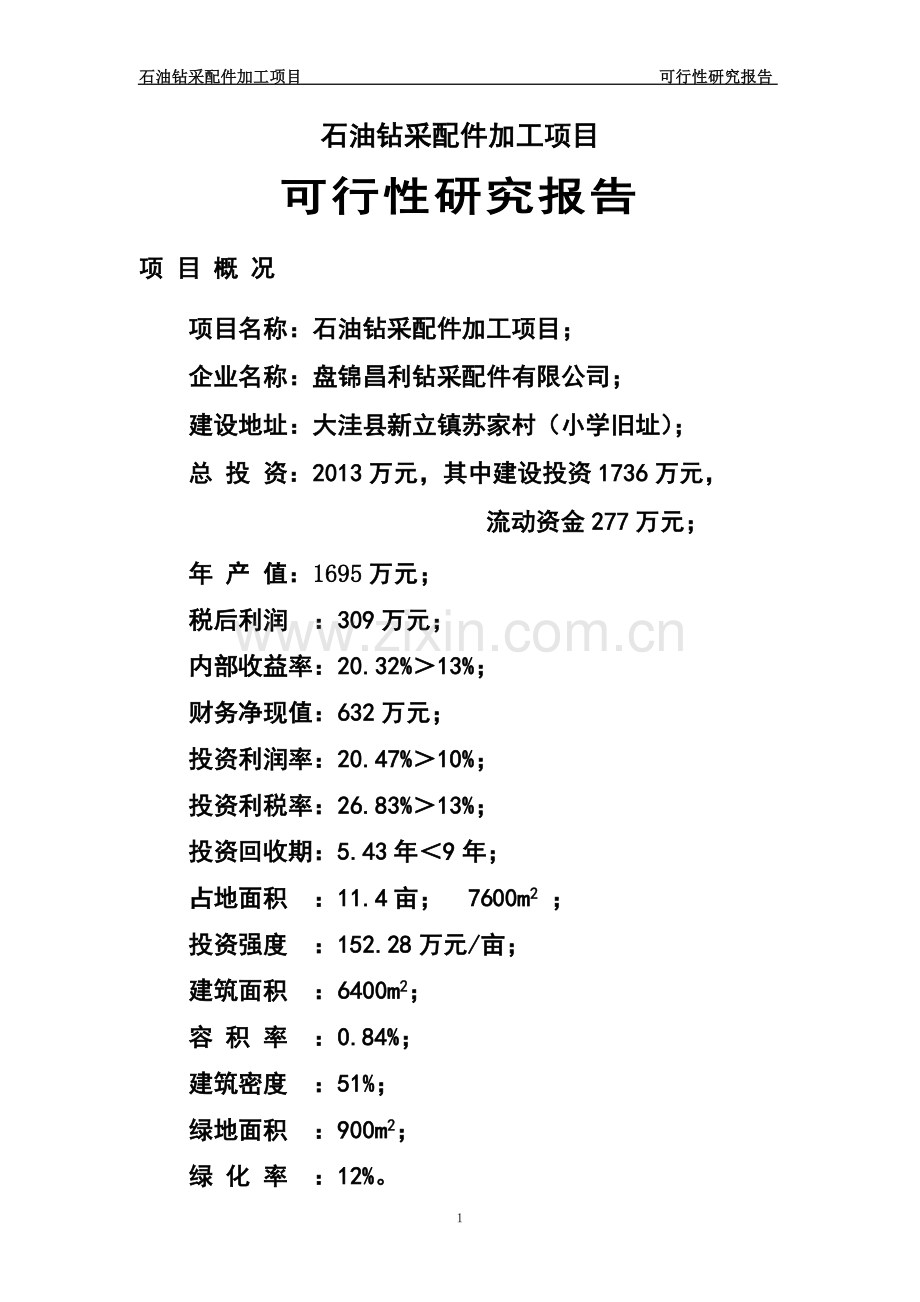

石油钻采配件加工项目 可行性研究报告

石油钻采配件加工项目
可行性研究报告
项 目 概 况
项目名称：石油钻采配件加工项目；
企业名称：盘锦昌利钻采配件有限公司；
建设地址：大洼县新立镇苏家村（小学旧址）；
总 投 资：2013万元，其中建设投资1736万元，
流动资金277万元；
年 产 值：1695万元；
税后利润 ：309万元；
内部收益率：20.32%＞13%；
财务净现值：632万元；
投资利润率：20.47%＞10%；
投资利税率：26.83%＞13%；
投资回收期：5.43年＜9年；
占地面积 ：11.4亩； 7600m2 ；
投资强度 ：152.28万元/亩；
建筑面积 ：6400m2；
容 积 率 ：0.84%；
建筑密度 ：51%；
绿地面积 ：900m2；
绿 化 率 ：12%。

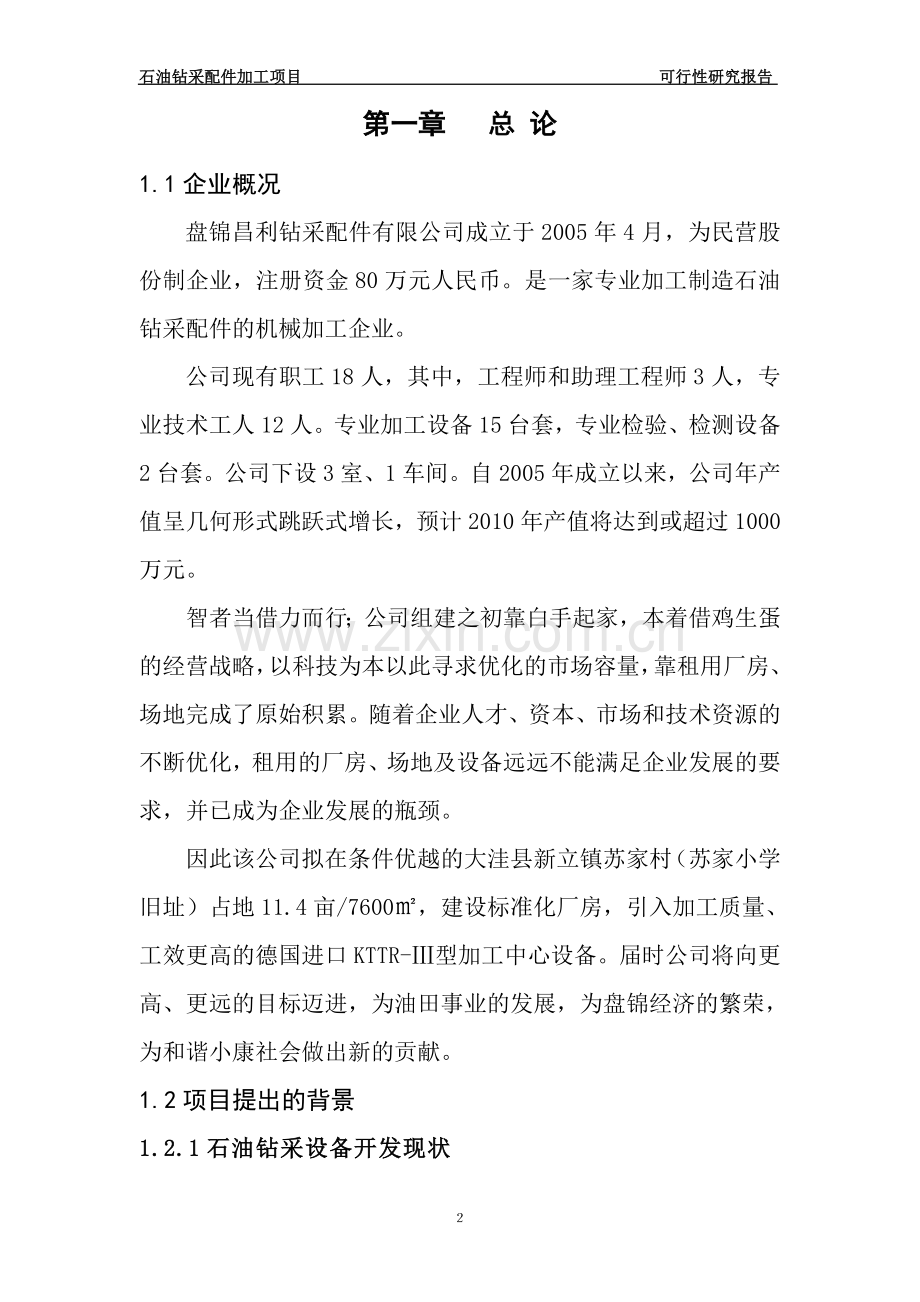

第一章 总 论
1.1企业概况
盘锦昌利钻采配件有限公司成立于2005年4月，为民营股份制企业，注册资金80万元人民币。是一家专业加工制造石油钻采配件的机械加工企业。
公司现有职工18人，其中，工程师和助理工程师3人，专业技术工人12人。专业加工设备15台套，专业检验、检测设备2台套。公司下设3室、1车间。自2005年成立以来，公司年产值呈几何形式跳跃式增长，预计2010年产值将达到或超过1000万元。
智者当借力而行；公司组建之初靠白手起家，本着借鸡生蛋的经营战略，以科技为本以此寻求优化的市场容量，靠租用厂房、场地完成了原始积累。随着企业人才、资本、市场和技术资源的不断优化，租用的厂房、场地及设备远远不能满足企业发展的要求，并已成为企业发展的瓶颈。
因此该公司拟在条件优越的大洼县新立镇苏家村（苏家小学旧址）占地11.4亩/7600㎡，建设标准化厂房，引入加工质量、工效更高的德国进口KTTR-Ⅲ型加工中心设备。届时公司将向更高、更远的目标迈进，为油田事业的发展，为盘锦经济的繁荣，为和谐小康社会做出新的贡献。
1.2项目提出的背景
1.2.1石油钻采设备开发现状
公司本着“服务油田、科技领先、质量第一、用户至上的方针，积极开发新产品。目前已研制成功并进行批量生产的偏梯扣接箍41/2″～7″、锯齿扣接箍31/2″、油管接箍27/8～31/2″、套管23/8～3″等系列产品。为国内油田钻采公司节约了大量成本，受到了油田用户的好评。
公司自成立以来，共进行了3项钻采配件改进升级，极大的提高了钻采施工效率，缩短了油管装卡时间，为油田用户节约测井成本近百万元。从而使企业研发、生产、市场、资本步入科学化、数字化和程序化的现代管理模式，使企业充满着生机与活力。
1.2.2科学化开发、数字化管理
公司准备2010年末引入管理平台系统，对“安全、质量、研发、市场和售后服务”实行数字化管理，
1.2.3产品市场需求趋势
我国大小油田合计20多个，年产原油1.7亿吨。随着全国油田开采量的增加，专业生产用钻采工配件、井下工具等石油设备的用量也会逐年增加。
辽河油田是以石油、天然气勘探开发为主、油气深加工等多元开发为辅的大型联合企业，是中国第三大油田，在全国500家最大企业中位居前列。原油年开采能力1500万吨以上，天然气年开采能力17亿立方米。截至2010年3月22日，中国石油辽河油田累计探明石油地质储量24亿吨，天然气储量2000多亿立方米；累计生产原油3.8亿吨。实现了当年采油量与新增可采储量的平衡。
随着我国近年来全国各油田的深度开发，石油钻采专用设备的需求量也在不断地增加。特别是2008年我国新发现的冀东南堡油田位于河北省唐山市境内曹妃甸港区，地质上为渤海湾盆地黄骅凹陷北部的南堡凹陷，属中石油冀东油田公司勘探开发范围。据数据显示，冀东南堡油田已发现四个含油构造，基本落实三级油气地质储量（当量）10.2亿吨，其中探明储量40507万吨，控制储量29834万吨，预测储量20217万吨，天然气地质储量折算油当量11163万吨。探明待开发油井3000口以上，为该企业的发展提供了更好的契机。
1.2.4公司的发展目标
现有固定产品拟增产量15%，预计2010年实现产值1050万元，并以每年10%以上的速度递增。预计新厂投产后产值将达到1200万元以上。
通过企业资源的优化整合，加大产品开发力度、调整产品结构、推动产品质量的升级、优化市场环境，从而更加提高市场总体服务功能和产品的竞争力，降低产品成本、提高经济效益。
本着以质量求生存，以科技求发展、以管理求效益的经营理念，以创造财富服务社会为己任，以开发一代研制一代为企业发展动力；以一流的石油钻采专用设备；品种多元化服务于国内外石油开采企业；以科技创新、产品创新提高企业的核心竞争力。
1.3编制的依据和原则
1.3.1编制依据
《中华人民共和国城乡规划法》
《中华人民共和国环境保护法》
《工业建筑设计规范》ZBBZH/GJ5
《建筑工程施工及验收规范》CECS123-2001
《建筑设计防火规范》GB50016-2006
《化工矿山机械设计规范》HG/T22811-1998
《化工石油机械制造企业安全生产规定》SY5445-1999
《油田地面工程设计节能技术规定》SYJ44-1990
该公司提供的有关资料和数据；
建设项目经济评价方法与参数第三版；
1.3.2编制原则
贯彻国家经济建设方针、政策，认真执行国家对节能环保和安全卫生要求。
完成工业化生产，工艺装备运行可靠，各项技术经指标满足建设项目要求。
优化设计、合理布置、节省用地 、节约投资。
优化工艺，合理流程、通用性强、节省人、财、物。
合理配备公用设施，满足生产要求。
1.4可行性研究及建设范围
1.4.1可行性研究范围
通过市场分析预测，确定建设项目的工艺装备和生产规模、公用工程及储运方案。
通过建设条件分析，确定场地规模及主要附属设施建设。
根据研发能力和生产工艺要求，提高管理水平，本着高效精干的原则，拟定企业组织，确定岗位定员。
制定供水、供电、供暖方式及总图运输方案。
环境影响与劳动安全、消防措施方案的确定。
估算项目总投资，提出项目实施进度，测算项目的投资效益，分析项目的抗风险能力等。对项目的社会效益、环保效和经济效益进行评价。
1.4.2建设范围
新建厂地、厂房及配套设施。其中包括:
土建部分：生产厂房、设备基础及辅助设施；装卸场地；库房；科研、办公综合楼；新建场地的七通一平及绿化工程。
生产工艺设备及设备安装；机电一体化的检测和控制装置；
环保、消防设施工程。
1.5研究结论
本项目是集设计、制造、加工于一体，专业生产钻采工配件、精密机械加工企业。公司自2005年成立以来，产品深受各油田客户的青睐，销路稳定。经济效益可观。建议尽快落实资金，早日达产达标。

第二章 产品市场预测
2.1市场需求现状
2.1.1油价高企带来油气勘探、开采活动增加
　　原油是重要的工业原料，最近10年原油现货平均价格逐年上涨。特别是2007年初以来，原油价格上涨速度加快，2008年3月突破110美元/桶。原油价格的持续高企带来油气勘探、开采活动增加。1998～2007年，我国石油和天然气开采业固定资产投资逐年增长，而且增速呈逐年加快的趋势。
2.1.2石油钻采设备需求较快增长
　　油价高企带来石油、天然气的勘探开采活动增加，从而带动对钻采设备的需求。石油钻采设备包括的产品很多，钻机是石油钻采设备的主流产品，而该公司的产品恰恰是主机产品的关键部件。2002～2006年，全球陆地钻机产量年均复合增长32.48％；钻机设备销售收入年复合增长28.49％。北美和中国是两个最重要市场，2007年产量份额分别为57.9％和23.3％。预计未来钻采设备需求仍较旺盛，中俄是主导市场。
　　石油钻采设备制造由少数国家垄断，我国企业竞争力逐渐增强。全世界有100多个国家和地区从事石油和天然气的勘探和开采，但只有20多个国家能够制造石油钻采设备，其中美国、中国、俄罗斯和罗马尼亚等少数国家的竞争能力较强。现在我国钻机制造水平已经领先于俄罗斯，与欧美先进厂家水平相当，但成本低20％～25％。美国的Nov是世界上最大的钻机设备制造企业，我国宏华集团是世界第二、国内最大的陆地钻机生产企业。
盘锦近年举办的石油机械博览会，已把盘锦这座石油城市推向了世界级石油机械生产基地，产品远销世界各地石油输出国。
2.1.3我国钻采设备制造业增速加快，运行质量提高
　　过去5年，全行业收入年均增速达45.77％，利润年均增速64.86％。在2007年重点关注机械子行业中，石油钻采设备的收入增速排名第二，利润增速排名第六位。全行业亏损企业比重和亏损额占比逐年下降，利润率提高。期间费率逐年下降趋势明显，流动资产周转速度明显加快。
2.1.4钻采设备出口较快增长，未来还有较大空间
　　按照机经网的统计数据，2007年我国石油钻采设备实现出口交货值97.27亿元，同比增长25.92％；2003～2007年出口年均增长达到73.53％（算术平均）。从出口产品结构来看，石油钢管占主导；从出口区域结构来看，美国是我国石油装备最大的出口市场。2007年出口产值占比仅17.55％，未来还有进一步提升的空间。
2.2资源现状与需求分析
2.2.1国际、国内现状及发展趋势
2.2.1.1原油需求加快
　　原油是重要的工业原料，随着经济的快速发展，原油消耗逐年增加。2004年世界原油日需求量82.5百万桶，2005年上升为83.6百万桶，增长1.33％；2006年日均需求为84.5百万桶，增长1.08％。我国原油消费量增速远快于平均世界水平，最近十年（1998～2007）消费量年复合增长率为6.89％；2007年我国原油产量18666万吨、进口16317万吨、出口389万吨，对外依存度47.17％。
2.2.1.2油价不断创出新高
　　原油价格受多种因素影响，如下游需求、石油输出国组织欧佩克对产量控制、地缘政治、美元贬值等因素。从将近10年的数据走势来看，原油价格基本是逐年上涨的。2002年布伦特原油现货平均价格21.5美元/桶，2007年上升到71.82美元/桶，上涨234％，年均上涨27.28％。特别是从2007年年初以来，原油价格持续快速攀升，布伦特原油主力期货价格在2008年2月底突破了100美元/桶大关，3月份一度超过110美元/桶。
　　我们预计在未来较长一个时期内，原油价格会继续维持在相对较高位，且不排除继续创出新高的可能。根据中国石油和化学工业协会的预测，2008年国际油价均价将达到每桶80美元至90美元；世行预计，2008年布伦特原油现货平均价格在84.1美元/桶，2009年平均价格将在78.4美元/桶。
2.2.1.3油价高企带来勘探、开采活动增加
原油价格的持续上涨给石油输出国带来了滚滚财富，同时给贫油国家的经济发展带来较大的成本压力。实际上，原油的开采成本很小，且近几年上涨幅度不大，因此高油价刺激了石油（包括天然气）的勘探和开采活动，特别是针对石油资源不富裕的发展中国家而言。1998～2007年这10年时间，我国石油和天然气开采业固定资产投资逐年增长，而且增速呈现出逐年加快的态势。特别是自2004年以来，伴随着油价的逐年攀升，开采投资增速加快。2004年，我国石油和天然气开采业固定资产投资1115.33亿元，同比增长17.9％；2005、2006年投资增速分别达到29.7％和23.8％；2007年，我国石油和天然气开采业固定资产投资2230.23亿元，增长22.4%。 从国内三大石油系统企业的数据也可以看出这个趋势。中石油、中石化和中海油最近几年的勘探和开采资本支出也是逐年快速增加的，增速也维持在较高水平。2000年，中石油、中石化和中海油油气勘探开发资本支出总共576亿元，同比增长23.31％；2006年达到1692.95亿元，同比增长28.32％；最近7年复合增长率19.68％。其中，用于陆地项目的资本支出占90％左右，海洋项目占比较小但正在逐年增加。
2.2.1.4勘探开采活动增加带来钻采设备需求增长。
　　油价高起带来石油、天然气的勘探开采活动增加，从而带动对钻采设备的需求。一般来说，一个行业的固定资产投资的20％～50％是用来购买机器设备，因此从石油和天然气开采业固定资产投资金额及增长幅度就可以粗略测算出石油钻采设备的需求和增长情况。
　　石油钻采设备包括的产品很多，一般主要包括钻井设备（钻机、动力设备、钻头钻具等）、采油设备（抽油机、抽油杆、抽油泵、油管、套管、油水分离装置、井口装置等）、井下作业设备（修井机、固井压裂设备等）、石油专用车和石油钢管等等。不同产品又可以根据一定的标准进行进一步的细分。比如钻机按使用场所又可分为陆地钻井钻机和海洋钻井钻机；按传动方式可以分为机械驱动、电力驱动和混合动力驱动等。
当前，石油钻采装备制造业处在发展的黄金时期。主要是全球经济增长刺激能源的巨大需求，高油价的到来促使石油设备制造产业的快速发展。近年来，我国通过石油装备贸易和石油钻采招投标，出口国外的石油装备逐年增加,“中国制造”有了一定信誉。
世界上生产原油的国家特别是石油输出国，大多数不具有石油装备的制造能力。如中东、南非等一些产油国，一直从国际市场采购。同时尽管美国一直是石油装备国际市场的主要占有者，但西方国家的石油装备价格很高。一些发展中的产油国在寻找替代的货源，一些西方的石油公司为了降低成本也在寻找替代的货源，在总体质量、技术水平与国际水平基本相当的情况下，我国的石油装备则在价格上具有优势，一些用量较大的设备如井口装置，抽油机，石油管材等国际市场份额不断扩大。
2.3市场销售预测
2.3.1企业经营方式
随着国际国内石油开采事业的快速发展，随着粘稠油开采新技术新产品的不断涌现；随着全球经济一体化的进程；集约化经营已成为现代企业经营促进企业快速发展的手段。该公司集设计、制造、加工于一体，是专业生产油井管连接和紧固件的厂家，该公司以井下工具、钻采配件、精密机械加工为目标,以销售精良的石油钻采专用设备为己任。
2.3.2市场需求
油价高启带来石油、天然气的勘探开采活动增加，从而带动对钻采设备的需求。一般来说，一个行业的固定资产投资的20～50％是用来购买机器设备，因此从石油和天然气开采业固定资产投资金额及增长幅度就可以粗略测算出石油钻采设备的需求和增长情况。因此发展前景十分看好。
2.4市场环境
盘锦是辽宁环渤海经济带五市之一，在国家和辽宁省的大力扶植下，近几年国民经济得以快速发展。
为推行党中央、国务院振兴东北老工业基地的战略决策，国家投入大量资金及其它资源，使东北成为世界上最大装备制造基地。各级政府的优惠政策也将为各投资建设项目起催化作用，使东北老工业基地的经济活跃起来，盘锦作为辽宁五点一线的经济建设重点区域，目前盘锦已成为世界瞩目的石油装备基地。区域优势为该公司提供了良好的发展机遇。因此要抓住机遇发展壮大企业规模，开发国际市场。开发先进的采油技术及装备，为国内外石油开采企业服务。
该公司以国内一流的石油装备技术为目标；针对不同油井、不同开采时期、不同地质构造，配套制造不同的采油工艺装备，并将科研成果直接转化为采油装备。
通过油田生产实践和专家论证证明，该公司批量生产的油井管连接件、紧固件为国内油田钻采公司节约了大量成本，处于国内领先地位。通过优化设计，该产品具有装卡牢固、省时省力等特点，节能降耗30%；钢材节约1/3。节能、减排效果良好，产品呈供不应求趋势，有着广泛的市场空间。
2.5产品销售措施
在商品经济的环境中，根据市场情况，通过制定合适的销售策略，争取扩大市场份额，稳定销售价格，提高产品竞争能力。因此，本项目对销售措施、促销手段和销售服务采取了相应措施。
销售方式采用如下三种方式：
一是加强售前、售中和售后服务；用户需要什么样的产品就研发、提供什么产品；为用户增效、节能、减排服务。
二是质量第一、诚信至上；视用户为上帝，以优质、优价的产品回报用户。
三是信守合同，准确、及时给用户提供一切方便，一切为了用户，为了一切用户。
销售措施：建立经销机构、进行必要的广告和媒介宣传；对已销售的产品进行售前咨询服务和售后指导服务。
价格制度：新产品投产初期以较高价格出售，并采取相应的成本控制措施。在一定时期后，可根据产品销售情况逐渐将产品价格趋于市场平均化。

第三章 项目建设的必要性
3.1满足市场需求的需要
该公司近几年产品销售呈供不应求趋势，每年都能带来可观的经济效益。公司开发的新产品，为企业注入了新的生机和活力、同时也为用户创造了新的财富增长点。
油价高启带来石油、天然气的勘探开采活动增加，从而带动对钻采设备需求的增加。该企业生产的钻采配件等产品也会随着市场的需求，逐年增加。
3.2参与市场竞争的需要
新厂建成后，引进德国进口KTTR-Ⅲ型加工中心设备、应用数字化管理、快速提升企业素质、开发可持续发展的拳头产品、扩大企业生产规模是参与国内国际市场竞争的需要，是开发一代研制一代、不断适应市场需求的重要举措。
3.3市场潜力巨大
该公司以科研院所为依托，以管理创新、科技创新、资源优化为指导，以盘锦地域资源优势为基础，以环渤海经济开发、振兴老东北工业基地为契机，以市场资源优势为动力，开发一代研制一代，主导产品的市场存量也为该项目建设提供了广阔的市场空间，作为借力而行的智者企业前景无限，市场潜力巨大。
3.4区域发展战略的交汇点
地处辽宁环渤海经济开发带，辐射辽西地区，是辽中城市群、辽西经济走廊和沿海经济带三大战略板块的交汇点，是东北振兴战略与京津唐“环渤海”战略对接的前沿窗口，是我国最具想象空间、最具发展潜力的战略要地。
90年代初，我国就明确提出了环渤海经济圈建设的总体构想。这一经济圈包括辽东半岛、京津唐为主的环渤海经济带。到2003年，这一大区域经济圈的经济总量和对外贸易占全国的1/4。在环渤海地区5800公里海岸线上，有近20个大中城市遥相呼应，数千家大中企业虎踞龙盘，包括天津、大连、青岛等重要港口在内的60多个大小港口星罗棋布，以京、津两个直辖市为中心，带动的两侧扇形区域，成为我国乃至世界城市群、工业群和港口群最为密集的区域之一。国内外经济发展与环渤海地区得天独厚的地缘优势的有机结合，促进了这一大经济协作区的崛起。基础设施的相通互联进一步发挥了环渤海区域的地理优势。作为我国欧亚大陆稍东部起点之一，这一区域已经实现东北亚经济一体化。在重心不断向亚太转移的大趋势下，这一地区的潜力开始凸现，继长江三角洲、珠江三角洲地区快速发展之后，环渤海地区正在形成中国经济增长的“第三级”，成为拉动中国北方市场最便捷的通道，北方地区经济发展的发动机和外商青睐的核心区域，重量级的世界商业市场。
环渤海经济协作区，在10年内，达成的合作项目1400多个，金额300多亿。经济的互动发展，使这一区域长期的“诸侯”经济格局被彻底打破，区域内外资源互补，优势整合，各具特色的产业带开始形成。盘锦做为经济区的一员，无论是经济、文化和城市建设，都有空前的大发展。这些优势为该项目建设和后继发展，提供了直接的动力和支持平台。
3.5多元市场的汇集
我国正处于区域经济板块整合重构过程中，随着交通网络的进一步完善，盘锦与环渤海地区、京津唐地区及东北经济板块之间的互动日益增强，成为东北地区面向环渤海和京津唐地区的桥头堡之一。因此，必将出现大规模的、活跃的市场环境。环渤海地区、京津唐地区、东北地区将成为盘锦市场的三大支撑性区域市场。从而形成多元消费市场的合力。
3.6国家发展战略与政策的扶持
盘锦是国务院确立的11个资源型城市转型试点城市之—，国家在资金、政策等方面都给予了有力的支持，在产业结构调整、结构转型、建立社会保障体系、构筑维护社会稳定的措施，资助试点城市修复城市基础设施,进行棚户区改造，在产业规划、财政转移支付、金融信贷等政策方面对试点城市给以倾斜。
3.7符合产业强市、科技兴市的发展战略
近几年，盘锦市加快以民营经济为接续产业的经济结构调整，制定相关政策扶植发展民营经济，实现跨跃式发展，为商家发展提供了良好的机遇，该项目符合盘锦市产业发展战略、符合国家节能减排的可持续发展战略，为盘锦企业的发展，探索了一条可持续发展的道路。
3.8实现就业和再就业
“十一”五期间，随着我国城乡经济体制的改革，随着城乡一体化进程的加快，随着产业化和规模化经营的纵深发展，城乡的再就业人员呈上升趋势。
我市近年来加大了招商引资的力度，加速了民营企业的有序发展，极大地缓解了就业和再就业的矛盾，促进了我市构建和谐社会、奔小康的步伐。项目建成后，可再安置22人就业，不但为政府减轻了负担，而且创造了良好的经济效益和社会效益。

第四章 技术方案
4.1技术可行性分析
4.1.1执行标准
《石油套管》SY/T6194-96；
《冷拔或冷轧精密无缝钢管》GB3639-1999；
美国N80/TCI标准；
美国石油学会ARISPEC5CT1988第一版；
《螺纹标准》GB/T192m1981与ISO/TCI等效；
《公制、美制和英制螺纹标准手册》（第三版）；
《金属热处理应用手册》；
《金属镀覆和化学处理与有关过程术语》GB/T3138-1995。
4.1.2 材料选择
N80石油管
石油专用管主要用于油、气井的钻探及油、气的输送。它包括石油钻管、石油套管、抽油管。石油钻管主要用于连接钻铤和钻头并传递钻井动力。石油套管主要用于钻井过程中和完井后对井壁的支撑。抽油管主要将油井底部的油、气输送到地面。
　　石油套管是维持油井运行的生命线。由于地质条件不同，井下受力状态复杂，拉、压、弯、扭应力综合作用作用于管体，这对套管本身的质量提出了较高的要求。一旦套管本身由于某种原因而损坏，可能导致整口井的减产，甚至报废。
　　按钢材本身的强度套管可分为不同钢级，即J55、K55、N80、L80、C90、T95、P110、Q125、V150等。井况、井深不同，采用的钢级也不同。在腐蚀环境下还要求套管本身具有抗腐蚀性能。在地质条件复杂的地方还要求套管具有抗挤毁性能。
石油套管是石油钻探用重要器材，其主要器材还包括钻杆、岩心管和套管、钻铤及小口径钻进用钢管等。国产套管以地质钻探用钢经热轧或冷拔制成，钢号用“地质”(DZ)表示，常用的套
管钢级有DZ40、DZ55、DZ75 3种。
1、用途
用于石油井钻探。
2、种类
按SY/T6194-96“石油套管”分短螺纹套管及其接箍和长螺
纹套管及其接箍两种。
3、规格及外观质量
（1）国产套管按SY/T6194-96规定，套管长度不定尺，其范围8-13m。但不短于6m的套管可以提供，其数量不得超过20%。
（2）套管内外表面不得有折叠、发纹、离层、裂纹、轧折和结疤。这些缺陷应清除掉，清除深度不得超过公称壁厚的12.5%
（3）接箍外表面不得有折叠、发纹、离层、裂纹、轧折、
结疤等缺陷。
　　（4）套管及接箍螺纹表面应光滑，不允许有毛刺、撕破及足以使螺纹中断影响强度和紧密连接的其他缺陷。
4、化学成分检验
　　(1)按SY/T6194-96规定。套管及其接箍采用同一钢级。含硫量＜0.045%，含磷量＜0.045%。
(2)按GB222-84的规定取化学分析样。按GB223中有关部分的规定进行化学分析。
　　(3)美国石油学会ARISPEC5CT1988第1版规定。化学分析按ASTME59最新版本制样，按ASTME350最新版本进行化学分析。
5、物理性能检验
(1)按SY/T6194-96规定。作压扁试验(GB246-97)拉力试验(GB228-87)及水压试验。
　　(2)按美国石油学会APISPEC5CT1988年第1版规定作静水压试验、压扁试验、硫化物应力腐蚀开裂试验、硬度试验(ASTME18或E10最新版本规定进行)、拉伸试验、横向冲击试验(ASTMA370、ASTME23和有关标准最新版本规定进行)、晶粒度测定(ASTME112最新版本或其他方法)。
6、主要进出口情况
(1)石油套管主要进口国家有：德国、日本、罗马尼亚、捷克、意大利、英国、奥地利、瑞士、美国，阿根廷、新加坡也有进口。进口标准多参照美国石油学会标准API5A，5AX，5AC。钢级是H-40，J-55，N-80，P-110，C-75，C-95等。规格主要为139.77.72R-2，177.89.19R-2，244.58.94R-2，244.510.03R-2，244.511.05R-2等。
　　(2)API规定长度有三种：即R-1为4.88～7.62m，R-2为7.62～10.36m，R-3为10.36m至更长。
　　(3)部分进口货物标有LTC字样，即长丝扣套管。
　　(4)从日本进口套管除采用API标准外，还有少部分执行日本厂方标准(如新日铁、住友、川崎等)，钢号是NC-55E，NC-80E，NC-L80，NC-80HE等。
(5)在索赔案例中，出现过黑扣、丝扣损伤，管体折叠，断扣和螺纹紧密距超差，接箍J值超差等外观缺陷及套管脆裂、屈服强度低等内在品质问题。
7、包装
　　按SY/T6194-96规定，国产套管应以钢丝或钢带捆扎。每根套管及接箍螺纹的露出部分均应拧上保护环以保护螺纹。
　　8、其他
　　按美国石油学会标准APISPEC5CT1988年第1版，套管钢级分H-40、J-55、K-55、N-80、C-75、L-80、C-90、C-95、P-110、Q-125共10种。
　　套管应带螺纹和接箍供货，或按下述任一管端形式供货： 平端、圆螺纹不带接箍或带接箍，偏梯形螺纹带接箍或不带接箍， 直连型螺纹、特殊端部加工、密封圈结构。
其他材料选择：
35CrMo油管；20CrMo、37Mn5调质油管。
4.1.3石油套管强韧化热处理工艺
27MnCrV套管强韧化热处理工艺：
27MnCrV是生产TP110T钢级石油管套的新型钢种，常规生产TP110T钢级石油管套钢种是29CrMo44和26CrMo4。相对于后两者，27MnCrV含有较少的Mo元素，可以极大地降低生产成本。然而采用正常的奥氏体化淬火处理工艺生产27MnCrV后存在明显的高温回火脆性，造成冲击韧性偏低且不稳定。
　　解决此类问题通常采用两种方法处理：一是采用回火后快速冷却的方法避免高温脆性，获取韧性。、二是亚温淬火法通过钢种的不完全奥氏体化以有效地改善有害元素及杂质，提高韧性。第一种方法，对热处理设备要求相对严格，需要添加额外成本。
　　27MnCrV钢的AC1=736℃，AC3=810℃，亚温淬火加热温度在740-810℃之间。亚温淬火选取加热温度780℃，淬火加热的保温时间15min；淬火后回火选取温度630℃，回火加热保温时间50min。由于亚温淬火在α+γ两相区加热，在保留部分未溶解铁素体状态下进行淬火，在保持较高强度的同时，韧性得到提高。
　　同时低温淬火较常规温度低，减小了淬火的应力，从而减小了淬火的变形，这样保证了热处理的生产的顺利操作，而且为后续的车丝加工等提供了很好的原料。
　　目前该工艺在天津钢管的管加工厂已得以应用，质保数据表明，热处理后的钢管屈服强度Rt0.6在820-860MPa，抗拉强度Rm在910-940MPa，冲击韧性Akv在65-85J间，抗毁性能100%合格。数据表明，27MnCrV钢管已是相当优质的高钢级石油套管，另一方面也表明了亚温淬火工艺是钢制品生产中避免高温脆性时的一种极好方法。
35CrMo：T265
850～870℃油冷、600～660℃回火；调治硬度HB：250～280。
4.1.4螺纹的选型
该项目生产的各类油管接箍，主要用于油气井的钻采及油气的输送。承受屈服强度Rt0.6在820～860MPa；抗拉强度Rm在910～940MPa；冲击韧性Akv在65～85J间；抗毁性能100%合格。
参照上述技术指标，针对使用条件，本工程选择锯齿形螺纹。
4.1.5金属表面处理
表面处理的目的是增强金属表面的耐蚀性和硬度，表面处理液由油田专供，具体材质油田保密。工艺路线为：
工件去除污垢 用5%的盐酸酸洗 用60℃金属液侵镀120～150分钟 检验 提活空干 去污防腐 包装入库。
4.2消耗指标
4.2.1原辅材料及能源消耗指标见下表
表4-1 原辅材料及能源消耗指标
序号
产品名称
型 号
材质
单位
单耗/kg
一
原材料

1
锯齿螺纹接箍
31/2″
N80
件
7
2
锯齿螺纹接箍
41/2″
N80
件
11
3
锯齿螺纹接箍
41/2″
35CrMn
件
11
4
锯齿螺纹接箍
51/2″
N80
件
15
5
锯齿螺纹接箍
7″
N80
件
28
6
油管接箍
27/8″
37Mn5
件
5
7
油管接箍
31/2″
37Mn5
件
6
8
套管
23/8″
20CrMn
件
1.6
9
套管
27/8″
20CrMn
件
2
10
套管
3″
20CrMn
件
1.5
二
辅助材料

1
盐酸
31%

件
0.02
2
侵镀金属液

t
2.06
3
热处理机油
20#

t
10.00
4
电焊条

20CrMn
t
20.00
三
能源

1
电

万Kw
18/年
2
运输柴油

t
3/年
3
供暖煤

t
105/年

4.3工艺流程
4.3.1工艺概述：
按产品加工图编制工艺文件；按工艺文件编制外购工配件清单，按工艺文件核算原辅材料消耗、工时消耗、能源消耗定额；按工艺配置设备及工量刃具；按工艺文件设计、加工配置工装卡具；按工艺文件准备试验、检验设备及工具；按工艺文件下达生产通知和检验单。
按工艺文件分工步加工、检验，检验合格后转下道工序（每道工序要防腐）；全部零部件检验合格后（含外购外协件）进行装配，成品检验、性能试验、包装、出厂。
4.3.2工艺流程
机电产品加工生产组织按照工艺流程顺序进行，并按标准化流水作业形式组织实施。工艺流程见下图
施 工 图

探伤检验
焊接成型
调直组对
排版下料
工艺设计

工艺装备
回火处理
装配调试
产品检验
机械加工

表面处理
性能实验

包装出厂
整体检测

图4-1 工艺流程图
4.4质量管理
该公司以ISO9001：2008（GB/T19001-2008)质量管理体系认证，质量管理执行认证文件(质量管理手册、程序文件、作业指导书)为质量管理目标，加强质量管理，以质量为生产流程的否决权。
4.5工艺设备见下表
表4-2 建设项目设备明细表
序号
名 称
型号规格
产地
单位
数量
一
原有设备

10
1
立式升降台铣床
X52K

台
1
2
普通车床
CA6140

台
1
3
管子螺纹车床
Q1319/2000

台
1
4
立式钻床
Z5150A

台
1
5
压力机
100t

台
1
6
带锯床
GB4025

台
1
7
箱式电炉
45kw

台
1
8
侵镀设备
含酸洗槽

套
1
9
检测设备

套
1
10
五十铃客货
1.25T
重庆
台
1
二
新增设备

29
1
加工中心
JGZX-GB-5632
日本
套
1
2
加工中心
KTTR-Ⅲ
德国
套
1
3
数控铣床
GWA8830
沈阳机床
台
1
4
数控车床
CYK6140/1000
云南机床
台
1
5
车床
CA6142A/4000
沈阳
台
1
6
车床
CA6141B/3000
沈阳
台
2
7
车床
CA6140B/1000
沈阳
台
10
8
摇臂钻床
Z3050*16/1
沈阳中捷
台
1
9
平面磨床
M7120
南通机床
台
1
10
外圆磨床
M1332B
上海机床
台
1
11
插床
DKY600
南通机床
台
1
12
多功能直流焊机
ZX6-250
上海勃兴
台
2
13
线切割
DK7763
上海
台
2
14
软件管理平台
管家婆
成都
套
1
15
绗吊
10t×18m=1部；2t×20m=2部
部
3
三
配变电设备
变、配电设备；电缆、桥架
套
1

第五章 原辅材料来源，生产规模及产品方案
5.1原、辅材料及来源
5.1.1主要原材料
N80 鞍钢、宝钢
37Mn5 鞍钢
20CrMn 太原、抚顺钢厂
5.1.2辅助材料
31%盐酸 营口
侵镀材料 辽河油田
电焊条 上海
5.2能源供应
5.2.1水
该项目耗水：生产循环补充新鲜水20t/a；生活用水2000t/a，由新立镇自来水公司供给。
5.2.2电
该项目耗电：75kw/h； 18万kw/a，由新立农电所供电。
5.2.3暖
本工程生产、生活供暖由自建0.7T热水锅炉采暖供热，取暖面积3180㎡，年供热耗煤105t。
5.2.4耗油
年车用柴油3t。
5.3原辅材料及能源消耗见下表

表5-1 原辅材料及能源消耗表 单位：万元/t
序号
产品名称
型 号
材质
单位
数量
单耗/kg
总耗
单价
金额
一
原材料

178500

860.96
1
锯齿螺纹接箍
31/2″
N80
件
4000
7
28.0
0.97
27.16
2
锯齿螺纹接箍
41/2″
N80
件
30000
11
330.0
0.97
320.10
3
锯齿螺纹接箍
41/2″
35CrMn
件
10000
11
110.0
0.75
82.50
4
锯齿螺纹接箍
51/2″
N80
件
2500
15
37.5
0.97
36.38
5
锯齿螺纹接箍
7″
N80
件
2000
28
56.0
0.97
54.32
6
油管接箍
27/8″
37Mn5
件
20000
5
100.0
0.69
69.00
7
油管接箍
31/2″
37Mn5
件
10000
6
60.0
0.69
41.40
8
套管
