LED显示屏招标文件.doc

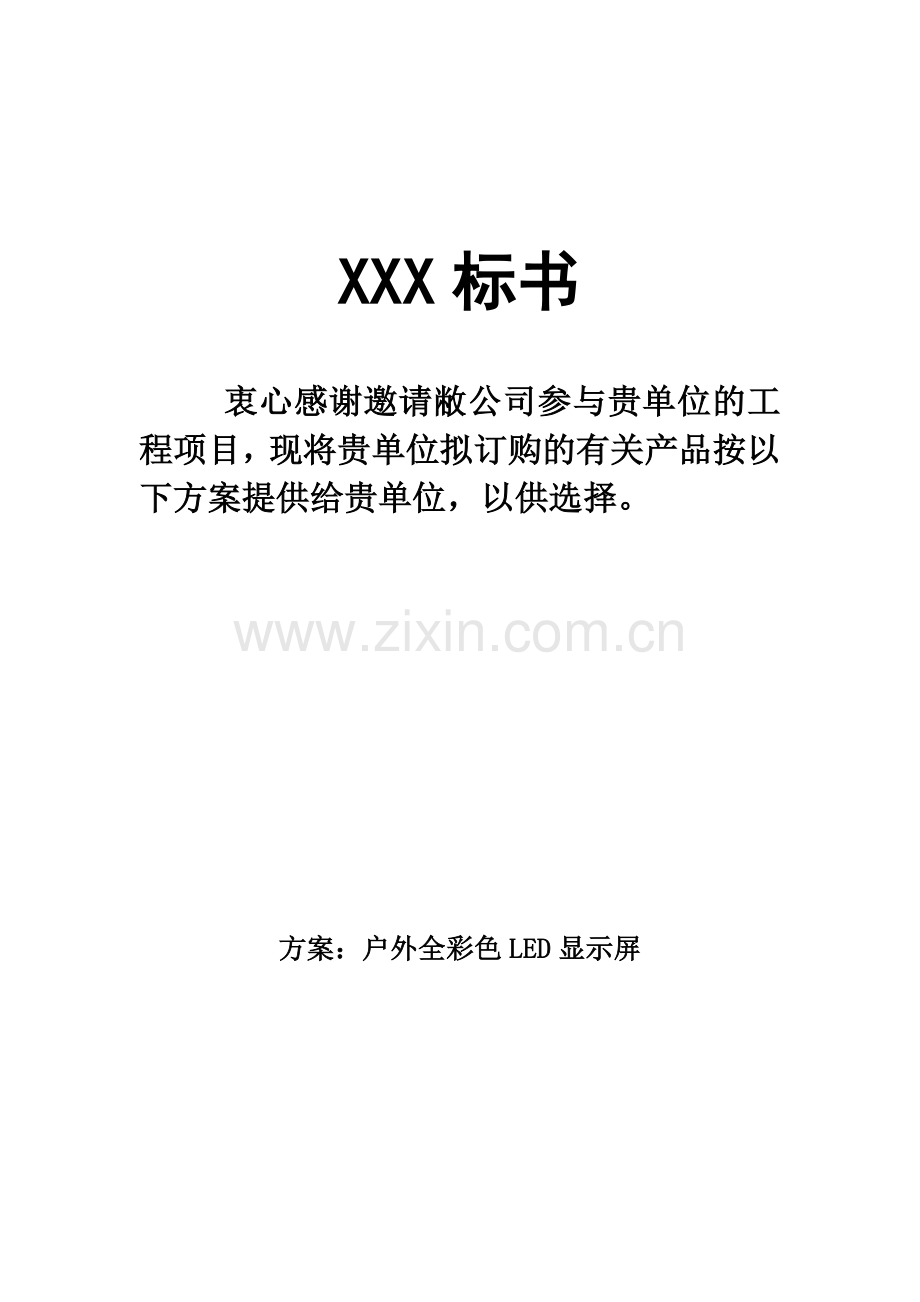

XXX标书

衷心感谢邀请敝公司参与贵单位的工程项目，现将贵单位拟订购的有关产品按以下方案提供给贵单位，以供选择。

方案：户外全彩色LED显示屏

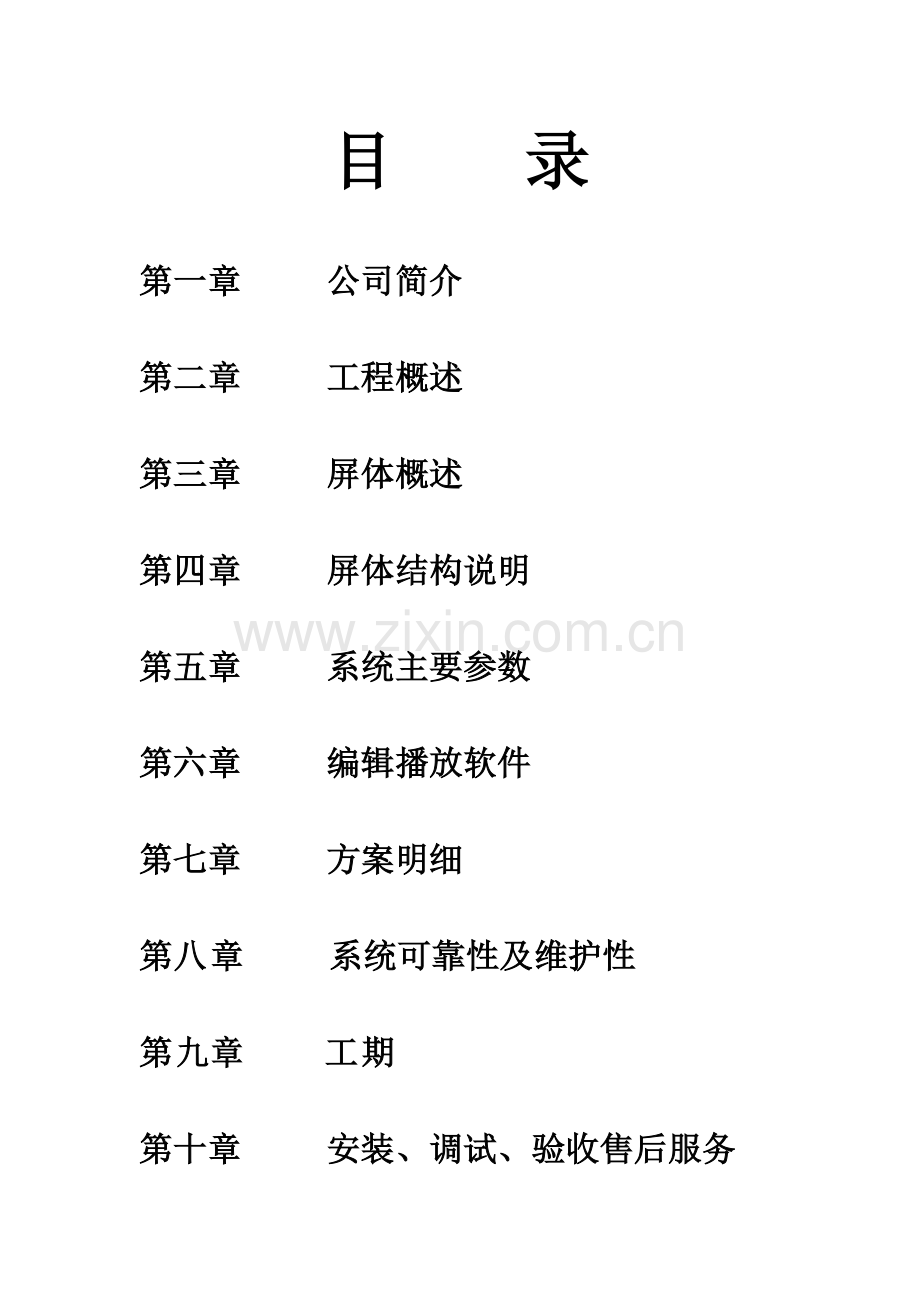

目 录

第一章 公司简介

第二章 工程概述

第三章 屏体概述

第四章 屏体结构说明

第五章 系统主要参数

第六章 编辑播放软件

第七章 方案明细

第八章 系统可靠性及维护性

第九章 工期

第十章 安装、调试、验收售后服务
公司简介

XXXXXXXXXX公司是专业从事LED光电子产品的开发、生产、销售、服务为一体的高新技术企业，近几年的生产、经营历史，使本公司拥有专业的管理人员和生产技术人员，先进的生产设备一流的质量管理，雄厚的技术实力，一大批资历深厚、兢兢业业的科研人员。
XXXXXXXXXX公司拥有规模庞大的LED点阵、数码管、高档发光二极管、光电应用产品、电子万年历、PCABS合金封装注塑等数家合作生产厂。
公司以人为本，弘扬“团结、忠诚、开拓、进取”的企业精神，坚持“质量第一，客户第一，信誉第一”的经营原则和服务宗旨。竭诚为广大客户提供优质高效的服务。欢迎海内外用户莅临惠顾。

公司多年从事LED研制、开发和生产，到目前已经形成了一系列LED显示产品：
系列LED显示产品：
· 红外遥控及计算机控制单色、彩色条形显示屏
· 红外遥控及计算机控制数码显示屏
· 单色图文显示屏
· 交通灯系列
· 三色（红、绿、黄）图文显示屏
· 点阵和数码管混合显示屏
· 双基色（红、绿）多媒体视频同步显示屏
· 三基色（红、绿、蓝）多媒体视频同步显示屏
· 动态条屏、电子万年
· 公司自行开发多种软件，以适应社会网络化的快速发展，满 足用户的需要。
本产品采用LED三基色像素管组成，可显示动画、图像、文字信息等，主要适用于体育场、大型广场、电信、银行、大型商场、火车站、汽车站及政府部门等的宣传、引导服务、公告发布及广告、信息的显示，可与网络联结，实时显示各种以上信息。整个项目系统以控制计算机为控制、处理编辑、传输中心、采集播放内容，不论是自己制作的二、三维动画片、广告还是网络传输来的信息，或是外围设备播放的内容，经过传输系统，都可同步显示在LED显示屏上，支持电脑显示器模式。整个系统由显示屏体、控制计算机系统、传输系统、音视频设备、供电系统、软件、固定框架部分组成。
整屏驱动电路采用世界领先的LED专用超大规模集成电路作控制，控制信号在显示卡上直接截取显示数据，转换到LED显示屏相对应的实时数据，实现控制监视器到LED屏幕的同步映射。整屏效果与显示器完全一致，与PC使用的硬件和软件均无关，是标准的多媒体结构。软件控制系统可实现对所显示的各种内容进行编辑、排版和剪接，对整个显示系统数据库进行管理和维护。

第二章 工程概述
一、 工程概述
LED电子显示屏系统是一整套工程化、系统化的高技术产品。以其亮度高，影响效果好，显示内容多样，显示方式丰富，故障少，能耗低，使用寿命长，性能价格比高等优点，作为新一代的显示媒体，已广泛应用于各行各业。
显示屏以计算机为处理中心，屏幕的显示内容与计算机屏幕演播窗口的内容实时同步。由于采用了先进的多媒体技术和相应的控制软件，该系统完全能够完成指定的播放流程；可访问指定位置的信息发布文件，视频图像等信息。

我公司承制的显示屏系统工程主要优势有三点：
一、专用软件，可针对不同的行业信息，显示屏节目编辑、管理和播放的完全支持，整个系统设计为开放式、模块化结构。
二、具国际先进水平的LED显示屏制造技术和丰富的工程经验。有高品质的LED显示屏和简洁的通讯接口。
三、在实时信息发布系统中以控制电脑为核心，实现信息的实时同步是、显示。

二、工作环境分析
水：设备能抵御来自各个方向的溅水。
尘埃：外场设备经常在大量尘埃之中工作
腐蚀性或污染性物质：外场设备易遭受环境腐蚀或污染，尤其是汽车废气和粉尘等。
电磁、静电荷电源：包括由于金属构建物、附近的高压、低压电源级无线电设备造成的计生电流、感应电流、电磁辐射和静电作用。
太阳辐射：室外设备长期承受太阳辐射。
风力：安装的设备能抵抗36m/s风速条件下正常工作。

我们的优势：

显示屏的效果

1、色彩饱和度及高速刷新
色彩层次丰富：采用的进口原材料及镀金接插件有效地保证了我们显示屏的稳定运行，为广多媒体平台取得了客户信赖
LED与CRT的光电特性不同，CRT中的荧光粉在电子束的轰击下有一个较长时间的余辉，而LED得电光响应速度特别快，达到纳秒级。因此，LED显示屏对刷新频率的要求均比CRT显示器的要求高得多。
我们显示屏的画面刷新频率达到300帧/秒以上，换帧频率达到60帧/秒以上，整个画面无抖动、水波纹、频闪等不良现象。人们可以长时间舒适地观看显示屏，而没有疲劳感。
2、快速运动图像补偿
我们知道视频信号源是采用了隔行扫描方式，而LED显示屏则是按逐行方式进行显示的。在隔行向逐行转换中对静止画面和运动画面应采取不用处理方法才能既保证静止画面的清晰度，又去除运动画面的拉毛现象。我公司运用国际上最新的智能动态侦测法，对每一帧图像进行实时检测识别出每一帧画面是静止图像还是运动图像，然后运用不用的数学模型进行实时处理，确保画面处于动态最佳状态。
3、节电系统
我们的显示屏提供了独家的PFC电源功率因数校正系统，我们显示屏100平米的最大功耗只有50KW（普通为100KW），平均功耗在20KW（普通的约60KW），年节电146000度（每天10小时计），节约电费146000元，大大节约了电力消耗和后期费用。
显示屏是一个较大的电子设备，良好、安全的配电设备是系统实现可靠工作的重要条件之一。视界光电配有专用的配电系统。
我们为了方便用户对LED显示屏的使用，进一步提高系统的智能化管理和动力电源的集成度与稳定性，自主开发了“显示屏智能上电系统”。通过该系统可以实现对LED显示屏的远程遥控上电，实现定时开关屏体，极大的方便了用户的使用。此外，屏体采用“分步加电”的上电方式，既避免了负载对电网瞬间的冲击，又有效地保护了显示屏的工作元件，延长了屏体的使用寿命。
4、经受考验的防护措施
我们的显示屏能够有效地：
防雨水渗漏
防腐蚀
防潮湿
防电磁干扰

三、系统功能

显示系统一般由全彩屏屏体、计算机系统、大屏控制系统、视音频系统、配电系统、结构和外围设备几部分组成。
1、 显示屏
u 视频播放功能：可显示全彩色动态视频图像。可高保真转播闭路电视、实现高保真播放录像机、影碟机的视频图像，实现现场实时转播，精彩回放等功能。
u 播放计算机信息功能：可显示各种文字、图形、静态图片集动画等。
u 可灵活输入及播出多种信息。播出方式有左右流动、上下流动、左右推动、上下推动、旋转、放大缩小等20种以上的方式。
u 时钟显示功能：显示屏可以用软件实现时钟显示。
u 配有网络接口，可与计算机联网，共享网络资源；具有标准音频信号输出接口达到声像同步。
u 与计算机的CRT同步，实时显示CRT上指定的文字及图像，真彩色视频图像、电视、摄像、硬碟等视频信号的即时播放。
u 播放VCD、DVD和各种自制的视频信号节目，支持PAL、NTSC、VGA等各种制式。
u 可输入DVI、BIDEO、S-VIDEO等输入方式。
u 显示各种计算机信息、图形、图像及二、三维计算机动画，在同一屏幕上可以显示多种信息，如文字、图像、动画等，可任意进行编排。
u 有多种播出方式，如：换幅、展开、移动、空间转换、文字叠盖画面单/多行平移、单/多行上/下移、左/右拉、上/下拉、翻页、移动、旋转、缩小、放大、闪烁、开窗和滚动等方式。显示时间可任意调节，画面可循环显示。
u 支持多语言系统，有多种中文字体和字型可供选择。
u 通过CRT可模拟预显显示屏内容。
u 大型庆典、文艺活动、背景图像显示、新闻发布、通知、标语、广告信息显示。
u 配有声卡，具有声音接口，可与广播系统连接，达到声像同步。
u 通过计算机的操作可对显示屏的色彩和亮度做一定范围的调整。图像色彩柔和逼真、灰度丰富、层次感和立体感强。具有良好的白平衡，图像空间色彩自然。

第三章 屏体概述
欢迎您！
1、屏体有效显示面积：长 X米*高X米。
2、屏体显示行数，字数待定。
3、LED发光光模组块说明：
发光二极管采用进口发光管（红色芯片采用士蓝，纯蓝、纯绿采用美国）；

第四章 屏体结构说明
1、控制板
• 控制系统采用超大规模可编程门阵列器件，大大的简化控制电路设计，系统性能强，稳定性高。
• 采用硬件控制非线性校正技术，LED点阵恒流驱动方式，显示色彩均匀，清晰度高。
• 本系统的灰度等级为256级，三基色可显示16M 色。
• 采用数字信号差分传输方式，使显示屏长距离控制，信号不失真，不延时。
• 显示屏由微机控制,实时显示与CRT同步，逐点扫描。
• 屏体系统电路板使用表面贴片（SMT）器件。
• 多媒体视频系统具有强大的编缉、播放功能, 支持多画面，多功能区多种显示方式，可编排各种视频、数字、文字、图片、三维动画等信息，并可接收、播放TV、VCD、DVD、LD等视频信号。
• 通讯线采用8芯带屏蔽网专用高频信号传送线，控制系统配置多媒体视频专用软件。
• 显示屏底座根据客户要求由专业基建公司设计，承制。
2、开关电源
超薄形无噪声新星开关电源，性能可靠。
3、单元板简述
• 显示屏由LED显示单元板联级拼装而成，单元板与单元板之间采用刚性连接，平整性好，且易于安装及拆卸，屏体表面平整，显示管分布均匀，显示画面清晰，对比度高。
• 单元板在出厂前，可以预选校正所有点的亮度偏差，系统可以调整。
• 显示屏采用壁挂安装方式，基础可靠牢固，安装时前倾150，保证显示屏的正面观看角度和效果。
4、像素管封装
模块化设计，结构紧凑，安装、维护方便；像素封装技术：采用高温抗老化塑料作外壳，采用进口环氧树脂及PC料，用高压充氮封装，高温老化塑料保证耐用及不变形，可保证减少表面反光产生色紊乱干扰，封装好后放密封房间自然风干，保证不变形和减少吸附现象。
第七章 显示箱体结构设计合理，与像素管的接合处采用导轨内垫胶圈的排热方式进行紧固式密封；我公司专门为室外屏研制了双向对流散热方案。一路空调冷气输入，一路风扇热风排出，是目前国内独家首创，设计专用风道，彻底解决户外屏因高温而影响半导体元件和光电器件的技术指标改变。目的是既能通风散热，又能防雨水的飘入。全硬件实现，无需软件驱动，高速、可靠、直接，避免了软件的多层加载；显示屏亮度高，效果稳定、清晰无闪烁；所有可在计算机监视器上显示的图形均可在显示屏上显示出来，软件兼容性强；采用了非线性色差校正技术，显示效果佳，分辨率高、图文清晰，动画效果流畅，无马赛克现象；发光二极管为椭圆形结构，可视角度大，发光效果好，发光效率高。
5、反校正
LED的灰度是用点亮的占空比来控制的,它的亮度与驱动信号成线性关系。目前的视频信号都是经过g预校正的,如果直接将用于电视播放的视频信号送到LED显示屏上,将会引起LED显示屏灰度的畸变,所以我公司对LED大屏幕显示系统进行了反g校正，消除畸变。
6、降噪处理
传输媒介带来的噪声，以及模拟信号与数字信号转换的量化噪声,极大地影响了显示屏的视频显示效果,必须采取一定的降噪处理措施。我公司用大规模可编程集成电路开发了具有递归和中值滤波功能的LED控制系统,更好地改善了全色屏视频图象的观赏效果。
7、消除马赛克现象
l 对所有LED发光管进行亮度分档,整屏用同一档的管子。
l 所有元器件经过严格筛选,以保证器件参数的一致性。
l 模块平整度及加工精度严格控制,确保像素封装的精确定位。
8、LED显示屏的优点
目前市场上流行的大型显示器件有磁翻转显示屏、电视墙（CRT显示屏）、投影仪、荧光管显示屏、发光二极管（LED）显示屏、等离子（PDP）显示屏等。LED显示屏与其它显示屏相比，具有一些不能替代的技术优势：
· 使用寿命长：发光二极管的使用寿命在10万小时以上；
· 响应速度快：这是半导体器件共有的特点；
· 可视距离远：可视距离150米以上；
· 规格品种多：LED显示屏有室内的、户外的，有单色的、双色的、彩色的；
· 数字化程度高：全数字化，可实现高分辨率图形方式；
· 亮度高：可用于户外，如交通灯、防雾灯等；
· 可视角度大：室内显示屏可达160度。
9、控制室
控制室要求：
· 控制室面积不小于L*M=3m*3m
· 室内装修、吊顶，铺地板
· 室内有配电柜，各种设备的控制开头，漏电保护
· 有接地保护网，接地电阻＜欧姆
主要设备有：
· 操作台 电视机 档案柜 空调机
· 视屏播放设备（DVD、录像机等）
· 控制计算机
· 电源设备（UPS、电力控制柜）等
· 布局架构为；中央是操作台，前台为电视机，左右为机柜、后有空调机等。
控制室功能：
·通过屏幕控制计算机，编辑、排版、制作、发送显示屏所需显示的内容
·智能电力控制柜采用可编程控制器，实现屏幕按预选设定的程序自动开启与关闭、故障保护等（可选）；
·提供多种信号选择，可播放电视、录像、DVD、VCD、摄像机等视频信号；
·同时提供一路立体声音频信号，实现音、视频同步播放。

10、 配电系统
对显示屏体面积较大项目，供电系统是必不可少的。
· 按照用电安全规则，在屏体上加装避雷装置，设接地端。
· 同是为了满足三相平衡原则，必须按屏面分布方式供电。
· 屏体的开关电源供电单独设一配电箱，三相四线制。
· 控制计算机系统由常规照明电路供电。

36、光电参数 Ta=25℃
红色
参数名称
符号
测试条件
单位
最小值
典型值
最大值
发光强度
Iv
IF=20mA
mcd
/
2580
/
峰值波长
λP
IF=20mA
nm
/
640
/
半波宽度
Δλ
IF=20mA
nm
/
20
/
正向电压
VF
IF=20mA
V
/
1.8
2.6
反向电流
IR
VR=5V
µA
/
/
10
纯绿色
参数名称
符号
测试条件
单位
最小值
典型值
最大值
发光强度
Iv
IF=20mA
mcd
/
2500
/
峰值波长
λP
IF=20mA
nm
/
570
/
半波宽度
Δλ
IF=20mA
nm
/
30
/
正向电压
VF
IF=20mA
V
1.8
2.2
2.6
反向电流
IR
VR=5V
µA
/
/
10
纯蓝色
参数名称
符号
测试条件
单位
最小值
典型值
最大值
发光强度
Iv
IF=20mA
mcd
/
1200
/
峰值波长
λP
IF=20mA
nm
/
460
/
半波宽度
Δλ
IF=20mA
nm
/
35
/
正向电压
VF
IF=20mA
V
1.8
2.2
2.6
反向电流
IR
VR=5V
µA
/
/
10

第五章 系统主要参数

显示屏体主要技术指标参数表
项目分类
HP12.5
像
素
管
单
元
箱
像素组成
1R 1G 1B
物理点间距
Xmm
模组尺寸
20mm*20mm
模组显示分辨率
X
单点亮度
400-600mcd
1400-1800mcd
1000-1700mcd
最佳视距
≥15-100米
最佳视角
±120°垂直：±65°
连续失控点
主
要
技
术
参
数
平均功耗
≤700w /m2 （峰值） ≤300w/m2（平均值）
箱体尺寸
512*512mm
箱体显示分辨率
64*48
箱体重量
≤58 kg/m2
物理点密度
≥3906点/㎡
驱动方式
恒流驱动
扫描方式
1/4
离散失控点
≤万分之一
连续失控点
无
换帧频率
≥60HZ
刷新频率
≥360HZ
灰度等级
显示≥256级
白平衡亮度
≥7000cd/㎡
显示模式
VGA1024*768
亮度调节
满足自动及手动调节
数据传输
同步DVI输出
控制系统采用
PCTV +DVI显卡+主控+光纤传输或接入视频处理器
控制方式
计算机联网控制，屏幕与控制机显示器点点对应
工作电压
220V±10%
工作温度
-30℃-70℃
平均无故障寿命
≤5000小时
使用寿命
≥10万小时

第六章 编辑播放软件

多媒体网络电脑配置要求
· 内存必须有64M以上空间，硬盘10G以上。
· 主机具有PCI局部总线及ISA局部总线
· 主机具有100MHz或更高频率Pentium处理器
· Microsoft Window95/98/2000操作平台
· 输入设备：鼠标、键盘、软盘驱动器、光驱
· 网卡，MORDEM
· 本电脑专供显示屏使用，由专人操作，确保系统安全、稳定工作。
图形制作播放、艺术字型制作播放、二、三维动画片制作播放等功能于一体，界面美观友好，全中文菜单操作方便。其各项功能可由用户自由组合后，进行循环播放并自动切换，且各项均可分别实行定时、定速。
其主要特点为
·功能强大：多种显示方式，可以通过键盘、鼠标等不同的输入手段输入文字、图象等信息，文字可以放大、缩小、拷贝等编辑处理，图像可以通过软件的修改、编辑，有各种字体、字形、色彩选择，插入各种显示方式，各种编排可自由组合、定时，达到理想的显示效果；
·界面友好：全中文菜单，人机对话类型，操作简便，节目制作播放用鼠标点按即可。
·中文系统：本软件提供五笔、拼音、区位、英文、郑码、微软等常用汉字输入方式，用户呆根据需要任意选择输入方式，在WINDOWS、金山等任意中文系统中输入的中西文件都可直接调用，并提供宋、黑、仿宋、楷、隶书、幼圆等各种字体、字形，并提供在字的各种方向加边修饰，字色、边色可任意选，所选字属性均有示范，客户可直观判断所选属性是否合适，实现最后的艺术效果；
·丰富的显示方式：不同的显示方式使屏体每一幅图案、单调的文字更有吸引力，画面的动感，提供滚动、移动、中开、中合、闪烁、淡变、飞动显示、反白、百面窗、旋转、飘雪等多种不同的显示方式。
·二、三维动画：采用目前的通用软件，3DMAX 、COOL3D等制作，通过图象播放软件在显示屏上播放。
·广阔的视频扩展功能：可外接电视、录像、DVD等视频信号，视频窗口大小可在任意LED显示屏调整，图像更完整、清晰。
·简便的操作：本软件是一个包罗各中制作播放软件的大型软件包，各项功能可任意组合，制作成剧本播放，可定时循环自动播放；播放时可以单步播放；也可随时暂停，从暂停处重播放时间，方便使用。
·再编辑功能：本系统有一种全新的表现形式，就是对视频图像可以再编辑，如：叠加字幕、动画，以视频图像为背景，叠加其他图像。
·本系统控制电脑专供显示屏使用，由专人操作，确保系统安
全、稳定工作。
节目制作软件
1）、中文OFFICE2000专业版，含WORD97、PowerPointe、Excel。是目前最流行的图形、文字、表格、幻灯片制作的有力工具。PowerPointe提供在幻灯片放映时可以播放的音乐、声音和影片。
2）、ANI4.0和3D STUDIO MAX2.5是通用的二维三维动画制作软件，流行国际市场，具有3维建模、渲染、多种材料库选择，其图象制作非常逼真。在平面动画方面具有优秀的功能，适用制作一些简单的图形，比如一些卡通画等。
3）、PhotoShop软件，是十分强大的图片功能，支持多种图形文件，可得到专业级图像效果。
4）、AUTHORWARE软件能制作出各类图文并茂的交互式多媒体信息集成。
5）、采用其他制作软件：如果用户对其它一些图像制作软件熟悉，也可以使用，如CORELDRAW8.0。因我们的视频显示屏不受通讯协议的制约，可任意使用软件。
2、 屏幕播放软件
支持所有视频播放软件，该软件是专门用于LED节目的制作与播放，设计思想上的力求方便、实用，便于用户操作。
它的主要功能有：
·视频播放
·播放文件的制作
·文件的播放（可多窗口播放）
·文本文件的排版
·设计播放文件的次序
最终形成的是一个播放文件，这个播放文件仅包含一个定时任务。这一个任务是由若干个数据段构成的，每一个数据希包含若干个数据页，每一个数据磁包含若干个区域。播放时我们既可播放文件，也可播放选定数据段。十分强大的图片功能，支持多种图形文件，也得到专业级图像效果。
4．其他功能：
配有网络接口,可计算机联网，同时播出网络信息，具有声音接口，外接功放机和音响可达到声像同步。
第七章 方案

方案

设备名称
规 格
数 量
金额（元）
1
控制系统
TS全彩色专用
1套
包含
2
电源
5v60A
块
包含
3
显示屏
PH16户外全彩色
1R 1G 1B
Xm2
包含
4
边框、屏体固定结构
专用型材
包含
5
多媒体设备
防水音柱、功放、视频卡
包含
设 备 费 小 计

安装工程费
全额设备费
包含
运费
安装费中包含
包含
税金

包含
系统费用总计（含税）
设备费+安装工程费
XX

系统费用总计（含税）：X(大写)

第八章 系统可靠性及维护性

1、系统组成

1.1 采集卡
采集卡的主要功能是把高速的计算机(或多媒体卡上)的显示数据信号进行采集，经过调色板转换、降频传输到扫描卡。
1.2 扫描卡
扫描卡的主要功能是把从采集卡取来的数据进行缓冲、暂存 及格式变换，并把数据分区发送到显示板上进行显示。
1.3 显示板
显示板的主要功能是把扫描卡送来的显示数据通过行列译码后驱动LED模块以达到显示图形的效果。
2、系统应用
2.1采集卡直接与计算机相连，在不需要播放录象带及其它视源时，采集卡可直接与计算机显示卡相连。
2.2采集卡与多媒体卡相连在播放录象带、VCD、电视等场合，要加多媒体卡。
2.3 扫描卡与显示板相接扫描卡只需通过20芯的扁平电缆线与显示板连接即可。
3、系统可靠性
（1）元器件筛选
我公司在选用材料上非常小心谨慎，采用进口工业品级以上器件，像素管及模块经过级别筛选，淘汰一批杂色、混色、死点等，核心器件由我公司独立开发生产。
（2）元器件老化
所有元器件都经过72小时高温（80℃）老化，不合格产品淘汰。
（3）元器件测试
电流电压测试，保证系统在标准状态可靠范围内（±10%）正常工作。
（4）单元经贴片、波峰焊、加装屏蔽层后，经过电磁试验测试其电磁屏蔽性能，合格后出厂；开关电源是经过CE认证方可购买；控制电路板经过噪音干扰测试，合格后出厂。
（5）系统完全性措施
·强、弱电，通讯线分开布线，避免相互干扰。
·供电系统采用电源噪音滤波器，排除外界信号干扰。
·三相分开均匀布线，平衡电流分布。
·计算机地、逻辑地、模拟地、大电流信号地、小电流信号地、结构安全地、电源地分开走线。
·我公司所提供的系统，包括主要设备及器件在正确安装、正常使用和维护保养的情况下，能达到规定的性能和使用寿命。
4、系统工程的可维护性
（1）显示屏体由单元体组成，为标准模块设计，整个屏体由完全相同的单元体组成，可以互换，易安装、调试、维护；幕背后留有维修通道，方便安装、维护；
（2）控制系统的计算机网络调和相关弱电集中在控制室，方便日常操作。
5、操作和设备维护
集成芯片：MOTOROLA公司、PHILIPS公司、ST公司产品。
PCB电路板：中国深圳精正电子公司根据美国UL标准生产。
产品执行的标准
第八章 技术指标符合《LED显示屏通用规范》、《LED显示屏检测方法》
LED显示屏检测与分类方法
a）SJ/T11141 LED显示屏通用规范
c）GB2421 电工电子产品基本环境试验规则 总则
d）GB2422 电工电子产品基本环境试验规则 名称术语
e）GB2423.1 电工电子产品基本环境试验规则 低温试验方法
f）GB2423.2 电工电子产品基本环境试验规则 高温试验方法
其他相关规范
显示屏检测使用的设备（出厂前）量角器、温度计、照度计、光强仪、光谱扫描色度计或光谱仪、彩色电视信号发生器。
显示屏检测内容（出厂前）
机械结构：外壳防护等级、平整度、像素间距精度电性能： 换帧频率、刷新频率、亮度变化率、像素失控点光学性能：亮度、亮度半角值、对比度、波长误差、均匀性、色坐标、灰度等级.
以上测试结果达到国家标准,方能出厂。标准详见上述“产品执行标准”,如《LED显示屏通用规范》、《LED显示屏检测方法》，SJ/T11141 LED显示屏通用规范……等
6、系统保护
LED显示屏设计中应充分考虑到显示屏环境使用因素，以保证显示屏长期、稳定使用，以下方面重点考虑：
· 显示屏防高温，在夏天可正常使用
· 显示屏防潮、防腐蚀
· 显示屏使用安全
1． 显示屏防高温措施
显示屏防高温工作主要在提高电路系统本身热稳性的同时，对屏体散热从两个方面采取措施：
1）最大限度降低电路系统的功率损耗，减少系统自身发热；
2）强制性的散热措施；
2．显示屏防尘、防潮、防盐雾措施
1）屏体采用全封闭结构，避免了潮气进入屏体内部；
2）电路板选用优质多层履铜箔玻璃层压板；
3）元器件的焊接，均采用波峰焊，保证焊接质量，避免虚焊，提高可靠性，也可防潮、防寒、防尘、防盐雾对屏体运行的影响；
3．显示屏防火措施
1）显示屏材料本身防火性能好；
2）屏体内部严格按国家有关标准设计、施工、杜绝安全隐患；
4．显示屏防雷措施
置架设避雷针用于避雷。
设置安全地线的作用是：
1）设备感应带电而造成电击；
2）绝缘破坏时，防止人身事故。
注：屏体不宜采用悬浮地（如变压器隔离）措施，因悬浮地容易造成触电危险。

第九章 工期

序号
工 作 项 目
工期(工作日)
1
显示屏控制板设计制作
2
2
显示屏结构设计制作
2
3
显示屏元器件采购
2
4
显示屏显示模块制作
2
5
显示屏软件编制测试
2
6
显示屏组装与调试
3
7
老化测试实验
5
8
现场布线、安装施工
3
9
现场安装调试
4
10
显示屏模拟运行并试运行
5
11
总工期
30左右

第十章 安装、调试、验收售后服务
1、硬件设备的安装、测试及验收方法
（一）屏体设备的安装
（1）多年的LED大屏幕经验，我公司培养了许多经验丰富的工程师，安装过许多不同规格型号、不同环境的LED显示屏，具有丰富的工程安装经验。
（2）在设备安装之前，首先检查设备的外观是否完好、附件是否齐全。并严格按照设备安装程序说明来安装。
（二）屏体设备的测试
第九章 我公司在接收到所订购的屏体设备原材料后，首先必须由品质部对原材料的灰度等级,亮度,波长等多项技术指标及设备性能进行测试。
第十章 在屏体生产组装完毕未出厂前，必须由我公司工程部负责，模拟现场情况进行测试，确保数据传输正常，所有像素点受控，并对整个系统进行连续48小时的老化，确保系统的工作稳定。
在现场安装过程中以及安装完毕后，我公司工程部人员必须对整屏进行现场调试，确保系统的正常运行。
（三）屏体设备的验收
1、验收机构
验收机构由贵公司和我公司相关工程人员组成。
2、验收项目
(1)硬件设备外观的完好,整洁程度。
(2)白平衡状态
(3)发光元素的色度及灰度的均匀
(4)视角的大小
(5)各色素的明暗分解能力
2、软件的测试及验收方法
2、软件的测试
(1)软件的测试计划
逐项简述被测试软件的功能、性能，输入和输出及有关质量属性。列出每一项测试内容的名称、进度安排及测试的内容和目的，一般包括以几项：
● 模块功能测试
● 软件接口正确性测试
● 用户界面正确性测试。
● 数据文件存取测试
● 运行时间测试
● 设计约束测试
(2)测试准备
说明在开始执行本测试计划之前必须完成的各项工作。
(3)测试主管机构
说明测试机构、负责人及其权限与职责。
(4)测试内容说明
测试内容说明包括：测试名称、测试进度、测试软件、测试环境、测试人员、测试资料、测试用例等。
(5)注释
以上各部分中没有规定的但又与测试有关的信息都可放入注释部分。
(6)评价
● 评价范围
说明所选择的测试用例能够检查的范围和局限性。
● 评价准则
说明用来评价测试结果的准则，允许的中断或停机的最大次数及程序运行版本等。
3、软件的验收
(1)验收机构
验收机构由贵公司和我公司相关软件人员组成。
(2)验收标准
符合软件设计书的功能要求。

系统总体性能及系统安全性能测试和评价方法
系统总体性能是整个贵公司LED显示屏项目设计是否合理、工程质量高低的最终体现，也是客户最关心之处。我公司有一整套科学
的测试和评价方法来保证系统的高性能、高可靠性。
1、系统总体性能测试
(1)测试计划
逐项简述被测在各种环境下系统运行及其性能要求。列出各种环境下测试内容的名进度安排及测试的内容和目的。一般包括以下几项：
● 系统的运行速度测试
● 系统的响应速度测试
● 系统的故障率测试
● 系统的兼容性测试
(2)测试准备
说明在开始执行本测试计划之前必须完成的各项工作。
(3)测试主管机构
说明测试机构、负责人及其权限与职责。
(4)测试内容说明
测试内容说明包括：测试名称、测试进度、测试软件、测试设备、测试环境、测试人员、测试资料、测试用例等。
（5）注释
以上各部分中没有规定的但又与测试有关的信息都可放入注释部分。
(6)评价范围
说明所选择的测试用例能够检查的范围和局限性。
2、系统总体性能评价
(1)从系统的结构和设备对系统进行原理性的分析评价。
(2)根据系统的测试报告进行分析评价。
3、系统安全性能评价
（1）对人体的安全性评价
防静电和漏电保护
（2）对屏的安全性评价
电流过载自保护
售後服务
1．质保期内，定期进行设备保养，检查电气设备和装置，并进行记录。
2．本公司在深圳的维修中心与分布全国各在的维护处，将保证在规定的响应时间内有专业人员到场维护。
3. 用户终身享有我公司最新软件的使用权，我公司将负责用户的升级服务，凡我公司的软件均可免费升级。
4. 公司还提供终生服务，在质保期过后，提供系统的维修、维护，保证系统的设计达到寿命。

目 录

1.目的 1
2.适用范围 1
3.工作内容 1
4.管理模式及组织机构 1
4.1管理模式 1
4.2具体职责 1
5. 采购程序的管理 2
5.1采购管理的原则 2
5.2设备的分类 3
5.3供应商名单的管理 3
5.4长周期关键设备的管理 4
6.退税设备的管理 5
附1：采购设备的风险等级评价系统 6
1.目的 7
2.范围 7
3.适用 7
4.定义 7
5.责任 7
6.执行 7
7.评价标准 7
8.等级分类 8
9.应用 8
10.附件 8
附2：设备、材料管理规定 11
1. 目的 11
2. 适用范围 11
3. 业主的职责 11
4. 管理程序 11
目 录
第一章 项目总论 - 1 -
§1.1项目简介 - 1 -
§1.2可行性研究的范围 - 2 -
§1.3编制依据 - 2 -
第二章 项目建设背景及必要性 - 3 -
§2.1橡胶密封件项目提出的背景 - 3 -
§2.2国家产业政策 - 6 -
§2.3项目建设的必要性 - 8 -
第三章 项目优势 - 11 -
§3.1市场优势 - 11 -
§3.2技术优势 - 16 -
§3.3组织优势 - 17 -
§3.4政策优势:关中—天水经济区发展规划 - 17 -
§3.5区域投资环境优势 - 17 -
第四章 产品介绍与技术介绍 - 20 -
§4.1橡胶密封件产品介绍 - 20 -
§4.2 产品标准 - 21 -
§4.3 产品特征及材质 - 21 -
§4.4产品方案 - 26 -
§4.5产品技术来源 - 27 -
第五章 项目产品发展预测 - 28 -
§5.1产品行业关联环境分析 - 28 -
§5.2行业竞争格局与竞争行为 - 33 -
§5.3竞争力要素分析 - 39 -
§5.4项目发展预测 - 41 -
§5.5竞争结构分析及预测 - 43 -
第六章 项目产品规划 - 47 -
§6.1项目产品产能规划方案 - 47 -
§6.2产品工艺规划方案 - 47 -
§6.3项目产品营销规划方案 - 51 -
第七章 项目建设规划 - 58 -
§7.1项目建设总规 - 58 -
§7.2项目项目建设环境保护方案 - 61 -
§7.3项目建设节能方案 - 65 -
§7.4项目建设消防方案 - 66 -
§7.5项目建设生产劳动安全方案 - 69 -
第八章 项目组织实施情况 - 73 -
§8.1项目组织 - 73 -
§8.2项目劳动定员和人员培训 - 74 -
§8.3项目管理与实施进度安排 - 77 -
§8.4工程招标 - 80 -
第九章 项目财务评价分析 - 82 -
§9.1项目总投资及资金筹措 - 82 -
§9.2项目财务评价依据及相关说明 - 83 -
§9.3 项目总成本费用估算 - 84 -
§9.4 销售收入、销售税金及附加和增值税估算 - 84 -
§9.5 利润分配估算 - 85 -
§9.6 借款偿还计划 - 85 -
§9.7现金流估算 - 85 -
§9.8不确定性分析 - 86 -
§9.9风险分析 - 88 -
第十章 项目经济、社会效益评价 - 90 -
§10.1经济效益评价 - 90 -
§10.2社会效益评价 - 90 -
第十一章 可行性研究结论与建议 - 91 -
§11.1研究结论 - 91 -
§11.2建议 - 91 -
