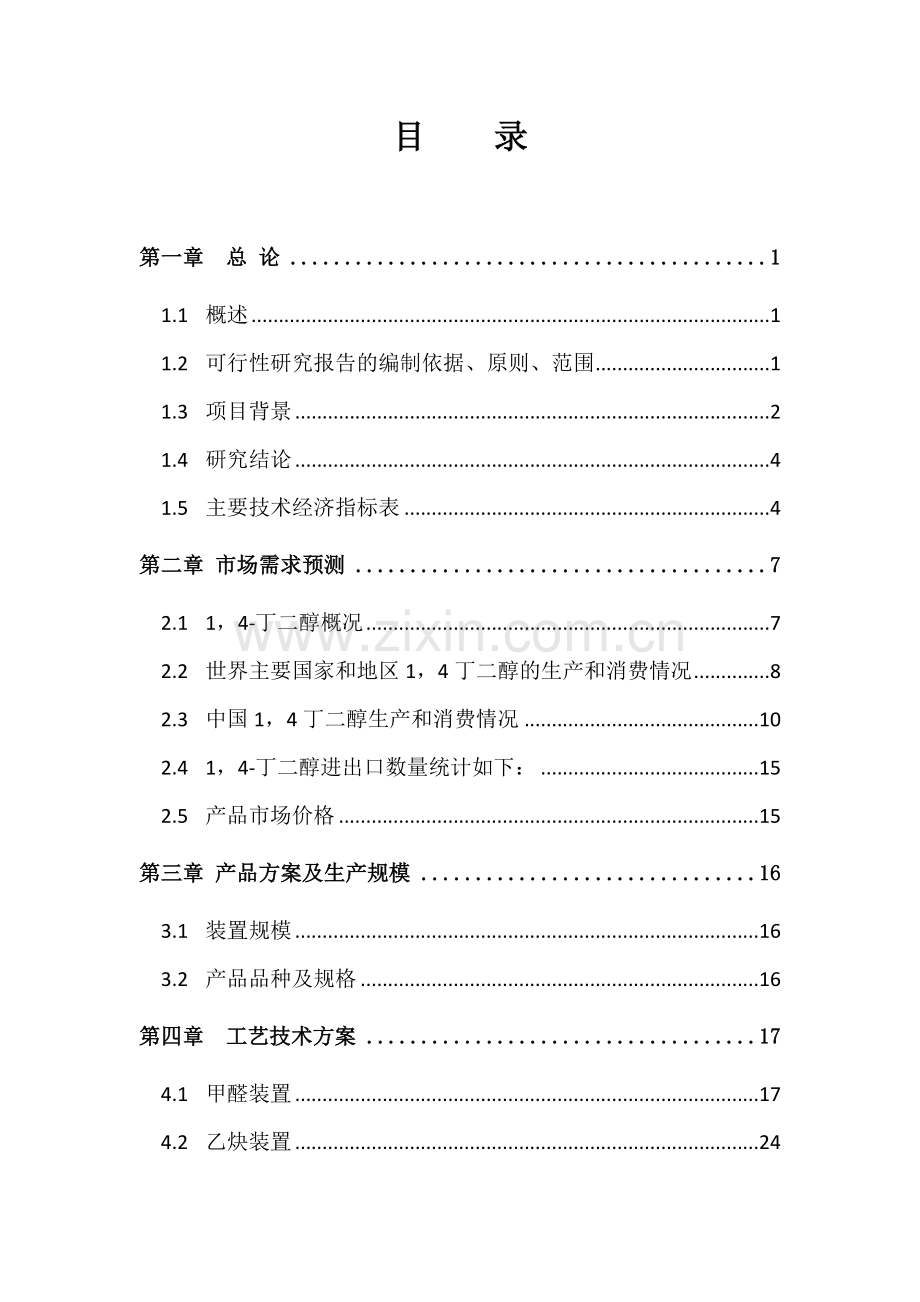

1、年产3万吨1,4-丁二醇项目可行性研究报告目 录第一章 总 论11.1 概述11.2 可行性研究报告的编制依据、原则、范围11.3 项目背景21.4 研究结论41.5 主要技术经济指标表4第二章 市场需求预测72.1 1,4-丁二醇概况72.2 世界主要国家和地区1,4丁二醇的生产和消费情况82.3 中国1,4丁二醇生产和消费情况102.4 1,4-丁二醇进出口数量统计如下:152.5 产品市场价格15第三章 产品方案及生产规模163.1 装置规模163.2 产品品种及规格16第四章 工艺技术方案174.1 甲醛装置174.2 乙炔装置244.3 氢气(H2)274.4 1,4-丁二醇(BDO
2、)284.5 自控技术方案41第五章 原材料、辅助材料及公用工程供应425.1 主要原材料、辅助材料规格425.2 主要原材料、辅助材料及公用工程供应来源435.3 公用工程供应情况44第六章 建厂条件和厂址方案456.1 厂址的地理位置及地质概况456.2 当地气象条件456.3 交通运输条件486.4 厂址方案48第七章 环境保护497.1 项目建设和生产对环境的影响497.2 环境保护措施方案51第八章 节能528.1 节能工作的重要性528.2 项目能耗指标528.3 节能措施53第九章 劳动保护与安全卫生559.1 设计原则559.2 设计依据559.3 公司现有安全生产概况559.
3、4 生产过程中主要危害因素分析569.5 设计中采用的安全防范措施579.6 安全卫生机构59第十章 消 防6010.1 设计依据6010.2 设计采用的消防标准及规范6010.3 火灾危险性分析6010.4 设计中预防火灾措施6010.5 消防措施61第十一章 工厂组织和劳动定员及人员培训6311.1 工厂体制及组织机构6311.2 生产班制和定员6311.3 人员来源和培训63第十二章 项目实施计划6512.1 实施概况6512.2 实施进度计划65第十三章 投资估算与资金筹措6613.1 总投资估算6613.2资金筹措67第十四章 财务评价6814.1成本费用估算6814.2财务评价68
4、14.1 基础数据6914.2 财务分析7014.3 评价小结71 第一章 总 论1.1概述1.1.1项目名称、主办单位及法人项目名称:年产3万吨1,4-丁二醇(BDO)项目主办单位:#宜化化工股份有限公司法人代表:#建设地点:#宜昌猇亭区编制单位:五环科技股份有限公司1.2可行性研究报告的编制依据、原则、范围1.2.1编制依据1)原化工部1997年8月颁布的化工建设项目可行性研究报告内容和深度的规定(修订本)。2)当前国家重点鼓励发展的产业、产品和技术目录。3)#宜化化工股份有限责任公司提供的基础资料。1.2.2编制原则1)结合#宜化化工股份有限公司的实际情况,新建3万吨/年BDO生产装置。
5、2)本报告在编制过程中按照国家、行业和地区的发展规划,以及国家的产业政策、技术政策的要求,对本项目的建设条件、技术路线、经济效益、工程建设、生产管理以及对环境的影响等各个方面作了分析对比,力求全面地、客观地反映实际情况。3)采用先进生产技术并注重生产技术的适用性。本项目生产装置及配套公用工程、辅助设施,都充分注意技术的先进性。技术的先进性不但体现在工艺流程、技术装备和控制水平上,而且同样体现在环境保护和工业卫生等各个方面。本项目采用已国产化的改良炔醛法工艺,该工艺先进成熟、副产品少、既节能又无环境污染。4)以经济效益为中心。经济效益是企业生存的命脉。因此,本报告编制过程中要特别注意充分利用电力
6、资源优势、水路运输优势,合理布局、节省投资、选用先进适用可靠的技术,降低消耗定额和减少定员以提高企业的经济效益。同时合理安排建设工期,做到工期合理有序,做到少投资,早见效益。5)严格贯彻国家对环保、消防、劳动安全等规范的要求。严格控制“三废”排放,落实“三废”处理措施,以保证达到国家和地方有关环境保护标准,并做到“三同步”,即环保效益、生产效益和经济效益同步增长。1.2.3可行性研究报告的范围本可行性研究的范围包括:项目提出背景、产品市场预测、产品方案、生产规模、工艺技术方案、主要原料、辅助材料、燃料的供应、公用工程和节能降耗措施、环境保护、劳动安全、工厂组织和定员、项目实施规划、投资估算、财
7、务和经济评价及可行性研究的结论。1.3项目背景1.3.1企业概况#宜化化工股份有限公司是全国520家重点企业之一,其前身系始建于1978年的宜昌地区化工厂。是全国大型合成氨生产企业之一,也是全球最大的季戊四醇生产厂家,综合实力居全国氮肥行业前列。 #宜化化工股份有限公司坚持以产品多元化为发展道路,产品涵盖化肥、精细化工、热电、盐化工4大领域。2005年公司生产规模为:合成氨45万吨/年、尿素60万吨/年、季戊四醇6万吨/年、聚氯乙烯12万吨/年、离子膜烧碱12万吨/年、盐酸4万吨/年、液氯6万吨/年。截至2005年末,公司总资产36亿元,在册员工2828人,其中各类专业技术人员568人。1.3
8、.2项目建设的必要性、有利条件和意义3万吨/年BDO项目采用以电石为原料的工艺路线。宜化集团下属子公司#楚星化工有限公司目前可年产20万吨电石,已外供15万吨-16万吨/年,仍富余约4万吨。BDO项目可利用这部分电石(3万吨/年BDO装置需约4万吨/年的电石),解决了以紧缺性资源石油或天然气为原料的BDO成本高、电石长期靠长距离外运的难题,可稳定BDO生产,降低BDO生产成本,提高竞争力,创造良好的经济效益。同时也为解决当地就业、促进地方经济发展做出积极贡献。建设年产3万吨BDO项目有利于调整公司产品结构,使产品向精细化转变,实现多种经营,提高企业竞争能力和抗风险能力;并有利于降低主导产品的生
9、产成本,为企业创造更可观的经济效益,促进#股份化工有限公司的进一步发展,因而建设该项目的意义很大。1.4研究结论(1)#宜化化工股份有限公司年产3万吨BDO项目的建设充分依托公司现有条件,调整公司精细化工产品结构,有利于进一步提高企业的经济效益和抗风险能力。(2)该项目的工艺技术先进、可靠,只有个别设备需进口,其余设备均可从国内采购。(3)本项目在正常生产情况下产生的废气、废水、废渣的量很少,通过治理达到国家规定标准后排放。 本报告研究结果表明,3 万吨/年1,4-丁二醇项目采用成熟的工艺技术,能耗达到国内先进水平,项目具有投资省、建设速度快、效益好的特点。产品成本低、运输方便、市场前景好。本
10、项目妥善考虑了1,4-丁二醇生产对环境的影响,减少三废排放量,又考虑了适当的三废治理办法,项目有较好的经济效益和社会效益,项目是可行的。1.5主要技术经济指标表表1-1 主要技术经济指标序号项目名称单位数量备注11,4-丁二醇装置规模t/a300002产品及副产品(1)产品商品量t/a30000(2)年操作时间h72003主要原材料用量(1)电石t/a34200(2)37%甲醛t/a60000(3)氢气t/a18004公用工程消耗量(1)循环水m3/h3000(2)新鲜水t/h7554万吨/年(3)电kWh/h20001440万度/年(4)蒸汽t/h35.425.5万吨/年5三废排放量(1)废
11、气kg/h10909.8(2)废水m3/h28(3)废液kg/h356废液含63%有机物,可焚烧处理(4)废渣t/a44127电石渣可用于生产水泥6运输量(1)运入量吨34200(2)运出量吨741277全厂定员人1208厂区占地面积亩2009总投资万元68773(1)建设投资万元59656(2)建设期利息万元5344(3)铺底流动资金万元113210年销售收入万元6000011年总成本万元3421012年均税前利润万元25790第二章 市场需求预测2.1 1,4-丁二醇概况2.1.1 1,4丁二醇的基本概况:简称:BDO别名:1,4二羟基丁烷英文名:1,4-putyleneglycol ;1
12、,4-butanediol;1,4-dilhydroxybutane结构式:HOCH2CH2CH2CH2OH分子式:C4H10O22.1.2 1,4丁二醇的产品性质1,4丁二醇为无色油状液体,可燃。溶于甲醇、乙醇、丙酮,微溶于乙醚,沸点235。熔点20.1,闪点(开口)121,相对密度(d 4-20)1.0171,点燃温度370;折射率1.446。2.1.3 1,4丁二醇的产品用途(1)1,4丁二醇是一种重要的有机化工和精细化工原料,是生产聚对苯二甲酸丁二醇酯(PBT)工程塑料和PBT纤维的基本原料;PBT塑料是最有发展前途的五大工程塑料之一。(2)1,4丁二醇是生产四氢呋喃的主要原料,四氢呋
13、喃是重要的有机溶剂,聚合后得到的聚四亚甲基乙二醇醚(PTMEG)是生产高弹性氨纶(莱卡纤维)的基本原料。氨纶主要用于生产高级运动服、游泳衣等高弹性针织品。(3)1,4-丁二醇的下游产品-丁内酯是生产2-吡咯烷酮和N-甲基吡咯烷酮产品的原料,由此而衍生出乙烯基吡咯烷酮、聚乙烯基吡咯烷酮等一系列高附加值产品,广泛用于农药、医药和化妆品等领域。(4)1,4丁二醇是生产聚氨酯人造革、聚氨酯弹性体和聚氨酯鞋底胶的重要原料。聚氨酯弹性体广泛用于牛筋鞋底、汽车实心轮胎、磨擦传动皮带等。2.1.4 1,4丁二醇的包装及贮运采用200升钢桶充氮密封包装,以火车或汽车槽车充氮密封贮运。此外,在密封包装和不遇热条件
14、下贮存时间不受限制,自然条件下,不爆炸、不自燃、但具可燃性。 山西三维以槽车汽运为主,小部分采用铁桶小包装。据四川天华销售公司李经理介绍,该公司产品部分采用船运至沿江市场。若我公司采用船运方式,则较四川天华有距离和时间上的优势。2.2 世界主要国家和地区1,4丁二醇的生产和消费情况2.2.1世界1,4丁二醇主要生产厂商情况公司名称2001年产能kt/a2006年产能kt/a原料路线国家或地区产地DuPont110110乙炔美国TXBASF136136乙炔美国LAISP350乙炔美国TXLyondell5151环氧丙烷美国TXSISAS100100顺酐比利时FeluyBASF190190乙炔德国
15、LuduigshaISP90100乙炔德国MarlIdemitsu-BASF2525乙炔日本千叶三菱化学50100丁二烯日本YokkaichiTonen3030顺酐日本KawasakiBP6363正丁烷美国OHBP0163正丁烷美国TXSISAS100100顺酐比利时Lyondell0120环氧丙烷荷兰台湾水泥3030顺酐中国台湾BASF5050丁二烯韩国蔚山BASF-Malaysia0100顺酐马来西亚南亚4040丁二烯中国台湾台湾Dairen3070丙烯醇中国台湾沙特50顺酐沙特合计1,0201,650从上表可以看出,今后五年里世界1,4丁二醇将继续有大的发展,其生产能力将从2001年的1
16、02万吨增长到2006年的165万吨,年均增长率高达10%。2.2.2世界主要地区和国家1,4丁二醇的消费情况单位:kt 美国西欧日本THF1655948PBT745532GBL7030-PU173111其他1215合计338190912.3 中国1,4丁二醇生产和消费情况2.3.1国内生产装置和生产能力生产厂家生产能力(万吨)备注山西三维集团股份有限公司7.5山东佳泰石油化工有限公司3.0山东胜利油田石油化工有限公司2.0四氢呋喃2kt/a四川天华股份有限公司2.5上海吴淞化工厂2.01995年扩建沈阳东北制药厂0.5荆门化工厂0.3山东鲁南化工厂2.0四川南充化工厂0.3合计20.22.3
17、.2 未来中国大陆BDO在建和拟建项目统计分析如下表:公司名称生产规模投产时间生产方法山西三维股份有限公司7.502008年第一季度Davy顺酐法云维集团2.502008年炔醛法新疆美克集团公司62008年第二季度ISP炔醛法中国蓝星总公司5.52008年Davy顺酐法中国大庆油田6.52009年正丁烷/顺酐法陕西煤业化工集团62008年-2009年Reppe法福建湄洲湾氯碱厂32009年Invista炔醛法总产能37以上项目若按期投产2009年将增加37万吨的生产能力,总产能可达到57万吨左右。2.3.3国内BDO主要生产厂家概况2.3.3.1山西三维集团股份有限公司该公司系国家大型一类高科
18、技化工企业和山西省36户优势企业之一。连续五年进入全国化工企业500强,其前身山西维尼纶厂始建于1970年,1996年改制,1997年6月山西三维A股在深交所上市,公司拥有洪洞和太原高新技术园区两个生产基地,占地1500余亩,在册员工3600人,资产总值44亿元。该公司在消化吸收美国先进技术的基础上,开发建设的年产2.5万吨1,4-丁二醇项目,于2001年投入运行后,经过几年的生产实践、扩产改造,已形成了一整套具有自主知识产权的生产工艺技术,产能已达3万吨。2006年公司第二套1,4-丁二醇生产装置建成投产。至此,该公司1,4-丁二醇生产能力已达7.5万吨。2.3.3.2山东佳泰石油化工有限公
19、司该公司采用现代高新技术,充分利用胜利油田的产品资源优势,以开发和生产高附加值的精细化工产品为主,年产顺丁烯二酸酐(顺酐)15000吨、1,4-丁二醇20000吨、四氢呋喃2000吨、-丁内酯5000吨。产品均符合国际标准,其各项性能指标优于国内同类产品,并通过ISO9001:2000国际质量体系认证。2.3.3.3山东胜利油田石油化工有限责任公司山东胜利油田石油化工有限责任公司拥有东营胜化精细化工有限公司和山东东港精细化工有限公司两个合资公司,总资产约6.5亿元人民币。本公司拥有一批高素质的专业技术人才,引进和吸收国内外的先进技术,建成国内最大的顺丁烯二酸酐(顺酐)和1,4-丁二醇两套生产装
20、置,其中顺酐装置选用了美国鲁姆斯(LUMMUS)公司和意大利阿鲁休斯(ALUSUISSE)公司联合开发的阿尔玛(ALMA)工艺技术,规模为15,000吨/年;1,4-丁二醇装置引了英国克瓦纳公司(KVAERNER)MARKII工艺技术,规模为1,4-丁二醇10,000吨/年。四氢呋喃2,000吨/年。其产品均符合国际标准要求。我国1,4丁二醇的消费主要集中在PBT、PU、THF、BGL等方面。2000年消耗1,4丁二醇约为4万吨,其中PBT约消费1.5万吨,占37%;PU约6000吨,占15%;THF7500吨,占19%;GBL6000吨,占15%。到2005年1,4丁二醇的消费量达7.5万吨
21、左右。2.3.4 1995-2005年我国1,4丁二醇消费情况应用领域1995年1996年1997年2000年2005年增长率%PBT550069379819150003500018.5 %PU20002300300060001100012.9%THF4100500054007500120009.8 %GBL420050005200600076004.8 %其它4100430050005500940011.3 %合计199002353728419400007500013.4 %2.3.5我国1,4丁二醇主要应用领域的消费情况2.3.5.1聚对苯二甲酸丁二醇酯(PBT)PBT是我国目前1,4丁二
22、醇的最大的消费领域。九十年代以来随着我国电子、电器工业的发展,PBT得到大量应用,几乎50%的PBT用于这方面。近几年PBT在汽车部件上的应用也有了较大发展,占PBT总消费量的10%-15%。随着我国汽车业的发展和零配件的国产化,预计其消费量还将进一步增长。当前我国PBT的主要生产厂有仪征化纤工程塑料厂、岳阳化工总厂、北京泛威公司、南通合成材料厂等九家生产厂,总能力约4.5万吨/年。目前国内PBT的主要原料1,4丁二醇基本依赖进口,因此其生产成本受国际市场影响较大。国产PBT由于受进口PBT的竞争开工率不足,只有50%左右。预计到2005年PBT的生产能力将达到7-8万吨,需消费1,4丁二醇约
23、3.5万吨左右。2.3.5.2聚氨酯(PU)在PU方面1,4丁二醇主要用于合成革、鞋底料及弹性体等。改革开放以来我国先后引进和合资建设了50多条生产线,主要有烟台合成革厂、华大化学、中山新兴聚氨酯制品有限公司、三明元发树脂有限公司等。2000年我国PU制品的产量已到80万吨左右,消费1,4丁二醇约6000吨。根据国内PU 的发展趋势,预计到2005年国内PU制品将达到120-130万吨,将消费1,4丁二醇约1.1万吨。丁内酯(GBL),目前我国GBL的生产厂家有20家左右,生产能力约6000吨/年。主要生产厂有南京金龙化工厂、江苏泰兴延龄精细化工厂、濮阳市运丰化工厂、常州曙光化工厂、上海十五制
24、药厂、成都宗庆化工厂、山东新泰化肥厂等。我国GBL主要用于生产N-甲基-2-吡咯烷酮(NMP)、2-吡咯烷酮、N-乙烯基-2-吡咯烷酮(NVP)、聚乙烯基-2-吡咯烷酮(PVP)等,其中N-甲基-2-吡咯烷酮占GBL总耗量的50%左右。目前国内GBL生产有多种原料路线,估计2000年国内生产GBL约耗用1,4丁二醇6000吨,2005年预计需1,4丁二醇7500吨左右。2.3.5.3 四氢呋喃(THF)目前国内THF主要用于医药和PTMEG的生产,但国内现有生产能力仅5000吨左右,每年需进口THF约5000吨。国内THF的主要生产企业有上海吴淞化工厂、东北制药厂、江苏扬州化工厂、上海宝山四方
25、化工厂、浙江仙居化肥厂,以及齐齐哈尔市前进化工厂等。目前我国THF的主要下游产品PTMEG国内还无工业化生产装置,国内的氨纶生产厂全都使用进口产品。我国主要的氨纶生产厂有烟台氨纶厂、连云港氨纶厂、广东鹤山氨纶厂、上海DUPONT合资厂等,生产能力合计约7000吨,由于氨纶具有良好的性能,目前在很多织物中加入3-5%的氨纶可大大改善其穿着性能,预计今后几年我国氨纶会有较大的增长,2005年生产能力将达到1.2万吨。估计2000年国内生产THF消费1,4丁二醇约7500吨,到2005年将达到1.2万吨左右。成为仅次于PBT的第二大用户。2.4 1,4-丁二醇进出口数量统计如下:时间2005年200
26、6年2007年1-11月进口量(吨)137265124291164239出口量(吨)6984794992142.5产品市场价格除我国采用乙炔为原料以外,国外大多以石油为原料生产BDO,成本居高不下(13000元/吨以上),销价一直处于高位。2007年以来,BDO市场均价在22000元/吨以上,目前价格26000元/吨。第三章 产品方案及生产规模3.1装置规模(1)装置规模: 3万1,4-丁二醇(BDO)吨装置(2)年操作时间:7200小时3.2产品品种及规格 指标名称丁二醇纯度色度水分羰基值1,4-丁二醇99.5%10APHA0.030.1mg KOH/g第四章 工艺技术方案4.1 甲醛装置4
27、.1.1 工艺技术方案选择4.1.1.1 原料路线确定的原则现在工业化生产装置以甲醇为原料生产甲醛,历史上曾采用过的以天然气为原料直接氧化制甲醛和以二甲醚为原料制甲醛的方法已基本淘汰。4.1.1.2 国内外工艺技术概况4.1.1.2.1国外技术水平经过多年的发展,目前世界上甲醛工艺技术路线主要是甲醇气相氧化脱氢法,有两种基本的催化工艺,即银催化剂催化工艺和金属氧化物催化工艺,统称为银法和铁钼法。其中银催化剂又分为浮石银和电解银两种。(1)银法银法有两种不同的流程,一种是带有甲醇蒸馏回收流程,称为甲醇循环工艺,另一种是不带甲醇蒸馏回收流程,称为非甲醇循环工艺。a. 甲醇循环工艺甲醇循环工艺是甲醇
28、不完全转化法,是在较低的温度下(500) 使甲醇不完全转化,一般甲醇转化率只有55%,由于温度低,副反应少,没有转化的甲醇采用蒸馏过程脱出并循环使用。通过调节加入吸收塔顶部的水量来控制甲醛产品的浓度,使甲醛产品的浓度可达到52%-55%。甲醇含量可以在蒸馏过程中调节,甲醇含量可以达到1%左右。产品甲醛中甲酸含量0.01%-0.02%。蒸馏回收的甲醇返回系统作原料。甲醇循环工艺的缺点是有甲醇蒸馏回收系统,流程长,能耗高。b. 非甲醇循环工艺非甲醇循环工艺是甲醇完全转化法,需在650-700高温下进行甲醇氧化脱氢反应,没有甲醇蒸馏回收系统,甲醛产品浓度多为37%。甲醇含量为3-5%,甲酸含量为0.
29、01%-0.02%。该法由于没有甲醇蒸馏回收系统,与甲醇循环工艺相比投资较省、能耗低,缺点是甲醛产品浓度低、甲醇含量较高。(2)铁钼法铁钼法是在空气过量的条件下使甲醇转化生产甲醛,反应温度低,约250-400,甲醇转化率为92-94%,不需设甲醇蒸馏回收系统。铁钼法的优点是生产低醇含量的高浓度甲醛,且甲醇原料单耗低,同时副产蒸汽;产品甲醛的浓度能够灵活变化,可以生产37-57%的甲醛产品。可以直接生产制造树脂的尿醛浓缩液(UFC)。铁钼法催化剂转化率选择性高,对有害物质不太敏感,因此催化剂的寿命比银法催化剂长。铁钼法的缺点是与银法相比设备比较大,投资略高。铁钼法近几年来发展较快,该法适应要求低
30、醇含量、高浓度甲醛的下游产品,国外新建甲醛装置中采用铁钼法的生产装置已逐步占主导地位。瑞典Perstorp、意大利Eurotecnica、德国Joserf Meissner 等公司采用该法工艺生产甲醛。4.1.1.2.2 国内技术水平目前,国内工业甲醛一般采用银法生产,经过了四十多年的发展,在生产规模及技术上都有了很大的进展。近几年已有几套采用引进技术的生产装置采用铁钼法。4.1.1.3 工艺技术方案的比较和选择理由根据技术概况说明,现对铁钼催化剂法和银催化剂法的技术进行比较,见表4-1 。表4-1 银法与铁钼法生产工艺部分参数对比比较指标铁钼法工艺银法工艺反应器形式管式固定床固定床反应温度(
31、)340380620720甲醇单耗(甲醛以37%计)420435 kg/t450480 kg/t催化剂寿命(月)101836电耗(kw.h/吨甲醛)7357.5甲醛收率(%)938286甲醛浓度(%)375537产品中醇含量(%)0. 51.51.55 或更高产品中酸含量100300PPM100200PPM原料气中甲醇含量10%在爆炸下限操作35% 在爆炸上限操作副产蒸汽0.750.79t/t0.2t/t催化剂失活原因Mo 升华Ag晶体颗粒烧结长大,Fe、S 杂质中毒对毒物敏感程度不敏感敏感装置规模180吨、225吨、360吨/天装置技术均比较成熟。国内5万吨/年装置技术比较成熟,高于5万吨装
32、置少。装置投资比例41国产化程度180吨、225吨/天装置可以选择主要设备由国内指定厂家生产,以降低成本。催化剂需进口。100%国产装置设备的寿命50年左右610年本项目的建设主要为下游产品(1,4-丁二醇)配套,因此甲醛装置的产品规格必须符合下游产品的技术要求。1,4-丁二醇装置要求原料甲醛浓度为55(wt)%,甲醛中甲醇含量1.5%(wt),为此,本项目的工艺技术方案应以生产高浓度、低甲醇含量产品为原则。项目选择铁钼法,引进国外先进工艺技术。在以甲醇空气氧化铁钼催化剂法生产甲醛的诸多专利商中,其工艺路线、消耗定额等大致相同。鉴于瑞典Perstorp 公司在中国的业绩,本报告暂按引进瑞典Pe
33、rstorp 公司的专利技术考虑,待经过与有关专利商进行技术交流及合同谈判后确定。4.1.1.4引进技术和进口设备本项目考虑引进国外专利技术和成套设备及仪表。专利商:瑞典Perstorp 公司引进范围:许可证;基础工程设计及详细设计可能引进的其他专利商有:意大利Eurotecnica,德国Josef Meissner,Segibo 等公司。4.1.2 工艺流程和消耗定额4.1.2.1 工艺流程简述(1)生产过程原理主反应:CH3OH+1/2O2 CH2O+H2O 159 kJ/mol该反应是放热反应,副反应极少,生产微量的二甲醚。(2)工艺流程简述原料甲醇在甲醇蒸发器中与循环气(部分尾气和空气
34、混合气)混合,经与反应气进行热交换后,气化的甲醇/空气混合气进入反应器。反应器类似于管壳式换热器,管中充满催化剂,管壳为联苯基导热油(HTF)。混合气经过管束时,在催化剂的作用下反应生成甲醛,同时产生大量的反应热。这些反应热由管壳中处于沸腾状态的导热油带出。混合气沿管束运行时,温度首先上升,达到最高点,大部分甲醇反应后,温度又逐渐降低。管束中的温度最高点称为“热点”是控制方案中的一个重要参数。反应器的出口气体在甲醇汽化器中冷却后进入吸收工段。吸收工段由两个吸收塔组成。第一吸收塔是填料塔,第二吸收塔是板式塔。反应气首先进入第一吸收塔,与来自第二吸收塔的液体逆流接触,在塔底生成甲醛产品。甲醛的浓度
35、可以在产品出料管线上自动调配。塔顶气体进入第二吸收塔的底部,经由工艺水吸收后,塔底液体作为第一吸收塔的吸收液,塔顶气体一部分作为循环气经风机进行循环,返回到系统中;其余气体成为尾气,经排放控制系统(ECS,即催化焚烧系统)处理后放空至大气。该系统可以降低气体中的有害成分,以达到排放的环境要求。在ECS 系统中吸收塔的尾气首先与处理过的排放气换热,然后与ECS 反应器中的贵金属催化剂接触,进行净化处理。处理后的尾气达到排放标准,与吸收塔的尾气换热后,经烟囱排入大气。4.1.2.1 主要原材料、公用工程消耗定额及年消耗量甲醛装置原材料、公用工程消耗定额及年消耗量见表4-2。表4-2 主要原材料、公
36、用工程消耗定额及年消耗量(生产1 吨37wt%甲醛计)名称规格单位消耗年消耗备注一 主要原料甲醇99.85t0.4426400铁钼催化剂KH44Kg0.0573400ECS催化剂PPt47Kg一次装填250kg35年导热油THELMINOL VP-1t一次装填20t二公用工程电380VKwh7042万一次水m30.4062.44万循环水t10m343.75263万氮气低压Nm32.213.2万仪表空气Nm31.810.8万低压蒸汽t0.0855040副产中压蒸汽t-0.653.9万脱盐水t1.48.4万冷冻水t1.257.5万4.1.3 主要设备选择 本项目引进国外专利技术及成套设备,以甲醇为
37、原料,与空气中的氧气通过含有钼催化剂的固定床反应器进行氧化反应,生成气体甲醛,经过二级吸收塔吸收后得到浓度约55%(wt)的甲醛溶液。本装置共有设备35台,其中反应器2台,塔类2台,容器换热器类12 台,机泵15 台。现将主要设备列于下表4-3。表4-3 甲醛主要设备一览表序号设备名称单位数量材料1甲醛反应器台1不锈钢2第一吸收塔台1不锈钢3第二吸收塔台1不锈钢4甲醇蒸发器台1不锈钢5催化焚烧反应器台1不锈钢6导热油系统台1碳钢7高压鼓风机台2不锈钢4.2 乙炔装置4.2.1 工艺技术方案选择工业上用电石生产乙炔有干法和湿法两种生产工艺技术。干法与湿法相比,干式乙炔发生器可使用各种大小电石,包
38、括粉状的。水与电石的比率仅约为1.131.35:1,排出的电石渣氢氧化钙含水约5%。具有耗水量小和无污水排放的优点,在国内已经开始推广,目前被国家列为示范性新技术。以前,为了大规模的生产乙炔作为化工原料,一般采用湿式乙炔发生器,这种发生器是连续的、电石投入式的。湿法工艺操作简单,工艺技术成熟,安全可靠,在国内被广泛采用。干法乙炔与湿法乙炔工艺对比如下表4-3。表4-3 干法乙炔与湿法乙炔工艺对比表对比内容干法乙炔湿法乙炔乙炔收率98.596乙炔纯度9999电石渣含水量41290电石渣处理人工无30人电石渣处理设备无投资1000万元渣浆处理设备无770kw污水排放无电石渣用途采用干法水泥直接使用
39、用回转窑烘干,53元/吨加料连续,无乙炔排出断续,需置换,有乙炔排出排渣连续断续故障立即停止反应反应不可控4.2.2 工艺流程和消耗定额4.2.2.1 工艺流程简述干法乙炔发生是用略多于理论量的水以雾态喷在电石粉上,使之水解,产生的电石渣为含水量410干粉末,粗乙炔含水量为75 ,反应温度气相为90-100 ,固相为100110 ,水与电石的比例约为(118):1,反应热由水汽化带走,经由非接触式换热器传给循环水(没有溶解损失),电石的粒径小于5mm,水解率大于99.5 ,乙炔收率大于985。乙炔发生器中主要反应如下。CaC2 + 2H2O C2H2 + Ca (OH)2粗乙炔气经冷却清洗,除
40、去里面的S、P后,乙炔气体经过冷却器除去气相中过饱和水分,纯度为99.8%以上的精乙炔气体送至1,4-丁二醇合成工序。4.2.2.2 消耗定额(1)主要原料消耗主要原料消耗定额见表4-4。表4-4 主要原料消耗定额(吨乙炔产品)序号项目名称单位消耗1电石T3.31232烧碱Kg27.5(2)公用工程消耗定额公用工程消耗定额见表4-5。表4-5 公用工程消耗定额(吨乙炔产品)序号项目名称单位消耗定额1一次水t13.82循环水t86.22电kwh206.93仪表空气Nm31.724氮气Nm310.35冷冻水t27.64.2.3 主要工艺设备乙炔生产装置主要工艺设备见表4-6。表4-6 乙炔装置主要
41、设备表序号设备名称型号及规格1水冷却器8003000 F=93m2 2乙炔冷却器14004595 F=210m2 3干法乙炔发生器系统4文丘里反应器3401471 5水洗塔140014525 6冷却塔120014400 71#清净塔 120014310 82#清净塔120014310 9中和塔 120014193 10料仓5000500011400 V=100m311废次氯酸钠储槽 20005604 V=16.5m312水分离器 16004063 V6.4213乙炔气柜V=1035m3 Dg15000/159001440014气水分离器 12003081 V=2.77m315浓次氯酸钠储槽 20002810 V=6.91m316次氯酸钠储槽24003475 V=12.6m317浓次氯酸钠高位槽14002516 V=3.84m318次氯酸钠高位槽14002516 V=3.84m319浓碱槽20002810 V=7.08m34.3 氢气(H2)提氢工艺主要有三种,即膜提氢、PSA提氢和深冷法提氢,由于深冷法投资大,操作难不便采用。膜提氢工艺只实用于没有或只有微量CO2存在的气体中提氢(如合成弛放气),还需采用二级膜提氢。该法投资少,进气量10000Nm3/h装置投资约
