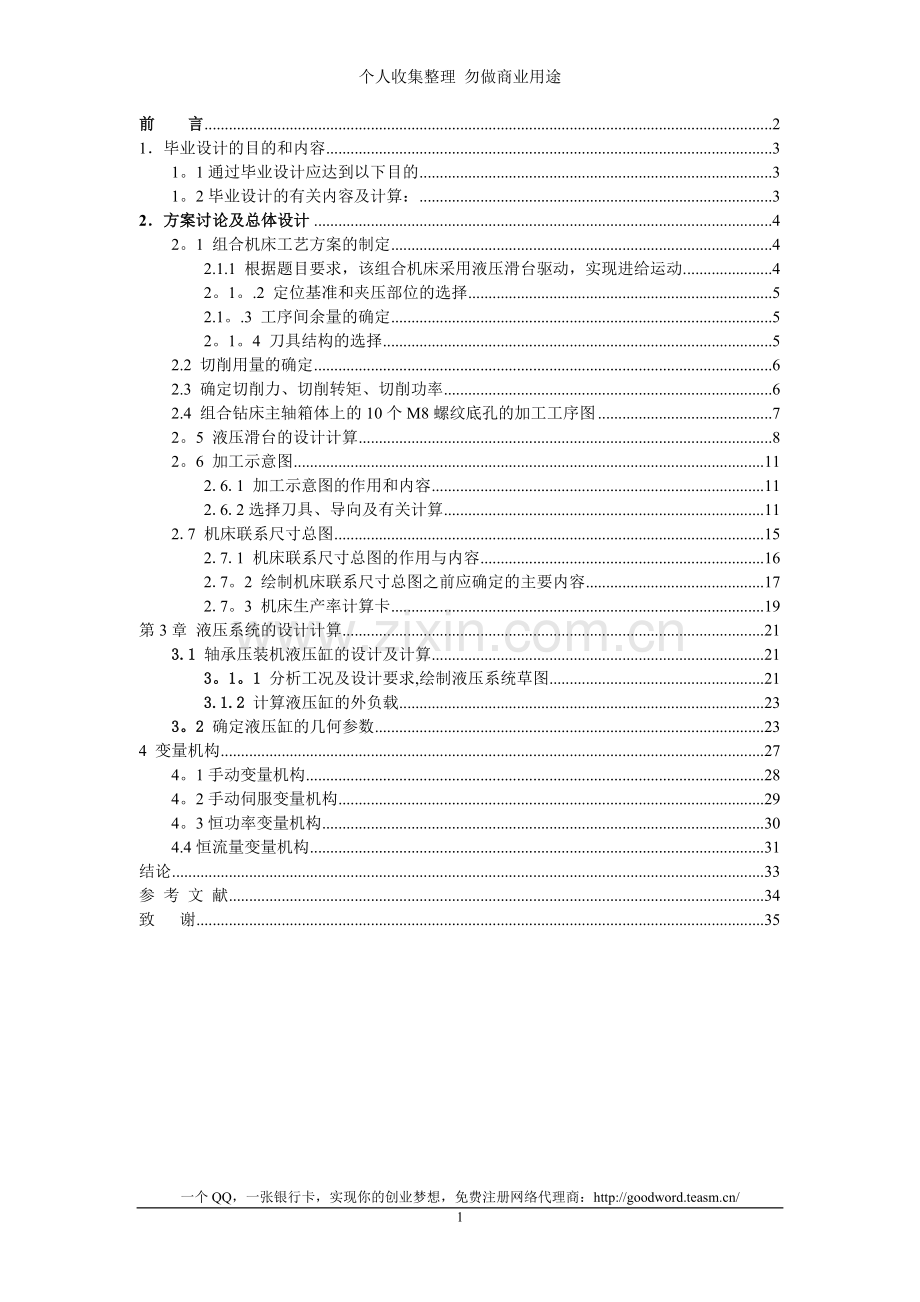

个人收集整理 勿做商业用途前 言21毕业设计的目的和内容31。1通过毕业设计应达到以下目的31。2毕业设计的有关内容及计算：32方案讨论及总体设计42。1 组合机床工艺方案的制定42.1.1 根据题目要求，该组合机床采用液压滑台驱动，实现进给运动.42。1。.2 定位基准和夹压部位的选择52.1。.3 工序间余量的确定52。1。4 刀具结构的选择52.2 切削用量的确定62.3 确定切削力、切削转矩、切削功率62.4 组合钻床主轴箱体上的10个M8螺纹底孔的加工工序图72。5 液压滑台的设计计算82。6 加工示意图112.6.1 加工示意图的作用和内容112.6.2选择刀具、导向及有关计算112.7 机床联系尺寸总图152.7.1 机床联系尺寸总图的作用与内容162.7。2 绘制机床联系尺寸总图之前应确定的主要内容172.7。3 机床生产率计算卡19第3章 液压系统的设计计算213.1 轴承压装机液压缸的设计及计算213。1。1 分析工况及设计要求,绘制液压系统草图213.1.2 计算液压缸的外负载233。2 确定液压缸的几何参数234 变量机构274。1手动变量机构284。2手动伺服变量机构294。3恒功率变量机构304.4恒流量变量机构31结论33参 考 文 献34致 谢35前 言科学技术日新月异，工业生产不断进步，市场对产品的质量和生产效率提出了越来越高的要求。产品加工工艺过程的自动化是实现高质量、高效率最重要的措施之一。组合机床作为一种专用高效自动化技术设备，已成为大批量机械产品实现高效、 高质量和经济性生产的关键装备，是集机电于一体的综合自动化程度较高的制造技术和成套工艺装备。组合机床及的技术性能和综合自动化水平，在很大程度上决定了这些工业部门产品的生产效率、产品质量和企业生产组织的结构，也在很大程度上决定了企业产品的竞争力.组合机床根据工件加工需要，以大量通用部件为基础配以少量专用部件组成的一种高效专用机床。PLC控制机械加工是当今主流的一种机械加工方式。是在各类生产中应用最多的一项技术，也是机械设计类大学毕业生必须掌握的一种设计方法，这次设计的课题就是有关PLC来控制车床主轴箱箱体右侧十个M8螺纹底孔组合钻床的设计。PLC控制是具有功能完善、通用灵活、简单易懂、操作方便和价格便宜等优点，这不仅满足了现代社会对生产的需要同时也体现了人性化设计的同时,PLC控制也存在某些方面的不足，如国外进口设备上的可编程控制器型号多样,技术资料不全，缺少实验装置的配置等，还需要在具体的实践中不断的完善与改进. 1毕业设计的目的和内容毕业设计是学生在校学习期间最后一个重要环节，毕业设计旨在培养学生综合运用所学知识进行设计的能力。1.1通过毕业设计应达到以下目的：(1）了解有关产品的设计的一般程序和方法。（2）综合运用所学知识培养独立解决有关工程技术问题的能力,巩固和提高计算和制图基本技能。（3）初步具备调查研究，收集资料、分析和综合问题及撰写技术文件方面的能力。（4）围绕毕业设计课题一步一步加深和扩大知识领域。（5）逐步树立真确的设计思想和认真的设计作风.1.2毕业设计的有关内容及计算:（1)材料HT300：该加工件为主轴箱箱体,由表31 灰铸铁的牌号和力学性能 ，可知HT300型号的铸铁适于制造多轴机床主轴箱。（2）硬度242HBS：查表3。2-3 灰铸铁铸件预计的机械性能及应用举例,有b=290MPa，由硬度与抗拉强度间对应的经验公式,当b196MPa时HB=RH（100+0.438b）灰铸铁相对硬度 RH=0.81.20 所以 HBmax=272HBS， HBmin=182HBS， 查表7-24 组合机床设计中推荐的切削力、扭矩及功率计算公式的注解中 HB=HBmax-（HBmax HBmin)/3 从而 HB=272-(272-182）/3=242HBS(3）重量估算 m= =38Kg2方案讨论及总体设计组合机床是由大量的通用部件为基础,配以少量专用部件组成的一种高效专用机床。它能对一种或几种零件进行多刀、多轴、多面、多工位加工,在组合机床上可以完成钻孔、扩孔、铰孔、镗孔、攻丝、车削、铣削、磨削及滚压等工序;生产效力高,加工质量稳定。其组成是：床身（侧底座）、底座(中间底座、立柱底座)、动力滑台、夹具、动力箱、多轴箱、立拄、垫铁、液压装置、电器控制设备、刀具等。总体方案设计主要包括制定工艺方案(确定零件在组合机床完成的工艺内容及加工方法，选择定位基准和夹紧部位，决定工步和刀具结构形式、种类及切削用量等）、确定机床装配形式、制定影响机床总体布局和技术性能的主要部件的结构方案。 2。1 组合机床工艺方案的制定2.1。1 根据题目要求，该组合机床采用液压滑台驱动,实现进给运动。本设计为钻10个M8的螺纹底孔，分析可知，其加工为单工位的平面加工，且其加工的精度要求不是不高，生产需要为大批大量生产，故该组合机床的通用部件使用大型部件.（1）由工序集中的原则考虑该工件加工孔间相对位置有严格的精度要求,所以应该在一次工序中集中加工，以免2次安装产生的误差影响和便于机床精度调整与找正(2）孔间中心距的限制 查表737 通用主轴最小间距 对于滚针轴承主轴 dmin35.5mm 由加工工序图可有主轴7和9之间距离最小，因此 dmin= =41.5mm35.5mm（3）生产批量要求 该组合机床要求能够满足大批量工件的加工需求,其通用部件因该使用大型部件。2.1。.2 定位基准和夹压部位的选择组合机床一般为工序集中的多刀加工，不但切削负荷大，而且工件受力方向变化.因此,正确选择定位基准和夹压部位是保证加工精度的重要条件。对于毛坯基准选择要考虑有关工序加工余量的均匀性;对于光面定位基准的选择要考虑基面与加工部位间位置尺寸关系，使它利于保证加工精度。定位夹压部位的选择应在有足够的夹紧力下工件产生的变形最小,并且夹具易于设置导向和通过刀具。该螺纹底孔分别以孔、的轴线为中心作为定位基准，而孔、的轴线又以孔的轴线为平行基准,考虑到夹紧问题，选择孔、的轴线为加工件的定位基准,另一侧面为定位面，加工面作为夹紧面。2。1。3 工序间余量的确定为保证加工质量，必须合理确定工序间余量。该组合机床为螺纹底孔初步加工，一次性完成，按螺孔M8的小径来加工,其工序的余量可以忽略，不予考虑。2。1.4 刀具结构的选择正确选择刀具结构，对保证机床正常工作极为重要。根据工艺要求和加工精度不同,组合机床常用刀具有一般刀具(标准刀具)、复合刀具及特种刀具等.选择刀具结构应注意以下问题：a。 只要条件许可，为使工作可靠，结构简单刃磨容易，应尽量选用标准刀具和一般简单刀具.b. 为提高工序集中程度或保证加工精度，可采用先后加工或同时加工两个或两个以上表面的复合刀具。但应尽量采用组装式结构,如装几把镗刀的镗杆：几把扩孔钻或铰刀的刀杆,同时加工孔及端面的镗刀头等。整体式复合刀具制造刃磨较困难，刀体不能重复使用，成本高，只有为了节省工位或机床台数和为了保证加工精度所必须时才能采用。c。 选择刀具结构必须考虑工件材料特点。如加工硬度要求较高的铸铁或钢件时，为提高刀具耐用度，减少换刀时间,宜采用多刃铰刀或多刃镗头加工，以解决断屑及排屑问题。2。2 切削用量的确定切削用量选择是否合理，对组合机床的加工精度、生产率、刀具耐用度、机床的结构型式及工作可靠性均有较大影响.由于钻孔要求较高的切削速度和较小的进给量，查表7-19 高速钢钻头切削用量 有刀具切削速度为v=（1018）m/min,进给量为f=（0。10.18）mm/r,现取v=18m/min、f=0.15mm/r。2.3 确定切削力、切削转矩、切削功率 根据选定的切削用量（主要指切削速度v及进给量f)，确定进给力作为选用动力滑台及设计夹具的依据；确定切削转矩用以确定主轴及其他传动件的尺寸；确定切削功率用作选择主传动电机功率。根据表7-24组合机床设计中推荐的切削力、扭矩及功率计算公式有 M8的孔：切削力 F= =（N）切削转矩 T= （Nmm)切削功率 P=Tv/（9740D)= 0.2KW 2.4 组合钻床主轴箱体上的10个M8螺纹底孔的加工工序图根据加工工序图上加工部位的尺寸、精度、表面粗糙度及技术要求,加工用的定位基准、夹压部位以及被加工零件的材料HT300，其布氏硬度为242HBS，加工部位壁厚20mm来制定工艺方案。加工工序图如下： 2。5 液压滑台的设计计算为了完成主轴箱体侧面10个螺纹底孔的加工，液压滑台工作循环如图所示： 为实现上述工作循环,可以采用液压系统和电气系统操纵行程开关来实现快进 工进-快退的工作循环。其工作过程为：液压滑台快进后，当摆杆碰到中间行程开关时，经液压系统转换为工作进给，动力头以慢进速度完成加工循环,当碰到终点行程开关时，延时一段时间，动力头再变为快退，到碰到原位的行程开关后快退结束，动力头停止.在加工终了，压下终点行程开关，同时发出信号切断主轴旋转的信号即可,也既当液压滑台在快退到压下开始的限位开关，主轴旋转停止。由F总=10745N, 查表715 1HY系列液压滑台主要技术性能，选择1HY40M型液压滑台以及相配套的侧底座，其行程为630mm，台面宽度为400mm，台面长度为800mm,最大进给力为20000（N），工进速度为12.5500mmmin1，快进速度为8mmin1。液压滑台与其附属部件配套，通过电气、液压联合控制实现自动循环。根据零件的尺寸图，选用一次工作进给，这种工作循环主要用于对工作进给速度要求不变的情况下，如：钻孔、扩孔、镗孔等。当孔加工深度要求较高精度时,可采用死挡铁停留来保证。附属部件、支承部件配套表： 滑台型 号行程(mm)二级进给及压力导轨防护分级进给装置滑台侧底座立柱立柱侧底座1HY406301HY40F511HY40F811CC401M1CL40M1CD401M 查表 53 1HY系列液压滑台卧式配置时联系尺寸：液压滑台的尺寸为: B=400m B1=400 B2=96 B360。5 B4=330 B5=85 b1=355 L=630 L1=1470 L2=800 L3=307 l=100180 e=12090 取e=110 H1=320 H2=245 n=7 m=0 d0=M16侧底座的尺寸为: B6=600 B7=85 L4=1580 L5=250 L6=60 H3=560 H4=210 H5=110 H6=40 d1=M20*70 d2=20 d3=24 d4=G1 d5=G1/4根据加工工件的尺寸,可以按快进（264mm)，工进(36mm）,快退（300mm）。的过程来放置行程开关,完成工件的加工。2.6 加工示意图 2。6。1 加工示意图的作用和内容加工示意图是在工艺方案和机床总体方案初步确定的基础上绘制的。是表达工艺方案具体内容的机床工艺方案图。它是设计刀具、辅具、夹具、多轴箱和液压、电气系统以及选择动力部件、绘制机床总联系尺寸图的主要依据;是对机床总体布局和性能的原始要求;也是调整机床和刀具所必须的重要技术文件.见加工示意图II表达和标注的内容用：机床的加工方法,工作循环和工作行程;工件、刀具及导向、托架及多轴箱之间的相对位置及其联系尺寸；主轴结构类型、尺寸及外伸长度;刀具类型、数量和结构尺寸（直径和长度）；接杆（包括镗杆）、浮动卡头、导向装置、等结构尺寸；刀具、导向套间的配合，刀具、接杆、主轴之间的连接方式及配合尺寸等。2。6。2选择刀具、导向及有关计算 （1）刀具的选择 根据工件的材质、加工精度、表面粗糙度、排屑及生产率等要求，刀具选用高速刚。只要条件允许，应尽量选用标准刀具。刀具插入接杆孔内的长度，在绘制加工示意图时应注意从刀具的总长度中减去。 由表52 普通螺纹基本尺寸 可以查得螺距为1的M8螺纹孔小径D1=6。917mm,根据工件的加工及材料特点，宜选用高速钢型的直柄麻花钻，通过表2106 直柄麻花钻 ,选择d=7。00 上偏差为0 下偏差为0.22的刀具。其尺寸联系图： （2）导向结构的选择 组合机床加工孔时，除采用刚性主轴加工方案外，零件上孔的位置精度主要是靠刀具的导向装置来保证的.因此，正确选择导向结构和确定导向类型、参数、精度，是设计组合机床的重要内容，也是绘制加工示意图时必须解决的问题。查表 7-26 导向装置的布置与参数选择及表7-27 导向装置的配合来确定，其尺寸见图： （3)确定主轴类型、尺寸、外伸长度 主轴类型主要依据工艺方法和刀杆与主轴的联结结构进行确定.主轴轴颈及轴端尺寸主要取决于进给抗力和主轴刀具系统结构。如与刀杆有浮动联接或刚性联接,主轴则有短悬伸镗孔主轴和长悬伸的钻孔主轴。主轴轴颈尺寸规格应根据选定的切削用量计算出切削转矩T总=23。8N根据表7-28轴能承受的扭矩可以得传动轴直径为20mm。 综合考虑加工精度和具体工作条件，按表7-31 通用主轴的系列参数 选定主轴外伸长度L,外径D和内径d1及配套的刀具接杆莫氏锥度或攻螺纹靠模规格代号等。对于卧式类钻削类主轴：有主轴外伸长度L=115mm，外径D=32mm，内径d1=20mm，(4）选择接杆、浮动卡头 除刚性主轴外，组合机床主轴与刀具间常用接杆连接（称刚性连接）和浮动卡头连接（称浮动连接).在钻、扩、铰、锪孔及倒角等加工小孔时,通常都采用接杆.因多轴箱各主轴的外伸长度和刀具长度都为定值，为保证多轴箱上各刀具能同时到达加工终了位置，须采用轴向可调整的接杆来协调各轴的轴向长度，以满足同时加工完成各孔的要求.为使工件端面至多轴箱端面为最小距离，首先应按加工部位在外壁、加工孔深最浅、孔径又最大的主轴选定接杆（通常先按最小长度选取），由此选用其它接杆。接杆已标准化，通用标准接杆号和弹簧卡头可根据刀具尾部（莫氏号）和主轴头部内孔径直径按图5-38 弹簧卡头、图539接杆 来选取。为提高加工精度、减少主轴位置误差和主轴振摆对加工精度的影响，在采用长导向或双导向和多导向进行镗、扩、铰孔时，一般孔的位置精度靠夹具来保证。为避免主轴与夹具导套不同轴而引起的刀杆“别劲”现象影响加工精度,均可采用浮动卡头连接。(5）标注联系尺寸 首先从同一多轴箱上所有刀具中找出影响联系尺寸的关键刀具，使其接杆最短，以获得加工终了时多轴箱前端面到工件端面之间所需的最小距离，并据此确定全部刀具、接杆、导向托架及工件之间的联系尺寸.主轴端部须标注外径和孔径(D/d）、外伸长度L；刀具结构尺寸须标注直径和长度；导向结构尺寸应标注直径、长度、配合；工件至夹具之间须标注工件离导套端面的距离；还必须标注托架与夹具之间的尺寸、工件本身以及加工部位的尺寸和精度等.多轴箱端面到工件端面之间的距离是加工示意图上重要的联系尺寸。为使所设计的机床结构紧凑，应尽量缩小这一距离。这一距离取决于两方面：一是多轴箱上刀具、接杆、主轴等结构和互相联系所需的最小轴向尺寸;二是机床总布局所要求的联系尺寸.这两个方面是互相制约的。(6）标注切削用量 各主轴的切削用量应标注在相应的主轴后端.其内容包括：主轴转速n、相应刀具的切削速度v、每转进给量f。同一多轴箱上各主轴的每分钟进给量是相等的，等于动力滑台的工进速度v，即fM=vf。(7）动力部件工作循环及行程的确定 动力部件的工作循环是指加工时,动力部件从原始位置开始运动到加工终了位置，又返回原位的动作过程.一般包括快速引进、工进进给和快速退回等动作。有时还有中间停止、多次往复进给、跳跃进给、死挡铁停留等特殊要求.a。工作进给长度LI的确定 组合机床上有第一工作进给和第二工作进给之分。前者用于钻、扩、铰和镗孔等工序；后者常用于钻或扩孔后需要进行锪平面、倒大角等工序。工作进给长度LI,应等于加工部位长度L（多轴加工时按最长孔决定)与刀具切入长度L1和切出长度L2之和，即LI=L+L1+L2切入长度一般为510mm，取L1=10mm。根据端面的误差情况确定。切出长度查表3-7有 ： L2=1/3d+（38）=2。3+（38）=5.310.3mm， 取 L2=6mm则：LI= L+L1+L2=10+20+6=36mm b.快速引进长度的确定 快速引进是指动力部件把刀具送到工作进给位置，其长度按具体情况确定，考虑到安装工件的必要尺寸取L快进=264mm。c.快速退回长度的确定 快速退回的长度等于快进长度和工进进给长度之和。一般在固定式夹具钻孔或扩孔的机床上,动力部件快速退回的行程，只要把所有刀具都退回导套内，不影响工作的装卸就行了。但对于夹具需要回转或移动的机床，动力部件快速退回行程必须把刀具、托架、活动钻模板及定位销都退离到夹具运动可能碰到的范围之外,L快退=36+264=300mm.d。动力部件总行程的确定 动力部件的总行程除了满足工作循环向前和向后所需的行程外,还要考虑因刀具磨损或补偿制造、安装误差,动力部件能够向前调节的距离（即前备量)和刀具装卸以及从接杆中或接杆连同刀具一起从主轴孔中取出时,动力部件需后退的距离（刀具退离夹具导套外端面的距离应大于接杆插入主轴孔内或刀具插入接杆孔内的长度,即后备量).因此，动力部件的总行程为快退行程与前后备量之和。2.7 机床联系尺寸总图 2.7.1 机床联系尺寸总图的作用与内容机床联系尺寸总图是以被加工零件工序图和加工示意图为依据,并按初步选定的主要通用部件以及确定的专用部件的总体结构而绘制的.是用来表示机床的配置型式、主要构成及各部件安装位置、相互联系、运动关系和操作方式的总体布局.用以检验各部件相对位置及尺寸联系能否满足加工要求和通用部件选择是否合适；它为多轴箱、夹具等专用部件设计提供重要依据;它可以看成是机床总体外观图.由其轮廓尺寸、占地面积、操作方式等可以检验是否适应用户现场使用环境。2.7。2 绘制机床联系尺寸总图之前应确定的主要内容（1）选择动力部件 动力部件的选择主要是确定动力箱（或各种工艺切削头）和动力滑台。动力箱规格要与滑台匹配，其驱动功率主要依据多轴箱所需传递的切削功率来选用。在不需要精确计算多轴箱功率或多轴箱尚未设计出来之前，可按下列简化公式进行估算：P多轴箱=P切削 /式中P切削-消耗于各主轴的切削功率的总和,单位为KW；计算公式查表620计算。多轴箱的传动效率，加工黑色金属时取0.80.9，加工有色金属时取0.70.8；取为0.8。则:P多轴箱=P切削/=2/0.8=2.5KW查表7-9 1TD321TD50动力箱性能 ，多轴箱选用1TD40型动力箱，其内部电动机型号为Y132M4，电动机功率为3.0KW，电动机转速为960rmin-1.驱动轴转速为480rmin1。(2） 确定机床装料高度H 装料高度一般是指工件安装基面至地面的垂直距离.在确定机床装料高度时，首先要考虑工人操作的方便性；对于流水线要考虑车间运送工件的滚道高度；对于自动线要考虑中间底座的足够高度，以便允许内腔通过随行夹具返回系统或泠却排屑系统。其次是机床内部结构尺寸限制和刚性要求。如工件最底孔位置h2、多轴箱允许的最底主轴高度h1和通用部件、中间底座及夹具底座基本尺寸的限制等。考虑上述刚度、结构功能和使用要求等因素,新国家标准装料高度为1060mm,与国际标准ISO一致。实际设计时常在8501060mm之间选取。本课题取装料高度为H=930.5mm。（3） 确定夹具轮廓尺寸 主要确定底座的长、宽、高尺寸.工件的轮廓尺寸和形状是确定夹具底座轮廓尺寸的基本依据。具体要考虑布置工件的定位、限位、夹紧机构、刀具导向装置以及夹具底座排屑和安装等方面的空间和面积需要.加工示意图中已确定了一个或几个加工方向的工件与导向间距离以及导向套的尺寸。这里主要是合理确定设置导向的钻模架体尺寸,可初步确定它在加工方向的尺寸一般不小于导向长度，取L长503mm，至于宽度尺寸可据导向分布尺寸及工件限位元件安置需要确定,取L宽480mm，工件夹紧高度L=1072.5mm，夹具底座的高度尺寸，一方面要保证其有足够的刚度，同时要考虑机床的装料高度、中间底座的刚度、排屑的方便性和便于设置定位、夹紧机构，一般不小于240mm。本课题高度为240mm.对于较复杂的夹具，绘制联系尺寸总图之前应绘制夹具夹具结构草图，以便于确定夹具的主要参数、基本结构方案及其外形控制尺寸。（4） 确定中间底座尺寸 中间底座的轮廓尺寸，在长宽方向应满足夹具的安装需要.它在加工方向的尺寸,实际已由加工示意图所确定,图中已规定了机床在加工终了时工件端面至多轴箱前端面的距离.由此，根据选定的动力箱、滑台、侧底座等标准的位置关系，并考虑滑台的前备量,通过尺寸链就可以计算确定中间底座加工方向的尺寸（本课题选前备量为30mm,计算长度为740mm）。算出长度通常应圆整，并按R20优选数系选用。应注意，考虑到毛坯误差和装配偏移，中间底座支承夹具底座的空余边缘尺寸。当机床不用泠却液时不要小于1015mm;使用冷却液时不小于70100mm。还须注意：当加工终了时，多轴箱与夹具体轮廓间应有足够的距离，以便于调整和维修，并应有一定的前备量。确定中间底座的高度方向尺寸时，应注意机床的刚性要求、冷却排屑系统要求以及侧底座连接尺寸要求。装料高度和夹具底座高度确定后，中间底座高度就已确定，本课题中高度为560mm.(5)确定多轴箱轮廓尺寸 标准通用钻、镗类多轴箱的厚度是一定的、卧式为325mm,立式为340mm。因此，确定多轴箱尺寸，主要是确定多轴箱的宽度B和高度H及最底主轴高度h1。见图多轴箱宽度B、高度H的大小主要与被加工零件孔的分布位置有关，可按下式确定：B=b+2b1 H=h+h1+b1 式中 b-工件在宽度方向相距最远的两孔距离，单位为mm； b1-最边缘主轴中心至箱体外壁距离,单位为mm； h工件在高度方向相距最远的两孔距离，单位为mm； h1-最底主轴高度，单位为mm。b和h为已知尺寸,从加工工序图中查得：b=197.5mm，h=192mm.为保证多轴箱内有足够安排齿轮的空间，推荐b170100mm。取b1=100mm，多轴箱最底主轴高度h1必须考虑与工件最低孔位置h2、机床装料高度H、滑台总高h3、侧底座高度h4等尺寸之间的关系而确定。推荐h185140mm,取h1=108mm。H、B的计算如下： B= b+2b1=197.5+2100=397.5mm H= h+h1+b1=192+108+100=400mm查表540 1TD251TD80动力箱与多轴箱、滑台的联系尺寸 及表73 多轴箱体规格尺寸及动力箱法兰尺寸,考虑到两者间的安装连接，应该选用 BH=630mm*500mm的多轴箱。 2.7。3 机床生产率计算卡 加工零件图号毛坯种类灰铸铁名称车床主轴箱箱体毛坯重量38Kg材料 HT300硬度HB242工序名称钻螺纹底孔工序号序号工步名称零件个数加工直径/mm加工长度工作行程/mm切削速度每分钟转速每转进给量每分钟进给量工时/min机动时间辅助时间共计1装入工件10。752定位、夹紧460。0253快进26480000。0334工进72036184680。1570。20。515停留0。0336快退30080000.0387松开工件460.0258卸下工件0.75备注本机床装卸工件时间取为1。5min单件总工时0.511。6542。164实际生产率 27。7（件/h）要求生产率 1530（件/h） 第3章 液压系统的设计计算3.1 轴承压装机液压缸的设计及计算3.1.1 分析工况及设计要求,绘制液压系统草图 压装机工况分析： 压装缸： （图2）夹紧缸： 顶起定位缸： (图3） (图4） 液压原理图以及动作顺序表请参见付图3,图4： （图5）以下是液压系统原理图:（图6）3。1。2 计算液压缸的外负载3.1.2。1 压装缸 已知压装力为196/KN,最大压装力为475/KN并保压5/s3.1.2.2 夹紧缸 根据压装时的夹紧结构设计,初步确定夹紧力为6000/N3.1.2。3 顶起定位缸 因为是两个缸对称分布,而轮对重1000/kg,所以每个缸的负载为500*9.8=4900/N3.1。2.4 确定系统的工作压力 系统分别有高压和低压，高压处最高为9.5/Mpa，低压处最高为2。5/Mpa，不得超过此数值，具体请参考液压原理图3。2 确定液压缸的几何参数3。21 压装缸尺寸计算：3.2.1。1 液压缸工作压力的确定工进时为9。5/Mpa，快进时为2。5/Mpa3.2。1。2 液压缸内径D和活塞杆直径d的确定由下图可知： 图8其中R为最大压装力475/KN; 为机械效率0.95；为最大输出压力9。5/；为系统背压，在这取0计算，即无背压。则：查1表2-4（GB234880）取。查1表2-3 、25取。3.2。1。3 液压缸壁厚和外径的计算 液压缸的壁厚友液压缸的强度条件来计算. 液压缸的壁厚一般是指缸筒结构中最薄处的厚度。从材料力学可知，承受内压力的圆筒,其内应力分布规律因壁厚的不同而各异。一般计算时可分为薄壁圆筒和厚壁圆筒。 液压缸的内径与其壁厚的比值的圆筒称为薄壁圆筒.其计算公式为： 式中-液压缸壁厚（m）; -液压缸内径(m）;-试验压力，一般取最大工作压力的（1。251.5）/倍（）；-缸筒材料的许用应力。其值为:无缝钢管:。一级缸的内径计算 ，查2 表411及C 表2115采用外径为160mm，壁厚为18mm的无缝钢管。同理取活塞杆材料为外径90mm，壁厚5mm的无缝钢管。二级缸的内径计算，查2 表4-11及C 表2115采用外径为325mm，壁厚为38mm的无缝钢管。3.2。1。4 液压缸工作行程的确定 液压缸工作行程长度，可根据执行机构实际工作的最大行程来确定,并参照1 表26中的尺寸系列来选取标准值。 一级缸工作行程长度为200mm; 二级缸工作行程长度为400mm。3。2。1.5 缸盖厚度的确定一般液压缸多为平底缸盖，其有效厚度t按强度要求可用下面两式进行近似计算。无孔时 有孔时 式中 缸盖有效厚度（mm）； 缸盖止口内径(mm）; -缸盖孔的直径（m)。一级缸缸盖厚度计算后缸盖 前缸盖 取=15mm。二级缸缸盖厚度计算后缸盖取=45mm:前缸盖取=45/mm.3.2.1.6 最小导向长度的确定 当活塞杆全部外伸时，从活塞支承面中点的距离H 称为最小导向长度。 对一般的液压缸，最小导向长度H 应满足以下要求 式中-液压缸的最大行程;-液压缸内径。活塞的厚度B 一般取;缸盖滑动支承面的长度,根据液压缸内径 而定；当时，取；当时,取.对一级缸最小导向长度,活塞宽度及滑动支承面的长度 因，故无需设计隔套。对二级缸最小导向长度 活塞宽度及滑动支承面的长度 为保证最小导向长度H，在缸盖与活塞之间增加一隔套K来增加H的值。隔套的长度4 变量机构轴向柱塞泵通过变量机构改变直轴泵斜盘倾斜角或斜轴泵摆缸摆动角，以改变输出流量的方向和大小。变量机构的型式很多,按照控制方式，可分为手动式、机动式、电动式、液动式、电液比例控制式等。按照变量执行机构可分为机械式、液压伺服机构式、液压缸式，如图9。1。按照性能参数还可分为恒功率式、恒压式、恒流量式等。 (a） ( b ） （ c ） 图9.1 变量执行机构以上各种型式的变量机构常常组合使用。例如，图9。1(a)所示,手动变量机构采用杠杆或采用手轮转动丝杠,带动斜盘改变倾斜角，如果用可逆电机旋转丝杠可实现电动变量。图9.1（b)所示,在伺服阀C端用手轮或杠杆输入一位移量，称手动伺服变量式；若以电机或液压装置输入位移量时，则称电动或液动伺服变量式；如果输入的控制信号量使得泵输出的功率为常值，则构成了压力补偿变量式.再如图9.1(c）中,用带有电磁阀的外液压源控制，可成为远程液控变量式；如果用伺服阀控制变量缸，并使泵出口压力为恒值，可成为恒压变量型式。 由此可知，变量的型式是多种多样的,下面介绍其中最常用的几种变量机构。 4。1手动变量机构手动变量机构是一种最简单的变量机构,适用于不经常变量的液压系统.变量时用手轮转动丝杠旋转,丝杠上的螺母直线运动带动斜盘改变倾斜角实现变量。手动变量机构原理图及变量特性如图9.2所示。 图9。2 手动变量机构原理及特征 图中表明手动变量机构可实现双向变量.流量Q的方向和大小与变量机构行程y成正比。4。2手动伺服变量机构该机构用机械方式通过伺服阀带动变量缸改变斜盘倾角实现变量。手动伺服变量机构的原理图和变量特性如图9。3所示。图9。3 手动伺服变量机构图中伺服变量机构由双边控制阀和差动变量缸组成.控制阀的阀套与变量活塞杆相连，变量缸的缸体与泵体相连。当控制阀处于中位时，斜盘稳定在一定的位置上.变量时,若控制阀C端向左移动，油路1和2连通，变量缸AB两腔都是泵出口压力。由于B腔面积大于A腔,变量活塞在液压力作用下向右移动，推动斜盘倾斜角减小，流量随之减少.与此同时，由于阀套与活塞杆相连，阀套也向右移动逐步关闭油路l和2，于是斜盘稳定在新的位置上。反之，控制阀向右移动时，油路2和3连通,变量缸B腔与回油路接通,变量活塞在A腔液压力作用下向左移动,使斜盘倾角增大，流量也增大。同理，由于控制阀阀套的反馈移动，使斜盘稳定在新的位置.这种利用机械位置反馈的伺服变量机构减少了变量控制力,大大提高了变量的性能和精度。变量信号输入可以是手动，也可以是电动。如用外液压源可实现远程无级变量。因此，这种变量型式广泛用于频繁变速的行定车辆、工程机械、机床等许多液压系统中。 4。3
