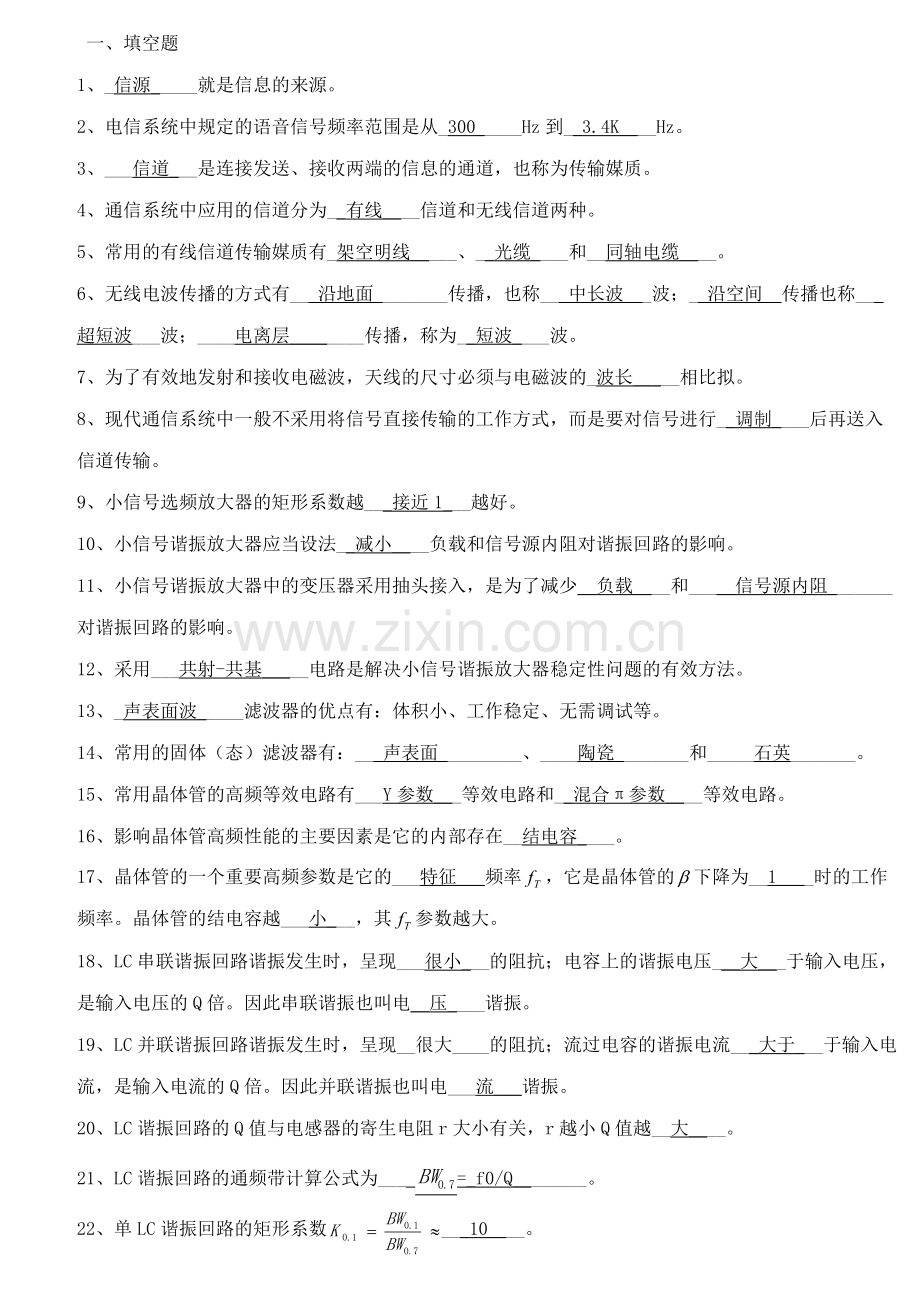

一、 填空题
1、 _信源_____就是信息的来源。
2、 电信系统中规定的语音信号频率范围是从_300_____Hz到__3.4K____Hz。
3、 ___信道___是连接发送、接收两端的信息的通道，也称为传输媒质。
4、 通信系统中应用的信道分为__有线____信道和无线信道两种。
5、 常用的有线信道传输媒质有_架空明线_____、__光缆____和__同轴电缆____。
6、 无线电波传播的方式有___沿地面________传播，也称___中长波___波；__沿空间__传播也称___超短波___波；____电离层________传播，称为__短波____波。
7、 为了有效地发射和接收电磁波，天线的尺寸必须与电磁波的_波长_____相比拟。
8、 现代通信系统中一般不采用将信号直接传输的工作方式，而是要对信号进行__调制____后再送入信道传输。
9、小信号选频放大器的矩形系数越___接近1___越好。
10、小信号谐振放大器应当设法__减小____负载和信号源内阻对谐振回路的影响。
11、小信号谐振放大器中的变压器采用抽头接入，是为了减少__负载____和_____信号源内阻_______对谐振回路的影响。
12、采用___共射-共基_____电路是解决小信号谐振放大器稳定性问题的有效方法。
13、_声表面波_____滤波器的优点有：体积小、工作稳定、无需调试等。
14、常用的固体（态）滤波器有：___声表面_________、____陶瓷________和_____石英_______。
15、常用晶体管的高频等效电路有___Y参数___等效电路和__混合π参数____等效电路。
16、影响晶体管高频性能的主要因素是它的内部存在__结电容____。
17、晶体管的一个重要高频参数是它的___特征___频率，它是晶体管的下降为__1____时的工作频率。晶体管的结电容越___小___，其参数越大。
18、LC串联谐振回路谐振发生时，呈现___很小___的阻抗；电容上的谐振电压___大___于输入电压，是输入电压的Q倍。因此串联谐振也叫电__压____谐振。
19、LC并联谐振回路谐振发生时，呈现__很大____的阻抗；流过电容的谐振电流___大于___于输入电流，是输入电流的Q倍。因此并联谐振也叫电___流___谐振。
20、LC谐振回路的Q值与电感器的寄生电阻r大小有关，r越小Q值越__大____。
21、LC谐振回路的通频带计算公式为___ =_f0/Q________。
22、单LC谐振回路的矩形系数___10____。

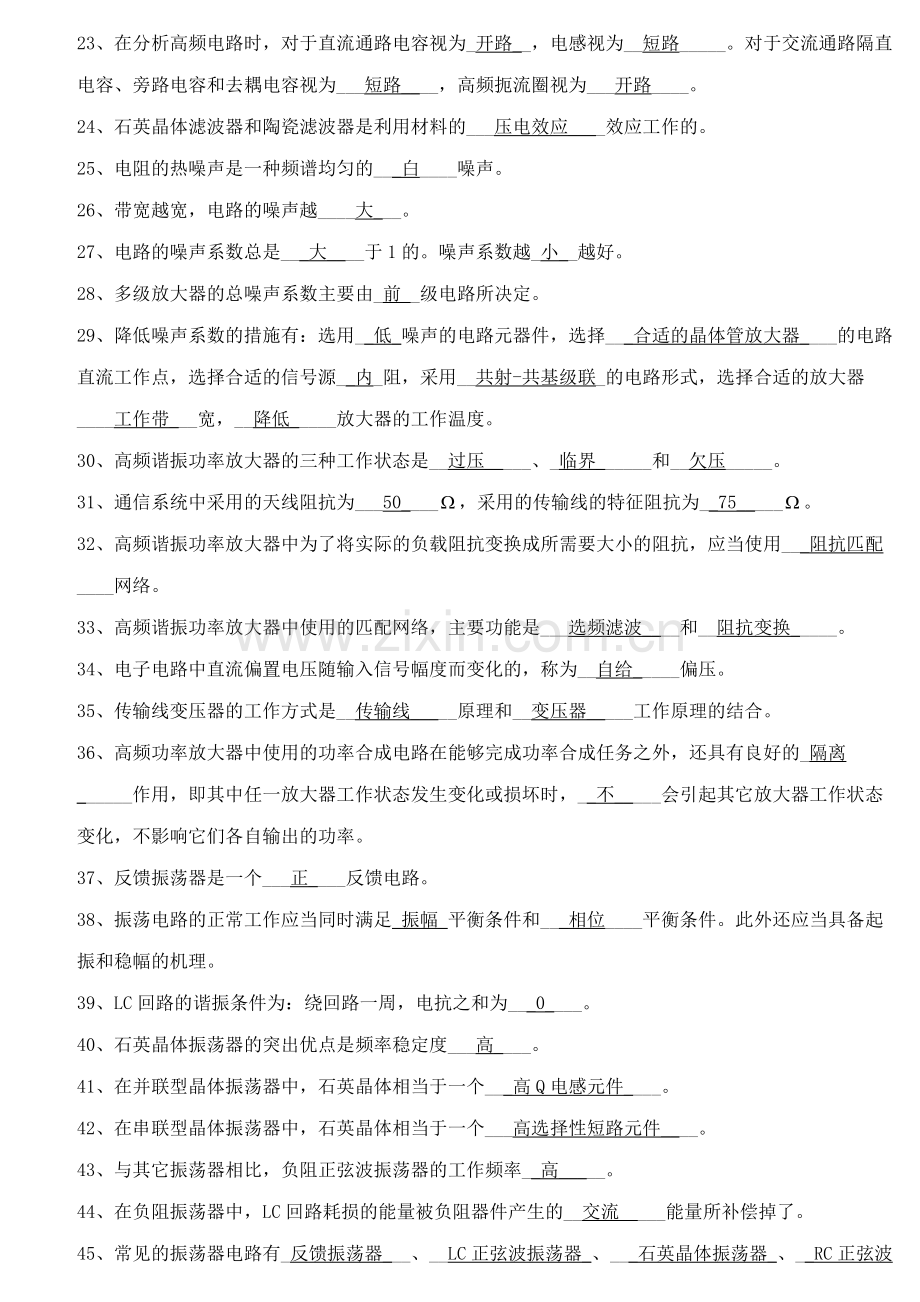

23、在分析高频电路时，对于直流通路电容视为_开路__，电感视为__短路_____。对于交流通路隔直电容、旁路电容和去耦电容视为___短路____，高频扼流圈视为___开路____。
24、石英晶体滤波器和陶瓷滤波器是利用材料的___压电效应____效应工作的。
25、电阻的热噪声是一种频谱均匀的___白____噪声。
26、带宽越宽，电路的噪声越____大___。
27、电路的噪声系数总是___大____于1的。噪声系数越_小__越好。
28、多级放大器的总噪声系数主要由_前__级电路所决定。
29、降低噪声系数的措施有：选用__低_噪声的电路元器件，选择___合适的晶体管放大器____的电路直流工作点，选择合适的信号源__内_阻，采用__共射-共基级联_的电路形式，选择合适的放大器____工作带___宽，__降低_____放大器的工作温度。
30、高频谐振功率放大器的三种工作状态是__过压_____、_临界______和__欠压_____。
31、通信系统中采用的天线阻抗为___50____，采用的传输线的特征阻抗为__75_____。
32、高频谐振功率放大器中为了将实际的负载阻抗变换成所需要大小的阻抗，应当使用___阻抗匹配____网络。
33、高频谐振功率放大器中使用的匹配网络，主要功能是___选频滤波____和__阻抗变换_____。
34、电子电路中直流偏置电压随输入信号幅度而变化的，称为__自给_____偏压。
35、传输线变压器的工作方式是__传输线_____原理和__变压器_____工作原理的结合。
36、高频功率放大器中使用的功率合成电路在能够完成功率合成任务之外，还具有良好的_隔离______作用，即其中任一放大器工作状态发生变化或损坏时，__不_____会引起其它放大器工作状态变化，不影响它们各自输出的功率。
37、反馈振荡器是一个___正____反馈电路。
38、振荡电路的正常工作应当同时满足_振幅_平衡条件和___相位____平衡条件。此外还应当具备起振和稳幅的机理。
39、LC回路的谐振条件为：绕回路一周，电抗之和为___0____。
40、石英晶体振荡器的突出优点是频率稳定度___高____。
41、在并联型晶体振荡器中，石英晶体相当于一个___高Q电感元件____。
42、在串联型晶体振荡器中，石英晶体相当于一个___高选择性短路元件____。
43、与其它振荡器相比，负阻正弦波振荡器的工作频率__高_____。
44、在负阻振荡器中，LC回路耗损的能量被负阻器件产生的__交流_____能量所补偿掉了。
45、常见的振荡器电路有_反馈振荡器___、__LC正弦波振荡器_、___石英晶体振荡器_、__RC正弦波振荡器_、_负阻正选波振荡器_等。
46、压控振荡器是一个输出__频率__受控制电压_控制__的振荡电路。
47、普通调幅波是一种幅值随调制信号变化的高频信号。该高频信号的幅值与调制信号成___正比_关系。
48、普通调幅波的频谱由3部分组成，分别是_载频______、_上边带______和__下边带_____。
49、与普通调幅波AM相比，双边带调幅波DSB的频谱只有__上边带_____和__下边带__。
50、与普通调幅波AM相比，单边带调幅波SSB的频谱只有_上边带______或__下边带_。
51、残留边带调幅波是因为图像信号的上边带和__下边带_____相互太紧密，无法分离而被采用的。
52、常见模拟乘法器电路有__二极管双平衡_、_双差分对模拟__等。
53、常见混频器电路有__晶体管_____、____二极管环形_和__双差分对__等。
54、基极调幅电路和集电极调幅电路属于___高____电平调幅电路；模拟乘法器调幅电路属于____低___电平调幅电路。
55、二极管包络检波器中的RC时间常数应当___大____于载波的周期时间、__小_____于调制信号的周期时间。
56、当RC时间常数___大____于调制信号的周期时间时，二极管包络检波器就会出现惰性失真。
57、二极管包络检波器存在的两种失真是___惰性失真____和__负峰切割失真__。
58、双边带调幅波和单边带调幅波的解调__不_能使用二极管包络检波器完成，而需要使用_同步检波电路___。
59、由门电路构成的晶体振荡器，常采用__反相器_____和__电阻_____作为放大器使用。
60、压控振荡器中担任由电压控制振荡频率任务的元件一般是_变容_二极管。
61、最强的两种混频干扰是_中频_干扰和__镜像_干扰。
62、解决寄生通道干扰的有效方法是提高__混频器之前电路_____的频率选择性。解决组合频率干扰的有效方法是采用产生组合频率___小____的混频器电路。
63、与整流二极管相比，检波二极管的结电容应当更___大____。
64、采用场效应管FET的混频器比采用双极型管的混频器，产生的组合频率更___小____。
65、将高频信号经过混频器后变成为频率固定的中频信号，放大后再进行解调的接收机称为__超外差式接收机。
66、超外差式接收机中采用高中频能够_有效_地解决镜像干扰问题。
67、常用的调幅波检波电路有两种，分别是___包络检波___和____调幅检波__。
68、MC1496是一个___四____象限的集成模拟乘法器。
69、在二极管双平衡相乘器电路中，二极管工作于___开关____状态。
70、同步检波器工作时，其同步信号应当具有与输入调幅波的载波频率___相同____的频率。
71、调频波信号FM的瞬时频率与调制信号电压成__线性__关系。
72、与调幅波相同，调频波信号的频谱集中在__Wc_____附近。
73、窄带FM调频波的带宽近似与AM调幅波的带宽___相同____。
74、FM广播系统中，信号的带宽比AM广播信号的带宽要__宽_。
75、__直接_调频就是用调制信号直接控制振荡器的振荡频率，使其与调制信号成线性规律变化。
76、常见的鉴频方法有__斜率_鉴频、_相位_鉴频、___锁相环路_鉴频和__脉冲计数式_鉴频。
77、斜率鉴频的方法是先将等幅调频波送入一个“频率-振幅线性变换电路”，把调频波变换成幅度与__频率_正比变化的“调幅-调频波”信号，再用包络检波器检波，还原出调制信号。
78、LC正弦波振荡器中，LC回路的Q值越大，振荡器的频率稳定性越 高。
79、宽带调频波的信号带宽比调幅波更__宽__，其抗干扰能力也比调幅波更___强__。
80、为了获得谐振功率放大器所需的最佳负载电阻，应当使用___匹配_网络。
81、石英晶体元件的等效Q值__高_，石英晶体振荡器的突出优点是_频率稳定性好，精度高_。
82、锁相环路（PLL）是由___________、___________和______________组成的负反馈环路。锁相环路误差信号为________差信号。
83、中波调幅广播的载波频率大约在___500KHz_至__1600KHz__之间。
84、有一载频为3MHz、最大幅度8V、最小幅度0V的AM波，其调制电压为。则AM波的带宽为___610KHz__，该信号在1Ω电阻上的总功率为_12_W。
85、超外差接收机的高频电路由___混频器_、___中频放大器_、___检波器_、___天线回路__等几部分组成。
86、调幅广播中波频段的工作频率范围约为____500K__Hz至_1660K__Hz。
87、调制是将基带信号装载到高频振荡载波上去的过程，模拟调制可分为三种方式：调幅__、_调角__、___调相_____。
88、并联谐振回路中常采用抽头接入的目的是__减小信号源内阻__， _减小负载的影响_。若接入系数p增大，则谐振回路的Q值__小__,
带宽_大__。
89、谐振功率放大器的三种工作状态为___欠压__、_临界_、_过压_,一般工作在__临界_工作状态；集电极调幅时应工作在__过压__工作状态。
90、有一载频为15MHz的AM、PM、FM波，其调制电压均为，调角时，频偏，则AM波的带宽为_2KHz__，FM波的带宽为_8K__，PM波的带宽为___8K_。
91、由电感L和电容C组成的串联电路，如果电路的Q值大于一，那么当发生谐振时电容C上的电压将__大__于输入电压。
92、AM是_调幅_的缩写，DSB是 抑制载波的双边带调幅 的缩写，SSB是_单边带调幅 的缩写。
93、在丙类谐振功率放大器中，为了将实际负载变换成为功率放大器所需的最佳负载电阻，应当使用_匹配__网络。
94、电阻的噪声系数与温度有关，温度越___高__，噪声越大。电路的噪声系数与带宽有关，带宽越_宽__，噪声越大。
95、超外差式接收机一般由天线回路、_混频器__、__本机振荡器____、中频放大电路、检波电路的低频放大电路等组成。
96、解决多级放大电路的噪声问题，有效的方法是降低__前_级电路的噪声。
97、LC并谐振电路谐振时，回路呈 纯电阻 特性。
98、谐振功率放大器的 负载特性 是当VCC、VBB、Vbm等维持不变时，电流、电压、功率和效率等随电阻Rp的增加而变化的特性。
99、超外差接收机中,中频频率为465KHZ，当接收信号载频为 53 KHz时，本振频率为1000KHz。
100、调频波的调频指数与调制信号幅度成 正 比，与调制信号频率成 反 比。
101、在二极管包络检波电路中，设检波效率为0.9，。则用直流电压表测量uo数值为 450mv 。
102、锁相环频率合成器的输入信号频率为50KHz, 如果希望其输出频率在2MHz至8MHz之间变化，则锁相环的分频系数N取值范围就应当为 到 。频率间隔为 。
103、小信号谐振放大电路的集电极负载是 LC谐振电路 。
104、在普通调幅波中，调幅波的 幅值 能反映调制信号的变化规律。调频波中，用 反映调制信号的变化。
105、丙类放大器的导通角 小于 90度。
106、为使振荡器输出稳幅正弦信号，环路增益T(iw)应该 等于1 。
107、二极管峰值包络检波器适用于 普通调幅 信号的解调，如果其RC太大，会引起 惰性失真 。
108、在调制指数一定时，扩大调角信号频偏的方法是采用 倍频 和 混频 。
109、正弦波振荡器从组成原理来看，可分为 反馈式 和 负阻式 。
110、大信号包络检波器是利用二极管的 单向导电性 和RC网络的 滤波 特性工作的。
111、调角有两种方法，分别称为 调相 和 调频 。
112、同步检波器的关键是要求插入的同步信号与调制端的载频信号 同频同相 。
113、超外差接收机的高频电路由_________、________、_________、____________等几部分组成。
114、调试高频功率放大器时，首先应当__谐振___；然后使电路处于_过压_状态上，逐渐向___临界_状态变化。
115、从频谱上看，单边带SSB信号的调幅以及解调的过程都是一种___频谱搬移__的过程。因此它们都能够通过__模拟乘法器_电路来实现。
二、选择题
1、 通信系统中的已调波是一种（ B ）信号。
A. 宽带 b.窄带
2. 小信号选频放大器属于（ A ）放大器。
A. 甲类 b.乙类 c.甲乙类 d.丙类
3.小信号选频放大器是一个（ A ）放大器。
A. 高频窄带 b.低频 c. 高频宽带
4. LC串联谐振回路的Q值计算公式为（ A ）。LC并联谐振回路的Q值计算公式为（ B ）。
A. b.
5.放大器中的噪声具有（ A ）特性。
a.随机 b.有序
6.电阻的热噪声功率谱密度与温度成（ A ）比。
A.正 b.反
7.高频谐振功率放大器为了提高效率，采用的是（ D ）类放大电路。
a.甲类 b.乙类 c.甲乙类 d.丙类
8. 高频谐振功率放大器的θ角在（ C ）附近时，既能获得较大的输出功率又能具有较高的效率。
A.90度 B.120度 C.70度
9.高频谐振功率放大器工作在（ B ）状态时，电路的输出功率最大；工作在（ C ）状态时，电路的效率最高；工作在（ A ）状态时，电路的管耗最大。
A. 欠压 b.临界 c.过压
10.在其它条件恒定情况下，高频谐振功率放大器工作在（ A ）状态时，输出电压大小近似随线性变化；工作在（ C ）状态时，输出电压大小近似随线性变化。
A.欠压 b.临界 c.过压
11.二极管包络检波器电路是适用于（ A ）的解调电路。
A.普通调幅波 b.双边带调幅波 c.单边带调幅波 d.残留边带调幅波
12、既能用于AM波又能用于DSB、SSB波解调的是（ B ）。
A.二极管包络检波器 b.同步检波器
13、下面有3个元件符号，石英晶体谐振器的电路符号为（ A ），陶瓷滤波器的电路符号为（ B ），声表面波滤波器的电路符号为（ C ），陶瓷谐振器的电路符号为（ A ），石英晶体滤波器的电路符号为（ B ），陶瓷鉴频器的电路符号为（ A ）。

14、下面有两个电路，（ B ）电路具有c图所示的频率特性；（ A ）电路具有d图所示的频率特性。

15、混频器、AM波调制电路、同步检波电路都是频谱搬移电路。其中，混频器的输入为（ A ）信号、（ C ）信号，输出为（ C ）。AM波调制电路的输入为（ A ）信号、（ B ）信号，输出为（ C ）。同步检波电路的输入为（ A ）信号、（ C ）信号，输出为（ B ）。
A）等幅高频正弦波 B）调制信号 C）已调波
16、高频谐振功率放大器在（ C ）时效率最高，在（ B ）时输出功率最大，在（ A ）
时管耗最大。
A）欠压状态 B）临界状态 C）过压状态
17、有一中频为455kHz的调幅超外差接收机，由于镜像干扰的存在，频率为3.6MHz的
电台信号，在接收机的（ B ）频率处也能被接收到。此时本机振荡器的频率为（C ）。
A）4510kHz B）2690kHz C）3145kHz D）4055kHz
18、通信系统中，信号需要调制的原因为（ D ）。
A）要发射的信号频率低 B）为了实现信道复用 C）减小发射天线尺寸 D）以上都是
19、高频谐振功率放大器的负载谐振电阻Rp由小变大，则放大器工作状态的变化趋势（其
他条件不变）为（ B ）。
A）甲类→乙类→丙类 B）欠压→临界→过压
C）过压→临界→欠压 D）丙类→乙类→甲类
20、在超外差式接收机中，解决镜像干扰的有效方法是（ C ），解决组合频率干扰的有
效方法是（ A ）。
A）采用组合频率少的混频器电路形式 B）选用低噪声器件 C）提高混频器之前电路的频率选择性
21、用双踪示波器测量LC回路，A通道测量的是电感上电压，B通道测量的是总电压。谐振时A通道电压测得为2格，B通道电压测得为4格。已知A通道测量参数为：
mV/Div、×1；B通道测量参数为：µV/Div、×10。则正确的测量结果为：（ A ）。
A）Q=50 B）Q=500 C）Q=20
22、现代通信电路中广泛使用的频率合成器，能够输出（ B ）的信号。
A）频率稳定性好但频率不可调整 B）频率精度高且频率可调
C）频率可调但频率精度不高
23、小信号调谐放大器由高频放大电路和___B____组成。
A）低通滤波器 B）带通滤波器 C）高通滤波器
24、高频功率放大器为了获得高效率，常采用____D____。
A）A类放大器 B）乙类放大器 C）AB类放大器 D）丙类放大器
25、石英晶体在其两个谐振频率之间，呈现____A_____。
A）电感性 B）电容性 C）电阻性
26、有一中频为455kHz的调幅超外差接收机，当接收频率为800kHz的电台时，则镜像干扰频率为___D_____，本机振荡器的频率为___B_____。
A）455kHz B）1255kHz C）2055kHz D）1710kHz
27、SSB表示___F_____， USB表示___D_____，FM表示___B_____，LSB表示___E_____。
A）双边带调幅波 B）调幅波 C）调频波 D）上边带 E）下边带
F）单边带信号
28、在超外差式接收机中，解决镜像干扰的有效方法是___B_____，解决组合频率干扰的有效方法是___A____。
A）采用组合频率少的混频器电路形式 B）提高混频器之前电路的频率选择性 C）选用低噪声器件
29、无线电频谱资源是____B___的，因此它的使用受到政府的___C_____管理。
A）无限 B）有限 C）严格 D）松散。
30、小信号调谐放大器不稳定的根本原因是___D____。
A）增益太大 B）通频带太窄 C）谐振曲线太尖锐 D）晶体管Cb’c的反馈作用
31、超外差接收机混频器的任务是____A______。
A）抑制干扰 B）增大通频带 C）提高增益
D）把接收到的各种不同频率的有用信号的载频变换为某一固定中频
32、具有抗干扰能力强、调制信号频带更宽等优点的调制方式是____B_______。
A）调幅 B）调频
33、具有性能稳定、无需调试等优点的滤波电路是___B____。
A)LC谐振电路 B)固体滤波器。
34、有一中频为465kHz的调幅超外差接收机，当接收频率为1000kHz的电台时，则镜像干扰频率为____D______。
A）465kHz B）1465kHz C）1905kHz D）1930kHz
35. 有一中频为455kHz的调幅超外差接收机，由于镜像干扰的存在，频率为3.6MHz的电台信号，在接收机的____C____频率处也能被接收到。此时本机振荡器的频率为___B_____。
A）4510kHz B）3145kHz C）2690kHz D）4055kHz
36、变容二极管电路与其交直流等效电路如下图所示，图中Uc为直流电压。在a、b图中，其直流通路是____B_____ ，交流通路是_____A____。

37、若载波uC(t)=UCcosωCt,调制信号uΩ(t)= UΩcosΩt，则调频波的表达式为 （ A ）。
A．uFM(t)=UCcos（ωCt＋mfsinΩt） B．uFM(t)=UCcos（ωCt＋mpcosΩt）
C．uFM(t)=UC（1＋mpcosΩt）cosωCt D．uFM(t)=kUΩUCcosωCtcosΩt
38、 正弦振荡器中选频网络的作用是（ A ）。
A）产生单一频率的正弦波 B）提高输出信号的振幅 C）保证电路起振
39、判断下图是哪一类振荡器（ C ）

A）电感三点式 B）电容三点式 C）改进的电容三点式 D）变压器耦合式
40、自动增益控制简称（ A ）
A) AGC B) AFC C) APC
41、调幅波的信息包含在它的（ B ）
A) 频率变化之中 B) 幅度变化之中 C) 相位变化之中
42、调频收音机中频信号频率为（ B ）。
A）465kHz B）10.7MHz C）38MHz D）不能确定
43、人耳能接收的声音频率是下列哪个范围？C
A)0～20MHz B)0～20kHz C)20～20kHz
44、 多级调谐回路放大器的通频带是单调谐回路放大器的 B 倍。
A、 n B、 C、
45、一般宽带高频功率放大器以 A 为负载。
A）传输线变压器 B）RC回路 C）LC谐振回路
46、无线通信系统接收设备中的中频放大器部分采用的是以下哪种电路？ A
A）调谐放大器 B）谐振功率放大器 C）检波器 D）鉴频器
47、石英晶体谐振于fp时，相当于LC回路的 D 。
A）自激现象 B）失谐现象 C）串联谐振现象 D）并联谐振现象
48、在各种调制方式中，优点为抗干扰能力强的是__D_____；优点为频带最窄、频带利用率最高的是___C____。
A)、普通调幅，B)、双边带调幅，C)、单边带调幅，D)、调频。
49、在斜率型鉴频器中，LC电路的谐振频率应当__B_____调频波的中心频率。
A)、等于，B)、不等于、C)、必须大于。

学院名称 专业班级： 姓名： 学号： 我

密 封 线 内 不 要 答 题

┃┃┃┃┃┃┃┃┃┃┃┃┃┃┃ 密 ┃┃┃┃┃┃┃┃┃┃┃ 封 ┃┃┃┃┃┃┃┃┃┃┃ 线 ┃┃┃┃┃┃┃┃┃┃┃┃┃┃┃
三、简答题
1、超外差式接收机的方框图如下所示。（1）请将方框图填写完整。（2）简单叙述超外差式接收机的工作原理。

超外差式接收机的框图如上所示。天线回路选择性地接收高频信号，本机振荡信号与高频信号一起混频器后产生中频信号。
混频器完成将高频已调波变换成中频已调波的任务。中频信号的频率等于本机振荡信号频率减去高频信号频率。中频频率为固定的值。无论高频信号的频率如何变化，混频器都将它变为载波频率为中频的信号。这样接收机就能够对频率变化范围较大的高频信号，有着比较均匀一致的工作性能。
中频放大器完成对中频已调波选频放大的工作，中频放大器决定着接收机的增益和选择性等重要参数。
接下来的检波器或鉴频器从已调波中解调出调制信号（低频信号），低频放大器对调制信号放大后输出到扬声器。

2、LC并联谐振回路有什么特点和作用？
3、简述瞬时频率和瞬时相位的概念。
4、频率合成器有什么优点？
5、试画出二极管峰值包络检波电路，并分析它的工作原理。必要时画图说明问题。
学院名称 专业班级： 姓名： 学号： 我

密 封 线 内 不 要 答 题

┃┃┃┃┃┃┃┃┃┃┃┃┃┃┃ 密 ┃┃┃┃┃┃┃┃┃┃┃ 封 ┃┃┃┃┃┃┃┃┃┃┃ 线 ┃┃┃┃┃┃┃┃┃┃┃┃┃┃┃
三、名词解释（本题12分，每题6分）
1、频分复用2、同步检波 3、自给偏压4、锁相接收机
四、计算题
1、 串联回路如下图所示。信号源频率,电压振幅。将ab端短接，电容C调到100pF时谐振。此时，电容C两端的电压为10V。如ab端开路再串接入一个阻抗Zx(电阻与电容串联)，则回路失谐。C调到200pF时重新谐振，电容C两端的电压变为2.5V。试求电感L、回路品质因数以及未知阻抗Zx。
2、

2、三点式LC正弦波振荡器的交流通路如下所示。

已知：，，。
请回答如下问题：
（1）f1 > f2 > f3时，电路是否满足振荡的相位条件？
（2）f1 < f2 < f3时，电路是否满足振荡的相位条件？
（3）f2 > f1 > f3时，电路是否满足振荡的相位条件？
并联谐振电路，在f小于谐振频率时呈现电感性，在f大于谐振频率时呈现电容性。串联谐振电路，在f小于谐振频率时呈现电容性，在f大于谐振频率时呈现电感性。
所以，f1 > f > f 2时或f2 > f > f1时，Zbe与Zbc异号。
同时，f >f1>f 3时或f1 >f3 >f时，Zce与Zbc同号。
故振荡条件为：f 2 > f > f1 >f 3 。所以，当f1 > f 2> f3时，不满足振荡的相位条件。（3分）
f3 > f 2> f1时，电路不满足振荡的相位条件。（3分）
f2 > f > f1 > f3时，电路满足振荡的相位条件。（3分）
3、谐振功率放大器，要求工作在临界状态。已知VCC=24V，Po=2.0W，RL=50Ω，集电极电压利用系数ξ=0.9，工作频率f=40MHz。求图中L形匹配网络的元件参数。

解：（2分）
（2分）
，L=229nH。（2分）
=402nH。（2分），（2分）。
4、 已知调幅波信号的频谱如下图所示，请写出调幅波的表达式。

解：
。

5、已知调频波信号的载波为，调制信号为，调频波信号的最大频偏为，请写出调频波的表达式。
6、设超外差式接收机的结构如下图所示，已知天线回路的谐振频率为420MHz，Q值为21。问：①天线回路的通频带为多少？接收频率范围为多少？天线回路的通频带为多少？②当信号频率为410MHz时，中频滤波器的频率大于多少，镜像干扰频率才能够被天线回路所滤除(按信号频率位于带宽之外，为被滤除的标准)？

解：①，接收频率范围为410～430MHz. =200MHz（2分）。
②镜像干扰频率，因为，所以应大于520 MHz ，即大于110MHz ，>55MHz才能滤除镜像干扰（3分）。

7、下图为一个调幅波调制电路。如果希望输出的调幅波载频在2MHz至5MHz之间变化，则锁相环路中的分频系数N取值范围就当为多少？载波的频率间隔为多少？

8、小信号谐振放大电路如下图所示。已知LC回路参数：fp=30MHz，C=10pF，Qp=50；Rg=15k,RL=1k，接入系数p1=，p2=，负载RL负载获得最大功率的条件为。求接入系数p2和回路通频带BW0.7。

9、由变容二极管组成的正弦波振荡电路如图所示，已知变容二极管的参数为：VD =0.6V,γ=2，Cj0 =30PF。如果UC =1.8V，振荡频率为多少？

10、三点式LC正弦波振荡器的交流通路如下所示。已知：，，请分析并回答问题：f1与f2谁的数值大时，电路才可能满足振荡的相位条件？

11、在下面电路中，已知频率-振幅变换电路的特性为：（1）输出信号的频率与输入信号的频率相同。（2）输出信号幅值，其中为输入信号的频率，a、b均为正值常数。设，为低频信号，模拟乘法器的关系式为：；请推导出电路输出电压的表达式。

12、在下面电路中，设检波效率为0.9，。问用直流电压表测量uo数值为多少？

13学院名称 专业班级： 姓名： 学号： 我

密 封 线 内 不 要 答 题

┃┃┃┃┃┃┃┃┃┃┃┃┃┃┃ 密 ┃┃┃┃┃┃┃┃┃┃┃ 封 ┃┃┃┃┃┃┃┃┃┃┃ 线 ┃┃┃┃┃┃┃┃┃┃┃┃┃┃┃
、谐振功率放大器，已知集电极电流余弦脉冲，求通角θ=120o和θ=70o角时的集电极电流直流分量、基波分量及二次谐波分量。若，求
{
}
14、 已知载波电压uC(t)=5cos2π×106t，调制信号电压uΩ(t)=2cos2π×103t，令常数
ka＝1。试：
1） 写出调幅表达式；
2）求调幅系数及频带宽度；
3）画出调幅波的波形和频谱图。

解：1Uam=(5+2cos2π×103t) cos2π×106t
2. BW＝2×4kHz＝8kHz 3. Ucm=5   ma=0.6
Pc＝U2cm/2 RL＝125mW       PΣ=(1+ m2a/2 )Pc＝147.5mW
15、已知载波uC=5cos2π×108t (V),调制信号uΩ(t)=cos2π×103t (V)，
最大频偏Δfm＝20kHz。
求:（1）调频波表达式；
（2）调频系数mf和有效带宽BW；
（3）若调制信号uΩ(t)=3cos2π×103t(V)，则m f＝？ BW＝？
解：1.调频系数mf=Δfm/F=20rad 调频波表达式uFM(t)=UCcos（ωCt＋mfsinΩt）=5cos（2π×108t＋20sin2π×103t）V
2. 调频系数mf=Δfm/F=20rad  有效带宽BW=2(mf+1)F=42kHz
3. mf＝Δfm/F=60rad    BW＝2(m`f+1)F=122kHz
16、谐振功率放大器，要求工作在临界状态。已知VCC=24V，Po=10W，RL=50Ω，集电极电压利用系数ξ=0.9，工作频率f=20MHz。取中间变换电阻。求图中π形匹配网络的元件参数。

17、在下面电路中有：，，，求uo的表达式。

18、谐振功率放大器，已知，，，，试求该功率放大器的，，，和谐振回路谐振电阻。{}
三、分析题
1、分析下图所示的a、b、c 三个电路。从（1）、（2）、（3）中选择出最合适的一个，联接到a、b、c电路的①②两端，以构成能够工作的高频振荡器电路。
(a):_____3_____ ，(b):____1______ ，(c):____2______ 。

2、超外差式收音的天线回路及变频级电路如下图所示。收音机调试时需要进行对刻度和统调。对刻度时，频率高端应当调整____4______，频率低端应当调整____2______。进行统调时，频率高端应当调整____3______，频率低端应当调整____1______。
(1)L1 (2)L2 (3)C2 (4)C4

3、 晶体振荡电路如图所示，试画出交流通路；若f1为L1C1回路的振荡频率，f2为L2C2回路的振荡频率，试分析电路能否产生自激振荡。若能振荡，指出振荡频率与f1、f2的关系。

4、 二极管环形相乘器如下所示。如果为大信号输入，则当为正时______；当为负时______。

5、 二极管桥式斩波器如下图所示。如果为大信号输入，则当为正时______；当为负时______。

五、画图题
1、画出下列电压表示式的波形和频谱图，并说明它们各为何种信号。
(1)；(2)；(3)；
2、画出下图的直流等效电路和交流等效电路，并指出所示振荡器的名称，推导其振荡频率的表达式，并说明电路的特点。（C1、C2>> C4， C1、C2>>C3 ）

3、谐振功率放大器电路如下图所示，已知：，，回路调谐在输入信号频率上，试画出电压、和集电极电流波形，并标出电流导通半角θ。

4、分析下面电路，画出电路的直流通路和交流等效电路图。

5、分析下面电路，画出电路的直流通路和交流等效电路图。
