测量顶岗实习(毕业见习)总结报告5.5.doc

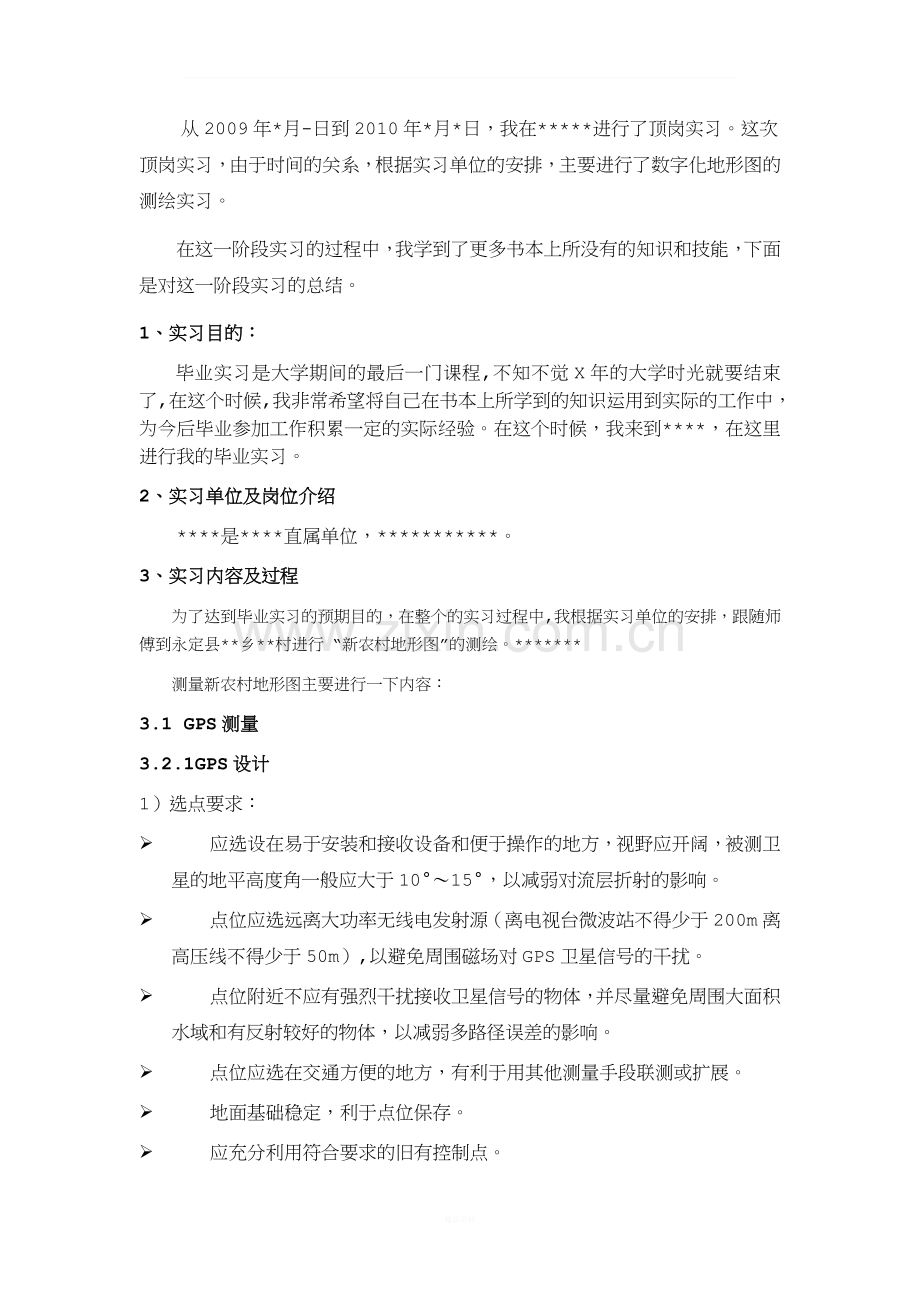

_顶岗实习（毕业见习）总结报告实习单位： 实习时间： * 专业： 班级： 姓名： 学号： 指导教师姓名及职称： 1、企业： * 高级工程师 2、学校： * 讲师 从2009年*月-日到2010年*月*日，我在*进行了顶岗实习。这次顶岗实习，由于时间的关系，根据实习单位的安排，主要进行了数字化地形图的测绘实习。在这一阶段实习的过程中，我学到了更多书本上所没有的知识和技能，下面是对这一阶段实习的总结。1、实习目的：毕业实习是大学期间的最后一门课程,不知不觉X年的大学时光就要结束了,在这个时候,我非常希望将自己在书本上所学到的知识运用到实际的工作中，为今后毕业参加工作积累一定的实际经验。在这个时候，我来到*，在这里进行我的毕业实习。2、实习单位及岗位介绍*是*直属单位，*。 3、实习内容及过程为了达到毕业实习的预期目的，在整个的实习过程中,我根据实习单位的安排，跟随师傅到永定县*乡*村进行 “新农村地形图”的测绘。*测量新农村地形图主要进行一下内容：3.1 GPS测量3.2.1GPS设计1）选点要求： 应选设在易于安装和接收设备和便于操作的地方，视野应开阔，被测卫星的地平高度角一般应大于1015，以减弱对流层折射的影响。 点位应选远离大功率无线电发射源（离电视台微波站不得少于200m离高压线不得少于50m）,以避免周围磁场对GPS卫星信号的干扰。 点位附近不应有强烈干扰接收卫星信号的物体，并尽量避免周围大面积水域和有反射较好的物体，以减弱多路径误差的影响。 点位应选在交通方便的地方，有利于用其他测量手段联测或扩展。 地面基础稳定，利于点位保存。 应充分利用符合要求的旧有控制点。2）观测设置 找好GPS点后，首先架设仪器并严格对中整平，且测量过程中应保护好架腿的稳定。 架好GPS后，用尺子量取仪器高，为保证数据的精准度，最好从三个方向量取并取其平均数作为最终仪器高。 进行测量时应保证仪器同步工作，即同时开关机，并记录下开关机时间。 若仪器工作过程中出现没电等突发情况时，应及时通知其他仪器使用者关机，并等仪器能正常工作时再进行观测。 为避免白天各种辐射影响观测精度，观测最好选在夜间观测。 测量结束时应把仪器关机，并放在仪器盒中安全保管。3）观测时间长度当各测站点均符合要求时，观测时间一般30分钟左右便可以，若有某个点出现问题时，应适当延长观测时间，每次观测都必须记录时间。3.2.2GPS的布网原则1）GPS网应根据测区实际需要和交通状况，作业时的卫星状况，预期达到的精度，成果的可靠性以及工作效率，按照优化设计原则进行。2）GPS网一般应通过独立观测边构成闭合图形，以增加检核条件，提高GPS网的可靠性。3）GPS网的点与点之间不需要通视，但应考虑常规测量方法加密时的需要，每点应有至少一个以上通视方向。4）新布设的GPS网应与附近已有的GPS网点进行联测，连接处的重合点数不应少于三个，且分布均匀，以便可靠的确定GPS网与原有网之间的转换参数。5）GPS网点，应和已有水准点联测高程。C级网每隔3-6个点联测一个高程点，D级和E级网视具体情况确定联测点数。C-E级网可用等外水准或与其精度相当的方法进行。3.2.3量取天线高安置好仪器后，应在各观测时段的前后，各量取天线高一次，量至毫米。量测时，由地面中心点顶端量至天线中部，即天线上部与下部的中缝。特别注意：1）实际输入仪器天线高时需要输入h用钢卷尺由地面中心位置量至天线边缘的斜距。2）不应在电压低的情况下（电源指示灯为红色），长时间工作，否则数据的质量会受到影响。3.2控制点测量的工作四等水准测量采用的方法是双面尺法，我负责的任务是后四站的数据记录、计算与检核工作。因为所用的仪器是自动安平水准仪，粗平之后就可直接读数，简单方便。记录数据的同时便要进行计算，看本站的测量是否有效。比如前后视距差不得超过5m，前后视距累计差不得超过10m。双面尺法的观测顺序是“后-前-前-后”，测得的数据比较多，数据之间的关系一定要清楚。尺子红、黑面有常数差K，两把尺子红面的起点不一样，计算时有固定的公式。其中比较容易混淆的是数据（17）和平均高差的计算，需要加（减）100mm，以消除红面起始点不同造成的影响。10站测完之后我便做了平差计算，环线闭合差为-5.5mm，在四等水准测量的技术要求范围之内。水平角测量（导线网内角）和边长测量。为了绘制地形图，必须建立导线网，测定控制点的平面位置信息。要建立的控制网是小区域控制网，水准面可以近似为水平面，可以采用直角坐标系直接在平面上进行坐标的正算和反算。 先在一个控制点上设站，用测回法观测导线内角一测回。因为没有标杆的问题，便用两把水准尺代替，虽然问题解决了但还是比较的麻烦。其中遇到一个内角测得的角度和目测的居然也有很大差距，才想到目标点的顺序颠倒了，测得的是外角的度数。请教了师傅后，他教给我一个简单的对中整平的方法，也说了其他操作的注意点。因为尝试了失败所以更觉得受益匪浅。导线网坐标的计算。这个过程比较麻烦，但我也借此熟悉了一下有关的计算，对那些数据的意义也有了进一步的体会。之后便是控制点的展绘。3.3碎部测量架好经纬仪，对中整平，量取仪器高i，然后将水准尺立在所定点，使经纬仪中丝读数v和i相等，这样用计算高差的时候简单。使用视距法施测，盘左顺时针测设各点。负责记录数据的工友记下上、中、下丝的数值和水平度盘、竖直度盘的度数，负责计算的工友计算出水平角和竖直角，用得到测站点至碎部点的距离。我根据水平角和距离画出碎部点的位置。刚开始的工作进展的很慢，后来，请教了带队的组长，总结了前面测量出现的问题，在操作上做了几点改进。仪器的架设也是一门硬功夫，必须扎扎实实。操作仪器，对中整平观测记录（手记与电脑存储）工作贯穿测量的始末，务必注重对细节的重视。在瞄准时，将竖盘读数调整到900000，水平度盘读数调整到00000，这样得到的竖直角=0，水平角就是读数，计算时就特别简单。我先在所要测的碎部点上标注符号，这样一个顺时针360就将所有点测完了。这也教训我们在以后的测量工作要更加认真仔细。3.4线路定测 线路定测时要先实地踏勘，选择线路顾及经济和含金量。选线完毕后，进行内业计算，内业计算量大，经过计算以及精心核对确认准确无误后才开始放样。外业工作打桩是个苦活，为考虑行人，把桩往里敲费了不少功夫。3.5绘图 数字化测图的最后一步就是绘图。组里部分成员在户外将那些经纬仪没有标定的或者无法标定的部分进行具体的测量，还有路宽、花坛的长短、楼房的拐角和突出部分等等。在绘图的过程中有很多体会，比如说外业的精度都比较高，在4040cm的图上却无法表示出那样的精度，误差的积累使得最后的成果和测量的成果有偏差，有些部分都重新进行了测量。还有要亲自到现场观察，绘图时会发现一些测量时遗漏的东西，也会有些因为不了解现场情况而误解的地方。再有就是画图真的是件比较麻烦的事情，要平心静气，更要一丝不苟，为了追求图纸的完美，要时时小心翼翼地画。在最后画路边线和花草时还要参考规范，标注等都有详细的规范。为了赶生产进度，晚上通常要加班把图绘完。一旦，遇到在绘图过程中发现白天测量不对的地方，还要把图拿到现场进行一些核对，看是否还有遗漏或者误解的地方。有时突然遇到下雨，才会感觉到晴天抓紧时间拼命工作是有千真万确地否则没辙了。4、实习总结及体会实习虽然结束了，很累但很充实，感觉只是一眨眼就结束了，有点意犹未尽，更多的还是受益匪浅啊。 测量是一门精密的学科，调整仪器、瞄准、读数、计算、绘图，每个过程都需要大家的全心投入，才能保证最后结果的精确。看到最后的成图，心中有份欣喜和满足感。通过这次实习，确实学到了很多的东西，比如水准仪、经纬仪、GPS的操作技巧，数据的计算和检核，绘制大比例尺地形图的顺序。首先，是熟悉了水准仪、经纬仪的用途，熟练了水准仪、经纬仪的各种使用方法，掌握了仪器的检验和校正方法。其次，在对数据的检查和矫正的过程中，明白了各种测量误差的来源，其主要有三个方面：仪器误差（仪器本身所决定，属客观误差来源）、观测误差（由于人员的技术水平而造成，属于主观误差来源）、外界影响误差（受到如温度、大气折射等外界因素的影响而这些因素又时时处于变动中而难以控制，属于可变动误差来源）。了解了如何避免测量结果错误，最大限度的减少测量误差的方法，即要作到：（1）在仪器选择上要选择精度较高的合适仪器。（2）提高自身的测量水平，降低误差水平。（3）通过各种处理数据的数学方法如：距离测量中的温度改正、尺长改正，多次测量取平均值等来减少误差。第三，除了熟悉了仪器的使用和明白了误差的来源和减少措施，还应掌握一套科学的测量方法，在测量中要遵循一定的测量原则，如：“从整体到局部”、“先控制后碎部”、“由高级到低级”的工作原则，并做到“步步有检核”。这样做不但可以防止误差的积累，及时发现错误，更可以提高测量的效率。通过实践，真正学到了很多实实在在的东西，比如对测量仪器的操作、整平更加熟练，学会了数字化地形图的绘制和碎部的测量等课堂上无法做到的东西，很大程度上提高了动手和动脑的能力。通过实习，锻炼了自己更有面对困难的忍耐力；也学到了小组之间的团结、默契，更锻炼了自己很多测绘的能力。顶岗实习培养了我们理论联系实际、独立工作能力、综合分析问题和解决问题的能力、组织管理能力等方面素质。也是一次具体的、生动的、全面的技术实践活动。通过实习我深深地体会到单单靠一个人的力量和构思是远远不够的，只有小组的合作和团结才能让实习快速而高效的完成。使我更加体会到团队精神的重要，中间虽然有争执，但都怀着同样的目标那就是把工作做好，这样就便得很有趣。有时候自己要被分配到做很简单的事情，但能把简单的事情做好，对整个队伍就是很大的帮助。Welcome ToDownload !欢迎您的下载，资料仅供参考！精品资料
