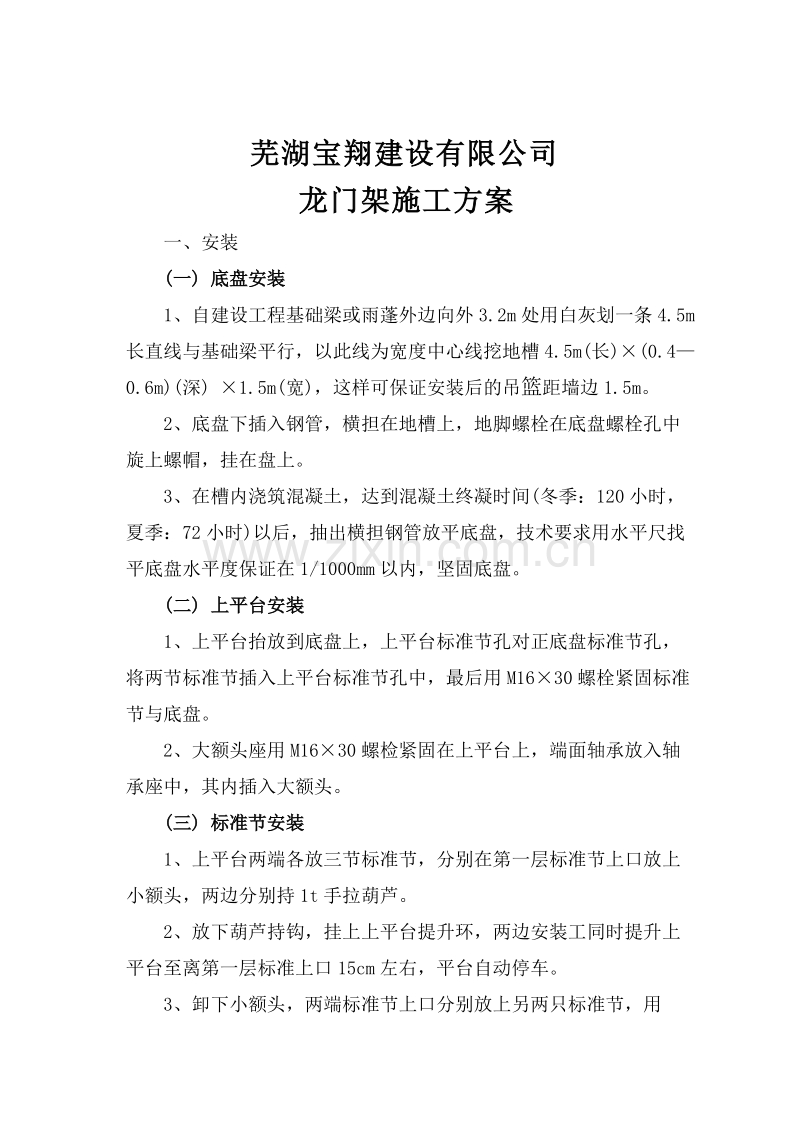

芜湖宝翔建设有限公司龙门架施工方案一、安装(一) 底盘安装1、自建设工程基础梁或雨蓬外边向外3.2m处用白灰划一条4.5m长直线与基础梁平行，以此线为宽度中心线挖地槽4.5m(长)(0.40.6m)(深) 1.5m(宽)，这样可保证安装后的吊篮距墙边1.5m。2、底盘下插入钢管，横担在地槽上，地脚螺栓在底盘螺栓孔中旋上螺帽，挂在盘上。3、在槽内浇筑混凝土，达到混凝土终凝时间(冬季：120小时，夏季：72小时)以后，抽出横担钢管放平底盘，技术要求用水平尺找平底盘水平度保证在1/1000mm以内，坚固底盘。(二) 上平台安装1、上平台抬放到底盘上，上平台标准节孔对正底盘标准节孔，将两节标准节插入上平台标准节孔中，最后用M1630螺栓紧固标准节与底盘。2、大额头座用M1630螺检紧固在上平台上，端面轴承放入轴承座中，其内插入大额头。(三) 标准节安装1、上平台两端各放三节标准节，分别在第一层标准节上口放上小额头，两边分别持1t手拉葫芦。2、放下葫芦持钩，挂上上平台提升环，两边安装工同时提升上平台至离第一层标准上口15cm左右，平台自动停车。3、卸下小额头，两端标准节上口分别放上另两只标准节，用M1630螺栓紧固，在第二层标准节口重新装上小额头，重复步骤2，至到6节标准节安装结束。(四) 吊篮安装1、吊篮对称抬放在底盘两标准节立柱之间。2、因吊篮上导轨轮轴的中心距和导靴轮已设计加工定尺，分别将8只档轮安装在档轮孔上，吊篮档轮与标准节柱之间间隙可保证在5mm-8mm以内，坚固档轮轴螺母。3、将4只停车器安装在吊篮停车器座上用M1630螺栓紧固。(五) 卷扬机及钢丝绳安装由于施工现场环境不同，卷扬机可分远处安装和近安装。A、卷扬机远处安装1、卷扬机位于自升架标准节立柱15m-25m处与立柱定滑轮钢绳槽成一直线。2、用636.3角钢（或50mm5mm厚钢管）打入L=5mm深地桩3只，呈品字形，并固定卷扬机。3、钢丝绳直径远用11mm-12mm。4、卷扬机至自升架之间挖40cm（宽）30cm(深)地槽，两侧分别用红砖砌5寸墙。钢丝绳从卷扬机经过地槽至自升架立柱滑轮向上到上平台，用4只钢丝绳卡头紧固钢丝绳。5、卷扬机拉紧钢丝绳后，地槽内每5m左右在钢水管（或电工用瓷蝴蝶），钢丝绳可9在其上滑动以保护钢丝绳，地槽上用水混饭覆盖。B、卷扬机近处安装卷扬机固定横担安装到底盘地脚螺栓上，卷扬机抬放到横担上，用U型脚螺栓固定卷扬机即可。(六) 自升架的继续升高1、抬放26节标准节到吊篮上，开动卷扬机提升吊篮至上平台2.0m左右处，用8mm10mm钢丝约15m长，一头栓在吊篮上，另一头通过上平台大额头钢管，经过大额头定滑轮栓住吊篮内1节标准。2、卷扬机放下吊篮，大额头提升标准节，摆动大额头通知上平台小门，标准节到上平台重复步骤三即可继续升高处升架。(七) 自升架停车横担的安装因各施工建筑楼层高度不一致，吊篮停靠位置也不一样，在需要依靠的楼层位置用48mm8mm厚，长1.5m-2m钢管2根用扣件垂直固定在标准节内，在取一根1.0m左右水平固定在上2根钢管上，并且位置在停车器停车器停车舌下方中间位置。(八) 自升架的固定与其它要求1、为保证自升架的安全与垂直，自升架标准节在生产过程中每节标准节不少于二组焊有48mm3mm厚的圆管便于扣件固定。2、逢升架标准节升到二节以后，架体必须与建筑物连接固定，因此在施工两层结构时选择构造柱位置预埋钢管便与固定架体。其预埋位置要求：(1) 与自升架固定管水平位置上下误差不超过10cm。(2) 以自升架立柱之间中心线为中心对称预埋钢管，左右偏差不超过10cm。(3) 垂直拉秆必须以立柱因定管向墙一边为基准对称预埋；斜拉秆预埋角度保证在45度-60度之间对称预埋。自升架的斜拉秆与垂直拉秆的预埋隔节交叉进行。(4) 预埋管必须选用48mm8mm厚钢管，并露出15cm-25cm，向与拦秆受力方向相反倾斜，角度控制在60度-90度。3、自升架标准节由加工模具焊接出来，可保证加工精度，控制在国家标准以内。安装后标准节立柱25m高处吊线，在低部偏差不超过15mm。在安装过程中吊线发现有倾斜现象，可以调整垂直拉竿与斜拉竿进行校正。4、(1)断绳保险的调试。本设备安装结束后，放下吊篮至地面，放松钢丝绳断保险弹出，弹出后保险舌在10cm左右，基中伸入标准节的长度约7cm左右，提升吊篮，保险芯完全缩回。(2)断绳保险的检验。将吊篮提升5m左右，吊篮底部地面分对称放置10mm120mm(外径)15(圈)300mm(高)弹簧6只以保护吊篮。剪断钢丝绳，让吊篮自由滑落，滑落轨迹在1m以内，断绳保险弹出，吊篮停止滑动。5、每次升高结束后，经调试后符合使用安全要求，请专业负责人员试机验收，验收合格后使用。(九)自升架的拆卸工程结束后拆除自升架时，小额头两边同时用葫芦放下上平台至下一节标准节上口出平台30cm50cm，上平台停车孔中横担钢管，拆卸标准节与小额头及标准节之间的固定螺栓，大额头钢丝绳栓好拆下标准节，另一头固定在吊篮上，摆动大额头标准节出平台，提升吊篮，摆动大额头，标准节放下到吊篮内，重复上面步骤即可拆除自升架。二、使用1、操作人员必须经过岗位培训方可持证上岗操作。2、吊篮停靠时先将吊篮提升，后下落，待停车横担钢管在停车舌下，下落吊篮，即可停稳；同样，吊篮若要下落必先提升吊栏后下落。3、自升架载重不得超过1.2t，严禁超载，吊篮底部严禁站人；自升架不得任何人员搭乘上下，仅用于起重建材。4、自升架每次安装结束必须安装好吊篮防护网。5、自升架所有滑轮、档轮及档轮轴和轨道使用前必须涂抹黄油。6、自升架停靠的每层建筑与自升架之间必须用网管搭建牢固的料台。7、每天施工前必须检验断绳保护装置和超高限位。具体方法：(1)吊篮放到地面上，放松卷扬机钢丝绳，断绳保险活动梁下滑，断绳保险弹出。(2)提升吊篮，安装在卷扬机的超高限位装置动作，吊篮停止上行。上述要求若失灵，操作工必须停车检查排出故障。芜湖宝翔建设有限公司脚手架施工方案本工程为双排毛竹脚手架。一、 材料的材质和规格要求 1、毛竹的材质和规格要求竹杆一般采用三年以上楠竹。青嫩、枯黄、黑斑、虫蛀以及裂纹连通二节以上的竹杆都不能用。轻度裂纹的竹杆可用1416号铁丝加箍后使用。使用竹杆搭设脚手架时，其立杆、斜杆、顶撑、大横杆的小头一般不小于75mm，小横杆的小头不小于90mm。2、竹脚手板的质量要求当采用竹笆板时，宜横向密编，纵片不得小于5道，每道应用双片；横片应一反一正，且周边应用两根竹片对面夹紧，并打眼穿铁丝扎牢。竹片宽度不得小于30mm，厚度不得小于8cm，不能用腐朽的毛竹制作。当竹片采用侧立放时，应用直径810mm螺栓，间距500600mm穿过并列竹片拧紧而成，螺栓离端部200250mm，板的高度（厚度）一般不小于50mm。当用整竹拼制时，采用大头直径30mm，小头直径2025mm一顺一倒相互排列，用14号铁丝，间距150mm进行编扎，脚手板两端及中间应对称设置四道双面竹板条，用铁丝绑牢。3、绑扎材料的材质和规格要求绑扎木脚手架一般采用8号镀锌铁丝，某些受力不大的地方（如大横杆上的小横杆绑扎）也可使用10号镀锌铁丝。二、荷载规定脚手架上的施工荷载一般情况下是通过脚手板传递给小横杆，由小横杆传递给大横杆，再由大横杆通过绑扎（或扣结）点传递给立杆，最后通过立杆底部传递给地基上。1、承重架施工荷载值为3000N/m2，即脚手架上的堆砖荷载不超过单行侧摆四层。2、装修架上的施工荷载规定为2000 N/m2。三、毛竹脚手架的设计要求毛竹脚手架的设计参照木脚手的设计，并以实验验证的方法为主。大横杆上作用的集中荷载应按小横杆下传的最不利情况求得。但在具体验算时，其杆件直径沿其长度方向是变化的，它的变化率一般每米长按梢头为准增长9mm。验算挠度和稳定应取各构件的中间截面；但验算受弯强度，则应取最大弯矩处的截面。除此以外，还应提出以下一些要求：1、强度核算需先将恒载和活载的标准值分别乘以分项系数1.2与1.4；但核算挠度则需采用标准值；大、小横杆的容许挠度不超过L/150。2、受压杆的长细比不应超过150。3、验算立杆稳定时，计算高度H0，应按下列规定取值：(1)纵向平面内，取大横杆步距中心距；(2)横向平面内，取竖向相邻两连墙点间距离的0.8倍；底层无扫地杆时，则取H0+0.2m。5、核算立杆稳定时，强度设计值须乘以高底析减系数KH，其值为：KN=1/ 1+(H/150) 式中：KN强度设计值折减系数； H脚手架核算处的高度(m)。四、脚手架的构造与搭设1、基本构造立杆间距、大横杆步距和小横杆间距应根据脚手架的用途、荷载和建筑平立面、使用条件等确定。一般砌筑和装修工程用的脚手架可参考下表。竹脚手架构造参数（单位：m）用途脚手架构造形式里立杆离墙面的距离立 杆 间 距操作层小横杆间距大横杆步距小横杆挑向墙面的悬臂长度横 向纵 向砌筑装修双 排双 排0.50.51.01.31.01.31.31.51.80.751.01.21.61.80.40.450.350.40立杆底部加绑扫地杆，上下两根立杆接头处，其搭接长度应不小于1.5m，绑扎不少于3道。接头处呈一薄弱环节，为了保证脚手架的稳定性，相邻立杆的接头应互相错开。如果不好错开，可以加长接头长度，以便在第二根立杆接头时能够错开。2、搭设立杆的竖立，应考虑到重心能在一条垂直线上，如果第一次接头在左边，第二次接头便在右边，第三次接头又在左边，其余的照此类推。而且大头朝下，小头朝上，上下垂直，保持重心平衡。如果立杆本身不直，应将其弯曲弯向架子的纵向，不要弯向里边或外边。立杆搭接到建筑物顶部时，里排立杆要低于檐口400500mm，外排立杆则要高出檐口8001000mm，以便绑护身栏杆。为了使立杆顶端有足够的断面，最后一根立杆的接头，应将小头朝下，大头朝上，且将杆子的多余部分，尽量向下错，俗称封顶。大横杆一般应绑在立杆里面，优点是：脚手板可以铺到边，缩短小横杆的跨距，接长立杆和绑扎斜撑比较方便。其缺点是：绑、拆大横杆时，要穿进穿出，递杆子不方便；翻靠边的脚手板时，上一步的大横杆容易碰头，操作不便。大横杆的接头处，也是一个薄弱环节，为了保证总的断面尺寸，并使大横杆的表面尽可能保持水平，接头应大小头搭接，小头放在大头上面，搭接长度不小于1.5m，绑扎不少于三道，接头位置，要上下里外错开，同一步架内，两根大横杆的接头，不宜在同一个跨间内。小横杆绑在大横杆上，单排架时，小横杆的大头应向里；双排架时，大头应向外，原因是受力的需要，靠立杆的小横杆应与立杆绑扎，上下相邻的小横杆应分别绑在立杆的不同侧面，以保证立杆沿纵向的自重能沿中心受荷。小横杆端头伸出大横杆的长度要不小于300mm。斜撑：大横杆绑在立杆里面时，斜撑应绑在外排立杆的外面；大横杆绑在立杆外面时，则斜撑应绑在外排立杆里面。抛撑：脚手架绑到34步以上，就要设置抛撑；其间距最大不超过7根立杆，抛撑底脚埋入土中厚度至少200mm。剪刀撑：双排或单排脚手架，应在每隔15m左右的地方及山墙部位，设置剪刀撑，从下到上连续设置，剪刀撑与大横杆、立杆的交叉点均应全部绑扎。脚手板：在施工层上铺设脚手板时，对于双排架，墙与里排立杆之间，一般铺两块板，宽度400500mm，作为砌筑工操作区。里外立杆之间则应满铺脚手板，这是堆放材料及运输通道区。为了便于处理接头，并列在一起的脚手板，其长度应一致。脚手板的接头为搭接时，必须搭在小横杆上，板的端头超出小横杆的长度不应小于200mm，搭接方向要符合脚手架的运输方向，使重车下台阶，空车上台阶。脚手板对接时，板面应相平，接头下面设两个小横杆，并使板端距小横杆不大于200mm，否则容易造成探头板，两步以上的脚手架周边，要搭设1.0m高有两道护身栏杆和180mm高的踏脚板。五、脚手架的使用、维修、验收和拆除1、 脚手架的使用设置供操作人员上下使用的安全扶梯、爬梯和斜道。搭设完毕后应进行检查验收，经检查合作后才准使用。特别是高层脚手架和特种工程脚手架更应进行严格检查后才能使用。严格控制各式脚手架的施工使用荷载，特别是对于桥式、吊、挂、挑等脚手架更应严格控制施工使用荷载。在脚手架上同时进行多层作业的情况下，各作业层之间应设置可靠的防护棚档（在作业层下挂棚布、竹笆或小孔绳网等），以防止上层坠物伤及下层作业人员。任何人不准私自拆改架子。遇有立杆深陷或悬空、节点松动、架子歪斜、杆件变形、脚手板上结冰等问题，在未解决以前应停止使用脚手架。遇有六级以上大风、大雾、大雨和大雪天气应暂停脚手架作业。雨雪后进行操作要有防滑措施，且复工前必须检查无问题后方可继续作业。2、维修加固脚手架大部分时间在露天使用，由于施工周期比较长，长期受着日晒、风吹、雨淋，再加上碰撞、超载变形等多种原因，导致脚手架出现杆件断裂、扣或绳结松动、架子下沉或歪斜等不能满足施工的正常要求，为此，需及时进行维修加固，以达到坚固、稳定，确保施工安全的要求。故凡是有杆件、扣件和绑扎材料损坏严重者，要及时更换，加固以保证架子在整个使用过程中的每个阶段都能满足其结构、构造和使用的要求。维修加固的材料，应与原架子的材料及规格相同，禁止钢竹、钢木混用；禁止扣件、绳索、铁丝和竹篾混用。维修加固要与搭设一样，严格遵守安全技术操作规程。3、脚手架的验收架子搭设和组装完毕，在投入使用前，应逐层、逐流水段由主管工长、架子班组长和专职技安人员一起组织验收，并填写验收单。内容如下：(1)架子的布置；立杆、大小横杆间距；(2)架子的搭设和组装，包括工具架和起重点的选择；(3)连墙点或与结构固定部分要安全可靠；剪刀撑、斜撑应符合要求；(4)架子的安全防护；安全保险装置要有效；扣件和绑扎拧紧程度应符合规定；(5)脚手架的起重机具、钢丝绳、吊杆的安装等要安全可靠，脚手板的铺设应符合规定。4、脚手架的拆除(1)架子拆除时应划分作业区，周围设绳绑围栏或竖立警戒标志；地面应设专人指挥，禁止非作业人员入内。(2)拆架子的高处作业人员应戴安全帽，系安全带，扎裹腿，穿软底鞋方允许上架作用。(3)拆除顺序应遵守由上而下，先搭先拆、后搭先拆的原则。即先拆栏杆、脚手板、剪刀撑、斜撑，而后小横杆、大横杆、立杆等，并按一步一清原则依次进行，要严禁上下同时进行拆除作用。(4)拆立杆要先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣，然后托住中间，再解端头扣。(5)连墙杆应随拆除进度逐层拆除，拆抛撑前，应用临时撑支住，然后才能拆抛撑。(6)拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。(7)大片架子拆除后所预留的斜道、上料平台、通道、小飞跳等，应在大片架子拆除前先进行加固，以便拆除后能确保其完整、安全和稳定。(8)拆除时严禁撞碰脚手架附近电源线，以防止事故发生。(9)拆除时不应碰坏门窗、玻璃、水落管、房檐瓦片、地下明沟等物品。(10)拆下的材料，应用绳索栓住杆件利用滑轮徐徐下运，严禁抛掷，运至地面的材料应按指定地点，随拆随运，分类堆放，当天拆当天清，拆下的扣件或铁丝要集中回收处理。(11)在拆架过程中，不得中途换人，如必须换人时，应将拆除情况交待清楚后方可离开。(12)拆除烟囱、水塔外架时，禁止架料碰断缆风绳，同时拆至缆风处方可解除该处缆风，不能提前解除。
