初三物理电学复习专题.doc

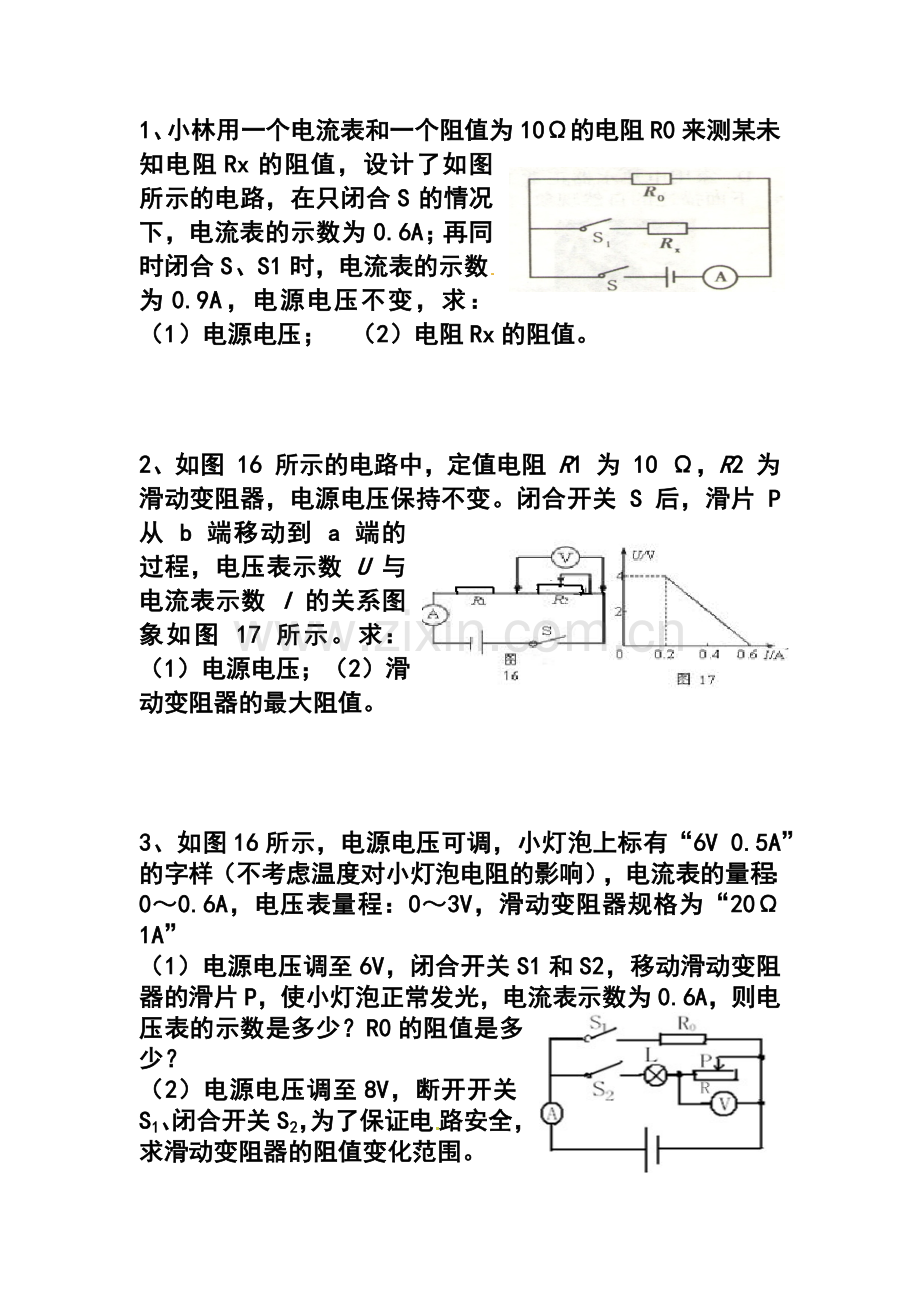

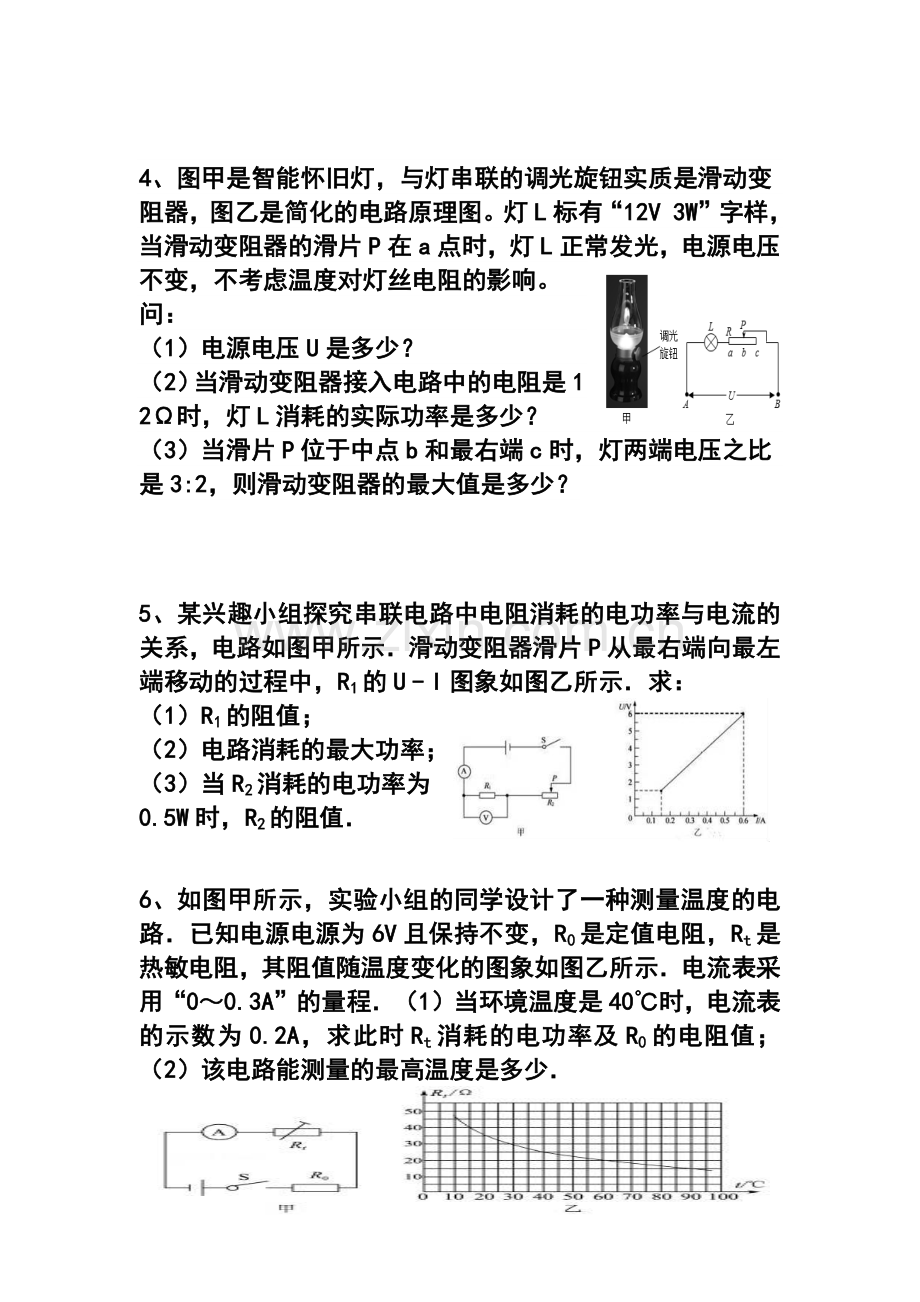

1、小林用一个电流表和一个阻值为10的电阻R0来测某未知电阻Rx的阻值，设计了如图所示的电路，在只闭合S的情况下，电流表的示数为0.6A；再同时闭合S、S1时，电流表的示数为0.9A，电源电压不变，求：（1）电源电压； （2）电阻Rx的阻值。2、如图 16 所示的电路中，定值电阻 R1 为 10 ，R2 为滑动变阻器，电源电压保持不变。闭合开关 S 后，滑片 P 从 b 端移动到 a 端的过程，电压表示数 U 与电流表示数 I 的关系图象如图 17 所示。求：（1）电源电压；（2）滑动变阻器的最大阻值。3、如图16所示，电源电压可调，小灯泡上标有“6V 0.5A”的字样（不考虑温度对小灯泡电阻的影响），电流表的量程：00.6A，电压表量程：03V，滑动变阻器规格为“20 1A”（1）电源电压调至6V，闭合开关S1和S2，移动滑动变阻器的滑片P，使小灯泡正常发光，电流表示数为0.6A，则电压表的示数是多少？R0的阻值是多少？（2）电源电压调至8V，断开开关S1、闭合开关S2，为了保证电路安全，求滑动变阻器的阻值变化范围。4、图甲是智能怀旧灯，与灯串联的调光旋钮实质是滑动变阻器，图乙是简化的电路原理图。灯L标有“12V 3W”字样，当滑动变阻器的滑片P在a点时，灯L正常发光，电源电压不变，不考虑温度对灯丝电阻的影响。问：（1）电源电压U是多少？（2）当滑动变阻器接入电路中的电阻是12时，灯L消耗的实际功率是多少？（3）当滑片P位于中点b和最右端c时，灯两端电压之比是3:2，则滑动变阻器的最大值是多少？5、某兴趣小组探究串联电路中电阻消耗的电功率与电流的关系，电路如图甲所示滑动变阻器滑片P从最右端向最左端移动的过程中，R1的UI图象如图乙所示求：（1）R1的阻值；（2）电路消耗的最大功率；（3）当R2消耗的电功率为0.5W时，R2的阻值6、如图甲所示，实验小组的同学设计了一种测量温度的电路已知电源电源为6V且保持不变，R0是定值电阻，Rt是热敏电阻，其阻值随温度变化的图象如图乙所示电流表采用“00.3A”的量程（1）当环境温度是40时，电流表的示数为0.2A，求此时Rt消耗的电功率及R0的电阻值；（2）该电路能测量的最高温度是多少7、某种规格的白炽灯泡的铭牌上印着“220V 40W”，其灯丝电流随电压变化图象如图所示（1）这种白炽灯正常工作时，灯丝的电阻是多少？（2）取两只该规格的白炽灯串联起来，接到220V的电源上，两灯总的实际电功率是多少？两灯工作2h共消耗多少度电？（3）取一只该规格的白炽灯接到12V学生电源上，电路连接及灯泡均完好，闭合开关后白炽灯并不发光，请你判断此时白炽灯是否消耗电能？如果消耗，说明能量转化的情况；如果不消耗，说明理由8、孝顺的芳芳为了让奶奶在冬天方便取暖。她用自己的零用钱为老人家买了个烤火用的 电热箱，电热箱的规格如下表。求：（1）电热箱内发热丝的电阻。（2）正常工作 0.5h，电热箱消耗的电能。（3）一天，芳芳断开家中其他所有用电器，只接通电热箱，发现家中如图所示的电能表表 盘在 5min 内转了 100 圈，电热箱的实际功率是多少？9、如图甲所示的电路中，电源电压不变，小灯泡L的额定电压为6V，R1为某特殊电阻元件，通过它的电流与其两端的电压的关系如图乙所示当闭合开关S1、S3，断开S2，滑片P置于b端时，灯泡L正常发光，电流表的示数为0.9A求：（1）灯泡L的额定功率；（2）当闭合开关S2、S3，断开S1，滑片P置于a端时，电流表的示数为0.4A，R2的最大阻值；（3）当只闭合开关S2，滑片P置于a端时，电路消耗的总功率为1.2W，此时灯泡1min内消耗的电能10、有一种挂式电热水器内部简化电路如图所示，该热水器设有高、中、低三档，已知电热丝R1=55，高档加热功率为1100W，电热转化效率为80%，水的比热容为4.2103J/kg）求：（1）将2kg水从20加热到75需要吸收多少热量；（2）用高档将2kg水从20加热到75需要多少时间；（3）只闭合S、S2时，电热水器的电功率是多少 11、某种电热水器，其电路图如下，R1为发热板，R2为保温电阻，Sl是温控开关。当电热水器处于加热状态时水被加热，达到设定温度时，S1自动断开，热水器处于保温状态时，已知电阻R1=50，R2=450。求： （1）热水器内装有质量为2kg的水，当水的温度从20升高到40对，这些水吸收的热量是多少？ （2）当电热器处于加热状态时，电路中的电流是多大？ （3）当热水器处于保温状态时，R1的电功率为多少？12、如图是某款有加热和保温功能的电热饮水机电路原理图，机内有温控开关S0，R1、R2为加热电阻丝（假设它们的阻值不变）该饮水机的部分参数如下表求：（计算结果不能整除，保留一位小数）（1）当S和S0闭合时，饮水机处在什么状态？此时电路的总电流是多大？（2）在加热状态下，电阻丝R1的阻值为多少？（3）傍晚用电高峰期，若实际电压只有200V时，饮水机加热的实际总功率是多大？13、如图甲是某型号的电暖气，图乙是其内部的电路简化图，表格中列出了有关参数当只闭合开关S1时，电暖气处于“700W”的档位工作（1）电暖气在“2000W”档位正常工作时，电路中的开关处于什么状态？（2）电暖气在“700W”档位正常工作时，通过电暖气的电流是多少？（结果保留整数）（3）某一次使用中，先让电暖气在“2000W”档位正常工作工作15min，随后调到“700W”档位正常工作工作2h，共消耗多少电能？14、图甲为一种新型电饭锅，图乙为其简化电路，其中R1和R2均为电热丝，S1是自动控制开关，通过开关的控制，可实现智能化地控制食物在不同时间段的温度图丙为其在工作的30min内功率随时间变化的图象已知其高温档的功率为600W，电阻R1=5R2（1）请写出电饭锅在低温档保温时两个开关的通断状态（2）求出电饭锅在这30min内产生的热量15、母亲为了给小林增加营养，买了一台全自动米糊机，如图（甲）所示。米糊机的主要结构：中间部分是一个带可动刀头的电动机，用来将原材料粉碎打浆；外部是一个金属圆环形状的电热管，用来对液体加热。如图（乙）所示是米糊机正常工作时，做一次米糊的过程中，电热管和电动机交替工作的“Pt”图象。表格内是主要技术参数。请问：米糊机正常工作时的电热管中的电流是多大？（计算结果保留两位小数）米糊机正常工作时做一次米糊，消耗的电能是多少？米糊机在正常工作状态下做一次米糊，若各类原料和清水总质量为1.5kg，初温为，米糊沸腾时温度是，电热管的加热效率是多少？（已知原料和清水的混合物的比热容及米糊的比热容均为，计算结果保留百分数整数。）有“3V 0.75W”的L1灯泡和“3V 1.5W”的L2灯泡，如题14图甲所示，闭合开关，L1灯泡和L2正常发光，则电路总电阻R= ；如题14图乙所示，闭合开关，L1灯正常发光，则电源2的电压U= V；此时L2消耗的实际功率P= W(假设灯丝电阻不变)。如图所示的电路中，电源电压为18V且保持不变当开关S闭合，滑动变阻器的滑片P滑至a端时，电流表示数为1.5A；当S断开，滑片P滑到变阻器中点时，电压表示数为9V，则滑动变阻器的最大阻值为；若电压表量程为015V，断开开关S，灯泡的最小功率为W（不考虑温度对灯丝电阻的影响）如图甲所示，把标有“6V 3W“的灯泡L和滑动变阻器R串联接入恒定电压为9 V的电源上，通过L的电流I与L两端电压U的关系如图乙所示，则L正常发光时，滑动变阻器接入电路的电阻是； 当电路中电流为0.4A时，L的实际功率是W如图所示，电源电压12V保持不变，小灯泡L的规格为”6V 3W”，滑动变阻器的最大阻值为12，电流表的量程为03A当开关S1、S2都断开时，小灯泡L恰能正常发光，R1的阻值为，当开关S1、S2都闭合时，要保证电路各元件安全，整个电路电功率的变化范围是 如图所示，电源电压不变，P置于中点，a为电流表或电压表任意闭合开关，电路都是安全的，下列说法正确的是（）Aa是电压表B只闭合S1，P向右滑动，a的示数的变化量与A2示数的变化量的比值变小C闭合S1、S3，断开S2，A1的示数大于A2的示数D闭合S1、S2、S3，P向左滑动，A1的示数减小如图所示电源电压为4.5V，电流表量程为“00.6A”，滑动变阻器规格为“10，1A”，小灯泡L标有“2.5V，1.25W”（不考虑温度对灯丝电阻的影响）在保证通过小灯泡L的电流不超过恒定电流的情况下，移动滑动变阻器的滑片，下列选项正确的是（）A小灯泡的额定电流是0.6AB电流表的示数变化范围是0.30.5AC电压表的示数变化范围是03VD滑动变阻器连入电路的阻值变化范围是410如图所示，电源电压恒为5V，电压表的量程为“03V”，电流表的量程为“00.6A”，滑动变阻器的规格为“20 1A”，灯泡标有“3V1.8W”字样。闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（ ）A.滑动变阻器的电阻允许调节的范围是020B.电流表示数的变化范围是0.10.6AC.电压表示数的变化范围是1V3VD.灯泡的最小功率是1W
