PMC-530通用型电力测控智能装置 深圳市中电电力技术有限公司

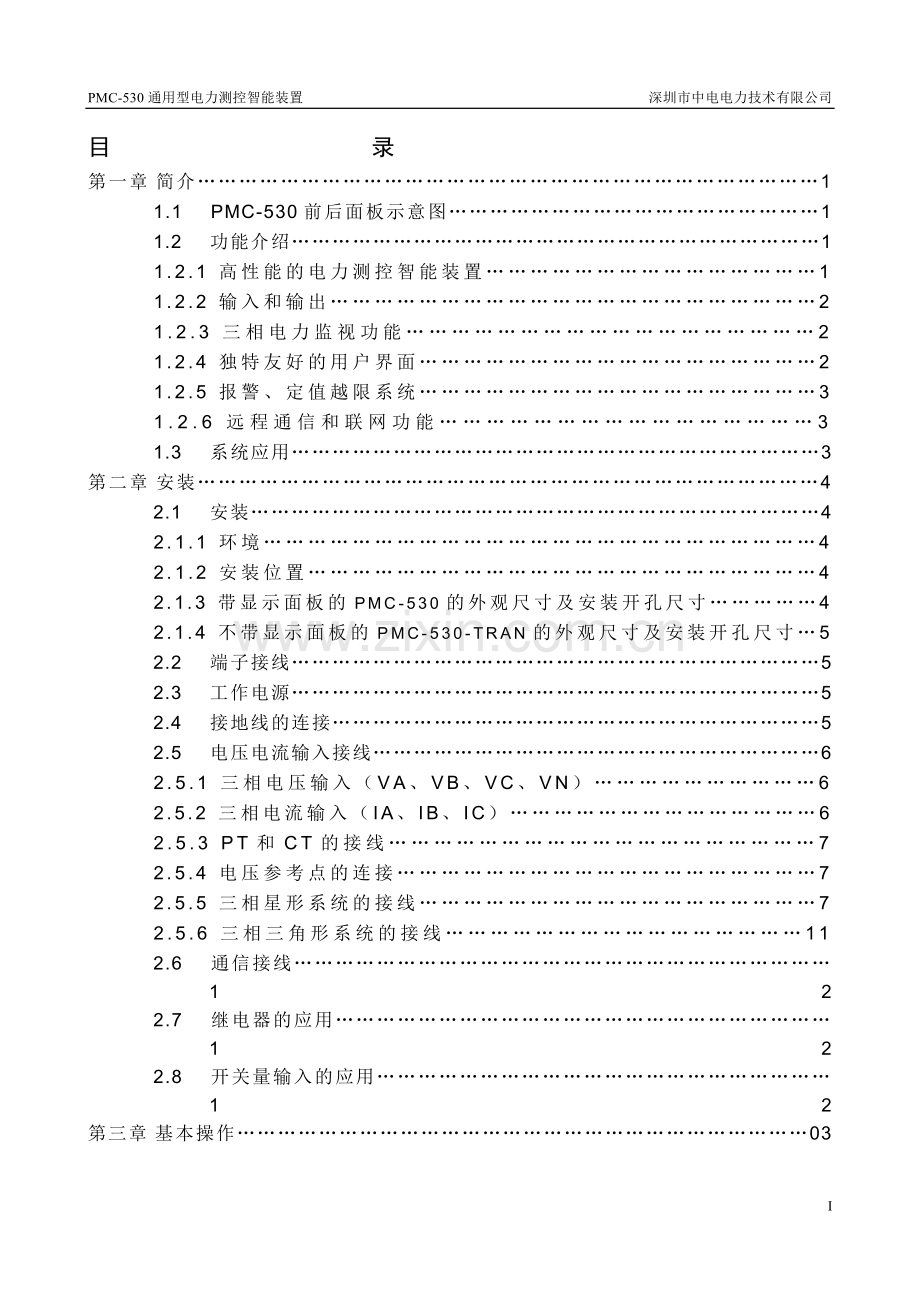

目 录
第一章 简介………………………………………………………………………………1
1.1 PMC-530前后面板示意图………………………………………………1
1.2 功能介绍……………………………………………………………………1
1.2.1 高性能的电力测控智能装置………………………………………1
1.2.2 输入和输出…………………………………………………………2
1.2.3 三相电力监视功能………………………………………………2
1.2.4 独特友好的用户界面………………………………………………2
1.2.5 报警、定值越限系统………………………………………………3
1.2.6 远程通信和联网功能…………………………………………3
1.3 系统应用……………………………………………………………………3
第二章 安装………………………………………………………………………………4
2.1 安装…………………………………………………………………………4
2.1.1 环境…………………………………………………………………4
2.1.2 安装位置……………………………………………………………4
2.1.3 带显示面板的PMC-530的外观尺寸及安装开孔尺寸……………4
2.1.4 不带显示面板的PMC-530-TRAN的外观尺寸及安装开孔尺寸…5
2.2 端子接线……………………………………………………………………5
2.3 工作电源……………………………………………………………………5
2.4 接地线的连接………………………………………………………………5
2.5 电压电流输入接线…………………………………………………………6
2.5.1 三相电压输入（VA、VB、VC、VN）…………………………6
2.5.2 三相电流输入（IA、IB、IC）……………………………………6
2.5.3 PT和CT的接线…………………………………………………7
2.5.4 电压参考点的连接…………………………………………………7
2.5.5 三相星形系统的接线………………………………………………7
2.5.6 三相三角形系统的接线…………………………………………11
2.6 通信接线……………………………………………………………………12
2.7 继电器的应用………………………………………………………………12
2.8 开关量输入的应用…………………………………………………………12
第三章 基本操作…………………………………………………………………………03
3.1 简介…………………………………………………………………………13
3.2 开机…………………………………………………………………………13
3.3 显示模式……………………………………………………………………13
3.3.1 面板显示…………………………………………………………13
3.3.2 面板按键…………………………………………………………13
3.3.3 参数说明…………………………………………………………19
3.4 工作方式设置………………………………………………………………20
3.4.1 简介………………………………………………………………20
3.4.2 进入/退出整定模式………………………………………………20
3.4.3 整定模式下各键的功能…………………………………………20
3.4.4 改变口令…………………………………………………………20
3.4.5 参数设置…………………………………………………………21
3.5 基本系统参数设置…………………………………………………………22
3.6 继电器输出（OUT1～OUT2）……………………………………………23
3.7 开关量输入IN1～IN4……………………………………………………23
第四章 PMC-530技术指标………………………………………………………………04
4.1 精度指标……………………………………………………………………24
4.2 三相交流电压输入（VA、VB、VC、VN）………………………………24
4.3 三相交流电流输入（IA、IB、IC）………………………………………25
4.4 光电隔离开关量输入（IN1～IN4、COM）………………………………26
4.5 继电器输出（OUT1、OUT2、OUT3、OUT4）…………………………26
4.6 隔离通信接口………………………………………………………………27
4.7 工作电源（POWER）……………………………………………………27
4.8 工作环境……………………………………………………………………27
第五章 PMC-530配置说明………………………………………………………………27
5.1 基本配置……………………………………………………………………27
5.2 可选配置……………………………………………………………………27
5.3 标准配置……………………………………………………………………27
5.4 配置举例……………………………………………………………………28
5.5 通信参数……………………………………………………………………28

III
PMC-530通用型电力测控智能装置 深圳市中电电力技术有限公司

第一章 简 介

1.1 PMC-530前后面板示意图

图1.1.1 带显示的PMC-530电力测控智能仪表前面板图

图1.1.2 PMC-530电力测控智能仪表后面板图

1.2 功能介绍

1.2.1 高性能的电力测控智能装置
PMC-530是一种数字式三相电力测控智能装置，直接针对一回线路设计，能够完成一回线路的监控功能，广泛用于工业、商业、民用电力系统和变电站中。PMC-530以12MHz、16位工业级微处理器为核心，处理速度高，具有很高的性价比，集电量遥测、遥控、遥信等功能于一体。
表1.2 PMC-530基本功能
PMC-530
详细说明
输入和输出
三相电压输入（VA、VB、VC、VN）
三相电流输入（IA、IB、IC）
四个继电器输出（OUT1、OUT2、OUT3、OUT4）

开关量输入
监视四路开关量输入
测量参数
电压测量、电流测量、功率测量、频率的测量、电能的计算。
越限监视
监视三相电压、三相电流、频率
通信方式
RS-485口（2线式、半双工，波特率最高19200bps）

1.2.2 输入和输出
PMC-530适用于各种星形、三角形电力系统。电压接线方式包括四线星形接线、三线星形接线、三线三角形接线。
PT二次侧的三相交流电压可以直接接入PMC-530的电压输入端；CT二次侧的三相交流电流可以直接接入PMC-530的电流输入端，对于只有两相CT的情况，可以通过接线来得出另一相的电流。另外，PMC-530还提供了电压输入额定为220V的配置，主要用于220/380VAC的星形系统直接接入。PMC-530的电流输入额定有5A和1A两种配置，分别适应于CT二次侧电流为5A和1A的情况。
四路开关量输入可用来监测断路器的状态、隔离开关的状态、继电保护动作或其他外部接点的状态。基本型号的PMC-530内部有24V直流电源提供自激，用于无源触点监视；对于有源接点，可选择外部激励配置（-EES选项）的PMC-530（订货时应注明）。
PMC-530有四个电磁式继电器用于输出控制，通过上位机软件可设定电压、电流、频率输出，所有继电器均可手动控制，即实现遥控。继电器接通容量为5A，30VDC/250VAC，如果用于220VDC，则电流分断能力为0.2A。

1.2.3 三相电力监视功能
PMC-530提供了实时三相测量参数和状态参数，所有参数均能通过面板LCD显示或通信口而获得。一个PMC-530装置可取代所有常规的三相电量测量仪表及其变送器。
实时参数包括：
● 电压、电流、有功、无功、视在功率和频率。
● 所有双向电度值，包括KWH、KVARH和KVAH，都有双向（输入/输出）标志。
状态信息包括：
● 四个输出控制继电器状态
● 四路开关量状态

1.2.4 独特灵活的用户界面
PMC-530显示面板配有一个带背光的16字符×2行的LCD显示器和三个密封薄膜按键，如图1.1.1所示。电压、电流、有功、无功、频率、双向电能、开关量状态、继电器状态等所有监测量都可以单独或循环显示。利用这3个按键，能够设置PT接线方式和变比、CT变比、通信波特率、通信规约、通信ID号等。修改PMC-530的设置，必须先输入正确的口令，存入非易失存储器，即使停电也不会丢失，可保存10年以上。
PMC-530作为电力监控系统的智能监控前端时，可以选用不带当地显示功能的PMC-530-TRAN配置的监控模块，利用上位机监控软件，来设定其PT、CT接线方式和变比等参数。

1.2.5 报警、定值越限系统
PMC-530定值越限系统用来控制继电器输出。继电器的控制有两种模式，一为手动控制模式，另一为自动控制模式。
手动控制模式下，继电器的断开和闭合完全由用户控制，只能通过通讯控制实现。
自动控制模式下，继电器的断开和闭合是由用户已经设定的一组越限参数进行控制的。每组越限参数对应一定的逻辑关系，包括对应监视的数据量、监视数据的报警类型，报警动作值。

1.2.6 远程通信和联网功能
PMC-530自带RS-485通信口，波特率最高可达19200bps。一个RS-485网能在1200米距离内用屏蔽双绞线同时挂接32个PMC-530或其它监控智能仪表，然后通过CEIEC-1210即RS-485/RS-232转换器，与微机连成一个监控系统。借助电话线路、无线电、载波、微波等通信手段，可以实现更远距离的通信。
针对PMC-530的应用，本公司开发了一系列电力监控系统组态软件，根据被监控系统的规模，选配相应数量的电力测控智能装置，用户掌握最基本的微机使用常识即可在微机上安装监控软件，然后按照提示设置PMC-530的工作方式和基本参数，就可进入实时监控运行状态，在微机上淋漓尽致地表现PMC-530卓绝的性能。

1.3 系统应用

PMC-530有广泛的用途，可以应用于任何需要用电和配电的地方，主要有：
·工厂动力系统自动化、负荷控制
·SCADA、DCS、EMS集成厂商
·变电站综合自动化
·发电厂电气DAS
·邮电局电源系统、智能大厦
·无功补偿系统

第二章 安装和使用
2.1 安装
2.1.1 环境
PMC-530应安装在干燥、清洁、远离热源和强电磁场的地方。表2.1列出了PMC-530正常工作和储藏时需保证的环境参数。
表2.1 PMC-530环境条件
环境条件
PMC-530
工作温度
-25℃～+70℃
储存温度
-40℃～+85℃
相对湿度
5～95％无冷凝
2.1.2 安装位置
PMC-530通常安装在开关柜中，可使它不受油、污物、灰尘、腐蚀性气体或其他有害物质的侵袭。安装时要注意检修方便，有足够的空间放置有关的线、端子排、短接板和其他必要的设备。
2.1.3 带显示面板的PMC-530的外观尺寸及安装开孔尺寸

2.1.4 不带显示面板的PMC-530-TRAN的外观尺寸及安装开孔尺寸

2.2 端子接线
PMC-530的后面板上有两排接线端子，见图1.1.2。
接线时应注意交流电压电流的相序和极性连接正确，否则直接影响测量结果。图2.5.5a,b,c,d,e、图2.5.7a,b,c,d详细介绍了PMC-530用于各种系统的接线方法。

2.3 工作电源
PMC-530所需的工作电源为交流85～264V/0.2A/47～440Hz，相线接POWER+端，中性线接POWER-端；或者直流电源110VDC~370VDC/0.2A，正级接POWER+端，负极接POWER-端。

2.4 接地线的连接
PMC-530的机壳必须与大地相连，良好的接地可以减小电力系统的振荡和暂态过程对装置的冲击。可通过机壳后面板接地螺钉（标记为GND）用导线接到开关柜地。
2.5 电压电流输入接线

2.5.1 三相电压输入（VA、VB、VC、VN）

2.5.1.1 VA输入的接线
对于所有与功率和电能有关的测量，相位以VA输入为参考，频率测量也是指VA的频率，所以VA输入端必须正确连接才能保证功率、电能、频率读数准确。但VA并不影响其它各路电压电流的测量（相位除外）。

2.5.1.2 使用PT的接线
PT用来把星形系统相电压、三角形系统线电压按比例减小到PMC-530满刻度输入（100V或者220V）以内。
2.5.1.3 PT额定值
PT的额定负载能力必须大于所有并接于PT上的PMC-530和其他接入设备负荷的总和。PMC-530电压输入的额定负载为（每相）：
（1） 对于-100V的PMC-530：额定电流为2mA，因而额定负载为0.2VA。
（2） 对于-220V的PMC-530：额定电流为2mA，因而额定负载为0.44VA。
PT的精度也影响PMC-530总的测量精度，建议用户选用精度高于0.5级的PT。

2.5.2 三相电流输入（IA、IB、IC）
PMC-530必须使用CT才能测量各相的电流。CT的二次侧额定电流为5A或1A，相应地选用-5A或-1A配置的PMC-530。因三相CT的变比参数是统一整定的，所以三相CT变比必须相同。

2.5.2.1 电流输入选项
PMC-530三相电流输入选项有两种，即-5A和-1A。分别用于外部CT的二次侧额定输出为5A和1A的情况。
PMC-530电流过量程测量能力为120％，即对于-5A配置，电流测量范围为0～6.0A，对于-1A配置，电流测量范围为0～1.2A。

2.5.2.2 CT额定值
CT的额定负载能力必须大于PMC-530、接线电缆、其他接入设备负荷的总和。PMC-530的电流输入阻抗小于0.004欧，额定负载小于0.1VA。
通常CT原边额定值根据最大负荷来选择，并选用最接近标准规格的CT。
CT的精度也影响PMC-530总的测量精度，建议用户选用精度高于0.5级的CT。另外，PT、CT的角差的不一致也会影响功率、电度等的测量精度。
2.5.3 PT和CT的接线
图2.5.5a,b,c,d,e、图2.5.7a,b,c,d说明了各种情况下电压和电流输入的接线。交流电压电流的相别和极性决定了仪表能否正确地工作，安装时请必须注意这一点。
PT一次侧必须有断路器或熔断器提供保护，如果使用的PT额定容量大于25VA，则PT二次侧也要装熔断器；CT应接到短接端子或测试盒上，以保证CT接线的安全。
由于PT和CT一次侧的励磁将在PT和CT二次侧电路产生较大的电压和电流，所以在安装PMC-530时一定要有必要的安全措施，例如拆下PT熔断器、短接CT二次侧等。

2.5.4 电压参考点的连接
PMC-530电压参考点VN是电压读数的零电位基准，它的接线直接影响测量的准确性。请根据图2.5.5a,b,c,d,e、图2.5.7a,b,c,d来正确连接VN端子。PMC-530三相电压输入回路与内部弱电回路在电气上是隔离的，所以，对PMC-530自身而言，并不要求VN端子必须接地。

2.5.5 三相星形系统的接线
图2.5.5a到图2.5.5e是四线、三线星形系统下PMC-530的接线示意图。

2.5.5.1 四线星形系统

PMC-530的VA、VB、VC和VN端子直接接到三条相线和中性线上，或接到PT的相线和中性线。可测得相电压和线电压，根据系统电压等级使用不同配置的PMC-530。
（1） 对于系统电压为220/380V及以下的系统，选用电压输入额定为220V（-220V配置）的PMC-530，见图2.5.5a。这种情况下，VOLTS MODE应设为“WYE(4W)”。

图2.5.5a 四线星形系统：无PT的直接接线（220/380V及以下系统）
（2） 如果被监测系统的电压高于220/380V四线星形系统，则可以使用3个PT，PT一次侧和二次侧都接成星形，并且两侧都用熔断器（或断路器）保护，见图2.5.5b。这种情况下，应当选用电压输入额定为100V（-100V配置）的PMC-530，VOLTS MODE应设为“WYE(4W)”。

图2.5.5b 四线星形系统：使用3个PT（220/380V以上系统）

（3） 如果被监测系统的电压高于220/380V四线星形系统，也可以使用2个PT，PT一次侧和二次侧都接成星形（不完全星形接法），并且两侧都用熔断器（或断路器）保护，见图2.5.5c。这种情况下，应当选用电压输入额定为100V（-100V配置）的PMC-530，VOLTS MODE应设为“WYE(3W)”。由于B相电压是由A、C两相电压计算得来的，只有在三相平衡时才能保证测量精度；如果三相不平衡，B相电压、功率等参数的测量精度将会稍低于标称精度。所以，本公司建议用户尽量不要采用这种接线方式。

图2.5.5c 四线星形系统：使用2个PT的不完全星形接法（220/380V以上系统）
2.5.5.2 接地三线星形系统

（1） 如果三线星形系统公共端或中性点接地，并且电压在PMC-530的输入范围内，则不需要PT，PMC-530的VA、VB、VC端子直接接到三条相线上，VN接到主变压器的中性点，如图2.5.5d。VOLTS MODE应设为“WYE(4W)”。
图2.5.5d 接地三线星形系统：无PT的直接接线（220/380V及以下系统）

（2） 如果三线星形系统公共端或中性点接地，并且系统电压高于220/380V，则需要使用PT，PMC-530的VA、VB、VC、VN端子接到PT二次侧，如图2.5.5e。这种情况下，应当选用电压输入额定为100V（-100V配置）的PMC-530，VOLTS MODE应设为“WYE(4W)”。

图2.5.5e 接地三线星形系统：使用3个PT（220/380V以上系统）
2.5.6 三相三角形系统的接线

对于不接地的三相三角形系统，PMC-530都需经PT引入电压，PT接法有两种：使用2个PT或3个PT。另外，CT的接法也有2种：使用3个CT或2个CT。图2.5.7a到图2.5.7d分别为使用2PT+3CT、2PT+2CT、3PT+3CT、3PT+2CT的接线图。
（1） 如果三角形系统使用2个PT，V/V接线方式，三相均装设有CT，如图2.5.7a所示。VOLTS MODE应设为“DELTA”。

图2.5.7a 三角形系统：使用2个PT和3个CT

（2） 如果三角形系统使用2个PT，V/V接线方式，两相装设有CT，应根据三相电流之和等于0的原则来得到另一相的电流，如图2.5.7b所示。VOLTS MODE应设为“DELTA”。

图2.5.7b 三角形系统：使用2个PT和2个CT
（3） 如果三角形系统使用3个PT，三相均装设有CT，如图2.5.7c所示。VOLTS MODE应设为“WYE(4W)”。

图2.5.7c 三角形系统：使用3个PT和3个CT

（4） 如果三角形系统使用3个PT，两相装设有CT，应根据三相电流之和等于0的原则来得到另一相的电流，如图2.5.7d所示。VOLTS MODE应设为“WYE(4W)”。

图2.5.7d 三角形系统：使用3个PT和2个CT

2.6 通信接线
PMC-530具有一个两线方式的RS-485通信口。采用高速光耦隔离并带有保护电路，可以防止共模、差模电压干扰、雷击和误接线损坏通信口。
RS-485通信方式允许一条总线上最多接32台PMC-530仪表，这时需要一个RS-232C/RS-485转换器如CEIEC-1210。通信电缆可以采用普通的屏蔽双绞线，总长度不能超过1200米，各个设备的RS-485口正负极性必须连接正确，电缆屏蔽层一端接地。如果屏蔽双绞线较长，建议在其末端接一个150～300Ω的电阻以提高通信的可靠性。

2.7 继电器的应用
PMC-530内部有4个电磁型继电器，端子排标记为OUT1、OUT2、OUT3、OUT4，可直接切断250VAC/5A或30VDC/5A的负载，如果应用于220V直流，则分断能力为0.2A。继电器动作时，前面板相应的OUT指示灯点亮；继电器返回时，前面板相应的OUT指示灯熄灭。继电器可应用于以下几种情况：
（1） PMC-530内部继电器可以整定为过流保护。
（2） 对其他的设备保护，典型应用是过电压/低电压、电压不平衡、频率过高/过低保护等。
（3） 连接到允许继电器控制的外部装置的操作机构，用于重要设备的控制（如断路器跳、合闸等）。
使用继电器前应注意：PMC-530初次上电后需进行整定，包括所有继电器的参数越限值；要测试继电器的定值越限和手动控制功能是否完好。

2.8 开关量输入的应用
PMC-530具有4路开关量输入，用于检测外部接点的状态。标准配置的PMC-530内部有一个24V的直流自激电源，用于无源触点检测；-ESS配置的PMC-530内部不带直流自激电源，用于有源触点检测。外部接点闭合时，面板上相应的指示灯点亮；外部接点打开时，面板上相应的指示灯熄灭。

第三章 基本操作

3.1 简介
本章内容包括：开机操作；面板操作（包括实时数据显示及工作参数整定）；基本硬件操作（包括控制继电器输出、开关量输入）。

3.2 开机
所有安装接线完毕并检查无误后，便可通电开机。PMC-530首先进入显示模式，显示电压、电流、功率等，但由于装置的PT、CT变比等参数可能尚未整定好，此时显示的值可能不正确。以下章节将介绍如何利用前面板3个按键来整定PMC-530。

3.3 显示模式

3.3.1 面板显示
PMC-530用户界面友好，16字符×2行的带背光的液晶显示器（LCD）可以以多种不同格式显示大量的信息，LCD的上一行显示参数名称，下一行对应地显示该参数的值。用户还可通过3个薄膜按键的操作选择显示的参数和进行参数的设置。

基本相显示：
通电开机后，PMC-530即处于显示模式，显示各相的电压、电流、功率。使用“相别”键可顺序选择不同的相（线）进行显示，使用“参数”键可显示该相的其他电气参数。

显示分辨率：
包括小数位在内，电压、电流最多可显示四位数字，功率显示六位数字

3.3.2 面板按键
PMC-530具有3个薄膜按键：1个单功能键（“整定”）和2个双功能键。对于双功能键，上方按键为显示模式功能键（“相别”、“参数”），下方按键为整定模式功能键（“ç”、“＋”）。
长按“整定”键3秒以上再放开，可进入循环的整定模式，进入整定模式以后，按一次“整定”键将进行一个功能的选择；这时配合功能键（“ç”、“＋”）可以在每一种功能下进行参数的选择和配置。再长按“整定”键3秒以上，将回到电量参数测量的查询状态下。
在回到电量参数测量的查询状态下，按（“相别”、“参数”）进行电量参数的查询。

PMC-530面板3个薄膜按键可用于工作参数整定和数据显示，见图3.3.2。

图3.3.2 PMC-530显示面板

3.3.2.1 “整定”键
按下“整定”键超过三秒钟将在模式功能设置菜单和电量参数查询菜单切换；进入模式功能设置菜单后，按“整定”键用来循环选择不同的功能设置，一共有如下一些菜单：

表3.3.2.1 模式功能设置菜单
参 数
第一级菜单
第二级子菜单
第三级子菜单
说 明
范围/待选项
■■SETUP PMC530■■
PROGRAMMING MODE
进入模式功能设置菜单

PASSWORD=
口令（参见3.4.4）
4位数字
SYSTEM SET？
基本系统参数设置访问（参见3.4.5中的(1)项）
NO/YES
USING PT?
PT设置访问
NO/YES
PT PRIM=
PT原边设置，输入值的大小
0~999999
PT SECOND=
PT副边设置，输入值的大小
0~999
CT PRIM=
CT原边设置，输入值的大小
0~99999
V MODEL=
输入的接线方式
WYE(4W)
DELTA
SINGLE
DEMO
WYE(3W)
参 数
说 明
范围/待选项
COMM SET？
通信参数设定（参见3.4.5中的(4)项）
NO/YES
UNIT ID=
设定PMC-530的通信ID号
PMC规约:1～9999/
MODBUS规约:1~247
BAUDRATE=
设定通信波特率
300/1200/2400/4800/9600/19200
PROTOCOL=
设定通信规约
PMC/MODBUS
REG SIZE=
指明寄存器位数(只对MODBUS有效)
16BIT/32BIT
DISPLAY SET？
面板显示设定（参见3.4.5中的(5)项）
NO/YES
FORMAT=
设定数字量的显示格式
. ABC/XYZ/RYB/RSI /123
SHOW DEC.?
设置小数
NO/YES
BRIGHTNESS:
亮度的调节
%%00/01/02/03
ENERGY CLEAR？
电度清除?
NO/YES
SETPOINT RL1？
设置继电器1 （参见3.4.5中的(7)项）
NO/YES
SETRLY 1 VA？
设置VA
NO/YES
VA MAX=
VA的上限值
0~999999
VA MIN=
VA的下限值
0~999999
SETRLY 1 VB？
设置VB
NO/YES
VB MAX=
VB的上限值
0~999999
VB MIN=
VB 的下限值
0~999999
SETRLY 1 VC？
设置VC
NO/YES
VC MAX=
VC的上限值
0~999999
VC MIN=
VC的下限值
0~999999
SETRLY 1 IA？
设置IA
NO/YES
IA MAX=
IA的上限值
0~99999
IA MIN=
IA 的下限值
0~99999
SETRLY 1 IB？
设置IB
NO/YES
IB MAX=
IB的上限值
0~99999
IB MIN=
IB 的下限值
0~99999
SETRLY 1 IC？
设置IC
NO/YES
IC MAX=
IC的上限值
0~99999
IC MIN=
IC 的下限值
0~99999
SETRLY 1 FREQ？
设置FREQ
NO/YES
FREQ MAX=
FREQ的上限值
0~999
FREQ MIN=
FREQ的下限值
0~999
SETPOINT RL2？
设置继电器2 （参见3.4.5中的(8)项）
NO/YES
SETRLY 2 VA？
设置VA
NO/YES
参 数
说 明
范围/待选项
VA MAX=
VA的上限值
0~999999
VA MIN=
VA的下限值
0~999999
SETRLY 2 VB？
设置VB
NO/YES
VB MAX=
VB的上限值
0~999999
VB MIN=
VB 的下限值
0~999999
SETRLY 2 VC？
设置VC
NO/YES
VC MAX=
VC的上限值
0~999999
VC MIN=
VC的下限值
0~999999
SETRLY 2 IA？
设置IA
NO/YES
IA MAX=
IA的上限值
0~99999
IA MIN=
IA 的下限值
0~99999
SETRLY 2 IB？
设置IB
NO/YES
IB MAX=
IB的上限值
0~99999
IB MIN=
IB 的下限值
0~99999
SETRLY 2 IC？
设置IC
NO/YES
IC MAX=
IC的上限值
0~99999
IC MIN=
IC 的下限值
0~99999
SETRLY 2 FREQ？
设置FREQ
NO/YES
FREQ MAX=
FREQ的上限值
0~999
FREQ MIN=
FREQ的下限值
0~999
SETPOINT RL3？
设置继电器3 （参见3.4.5中的(9)项）
NO/YES
SETRLY 3 VA？
设置VA
NO/YES
VA MAX=
VA的上限值
0~999999
VA MIN=
VA的下限值
0~999999
SETRLY 3 VB？
设置VB
NO/YES
VB MAX=
VB的上限值
0~999999
VB MIN=
VB 的下限值
0~999999
SETRLY 3 VC？
设置VC
NO/YES
VC MAX=
VC的上限值
0~999999
VC MIN=
VC的下限值
0~999999
SETRLY 3 IA？
设置IA
NO/YES
IA MAX=
IA的上限值
0~99999
IA MIN=
IA 的下限值
0~99999
SETRLY 3 IB？
设置IB
NO/YES
IB MAX=
IB的上限值
0~99999
IB MIN=
IB 的下限值
0~99999
参 数
说 明
范围/待选项
SETRLY 3 IC？
设置IC
NO/YES
IC MAX=
IC的上限值
0~99999
IC MIN=
IC 的下限值
0~99999
SETRLY 3 FREQ？
设置FREQ
NO/YES
FREQ MAX=
FREQ的上限值
0~999
FREQ MIN=
FREQ的下限值
0~999
SETPOINT RL4？
设置继电器4（参见3.4.5中的(10)项）
NO/YES
SETRLY 4 VA？
设置VA
NO/YES
VA MAX=
VA的上限值
0~999999
VA MIN=
VA的下限值
0~999999
SETRLY 4 VB？
设置VB
NO/YES
VB MAX=
VB的上限值
0~999999
VB MIN=
VB 的下限值
0~999999
SETRLY 4 VC？
设置VC
NO/YES
VC MAX=
VC的上限值
0~999999
VC MIN=
VC的下限值
0~999999
SETRLY 4 IA？
设置IA
NO/YES
IA MAX=
IA的上限值
0~99999
IA MIN=
IA 的下限值
0~99999
SETRLY 4 IB？
设置IB
NO/YES
IB MAX=
IB的上限值
0~99999
IB MIN=
IB 的下限值
0~99999
SETRLY 4 IC？
设置IC
NO/YES
IC MAX=
IC的上限值
0~99999
IC MIN=
IC 的下限值
0~99999
SETRLY 4 FREQ？
设置FREQ
NO/YES
FREQ MAX=
FREQ的上限值
0~999
FREQ MIN=
FREQ的下限值
0~999
FIRMWARE:
软件版本

3.3.2.2 “相别”键
在查询的状态下，利用“相别”键可以循环改变显示屏幕前两列的显示测量的数据，如三相电压、三相电流：

参数符号 参数符号 参数符号
值 值 值

循环显示的内容如下：
(1) Va Ia **
(2) Vb Ib **
(3) Vc Ic **
(4) VLN ILN **
(5) VAb Ia **
(6) VbC Ib **
(7) VcA Ic **
(8) VLL ILN **
(9) Va Vb Vc
(10)VAb VbC VCA
(11)Ia Ib Ic

注: “**”不受“相别”键的影响，它受“参数”键的影响。

3.3.2.3“参数”键
在查询的状态下，按“参数”键循环显示的内容如下：
在液晶显示器的第三列中显示：（不影响前两列的显示）

参数符号 参数符号 参数符号
值 值 值

(1) KWa
(2) KWb
(3) KWc
(4) ∑KW
(5) KVARa
(6) KVARb
(7) KVARc
(8) KVR
(9) PFa
(10) PFb
(11) PFc
(12) ∑PF
(13) KVAa
(14) KVAb
(15) KVAc
(16) KVA
(17) ∑KVA
(18) F
在液晶显示器中显示：（前两列将不显示）
(19) KWH IMPORT：0
(20) KWH EXPORT：0
(21) KWH TOTAL：0
(22) KVAH IMPORT：0
(23) KVAH EXPORT：0
(24) KVAH TOTAL：0

3.3.3 参数说明
参见下表：

表3.3.3 显示参数说明
参数
说明
Va、Vb、Vc：
分别表示A相、B相、C相电压，单位伏特；
Ia、Ib、Ic：
分别表示A相、B相、C相电流，单位安培；
VAB 、VBC 、VCA
分别表示AB线电压、BC线电压、CA线电压，单位伏特；
VLN、ILN：
分别表示相电压、相电流的平均值，单位分别为伏特、安培；
VLL、ILL：
分别表示线电压、线电流的平均值，单位分别为伏特、安培；
FREQ：
表示系统频率，单位为Hz，由A相电压测得。同时在第1栏显示相应的相（线）电压，在第2栏显示相应的电流。
KWa、KWb、KWc
分别表示三相有功功率（由电源流向负载），单位自动转为KW（千瓦）或MW（兆瓦），最大可累计到999,999。
KVAa、KVAb、KVAc
分别表示三相视在功率（由电源流向负载），单位自动转为KVA（千伏安）或MVA（兆伏安），最大可累计到999,999。
KVAR
