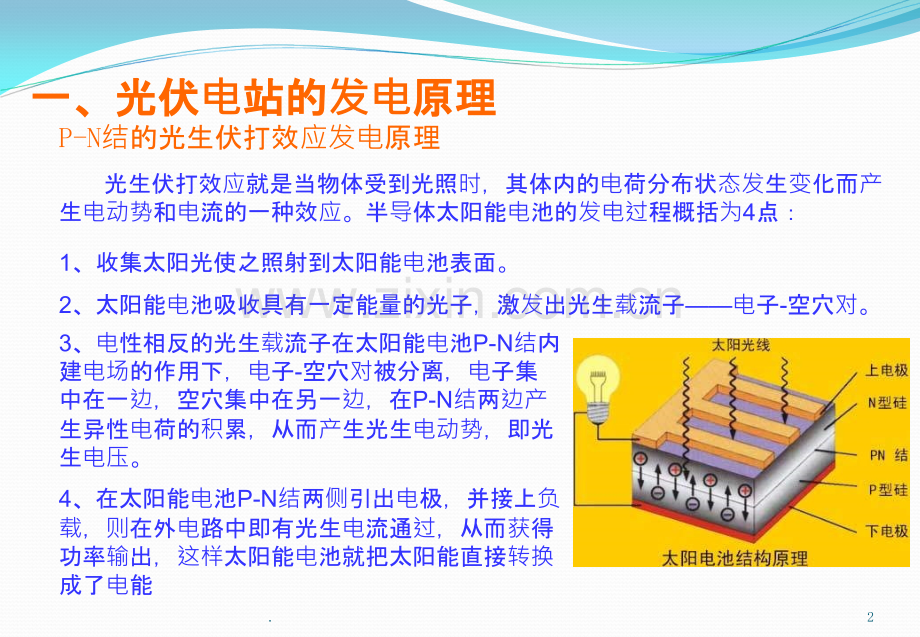

一、光伏一、光伏电站的站的发电原理原理光伏发电是指利用太阳能电池这种半导体电子器件的P-N结光生伏打效应原理有效地吸收太阳光辐射能，通过转换装置使之转变成电能的直接发电方式，是当今太阳光发电的主流，具有可再生、无污染等优势。1.一、光伏一、光伏电站的站的发电原理原理P-N结的光生伏打效应发电原理 光生伏打效应就是当物体受到光照时，其体内的电荷分布状态发生变化而产生电动势和电流的一种效应。半导体太阳能电池的发电过程概括为4点：1、收集太阳光使之照射到太阳能电池表面。2、太阳能电池吸收具有一定能量的光子，激发出光生载流子电子-空穴对。3、电性相反的光生载流子在太阳能电池P-N结内建电场的作用下，电子-空穴对被分离，电子集中在一边，空穴集中在另一边，在P-N结两边产生异性电荷的积累，从而产生光生电动势，即光生电压。4、在太阳能电池P-N结两侧引出电极，并接上负载，则在外电路中即有光生电流通过，从而获得功率输出，这样太阳能电池就把太阳能直接转换成了电能2.二、光伏二、光伏电站的站的组成成发电过程程光伏光伏电站是利用一定数量太阳能站是利用一定数量太阳能电池池组件串件串联后接收太阳光将后接收太阳光将辐射能射能转换为一定一定电压（逆（逆变器器额定定电压）和）和电流的直流流的直流电，再将，再将若干若干电池池组串在串在汇流箱内流箱内进行并行并联以提高以提高电流，并流，并联后后电流达到流达到逆逆变器器额定定电流的数个流的数个汇流箱接入一台并网逆流箱接入一台并网逆变器，通器，通过并网逆并网逆变器将器将电池池组件件发出的直流出的直流电逆逆变成符合成符合电网需求的交流网需求的交流电，经过配配电装置后接入装置后接入电站升站升压变压器，通器，通过变压器将器将电压升高至符升高至符合合电网要求的网要求的电压等等级后，并入后，并入电网。网。组成成设备主要主要设备包括包括电池池组件、件、汇流箱、逆流箱、逆变器、高低器、高低压配配电装置和装置和变压器等。器等。第3页3.二、光伏二、光伏电站的站的组成成电池组件汇流箱高低压配电柜逆变器变压器电网4.三、光伏三、光伏电站的主要站的主要设备及其功能及其功能1、电池组件 太阳能太阳能电池的基本池的基本单元是元是“电池片池片”，一定数量的，一定数量的电池片通池片通过封装工封装工艺串串联在一起形成在一起形成电池池组件。件。5.三、光伏三、光伏电站的主要站的主要设备及其功能及其功能1、电池组件目前光伏电站常用的电池组件有以下三种：单晶硅电池组件：光电转换效率为17%左右，最高的达到24，是目前所有种类的太阳能电池中光电转换效率最高的，坚固耐用，使用寿命最高可达25年，但制作成本高。多晶硅电池组件：制作工艺与单晶硅电池相近，光电转换效率约15左右，制作成本比单晶硅电池低，但寿命比单晶硅电池短。非晶硅电池组件：是新型薄膜式电池组件，制作工艺与单晶硅和多晶硅电池的完全不同，制作成本低。弱光性能优于晶硅电池。但光电转换效率偏低，且衰减较快。6.三、光伏三、光伏电站的主要站的主要设备及其功能及其功能光伏防雷光伏防雷汇流箱安装于太阳能流箱安装于太阳能电池方池方阵阵列内，它的主要作用是将太阳能列内，它的主要作用是将太阳能电池池组件串的直流件串的直流电缆，接入后，接入后进行行汇流，流，再与并网逆再与并网逆变器或直流防雷配器或直流防雷配电柜柜连接，接，以方便以方便维修和操作。修和操作。汇流箱一般具有如下功能和要求：流箱一般具有如下功能和要求：a)a)防防护等等级一般一般为IP65IP65，防水、防，防水、防灰、防灰、防锈、防晒、防、防晒、防盐雾，满足室外安足室外安装的要求；装的要求；b)b)可同可同时接入多路接入多路电池串列，并可池串列，并可承受承受电池串列开路池串列开路电压；c)c)直流直流输出母出母线的正极的正极对地、地、负极极对地、正地、正负极之极之间配有光伏配有光伏专用防雷器；用防雷器；d)d)可可对输入、入、输出出电流、流、电压及箱及箱内温度内温度进行行监测。2、光伏防雷汇流箱汇流箱的电气原理框图如下图所示上图所示之光伏阵列防雷汇流箱为6路输入，针对具体设计情况需求，输入电池串列可相应增加或减少。7.三、光伏三、光伏电站的主要站的主要设备及其功能及其功能3、并网逆变器光伏逆变器（下称逆变器）是光伏发电系统中的核心设备。逆变器将光伏方阵产生的直流电（DC）逆变为三相正弦交流电（AC），输出符合电网要求的电能。逆变器是进行能量转换的关键设备，其效率指标等电气性能参数，将直接影响电站系统发电量。8.三、光伏三、光伏电站的主要站的主要设备及其功能及其功能3、并网逆变器逆变器满足以下要求：a)并网逆变器的功率因数和电能质量应满足电网要求。b)逆变器额定功率应满足用于海拔高度的要求，其内绝缘等电气性能满足要求。c)逆变器使用太阳电池组件最大功率跟踪技术(MPPT)。d)逆变器具有极性反接保护、短路保护、孤岛效应保护、过温保护、交流过流及直流过流保护、直流母线过电压保护、电网断电、电网过欠压、电网过欠频、光伏阵列及逆变器本身的接地检测及保护功能等。9.三、光伏三、光伏电站的主要站的主要设备及其功能及其功能3、并网逆变器逆变器一般具有以下功能：a)逆变器可以查询当日发电功率、电流、电压，日发电量。b)逆变器最大发电功率可以进行调节和设定。c)逆变器可以查询运行历史记录、历史故障记录。d)逆变器具有滤波消谐功能，逆变器还要定期进行出尘清扫工作，确保逆变器工作状态良好。10.三、光伏三、光伏电站的主要站的主要设备及其功能及其功能4、高低压配电装置高、低压配电装置主要用于控制站内电能的通、断，分配及交换，一般有380V、10KV、35KV等电压等级。11.三、光伏三、光伏电站的主要站的主要设备及其功能及其功能5、变压器变压器是一种静止的电器，它利用电磁感应原理把交流电压转换成相同频率的另一种交流电压。其结构的主要部分是两个（或两个以上）互相绝缘的绕组，套在一个共同的铁芯上，两个绕组之间通过磁场而耦合，但在电的方面没有直接联系，能量的转换以磁场为媒介。在两个绕组中，把接到电源的一个称为一次绕组，建成原方（或原边），而把接到负载的一个称为二次绕组，简称副方（或副边）。当原方接到交流电源时，在外施电压作用下，一次绕组中通过交流电流，并12.三、光伏三、光伏电站的主要站的主要设备及其功能及其功能5、变压器变压器按相数区分可以分为三相变压器和单相变压器；按绕组数目来区分，可以分为两绕组和三绕组变压器；按冷却介质分，可以分为油浸式变压器、干式变压器（空气冷却式）以及水冷式变压器。目前东部分布式电站基本使用室内干式变压器在铁芯中产生交变磁通，其频率和外施电压的频率一致，这个交变磁通同时交链者一次、二次绕组，根据电磁感应定律，交变磁通在原、副绕组中感应出相同频率的电势，副方有了电势便向负载输出电能，实现了能量的转换。利用一次、二次绕组匝数的不同及不同的绕组联接法，可使原、副方有不同的电压、电流和相数。13.四、光伏四、光伏电站的运行站的运行1)光伏发电是将太阳辐射能直接转化为电能，不依靠其他介质的物理或化学变化。并网逆变器根据电池组件接收太阳辐射产生的电压大小自动并网或断开，实现了电站并网和解列的自动进行。因此其运行方式比较其他传统能源简单许多。2)分布式光伏电站的运行值班方式通常采取现场无人值守，区域集中管理的方法。3)分布式光伏电站的配置人员数量根据电站容量、分布数量、区域交通状况等因素确定，设负责人一人。光伏电站运行的特点14.四、光伏四、光伏电站的运行站的运行光伏电站运行的主要工作：监视电站设备的主要运行参数、设备运行工况、统计分析电站经济指标、接受电网调度指令巡视检查电站设备的状态，检查电池组件、支架的完好和污染程度、检查电气设备的运行情况、现场安全隐患。根据电网调度指令和检修工作要求进行电气设备停送电倒闸操作，在突发异常情况进行紧急事故处理。15.五、光伏五、光伏电站的日常站的日常维护1 1）光伏组件表面应保持清洁，使用柔软洁净的布料擦拭光伏组件，严禁使用腐蚀性溶剂或用硬物擦拭光伏组件；应在辐照度低于200W/m2的情况下清洁光伏组件，清洗液体压力不得高于5公斤且与组件温差较大的液体清洗组件；1、组件和支架的检查维护：2）光伏组件应定期检查，若发现下列问题应立即调整或更换光伏组件：a）光伏组件存在玻璃破碎、背板灼焦、明显的颜色变化；b）光伏组件中存在与组件边缘或任何电路之间形成连通通道的气泡；c）光伏组件接线盒变形、扭曲、开裂或烧毁，接线端子无法良好连接。3）光伏组件上的带电警告标识不得丢失。16.五、光伏五、光伏电站的日常站的日常维护5 5）在无阴影遮挡条件下工作时，在太阳辐照度为500W/m2以上，风速不大于2m/s的条件下，同一光伏组件外表面（电池正上方区域）温度差异应小于20。装机容量大于50kWp的光伏电站，应配备红外线热像仪，检测光伏组件外表面温度差异。6 6）使用直流钳型电流表在太阳辐射强度基本一致的条件下测量接入同一个直流汇流箱的各光伏组件串的输入电流，其偏差应不超过5%。7）支架的所有螺栓、焊缝和支架连接应牢固可靠，表面的防腐涂层，不应出现开裂和脱落现象，否则应及时补刷。1、组件和支架的检查维护：4 4）使用金属边框的光伏组件，边框和支架应结合良好，两者之间接触电阻应不大于4，边框必须牢固接地。17.五、光伏五、光伏电站的日常站的日常维护1)1)直流汇流箱不得存在变形、锈蚀、漏水、积灰现象，箱体外表面的安全警示标识应完整无破损，箱体上的防水锁启闭应灵活；2、汇流箱的检查维护：2)直流汇流箱内各接线端子不应出现松动、锈蚀现象；3)直流汇流箱内的高压直流熔丝的规格应符合设计规定，直流汇流箱内防雷器应有效无变色（正常为绿色）；4)直流输出母线的正极对地、负极对地的绝缘电阻应大于2兆欧；5)直流输出母线端配备的直流断路器，其分断功能应灵活、可靠。6)汇流箱本体接地和 穿线管接地符合国家规范要求18.五、光伏五、光伏电站的日常站的日常维护3、直流配电柜的检查维护：1 1）直流配电柜不得存在变形、锈蚀、漏水、积灰现象，箱体外表面的安全警示标识应完整无破损，箱体上的防水锁开启应灵活；2）直流配电柜内各接线端子不应出现松动、锈蚀现象；3）直流输出母线的正极对地、负极对地的绝缘电阻应大于2兆欧；4）直流配电柜的直流输入接口与汇流箱的连接应稳定可靠；直流配电柜的直流输出与并网主机直流输入处的连接应稳定可靠；5）直流配电柜内显示仪表显示正确，无过大偏差和显示故障；6）直流配电柜内的直流断路器动作应灵活，性能应稳定可靠；7）直流母线输出侧配置的防雷器应有效，防反二极管完好无过热现象。19.五、光伏五、光伏电站的日常站的日常维护4、逆变器的检查与操作：1）逆变器结构和电气连接应保持完整，不应存在锈蚀、积灰等现象，散热环境应良好，逆变器运行时不应有较大振动和异常噪声；2）逆变器上的警示标识应完整无破损；3）逆变器中模块、IGBT、变压器的散热器风扇根据温度自行启动和停止的功能应正常，散热风扇运行时不应有较大振动及异常噪音，如有异常情况应断电检查。4）定期将逆变器自用电源开关断开，逆变器应立即停止向电网馈电。5）逆变器中直流母线电容温度过高或超过使用年限，应及时更换。20.4、逆变器的检查与操作：五、光伏五、光伏电站的日常站的日常维护6）逆变器自动启动条件：逆变器处于待机状态；电网电压和频率同逆变器的电压和频率在3分钟内保持在规定范围内；直流输入电压在超过3分钟时间范围内，一直大于500V。7）逆变器的关闭条件：运行状态下接到就地停止信号；逆变器检测到电压或频率故障；交流输出功率或直流电流在超过3分钟范围内一直为零。21.五、光伏五、光伏电站的日常站的日常维护4、逆变器的检查与操作：8）逆变器手动停机：从主操作界面将光标移至“主面板”按确认键进入子菜单“开关机”，将光标移至“关机”并按下确认键后，逆变器停机，若有紧急情况可按下面板上的急停按钮停机。9）逆变器的隔绝断电：拉开交流侧开关拉开直流侧开关拉开35KV升压变侧低压断路器 逆变器合闸操作与上相反顺序22.五、光伏五、光伏电站的日常站的日常维护5、交流配电柜的检查维护：3）母线接头应连接紧密，无变形，无放电变黑痕迹，绝缘无松动和损坏，紧固联接螺栓无生锈；4）手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象；动静头与静触头的中心线应一致，且触头接触紧密；5）配电柜中开关，主触点无烧溶痕迹，灭弧罩无烧黑和损坏，紧固各接线螺丝，清洁柜内灰尘。1）确保配电柜的金属架与基础型钢应用镀锌螺栓完好连接无缝隙，且防松零件齐全；2）配电柜标明被控设备编号、名称或操作位置的标识器件应完整，编号应清晰、工整；23.五、光伏五、光伏电站的日常站的日常维护6）把各分开关柜从抽屉柜中取出，紧固各接线端子。检查电流互感器、电流表、电度表的安装和接线，手柄操作机构应灵活可靠性，紧固断路器进出线，清洁开关柜内和配电柜后面引出线处的灰尘。5、交流配电柜的检查维护：7）低压电器发热物件散热应良好，切换压板应接触良好，信号回路的信号灯、按钮、光字牌等动作和信号显示应准确。8）检验柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5M；二次回路必须大于1 M。24.五、光伏五、光伏电站的日常站的日常维护6、变压器检查维护：1）巡视干式变压器应每天至少一次，在高温大负荷期间应增加巡视次数，并监测三相电流保持平衡；监视温控器的温度，干式变压器三相绕组温度差值不应超过10摄氏度；2）变压器的散热风机应能自动启动且工作正常，柜门关闭紧密，变压器周围环境应干燥无杂物；3）变压器音响应正常。正常运行时一般有均匀的嗡嗡电磁声。如声音有所异常，应细心检查，作出正确判断，并向上级汇报处理；4）在窥视窗检查变压器线圈绝缘完好，无破损或灼烧痕迹，无放电电弧，变压器进出线接线牢固无松动，过热现象，本体紧固螺栓完好无松动；5）检查铁心引线及所有金属部件是否有腐蚀现象。如果发现大面积腐蚀，则须检查室内空气的成分，并针对具体情况采取相应措施。25.
