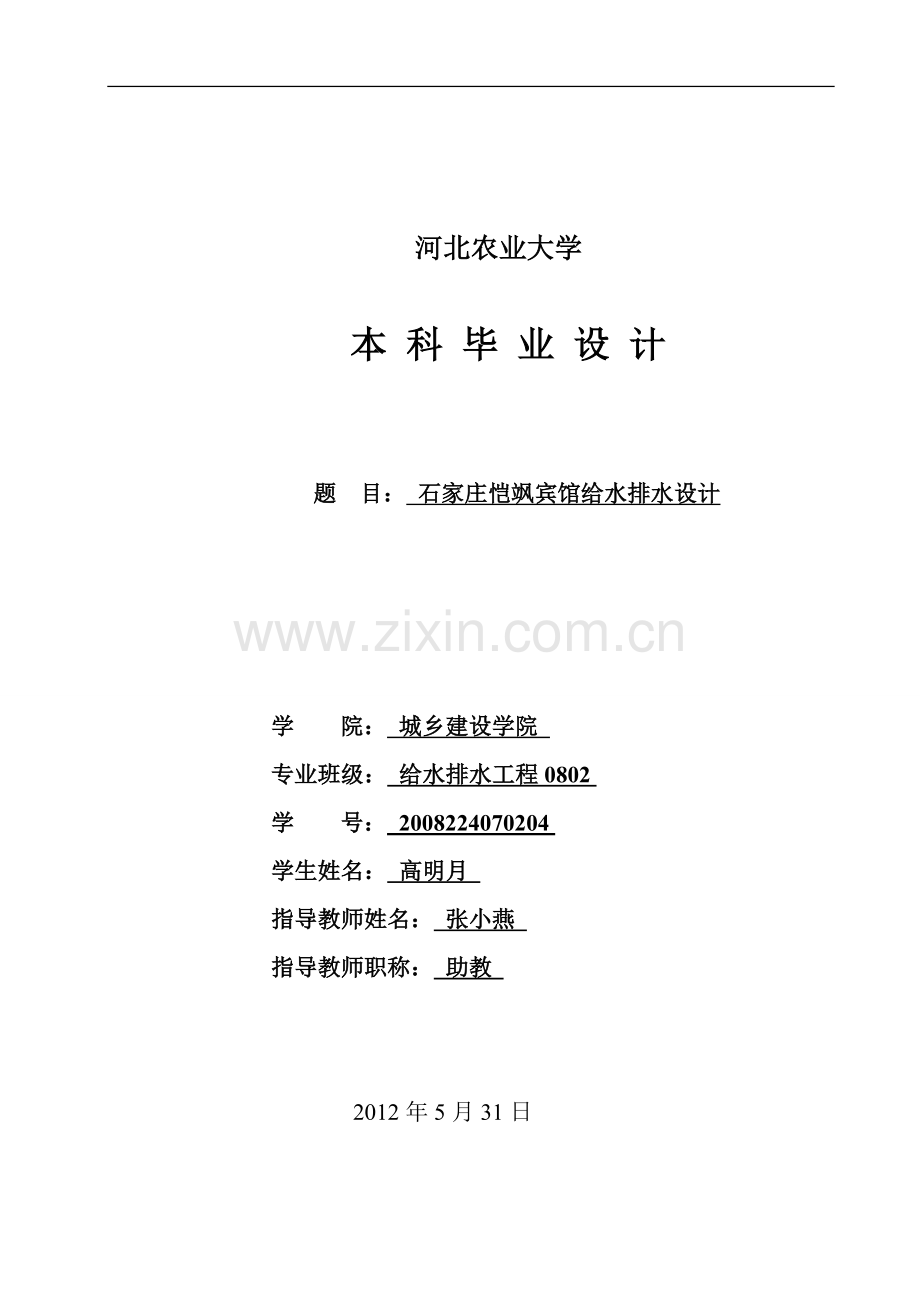

建筑给排水说明书.doc

河北农业大学本科毕业设计

河北农业大学

本 科 毕 业 设 计

题 目： 石家庄恺飒宾馆给水排水设计

学 院： 城乡建设学院
专业班级： 给水排水工程0802
学 号： 2008224070204
学生姓名： 高明月
指导教师姓名： 张小燕
指导教师职称： 助教

2012年5月31日

58

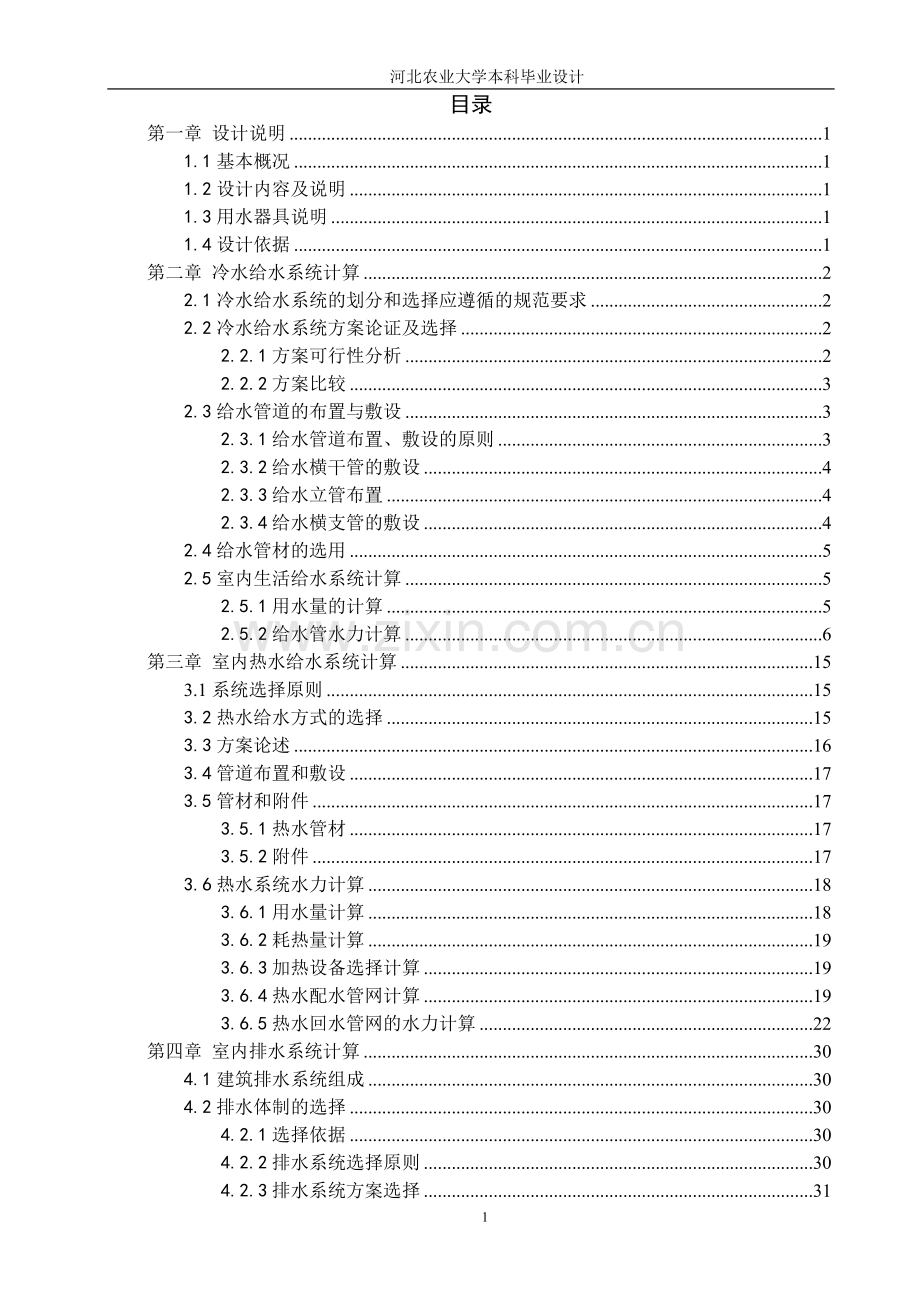

目录
第一章 设计说明 1
1.1基本概况 1
1.2设计内容及说明 1
1.3用水器具说明 1
1.4设计依据 1
第二章 冷水给水系统计算 2
2.1冷水给水系统的划分和选择应遵循的规范要求 2
2.2冷水给水系统方案论证及选择 2
2.2.1方案可行性分析 2
2.2.2方案比较 3
2.3给水管道的布置与敷设 3
2.3.1给水管道布置、敷设的原则 3
2.3.2给水横干管的敷设 4
2.3.3给水立管布置 4
2.3.4给水横支管的敷设 4
2.4给水管材的选用 5
2.5室内生活给水系统计算 5
2.5.1用水量的计算 5
2.5.2给水管水力计算 6
第三章 室内热水给水系统计算 15
3.1系统选择原则 15
3.2热水给水方式的选择 15
3.3方案论述 16
3.4管道布置和敷设 17
3.5管材和附件 17
3.5.1热水管材 17
3.5.2附件 17
3.6热水系统水力计算 18
3.6.1用水量计算 18
3.6.2耗热量计算 19
3.6.3加热设备选择计算 19
3.6.4热水配水管网计算 19
3.6.5热水回水管网的水力计算 22
第四章 室内排水系统计算 30
4.1建筑排水系统组成 30
4.2排水体制的选择 30
4.2.1选择依据 30
4.2.2排水系统选择原则 30
4.2.3排水系统方案选择 31
4.3排水管道布置和敷设 31
4.3.1排水管道的布置 31
4.3.2排水管道的敷设 31
4.4排水管材附件和检查井 32
4.4.1排水管材 32
4.4.2排水附件 32
4.4.3排水检查井 33
4.5设计计算 33
4.5.1排水水量计算 33
4.5.2排水管道水力计算 33
4.5.3下区排水计算 34
4.5.4上区排水计算 38
4.6化粪池 41
4.6.1化粪池计算 41
4.6.2化粪池选用 42
4.7地下室排水 42
第五章 室内消火栓给水系统 43
5.1室内消火栓给水系统的设计依据和原则 43
5.2室内消火栓系统方案论证及系统选择 43
5.2.1室内消火栓系统方案 43
5.2.2室内消火栓系统方案的比较及选择 43
5.3室内消火栓给水系统布置 44
5.3.1室内消火栓布置要求 44
5.3.2消火栓布置说明 45
5.4室内消火栓计算 45
5.4.1室内消火栓栓口的最低水压计算 46
5.4.2消火栓间距计算 46
5.4.3消防水枪计算 46
5.4.4消火栓系统的水力计算 47
5.4.5消防水泵的选择 48
5.4.6水泵接合器的选定 49
5.4.7消火栓系统减压 49
5.4.8消防立管校核 49
第六章 室内喷淋系统 50
6.1设计依据 50
6.2系统的选择 50
6.3湿式自动喷水灭火系统方案说明 50
6.4方案比选 50
6.5水力计算 51
6.6喷淋泵的选择 53
6.7消防储水量的容积 54
6.8消防贮水池计算 54
第七章 结束语 55
第八章 谢词 56

第一章 设计说明
1.1基本概况
本设计是石家庄市恺飒宾馆的给水排水设计，恺飒宾馆是一幢集娱乐、餐饮、商场、办公、客房于一体的综合性高层建筑。楼高77.30米；地下1层，地上21层。一层为酒店大厅、商场、活动中心，二至四层为办公室和交易场所，五、六层为普通单间，七至二十一层为标准客房。首层室内地面标高为±0.000米。
1.2设计内容及说明
本设计包括大楼的给水（冷水）热水供应系统，室内消防系统和排水系统的设计。其中，给水系统采用竖向分区供水方式，热水供应系统采用集中加热方式，上行下给的供水形式，并选用机械循环。消防系统包含有消火栓给水系统和自动喷水灭火系统。该建筑排水系统采用污、废合流制排水。
1.3用水器具说明
（1）﹣1—4层公共卫生间只设有蹲式大便器。
（2）5层设有淋浴室，5—6层设有公共卫生间和一个台式洗脸盆。
（3）7—21层标准间内设有台式洗脸盆、坐便器、浴盆。
1.4设计依据
（1）《建筑给水排水设计手册》第二版（上册）
（2）《建筑给水排水设计手册》第二版（下册）
（3）《建筑给水排水工程》（第六版）
（4）《住宅设计规范》GB50096-1999（2003）
（5）《高层民用建筑设计防火规范》GB50140-2005
（6）《民用建筑暖通及给排水设计实例》
（7）《国家建筑标准图集》99S304（卫生设备安装）
（8）《05系列建筑标准设计图集》DBJT02—45—2005（消防工程）
（9）《建筑给水排水设计规范》（GB50015-2003）
第二章 冷水给水系统计算
2.1冷水给水系统的划分和选择应遵循的规范要求
给水系统的划分，应根据用户对水质、水量、水压和水温的要求，并结合外部给水系统情况进行给水系统的划分，给水系统的划分原则：
(1)建筑内部的给水系统应尽量利用外部给水管网的水压直接供水，在外部给水管网的水压和流量不能满足整个建筑物用水要求时，则建筑的下层应利用外部管网水压直接供水，其上层可设置积压和流量调节装置供水。
(2)高层建筑和消防要求较高的大型公共建筑，消防给水系统不宜与生活或生产给水系统共用系统，以防生活给水管道被污染。
(3)高层建筑生活给水系统的竖向分区，应根据使用要求，材料设备性能、维修管理、建筑高度等条件，结合利用室外给水管网的水压合理确定。
(4)生活、生产、消防给水系统中的管道、配件和附件所承受的水压，均不能大于产品标准规定的允许工作压力，生活给水系统中，卫生器具处的静压力不得大于0.60Mpa。
(5)一般分区最低处卫生器具给水配件的静水压力按以下控制，旅馆、招待所、宾馆、住宅、公寓、医院等和功能类似，按0.30—0.45Mpa分区。
(6)建筑物内的生活给水系统，当卫生器具给水配件处的静水压值超过上述规定时，宜采用减压限流措施。
2.2冷水给水系统方案论证及选择
选择给水方式是高层建筑给水系统设计的关键，根据本设计的原始资料和建筑内部卫生器具的布置情况，结合规范的要求，拟定以下方案。
2.2.1方案可行性分析
方案：室内冷水给水系统采用分区给水系统，分为低、中、高三区。即确定-1—6层低区，7—12层为中区，13—21层为高区，具体方式：
A方式：低区由市政管网直接供给
中、高区采用水泵——水箱联合给供水
B方式：低区由市政管网直接供给
中、高区由GDS变频泵直接供水
方案的可行性分析：
A方式：对于地上21层的综合性高层建筑，城市给水管网的水压，不能满足高区部分生活用水的要求，故采用分区给水方式，由于市政管网提供水压为0.4 Mpa，将-1—6层划为低区，则市政管网水压完全满足低区水压，水量要求。而对于中、高区，屋顶有足够设置水箱的空间，采用水泵——水箱联合给供水完全可满足供水要求，而对于相同型号的水泵更易于管理和方便维修。
由上述分析，A方案是可行的。
B方式： B方案与A方案分区方式相同，其分区供水的可行性，通过的A方案的论述低区仍采用市政管网供水，对于中、高区采用GDS变频泵直接从水池抽水，根据建筑内部对水量、水压的变化，通过变频泵的转速，功率的调整使变频泵供水特性曲线与用水曲线接近，满足供水需求，综上采用B方案也可行，满足建筑供水和需求。
2.2.2方案比较
以下分别对上述两种方案进行技术、经济等综合因素的比较，而得出较为合理的最佳方案，方案比较如表1。
表1 给水方案比较
方案代号
A
B
供水的可靠性
低区由市政管网直接供水，故在市政管网正常的情况下，低区供水是安全的。高区采用水泵将水从贮水池的取水送至屋顶高位水箱，由水箱供水，有贮水池和水箱的调节作用，当市政管网出现故障时，高区也能保证一定时间内水量安全。
低区由市政管网直接供水，低区供水安全可靠，影响较小。中、高区采用变频水泵供水，由于采用贮水池，故在城市管网检修停水和水压较低时，仍可采用变频泵向管网供水。
给水方式说明
低区与市政管网相连，利用市政管网压力供水，高区由泵送至水箱，由水箱进行流量调节和提供给水压力
分区-1—6层由城市管网压力供水，中区7-12层、高区13—21由变频泵进行压力和流量调节供水。
节能方面
低区由市政管理网直接向系统供水，低区可直接利用市政管网的压力，能源利用较高，高区由水泵送水至水箱，其能耗较大。
低区能耗较小，高区由变频泵根据建筑内水压水量的变化情况自动调节，能耗利用率较高，但总的水泵能耗较大。
供水水质情况
设置有屋顶木箱，高位水箱易造成水的二次污染，须进行水质管理。
无水箱，避免了水箱的二次污染，水质卫生。
通过上述各方案的综合因素比较，结合本工程的实际情况，设计选用B方案作为本工程的供水方案。对于本工程，该方案在保证技术可行的前提上，最大可能的保证了供水的安全可靠性，同时又较合理地利用市政管网提供水压，减少能量浪费，B方案同时兼顾了该设计的经济合理性。故而最终选择B方案。即-1—6层为低区，7—12层为中区，13—21层为高区，分别供水，低区直接由市政给水管网供水，中、高区则采用GDS变频泵直接供水。
2.3给水管道的布置与敷设
2.3.1给水管道布置、敷设的原则
给水管道的布置和敷设应遵循GB50015-2003中的规定，要求如下：
（1）室内冷、热水管上、下、平行敷设时，冷水管应在热水管下方；垂直平行敷时，冷水管应在热水管右侧。生活给水管道不宜与输送易燃；可燃或有害的液体或气体的管道同管廊（沟）敷设。
（2）室内生活给水管道宜布置成枝状管网，单向供水。
（3）室内给水管道的布置，不得妨碍生产操作，交通运输和建筑物的使用。
（4）室内给水管道不得布置在遇水会引起燃烧，爆作的原料、产品和设备的上面。
（5）埋地敷设的给水管道应避免布置在可能受重物压坏处。
（6）给水管道不宜穿越伸缩缝，沉降缝，变形缝。
（7）建筑物内埋地敷设的生活给水管与排水管之间的最小净距，平行埋设时不宜小于0.5m；交叉埋设时不宜小于0.15m，且给水管应在排水管的上面。
（8）室外给水管最小埋深1.0m并且距离排水管的垂直距离是 0.4m ，水平距离是2.0m。
2.3.2给水横干管的敷设
本设计采用下行下给的供水方式，故每层的横干管可敷设在下一层的屋顶上，横干管明敷于屋顶，即不影响建筑美观，外观上，又方便施工，且由于屋面为平屋面，故而敷设简单易行，详见工程图。
2.3.3给水立管布置
根据建筑设计和任务书原始资料，土建设有管道井，故可将给水立管敷设在管道井中，每层距地1.5m左右设管箍对立管进行固定。
2.3.4给水横支管的敷设
建筑内部的给水管道的敷设，根据建筑对卫生、美观方面要求不同，分为明装和暗装。
（1）明装，即管道在室内沿墙、梁、柱、天花板上，地板上等暴露敷设，明装管道造价低，施工、安装、维修方便。缺点是产生凝水，管道表面积灰等影响环境卫生，并且妨碍房屋，室内美观。
（2）暗装，即管道敷设在吊顶内，或在管道井，管槽，管沟中隐蔽敷
设，管道采用暗装时，卫生条件好，房屋及室内美观，标准较高的建筑，宾馆均采用暗装，暗装缺点是造价成本较高，施工维修相对困难。
根据本设计的对象的特点，该建筑物为娱乐、商务、宾馆为一体的综合楼，故而管道宜暗装，横干管与立管敷设已满足要求，敷设在吊顶或管道井内，横支管敷设在墙内，主要是采用在墙上开槽，将给水管敷设在管槽内，避免明装影响美观和环境卫生。
此外，管道在穿过建筑物，墙及楼板时，一般均预留孔洞，待管道装妥后，用水泥沙浆堵塞孔洞，注意采取防漏处理，引入管道地下穿基础或墙时，需预埋套管，管道安装好后，需进行防漏、防水处理。
管道敷设还应注意防腐、埋地管均应作相应的防腐处理，在管道敷设施工中，必须严格要求施工质量，加强管理，采用相应技术措施，以便在使用过程中出现故障时，及时发现事故现场，解决问题。施工过程应严格按照施工规范和要求进行。
2.4给水管材的选用
由于市政管网多为镀锌钢管或钢管，故设计考虑管道衔接问题，所以从市政管网给水点至水池采用镀锌钢管。
在室内冷水给水管统一采用III型聚丙烯管即：PP-R管，此外热水管也采用PP-R管，这样冷热水管均采用相同管材，实现管材统一，便于集中采购，减少管材浪费。
PP-R适用于工业与民用建筑冷热水和纯净用水系统，其优点有：
（1）PP-R管废料可回收利用，不污染环境。
（2）重量轻，强度高，密度仅为金属管的1/8，耐压力试验强度达5MPa以上，韧性好，耐冲击。
（3）外形美观，产品内外壁光滑，流水阻力小，色彩柔和，造型好。
（4）无毒、卫生、不滋生细菌，不锈蚀，不结垢。
（5）保温性能好，导热系数仅为0.24W/m·k。
（6）耐热，在长期连续工作压力下，输送水温可达95℃。
（7）使用寿命长，管道系统在正常使用下，寿命可达50年。
（8）安装合捷，可靠。热熔连接管道为无缝整体，绝无渗漏烦恼。
（9）拉伸模量较小，因温度变化产生的膨胀力也较小，故适合采用嵌墙和地坪面层的直埋暗敷方式。
（10）PP-R管配件齐全，该产品也曾在多项重大给水工程及住宅给水工程中，成为国内新一代的绿色材料。
该产品压力等级1.25—3.2MPa，刚性和抗冲击性能比金属道差，所以在贮运，施工等过程中应注意文明施工，安全生产。
2.5室内生活给水系统计算
高层建筑给水系统计算内容有用水量的计算，管网水力计算，选择水表及其损失。
2.5.1用水量的计算
（1）给水用水定额及变化系数
查《建筑给水排水设计规范》（GB50015-2003）表3.1.10，宾馆客房旅客的最高日生活用水定额为250-400L，员工的最高日用水定额80-100L，小时变化系数为2.5-2.0。根据本建筑物的性质和室内卫生设备之完善程度，选用旅客的最高日生活用水定额为=350L/(床·d)，员工的最高日生活用水定额为=90L/（床·d），取用水时变化系数2.0。
（2）最高日用水量

（3）最高日最大时用水量

（4）设计秒流量按公式

本建筑为宾馆，故

说明：计算值小于该管段上一个卫生器具给水额定流量时，应采用一个最大的卫生器具给水额定流量作为设计秒流量。如计算值大于该管段上按卫生器具给水额定流量累加所得流量值时，应按卫生器具给水额定力量累加所得流量值采用。
（5）地下贮水池容积
生活调节水量在资料不足时可以不小于建筑用水量的20%-30%计，即贮水池的容积为18.11—27.156，故取地下室贮水池有效容积20，查图集采用标准水箱，水箱尺寸为3600mm*3600mm*2400mm。
2.5.2给水管水力计算
（1）低区1—4层给水干管水力计算：
1—4层卫生器具均选用《国家建筑标准设计图集》99S304中自闭冲洗阀蹲式大便器安装图（二），安装高度1000mm。
计算用图见图1，将计算结果列于表2。

图1 1—4层给水系统计算图
表2 1—4层给水管网水力计算
编号
当量总数
设计秒流量
管径
流速
单阻
管长
沿程水损
1—2
0.5
1.2
40
0.95
0.284
1
0.284
2—3
1
1.7
50
0.866
0.182
1
0.182
3—4
1.5
1.81
50
0.922
0.203
5
1.015
4—5
3
2.07
50
1.054
0.258
4.5
1.161
5—6
4.5
2.26
50
1.151
0.301
5
1.505
6—7
6
2.42
50
1.233
0.34
10.6
3.604
7—8
6
2.42
50
1.233
0.34
5.5
1.87
8—9
16
3.2
70
0.832
0.112
18
2.016
10—7
——
——
32
——
——
15.6
——
11—12
0.5
1.2
40
0.95
0.284
1
0.284
12—13
1
1.7
50
0.866
0.182
1
0.182
13—14
1.5
1.81
50
0.922
0.203
0.7
0.142
14—15
2.5
1.99
50
1.014
0.24
4.5
1.08
15—16
5
2.32
50
1.182
0.315
4.5
1.418
16—17
7.5
2.57
50
1.309
0.378
5
1.89
17—8
10
2.78
50
1.416
0.435
1.6
0.696
18—19
0.5
1.2
40
0.866
0.182
1
0.182
19—14
1
1.7
50
0.922
0.203
0.5
0.102
注：水平入户管长度取4m。
计算最不利管路1—9水头损失：
。
水表的选用:
，使
式中 ：—为通过水表的设计秒流量(L/s或m3/h)。
—为水表的公称流量(m3/h)。
—通过水表的设计秒流量小于或等于或接近于某水表的公称流量，以此来确定水表的口径。
故在8—9上安装水表，,选用LXSG—50Y。
水表水头损失：
室外水表一般是螺翼式水表，水流通过水表产生的水头损失按下式计算：

式中 ：—为水流通过水表产生的水头损失(kPa)。
—为所选螺翼式水表的最大流量(m3/h)，可以查水表技术参数。
10—为螺翼式水表通过最大流量时的水表水头损失(kPa)。

水表的水头损失计算值应不超过水表水头损失规定值。对于螺翼式水表，正常供水时HB≤12.8kPa，消防时HB≤29.4kPa。
水力计算校核
最不利点水龙头的最低工作压力：

引入管至最不利配水点的静水压力：

室内所需压力：

327.598kpa﹤400kpa(市政管网提供压力)，满足要求。
（2）低区5—6层给水干管水力计算：
5—6层蹲便器选用《国家建筑标准设计图集》99S304中自闭冲洗阀蹲式大便器安装图（二），安装高度1000mm。淋浴器选用教材中双阀双门手调式，安装高度1100mm。洗脸盆选用《国家建筑标准设计图集》99S304中单柄4"龙头台上式安装图（二），安装高度800mm。
计算用图见图2，将计算结果列于表3。

图2 5—6层给水系统计算图
表3 5—6层给水管网水力计算
编号
当量名称及总数
设计秒流量
管径
流速
单阻
管长
沿程水损
大便器
淋浴器
洗脸盆
1—2
0.5

1.2
40
0.95
0.284
1
0.284
2—3
1

1.7
50
0.866
0.182
1
0.182
3—4
1.5

1.81
50
0.922
0.203
1
0.203
4—5
2

1.91
50
0.973
0.223
1
0.223
5—6
2.5

1.99
50
1.014
0.24
4.7
1.129
6—7
5

2.32
50
1.182
0.315
2.5
0.789
7—8
5
2.25
2.25
2.74
50
1.396
0.424
29.3
12.416
9—10

0.75
0.15
15
0.849
0.768
0.8
0.614
10—11

1.5
0.3
20
0.955
0.665
0.8
0.532
11—12

2.25
0.45
25
0.917
0.47
5
2.352
12—7

2.25
2.25
0.9
32
1.119
0.495
7.15
3.54
13—14

0.75

0.15
15
0.849
0.768
1
0.768
14—15

1.5

0.3
20
0.955
0.665
1
0.665
15—12

2.25

0.45
25
0.917
0.47
2.1
0.987
注：水平入户管长度取4m。
计算最不利管路1—8水头损失：
。
水表的选用:
同理，故在7—8上安装水表，,选用LXSG—40Y。
水表的水头损失:
同理,
水力计算校核
最不利点水龙头的最低工作压力：

引入管至最不利配水点的静水压力：

室内所需压力：

365.224kpa﹤400kpa(市政管网提供压力)，满足要求。
（3）中区7—12层给水干管水力计算：
7—12层坐便器选用《国家建筑标准设计图集》99S304中自闭冲洗阀坐便器安装图（二），安装高度1000mm。洗脸盆选用《国家建筑标准设计图集》99S304中单柄4"龙头台上式安装图（二），安装高度800mm。浴盆选用《国家建筑标准设计图集》99S304中单柄龙头坐泡式浴盆安装图，安装高度650mm。
计算用图见图3，将计算结果列于表4。

图3 7—12层给水系统计算图
表4 7—12层给水管网水力计算
编号
当量名称及数量
设计秒流量
管径
流速
单阻
管长
沿程水损
大便器
浴盆
洗脸盆
总量
1—2

0.75
0.75
0.15
15
0.849
0.768
2.5
1.92
2—3
0.5

0.75
1.25
1.35
40
1.074
0.35
0.6
0.21
3—4
0.5
1.2
0.75
2.45
1.59
50
0.81
0.161
3.2
0.516
4—5
1
2.4
1.5
4.9
2.31
50
1.177
0.313
3
0.939
5—6
1.5
3.6
2.25
7.35
2.56
50
1.304
0.376
3
1.127
6—7
2
4.8
3
9.8
2.77
50
1.411
0.432
3
1.296
7—8
2.5
6
3.75
12.25
2.95
70
0.767
0.097
3
0.291
8—9
3
7.2
4.5
14.7
3.12
70
0.811
0.107
1.7
0.182
9—10
6
14.4
9
29.4
3.91
70
1.016
0.16
3.6
0.575
10—11
12
28.8
18
58.8
5.03
70
1.307
0.25
6.9
1.723
11—12
15
36
22.5
73.5
5.49
70
1.427
0.29
0.3
0.088
12—13
18
43.2
27
88.2
5.9
80
1.174
0.175
7.1
1.244
13—14
21
50.4
31.5
102.9
6.27
80
1.247
0.195
5.7
1.112
14—15
25
50.4
37.5
112.9
6.51
80
1.295
0.209
0.8
0.167
15—16
50
108
75
233
8.83
100
1.124
0.123
46
5.68
17—3

0.75
0.75
0.15
15
0.849
0.768
0.5
0.384
18—19

0.75
0.75
0.15
15
0.849
0.768
2.6
2.00
19—20
0.5

0.75
1.25
1.35
40
1.074
0.35
1
0.35
20—21"

1.2

1.2
0.24
20
0.764
0.448
0.5
0.224
21"—21
0.5
1.2
0.75
2.45
1.59
50
0.81
0.161
0.3
0.048
21—22
1
2.4
1.5
4.9
2.31
50
1.177
0.313
3
0.939
22—23
2
4.8
3
9.8
2.77
50
1.411
0.432
3
1.296
23—24
3
7.2
4.5
14.7
3.12
70
0.811
0.107
1.7
0.182
24—25
4
9.6
6
19.6
3.41
70
0.886
0.125
3
0.376
25—26
5
12
7.5
24.5
3.67
70
0.954
0.143
3
0.428
26—12
6
14.4
9
29.4
3.91
70
1.016
0.16
1.7
0.272
27—28
0.5

0.5
1.2
40
0.95
0.284
1.3
0.369
28—29
0.5

0.75
1.25
1.35
40
1.074
0.35
3
1.05
29—30
1

1.5
2.5
1.99
50
1.014
0.24
3
0.72
30—31
1.5

2.25
3.75
2.17
50
1.105
0.28
3
0.84
31—32
2

3
5
2.32
50
1.182
0.315
3
0.946
32—33
2.5

3.75
6.25
2.45
70
0.637
0.07
3
0.21
33—14
3

4.5
7.5
2.57
70
0.668
0.076
3.4
0.258
注：水平入户管长度取4m。
计算最不利管路1—16水头损失：
。
水表的选用:
同理，故在15—16上安装水表，,选用LXS—80N。
水表的水头损失:
同理,
水泵的选用：
最不利点水龙头的最低工作压力：

贮水池最低水位至最不利配水点的静水压力：

室内所需压力：

故选用扬程为52.8m，流量为8.83l/s的变频泵。
（4）高区13—21层给水干管水力计算：
13—21层坐便器选用《国家建筑标准设计图集》99S304中自闭冲洗阀坐便器安装图（二），安装高度1000mm。洗脸盆选用《国家建筑标准设计图集》99S304中单柄4"龙头台上式安装图（二），安装高度800mm。浴盆选用《国家建筑标准设计图集》99S304中单柄龙头坐泡式浴盆安装图，安装高度650mm。
高区13—21计算用图见图4，将计算结果列于表5。

图4 13—21层给水系统计算图
表5 13—21层给水管网水力计算
编号
当量名称及数量
设计秒流量
管径
流速
单阻
管长
沿程水损
大便器
浴盆
洗脸盆
总量
1—2

0.75
0.75
0.15
15
0.849
0.768
2.5
1.92
2—3
0.5

0.75
1.25
1.35
40
1.074
0.35
0.6
0.21
3—4
0.5
1.2
0.75
2.45
1.59
50
0.81
0.161
3.2
0.516
4—5
1
2.4
1.5
4.9
2.31
50
1.177
0.313
3
0.939
5—6
1.5
3.6
2.25
7.35
2.56
50
1.304
0.376
3
1.127
6—7
2
4.8
3
9.8
2.77
50
1.411
0.432
3
1.296
7—8
2.5
6
3.75
12.25
2.95
70
0.767
0.097
3
0.291
8—9
3
7.2
4.5
14.7
3.12
70
0.811
0.107
3
0.321
9—10
3.5
8.4
5.25
17.15
3.27
70
0.85
0.116
3
0.349
10—11
4
9.6
6
19.6
3.41
70
0.886
0.125
3
0.376
11—12
4.5
10.8
6.75
22.05
3.55
70
0.922
0.135
1.7
0.229
12—13
9
21.6
13.5
44.1
4.52
70
1.175
0.207
3.6
0.744
13—14
18
43.2
27
88.2
5.9
80
1.174
0.175
6.9
1.209
14—15
22.5
54
33.75
110.25
6.45
80
1.283
0.205
0.3
0.062
15—16
30.5
73.2
45.75
149.45
7.31
80
1.454
0.256
7.1
1.819
16—17
34.5
82.8
51.75
169.05
7.7
80
1.532
0.281
5.7
1.602
17—18
39
82.8
58.5
180.3
7.91
80
1.574
0.295
0.8
0.236
18—19
73.5
165.6
110.25
349.35
10.55
100
1.343
0.169
64.6
10.937
21—22
0.5

0.75
1.25
1.35
40
1.074
0.35
3
1.05
22—23
1

1.5
2.5
1.99
50
1.014
0.24
3
0.72
23—24
1.5

2.25
3.75
2.17
50
1.105
0.28
3
0.84
24—25
2

3
5
2.32
50
1.182
0.315
3
0.945
25—26
2.5

3.75
6.25
2.45
70
0.637
0.07
3
0.21
26—27
3

4.5
7.5
2.57
70
0.668
0.076
3
0.228
27—28
3.5

5.25
8.75
2.68
70
0.696
0.082
3
0.245
28—29
4

6
10
2.78
70
0.722
0.087
3
0.262
29—17
4.5

6.75
11.25
2.88
70
0.748
0.093
3.4
0.316
30—31
1
2.4
1.5
4.9
2.31
50
1.177
0.313
3
0.939
31—32
2
4.8
3
9.8
2.77
50
1.411
0.432
3
1.296
32—33
3
7.2
4.5
14.7
3.12
70
0.811
0.107
3
0.321
33—34
4
9.6
6
19.6
3.41
70
0.886
0.125
3
0.375
34—35
5
12
7.5
24.5
3.67
70
0.954
0.143
3
0.429
35—36
6
14.4
9
29.4
3.91
70
1.016
0.16
3
0.48
36—37
7
16.8
10.5
34.3
4.13
70
1.073
0.176
3
0.528
37—15
8
19.2
12
39.2
4.33
70
1.125
0.191
1.6
0.306
注：水平入户管长度取4m。
计算最不利管路1—19水头损失：
。
水表的选用:
同理，故在18—19上安装水表，,选用LXS—80N。
水表的水头损失:
同理,
水泵的选用：
最不利点水龙头的最低工作压力：

贮水池最低水位至最不利配水点的静水压力：

室内所需压力：

故选用扬程为64.1m，流量为10.55l/s的变频泵。
第三章 室内热水给水系统计算
3.1系统选择原则
热水供应系统中的选择遵循《筑给水排水设计规范》GB50015-2003中规定：
（1）热水供应系统的选择，应根据使用要求，耗热量及用水点分布情况，结合热源条件确定。
（2）集中热水供应系统的热源，应首先利用工业余热，废热和太阳能，以太阳能为热源的集中热水供应系统，可附设一套辅助的加热装置。
（3）当没有条件利用工业余热，废热或太阳能时，应优先采用能保证全年热源的热力管网作为集中热水供应系统的热源。
（4）局部热水供应系统的热源宜采用太阳能及电能、燃气、蒸汽等。
（5）采用蒸汽直接通入水中的加热方式，宜用于开式热水供应系统，并应符合下列条件：
a.蒸汽中不含油质及有害物质
b.加热时应采用消声混合器，所产生的噪声不超过允许值
（6）集中热水供应系统应设热水回水管道，其设置应符合下列要求：
a.热水供应系统应保证干管和立管中的热水循环；
b.要求随时取得不低于规定温度的热水的建筑物，应保证支管中的热水循环，或有保证支管中热水温度的措施
（7）循环管道应采用同程布置的方式，并设循环泵，采取机械循环。
（8）当给水管道的水压变化较大且用水点要求水压稳定时，宜利用开式热水供应系统或采取稳压措施。
（9）当卫生设备设有冷热水混合器或混合龙头时，冷、热水供应系统在配水点处应有相近的水压。
（10）当不回收凝结水经技术经济比较合理时，应采取防止热水倒流至蒸汽管道的措施。
3.2热水给水方式的选择
对于高层综合楼热水系统，其分区给水方式，应与冷水系统一致，以满足任一配水点的冷热水压力平衡，同时也便于管理。即低区由城市管网直接供水，中、高区为变频水泵直接给水方式。但是由于热水和冷水的给水方式不同，考虑到中、高区热水和冷水的配水点的压力会有所差异，故在热水和冷水的高压区分别设置减压阀调节压力，使热水和冷水同一配水点的压力尽量一致。
热水加热方式采用间接加热，用有导流装置的热效率较高的半容积式水加热器，热媒为蒸气。由于客房对水温要求较高，且用水不均匀，故采用上行下给全循环管网，机械循环，全天循环。低区5—6层淋浴间一般用水时间比较集中，比较有规律，故采用下行上给不循环系统。
3.3方案论述
结合本设计任务书，该工程
