北京某医院综合楼栏杆、栏板、扶手安装施工方案.doc

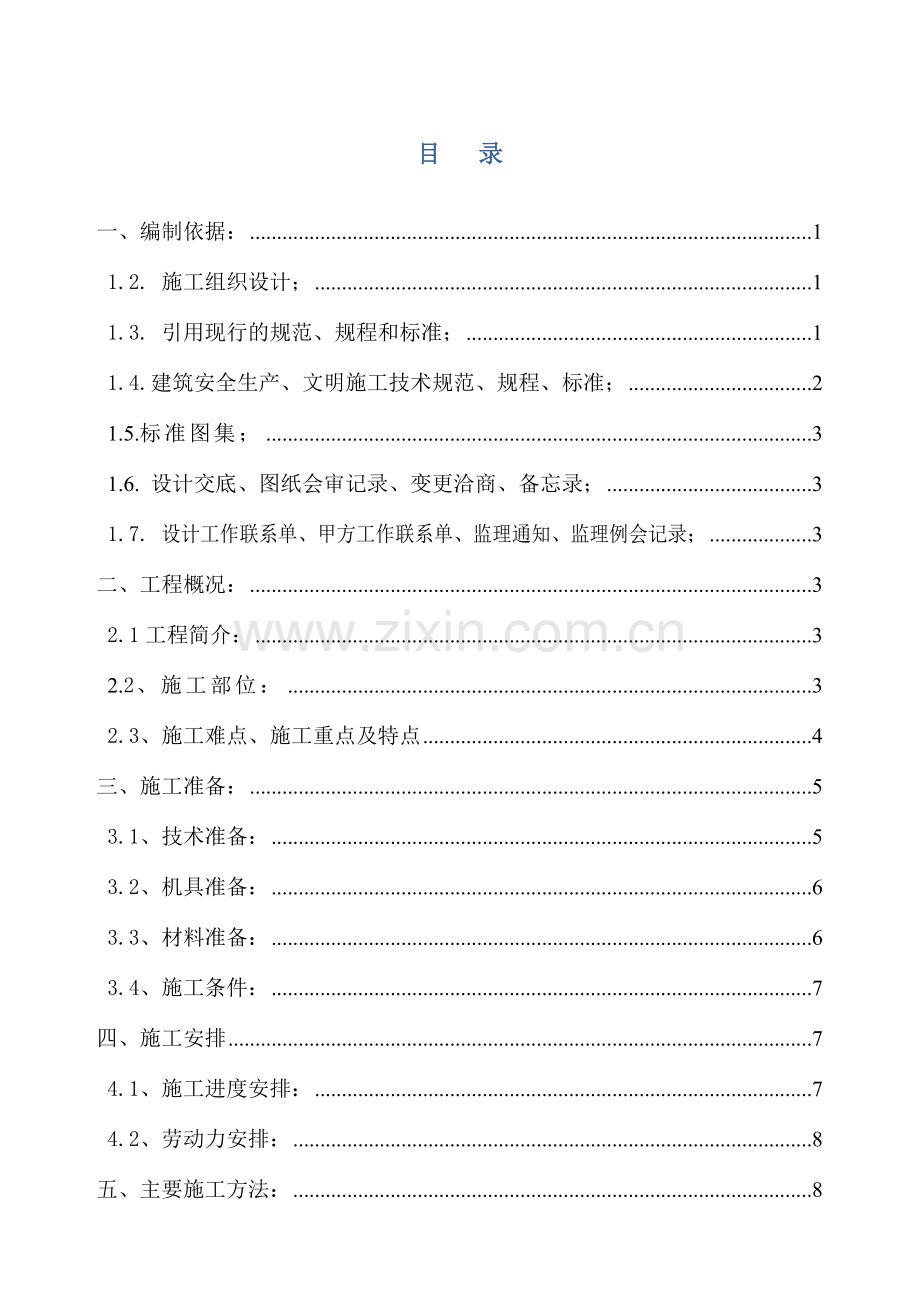

目 录一、编制依据：11.2. 施工组织设计；11.3. 引用现行的规范、规程和标准；11.4.建筑安全生产、文明施工技术规范、规程、标准；21.5.标准图集；31.6. 设计交底、图纸会审记录、变更洽商、备忘录；31.7. 设计工作联系单、甲方工作联系单、监理通知、监理例会记录；3二、工程概况：32.1工程简介：32.2、施工部位：32.3、施工难点、施工重点及特点4三、施工准备：53.1、技术准备：53.2、机具准备：63.3、材料准备：63.4、施工条件：7四、施工安排74.1、施工进度安排：74.2、劳动力安排：8五、主要施工方法：85.1、 防撞扶手主要施工方法：85.2、楼梯间、环廊等栏杆、栏板、扶手主要施工方法：135.3、主要施工措施：14六、质量要求：146.1、质量标准：146.2、应注意的质量问题：15七、其它注意事项：167.1、成品保护：167.2、施工安全要求：16一、编制依据：1.1. 施工图纸；序号名 称编 号出图日期1解放军第*医院新建医疗综合楼2005-0012006.4.1.2. 施工组织设计；序号名 称编制日期1放军解第*医院新建医疗综合楼装修施工组织设计2007.6.1.3. 引用现行的规范、规程和标准；1.3.1.国标；序号编 号名 称区域1GB50210-2001建筑装饰装修工程质量验收规范国家2GB50300-2001建筑工程质量验收统一标准国标3GB504112007建筑节能工程施工质量验收规范国标4GB/T50375-2006建筑工程施工质量评价规范国标5GB/T19001-2000质量管理体系要求国标6GB50325-2001民用建筑工程室内环境污染控制规范国标1.3.2.地标；序号编 号名 称区域1DBJ/T01-70-2003建筑长城杯工程质量评审标准地标2DBJ/T01-12005建筑装饰优质工程评审标准地标3DBJ01-512003建筑工程资料管理规程地标4DBJ/T01-26-2003建筑安装分项工程施工工艺规程地标5DBJ11/T339-2006北京市工程测量技术规程地标6DBJ01-69-2003建筑结构长城杯 工程质量评审标准地标7DB11/T362006建筑工程施工组织设计管理规程地标1.4.建筑安全生产、文明施工技术规范、规程、标准；序号标 准 名 称标 准 号1建设工程施工现场供用电安全规范GB50194932施工现场临时用电安全技术规范JGJ4620053建筑施工机械使用安全技术规程JGJ3320014建筑施工安全检查标准JGJ59995施工企业安全生产评价标准JGJ/T7720036建筑施工现场环境与卫生标准JGJ14620047北京市建筑工程施工安全操作规程DBJ01-62-20028北京市建设工程施工现场生活区设置和管理标准DBJ01-72-20039建设工程施工现场安全、防护、场容卫生、环境保护及保卫消防标准DBJ01-83-200310建设工程施工现场安全资料管理规程DB11/38320061.5.标准图集；序号编 号名 称区 域188J7-1楼 梯标准图集1.6. 设计交底、图纸会审记录、变更洽商、备忘录；1.7. 设计工作联系单、甲方工作联系单、监理通知、监理例会记录；二、工程概况：2.1、 工程简介：解放军第*医院新建医疗综合楼位于*院内，总建筑面积49500，地下二层，主楼地上十四层，裙楼地上四层，主楼檐高62.55m，全楼东西长76.9m，全楼南北长115.9m。抗震等级地下为三级其他为一级，设防裂度8度，耐火等级一级；设有扶梯2部、电梯11部、楼梯7个。2.2、施工部位：2.2.1 防撞扶手安装施工：安装部位均为C区病房楼3-14层（设备层除外）走廊两侧。各楼层墙面门到门之间安装防撞扶手。14层安装数量约为60米、13层安装数量约为71.93m、12层安装数量约为65.27米、3-11层各楼层安装数量约为62.87米。共计防撞扶手安装数量为830米。防撞扶手安装高度均为距地0.93米。2.2.2 楼梯间不锈钢栏杆、扶手安装施工：不锈钢栏杆安装部位为本工程1-7楼梯间踏步板内侧及部分楼梯休息平台底窗内侧，安装数量约为650米；另外在1#、2#、3#、4#、6、7楼梯间的地下部分靠墙处增设不锈钢靠墙扶手，安装数量约为190米。楼梯不锈钢栏杆及扶手的安装高度均为距地0.95米。2.2.3 不锈钢栏杆玻璃栏板的扶栏安装施工：不锈钢栏杆玻璃栏板的扶栏安装部位为B区二-四层室内中厅环廊、AB区二-四层5轴和14轴落地幕墙窗内侧、C区二层北侧通道外窗内侧。安装数量约计480米。安装高度为距地1.5米。2.3、施工难点、施工重点及特点 2.3.1 施工难点：扶手弯头外边缘与门套线之间的距离必须确定在20mm。根据每面墙体的长短不同，每个支座固定点的间距须控制在280 -680 mm之间。扶手的中心点距地面的高度必须保持一致，按照设定要求高度在930 mm，扶手的表面平整度要求保持一致。由于墙体装饰表面为干挂玻化砖，与墙体有30 mm的空隙，因此在紧固螺栓保证安装牢固的同时注意不能用力过猛，造成玻化砖块的损坏。2.3.2 施工重点：弯头与面板的接缝处做到平整美观，每个支座固定点安装牢固无松动，固定点之间的间距必须保持一致，扶手要求形成一条直线无高低落差。2.3.3 特点：防撞扶手对墙体具有一定的保护作用，具备防火及美观性能，同时给病人在行走中提供方便。2.4、楼梯间栏杆及扶手施工难点、施工重点及特点：2.4.1 施工难点：楼梯间的栏杆施工，必须保证所有楼梯间的栏杆距离踏步板阳角的距离均一致（5CM），而且同一个楼梯间的栏杆上下层也必须在同一个垂直面上，每一个转角弯头的角度弧度也必须做成统一。这就对栏杆施工前提出了很高的线控预排要求，如果每个楼梯间不在每一个分项工程施工前就从顶层掉通线进行预控，这是根本就做不到的。2.4.2 施工重点：转角弯头与栏杆平直段的接缝处焊接必须牢固平整美观，每个支座固定点安装牢固无松动，固定点之间的间距必须保持一致，扶手高度要求形成一条直线无高低落差。2.5、不锈钢栏杆玻璃栏板的扶栏安装施工难点及重点：安装时，必须保证玻璃栏板与栏杆拼接安装严密牢固，打胶线条所有扶栏均需光滑、平整、一致，也必须保证所有玻璃栏板的高度一致。这就要求在安装前测出统一的标高线进行拉线控制栏杆的高度。三、施工准备：3.1、技术准备：3.1.1 施工前应对图纸详细审核，弄清施工图的技术要求，确定细部构造，编制扶栏安装工程施工方案及技术交底文件；认真学习阅读施工工艺标准及操作规程；做好技术交底及安全技术交底工作。3.1.2 栏杆、栏板及扶手工程施工前，应对前一道工序进行验收，合格并办好验收手续方可进行本道工序施工。3.1.3 所用各种材料应符合设计要求，有出厂合格证、防伪标志、使用说明书及质检站的检验报告；材料进入现场后，按批次规定取样复试，复试合格后方准使用。3.1.4 由专业测量、设计人员对栏杆、栏板、扶手安装位置的尺寸进行测量、并设计出图。由加工单位对各部件进行加工，对栏杆扶手骨架进行弯弧、调整。质检员检查合格后准予出厂。3.1.5 施工前，由项目部主管工长和施工班组负责人一起，对本工程的扶手安装部位，安装扶手的标高线及连接点进行逐一核实，并对全体安装施工人员进行详细的技术交底。使之了解本工程的特点和任务情况。3.2、机具准备：3.2.1 防撞扶手安装机具：激光水平仪、铝型材专用切割机、三向电缆线、配电箱、手枪钻、墨斗、梅花扳手、卷尺、小锤、记号笔、安全帽等。3.2.2 其它栏杆、栏板、靠墙扶手安装机具：电焊机、氩弧焊机、焊条、焊丝、抛光机、抛光片、抛光蜡、电锤、切割机、云石机、手提电钻、方尺等。3.3、材料准备：3.3.1 防撞扶手安装材料：扶手专用铝型材、扶手pvc面板、弯头、支座、卡缝圈、五金配件（胀栓、钻尾螺丝、马车螺丝、螺母）。3.3.2 其它栏杆、栏板、扶手安装材料：不锈钢亮管（511.2mm、381.2mm、251.0mm）、不锈钢花管191.0mm、H28mm厚亚克力板、22不锈钢管、不锈钢固定玻璃件、H12mm厚钢化玻璃、不锈钢玻璃连接件、6510mm不锈钢板、不锈钢法兰盖、M8特种螺母、M8x25不锈钢螺栓、4x20不锈钢自攻钉、8x100膨胀螺栓、6x40塑料胀栓、12、8、3.5钻头、方四坑、玻璃胶等。3.4、施工条件：3.4.1 室内栏杆、栏板、扶手施工方案已经审批通过，施工前进行详细的技术交底、安全技术交底。3.4.2 安装施工人员应经过培训，先做样板间，经项目部及监理单位检查验收合格后，方可全面施工。3.4.3 防撞扶手施工前，必须做好地面水平、走廊门套线安装完整、走廊墙面施工完成。3.4.4 其它拉杆、栏板、扶手施工前，必须保证墙面、地面和楼梯间抹灰或垫层、石材施工完毕。3.4.5 金属栏杆和靠墙扶手固定支撑件安装完毕。四、施工安排明确每种栏杆的使用部位，做到心中有数。4.1、施工进度安排：4.1.1 室内栏杆、栏板、扶手的施工，根据本工程土建施工的进度，部位，在具备施工条件的情况下，进行及时穿插作业，确保本分项工程的施工工期。4.1.2 防撞扶手进度安排：防撞扶手总工程量约为830m，计划每天完成工作量约为50m，预计完成总工程量约为20天。4.1.3 其它栏杆、栏板、扶手进度安排：工程量共计约1070米。4.1.4 工期安排： 根据整体进度安排室内栏杆、栏板、扶手的安装应从2008年3中旬开始至7月初完成。4.2、劳动力安排：4.2.1 栏杆、栏板、扶手工程必须由专业施工队伍施工，其主要施工人员应有合法的上岗证。具体施工人员安排见下表：序 号工 种人 数备 注1技术员1负责质量技术2焊工3持 证3电 工1持 证4工 人25熟 练 工4.2.2 各不同施工部位及施工项目人员具体安排如下：1. 防撞扶手施工人员：5人；2. 楼梯间栏杆、扶手施工人员：10人；3. 环廊及幕墙玻璃栏板施工人员：5人；4. 其它人员：5人；五、主要施工方法：5.1、 防撞扶手主要施工方法：.工艺流程：定位画线确定铝型材安装固定点打孔铝型材上墙安装防撞缓冲条安装面板；5.1.1 定位画线：采用激光水平仪按照确定好的安装高度进行定位，用墨斗在确定好的位置上画出直线，确保安装平整。5.1.2 确定铝型材安装固定点打孔：1. 测量出门套线之间墙体的距离，缩短200mm切割铝型材；（如：门套线之间的距离如果是1700mm，则确定铝型材的长度为1500mm进行切割）；2. 弯头外侧距第一只支座中心距为160mm，按照确定好的位置在铝型材上打孔；3. 铝型材打孔方法：在铝型材确定好的打孔位置上采用直径8mm麻花手枪钻头通过手枪钻开孔即可。4. 墙体长度为600-1000mm之间，支座固定点数量为2只，中心等距约为280-680mm，按照确定好的位置在铝型材上打孔；5. 墙体长度为1000-1500mm之间，支座固定点数量为3只，中心等距约为340-590mm，按照确定好的位置在铝型材上打孔；6、墙体长度为1500-2000mm之间，支座固定点数量为4只，中心等距约为393-560mm，按照确定好的位置在铝型材上打孔；7. 墙体长度为2000mm以上，支座固定点数量为5只以上，中心等距约为600mm，按照确定好的位置在铝型材上打孔。5.1.3 铝型材上墙：1. 将打好孔的铝型材两头插入收头式阴阳弯头及卡缝圈采用直径6mm马车螺丝及螺母通过梅花板手紧固连接；2. 将安装好弯头的铝型材放入事先确定好的墙体位置用记号笔在墙体上画出每个固定点，并在墙体上打好孔；3. 墙体打孔方法：在做好标记的位置上先用金钢开孔钻头通过手枪钻将玻化砖开出直径12mm的圆孔，然后采用直径8mm，长度100mm的麻花电锤钻头通过电锤穿过玻化砖上的圆孔将墙体基层打出深度为40mm的圆孔即可。4. 在打好孔的墙体内插入直径8mm塑胶胀栓，将支座用直径5.5mm的钻尾螺丝与铝型材打孔处进行连接并用手枪钻将钻尾螺丝塞入塑胶胀栓紧固上墙即可。5.1.4 安装防撞缓冲条：铝型材中间部位设有缓冲条插槽，将缓冲条插入插槽中即可。5.1.5 安装面板：在已安装好的铝型材上量出两头弯头之间的距离，确定好面板的长度，将面板进行切割，并将切割好的面板由铝型材上边缘扣入，由上而下挤压面板直至面板完全扣入铝型材最后收紧弯头完成安装。5.1.6 防撞扶手固定点及安装节点做法：1、防撞扶手固定点规范说明；（1） 扶手长度为600mm-1000mm之间, 支座数为2只，中心等距约为280-680mm;（2) 扶手长度为1000mm-1500mm之间, 支座数为3只，中心等距约为340-590mm;（3) 扶手长度为1500mm-2000mm之间, 支座数为4只，中心等距约为393-560mm;（4) 扶手长度为2000mm以上，支座数为5只，中心等距约为420mm以上;（5) 支座与支座中心距一般为300-700mm, 门边线距弯头外侧为20mm，弯头外侧距第一只支座中心距为160mm.5.1.7 直线防撞扶手固定点示意图：（单位：mm)（见下图）；5.1.8 阳角防撞扶手固定点示意图；（单位：mm)5.1.9 固定点结构示意图；5.1.10 防撞扶手总体安装示意图；5.2、楼梯间、环廊等栏杆、栏板、扶手主要施工方法：工艺流程:定位、放线安装固定件焊接不锈钢立管安装盖板石材焊接扶手不锈钢管安装玻璃栏板抛光；5.2.1 定位放线：按照设计要求，将固定件间距、位置、标高、坡度进行找位校正，弹出栏杆纵向中心线和分格的位置线。5.2.2 安装固定件：按照所弹的固定件位置线，打孔安装，每个固定件不得少于2个10的膨胀螺栓固定，焊接立管。要求底座铁件的大小、规格尺寸应符合设计要求。检验合格后，再焊接不锈钢立管。5.2.3 焊接立管：焊接立管与固定件时，应放出上下两根立管的位置线，每根主立管应先点焊定位检查垂直没有问题后，再分段满焊，焊接焊缝应符合设计要求及施工规范规定。焊接后应清除焊药，并进行防腐处理。5.2.4 安装地面或踏步石材板：因为本工程有栏杆、栏板的部位均有石材，立管焊接后，按照立管的位置，将石材开洞套装在立管上。石材开洞的大小应保证栏杆的法兰盘能盖住。安装石材板宜用水泥砂浆。固定石材，可以加强立杆栏杆的稳定性。5.2.5 不锈钢扶手焊接：本工程的栏杆扶手均采用不锈钢，焊接要求采用氩弧焊机焊接。焊接时应先点焊，检查位置间距、垂直度、直线度、转角弯头的弧度是否符合质量要求，再进行两侧同时满焊。焊缝一次不宜过长，防止不锈钢管受热变形。5.2.6 加工安装玻璃栏板：玻璃栏板应根据图纸或设计要求及现场实际尺寸加工安全玻璃。玻璃各边及阳角应抛成斜边或圆角，以防伤手。玻璃栏板与固定管拼接后，对缝隙进行打玻璃胶进行填封。要求打胶后的缝隙线条均匀、光滑、一致。5.2.7 抛光：不锈钢管焊接后，表面抛光时先用抛光机夹粗片进行打磨，如表面有砂眼不平处，可用氩弧焊补焊，大面磨平后，再用细片进行抛光。抛光处的外观质量效果要与整体不锈钢管的外观效果一致。5.2.8 各部位栏杆、栏板、扶手的样式、部件尺寸、数据等确认图图示；5.3、主要施工措施：栏杆、扶手现场量尺要专人负责，下料要准确无误，在墙砖或地面石材上打孔一定要轻，必须使水钻打孔，避免墙砖、石材面破裂。六、质量要求：6.1、质量标准：6.1.1 主控项目：1. 扶栏和扶手制作与安装所使用材料的材质、规格数量等应符合设计要求及国家标准的有关规定。2. 扶栏和扶手的造型、尺寸及安装位置应符合设计要求。3. 扶栏和扶手安装预埋件的数量、规格、位置以及扶栏与预埋件的连接节点应符合设计要求。4. 扶栏高度、栏杆间距、安装位置必须符合设计要求。扶栏安装必须牢固。5. 扶栏玻璃应使用公称厚度不小于12mm的钢化玻璃或钢化夹心玻璃。当扶栏一侧距楼地面高度为5米以上时，必须使用钢化夹心玻璃。6.1.2 一般项目：1. 扶栏和扶手转角弧度应符合设计要求，接缝严密平整，表面光滑，色泽一致。不得有裂缝、翘曲及损坏。2. 扶栏和扶手安装的允许偏差和检验方法应符合下表的规定。护栏和扶手安装的允许偏差和检验方法；项次项目允许偏差（mm）检验方法1护栏垂直度3用1米垂直检测尺检查2栏杆间距3用钢尺检查3扶手直线段4拉通线、用钢尺检查4扶手高度3用钢尺检查6.2、应注意的质量问题：6.2.1 栏杆、栏板活动：原因为固定件没有安装在牢固的结构上，所用的膨胀螺栓的螺丝没有拧紧，栏杆与固定件没有焊接安装牢固或开焊。所以在安装固定件时，必须打眼安装在原结构上，如有石材钢骨架时，可与其连接。栏杆与固定件焊接时，必须达到焊接的质量要求，并清除焊药，刷防锈漆处理。所使用的材料厚度必须符合设计要求。6.2.2 扶手高度不一致，直线段不平：在安装过程中，必须采用激光水平仪定好高度位置，以防出现扶手高度不一致。每个固定点必须紧固到位分布均匀的以防出现扶手平面突起的现象。6.2.3 玻璃栏板伤手,玻璃加工时四周应留3mm的倒边，阳角可加装不锈钢护角。6.2.4 颜色不一致：主要是选料不当，不严格所致。七、其它注意事项：7.1、成品保护：7.1.1 进场的所有材料，防撞扶手的PVC面板、铝型材、其它护栏的不锈钢管件管材等，在码放时必须设垫木，防止表面损坏或变形。7.1.2 钢化玻璃栏板等进场，必须立靠在牢固的结构墙上或专用的玻璃架子上，用绳子固定并做好防雨措施。7.1.3 栏杆扶手安装时若地面石材已经安装完毕，扶手施工应做好成品保护，防止焊接火花烧坏地面。7.1.4 防撞扶手安装施工，由于在安装扶手前，走廊各门套线及墙面已经施工完毕属于成品，在扶手安装过程中注意不能划伤门套线，墙体表面采用的是玻化砖，在保证扶手安装的同时不能损坏砖块。7.1.5 扶手安装完成后，须用保护膜对扶手进行贴覆，确保扶手表面不受损伤，洁净美观。7.2、施工安全要求：7.2.1 施工现场的各种临时用电，必须由专业电工接装电源线箱。7.2.2 现场使用的各种电动工具，必须安全绝缘无破损。7.2.3 操作人员在操作各种电动工具时，必须正确佩带安全合格的防护用具。7.2.4 各施工人员在进入施工现场，必须戴好安全帽，严禁吸烟。7.3、文明施工：7.3.1 进入施工现场的各种材料机具，必须堆码整齐，合理放置。7.3.2 施工过程种产生的废料、垃圾、杂物，必须及时清理并转运倒指定的地点或垃圾池内。7.3.3 因为施工现场交叉作业较多，要加强同不同专业的作业人员配合协调和沟通，避免打架斗殴等事情的发生。
