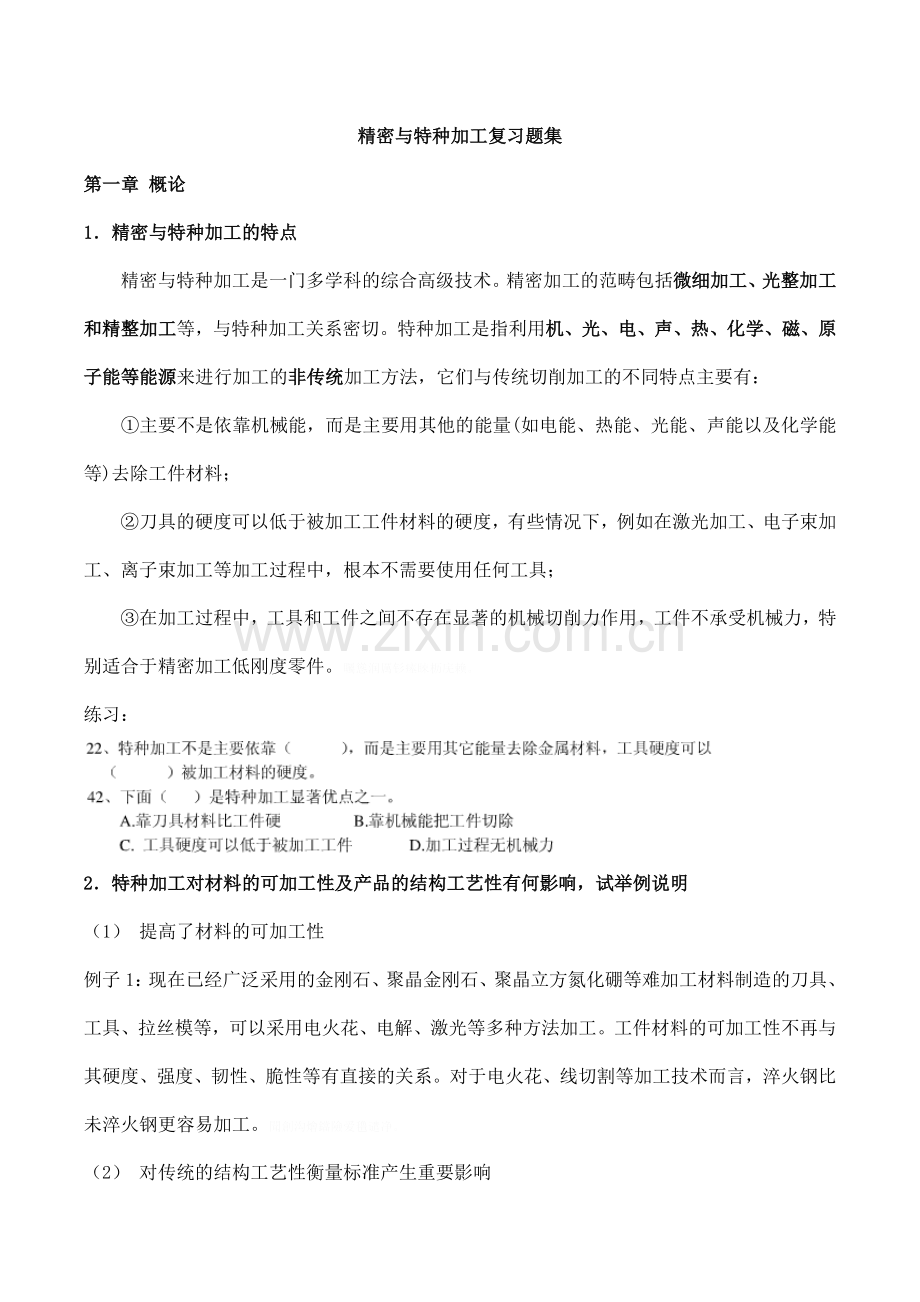

精密与特种加工技术复习题集.doc

精密与特种加工复习题集第一章 概论1精密与特种加工的特点精密与特种加工是一门多学科的综合高级技术。精密加工的范畴包括微细加工、光整加工和精整加工等，与特种加工关系密切。特种加工是指利用机、光、电、声、热、化学、磁、原子能等能源来进行加工的非传统加工方法，它们与传统切削加工的不同特点主要有：主要不是依靠机械能，而是主要用其他的能量(如电能、热能、光能、声能以及化学能等)去除工件材料；刀具的硬度可以低于被加工工件材料的硬度，有些情况下，例如在激光加工、电子束加工、离子束加工等加工过程中，根本不需要使用任何工具；在加工过程中，工具和工件之间不存在显著的机械切削力作用，工件不承受机械力，特别适合于精密加工低刚度零件。矚慫润厲钐瘗睞枥庑赖。练习：2特种加工对材料的可加工性及产品的结构工艺性有何影响，试举例说明（1） 提高了材料的可加工性例子1：现在已经广泛采用的金刚石、聚晶金刚石、聚晶立方氮化硼等难加工材料制造的刀具、工具、拉丝模等，可以采用电火花、电解、激光等多种方法加工。工件材料的可加工性不再与其硬度、强度、韧性、脆性等有直接的关系。对于电火花、线切割等加工技术而言，淬火钢比未淬火钢更容易加工。聞創沟燴鐺險爱氇谴净。（2） 对传统的结构工艺性衡量标准产生重要影响例子1：以往普遍认为方孔、小孔、弯孔、窄缝等是工艺性差的典型。对于电火花穿孔加工、电火花线切割加工来说，加工方孔和加工圆孔的难易程度是一样的。喷油嘴小孔、喷丝头小异性孔、涡轮叶片上大量的小冷却深孔、窄缝、静压轴承和静压导轨的内油囊型腔等，采用电火花加工技术以后都变难为易了。残骛楼諍锩瀨濟溆塹籟。补充材料3微细加工与一般加工在精度表示方法、加工机理特点的有哪些不同（微细加工技术及特点）微细加工技术是指能够制造微小尺寸零件的加工技术的总称。在微机械研究领域中，它是微米级、亚微米级乃至纳米级微细加工的通称。微细加工与常规尺寸加工的机理特点区别主要体现在：酽锕极額閉镇桧猪訣锥。1 )加工精度的表示方法不同。一般尺度加工精度常用相对精度表示，微细加工精度用尺寸的绝对值来表示，并引入了加工单位的概念。彈贸摄尔霁毙攬砖卤庑。2 )加工机理存在很大的差异。由于在微细加工中加工单位的极小化而产生了微动力学，微流体力学，微热力学等方面的微观机理，常规的加工方法及理论已不适用。謀荞抟箧飆鐸怼类蒋薔。3 )加工特征明显不同。一般常规加工都是以尺寸、形状、位置精度为特征，而微细加工多以分离或结合原子、分子为特征。厦礴恳蹒骈時盡继價骚。本章其他知识点1）精密与特种加工的方法及分类从加工成形的原理和特点分：去除加工、结合加工、变形加工从加工方法的机理分：1传统加工（1切削加工与2磨料加工）、2非传统加工（3特种加工）、3复合加工（4复合加工）。（括号外的为三个空的填空、括号里的为四个空的填空）茕桢广鳓鯡选块网羈泪。2）复合加工：举例电解电火花加工、电解电火花磨削3）特种加工能解决的主要加工问题：难加工材料的加工问题、复杂零件的加工问题、低刚度零件的加工问题第二章 金刚石刀具精密切削加工1.比较液体静压轴承、空气静压轴承的特点液体静压轴承具有回转精度高、刚度较高、转动平稳、无振动的特点，被广泛应于超精密机床。但其油温随转速升高而升高，造成热变形，影响主轴精度，此外在静压油回油时，将空气带入油源，形成微小气泡悬浮在油中，不易排出，因而降低了液体静压轴承的刚度和动特性。鹅娅尽損鹌惨歷茏鴛賴。空气静压轴承具有很高的回转精度，在高速转动时温升甚小，基本达到恒温状态，因此造成的热变形误差很小。但与液体静压轴承相比，空气轴承刚度低，承受载荷小。超精密机床多采用空气静压轴承。籟丛妈羥为贍偾蛏练淨。2.什么是金刚石解理现象指晶体受到定向的机械力作用时，可以沿平行于某个平面平整地劈开的现象。补充(填空题)：在绝大多数情况下，得到的是与（111）网面平行的很平的劈开面。3.为什么单晶金刚石是理想的、不能代替的超精密切削的刀具材料（金刚石晶体的性能）金刚石具有很高的硬度、较高的导热系数、与有色金属间的摩擦因数低、开始氧化的温度较高等特性，这些都有利于超精密加工的进行。而且单晶金刚石可以研磨达到极锋利的刃口，没有其他材料可以磨到这么锋锐并且能长期切削而磨损很小。因此金刚石是理想的、不能代替的超精密切削的刀具材料。預頌圣鉉儐歲龈讶骅籴。补充（填空）：金刚石是已知材料中硬度最高的。4.精密加工微量进给装置的性能在精密加工中，微位移机构可以实现精确、稳定、可靠和快速微位移，具有以下设计要求：1） 精微进给和粗进给分开，提高了微位移的精度、分辨力和稳定性。2） 运动部分具有低摩擦和高稳定度，可实现很高的重复精度。3） 末级传动元件具有很高的刚度，即夹持金刚石刀具处是高刚度的。4） 内部连接采用整体结构或刚性连接，连接可靠。5） 工艺性好，容易制造6） 具有好的动特性，即具有高的频响。7） 能实现微进给的自动控制。5.微进给装置的类型常见的微进给装置有压电和电致伸缩进给装置、摩擦驱动装置、机械结构弹性变形微量进给装置。6.什么是金刚石的面网密度晶体内部分布有原子的面叫做晶面，也称面网，面网的单位面积上的原子数称为面网密度。金刚石的面网密度决定了其硬度和耐磨性。渗釤呛俨匀谔鱉调硯錦。7.什么是金刚石晶体定向，定向方法有哪几种金刚石晶体的定向就是确定（100）、（110）和（111）晶面的位置。金刚石晶体定向方法有：人工目测定向；X射线晶体定向；激光晶体定向。铙誅卧泻噦圣骋贶頂廡。补充（选择）：激光定向法定向精度较高，且对人体无害。8.如何评价金刚石刀具的质量一是能否加工出高质量的超光滑表面（Ra0.0050.02m）,二是能否有较长的切削时间保持刀刃锋锐。擁締凤袜备訊顎轮烂蔷。9.【110】晶面作为金刚石刀具前刀面的原理前面和后面选择是金刚石刀具设计的一个重要问题。目前国内制造金刚石刀具，一般前面和后面都采用（110）晶面或者和（110）晶面相近的面。这主要是从金刚石的这两个晶面易于研磨加工角度考虑的，而未考虑对金刚石刀具的使用性能和刀具耐用度的影响。选用（111）晶面作为前面或后面者极少，其主要原因在于（111）晶面硬度太高，而微观破损强度并不高，研磨加工困难，很难研磨加工出精密金刚石刀具所要求的锋锐的刃口。贓熱俣阃歲匱阊邺镓騷。10.超精密切削时积屑瘤对切削力、表面粗糙度的影响1）积屑瘤对切削力的影响超精密切削时切削力的变化规律和普通切削是有区别的，积屑瘤高时切削力大，积屑瘤小时切削力也小，和普通切削的规律正好相反。坛摶乡囂忏蒌鍥铃氈淚。2）积屑瘤对加工表面粗糙度的影响积屑瘤和已加工表面剧烈摩擦，使表面粗糙度加大。积屑瘤高度大，表面粗糙度大；积屑瘤小时加工表面粗糙度亦小。蜡變黲癟報伥铉锚鈰赘。填空：11.精密丝杠（滚珠丝杠副）怎么解决回程间隙的问题精密滚珠丝杠副是精密与超精密机床常用作进给系统的驱动元件。滚珠在丝杠和螺母的螺纹槽内滚动，因此摩擦力很小。通过对滚珠丝杠副进行适当的预紧，可消除正传和反转的回程间隙，提高其精度。買鲷鴯譖昙膚遙闫撷凄。12.什么是误差补偿误差补偿是提高加工精度的一个很重要的技术措施，在机械加工中，采用修正、抵消和均化等措施减小和消除误差，都是某一种形式的误差补偿。綾镝鯛駕櫬鹕踪韦辚糴。13.什么是在线检测在工件的加工过程中进行实时检测，当工件加工到预定的加工质量要求时，即可自动停止加工，是一种自动检测方法。驅踬髏彦浃绥譎饴憂锦。14.车削主端面，外圆与中心处表面粗糙度不同，为什么？车削端面，其表面粗糙度较低， 越靠近端面中心，表面粗糙度就越低，特别车削大型端面更为突出。原因是由于工件转速n不变，切削速度V从端面外缘到轴心越来越低，在切削塑性金属时，切削速度V由高到低的过程中，很容易出现中速状态下产生积屑瘤和中速下产生的鳞刺，从而使表面粗糙度的质量下降。猫虿驢绘燈鮒诛髅貺庑。15.金刚石刀具刀刃锋锐程度对切削变形的影响用金刚石刀具进行超精密切削，刀刃锋锐度对切削变形有着很大影响，特别是在背吃刀量和进给量较小的时候，刃口半径不同将明显影响切削变形。值增大将使切削变形明显加大，其微小变化将使切削变形产生很大的变化。锹籁饗迳琐筆襖鸥娅薔。补充：1） 超精密切削的切削速度影响加工表面粗糙度例题：2） .金刚石材料与钢铁材料的亲和性很强，因而应用范围受到限制。主要应用于铜、铝及其合金等软金属的切削，黑色金属，硬脆材料的磨削。金刚石刀具磨损由于111平面的微观解理造成。構氽頑黉碩饨荠龈话骛。例题：3） 机床主轴的三种驱动方式，四个加工环境条件（恒温、恒湿、防震、超静），总体布局，其中T形布局的驱动方式，技术支撑条件。輒峄陽檉簖疖網儂號泶。例题：4） 金刚石的各向异性：各晶面的耐磨及刃磨方向例题：5）主轴轴承主要形式：液体静压轴承、空气静压轴承例题：6）金刚石晶体的激光定向机理：不同结晶方向对激光反射形成不同的衍射图像7）超精密加工的实现条件第三章 精密与超精密磨料加工1.举例说明什么是固结磨料与游离磨料加工精密和超精密磨料加工可分为固结磨料和游离磨料两大类，固结磨料是将磨料或微粉与结合剂粘合在一起，形成一定的形状并具有一定强度，再采用烧结、粘接、涂敷等方法形成砂轮、砂条、油石、砂带等磨具。游离磨料在加工时，磨粒或微粉不固结在一起，而是成游离状态，其传统加工方法是研磨和抛光。尧侧閆繭絳闕绚勵蜆贅。填空：精密和超精密磨料加工可分为固结磨料和游离磨料两大类。21.砂轮修整方法及其原理金刚石修整方法：砂轮修整有单粒金刚石修整、金刚石粉末结型修整器修整和金刚石超声波修整等。原理：金刚石修整时砂轮与修整器的相对位置，与砂轮磨削时的工件位置相对应，修整器安装在低于砂轮中心0.5-1.5mm处，并向右上倾斜1015，以减小受力。金刚石超声波修整时，在超声波的作用下，金刚石的微小平面与磨粒接触，因接触应力小，磨粒不易产生裂纹，从而形成等高性很好的微刃。识饒鎂錕缢灩筧嚌俨淒。3.超精密磨削怎么达到（较高的加工精度）超精密磨削是一种亚微米级的加工方法，是指加工精度达到或高于0.1m、表面粗糙度低于Ra0.025m的砂轮磨削方法。超精密磨削是一个系统工程，其加工精度受到多因素的影响，如超精密磨削机理、被加工材料、砂轮及其修整、超精密磨床、工件的定位夹紧、检测及误差补偿、工作环境、操作水平等。各因素之间又相互关联。超精密磨削需要一个高稳定性的工艺系统，对力、热、振动、材料组织、工作环境的温度和净化都有稳定性的要求，并有较强的抗击来自系统内外的各种干扰能力。凍鈹鋨劳臘锴痫婦胫籴。4什么是镜面磨削镜面磨削是属于精密磨削和超精密磨削范畴的加工，是指加工表面粗糙度达到Ra0.020.01m、表面光泽如镜的磨削方法，其加工精度的含义并不明确，更强调表面粗糙度的要求。恥諤銪灭萦欢煬鞏鹜錦。5.超精密磨削的机理超精密磨削机理可以用一个以切速v、切入角切入平面状工件的单颗粒的磨削加工过程说明，其磨削轨迹是从接触始点开始至接触终点结束。该模型说明：鯊腎鑰诎褳鉀沩懼統庫。1）该磨粒可以看做一具有弹性支承的和大负前角切削刃的弹性体，弹性支承为结合剂。2）磨粒切削刃的切入深度由零开始逐渐增加，到达最大值后又逐渐减小，直至为零。3）整个磨粒与工件的接触过程依次为弹性区、塑性区、切削区、塑性区、最后为弹性区，与切削形状的形成一致。硕癘鄴颃诌攆檸攜驤蔹。4）在超精密磨削中，微切削作用、塑性流动、弹性破坏作用和滑擦作用依切削条件的变化而顺序出现。当刀刃锋利，有一定磨削深度时，微切削作用较强；如果刀刃不够锋利，或磨削深度太浅，磨粒切削刃不能切入工件，则产生塑性流动、弹性破坏和滑擦。阌擻輳嬪諫迁择楨秘騖。6.超硬磨料的特点，为什么金刚石，立方氮化硼砂轮得到广泛应用超硬磨料，主要是金刚石和立方氮化硼的砂轮，其特点为：1） 磨削能力强，耐磨性好，耐用度高，易于控制加工尺寸及实现加工自动化。2） 磨削力小，磨削温度低，加工表面质量好，无烧伤、裂纹和组织变化。金刚石砂轮磨削硬质合金时，其磨削力只有绿色碳化砂轮的1/41/5.氬嚕躑竄贸恳彈瀘颔澩。3） 磨削效率高。4） 加工成本低。金刚石砂轮和立方氮化硼砂轮虽比较昂贵，但由于其寿命长，加工效率高，所以综合成本低。7.什么是精密研磨精密研磨属于游离磨粒切削加工，是在刚性研具上注入磨料，在一定压力下，通过研具与工件的相对运动，借助磨粒的微切削作用，除去微量的工件材料，以达到高级几何精度和优良表面粗糙度的加工方法。釷鹆資贏車贖孙滅獅赘。8.什么是浮动抛光浮动抛光是一种平面度极高的非接触超精密抛光方法。其装置为高回转精度的抛光机，并采用高平面度平面并带有同心圆或螺旋沟槽的锡抛光盘，抛光液覆盖在整个抛光盘表面上，抛光盘及工件高速回转时，在二者之间的抛光液呈动压流体状态，并形成一层液膜，从而使工件在浮起状态下进行抛光。怂阐譜鯪迳導嘯畫長凉。9.什么是精密砂带磨削，为什么属于弹性磨削砂带磨削利用砂带，按照待加工工件的要求，在一定的机械装置上，以相应的接触方式，并在一定的压力作用下，使高速运转着的砂带与工件表面接触产生摩擦，将工件加工表面的余量逐渐磨除或抛磨光滑的新工艺，具有较好地磨削、研磨和抛光等多重作用。谚辞調担鈧谄动禪泻類。砂带磨削是弹性接触磨削，因为组成砂带的基材、粘结剂都具有一定的弹性，更何况大多数情况下都采用有弹性的橡胶作接触轮，磨削时弹性变形区的面积较大，使磨粒承受的载荷大大减小，载荷值也较均匀，且有减振作用，因此属于弹性磨削。嘰觐詿缧铴嗫偽純铪锩。10.填空：精密磨削主要是靠砂轮具有微刃性和等高性的磨粒实现的11.填空：超硬磨料的砂轮修整包括整形和修锐补充：1. 超硬磨料砂轮主要是指金刚石砂轮和立方氮化硼砂轮例题：第四章 电火花加工1）电火花放电的条件1）电极之间始终保持确定的距离，电极间的介质才能被击穿，并获得连续稳定的放电。2）放电点的局部区域达到足够高的电流密度，以确保被加工材料能在局部熔化、气化。3）必须是脉冲性的放电，以确保放电能量集中在局部的材料上，使其产生熔化/气化而被蚀除。4）及时排除电极间的电蚀产物，以确保电极间介电性能的稳定。2）电火花加工原理及特点电火花加工原理：工件电极与工具电极均浸泡在工作介质中，工具电极在自动进给调节装置的驱动下，与工件电极间保持一定的放电间隙。微观上电极的表面是凹凸不平的，当脉冲电压加到两极上时，某一相对间隙最小处或绝缘强度最低处的工作液将最先被电离为负电子和正离子而被击穿，形成放电通道，电流随即剧增，在该局部产生火花放电，瞬时高温使工件和工具表面都蚀除一小部分金属。单个脉冲经过上述过程，完成了一次脉冲放电，而在工件表面留下一个带有凸边的小凹坑。当脉冲电源以很高频率连续不断地重复放电，工具电极不断地向工件给进，就将工具的形状复制在工件上，加工出所需要的零件。熒绐譏钲鏌觶鷹緇機库。电火花加工的特点：1）适用的材料范围广，可以加工任何硬、软、韧、脆、高熔点的材料。2）适于加工特殊及复杂形状的零件，如低刚度工件及微细加工、复杂型腔模具加工。3）脉冲参数可以在一个较大的范围内调节，可以在同一台机床上连续进行粗、半精及精加工。4）直接利用电能进行加工，便于实现自动化。例题：DC说明：要增加电蚀量，必须增加单脉冲能量、提高脉冲频率、提高极间能量分配系数，合理选用电极材料、电参数和工作液，改善工作液的循环过滤方式等。鶼渍螻偉阅劍鲰腎邏蘞。3）什么是极性效应在电火花加工过程中，无论是正极还是负极，都会受到不同程度的电蚀，这种单纯由于正、负极性不同而彼此电蚀量不一样的现象叫做极性效应。纣忧蔣氳頑莶驅藥悯骛。补充：极性加工：加工时以工件为准，工件接脉冲电源正极（高电位端），称为正极性加工；反之，工件接电源负极（低电位端），则称为负极性加工。高生产率、低损耗粗加工时，常用负极性长脉宽加工。颖刍莖蛺饽亿顿裊赔泷。例题：CA(负极性加工可实现低损耗加工)脉宽小于15um的窄脉宽范围内，正极性加工的工具电极相对损耗比负极性加工小。说明：要降低工具电极的相对损耗，首先要根据电极对的材料特性确定最佳脉宽，其次有效利用电火花加工过程中的各种效应，如极性效应、吸附效应、传热效应等。濫驂膽閉驟羥闈詔寢賻。例题：4）工频交流电何时可用于电火花加工要应用脉冲电源把220V或380V的50Hz工频交流电转换成一定形式的单向脉冲电流，才能供给电极放电间隙产生火花所需要的能量来蚀除金属，进行电火花加工。銚銻縵哜鳗鸿锓謎諏涼。例题：CD补充：型腔模加工用工具电极常用铜钨合金（成本高，制造难，仅用于较高要求的型腔加工）、纯铜、石墨。P63B说明：电火花加工时，放电间隙很小（0.010.5mm）指状电极的扫描加工四种方法。A说明：P74,补充：冲模的电火花加工工艺方法。保证达到配合间隙的方法有直接配合法、修配冲头法、修配电极法等，常用直接配合法。挤貼綬电麥结鈺贖哓类。例题：A补充：若凸凹模配合间隙大于电火花加工间隙时，应选用的工艺方法是：电极镀铜或锌法。电火花腐蚀的微观过程分为四个阶段：1.极间介质的击穿形成放电通道；2.介质热分解，极材料熔化、气化热膨胀；3.蚀除产物的抛出；4.间隙介质消电离赔荊紳谘侖驟辽輩袜錈。例题：补充：影响加工精度，且与电火花加工工艺有关的因素：放电间隙的大小及其一致性、工具电极的损耗及其稳定性和“二次放电“。P64页图4-7、P65页图4-8塤礙籟馐决穩賽釙冊庫。例题：C评定电火花加工表面完整性的主要参数是：表面粗糙度、表面变质层和表面力学性能。例题：AB说明：D第五章 电火花线切割加工1）什么是电火花线切割电火花线切割加工是在电火花加工的基础上发展起来的一种新的工艺形式，是用线状电极（钼丝或铜丝等）靠电火花放电对工件进行切割加工，故称为电火花线切割。裊樣祕廬廂颤谚鍘羋蔺。例题：A第六章 电化学加工补充：B说明：电火花加工放电过程机理的概述电火花加工是由许多微观的单脉冲放电过程组成的。正常的单脉冲放电过程包括两极间介质的电离、击穿，形成放电通道，放电通道内的瞬时高温使工作液气化、裂化，金属材料熔化、气化，瞬时高压使加工屑被抛入工作液中，随着脉冲放电的结束，两极间介质进行消电离，恢复绝缘的复杂过程。电火花加工时放电间隙内每一脉冲放电的基本状态称之为放电状态。放电状态有开路、火花放电、过渡电弧放电、电弧放电、短路五种。各种放电状态在实际加工中是交替、概率性地出现的。为了实现稳定的电火花加工，必须减少脉冲放电中异常的放电状态，使单脉冲放电过程良性循环。仓嫗盤紲嘱珑詁鍬齊驁。BB说明：与工件相关的断丝 （1）加工薄工件时的断丝。薄工件一般指其厚度在3mm以下。其断丝的主要原因是：线架上下导丝轮的开距是固定的，一般约70mm左右。当切割薄工件时，在高速走丝的情况下，电极丝失去了加工厚工件时产生的冷却液的阻尼作用，加上火花放电的影响银丝易抖动。（2）加工厚工件时的断丝。厚工件一般指大于100mm的工件。切割厚工件时的断丝可能发生在刚进给一产生火花时或工件切割过程中以及工件切完时。断丝的主要原因是： 切割起始的断丝。从工件外进给切割刚产生火花就断丝。这是因初始切割时，钼丝在工件之外，上下导丝轮开距大，由于钼丝没有阻尼而抖动，使钼丝和工件之间的间隙处于不佳状态，或过量的乳化液，造成绝缘电阻降低，灭弧性能不好，使放电间隙中包含了电弧放电而造成铜丝烧伤。在电火花加工中，电弧放电是造成负极腐蚀损坏的主要因素，再加上间隙不佳，易形成电弧放电。而只要电弧集中于某一段，就会引起断丝。并且，短路电流越大，电弧对钼丝的烧伤越严重，断丝的可能性就越大。 切割过程中的断丝。当钼丝切人工件后，由于切缝窄，乳化液渗透困难，切缝中的电蚀物（碳黑与金属何不出来，使加工条件变坏，往往在切缝中二次。三次地放电加工，致使切缝变宽，和切割薄工件一样，间隙处于不佳状态，使脉冲形成电弧放电。如电弧放电集中于某一段，则很快会把钼丝烧断。 切割快完时的断丝。在快切割完而尚差几毫米，甚至几十微米时断丝。产生这种断丝的原因除上述原因外，还有工件的自重，工件材料的内应力导致的变形，造成夹丝拉断。解决的办法是，可自制简易的工装夹具，材料在加工前作必要的热处理。 （3）工件中夹有不导电物质引起的断丝。外观看似正常的材料在正常切割时，突然发生“短路”现象，不管怎样排除都不能奏效。这种情况多为在锻打或熔炼的材料中夹有杂质，这些杂质不具有良好的导电性，致使加工中不断短路，最终勒断钢丝。解决的办法是，可编制一段每进00501mm便后退051mm的程序，在加工中反复使用，并加大冷却液流量，一般可冲刷掉杂质，恢复正常切割。 （4）线切割加工的工件多数都是在平磨以后，按正常的工艺，平磨后应退磁。若工件未退磁，线切割加工中产生的电腐蚀颗粒易吸附在割缝中，特别是工件较厚时，不退磁易造成切割进给不均匀，表面粗糙度值增大造成短路、断丝。 （5）线切割加工自动对中心时断丝。这是因为工艺孔壁有油污、毛刺或某些不导电的物质，当电极丝移动到孔壁时未火花放电，致使机床不能自动换向，工件将钼丝顶弯，最后勒断钢丝。因此加工前一定要将工艺孔清理干净。绽萬璉轆娛閬蛏鬮绾瀧。第六章 电化学加工1）电化学加工原理及其应用形式电化学加工是利用电极在电解液中发生的电化学作用对金属材料进行成形加工，按加工原理可以分为三大类：1） 利用阳极金属的溶解作用去除材料。主要有电解加工、电解抛光、电解研磨、电解倒棱、电解去毛刺等，用于内外表面形状、尺寸以及去毛刺等加工。骁顾燁鶚巯瀆蕪領鲡赙。2） 利用阴极金属的沉积作用进行镀覆加工。主要有电铸、电镀、电刷镀，用于表面加工、装饰、尺寸修复、磨具制造、精密图案及印刷电路板复制等加工。瑣钋濺暧惲锟缟馭篩凉。3） 电化学加工与其他加工方法结合完成的电化学复合加工。主要有电解磨削、电解电火花复合加工、电化学阳极机械加工等，用于形状与尺寸加工、表面光整加工、镜面加工、高速切割等。鎦诗涇艳损楼紲鯗餳類。补充：电解加工的特点及应用(作为选择或填空题)，如无毛刺、残余应力，工具电极基本不损耗，适合批量生产，污染大等。栉缏歐锄棗鈕种鵑瑶锬。例题：说明：P1622）分析电化学阳极钝化是优点还是缺点阳极钝化现象是由于电极反应，在阳极金属表面上形成的钝化膜使金属表面失去了原有的活泼性，导致金属的溶解过程减慢。要克服钝化膜的电阻，就需要额外增加电源电压，即电阻超电压。（选择题）有时在某种极端的情况下，钝化膜会完全阻止金属阳极的溶解。可采用加热、加入活性离子氯、通入还原性气体，采用机械破坏钝化膜等方法去除钝化膜。（填空题）辔烨棟剛殓攬瑤丽阄应。补充：补充（填空）：电解加工的超电压应为浓度超电压、电阻超电压、化学超电压之和。5）什么是电解钝化一种阳极金属的电化学溶解陡然大幅度减缓乃至几乎不溶的现象。电解钝化是由于电解液中的电极反应，在阳极金属表面形成一层致密而又牢固的薄膜，这层薄膜由氧化物、氢氧化物或盐组成，称为钝化膜，隔开了金属和电解液的接触，使金属表面的反应能力大大降低，导致金属的溶解过程减慢。在电解加工时，如电流密度很低，钝化膜可以完全阻止阳极金属的溶解，随着电流密度的增加，钝化膜开始破裂，阳极开始溶解。峴扬斕滾澗辐滠兴渙藺。例题：6）钝化性电解液提高电解加工精度的机理NaNO3、NaClO3电解液均为钝化性电解液，具有较好的非线性特性，成型精度高。钝化性电解液有利于提高加工精度的机理是：钝化性电解液会使阳极工件表面形成钝化膜，当极间间隙大到某一临界值时，虽有电流通过，但阳极并不溶解，这时的电流效率为0。只有当极间间隙小于临界值时，阳极上的钝化膜才被破坏。这种特性可避免在型孔或模腔加工时工件侧壁产生抛物线形状，提高电解加工精度。詩叁撻訥烬忧毀厉鋨骜。例题：7）提高电解加工精度的几种方法电解加工精度主要包括复制精度和重复精度两项内容。复制精度的高低主要由加工时所能达到的平衡间隙所决定。平衡间隙小，复制精度就高。合理地选择加工参数是保证和提高复制精度的重要措施。则鯤愜韋瘓賈晖园栋泷。1）在预定的小间隙内加工时，可采用较低的电流密度和较低的进给速度加工，并适当提高间隙电压，用较小的电导率电解液有利于复制精度的提高；胀鏝彈奥秘孫戶孪钇賻。2）电解液浓度低时比浓度高时的复制精度高；3）钝化性电解液的电流效率随电流密度的提高而提高，则复制精度就越高；4）对于不同的被加工工件材料要选用不同的电解液，或通过使用添加剂来改变电解液对工件材料的适应性；5）加工间隙内电解液的流速越高，流场的均匀性越好，复制精度就越高。例题：8）电化学加工与电火花加工蚀除特性曲线的区别电火花加工蚀除特性曲线放电间隙S值与蚀除速度vw有密切的关系。当间隙太大时，极间介质不易击穿，使有效脉冲利用率降低，因而使蚀除速度降低。当间隙太小时，又会因电蚀产物难于及时排除，产生二次放电，短路率增加，蚀除速度也将明显下降。因此必有一最佳放电间隙SB对于于最大蚀除速度（曲线上的B点）。鳃躋峽祷紉诵帮废掃減。电化学加工蚀除特性曲线可由下式得出：9）什么是电解磨削及原理电解磨削是应用较为广泛的一种电化学机械复合加工方式，它比电解加工具有较好的加工精度和表面粗糙度，比机械磨削具有较高的生产率。电解磨削加工的原理为：稟虛嬪赈维哜妝扩踴粜。导电砂轮与电源负极相连，被加工工件（如硬质合金车刀）与电源正极相连，工具与工件以一定的压力相接触，当在它们之间施加电解液时，工件与工具之间发生电化学反应，在工件表面上形成一层极薄的氧化物或氢氧化物薄膜，称为阳极薄膜，而工具的表面有突出的磨粒。随着工具与工件的相对运动，工具把工件表面的阳极薄膜刮除，使工件表面露出新的金属并被继续电解。电解作用和机械刮膜作用交替进行，使工件被连续加工，达到一定的尺寸精度和表面粗糙度，从而达到磨削的目的。陽簍埡鲑罷規呜旧岿錟。10）电解磨削技术优势P158电解磨削集中了电解加工和机械磨削加工的优点，在生产中常用来磨削一些高硬度零件及普通磨削很难加工的零件，如硬质合金刀具、轧辊、深小孔、薄筒、细长杆类零件等。电解磨削的效率一般高于机械磨削，磨轮损耗较低，加工表面不产生磨削烧伤、裂纹、残余应力、加工变质层和毛刺等。沩氣嘮戇苌鑿鑿槠谔應。11）电铸加工的机理、特点电铸加工的原理为：用可导电的原模作阴极，电铸材料作阳极，电铸材料的金属盐溶液作电铸液，在直流电源的作用下，溶液中的金属原子在阴极上获得电子成为金属原子而沉积镀覆在阴极原模表面，阳极上的金属原子交出电子成为正金属离子进入镀液，对金属离子进行补充，以保持其浓度基本不变。阴极原模上电铸层逐渐加厚，当达到预定厚度时即可取出，设法与原模分离，即可获得与原模型面凹凸相反的电铸件。钡嵐縣緱虜荣产涛團蔺。电铸加工的特点：其优点为电铸件是靠在原模表面沉积金属离子而成，由于电铸件与模具表面不存在间隙，所以可准确复制原模的表面细节，电铸件与原模的尺寸误差可控制在0.25mm，而且电铸件具有良好的表面状况。另一方面，由于电铸加工过程对原模无任何损伤，所以永久性原模可重复使用，铸造的工件具有良好的重复精度，在各项加工参数得到良好控制时，统一原模的铸件尺寸误差可在微米数量级。电铸加工也存在一定缺点，比如加工时间长，效率低，原模的制造技术要求高，有时存在一定程度的脱模困难。懨俠劑鈍触乐鹇烬觶騮。12）什么是电刷镀（涂镀）涂镀又称刷镀或无槽镀，是在金属工件表面局部快速电化学沉积金属的新技术。在涂镀时，工件接电源的负极，镀笔接电源的正极，浸满镀液的镀笔在零件表面上以一定的相对速度进行刷抹而使工作获得镀层。謾饱兗争詣繚鮐癞别瀘。13.）电解加工与电火花的进给系统、工作液、加工效率、加工精度方面的比较进给系统的比较：一般电解加工自动进给系统主要是控制均匀等速的进给速度，它的大小是事先设定的，电火花加工自动进给系统保证某一设定加工间隙的稳定，它是按照电极间隙蚀除特征曲线和调节特征曲线工作，其进给速度不是均匀等速的；呙铉們欤谦鸪饺竞荡赚。工作液的比较：电解液可分为酸性、中性、碱性溶液三大类。酸性电解液有HCl、HNO3、H2SO4等无机酸水溶液，碱性电解液有NaOH等，中性盐电解液应用普遍，适应范围广，常用的有NaCl、NaNO3、NaClO3。电火花加工的常用工作液分油性和水溶性两大类，其中油性工作液主要有煤油等，水溶性工作液主要有水离子水、蒸馏水等。莹谐龌蕲賞组靄绉嚴减。加工效率的比较：电火花加工可以在一台机床上连续进行粗、半精及精加工，在精加工时，小电流放电必须减小放电脉波时间，这样不仅加大了电极损耗，也大幅度降低了加工速度。而电解加工能以简单的直线进给运动一次加工出复杂的型面和型腔，与电火花加工相比生产率较高。与电火花加工相比，工具电极基本不损耗，但工具的制造费用较高，更适合批量生产。麸肃鹏镟轿騍镣缚縟糶。加工精度的比较：电火花加工精加工时精度一般为0.01mm，表面粗糙度为Ra0.631.25um；微细加工时精度可达0.0020.004mm，表面粗糙度为Ra0.040.16um。电解加工的零件无毛刺和残余应力，加工表面粗糙度可以达到Ra0.21.6um，尺寸精度对于内孔可以达到0.030.05mm、对于型腔可以达到0.50.20mm，加工精度一般不如电火花加工高。納畴鳗吶鄖禎銣腻鰲锬。参考:补充：说明：法拉第第一定律说明：教材121页说明：加工间隙的基本要求（P129）与进给速度的平稳性（P143）说明：参考公式6-11说明：P156说明：电解磨削、电解研磨、电解抛光判断：选择题：填空题：第七章 激光加工1）什么是激光加工激光加工根据激光束与材料相互作用的机理，大体可分为激光热加工和光化学反应加工两类。激光热加工是指利用激光束投射到材料表面产生的热效应来完成加工过程，包括激光焊接、激光切割、表面改性、激光打标、激光钻孔和微加工等；光化学反应加工是指激光束照射到物体，借助高密度高能光子引发或控制光化学反应的加工过程。包括光化学沉积、立体光刻、激光刻蚀等。風撵鲔貓铁频钙蓟纠庙。激光加工具有一些其它加工方法所不具备的特性。它几乎可以加工任何材料，与工件无接触加工，因此无机械变形，无刀具磨损，无切削力作用于工件；激光加工热影响区小，工件热变形小后续加工最小；由于激光束易于导向、聚焦（达到波长级）、实现方向变换，极易与数控系统配合，对复杂工件进行选择性加工、精密加工；生产效率高，加工质量稳定可靠，经济效益和社会效益好。已广泛应用于汽车、电子、电器、航空、冶金、机械制造等行业。灭嗳骇諗鋅猎輛觏馊藹。2）什么是激光加工的光管效应脉冲激光多次照射加工时，第一次照射后打出一个带锥度的浅孔；第二次照射时，聚焦光在第一次照射所打的孔内发散，由于光管效应，发散的光（角度很小）在孔壁上反射向下深入孔内，因此第二次照射后打出的孔是原来孔形的延伸，孔径基本上保持不变。所以多次照射能加工出锥度小的深孔。多次照射的焦点位置宜固定在工件表面而不宜逐渐下移。铹鸝饷飾镡閌赀诨癱骝。3）分析金刚石材料上小孔加工的方法激光钻孔工艺可应用于金刚石等材料的钻孔，拉丝模芯是金刚石拉丝模的核心组成部分，其模芯是金刚石材料，就是采用激光钻孔的方法实现小孔加工。目前已有成熟的拉丝模激光打孔机加工设备用于金刚石等材料的小孔加工，可以打小至几微米的微孔。攙閿频嵘陣澇諗谴隴泸。4）什么是激光快速原形制造激光快速成形制造是上世纪80年代后期发展起来的新技术。它是将计算机产生的CAD实体模型，经分层切片软件处理成一系列薄截面层，并根据各截面层形状的二维数据，由快速成形机将材料逐层添加堆积，最终生成三维实体零件，这种快速成形制造是一种全新的生成方法，其原理突破了传统的材料变形成形和去除成形的工艺方法，可在没有工装夹具或模具的条件下，迅速制造出任意复杂形状的三维实体零件。趕輾雏纨颗锊讨跃满賺。补充：说明：其他特种加工工艺的设备组成也是考点。说明：说明：出填空或选择题选择题：说明：电子束能聚焦到0.1um，其光刻技术可达到亚微米级宽度（P205）离子刻蚀可以达到毫微米级的加工精度，离子镀膜可以控制在亚微米级精度。P211激光束的发散角可小于1毫弧，光斑直径可小到微米量级,激光切割可达到精度（0.010.02mm）或教材P185夹覡闾辁駁档驀迁锬減。补充：道（0.01mm）级、微米（0.001mm）级、亚微米（0.1m）级、深亚微米（0.01m）级、纳米级（毫微米级即0.001m）视絀镘鸸鲚鐘脑钧欖粝。BP179说明：选择题第八章 超声波加工1）什么是超声波超声波是频率高于16000赫兹的声波，具有波长短、能量大，传播过程中反射、折射、共振、损耗等现象显著的特点，除用于各种硬脆材料的精密和成形加工外，还可用于清洗，探伤和焊接等工作。在农业、国防、医疗等方面的用途十分广泛。偽澀锟攢鴛擋緬铹鈞錠。例题：2）超声波加工概念及其机理概念：超声波加工是利用工具端面做超声频振动，通过磨料悬浮液加工脆性材料的一种成形加工方法。机理：超声波发生器将工频交流电能转变为有一定功率输出的超声频电振荡，换能器将超声频电振荡转变为超声机械振动，通过振幅扩大棒（变幅杆）使固定在变幅杆端部的工具产生超声波振动，带动磨料悬浮液高速地不断冲击工件表面，使其表面被破碎成细小微粒并脱落，同时悬浮液液压冲击和空化现象也加速了工件表面被机械破坏的效果，工具连续进给，加工持续进行，工具的形状便复印到工件上，直到达到要求的尺寸。緦徑铫膾龋轿级镗挢廟。例题：非金属材料，如玻璃、陶瓷、人造宝石、半导体等。3）什么是超声加工的空化现象（空化作用）当工具端面以很大的加速度离开工件表面时，加工间隙内形成负压和局部真空，在工作液内形成很多微空腔，促使工作液钻入被加工工件表面材料的微裂纹处。当工具端面以很大的加速度接近工件表面时，空腔闭合，引起极强的液压冲击波，加速了磨料对工件表面的破碎作用。騅憑钶銘侥张礫阵轸蔼。4）对超声波加工生产率（加工速度）的影响因素有哪些1）工具振动的振幅和频率。加工速度随工具振动振幅增加而线性增加，振动频率提高，在一定范围内可提高加工速度。疠骐錾农剎貯狱颢幗騮。2）工具对工件的静压力。工具对工件存在一个可得到最大加工速度的最佳压力值3）磨料悬浮液。磨料硬度越高，粒度越粗，加工速度越快4）工件材料。材料越脆，承受冲击载荷能力越差，在磨料冲击下越易粉碎去除。补充：P195P193
