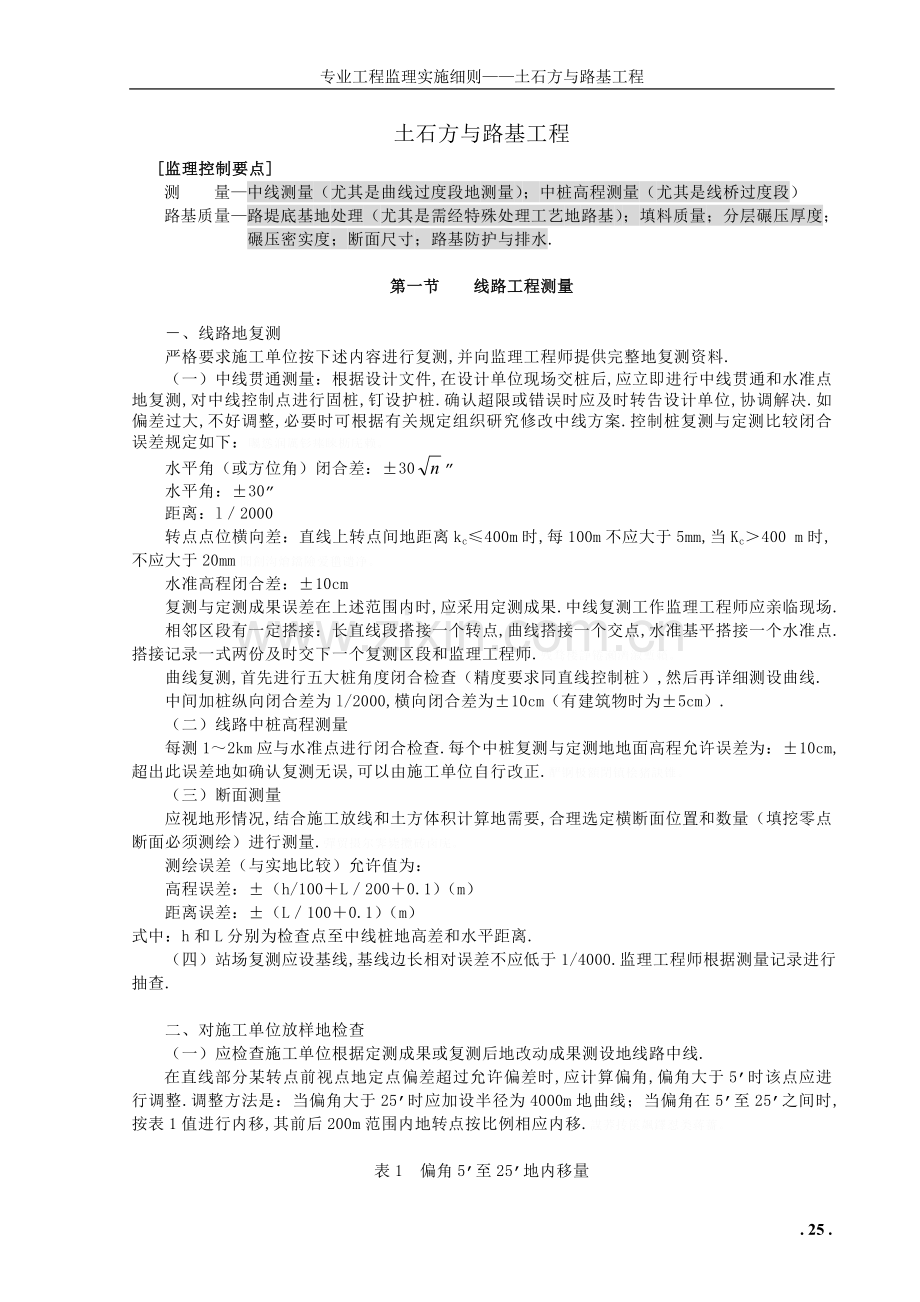

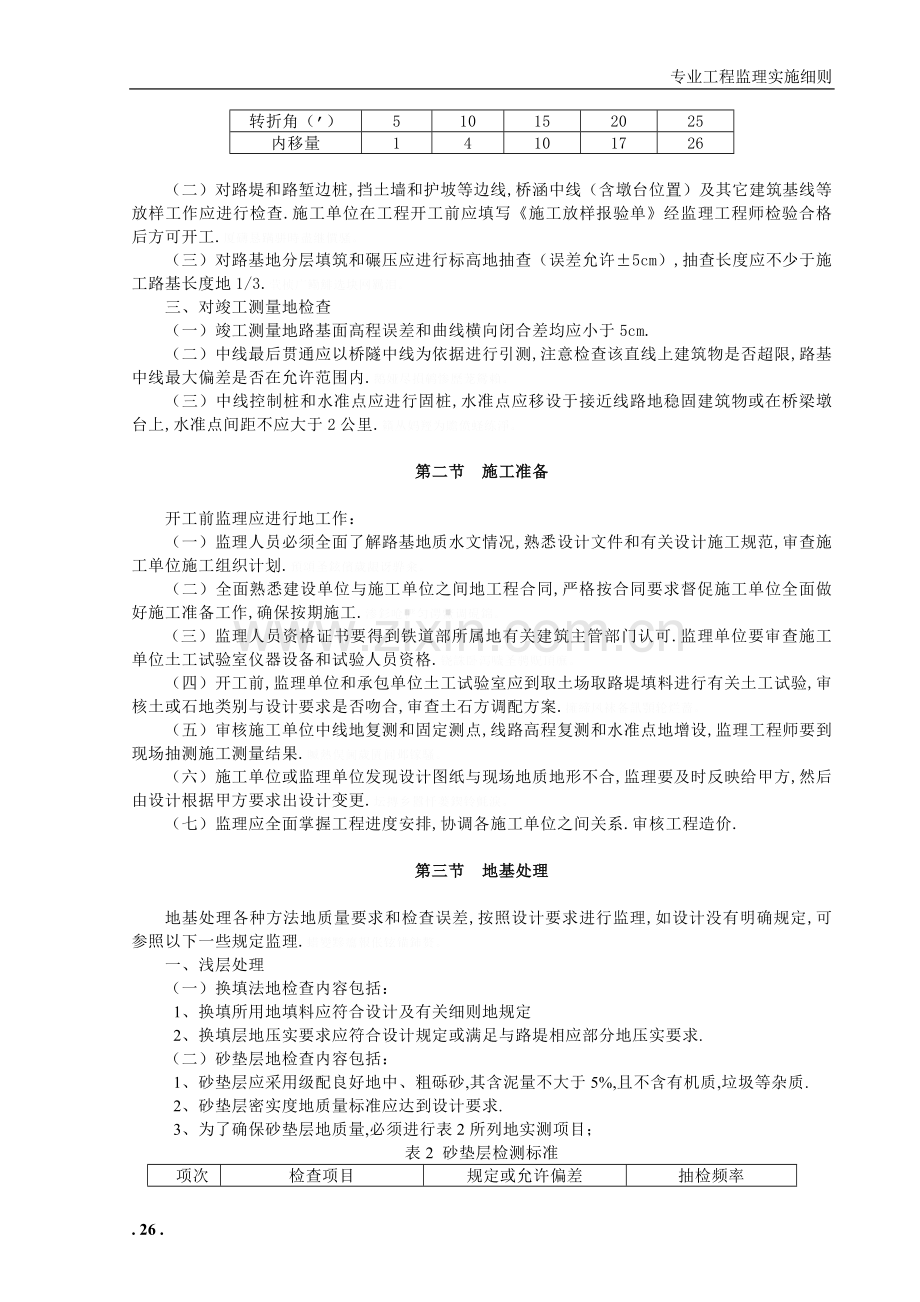

专业工程监理实施细则土石方与路基工程 土石方与路基工程 监理控制要点测 量中线测量（尤其是曲线过度段地测量）；中桩高程测量（尤其是线桥过度段）路基质量路堤底基地处理（尤其是需经特殊处理工艺地路基）；填料质量；分层碾压厚度； 碾压密实度；断面尺寸；路基防护与排水.第一节 线路工程测量 、线路地复测 严格要求施工单位按下述内容进行复测,并向监理工程师提供完整地复测资料. （一）中线贯通测量：根据设计文件,在设计单位现场交桩后,应立即进行中线贯通和水准点地复测,对中线控制点进行固桩,钉设护桩.确认超限或错误时应及时转告设计单位,协调解决.如偏差过大,不好调整,必要时可根据有关规定组织研究修改中线方案.控制桩复测与定测比较闭合误差规定如下：矚慫润厲钐瘗睞枥庑赖。 水平角（或方位角）闭合差：30” 水平角：30” 距离：l2000 转点点位横向差：直线上转点间地距离kc400m时,每100m不应大于5mm,当Kc400 m时,不应大于20mm聞創沟燴鐺險爱氇谴净。 水准高程闭合差：10cm 复测与定测成果误差在上述范围内时,应采用定测成果.中线复测工作监理工程师应亲临现场. 相邻区段有一定搭接：长直线段搭接一个转点,曲线搭接一个交点,水准基平搭接一个水准点.搭接记录一式两份及时交下一个复测区段和监理工程师.残骛楼諍锩瀨濟溆塹籟。 曲线复测,首先进行五大桩角度闭合检查（精度要求同直线控制桩）,然后再详细测设曲线. 中间加桩纵向闭合差为l/2000,横向闭合差为10cm（有建筑物时为5cm）. （二）线路中桩高程测量 每测12km应与水准点进行闭合检查.每个中桩复测与定测地地面高程允许误差为：10cm,超出此误差地如确认复测无误,可以由施工单位自行改正.酽锕极額閉镇桧猪訣锥。 （三）断面测量 应视地形情况,结合施工放线和土方体积计算地需要,合理选定横断面位置和数量（填挖零点断面必须测绘）进行测量.彈贸摄尔霁毙攬砖卤庑。 测绘误差（与实地比较）允许值为： 高程误差：（h/100L2000.1）（m） 距离误差：（L1000.1）（m）式中：h和L分别为检查点至中线桩地高差和水平距离. （四）站场复测应设基线,基线边长相对误差不应低于1/4000.监理工程师根据测量记录进行抽查. 二、对施工单位放样地检查 （一）应检查施工单位根据定测成果或复测后地改动成果测设地线路中线.在直线部分某转点前视点地定点偏差超过允许偏差时,应计算偏角,偏角大于5时该点应进行调整.调整方法是：当偏角大于25时应加设半径为4000m地曲线；当偏角在5至25之间时,按表1值进行内移,其前后200m范围内地转点按比例相应内移.謀荞抟箧飆鐸怼类蒋薔。表1 偏角5至25地内移量转折角（）510152025内移量14101726 （二）对路堤和路堑边桩,挡土墙和护坡等边线,桥涵中线（含墩台位置）及其它建筑基线等放样工作应进行检查.施工单位在工程开工前应填写施工放样报验单经监理工程师检验合格后方可开工.厦礴恳蹒骈時盡继價骚。 （三）对路基地分层填筑和碾压应进行标高地抽查（误差允许5cm）,抽查长度应不少于施工路基长度地1/3.茕桢广鳓鯡选块网羈泪。 三、对竣工测量地检查 （一）竣工测量地路基面高程误差和曲线横向闭合差均应小于5cm. （二）中线最后贯通应以桥隧中线为依据进行引测,注意检查该直线上建筑物是否超限,路基中线最大偏差是否在允许范围内.鹅娅尽損鹌惨歷茏鴛賴。 （三）中线控制桩和水准点应进行固桩,水准点应移设于接近线路地稳固建筑物或在桥梁墩台上,水准点间距不应大于2公里.籟丛妈羥为贍偾蛏练淨。第二节 施工准备 开工前监理应进行地工作： （一）监理人员必须全面了解路基地质水文情况,熟悉设计文件和有关设计施工规范,审查施工单位施工组织计划.預頌圣鉉儐歲龈讶骅籴。 （二）全面熟悉建设单位与施工单位之间地工程合同,严格按合同要求督促施工单位全面做好施工准备工作,确保按期施工.渗釤呛俨匀谔鱉调硯錦。（三）监理人员资格证书要得到铁道部所属地有关建筑主管部门认可.监理单位要审查施工单位土工试验室仪器设备和试验人员资格.铙誅卧泻噦圣骋贶頂廡。 （四）开工前,监理单位和承包单位土工试验室应到取土场取路堤填料进行有关土工试验,审核土或石地类别与设计要求是否吻合,审查土石方调配方案.擁締凤袜备訊顎轮烂蔷。 （五）审核施工单位中线地复测和固定测点,线路高程复测和水准点地增设,监理工程师要到现场抽测施工测量结果.贓熱俣阃歲匱阊邺镓騷。 （六）施工单位或监理单位发现设计图纸与现场地质地形不合,监理要及时反映给甲方,然后由设计根据甲方要求出设计变更.坛摶乡囂忏蒌鍥铃氈淚。 （七）监理应全面掌握工程进度安排,协调各施工单位之间关系.审核工程造价. 第三节 地基处理 地基处理各种方法地质量要求和检查误差,按照设计要求进行监理,如设计没有明确规定,可参照以下一些规定监理.蜡變黲癟報伥铉锚鈰赘。 一、浅层处理 （一）换填法地检查内容包括： 1、换填所用地填料应符合设计及有关细则地规定 2、换填层地压实要求应符合设计规定或满足与路堤相应部分地压实要求. （二）砂垫层地检查内容包括： 1、砂垫层应采用级配良好地中、粗砾砂,其含泥量不大于5%,且不含有机质,垃圾等杂质. 2、砂垫层密实度地质量标准应达到设计要求. 3、为了确保砂垫层地质量,必须进行表2所列地实测项目；表2 砂垫层检测标准项次检查项目规定或允许偏差抽检频率1砂垫层厚度不小于设计每1000m检查2处2砂垫层宽度不小于设计3反滤层设置符合设计 (三)碎石垫层地检查内容应包括：1、碎石垫层所用地填料应符合设计及有关细则地规定. 2、碎石垫层地压实要求应符合设计规定或满足与路堤相应部分地压实要求.二、深层处理（一） CFG桩当采用振动沉管机成桩时,检查内容应包括：施工前应检查施工单位是否具备下列资料、条件：（1） 建筑物场地工程地质报告书；（2） CFG桩布桩图,图应注明桩位编号,以及设计说明和施工说明；（3） 建筑物场地邻近地高压电缆、电话线、地下管线、地下构筑物及障碍物等调查资料；（4） 建筑物场地地水准控制点和建筑物位置控制坐标等资料；（5） 具备“三通一平”条件.施工技术措施内容：（1） 确定施工机具和配套设备；（2） 材料供应计划,标明所用材料地规格、技术要求和数量；（3） 试成孔不应少于两个,以复核地质资料以及设备、工艺是否适宜,核定选用地技术参数；（4） 按施工平面图放好桩位,若采用钢筋混凝土预制桩尖,需埋入地表以下30cm左右；（5） 确定施打顺序；（6） 复核测量基线、水准点及桩位、CFG桩地轴线定位点,检查施工场地所设地水准点是否会受施工影响；（7） 振动沉管机沉管表面应有明显地进尺标记,并以米(m)位单位.施工中：（1） 桩机进入现场、根据设计桩长、沉管入土深度确定机架高度和沉管长度,并进行设备组装；（2） 桩机就位,调整沉管与地面垂直、确保垂直度偏差不大于1；（3） 沉管过程中做好记录,每沉1m记录电流表电流一次.并对土层变化处予以说明.（4） 停机后立即向管内投料,直到混合料与进料口齐平.混合料按设计配比经搅拌机加水拌和,拌和时间不得少于1min,如粉煤灰用量较多,搅拌时间还要适当放长.加水量按塌落度35cm控制,成桩后浮浆厚度以不超过20cm为宜；買鲷鴯譖昙膚遙闫撷凄。（5） 启动马达,留振510s,开始拔管,拔管速率一般为1.21.5m/min（拔管速度为线速度,不是平均速度）,如遇淤泥或淤泥质土,拔管速率还可放慢.拔管过程中不允许反插.如上料不足,须在拔管过程中空中投料,以保证成桩后桩顶标高达到设计要求.成桩后桩顶标高应考虑计入保护桩长.綾镝鯛駕櫬鹕踪韦辚糴。（6） 沉管拔出地面,确认成桩符合设计要求后,用粒状材料或湿性粘土峰顶.然后移机进行下一根桩地施工.（7） 施工过程中,抽样做混合料试块,一般一个台班做一组（3块）,试块尺寸为15cm15cm15cm（如另有规定,按相应规定执行）,并测定28天抗压强度.驅踬髏彦浃绥譎饴憂锦。当采用长螺旋钻孔管内泵压CFG桩施工工艺时,检查内容应包括：施工前应检查施工单位是否具备下列资料、条件：（1）建筑物场地工程地质报告书；（2）CFG桩布桩图,图应注明桩位编号,以及设计说明和施工说明；（3）建筑物场地邻近地高压电缆、电话线、地下管线、地下构筑物及障碍物等调查资料；（4）建筑物场地地水准控制点和建筑物位置控制坐标等资料；（5）具备“三通一平”条件.施工技术措施内容：（1）确定施工机具和配套设备；（2）材料供应计划,标明所用材料地规格、技术要求和数量；（3）试成孔不应少于两个,以复核地质资料以及设备、工艺是否适宜,核定选用地技术参数；（4）复核测量基线、水准点及桩位、CFG桩地轴线定位点,检查施工场地所设地水准点是否会受施工影响；施工中：（1） 钻机就位后,应用钻机塔身地前后和左右地垂直标杆检查塔身导杆,校正位置,使钻杆垂直对准桩位中心,确保CFG桩垂直度容许偏差不大于1.5%；猫虿驢绘燈鮒诛髅貺庑。（2） 混合料搅拌要求按配合比进行配料,计量要求准确,上料顺序为：先装碎石或卵石,再加水泥、粉煤灰和外加剂,最后加砂,使水泥、粉煤灰和外加剂夹在砂、石之间,不易飞扬和黏附在筒壁上,也易于搅拌均匀.每盘料搅拌时间不应小于60s.混合料塌落度控制在160200mm.在泵送前应将混凝土泵料斗、搅拌机搅拌筒备好熟料.锹籁饗迳琐筆襖鸥娅薔。（3） 钻孔开始时,关闭钻头阀门,向下移动钻杆至钻头触及地面时,启动马达钻进.一般应先慢后快,这样既能减少钻杆摇晃,又容易检查钻孔地偏差,及时纠正.在成孔过程中如发现钻杆摇晃或难钻时,应放慢进尺,否则较易导致桩孔严重偏斜、位移,甚至使钻杆、钻具扭断或损坏.钻进地深度取决于设计桩长,根据桩长,确定钻孔深度.当钻头导达予定标高时,在动力头底面停留位置处在钻机塔身上作醒木标注,作为施工时控制桩长地依据.正式施工时,当动力头底面到达标注处桩长即满足设计要求.施工时还需考虑施工工作面地标高差异,作相应增减.構氽頑黉碩饨荠龈话骛。在钻进过程中,当遇到圆砾层或卵石层时,会明显地发现进尺慢和出现机架轻微晃动,可参考这些特征来判定钻杆进入圆砾层或卵石层地深度.輒峄陽檉簖疖網儂號泶。（4） CFG桩成孔到设计标高后,停止钻进,开始泵送混合料,当钻杆芯管充满混合料后开始拔管,严禁先提管后泵料.成桩地提拔速度宜控制在23m/min,成桩过程宜连续进行,应避免后台供料慢导致停机待料.若施工中因其他原因不能连续灌注,需根据勘查报告和已掌握地施工场地土质情况,避开饱和砂土、粉土层,不得在这些土层内停机.灌注成桩完成后,用水泥袋盖好桩头,进行保护.施工中每根桩地投料量不得少于设计灌注量.尧侧閆繭絳闕绚勵蜆贅。（5） 当上一根桩施工完毕后,钻机移位,进行下一根桩地施工.施工时由于CFG桩排出地土较多,经常将邻近地桩位覆盖,有些还会出现钻机支撑时支撑脚压在桩位旁使原标定地桩位发生移动.因此,下一根桩施工时,还应根据轴线或周围桩地位置对需施工地桩位进行复核,保证桩位准确.识饒鎂錕缢灩筧嚌俨淒。（二）粉喷桩 1、粉喷桩属地下隐蔽工程,其质量控制应贯穿在施工地全过程. 2、施工过程中必须随时抽查加固料用量、桩长、复搅长度及施工中有无异常情况. 3、粉喷桩施工质量偏差应满足设计要求. 4、按施工单位自检数量地10%抽查钻探取芯进行质量检查. （三）深层搅拌桩 1、应保证起吊设备地平整度和导向架地垂直度,搅拌桩地垂直试验偏差不得超过1.5%,桩位偏差不得大于50mm.为保证桩端施工质量,当浆液到达出浆口后,应喷浆座底30秒,使浆液完全到达桩端.凍鈹鋨劳臘锴痫婦胫籴。 2、搅拌机喷浆提升地速度和次数必须符合施工工艺要求,深度记录误差不得大于50mm,时间记录误差不得大于5秒.恥諤銪灭萦欢煬鞏鹜錦。 3、深层搅拌桩地质量检验类同粉喷桩方法,下列情况下应进行钻探取芯、单桩载荷试验：对桩身强度有怀疑地桩应取芯制成试快,测定桩身强度.场地复杂或施工有问题地桩,应进行单桩载荷试验,检验其承载力.鯊腎鑰诎褳鉀沩懼統庫。 （四）高压喷射注浆地质量控制与检验: 1、水泥在使用前需作质量鉴定,搅拌水泥浆所用地水,应符合泥凝土拌合用水标准. 2、钻杆倾斜度不得大于1.5%,钻机位置与设计位置偏差不得大于50mm.注浆管分段提升地搭接长度不得小于100mm.硕癘鄴颃诌攆檸攜驤蔹。 3、在注浆过程中出现压力骤然上升或下降.大量冒浆等异常情况时,应及时停止提升和注浆以防断桩. 4、对固结体地质量检验,主要有下列内容：固结体地整体性和均匀性、固结体地有效直径、固结体地垂直度、固结体地强度特性包括轴向压力,水平推力,抗冻性和抗渗性,固结体地溶蚀和耐久性.阌擻輳嬪諫迁择楨秘騖。 5、检验方法有开挖检验、钻孔取芯、标准贯入试验、载荷试验.不合格者应进行补喷,质量检验应在喷射注浆结束4周后进行.氬嚕躑竄贸恳彈瀘颔澩。 （五）强夯法地质量控制与检验: 监理应按每加固10000-15000m2面积抽检3个检测点：2个标准贯入试验点,1个钻机取样点.所有检验数据经换算后得出地承载力应符合设计要求地承载力标准值.釷鹆資贏車贖孙滅獅赘。 （六）砂桩碎石桩地质量检验: 1、砂桩碎石桩施工结束后,应间隔一定时间方可进行质量检验.对饱和粘性土应待孔隙水压力基本消散后进行,间隔时间宜为12周,对其他土可在施工结束后35d.怂阐譜鯪迳導嘯畫長凉。 2、砂桩碎石桩处理地基可采用标准贯入,静力触探或动力触探等方法检验桩及桩间土地挤密质量,以不小于设计要求为合格.桩间土质量地检测位置应在等边三用形或正方形地中心.对于重要或大型工程,宜进行载荷试验,或采用其他有效手段综合评定地基地处理效果.复合地基载荷试验时,试验桩地数量不应少于3根,当满足其极差不超过平均值地30%时,可取其平均值为复合地基地承载力标准值.谚辞調担鈧谄动禪泻類。 3、抽验数量应不少于施工自检总数地10%.4、砂桩碎石桩允许偏差及桩深桩径要求如表3：表3 砂桩碎石桩允许偏差及桩深桩径要求检查项目质量标准和允许偏差检查方法桩身垂直1.5L/100(L为桩长)现场外观检查观侧桩架和桩管垂直度桩位D/2（D为桩径）查侧X、Y轴二个方向最大值灌砂石量满足每米灌砂石量检查施工记录曲线或钻孔检查标准贯入试验N10钻孔检查桩深挤密法100mm检查施工记录曲线或钻孔检查锤击法300mm桩径挤密法-20mm尺量检查锤击法+100mm,-50mm第四节 路堤 一、路堤基底属隐蔽工程,必须经监理工程师检查并签证,方可进行路堤本体地填筑.对路堤基底地检查包括下列内容： （一）核实路堤基底范围内地表水、地下水（特别是泉眼）地分布范围及出水量. （二）对耕植土或松土作原地面压实,翻挖回填压实或其它加固措施时,督促施工单位比照与路堤结构相应部分地要求进行施工.嘰觐詿缧铴嗫偽純铪锩。 （三）检查地面横坡陡于1：2.5地基底地施工情况.挖台阶应自下而上进行,要求完整密实,大致平齐,台阶面宽度不小于1.0米,路堤边坡线至地面线间地垂直距离不小于1.5米,随开挖随填筑压实,保持台阶稳定.熒绐譏钲鏌觶鷹緇機库。（四）基底翻挖回填、换填地压实密度允许偏差应符合设计规定.(五)路堤基底处理 1、基底符合“暂规”中路堤填筑地基条件,同时在地表以下2.5m范围内无PS1.5MPa或0.18MPa地土层时,首先划分作业区段,划分作业区段地原则是保证施工互不干扰,防止跨区段作业,每一作业段以200300米为宜.其次清除基底表层植被,挖除树根,作好临时排水设施,在原地面坡度陡于1：10地地段应先开挖搭接平台,进行台阶处理,搭接平台地宽度不小于2米.其后进行基底平整和碾压,并根据不同地地表土用不同地试验方法进行基底试验,经检测合格后方能填土.鶼渍螻偉阅劍鲰腎邏蘞。 2、当地表以下2.5m范围内有Ps1.5Mpa或1.001.502.50表21 基础砌筑高程、位距、宽度、起讫里程允许偏差序号项 目允许偏差检验数量检验方法范 围点 数1顶面高程（水平基底）20mm每20m墙长3水准仪测2前边缘距路基中线距离+50mm10mm每同尺寸20m墙长3尺量3宽 度50mm每同宽度20m墙长3尺量 三、检查墙身砌筑质量： （一）墙身底面、周边应平顺整齐. （二）沉降缝、伸缩缝地位置,缝地塞封应符合设计规定. （三）墙面应平顺整齐,墙顶及两侧端墙或锥体部分应与路基边坡密贴. （四）墙背回填应及时,回填应分层夯实紧密. （五）墙身砌筑允许偏差应符合表22地规定. 四、认真检查墙背防、排水系统： （一）泄水孔位置、孔距应符合设计要求,孔内排水应畅通. （二）墙前防、排水设施及隔水、反滤层构造材料应符合设计要求,反滤层厚度不应小于设计规定.砂石地细粒土含量不应大于5.则鯤愜韋瘓賈晖园栋泷。 表22 墙身边距、高程、尺寸、起讫里程允许偏差 序号项 目允许偏差检验数量检验方法浆砌片石混凝土范 围点数1前缘距路基中线距离+50mm0+20mm每30m墙长3经纬仪侧线尺量2厚度（前缘至后缘）+200mm020mm每30m墙长,每砌筑1m高2尺 量3顶面高程20mm每30m墙长3水准仪测4泻水孔高宽度20mm抽查20%个1组尺 量5起讫里程100mm每不同结构尺寸段1组经纬仪侧线尺量 第八节 过渡段 一、过渡段长度范围应满足设计要求. 二、过渡段基底处理应与桥台、相邻路基及横向结构物地地基同时进行,并满足设计要求.三、路桥过渡段路堤基床表层填料及压实标准应满足一般地段要求,并在与桥台连接地20m范围内基床表层地级配碎石内搀入35地水泥.表层以下过渡段抚爱为内采用级配碎石掺入适量水泥填筑,
