青云煤矿中央水泵房设备安装.doc

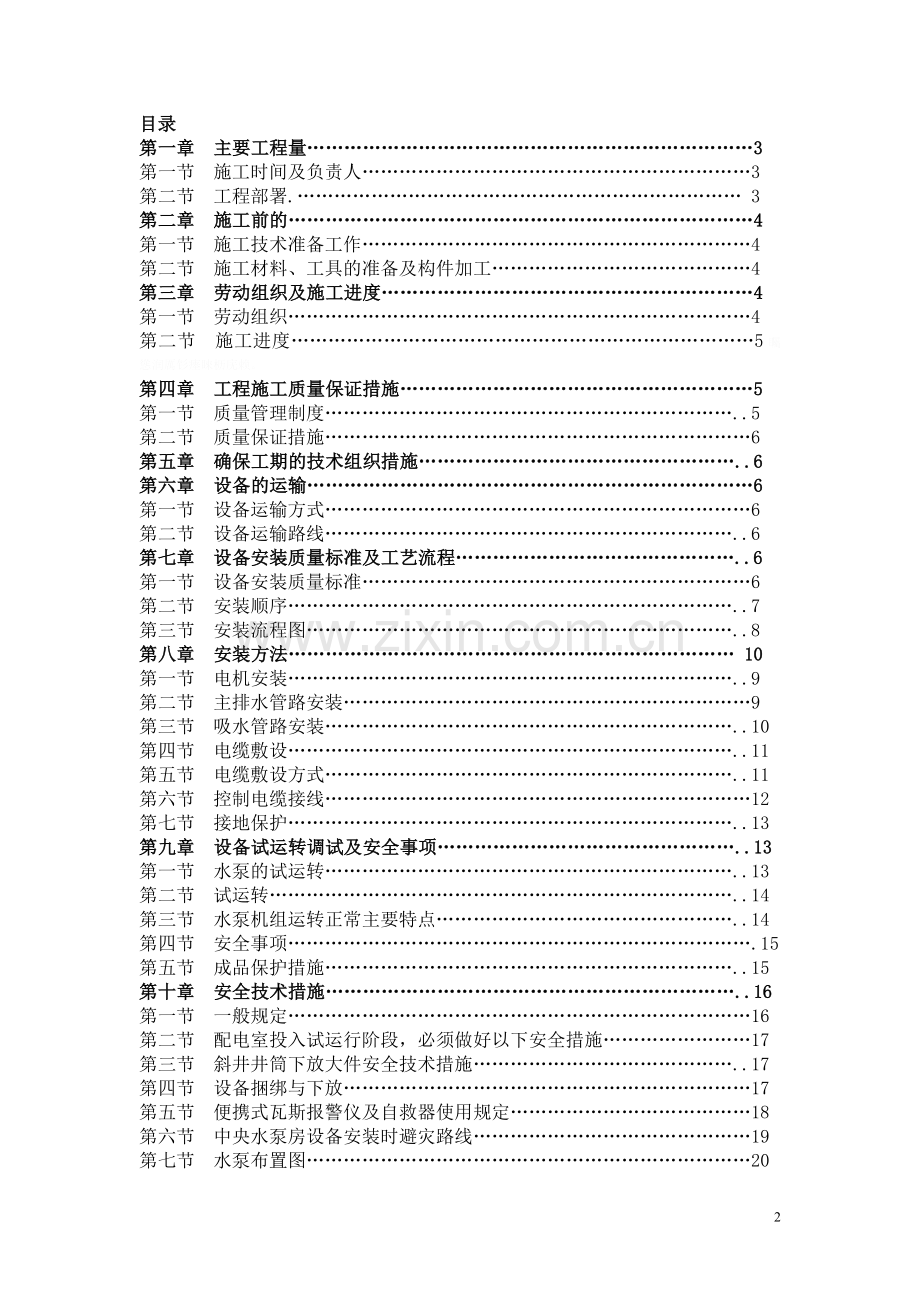

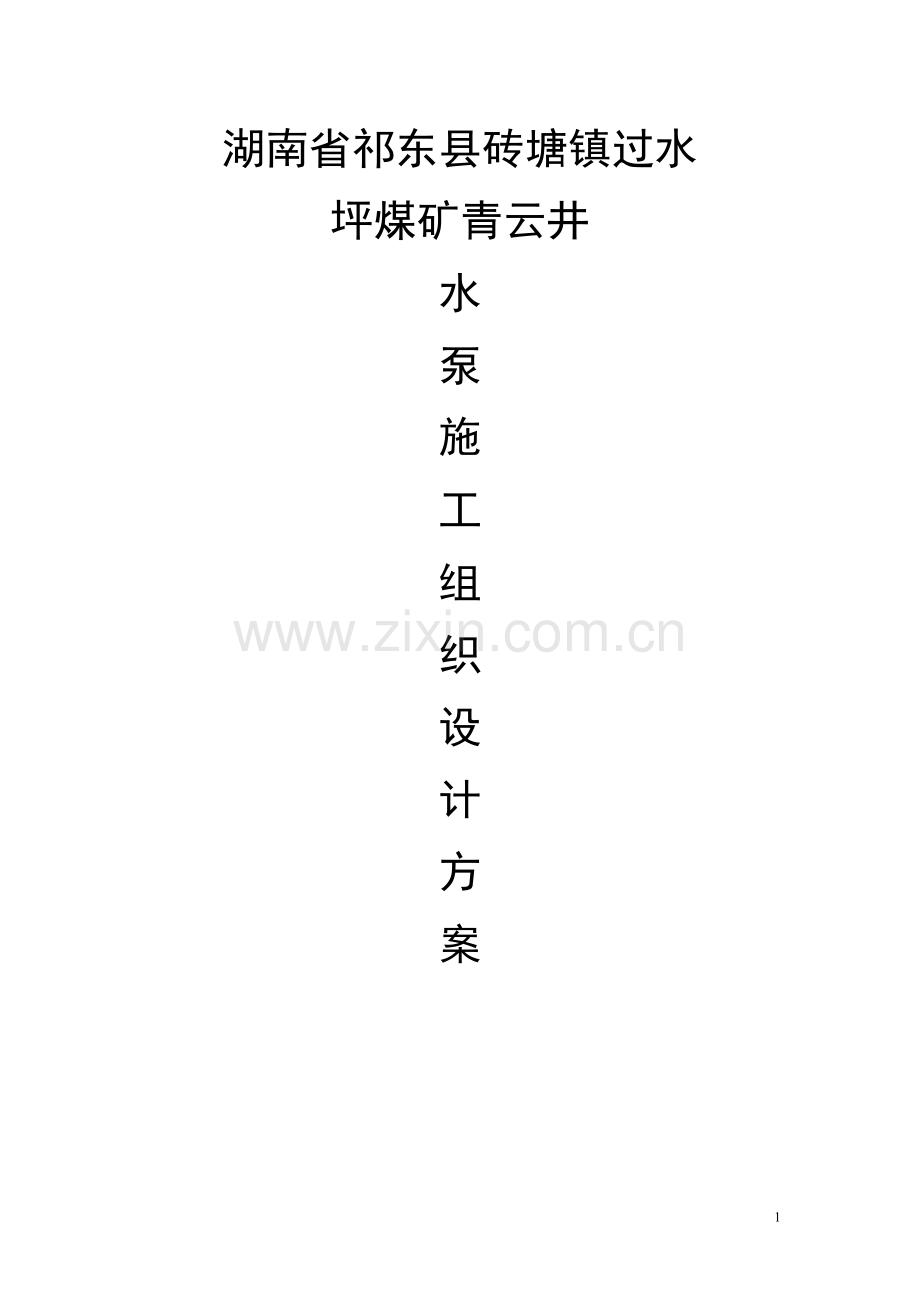

湖南省祁东县砖塘镇过水坪煤矿青云井水泵施工组织设计方 案21目录第一章 主要工程量3第一节 施工时间及负责人3第二节 工程部署. 3第二章 施工前的4第一节 施工技术准备工作4第二节 施工材料、工具的准备及构件加工4第三章 劳动组织及施工进度4第一节 劳动组织4第二节 施工进度5矚慫润厲钐瘗睞枥庑赖。第四章 工程施工质量保证措施5第一节 质量管理制度.5第二节 质量保证措施6第五章 确保工期的技术组织措施.6第六章 设备的运输6第一节 设备运输方式6第二节 设备运输路线.6第七章 设备安装质量标准及工艺流程.6第一节 设备安装质量标准6第二节 安装顺序.7第三节 安装流程图.8第八章 安装方法 10第一节 电机安装.9第二节 主排水管路安装9第三节 吸水管路安装.10第四节 电缆敷设.11第五节 电缆敷设方式.11第六节 控制电缆接线12第七节 接地保护.13第九章 设备试运转调试及安全事项.13第一节 水泵的试运转.13第二节 试运转.14第三节 水泵机组运转正常主要特点.14第四节 安全事项.15第五节 成品保护措施.15第十章 安全技术措施.16第一节 一般规定16第二节 配电室投入试运行阶段，必须做好以下安全措施17第三节 斜井井筒下放大件安全技术措施.17第四节 设备捆绑与下放17第五节 便携式瓦斯报警仪及自救器使用规定18第六节 中央水泵房设备安装时避灾路线19第七节 水泵布置图20第一章 主要工程量： 安装D85-675型水泵3台，配用电机功率为132KW，排水管路系统2趟，选用11277型，吸水管选用1527型无缝钢管。该泵额定流量为85/h，一级额定扬程为67m。正常涌水时为1台工作，1台备用，1台检修；最大涌水时为2台工作，1台备用。聞創沟燴鐺險爱氇谴净。第一节 施工时间及负责人开工时间表1-1工程名称青云煤矿中央水泵安装工程施工负责人计划投资申请开工日期2013 年 12 月 1 日工 程 量三台建 设 工 期30天工程概况： 机械安装：D85-675型水泵三台。 电气安装：YB2-315M-2电动机及控制系统。：第二节 工程部署： 1、施工的工程划分：煤矿安装工程的划分按煤矿安装工程质量检验评定标准（MT5010-95）内的有关要求进行划分，水泵房设备安装为一个单位工程。残骛楼諍锩瀨濟溆塹籟。2、施工工程的质量，安全及环境保护目标：质量目标：各个分项工程一次验收合格，单位工程优良。尽量减少污染，一切废弃物集中存放，升井处理。酽锕极額閉镇桧猪訣锥。第二章 施工前的准备工作第一节 施工技术准备工作施工地点，中央水泵房设施布置及等应按如下顺序进行1、 首先应进行中央水泵房十字中心线、标高的测量布点。2、在煤矿井下中央水泵房设备安装临时电源，供电焊机使用。施工地点设置消防灭火器材，准备水桶、铁锨、灭火器等。彈贸摄尔霁毙攬砖卤庑。第二节 施工材料、工具的准备及构件加工1、根据设计及安装工艺，施工材料、工具必须准备充分，合理布置材料及其加工场地，构件加工时，应严格遵照设计及质量验收规范要求，特别注意水泵的平直度检查，不合格者严禁安装，结合安装工艺进行合理，精确加工，保证构件加工质量。謀荞抟箧飆鐸怼类蒋薔。2、施工单位将根据施工方案，组织施工人员合理搭配工种对现场的材料、设备应按材料清单进行清点、核查。不同材料按不同技术要求认真检查其型号、规格、标准、材质、技术参数、数量是否符合设计文件要求。如不符合要求，应及时提出，并与有关方面协商接洽，做好记录。清点完毕，应根据不同材质、不同要求、安装先后顺序存放，确保其用途、构造、重量、体积、包装性质与现场相适应，避免锈蚀、损坏和重复搬运。厦礴恳蹒骈時盡继價骚。第三章 劳动组织及施工进度第一节 劳动组织1、 在工作面安装期间，每班班前会，由工程负责人、班长组织开好班前会。将任务、安全措施、危害因素的预防预控措施进行布置。明确各项任务、安全技术措施落实到人、并做好班前会记录。茕桢广鳓鯡选块网羈泪。2、 带班班长是现场生产指挥者和第一责任人。对重点作业项目要重点检查，并做好记录。3、 为了保证按期完成安装任务，责任到人，在安装时，要做到：“三定、四包”，三定指：定任务、定人员、定时间，四包指：包任务完成、包质量合格，包设备完好、包安全生产。鹅娅尽損鹌惨歷茏鴛賴。4、 根据“三定、四包”的内容，将每班实际进度填入进度表内与计划对照，发现实际进度与计划进度有变化时，要及时协调平衡，确保安装能按时顺利完成。籟丛妈羥为贍偾蛏练淨。5、 在安装期间，采用“三班”制作业，每班工作八小时，每班作业人员 见劳动组织表。6、 值班班长负责向矿领导汇报工作，并做好调度汇报记录。7、 施工组织见施工组织表 表1-1 施工组织表 表1-1项目夜班早班中班合计安装工66618井下电工焊工2226设备材料运输1113班长13技术员2226合计66618第二节 施工进度預頌圣鉉儐歲龈讶骅籴。1、青云煤矿中央水泵房设备安装，依据现场情况及时调整队伍，进行合理施工，保证工程进度。第四章 工程施工质量保证措施第一节 质量管理制度1、抓好质量教育：加强全体施工人员质量意识，树立“百年大计，质量第一”的观念。从材料采购供应、各分项工程施工到竣工验收全过程中，把全面质量管理的思想、方法确切应用；渗釤呛俨匀谔鱉调硯錦。2、严格质量标准：工程严格实施标准化作业，做到全部工序有标准，有检查，并把新技术、新工艺、新方法运用到各项施工生产中去，切实保证标准化的作业质量；铙誅卧泻噦圣骋贶頂廡。3、严格执行签证制度：严格执行监理工程师签证制度，上一道工序没有通过下一道工序不得开工；4、严格材料把关：外购材料必须有三证（出厂证、合格证、检验证）齐全，进场后需按规定进行复检，在经现场监理工程师同意后方可使用。擁締凤袜备訊顎轮烂蔷。第二节 质量保证措施 1、原材料的检验 ,首先应对用于施工的原材料进行质量检验，采取一切有效的检验手段将不合格的产品退货至生产厂家，将通过第一次检验后用于施工的产品再进行第二次生产过程中的检验，将不合格产品进行检验责任的追究及废品处理和纪录；贓熱俣阃歲匱阊邺镓騷。 2、施工过程检验 根据各行业标准和技术规范对所施工工程质量进行施工过程的检验，对不合格的施工要实行返工处理，合格的方可进行下一道工序的施工，专职质量检验员有权给予不合格工序的停工令直至返工合格为止；坛摶乡囂忏蒌鍥铃氈淚。 3、对原材料和施工过程的自检后，马上请求本合同段监理工程对已完工序进行检验，合格后再进行下一步工序； 4、施工技术方案检验 ,对用于施工的施工技术方案的合理性、科学性进行理论和实践的检验，发现不适应的技术方案要及时纠正，对施工中出现的一般技术问题和特殊问题进行会诊并制定出另外切实可行的、被工程实践所证明了的工程技术方法和手段，确保工程质量的优良。 蜡變黲癟報伥铉锚鈰赘。第五章 确保工期的技术组织措施为保证工程按期完成，拟采取以下主要措施：1、组织强有力的指挥领导班子，科学组织、合理安排，超前考虑；2、进行任务动员和工期交底，调动全体员工的积极性。精心安排施工，把任务分解到作业班组，确保各分项工程按期完成；買鲷鴯譖昙膚遙闫撷凄。第六章 设备的运输第一节 设备运输方式1、所有设备由青云新井绞车房用平板车运送2、运输必须制定专门的安全技术措施。第二节 设备运输路线：1、地面库房新井井口井底车场中央水泵房。第七章 设备安装质量标准及工艺流程第一节 设备安装质量标准1、垫铁组的位置应符合下列要求：1、除机座下有指定的垫铁位置外，轴承下及基础螺栓两侧应设置垫铁。2、设备找平后，垫铁应露出设备底座边缘，平垫铁应露出1030mm，斜垫铁应露出1050mm3、各组垫铁之间断续焊接牢固，每段焊接长度不少于20mm，焊接间距不大于40mm。5、螺栓拧紧后，螺栓应露出螺母24个螺距。6、基础螺栓的螺母与垫圈间和垫圈与设备间的接触均应良好。7、安装基础螺栓应垂直，不应碰孔底和孔壁。8、设备安装前，混凝土基础二次灌浆处应剁成麻面，放置垫铁部位，垫铁与基础面应接触良好，并在灌浆前清洗干净。綾镝鯛駕櫬鹕踪韦辚糴。9、灌浆时必须捣固紧实，基础螺栓严禁产生歪斜。10、拧基础螺栓，应在混凝土达到规定强度75以后进行。11、每一组垫铁应尽量减少垫铁的块数，一般不超过三块，并少用薄垫铁。放置平垫铁时，最厚的放在下面，最薄的（2mm）放在中间。驅踬髏彦浃绥譎饴憂锦。12、泵轴的窜量必须符合设备技术文件规定。水泵对轮和电机对轮间隙为3mm6mm。13、联轴器安装必须符合本标准附录C中C.8的有关规定。14、泵轴向水平度必须符合规定：40kW及其以上的泵不超过0.5/1000；15、电气装置的接地必须符合设计要求，当无明确规定时，在所有电气装置中由于绝缘损坏而可能带电的电气装置，其金属部分必须有保护接地。接至电气设备器具和可拆卸的其他非带电金属不间接地（接零）的分支线，必须直接与接地干线相连。严禁将数个需要接地的电气设备串联接地。猫虿驢绘燈鮒诛髅貺庑。16、采用螺栓连接时，设备与接地接触面必须按规定处理。井下接地装置的接地电阻应符合表44.0.52的规定锹籁饗迳琐筆襖鸥娅薔。17、电力电缆绝缘试验结果必须符合下列规定：1）绝缘电阻测定：电缆的绝缘电阻，因材料的型号、长度、接头、终端类别不同而差异较大，故不作具体规定；2）直流耐压试验及泄漏电流的测量：直流耐压试验标准应符合表42.6.1242.6.15的规定。泄漏电流见表注。構氽頑黉碩饨荠龈话骛。3）电缆安装质量必须符合下列规定：电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。18、电缆终端头和电缆接头的制作、安装质量必须符合下列规定：1）井下低压橡套电缆中间接头及“T”形分支，应硫化热处或用等效其他方法处理，无裂纹、气泡或采用接线盒。輒峄陽檉簖疖網儂號泶。19、送点正常，电缆终端和接线盒核（定）相及漆刷正确，两端相位一致。第二节 安装顺序 1、中央水泵房设备要在地面排好顺序，然后按顺序运输到安装地点后，在待安装地点放置好，备用材料要在不影响安装的地点码放好。安装留下的杂物要及时清理回收。必须确保运输和行人的通道安全畅通。尧侧閆繭絳闕绚勵蜆贅。2、中央水泵房设备安装顺序为： ：水泵泵体 ：水泵电机 ：水泵房排水系统管路 ：附件安装 ：水泵就地控制箱安装 ：水泵软启动柜安装 ：电源系统、控制系统 第三节 安装流程图 安装流程图详见安装流程图5-1施工准备测量放线设备进场清点验收设备下放吊装就位找平找正二次灌浆接地保护电缆敷设照明系统安装试运行交接验收识饒鎂錕缢灩筧嚌俨淒。第八章 安装方法1、按照施工图纸、位置和顺序，将水泵用平板车沿轨道运至适当的位置，然后利用泵房内预埋的起重梁用手拉葫芦将水泵整体吊放在基础垫铁平面上，穿好地脚螺栓，在水泵轴端和水泵出水口法兰盘加工平面上，找出中心点，即水泵轴中心线，然后利用法兰盘加工平面上中心点作泵轴中心线的垂线，即横向基础，并作出标记。在架设的泵轴中心线上分别坠下两个线坠，调整水泵位置，使泵轴端中心点与泵出水口法兰盘加工平面上的中心点与线坠决定的平面重合，即纵向找正。由架设的泵出水口中心线吊下两个线坠，使泵出水口法兰盘加工平面上的中心点与线坠重合，即横向找正。水泵找正后，即可精平，利用方框水平仪在泵出水口法兰盘加工平面上测量，白铁皮调整高度至允许偏差范围内为止。紧固地脚螺栓，将垫铁加固。凍鈹鋨劳臘锴痫婦胫籴。第一节 电机安装1、利用手拉葫芦将电机吊放到基础垫铁平面上，穿好地脚螺栓，同时拧上联轴器联接螺栓。用钢板尺紧靠两联轴器的径向面，以水泵轴半联轴器为基准，检查电机半联轴器的四周（检查上、下、左、右四个点），用移动电机和加减垫铁的方法进行调整，直至达到质量标准要求，同时用塞尺检查两联轴器的倾斜度和端面间隙，水泵对轮和电机对轮间隙为3mm6mm。负荷线按矿方要求施工。恥諤銪灭萦欢煬鞏鹜錦。2、复测水泵的水平度，水泵与电机的同轴度（0.2mm），经验收合格后，方可进行二次灌浆，并将预埋孔用水清理干净。鯊腎鑰诎褳鉀沩懼統庫。第二节 主排水管路安装1、管子及管件安装前必须以1.5的工作压力进行水压试验，持续5分钟无渗漏现象，压力1.6MPa以上的管道，从同规格中抽查总数的10%，其中如有一根不合格时，再抽查20%，仍有一根不合格时，必须全部试验。硕癘鄴颃诌攆檸攜驤蔹。2、阀门的严密性试验应用洁净水进行。除碟阀、止回阀、底阀、节流阀外的严密性试验宜以公称压力进行，在能够确定工作压力时，也可用1.25倍的工作压力试验，保证阀瓣密封面不漏。工程压力小于1MPa，且公称直径大于或等于600mm的闸阀可不单独进行严密性试验，用色印等方法对闸阀密封面进行检查，结合面应连续。对焊阀门的严密性试验应单独进行。严密性试验不合格的阀门，必须解体检查，并重新试验。阌擻輳嬪諫迁择楨秘騖。3、管道焊接焊缝的质量必须符合设计要求，所有焊缝应经煤油渗透试验合格。4,泵房内管路为环形，吸水井侧一路，另一侧两路。排水管路除与闸阀用法兰盘连接外，其它均采用焊接连接。弯头、三通在地面制作防腐。管子及管件安装前应进行水压试验，试验压力为工作压力的1.5倍。在泵房内将二趟水平干管连接好后，利用泵房内的起重梁使用手拉葫芦分别将二趟水平干管吊至适当位置，然后用管卡卡到管支架上。操平找正后，对支架进行二次灌浆，灌浆前预埋孔必须用水清理干净，并由监理公司监督，最后将相应位置的止回阀、闸门用短管与水平干管及泵连接起来，电动闸门采用锚杆吊挂固定。所有法兰连接处，均加入相应压力的法兰用软垫片。氬嚕躑竄贸恳彈瀘颔澩。第三节 吸水管路安装1、安装前做好防护措施，拉警戒线，防止人员坠入。吸水管路由偏心异径管，90O联接弯头和吸水短管及托梁组成。由水泵的进水口开始安装吸水管路，依次安装偏心异径管，90O联接弯头，吸水短管。利用起吊梁和1只5t手拉葫芦将吸水短管松至吸水井底，用管卡卡到吸水管托梁上。釷鹆資贏車贖孙滅獅赘。2、抽气管路系统所需弯头、三通、异径管在现场用无缝钢管自制，安装时采用焊接。抽气管应接在水泵第一段放气孔上，保证放气时泵体内部充满水。怂阐譜鯪迳導嘯畫長凉。第四节 电缆敷设1、 主排水泵自动控制系统电缆一般沿电缆沟、电缆桥架敷设，电缆沟敷设时动力电缆与控制电缆分层敷设（动力电缆在上层敷设）不能分层部分应分别敷设在托架的两侧。具体做法按现行的有关规定执行。电缆出电缆沟或电缆桥架后穿钢管保护至设备接线口。电缆进入管子时出入口都应封闭，管口应密封，且管口两端都宜敲打喇叭口。谚辞調担鈧谄动禪泻類。2、 根据图纸要求，首先应对到货电缆的规格、型号、数量进行校对，是否符合设计和实际要求。3 、根据施工图列出详细的电缆设施排列表，按表进行敷设，以免发生遗漏或重复敷设。4 、电缆在敷设前仍应进行仔细检查，严禁使用绝缘破损、芯线锈蚀，有压痕、受潮的电缆，第五节 电缆敷设方式1、用于电缆桥、电缆沟敷设。2、电缆敷设时，要注意其弯曲半径应符合规程要求见下表：电缆允许弯曲半径 (d：电缆外径)电缆形式多 芯单 芯橡皮绝缘电力电缆无铅包、钢铠护套10D裸铅包护套15D钢铠护套20D聚氯乙稀绝缘电力电缆10D交联聚乙烯绝缘电力电缆15D15D3、 电缆在敷设时应排列整齐，不交叉，电缆固定栓绑牢靠，电缆进入设备处必须系上标有电缆代号的正规标牌，标牌字样必须工整清楚、不退色。嘰觐詿缧铴嗫偽純铪锩。4、电缆沟内所有托架必须连成完好的电气通路，并与系统的接地主干线相连。 5、动力电缆凡线芯在16mm2以上，应压接接线端子（接线鼻子）。应注意的是电缆接线端子应视芯线和设备上接线端子的材质来选择接线端子的材质。在压接端子时，所使用的胎具要与接线端子的规格相一致，压接牢固，接触良好。电缆与设备连接使用镀锌螺栓，并配齐平垫圈及防松垫圈。熒绐譏钲鏌觶鷹緇機库。 6、电缆芯线的截面在16mm2以下的单股芯线及截面在2.5mm2以下的多股线芯（铜芯）可以与设备接线端子直接连接，但多股芯线应先拧紧然后搪锡或使用微型接线端子与芯线压接，接线应紧固，无松动现象；其他使用开口鼻子连接。鶼渍螻偉阅劍鲰腎邏蘞。 7、电缆接线前应校对线芯，确定好线号并穿好线芯标志牌，然后打把固定。走线要求横平竖直，整齐美观。端子压接可靠，无虚连，无松动。纣忧蔣氳頑莶驅藥悯骛。8、电缆防火措施：所有电缆孔洞待电缆敷设完毕后，应封死。在其他电缆通道某些部位设置防火隔层。第六节、控制电缆接线1、电缆敷设完成后，即可开始作头。先量出作头所需电缆长度并做好记号，用电工刀在做记号处在电缆外护套处环切一刀，注意不要伤到电缆芯的绝缘层。割开电缆外护套，在做记号处用塑料带对电缆进行绑扎。在异型管上按图纸用线号笔写号线号，再用万用表找出同芯电缆芯，穿好异型管。异型管穿好以后，进行连接。线芯留出适当的余量后，与相对应的端子连接。颖刍莖蛺饽亿顿裊赔泷。2、电缆作头完后，两端挂好标志牌，标明：编号、规格、长度、起端终端。电缆卡固牢靠。3、二次回路的绝缘电阻测量结果必须满足下列要求：(1)、小母线和控制盘的电压小母线，在断开其他所有并联支路时，不小于10 M，48V及以下的回路用250V兆欧表测量；二次回路的每一支路和断路器，隔离开关，操纵机构的电源回路不小于1 M，在比较潮湿的地方不小于0.5 M。濫驂膽閉驟羥闈詔寢賻。(2)、二次配接线应符合下列要求：二次接线宜采用截面不小于1.5mm2,电压不低于500V的铜芯绝缘电线，连接活动部件的二次配线应采用多股软线，线束应加强绝缘；电流回路应采用截面不小于2.5 mm2，电子元件回路、弱电回路在满足电压降、载流量和机械强度的情况下，可采用截面不小于0.5 mm2电压不低于500V的铜芯绝缘线；配置有规律整齐美观没有接头，每个端子接线不得超过两根；弱电导线、与强电导线分开绑扎。銚銻縵哜鳗鸿锓謎諏涼。(3)、其它未尽事宜均应符合MT5010-95中的规定。第七节、接地保护1、接地系统的制作与安装：本系统工作接地与中央变电所系统共用接地极，接地电阻不大于1欧姆，利用电缆桥架、金属保护管做接地线，电缆沟内利用40*4镀锌扁铁做为接地干线。挤貼綬电麥结鈺贖哓类。2、各种用电设备的不带电金属外壳均应可靠接地。利用桥架作为接地线时，各段桥架之间均需进行可靠的电气连接。赔荊紳谘侖驟辽輩袜錈。3、接地线的连接：连接时焊接的长度应不小于扁钢宽度的2倍，焊接处应焊接牢固、焊缝饱满，且要采取防腐措施。接地线与设备的连接，可用螺栓连接或焊接，用螺栓连接时应设防松螺帽或防松垫圈。塤礙籟馐决穩賽釙冊庫。搭接焊时应符合下列规定：项次项 目规定数值检验方法1搭接长度扁钢2d尺量检查圆钢6d扁钢和圆钢6d2扁钢搭接焊焊接边数4观察检查3扁钢与钢管焊接应有加强焊边4观察检查4、接地系统中严禁有串联接地现象。5、动力系统中所有电气设备及金属构件均要求可靠接地，并且要求接地电阻小于1欧姆。其连接处均要求联接牢固，并要求动力系统、计算机系统实现总等电位连接。裊樣祕廬廂颤谚鍘羋蔺。第九章 设备试运转调试及安全事项第一节 水泵的试运转在水泵房水泵安装，水泵控制系统、设备调试完毕及其它配套设施安装完成后，即可进行水泵的试运转工作。1、试运转前的准备工作(1)：清除机组附近的有碍运转的任何物件，检查基础螺丝及所有连接部分的紧固情况，检查填料压盖的松紧程度，检查并加足润滑油。仓嫗盤紲嘱珑詁鍬齊驁。(2)：在启动前必须用手转动泵轴，判断有无卡阻现象。(3)：检查电动机的绝缘电阻，外部接线，并要盘转，检查电机转子转动是否灵活，检查接地电阻装置安装并复测接地电阻值。绽萬璉轆娛閬蛏鬮绾瀧。(4)：检查闸阀是否灵活可靠。(5)：准备好记录表格，对试运转情况进行详细、真实的记录。(6)：准备齐必要的检修工具和测量仪表。(7)：认真阅读设备技术文件资料，掌握其技术要求。第二节、试运转(1)：拆除联轴器连接螺栓，进行电动机空转试验，并检查电动机的旋转方向。(2)：电机无问题后，装上联轴器连接螺栓，向泵内灌注引水，关闭放气阀。(3)：关闭排水管上的闸门，以减小启动电流。(4)：水泵启动，注意压力表、真空表、电流表的读数是否正常。如发现意外情况，应立即停车处理。(5)：若水泵压力达到正常时，则可渐渐打开闸门，向管路供水，以免水泵发热。在闸门关闭的情况下，运转时间不应超过三分钟。骁顾燁鶚巯瀆蕪領鲡赙。(6)：要随时检查机组运行是否正常，无问题可连续运行8小时。第三节、水泵机组运转正常主要特点：(1)：运转平稳而无震动现象。(2)：声音正常而无异常声音和噪音。(3)：负荷正常，电流表指针指示正常。(4)：流量及压力表、真空表的指针指示正常。(5)：轴承温度不得超过环境温度的设计温度，最高温度不得超过设计温度，电机温度不得超过电机的额定温度，填料箱与外壳不烫手。瑣钋濺暧惲锟缟馭篩凉。(6)：填料完好，松紧合适，运行中应陆续滴水。(7)：泵的安全保护装置灵敏、可靠。(8)：附属系统运转正常。(9)：检查排水管路的试排水情况。水泵停车前，慢慢地关闭闸门，使水泵进入空运转状态，然后停电机。停泵后，应及时解决在工作中发现问题，查明疑点，做好清洁工作，其它泵依次同上鎦诗涇艳损楼紲鯗餳類。第四节 安全事项1、水泵在运转中禁止对任何部位进行处理，防止压力泄漏时造成安全事故。2、水泵试运时，联轴节等转动部位要有可靠的防护罩。3、试运后应切断电源，防止在系统不允许的条件下启车。第五节、成品保护措施1、设备安装，试运完毕后，在未验收移交前应指定专人（或兼职）人员看护，防止零配件丢失或损坏。 2、由专门司机或指定对水泵性能熟悉的人员开泵。3、 进入现场的施工人员必须经过措施贯彻，并且佩戴合格的安全保护用品，安全帽等。4、安装时，在设备吊装过程中，应加强指挥，避免设备碰撞。重要的设备指定专人管理、保管与存放。5、对于电气设备必须做到防水、防潮湿。6、对有传动轴的设备在吊装时，不能将传动轴作为吊点，防轴承变形。7、在设备吊装时，钢丝绳不能直接捆绑在设备上，要在钢丝绳与设备之间垫软木来保护设备表面不受损坏。8、施工现场备有数量、质量合格的消防工具，除非消防急用，任何人不准挪作它用。9、 配电室及用电气设备集中的地点、必须放置四氯化碳、干粉等不导电灭火器。第十章 安全技术措施第一节 一般规定 1、所有参加施工人员必须按规定佩戴好劳保用品。2、工作时要集中精力,认真负责, 不准嬉戏,打闹,脱岗或离岗.3、管理人员随时紧盯现场.4、手持电动工具的电源线必须经漏电保护开关引出。 5、遵守各种电气设备安装操作规程，并注意用电安全。6、临时用电的电源线绝缘性能应符合要求，按负荷容量选择导线截面，使用中不得超载，以防引发电气火灾。 7、施工现场，必须配备灭火器，做到文明施工，同时切实做好产品保护工作。 8、严格遵守安全施工规章制度，加强安全教育，深化安全意识，认真贯彻执行，严格监督检查。 9、按照现场施工标准化管理，妥善安排各项施工设施，材料和机具，不准乱堆放，确保现场整洁文明。10、设专职安全监督人员，对施工现场的安全设施，施工机具以及在施工准备和设备卸车、拖运、吊装、就位过程中的安全作业进行全面监督管理。栉缏歐锄棗鈕种鵑瑶锬。11、吊装前应认真检查各类起重机具，索具的安全使用可靠性。12、操作人员操作时必须集中精力，不得与其他人员闲谈；一般情况下，只对指挥人员的信号作出反映，但是对于停止信号，不管是谁发出的，在任何时候均应服从。辔烨棟剛殓攬瑤丽阄应。13、吊装设备时安装人员要离开重物倾倒半径之外.14、吊装前要检验绳套是否系牢.15、水泵电机、水泵泵体等较重设备起吊时，应有起重工配合，起吊绳必须置于专用吊耳上。搬运时应有足够数量人员，并有专人指挥。滚杠置入时，手脚应远离滚杠。以防碰伤手脚及损坏设备。滚杠轻拿轻放，以免损坏地面。峴扬斕滾澗辐滠兴渙藺。16、点焊设备时，其接地线不得通过设备作为接地连接线，其焊把应注意位置，并对焊把作绝缘处理，防止碰触设备元件产生电弧而损坏设备。詩叁撻訥烬忧毀厉鋨骜。第二节 配电室投入试运行阶段，必须做好以下安全措施。1、配电室可操作电气设备前均要铺上经耐压试验合格的绝缘毯。 2、备好高压验电笔，必要时对带电设备进行验电核实。 3、备好各类警告牌，如“止步，高压危险”、“禁止合闸”、“有电危险”等，备好接地线。4、送电时操作人员必须戴好绝缘手套、穿上绝缘靴。5、施工过程中，必须有现场负责人在现场统一协调，指挥作业，所有参加施工人员必须搞好自主保安、互保联保，严禁违章指挥、违章作业。 则鯤愜韋瘓賈晖园栋泷。第三节 斜井井筒下放大件安全技术措施1、地面搬运起吊措施： 2、所使用的平板车在装料前，必须严格进行检查，确保安全、无损坏后方可使用。3、绳套用15.5mm以上的新钢丝绳制作，连接环规格不得小于5T，经安检人员检查合格后方可使用。4、装车前，安检人员必须检查平板车的连接装置，确保安全后方可进行装车。5、井口、井底把钩工在平板车下放大件前，必须认真检查车销、绳套、封绳、捆封牢固程度、大件在平板车的位置等情况，如有一项不合格，必须进行处理，否则不准运送。胀鏝彈奥秘孫戶孪钇賻。6、必须专人指挥，指定专人对起吊索具、工器具进行检查，不完好的严禁使用；7、起吊设备的钢丝绳扣必须用不小于直径15.5mm的钢丝绳插接；8、起吊时应先试吊10cm，经检查无问题后方可起吊；9、起吊中对起吊物，要稳起稳放，操作平稳；10、起吊的重物上面和下方严禁有人作业，作业人员必须站在安全位置操作，倒链上有吊挂的重物时，不得松开小链，必须听从施工负责人的指令操作；鳃躋峽祷紉诵帮废掃減。11、起吊物下方3m范围内，严禁有人员作业或逗留；12、起吊装车过程中严禁用手、脚直接推拉起吊物，应提前系好麻绳牵引，摆正装车位置，使设备重心和平板车中心保持一致。稟虛嬪赈维哜妝扩踴粜。第四节 设备捆绑与下放1、为确保设备大件在井筒及井下的运输安全，设备部件的捆绑必须牢固可靠，捆绑时均用直径为15.5mm的钢丝绳及螺栓井下捆绑，捆绑后不准有滑动、摇动现象，绳扣必须穿过平板车固定环左右缠绕，钢丝绳或双股8号铁丝必须卡在设备及大件凸出部位，调整钢丝绳扣的长度用紧绳器将钢丝绳拉紧即可；陽簍埡鲑罷規呜旧岿錟。2、设备部件捆绑完毕后，经安全负责人和信号把钩工检查确定无误后，通知绞车房司机，让司机知道所放设备为大件。沩氣嘮戇苌鑿鑿槠谔應。3、设备下放，进入变坡点前必须进行二次紧固。下放时车辆必须平稳，严禁猛放急停，避免冲击。待车辆到达井底车场后，必须等车停稳后方可摘钩头。钡嵐縣緱虜荣产涛團蔺。第四节 起吊重物安全技术措施安装期间水泵电机、水泵泵体需要起吊，起吊过程中存在安全隐患，因此制定起吊专项措施： 1、 设备的吊装及搬运，要设专人负责指挥，指挥要规范到位，防止发生误会造成人员受伤。 2、 起吊操作人员要求经验丰富，有责任心且必须服从指挥人员的指挥。 3、 指挥人员负责吊装和搬运过程中的安全监督和检查工作，起吊时要清理吊装范围内的人员和障碍物。 4、 水泵电机起吊时，必须使用起重钢梁进行起吊，严禁用其它起吊方式起吊设备。在起吊过程中必须选用安全可靠的绳索，事先观察周围情况，通知附近人员及时躲避，在确认安全后，方能操作。懨俠劑鈍触乐鹇烬觶騮。5、 起吊水泵泵体时，使用2个10t的手拉葫芦进行起吊且将泵体平衡吊挂，吃劲均匀。两端均匀同时拉链，使其均匀起升。 謾饱兗争詣繚鮐癞别瀘。6、 起吊作业时保证有足够的后撤空间，不得站在死角处。放置或挂接重物时必须放置平稳或连接可靠后再松绳，重物有倾斜时，严禁将身体任何部位伸入夹缝中，以免发生挤伤。 呙铉們欤谦鸪饺竞荡赚。7、 组装或调试时必须设专人监护，时刻注意来自外界或自身的伤害。发现有异常情况立即中止作业，及时撤到安全地段。 莹谐龌蕲賞组靄绉嚴减。8、 用绳索拖拉重物时，拖拉一定要平稳，发现有蹩卡时要及时停下处理，严禁强拉硬拽，绳索断裂后可能危及的范围内严禁站人或作业。麸肃鹏镟轿騍镣缚縟糶。第五节 便携式瓦斯报警仪及自救器使用规定 1、每班班长必须配备一台便携式瓦斯报警仪，班长必须将便携式瓦斯报警仪挂在中央水泵房回风流一侧，距顶不大于300，距帮不小于200納畴鳗吶鄖禎銣腻鰲锬。 2、跟班经理、班长必须携带便携式瓦斯报警仪，并会正常使用，随时检查中央水泵房内的瓦斯浓度。 3、:当班瓦斯报警仪必须及时充电检修校验，连续工作时间不得超过8小时。 4、瓦斯报警仪若出现故障不得在井下随意打开，必须交还项目部修理。 5、入井人员必须携带自救器，并熟悉使用方法。 6、若无险情严禁私自打开自救器。 7、 自救器必须随身携带严禁乱扔乱放。第六节 中央水泵房设备安装时避灾路线1、中央变电所-井底车场- -地面風撵鲔貓铁频钙蓟纠庙。
