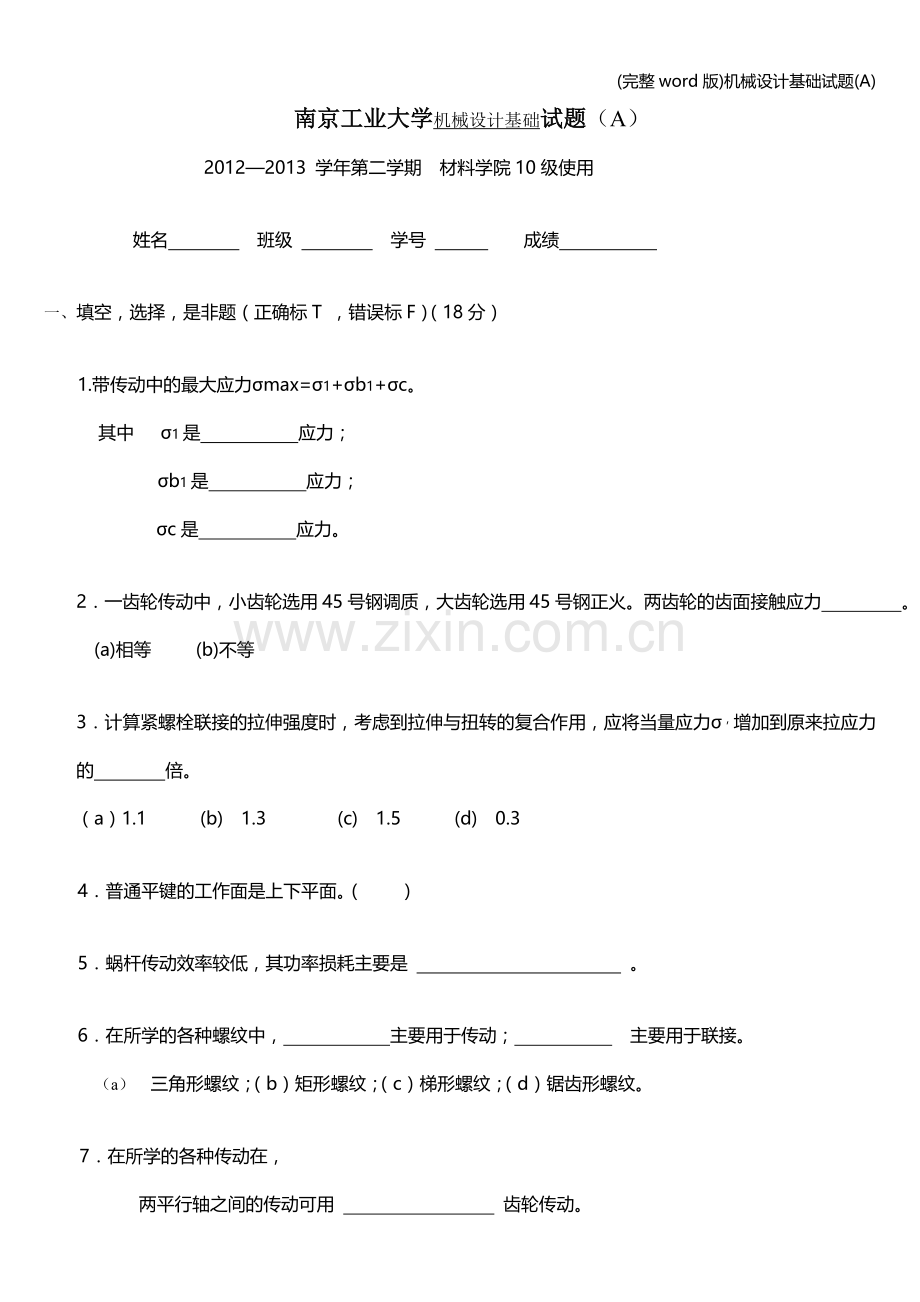

南京工业大学机械设计基础试题（A）
2012—2013 学年第二学期 材料学院10级使用

姓名 班级 学号 成绩

一、 填空，选择，是非题（正确标T ，错误标F）（18分）

1.带传动中的最大应力σmax=σ1+σb1+σc。
其中 σ1是 应力；
σb1是 应力；
σc是 应力。

2．一齿轮传动中，小齿轮选用45号钢调质，大齿轮选用45号钢正火。两齿轮的齿面接触应力 。
(a)相等 (b)不等

3．计算紧螺栓联接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将当量应力σ，增加到原来拉应力的 倍。
（a）1.1 (b) 1.3 (c) 1.5 (d) 0.3

4．普通平键的工作面是上下平面。（ ）

5．蜗杆传动效率较低，其功率损耗主要是 。

6．在所学的各种螺纹中， 主要用于传动； 主要用于联接。
（a） 三角形螺纹；（b）矩形螺纹；（c）梯形螺纹；（d）锯齿形螺纹。

7．在所学的各种传动在，

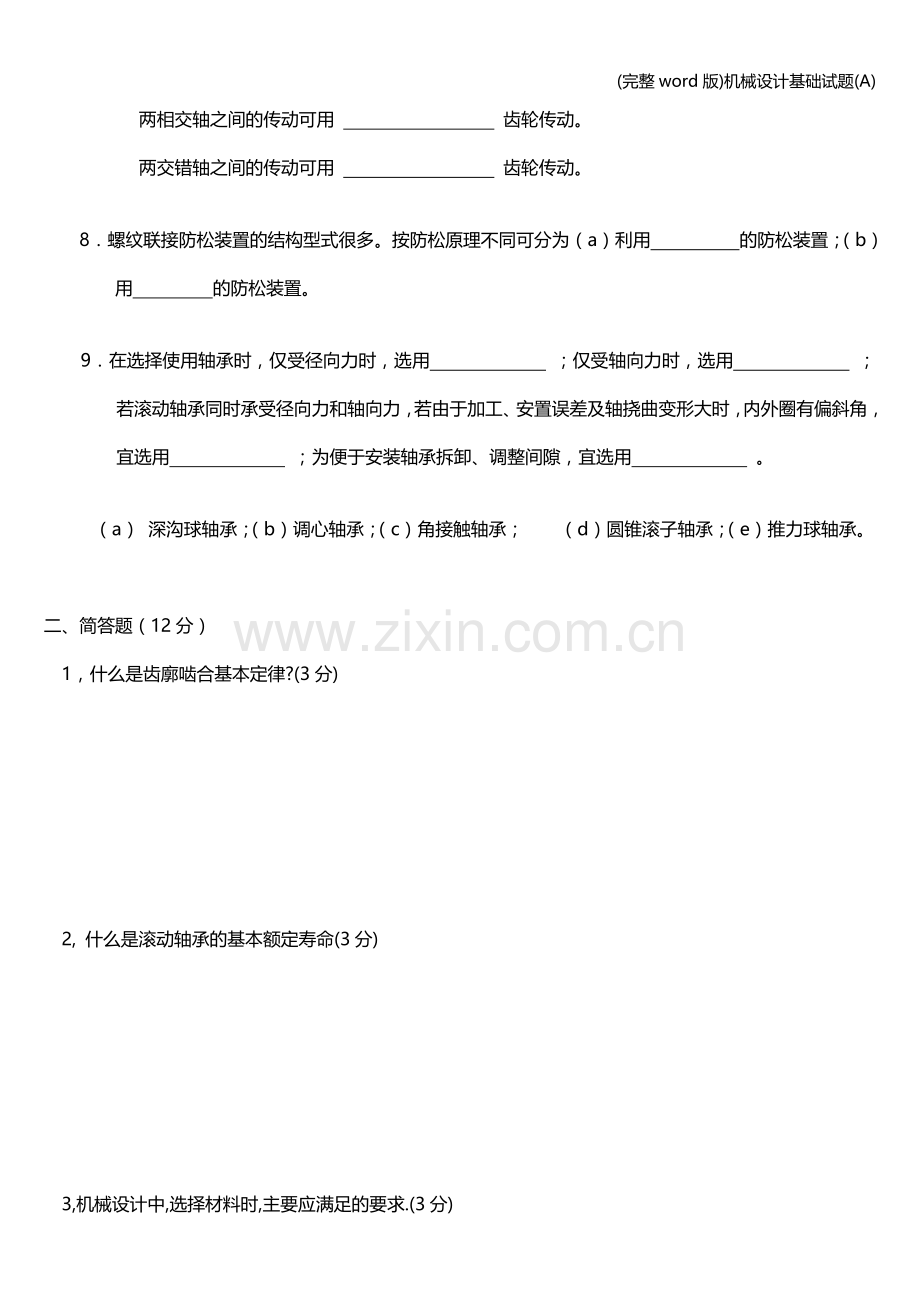

两平行轴之间的传动可用 齿轮传动。
两相交轴之间的传动可用 齿轮传动。
两交错轴之间的传动可用 齿轮传动。

8．螺纹联接防松装置的结构型式很多。按防松原理不同可分为（a）利用 的防松装置；（b）用 的防松装置。

9．在选择使用轴承时，仅受径向力时，选用 ；仅受轴向力时，选用 ；若滚动轴承同时承受径向力和轴向力，若由于加工、安置误差及轴挠曲变形大时，内外圈有偏斜角，宜选用 ；为便于安装轴承拆卸、调整间隙，宜选用 。

（a） 深沟球轴承；（b）调心轴承；（c）角接触轴承； （d）圆锥滚子轴承；（e）推力球轴承。

二、简答题（12分）
1，什么是齿廓啮合基本定律?(3分)

2, 什么是滚动轴承的基本额定寿命(3分)

3,机械设计中,选择材料时,主要应满足的要求.(3分)

4,如何选择套筒滚子链的链节数和小链轮齿数奇偶性,为什么?(3分)

三．如图所示为一轮系机构已知Z1=19，Z 2=38，Z 3=19，Z 4=57，Z，4 =19，Z5=57。
n1=1450r/min。且知轮5的m =4mm。(15分)
求：1，系统的传动比i15（4分）
2，用箭头标出各轮的转向（3分）
3，求轮5的线速度（8分）

四、如图所示为两个正装的圆锥滚子轴承。已知：轴上所受的径向力Fr=3000N，Fa=800N，a=100mm，b=200mm，派生轴向力Fs=0.67Fr.。
fp=1,e=0.8。
Fa/Fr<e, X=1,Y=0。
Fa/Fr>e, X=0.39,Y=0.76。(20分)
求：1，标出Fs1，Fs2的方向（2分）；
2，两轴承的当量动载荷PⅠ，PⅡ（14分）；哪个轴承先失效？（2分）
3，若该轴承为30200系列，P0级精度，轴径d=40mm，试写出轴承代号（2分）。

五、如图所示的传动装置中，已知斜齿轮Z3=30，Z4=60，mn=4mm，β=130
蜗杆为右旋，转向如图所示。(20分)
求：1，轴Ⅰ，轴Ⅱ的转向（4分）；
2，轮2的旋向（2分）；
3，若要使轴Ⅰ的轴向受力尽量小，如何选择轮3、轮4的旋向？（4分）
4，求轮3、轮4的分度圆直径（4分）；
5，标出啮合点A的Fa3、Ft3、Fr3的方向（6分）。

六、 P图所示为用三个M12的普通螺栓联接的两平版。已知：P=900N，板间摩擦系数f=0.18，
螺栓直径d1=10.106mm,许用应力[σ]=108MPa.试校核此螺栓联接是否安全可靠(15分)（写出计算公式）
