重庆集智电气自动化有限公司
电气自动化专业基础测试题
一、三菱PLC、变频器、触摸屏
1、 在工程中你曾用过的三菱PLC有哪几种，各有什么特点？
答：FX系列PLC，此PLC系小型机，I/O较少，价格低，适合于用于比校简单的机台
A 系列PLC,系模块式，I/O增减较灵活，但现在巳停产，基本上被Q系列取代
Q系列PLC拥有A系列所有功能，是现在三菱中的主流
2、 三菱PLC的编程采用何种编程工具软件？
答：GX Developer
3、 分别说明三菱公司自主开发的现场总线名称、最高通讯速率、最大通讯距离、最大站点数、主站名称。
答：CC-LINK,
4、 通讯距离超过一定值时，要延长通讯距离应采取何种措施？
答：超过50米后增加一个中继器可延长50米
5、 常用的三菱变频器有几种，它如何与现场总线通讯？
答：我接触的有E500，A500,A700，E740
6、 常用的三菱触摸屏有几种，它如何与PLC和现场总线相连？
答：我们用到970,1000
7、 简述两台以上的三菱PLC的联网方案。
答：以FX1N 为例采用FX1N－485DB用双绞线接
8、 你曾用过的组态软件有几种，简述其主要功能。

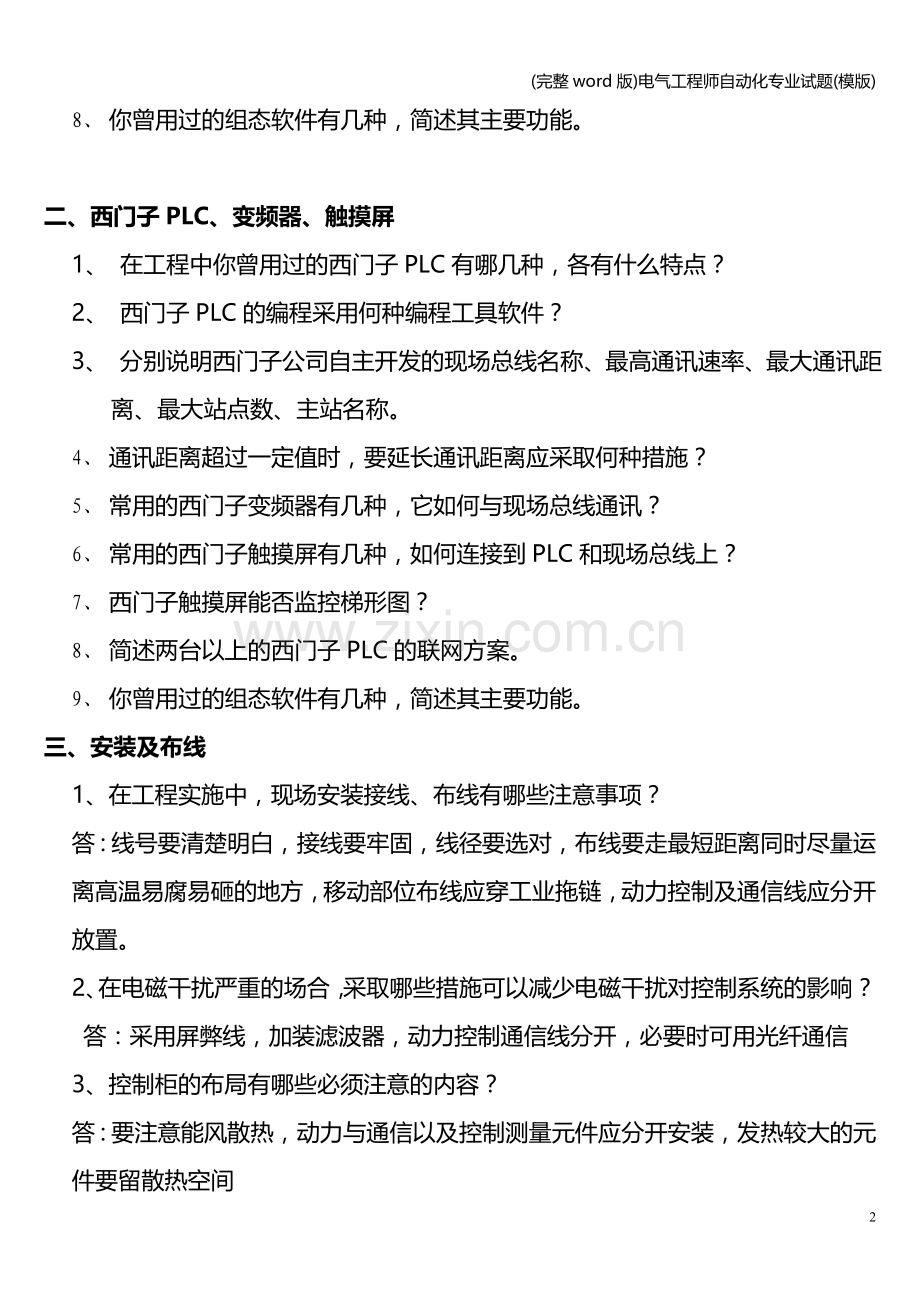

二、西门子PLC、变频器、触摸屏
1、 在工程中你曾用过的西门子PLC有哪几种，各有什么特点？
2、 西门子PLC的编程采用何种编程工具软件？
3、 分别说明西门子公司自主开发的现场总线名称、最高通讯速率、最大通讯距离、最大站点数、主站名称。
4、 通讯距离超过一定值时，要延长通讯距离应采取何种措施？
5、 常用的西门子变频器有几种，它如何与现场总线通讯？
6、 常用的西门子触摸屏有几种，如何连接到PLC和现场总线上？
7、 西门子触摸屏能否监控梯形图？
8、 简述两台以上的西门子PLC的联网方案。
9、 你曾用过的组态软件有几种，简述其主要功能。
三、安装及布线
1、在工程实施中，现场安装接线、布线有哪些注意事项？
答：线号要清楚明白，接线要牢固，线径要选对，布线要走最短距离同时尽量运离高温易腐易砸的地方，移动部位布线应穿工业拖链，动力控制及通信线应分开放置。
2、在电磁干扰严重的场合，采取哪些措施可以减少电磁干扰对控制系统的影响？
答：采用屏弊线，加装滤波器，动力控制通信线分开，必要时可用光纤通信
3、控制柜的布局有哪些必须注意的内容？
答：要注意能风散热，动力与通信以及控制测量元件应分开安装，发热较大的元件要留散热空间
四、调试
1、简述工程实施中系统调试步骤。
答：先确定各部分一切正常，再通电，然后启动机台，先手动一个动作一个动作的试，发现问题时立马处理，完成后再进行自动一步步的试，直到完成。
2、自动化系统调试中，常用到的仪器仪表有哪些？
答：我在调试中用到了笔记本电脑，万用表，摇表以及常用工具
五、管理
1、在工程实施中，如果由你任项目经理，如何完成整个工程的实施，需要采取哪些手段及措施？
2、简述你对大中型工程的管理的认识及方案。
六、项目案例描述
针对曾经负责或参与过的一个自动化工程项目进行描述，描述内容包括：
1. 项目名称 VMI安装调试
2. 项目时间 2007年4月
3. 项目地点 建大橡胶（中国）有限公司
4. 项目规模（合同金额和PLC的IO点数） 950万人民币
5. 系统组成（描述系统中的PLC，变频器，触摸屏，传感器，执行器等设备的品牌、型号规格、数量）
答：一台工控电脑，一台ABB PLC,远程IO若干，ABB伺服三台，位移传器五根，编码器若干
6. 系统网络结构
答：以光纤，双绞线以网线为通信线，以TCP/IP
7. 系统的信号采集
8. 系统的控制对象和控制任务
七、试 题
以下程序段中，假设，M12.0 M13.0 M14.0 M15.0 为四盏灯，那么它们的亮灭时间？
答：送电后M12.0亮，1S后M13.0亮，2S后M14.0亮，2S后M15.0亮，2S后计数器清零M12.0立即亮，如此循环。

八、请用你最熟悉的方式编写一段程序，并说明此程序实现的是什么功能？
答：这是非常简单的轮胎一次成型时胎边下压轮打压程式，当下压轮启用后，下压轮先开到过300，后下压轮上升，升到位后下压轮开以进行打压,打压到过500时停止开（打压），下压轮下降，下到位后，下压轮合，到零位时停止，且D200清0，止下压轮采用是接近开关计数。
