断路器触头温度监测装置
使用说明书

中国·西安博能电力技术有限公司

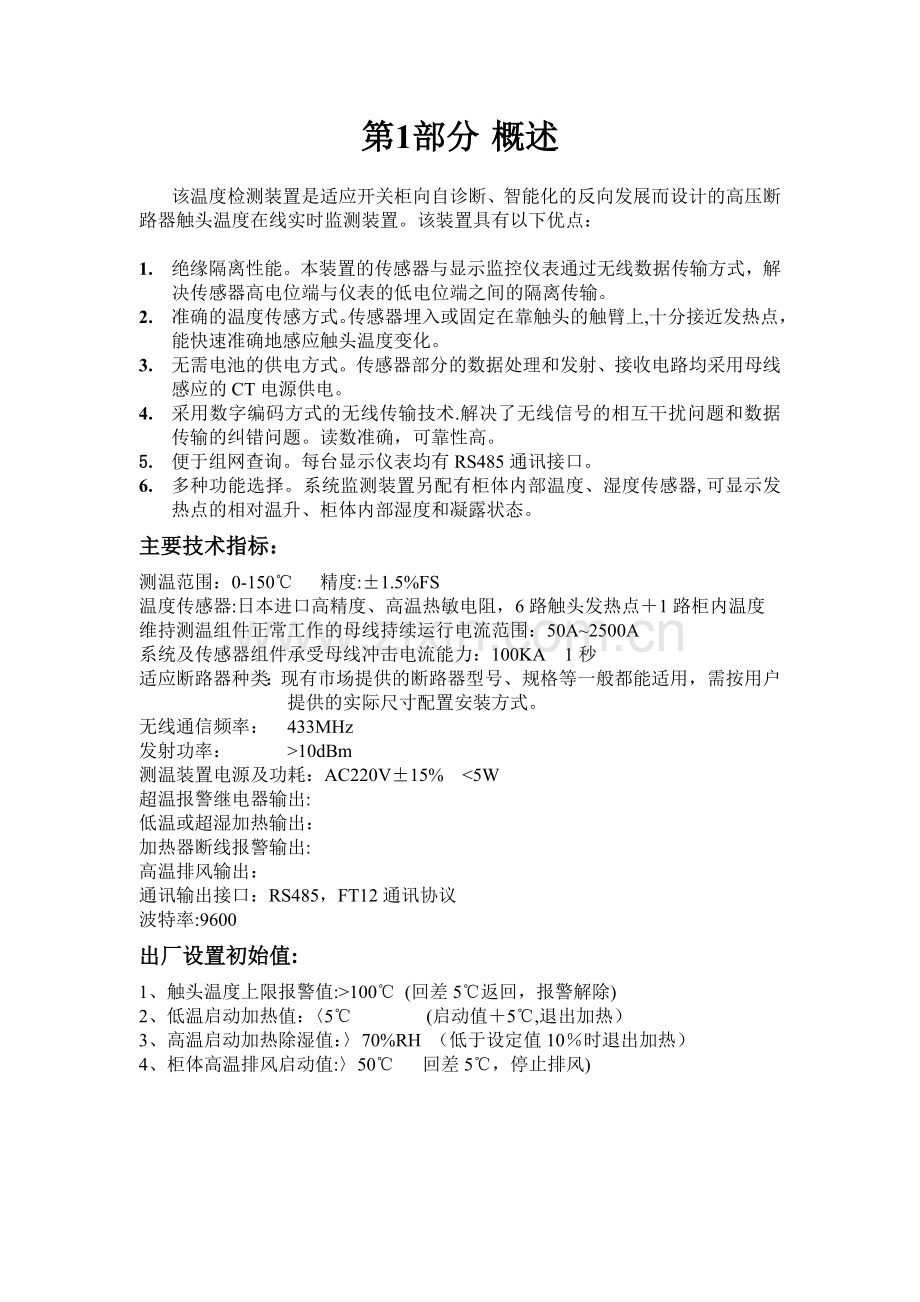

第1部分 概述

该温度检测装置是适应开关柜向自诊断、智能化的反向发展而设计的高压断路器触头温度在线实时监测装置。该装置具有以下优点：

1. 绝缘隔离性能。本装置的传感器与显示监控仪表通过无线数据传输方式，解决传感器高电位端与仪表的低电位端之间的隔离传输。
2. 准确的温度传感方式。传感器埋入或固定在靠触头的触臂上,十分接近发热点，能快速准确地感应触头温度变化。
3. 无需电池的供电方式。传感器部分的数据处理和发射、接收电路均采用母线感应的CT电源供电。
4. 采用数字编码方式的无线传输技术.解决了无线信号的相互干扰问题和数据传输的纠错问题。读数准确，可靠性高。
5. 便于组网查询。每台显示仪表均有RS485通讯接口。
6. 多种功能选择。系统监测装置另配有柜体内部温度、湿度传感器,可显示发热点的相对温升、柜体内部湿度和凝露状态。
主要技术指标：
测温范围：0-150℃ 精度:±1.5%FS
温度传感器:日本进口高精度、高温热敏电阻，6路触头发热点＋1路柜内温度
维持测温组件正常工作的母线持续运行电流范围：50A~2500A
系统及传感器组件承受母线冲击电流能力：100KA 1秒
适应断路器种类：现有市场提供的断路器型号、规格等一般都能适用，需按用户提供的实际尺寸配置安装方式。
无线通信频率： 433MHz
发射功率： >10dBm
测温装置电源及功耗：AC220V±15% <5W
超温报警继电器输出:
低温或超湿加热输出：
加热器断线报警输出:
高温排风输出：
通讯输出接口：RS485，FT12通讯协议
波特率:9600
出厂设置初始值:
1、 触头温度上限报警值:>100℃ (回差5℃返回，报警解除)
2、 低温启动加热值：〈5℃ (启动值＋5℃,退出加热）
3、 高温启动加热除湿值：〉70%RH （低于设定值10％时退出加热）
4、 柜体高温排风启动值:〉50℃ 回差5℃，停止排风)

第2部分 断路器触头温度监测装置的功能

I. 测量功能
1. 温度测量
（1）在线监测并轮流显示高压断路器三相上下触头（共6 路）温度。并可选择增加3路电缆接头或母线连接处的在线测温。
测温范围:0-150℃ 精度:±1.5%FS
（2）实时监测柜内温度
测温范围：0-150℃ 精度:±1。5％FS
2. 湿度测量
实时监测柜内湿度
湿度测量范围：5%—95％
II. 安全功能
1. 触头发热报警
当任何一路触头温度大于报警值时,报警指示灯亮，报警输出继电器闭合，输出屏幕上相应相温度值反黑。当每一路温度都比报警值低5℃时，报警指示灯熄灭,恢复正常显示。
2. 柜内高温排风
当柜体内部环境温度大于高温排风设定值时，排风输出继电器闭合,报警灯亮，温度显示屏幕最下方显示“排风”字样。当温度比排风值低5℃时,排风继电器输出断开，温度显示屏幕最下方“排风”字样消失.
3. 柜内低温加热
当柜体内部环境温度小于低温加热设定值时，加热输出继电器闭合，温度显示屏幕最下方显示“加热”字样。当温度比低温加热值高3℃时，加热指示灯熄灭，加热继电器输出断开，温度显示屏幕最下方“加热”字样消失。
4. 柜内高湿加热
当柜体内部环境湿度大于高湿加热设定值时，加热输出继电器闭合，温度显示屏幕最下方显示“加热"字样。当湿度比高湿加热值低时，加热指示灯熄灭，加热继电器输出断开，温度显示屏幕最下方“加热"字样消失。
5. 柜内凝露加热
当柜体内部凝露传感器检测到柜内有凝露时，加热输出继电器闭合。当凝露消失时，加热继电器输出断开。
6. 加热器断线报警
在加热输出继电器闭合后检测到加热器断线，故障指示灯亮，加热断线报警输出继电器闭合,当加热输出继电器断开或连接到加热器上后，故障指示灯熄灭，加热断线报警输出继电器断开。
7. 手动、自动加热控制
面板右上方有带子所功能的按钮，按钮弹出时，启动加热由温度传感器,湿度传感器和两路凝露传感器根据设定值来自动控制加热器的启动或退出，当在某些特定气候环境下,为更可靠的除湿，防止凝露发生，需手动按下该按钮进行强制加热，加热器启动时温度显示屏幕最下方显示“加热”字样.
III. 设置功能
1. 触头发热报警值设置
通过键盘输入,用户可以根据实际需要来设定触头发热报警值以达到保护告警的目的。设定范围：60℃—120℃。
2. 柜内高温排风启动值设置
通过键盘输入，用户可以根据实际需要来设定柜内高温排风启动值以达到保护的目的.设定范围：20℃-100℃。
3. 柜内低温加热启动值设置
通过键盘输入，用户可以根据实际需要来设定柜内低温加热启动值以达到保护的目的。设定范围：0℃-30℃.
4. 柜内高湿加热启动值设置
通过键盘输入，用户可以根据实际需要来设定柜内高湿加热启动值以达到保护的目的.设定范围：50%—90%。
IV. 通讯功能
（1）装置提供串行异步半双工RS485通讯接口,利用此接口可以与上位机通讯以达到远程监测设定的目的,通讯符合IEC870通讯规约。
（2）本装置的传感器与显示监控仪表采用数字编码的无线传输方式，工作频率433MHz,传输距离<2。5m.

第3部分 操作界面的描述
1. 面板显示
（1） 显示屏分为三屏进行显示，分别为温度、报警设置、输入站号屏幕，上电后显示屏为温度显示屏幕。通过按下“左”、“右”键在三个屏幕间切换。
（2） 仪表平时显示实测温度屏幕，温度屏幕分为上下两个触头温度显示，当光标停留在“上"或“下”时，通过按下“上”、“下"键切换显示上、下触头温度的显示值.温度显示屏幕共显示5个数据，分别为上或下三相触头温度值、柜内温度和柜内湿度。当进行排风操作时，温度显示屏幕最下方显示“排风"字样;当进行加热操作时，温度显示屏幕最下方显示“加热”字样。
（3） “报警设置"屏幕共显示6组数据，分别为A、B、C三相温度报警上限值，“T上"即柜内温度报警上限值,“T下”即柜内温度报警下限值，“RH”即柜内湿度报警上限值.
（4） “输入站号”屏幕共显示3组数据，分别为A、B、C三相上或下触头的站号。
（5） 当上电后仪表正常工作时，“运行”灯亮；当有任何一路触头温度大于报警值时，“报警"灯闪烁,报警输出继电器闭合,当每一路温度都比报警值低5℃时，“报警”灯熄灭,报警继电器断开；当发生加热继电器断线的故障时,“故障”灯闪烁，故障排除后“故障”灯熄灭.
2. 设置触头发热报警值
将显示屏幕切换至“报警设置"屏幕，共需设置6组数据，分别为三相触头温度上限值，柜内温度上限和下限值，柜内湿度上限值.通过按下“上"“下”键选择所要设置的数据，选定后按下“确定”键进入参数设置状态,温度设定值为三位,通过按下“左”“右”键选择数据的位，通过按下“上"“下"键改变所选位数值的大小（按一下“上"键加1，按一下“下”键减1，0～9循环改变）。设置完后按下“确定”键退出该项数据的设定，按下“取消”键恢复设定前的数据.
【注意】温度设定范围:60℃—120℃，湿度设定范围：50%—90%。若超出范围则屏幕显示“ERROR”字样,需要重新设置。
3. 设置输入站号
将显示屏幕切换至“输入站号”屏幕，“输入站号”屏幕分为上下两个触头显示，当光标停留在“上”或“下”时，先按下“确定”键选择对上下触头进行选择，然后按｜“上"或者“下”在上下触头间切换。每个触头需设置ABC三相的站号，通过按下“上”“下"键选择所需设置的相，按下“确定"键进入，站号为3位，通过按下“左”“右”键选择相应的位，通过按下“上”“下"键改变数字的大小（按一下“上"键加1，按一下“下”键减1,0~9循环改变）,设置好后按下“确定"键设定完成，若屏幕下方显示OK,则设定成功,否则须重新设定，按下“取消”键恢复设定前的数据.
【注意】站号的最大设定值为255且每次只能输入一相的站号,若超出范围则屏幕显示“ERROR"字样，需要重新设置。
4. 手动、自动控制加热
仪器面板上有一“加热”按钮，当在某些特定气候环境下，如高湿天气灯，为更可靠的除湿，防止凝露发生，需要手动按下“加热"按钮进行强制加热。加热完后，再次按下“加热"按钮,按钮弹起，停止加热。

第4部分 断路器温度监测装置的原理框架图
1. 温度传感器组件原理框图
温度传感器
信号处
理模块
电源
CT
线圈
发射模块
接收模块

2. 系统原理框图
A相上触头传感器组件
B相上触头传感器组件
C相上触头传感器组件
A相下触头传感器组件
B相下触头传感器组件
C相下触头传感器组件

显示监控仪表
信号处理模块
发射模块
键盘输入
输出LED显示
接收模块
柜内温湿度传感器
报警及加热，排风继电器输出（共四路）

3. 温度传感器及信号发射部分安装示意图

第5部分 接线端子图

后面板接线图
