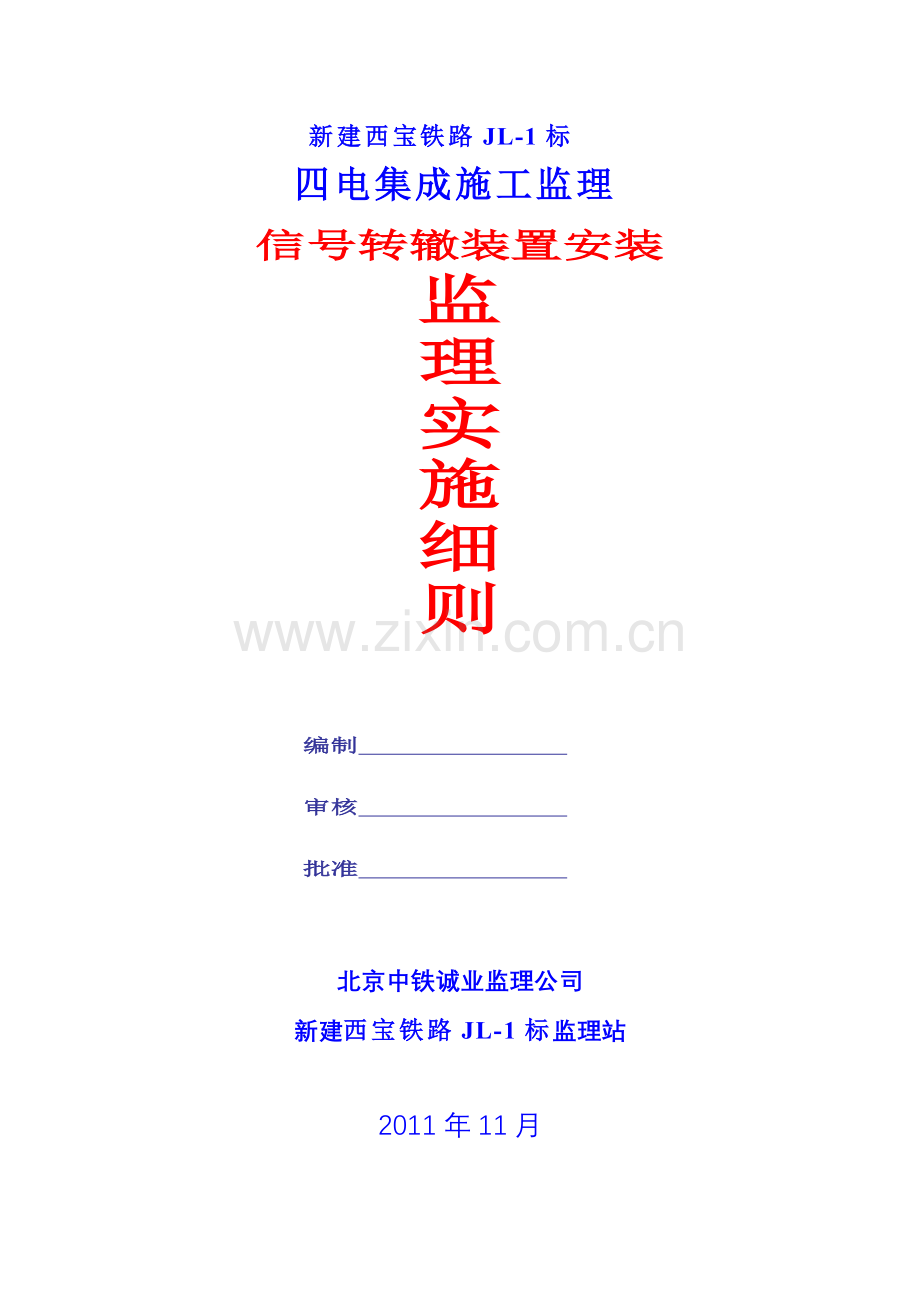

新建西宝铁路JL-1标
四电集成施工监理
信号转辙装置安装
监
理
实
施
细
则

编制
审核
批准

北京中铁诚业监理公司
新建西宝铁路JL-1标监理站

2011年11月

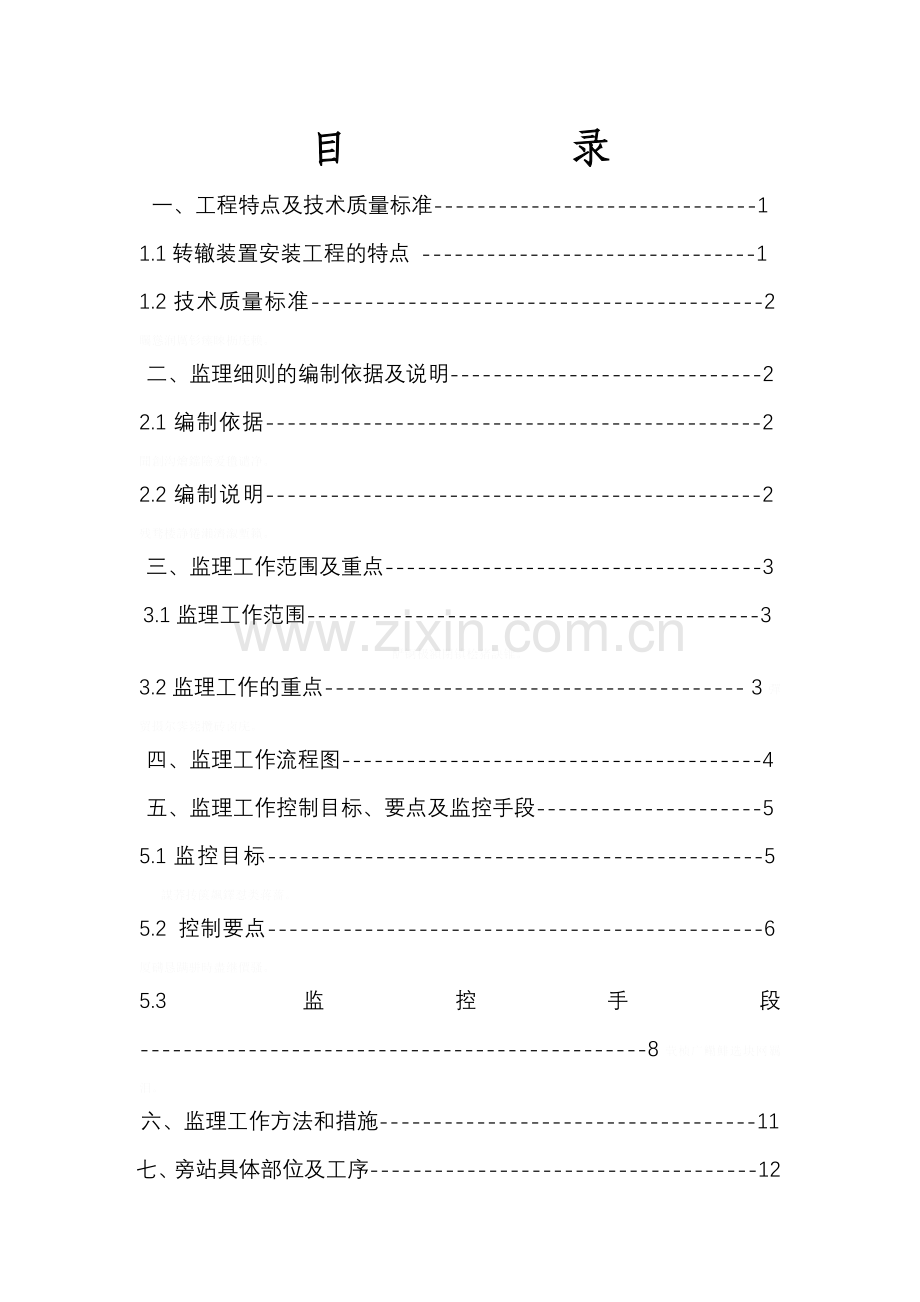

目 录
一、工程特点及技术质量标准------------------------------1
1.1转辙装置安装工程的特点 -------------------------------1
1.2技术质量标准------------------------------------------2矚慫润厲钐瘗睞枥庑赖。
二、监理细则的编制依据及说明-----------------------------2
2.1编制依据----------------------------------------------2聞創沟燴鐺險爱氇谴净。
2.2编制说明----------------------------------------------2残骛楼諍锩瀨濟溆塹籟。
三、监理工作范围及重点-----------------------------------3
3.1监理工作范围------------------------------------------3酽锕极額閉镇桧猪訣锥。
3.2监理工作的重点--------------------------------------- 3彈贸摄尔霁毙攬砖卤庑。
四、监理工作流程图---------------------------------------4
五、监理工作控制目标、要点及监控手段---------------------5
5.1监控目标----------------------------------------------5謀荞抟箧飆鐸怼类蒋薔。
5.2 控制要点----------------------------------------------6厦礴恳蹒骈時盡继價骚。
5.3监控手段-----------------------------------------------8茕桢广鳓鯡选块网羈泪。
六、监理工作方法和措施-----------------------------------11
七、旁站具体部位及工序------------------------------------12

新建西安至宝鸡客运专线XBL--1标段 转辙装置安装工程监理实施细则

一、工程特点及技术质量标准
1.1转辙装置安装工程的特点
1.1.1转辙装置的作用
转辙装置是铁路信号系统的室外控制设备，它是在电气集中联锁车站和驼峰调车场用以转换道岔的设备。其具体作用是：1、转换道岔位置，按照需要转换到定位或反位；2、转换到所需位置并密贴后，实现锁闭，防止外力转换道岔；3、正确反映道岔实际位置，道岔尖轨密贴于基本轨后，给出相应表示；4、当道岔被挤或处于“四开”位置时，及时给出报警和表示。鹅娅尽損鹌惨歷茏鴛賴。
1.1.2、转辙装置工程的的基本构成
转辙装置安装工程包括：安装装置的安装、外锁闭装置的安装、转辙机安装、道岔密贴监测装置的安装及锁闭检查装置的安装、调试和检测等。 籟丛妈羥为贍偾蛏练淨。
1.1.3转辙装置安装工程的特点
1）转辙装置是信号系统中直接控制铁路道岔动作的关键设备，其可靠性要求极高；
2）转辙装置既有电器部分，又有机械部分、安装调试较复杂；
3）转辙装置安装前应首先检查站前施工的预留位置是否符合设计要求；
4）因室外施工，受外界干扰大。
1.2技术质量标准
转辙装置安装工程施工依据的技术质量标准是《中华人民共和国行业标准>TB10756-2010 J1152-2011“高速铁路信号工程施工质量验收标准”》中的 “6 转辙装置及道岔融雪装置”部分。預頌圣鉉儐歲龈讶骅籴。
二、监理细则的编制依据和说明
2.1编制依据
1、已批准的监理规划；
2、已批准的施工组织设计；
3、审核通过的设计文件；
4、《中华人民共和国行业标准>TB10756-2010 J1152-2011“高速铁路信号工程施工质量验收标准”》，简称“验标”；渗釤呛俨匀谔鱉调硯錦。
5、铁道部建设管理司下发的“铁路信号工程施工作业要点示范卡片”，简称“作业示范”；
6、中华人民共和国国家标准GB50319-2000<<建设工程监理规范>>，简称“监理规范”；
7、中华人民共和国行业标准TB10402-2007 J269-2007《铁路建设工程监理规范》，简称“铁路监理规范”；铙誅卧泻噦圣骋贶頂廡。
8、《铁路建设监理工作标准化指导书》信号工程分册，简称“信号标准化指导书”。
2.2编制说明
1、以下细则中涉及上述依据和技术质量标准时均可依其“简称”编写。
2、本细则在施工过程中按照实际情况可适当修改。
三、监理工作范围及重点
3.1监理工作范围
本工程监理工作范围是西宝客专JL-1标段中，即西宝客专咸阳西至杨凌南站（含杨凌南站）的DK500+130-DK560+993.5段，共计60.86公里内转辙装置设备的安装、配线、检测、调试和开通。擁締凤袜备訊顎轮烂蔷。
3.2监理工作的重点
3.2.1施工准备阶段
1）施工组织设计、施工方案等有关资料的审签，按照“安全第一、质量第一”的原则，重点审查其针对性、可操作性及科学性；贓熱俣阃歲匱阊邺镓騷。
2）拟进场的施工设备、检测或调试仪器、仪表资料的审查，重点审查仪器、仪表和设备的性能、测试范围、精度和是否有法定计量部门出具的鉴定证书；坛摶乡囂忏蒌鍥铃氈淚。
3）施工单位管理和作业人员的培训资料、资格证、上岗证的审查；
4）施工单位安全、质量管理体系及制度的审查；
5）分包单位资质材料的审查。
3.2.2施工阶段
1）要求施工单位认真做好作业技术交底,明确做什么、谁来做、如何做、作业标准及完成时间等；
2）进场施工设备、仪器、仪表的审验，重点审验是否和报验的资料一致；
3）严格检验进场的转辙机、外锁闭装置等设备、电缆材料、附件等，重点检查设备、材料的型号、规格、数量及出厂合格证、技术说明书等；蜡變黲癟報伥铉锚鈰赘。
4）安装装置和转辙机的安装；
5）外锁闭装置和锁闭检查装置的安装；
6）转辙系统的检测、调试、开通；
7）审核有关施工和检测资料。
施工阶段控制的难点是：转辙装置的调试、开通。
四、监理工作流程图
依据“信号标准化指导书”、“监理规范”和转辙装置设备安装施工的特点，转辙装置设备安装工程监理工作流程图如下图4.1所示：買鲷鴯譖昙膚遙闫撷凄。
现场调查、编施工方案，落实、人员计划
施 工 准 备
审查方案、人员资质、材料设备计划
材料、设备、人员进场，自检
材料、设备、人员进场
作业技术交底、安装装置安装、自检
检查人员进场情况、材料、设备全检验
安装装置安装

按作业示范要求施工、自检

巡视、见证检验

转辙机、密贴检查装置安装

按作业示范要求施工、自检

巡视、见证检验

外锁闭装置、锁闭检查装置安装
按照验标调试、全检

巡视、见证检验

巡视、见证检验
转辙机系统检测、调试

自检合格、准备资料、报验

按照验标组织验收、审签

轨道电路设备安装工程验收
图4.1 监理工作流程图
施工单位 施工过程 监理单位
綾镝鯛駕櫬鹕踪韦辚糴。
五、监理工作控制目标、要点及监控手段
5.1监控目标
5.1.1实现施工全过程无人身、质量事故；
5.1.2工程施工质量全部符合“高速铁路信号工程施工质量验收标准”，争创优质工程。
5.2控制要点
依据监理规划、施工图和“高速铁路信号工程施工质量验收标”的要求，并按照主动控制、源头控制、过程控制和细节控制的原则，结合转辙装置设备安装施工的特点，转辙辙装设备安装施工监理工作控制的要点如下：驅踬髏彦浃绥譎饴憂锦。
5.2.1施工准备阶段
1、安全控制要点
1）审查施工单位的安全生产许可证及特种作业人员的资格证、上岗证是否有效；
2）检查施工单位的安全生产管理制度、机构及专职安全管理人员配置情况；
3）检查施工单位的安全生产管理、培训制度及有关资料；
4）检查施工单位的施工现场的防火、用电安全措施、各种安全标志；
5）检查施工单位的安全生产应急预案和防护措施是否可行。
2、质量控制要点
1）审查施工组织设计和专项施工方案，按照“安全第一、质量第一”的原则，重点审查其针对性、可操作性及科学性；猫虿驢绘燈鮒诛髅貺庑。
2）审查施工作业及管理人员的培训证、上岗证、资格证；
3）检查进场设备、仪器、仪表的数量、型号、规格、检测范围及法定计量部门出具的鉴定证书；
4）施工单位技术管理体系、质量管理体系、质量保证体系及制度的审查；
5）分包单位资质材料的审查。
5.2.2施工阶段
1、安全控制要点
1）检查施工单位的安全生产管理制度执行及专职安全管理人员到岗情况；
2）检查施工单位的施工现场的防火、安全用电等措施落实情况。
2、质量控制要点
1）审查进场设备、仪器、仪表的型号、规格、数量及性能和精度状况是否和报验情况一致，保证使其处于良好状态；锹籁饗迳琐筆襖鸥娅薔。
2）严格检验进场转辙设备、配件、电缆等材料，审签施工单位的提交的“进场材料设备检验报告”；
3）检查施工单位技术、质量管理人员的到岗情况；
4）要求施工单位认真进行作业技术交底，明确做什么、谁来做、如何做等；
5）检查转辙装置安装位置是否符合设计要求，转辙装置安装不得侵入铁路建筑限界；
6）按照“作业示范”进行安装装置的安装；
7）按照“作业示范”进行转辙机和密贴检查装置的安装；
8）按照“作业示范”进行外锁闭装置和闭锁检查装置的安装；
9）转辙系统设备的整体检测、调试；
10）审核有关施工资料和检测报告。
5.2.3施工质量验收阶段
1）审查施工资料和施工单位自检资料；
2）按照程序依据“验标”进行主控项目和一般项目检验、签认。
5.3监控手段
5.3.1审核技术文件、报告和报表
按照<<建设工程监理规范>GB50319-2000>>的规定,监理机构需对如下技术文件和报告、报表进行审签：構氽頑黉碩饨荠龈话骛。
1）审签施工组织设计、施工方案或质量控制计划；
2）审核进场人员的培训资料、上岗证、资格证；
3）审核施工单位的开工报告、技术管理体系、质量管理体系和质量保证体系；
4）审验施工单位提交的有关仪器、仪表和设备的计量鉴定证书和有关资料；
5）审批施工单位提交的材料、构配件的质量证明文件；
6）审核施工单位提交的有关工序质量的证明文件(自检记录、实验报告等);
7）审批有关工程变更、技术修改等资料;
8）审核有关应用新技术、新工艺、新材料等技术鉴定资料。
5.3.2指令文件和一般管理文书
根据转辙装置安装施工的具体情况利用指令文件（监理通知书）和一般管理文书（监理工程师函、会议纪要、备忘录和监理工作联系单等），使工程处于可控状态。輒峄陽檉簖疖網儂號泶。
5.3.3现场施工的过程检查和监督
1）定期或不定期的巡视
对于安全施工制度和措施执行情况，以及转辙装置设备安装及配线、接地装置安装、转辙装置设备功能和性能的检验等施工过程，监理工程师都要进行定期或不定期的巡视。尧侧閆繭絳闕绚勵蜆贅。
A、巡视检查的具体内容如下：
a)是否按照批准的施工方案组织施工；
b)专职安全员、质检员及施工人员到岗情况，施工设备配置情况；
c）施工的安全、质量管理制度的实际执行落实情况；
d）是否按照“信号施工作业要点示范”规定的作业步骤规范化的作业；
e）施工过程中的有关其它实际问题。
B、巡视的时间安排
按照工程的实际施工进展情况安排监理人员的巡视工作。一般情况下总监每月在月初或中旬巡视1-2次，专业监理工程师每周巡视1-2次。识饒鎂錕缢灩筧嚌俨淒。
2）见证试验和平行检验
按照“验标”规定，转辙系统设备安装的施工工程监理单位见证试验和平行检验的项目如下表5.1所示：

表5.1 监理见证试验和平行检验项目表
序号
施工工序
控制点
目标值
检测频率
监控手段

1

安装装置的安装

材料、设备进场检验
验标6.2.1

全部检验
依设计文件、合同、质量文件
安装装置的安装要求

验标6.2.2
检验20％不少于1组
观察检验
固定基础托板与无砟道床连接
验标
6.2.4.
检验20％不少于1组
观察检验
安装装置各部位紧固件、连接杆螺纹
验标6.2.6、6.2.7
检验20％不少于1组
观察检验

2

外锁闭装置安装
材料、设备进场检验
验标6.3.1

全部检验
观察检验、测量
外锁闭装置的安装要求
验标6.3.2
检验20％不少于1组
观察检验、测量
外锁闭装置及杆件调整、尖轨与基本轨、可动心轨与翼轨
验标6.3.3、6.3.4
检验20％不少于1组

观察、测量检查
螺栓、垫片及连接杆调整
验标6.3.5、6.3.6
检验20％不少于1组

观察、测量检查

3

转辙机安装
材料、设备进场检验
验标6.4.1

全部检验
依设计文件、合同、质量文件
电动转性能及安装要求
验标6.4.2
6.4.3
全部检验
观察、测量检查、质量文件
S700K型交流电动转辙机安装要求
验标6.4.4

见证检验
观察检查、测量检查
ZY(J)7型电液转辙机安装要求
验标6.4.5

见证检验
观察检查、测量检查
转辙机安装配线
验标6.4.7

检验不少于10％
观察检查、测量检查

4

密贴检查装置安装
材料、设备进场检验
验标6.5.1

全部检验
依设计文件、合同、质量文件
密贴检查装置安装及密贴要求
验标6.5.2-3
检验见证
观察、测量、试验检查
密贴检查装置的节点组合
验标6.5.4
检验见证
观察、测量、试验检查
密贴检查器的配线
验标6.5.5

检验不少于10％
观察、测量检查
密贴检查装置的各螺栓、垫片等部件
验标6.5.6

检验20％不少于1组
观察检查

5

锁闭检查装置安装

材料、设备进场检验
验标6.6.1

全部检验
依设计文件、合同、质量文件
锁闭检查装置
安装
验标6.6.2

全部检验
观察、测量、试验检查
锁闭检查装置的各螺栓、垫片等部件

验标7.6.3

检验20％不少于1组
观察检查
5.3.4规定质量监控工作程序
1）未提交开工报告并经总监批准不得开工；
2）未经监理工程师签署质量验收单并予以确认不得进行下一工序；
3）工程材料和设备未经监理工程师审验签认不得进入施工现场。
5.3.5利用支付手段
施工单位完成某项分项、分部工程后，必须先自检合格再向监理机构提交工程报验单，经监理工程师检验合格后，监理工程师按施工合同的约定审核工程量清单和工程款支付申请表，进行现场计量，并报总监理工程师审定、签署工程款支付证书，报建设单位。如果工程质量达不到要求的标准，监理工程师有权采取拒绝签署支付证书的手段停止对施工单位部分或全部工程款的支付。凍鈹鋨劳臘锴痫婦胫籴。
六、监理工作方法和措施
按照“铁路监理规范”的规定，结合转辙设备安装的施工特点，在转辙设备安装施工过程中的监理控制措施见表6.1所示。恥諤銪灭萦欢煬鞏鹜錦。
表6.1 监理工作控制措施表
序号
施工内容
可能出现问题
拟采取措施

1

安装装置安装

位置或安装等不合格
安装前与有关单位共同确认位置、严格进场材料、人员培训、做好作业技术交底、按标准程序作业、巡视、见证

2

外锁闭装置和锁闭检查装置的安装

安装、调整不合格

严格进场材料、设备检验、人员培训、做好作业技术交底、按标准程序作业、巡视、见证
3

转辙机安装

安装、配线不符合验标
严格进场材料、人员培训、审查施工方案、做好作业技术交底、按标准程序作业、巡视、见证、抽检

4
密贴检查装置安装
安装、配线或节点组不合格

严格进场材料、设备检验、人员培训、做好作业技术交底、按标准程序作业、巡视、见证
七、旁站具体部位及工序
按照“验标”、“铁路监理规范”的有关规定，结合转辙装置安装的施工特点，转辙装置设备安装工程的施工没有隐蔽工程，因此不需要旁站监理。按照施工质量控制的基本原则，把主要精力投入到事前控制、源头控制、过程控制方面。诸如：严格进场材料、设备、仪器、仪表的检验，严格施工作业人员、管理人员的岗前培训、上岗证、资格证的审验和见证检验及加强巡视等。鯊腎鑰诎褳鉀沩懼統庫。
