高大模板支架工程监理细则.doc

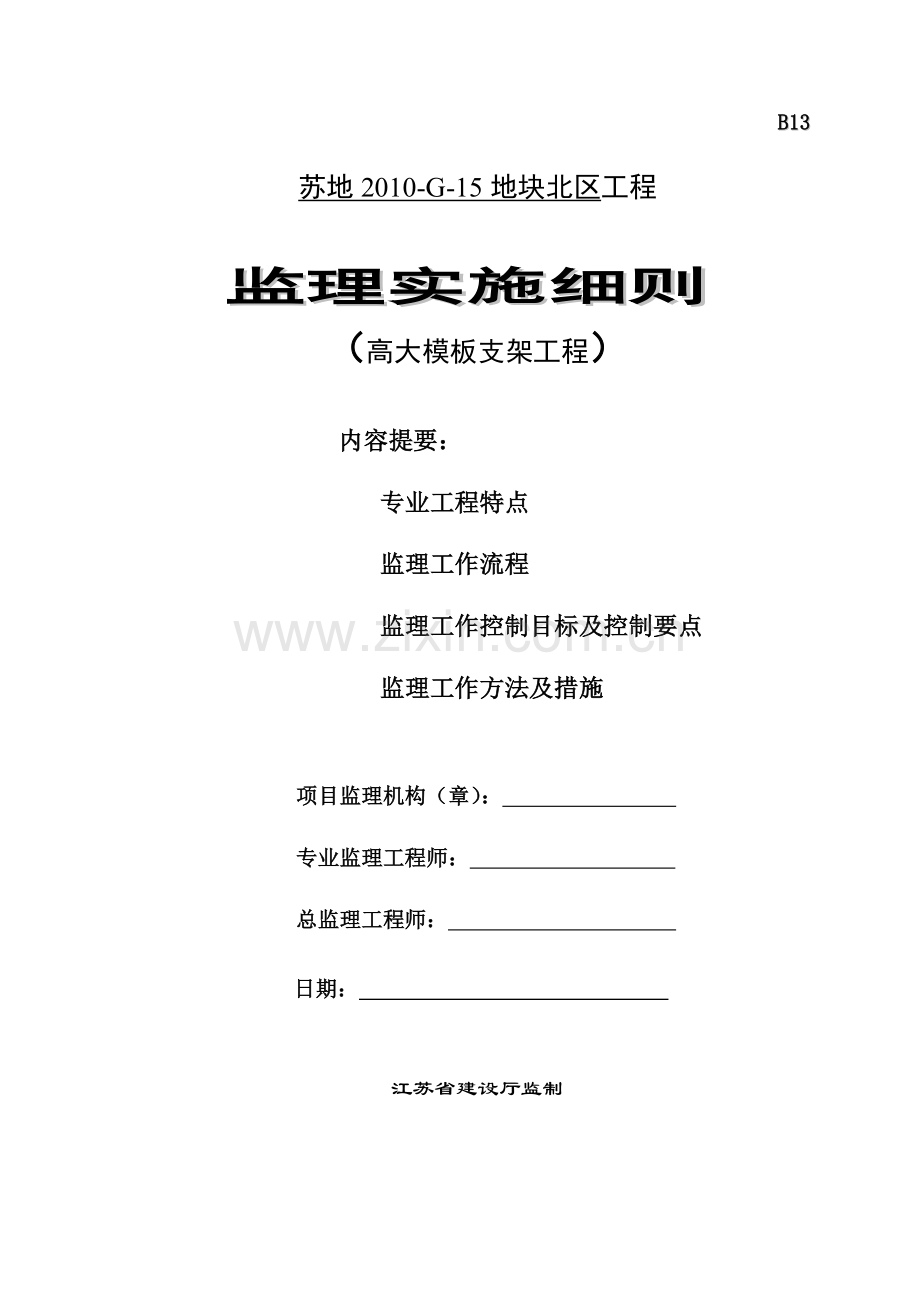

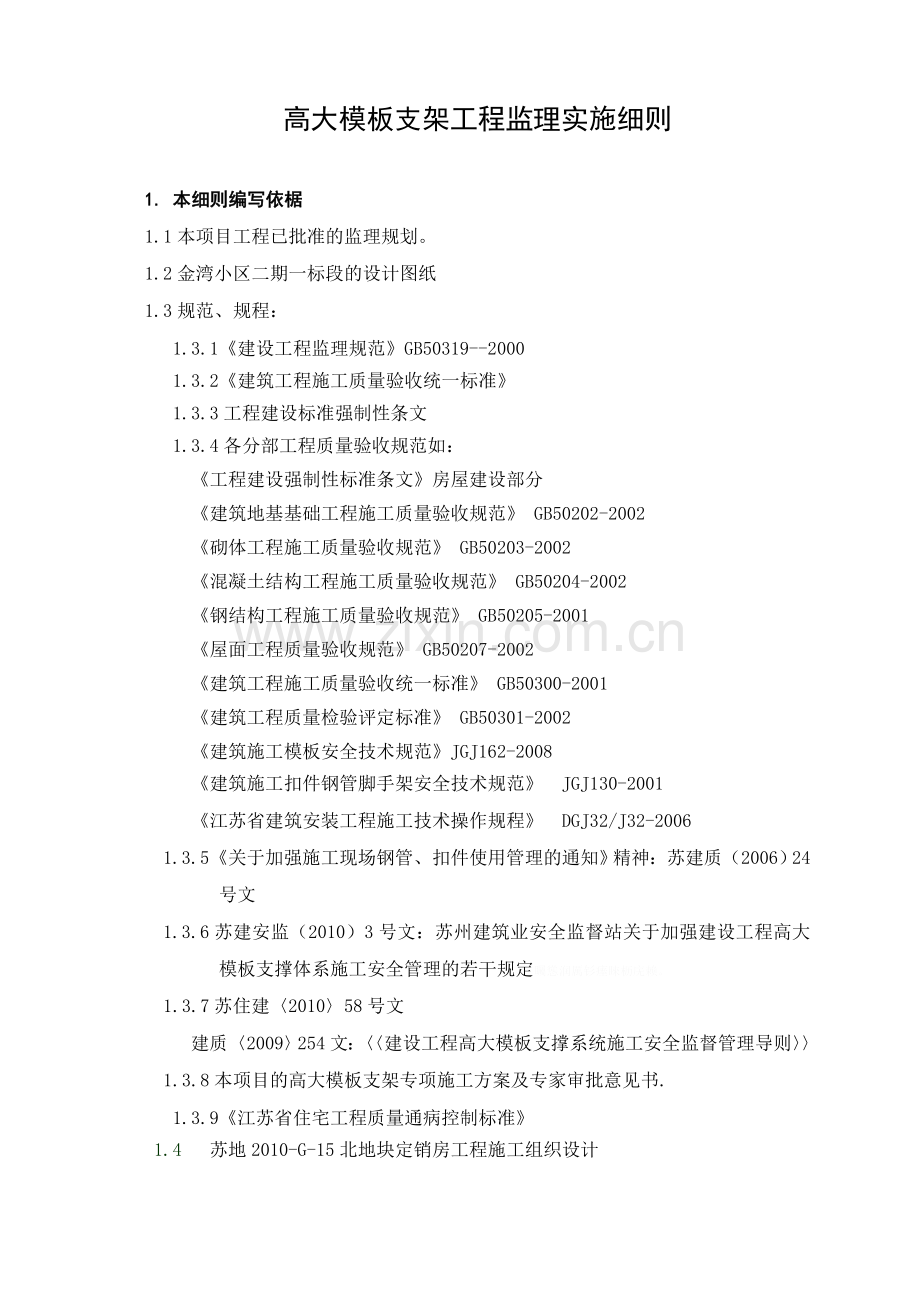

B13苏地2010-G-15地块北区工程监理实施细则（高大模板支架工程） 内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施 项目监理机构（章）： 专业监理工程师： 总监理工程师： 日期： 江苏省建设厅监制高大模板支架工程监理实施细则1. 本细则编写依椐1.1本项目工程已批准的监理规划。1.2金湾小区二期一标段的设计图纸1.3规范、规程：1.3.1建设工程监理规范GB50319-20001.3.2建筑工程施工质量验收统一标准1.3.3工程建设标准强制性条文1.3.4各分部工程质量验收规范如：工程建设强制性标准条文房屋建设部分建筑地基基础工程施工质量验收规范 GB50202-2002砌体工程施工质量验收规范 GB50203-2002混凝土结构工程施工质量验收规范 GB50204-2002钢结构工程施工质量验收规范 GB50205-2001屋面工程质量验收规范 GB50207-2002建筑工程施工质量验收统一标准 GB50300-2001建筑工程质量检验评定标准 GB50301-2002建筑施工模板安全技术规范JGJ162-2008建筑施工扣件钢管脚手架安全技术规范 JGJ130-2001江苏省建筑安装工程施工技术操作规程 DGJ32/J32-2006 1.3.5关于加强施工现场钢管、扣件使用管理的通知精神：苏建质（2006）24号文1.3.6苏建安监（2010）3号文：苏州建筑业安全监督站关于加强建设工程高大模板支撑体系施工安全管理的若干规定矚慫润厲钐瘗睞枥庑赖。1.3.7苏住建201058号文建质2009254文：建设工程高大模板支撑系统施工安全监督管理导则1.3.8本项目的高大模板支架专项施工方案及专家审批意见书.1.3.9江苏省住宅工程质量通病控制标准1.4 苏地2010-G-15北地块定销房工程施工组织设计苏地2010-G-15北地块定销房工程委托监理合同苏地2010-G-15北地块定销房工程建筑工程施工合同苏地2010-G-15北地块定销房工程招投标文件2. 专业工程特点1、本工程位于苏州市金阊区虎阜北路北侧，北国路西侧。本工程由多幢高层住宅楼和单独地下车库组成，各高层住宅楼与地下车库完全脱开。聞創沟燴鐺險爱氇谴净。1.1拟建的北地块定销房地下车库为一层地下室，框架结构，基础采用梁板式筏板基础，基础底板厚550MM，底板面标高为了-5.800M，垫层150厚，顶板厚度局部400MM，地库顶板-2.100M，建筑高度3.70M，室内净高3.30M，上面覆土厚度为1.20M，室外场地标高为-0.900M，总建筑面积10266.6平方米。残骛楼諍锩瀨濟溆塹籟。1.2建筑结构安全等级为二级，使用年限为50年，抗震设防分类为丙类建筑，抗震设防烈度为6度。地下室采用框架-剪力墙结构，抗震等级框架为四级，剪力墙为四级，基础采用筏形下挂梁板式基础。酽锕极額閉镇桧猪訣锥。1.3主要工程内容为钢筋混凝土基础及梁、柱、板、墙等，层高3300MM，顶板局部厚为450MM，独立柱为600*600，柱托2200*2200*400。彈贸摄尔霁毙攬砖卤庑。2、本工程的参建单位：建设单位：苏州中锐佳润置业有限公司监理单位：上海天佑工程咨询有限公司设计单位：中国建筑上海设计研究院有限公司勘察单位：上海岩土工程勘察设计研究院有限公司施工单位：中冶天工上海十三冶建设有限公司3.监理工作的流程如下：了解专业工程特点熟悉相关法律、法规 END排障事故应急救援砼浇筑过程控制Y签发砼浇筑令列席专家论证会方 案 初 审 异常整 改NY其他专业质量验收签署支架验收意见高支架检查验收搭设前准备工作检查方案审核、批准监理内部讨论、交底 謀荞抟箧飆鐸怼类蒋薔。4. 监理目标值苏地2010-G-15北地块定销房工程地库顶板的支撑系统，将严格按照规范规定要求，完善制度，做好控制，协调好各方关系，确保该分项工程达到合格等级。厦礴恳蹒骈時盡继價骚。5. 监理控制要点及方法措施5.1质量控制点：为保证施工过程质量、安全始终处于受控状态，项目监理机构根据高支撑的结构特点协助施工单位设置以下质量控制点：茕桢广鳓鯡选块网羈泪。5.1.1地基处理工序验收。5.1.2扫地杆与拉接点的设置。5.1.3立杆的搭接方式。5.1.4垂直纵、横向及水平剪刀撑的设置。5.1.5扣件拧紧度。5.1.6钢管扣件与组合钢架及框架柱的连接。在此基础上实施质量预控。施工单位按照质量控制点的要求，每道工序完成后，经自检，公司质安科复检合格后报监理机构进行验收，未经监理验收不得进行下道工序。鹅娅尽損鹌惨歷茏鴛賴。5.2土建专业监理工程师负责专项施工方案的审核，总监理工程师负责专项施工方案的审批。土建专业监理工程师、安全监理工程师、总监工程师负责实体检验、验收及旁站监督，同时应列席施工方案专家论证审查会议。籟丛妈羥为贍偾蛏练淨。5.3专项施工方案审查5.3.1审查程序合法性：5.3.1.1专项施工方案应由施工企业相关专业工程技术人员编制；5.3.1.2施工企业应按规定组织专家对方案进行论证，其书面论证审查报告应作为专项施工方案的附件；5.3.1.3修改完善后的方案应经施工企业技术部门负责人审核，企业技术负责人批准并加盖企业鲜章。5.3.2审查方案完整性，施工方案应具有以下内容5.3.2.1应有计算书：计算书应包括荷载计算。模板及其支撑系统承载力、刚度、稳定性验算；支架顶部扣件抗滑力验算；支撑系统的楼、地面结构承载力验算；預頌圣鉉儐歲龈讶骅籴。5.3.2.2应对支撑材料的使用、规格尺寸、接头方法、水平杆步距和剪刀撑设置等构造措施作出详细说明。5.3.2.3应编制支撑平面布置图，模板及支撑立面图、剖面图及必要的节点大样。5.3.2.4应对砼浇筑方法和顺序作出明确说明，并详述模板支撑的安装、拆除顺序及其他安全技术措施。5.3.2.5应有支撑系统安装验收办法和标准。5.3.3审查方案中上述内容是否符合有关标准、规范、规程，重点审查其技术构造措施。5.3.4未经原审批人同意，任何人不得修改变更施工方案；需要做重大修改时，施工企业应当重新组织专家论证审查，并按原审批程序重新报批。渗釤呛俨匀谔鱉调硯錦。5.4搭设前施工准备的检查5.4.1技术交底工作的落实检查：施工单位项目技术人员应按方案中有关要求向架设和使用人员进行技术交底，并将书面交底记录交监理部备案。铙誅卧泻噦圣骋贶頂廡。5.4.2搭设材料检查验收：5.4.2.1质量：钢管质量、扣件质量检查应符合规定；其中有裂缝、变形的旧扣件严禁使用，出现滑丝的螺栓必须更换。擁締凤袜备訊顎轮烂蔷。5.4.2.2数量：对投入高大模板支架的钢管、扣件的数量进行核查，投入总量不应低于施工方案计算用量。 5.4.2.3管理人员：搭设人员的有关核查，施工企业项目部应明确技术人员为高支模系统施工负责人，负责施工全过程的管理工作；从事支架搭设、拆除的作业人员必须持有架设作业操作证。贓熱俣阃歲匱阊邺镓騷。5.5支架系统搭设的检查验收监理机构应对支架系统按附表的有关规定进行重点检查验收，必要时应对支架系统的重要部位进行预加载试验检测。坛摶乡囂忏蒌鍥铃氈淚。5.6砼浇筑过程的监理控制5.6.1总监理工程师签发砼浇筑申请表时，应具备以下条件： 5.6.1.1支架验收符合要求 5.6.1.2钢筋制安、模板制安及水、电等专业验收符合要求 5.6.1.3泵送管布置符合施工方案 5.6.1.4施工企业已按要求完成砼浇筑前的技术交底工作 5.6.1.5施工企业已按应急救援预案做好相应准备工作5.6.2砼浇筑过程中，监理机构必须安排监理人员实施全过程旁站监理，重点检查以下内容：5.6.3检查砼浇筑方法和顺序是否符合专项施工方案要求；检查砼浇筑布料是否对称，避免高支架受不对称荷载。蜡變黲癟報伥铉锚鈰赘。5.6.4检查楼面施工荷载是否超出方案设计标准，是否有浇筑人员过多或过于集中现象；是否有泵送砼临时堆积高度过高现象。買鲷鴯譖昙膚遙闫撷凄。5.6.5检查砼布料管是否有与模板、钢筋骨架直接接触现象；检查大梁等部位泵送砼速度是否过快；避免高支架受过大水平推力。綾镝鯛駕櫬鹕踪韦辚糴。5.6.6检查施工单位对高支架系统变形情况的检查落实工作。施工单位应派专业技术人员观察高支架系统的变形情况，发现异常现象时应立即暂停施工；待查明原因经整改符合要求后，报监理机构同意方可复工。驅踬髏彦浃绥譎饴憂锦。5.6.7浇筑过程中，一旦发现重大事故，立即督促施工企业起动应急救援预案，并按规定及时向有关部门报告。5.7高支模的监督管理5.7.1监理机构应按本细则有关要求对施工企业在高支模施工方面实施、落实情况进行监督，发现问题及时下达限期整改通知；情况严重的，应签发工程暂停令，并报告建设单位；施工单位拒不整改，拖延整改、抗拒整改而张行浇筑砼的或不停止施工，应及时向上级主管部门报告。猫虿驢绘燈鮒诛髅貺庑。附表：高支架构造措施控制要点与方法控制点技术要求实体检验方法与数量控制措施基底基底必须坚实可靠。支于地面时，应进行验算，并在立杆底铺垫型钢或脚手板；当地面土质较差或危险性较大的高支架，应浇筑砼垫层，地面应有排水措施。支于楼面时，应对该结构层进行验算，不足时应加设支顶，楼面下不少于两层时至少支顶两层。观察方案审查支架搭设前平行检验立杆间距板下不应大于600。大梁下应加密（根据荷载采取横向或纵向或纵横双向加密）。钢卷尺测量抽查数量：每次平检不少于立杆总数10%，其中每根大梁下不少于4处。方案审查搭设支架前，对立杆的放线定位点进行平行检验；搭设中，加强巡视检查；搭设完成后，进行平行检查接头必须采用对接扣件，对接扣件应交错布置，两相邻立杆接头不应设置在同步内，同步内隔一根立杆的两个相隔接在高度方向错开的距离不宜小于500。观察方案审查加强巡视检查平行检验顶部顶部宜采用可调顶托，大梁下中间立杆顶部应采用可调顶托。当采用模板下水平钢管与立杆扣件方式连接时，必须采取增设扣件等可靠措施（即使安全验算满足要求）观察抽查数量：全数方案审查加强巡视检查平行检验底部底部应设置可调底座或垫板；可调底座与可调顶托伸出水平杆长度不应大于300观察方案审查平行检验垂度度允许偏差100（架高20m内）吊线和卷尺测量；抽查数量：不少于立杆数5%，其中每根大梁下不少于2根扫地杆必须设置纵横双向扫地杆，扫地杆距楼（地面）不应大于200观察钢卷尺测量方案审查平行检验水平杆沿立杆全高必须纵横双向设置水平杆，严禁出现仅单向布置或间隔式双向布置方式。水平杆步距不应大于1500观察钢卷尺测量抽查数量：板下及大梁下全数检查方案审查平行检验剪刀撑竖向设置分别沿纵向、横向全高、全长以两端开始每隔4排立杆设一道竖向剪刀撑。当砼竖向与水平结构同时浇筑时竖向剪刀撑应优先设置在柱间（即大梁下）纵横双向轴线区域。观察抽查数量：全数方案审查搭设前后平行检验水平设置沿全平面从顶步下水平杆所在平面开始每隔56步设一道水平剪刀撑观察方案审查搭设前后平行检验跨数剪刀撑与水平杆（或地面）夹角应为4560，宜跨越57根立杆观察方案审查搭设前后平行检验连墙件支架整体应与周围已浇筑完砼柱、墙板等结构设置刚性拉结。拉结点宜靠近杆件主节点。连墙件宜按以下数量设置：竖直方向每2个步高或每层楼面或沿柱高每4米设置一处；水平方向每3跨设置一处；如周边无既有建筑物，应采取其他有效措施。观察抽查数量：全数方案审查搭设前后平行检验扣件安装扣件螺栓拧紧扭力矩应为40N.m65 N.m扭力扳手检测抽查数量：不少于扣件总数的5%，立杆顶部扣件不少于抽查总数的80%方案审查搭设前后平行检验
