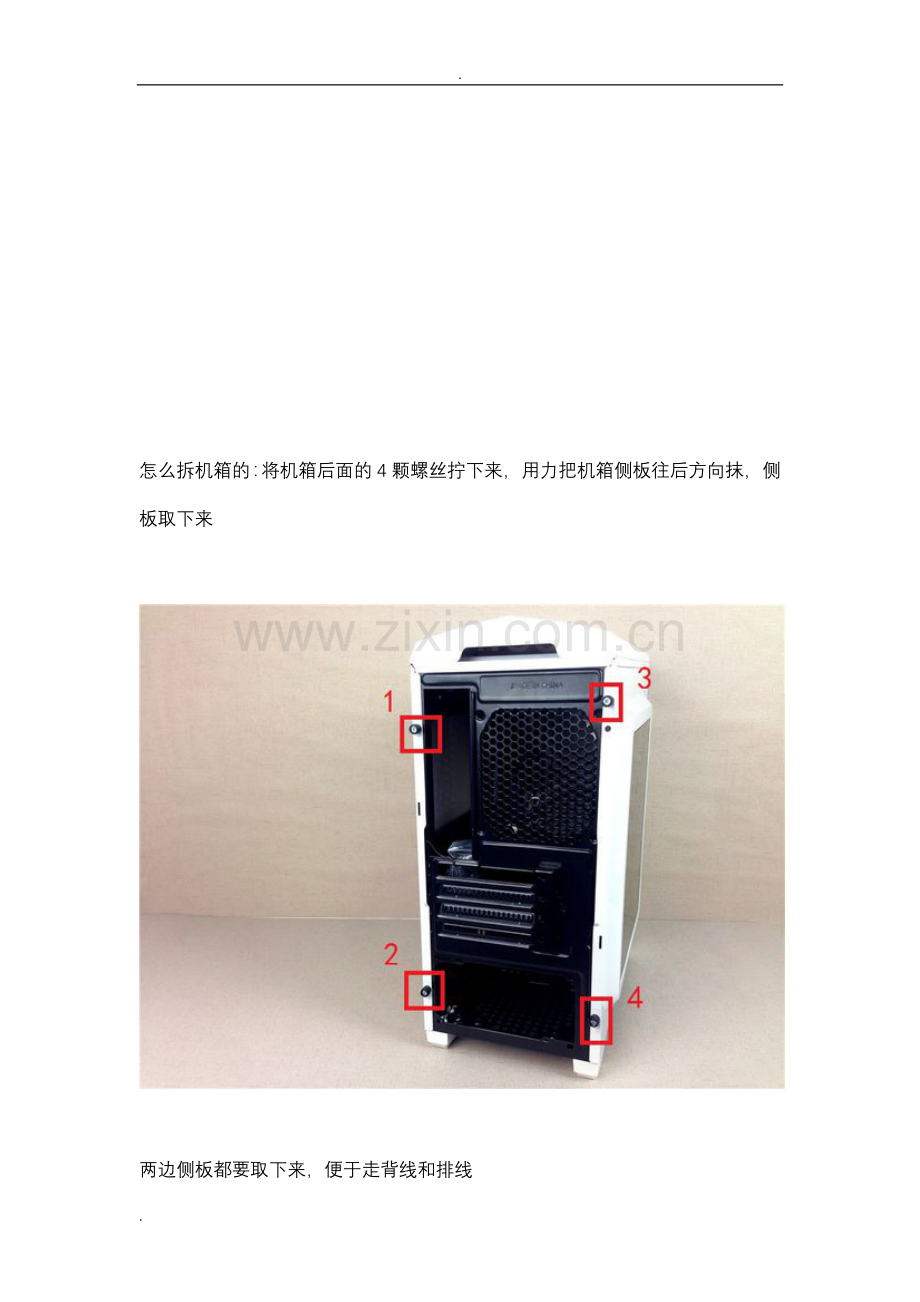

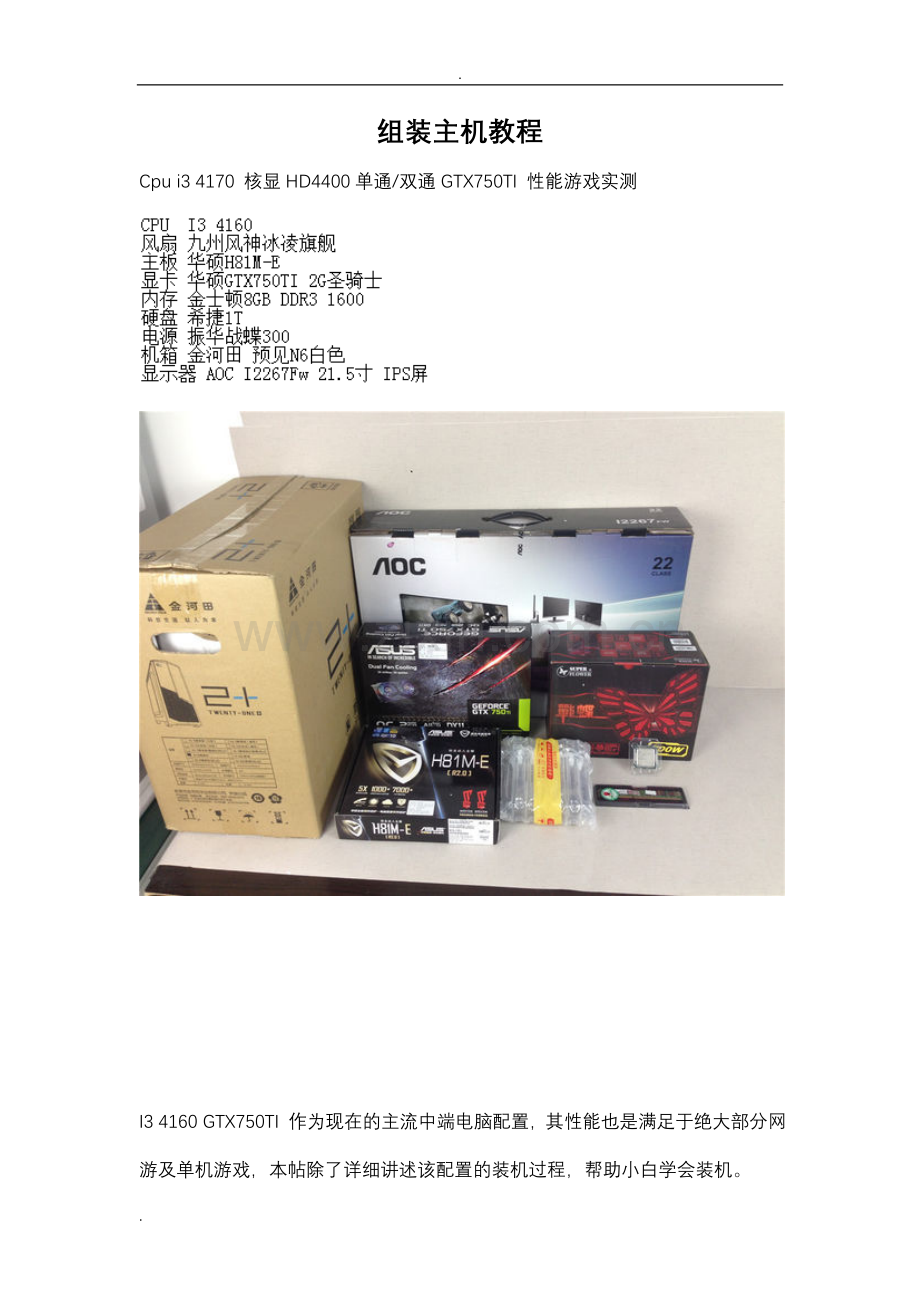

.组装主机教程Cpu i3 4170 核显HD4400单通/双通GTX750TI 性能游戏实测I3 4160 GTX750TI 作为现在的主流中端电脑配置，其性能也是满足于绝大部分网游及单机游戏，本帖除了详细讲述该配置的装机过程，帮助小白学会装机。怎么拆机箱的：将机箱后面的4颗螺丝拧下来，用力把机箱侧板往后方向抹，侧板取下来两边侧板都要取下来，便于走背线和排线上主板前，首先要看机箱上的预留铜柱跟主板螺丝孔是否一致，一般小板有6颗固定螺丝，根据图中编号对应，如果不一致需要增加铜柱PS：实际上只要能固定到主板就好，用不着全部螺丝都上齐，讲一下怎么添加铜柱吧，在机箱的备用螺丝带里面找出红框内的螺丝座然后根据主板对应的螺丝孔将铜柱安装上去，因为铜柱上面要拧固定主板的螺丝，所以铜柱需要固定牢固，所以需要下图3框中内六边型螺丝刀来固定。安装工具不全，钢丝钳也可以。螺丝上好后不要急着装主板，先要将挡板装好，将挡板与主板的IO接口对齐，然后固定在机箱上固定的时候需要用一点力才能卡上去，IO接口孔位对齐才能安装主板在机箱螺丝带中找6颗这样的螺丝将主板固定在机箱上。不同机箱不同规格的螺丝了上CPU :I3 4160 ，整合用的CPU 为I3 4170，这两款CPU 相差不大。将主板上这根钢丝往外搬，取下上盖，然后就可以安装CPU了。取下针脚保护盖的方法，照图那样，从里面往外按，轻轻一按就可以取下来。（也可以不区直接装上CPU，扣上去，他会自己掉下来，这只是习惯问题）放置CPU上去，切记要对准红圈内的位置，对准了才压下保护盖，否则主板针脚会被压弯，压弯后只能售后维修，针脚售后费用很贵，多了很多不必要麻烦。压下CPU盖的时候，切记要将红框1内的盖子 管过螺丝盘以下，这样才固定好CPU，然后将钢丝往下压，压的时候需要用点力，只要按图示安装好就放心用力压下去吧。这就是为什么全新CPU一定是没有压痕的原因，因为这个过程一压，CPU耳朵上就会出现无法修复的压痕。压下后，将钢丝卡在原来的位即可接着上散热器底座，很多散热器的底座都是这么安装的，AMD的也同理，有的AMD平台主板自带散热水冷安装，通过使用说明书自行安装。下图中的1 2 3 4 对应1234插上即可然后使用插销插进红框内的圆孔下图为安装底座后的样子安装后切记要检查背后是否有卡死在主板上，如下图，一定要确保卡子像正确图样那么安装，否则CPU散热会受影响，CPU温度升高，性能下降等。运输有的也会抖松，所以收货后也要检查一下。九州风神冰凌旗舰版，自带的硅脂足够使用楼主的习惯是将硅脂面与CPU表面来回磨，使硅脂充分均匀，可增大CPU表面与散热表面，从而增强传热。其实也不用这么做，直接装上就好散热器通过卡子固定在散热座上，如下图红框内的卡子，由于这个散热座4个方向都有卡子，所以安装时不用考虑方向安装，但是散热器安装就需要考虑方向了安装散热器时卡上去不是很容易，尤其是在主板已经装好的情况下安装。可以先将散热器安装在主板上过后，再把主板固定在机箱上。图中先卡好下方，然后再按上方的铁片（箭头右边那个），按铁片是强行将图中红线标记的铁片压弯，然后卡在散热座上面，因为压弯他会提供一定的弹性，这个力可以保持散热底面，紧密的贴合在CPU表面上。图片不太好看清，请各位仔细看一下这个风扇是3针接头，也就代表是恒定转速，非智能控温。智能控温的接头都是4针头。九州风神的话 常见的有玄冰智能，玄冰300 玄冰400 以及水冷散热器，但是即便它是非智能控温，但是他的散热效果非常好，个人觉得压E3 1231V3以下的CPU是没有问题的。因为大多主板散热器供电都是提供的4针，所以很多人就不知道该怎么插了，散热器接头上有定位的卡空，这种3针头的接头只能插在方框内的针头上，空出来的那根针（圆框内）就不用管他。插好接头后风扇这样安装才是正确的安装方法他可以把机箱内的热风往机箱外吹，有的人不懂，喜欢说这样装是装返了，这里解释一下吧，他们的理由无非是希望风扇把机箱外的冷风吸进来。这是初中物理都不合格的表现，在几乎接近密闭空间的机箱，风扇这点压力是吸不进冷风的，而且热风出不去导致机箱整体温度变高。这么装，风扇将热风吹出去，机箱内部形成类似于真空的原理，那么外面的冷风会因为大气的压强从前方或者上方的针孔风道进入机箱内部。可以有效降低机箱温度。还是不信的人就没办法了，可以从实践得结论，正反都装一下，烤机半小时，摸摸机箱温度就知道了。装内存条就很简单了两个内存插槽随便插哪个，4个内存插槽的话，组双通就插13 或者24，有颜色差别。很醒目内存条插上插槽后，用力按图示箭头两端，两边的卡子会自动像图2那样卡住别小看这一步，太多人就是因为这一步没有固定好，开不了机，拯救不了。必须两端都像下图中一样卡住后，内存才算安装完成安装电源需要注意电源风扇的位置摆放，如下图找4颗这样的螺丝来固定电源，战蝶电源自带有4颗螺丝，如果你的电源没有的话，那么就用机箱螺丝带中的螺丝来固定吧，一样的，机箱也会备齐电源的固定螺丝。因为这个主板只有4pin接口，但是电源是4+4pin接头，所以只需要接一个接头即可至于接哪个接头，你可以尝试一下，因为只有一个接头可以插进去，另一个就空出来吧。PS：有的主板是4+4pin接口，这时需要将图中两个接头都要插上去，有的时候主板是4+4pin接口但是电源却只有1个4pin接头，那么就插一个4pin接头即可。如下图但是这两个里面插哪一个呢，大家看上图红框内的斜线，连着的是两个正方形，而另一个4针的并不是，那么只需要插红框内的那个4pin接口就可以了如下图所示接着接主板的供电线，现在大多都是20+4P的供电接头，但也不排除有的主板是20针的接口，这样就直接取下4pin接头插上去即可如果主板是20+4pin接口，那么就把4pin和20针头组合起来，像下图那样在一条平线上，然后插上主板接下来我们讲看似很麻烦的机箱跳线吧。比较好插的是Audio 和USB2.0的接线，有的针口下会有英文标记，有的则没有标记，不过不要紧，我们只需要根据下图中的插口就能找到插哪个地方。比如Audio插方框1，USB插方框2或者3因为这个主板并没有前置USB3.0的接口，所以我重新找了一个有的图来做参考。下图中1框内为机箱自带的前置USB3.0的接头（有的机箱没有），只有主板上有2框内的接口才能连接。USB3.0接口只有在3.0的U盘下才能发挥作用，2.0的U盘插USB3.0接口上速度不会增加。这是这个机箱人性化的一点，因为USB3.0是单独接的前面板一个USB孔，为了防止主板没有3.0接口所以接线上分了一个USB2.0的接头。这样就可以避免如果主板没有USB3.0接口导致机箱上的3.0 失效。这应该是最不容易和不放心的跳线了，其实也是很简单的，大家看黄匡内的字母显示可以判断各个针脚作用，楼主已经将它们分别圈了出来，至于没有圈出来的那根也不用管他。分清楚了主板上针脚的关系，就好办了，这是主板的接线，和上图数字一一对应，因为非英文缩写，所以很多人就不敢插了，其实还是很容易辨别出来的。去掉两对带LED字母的，剩下的RESET 和 POWER不就很好区别了？接线的时候一定要注意正负极，一定要跟主板上标记的正负极一致。1.PWR LED ：电源指示灯2.HDD LED ：硬盘指示灯3.PWR ：电源开关4.RESET ：重启还有一种主板的机箱跳线针脚要宽一些，针脚也多一些，但是原理相同，只要你看旁边的字母标记把他们区分开来就可以插上去了。 如下图这图里面可以看到两个电源指示灯，插哪一边都可以，至于CI- CI+ SPEAK- SPEAK+这几个针脚直接忽略。插好机箱跳线后基本所有的接线已经完成，如果机箱支持背线尽量走背线，可以给机箱内部节约空间，看起来整洁许多，背线其实很简单，就是从下孔穿出，上孔穿进接上接口而已。可以看图例。接着上硬盘硬盘两侧有3个螺丝孔，有的机箱没有硬盘拖架，只能通过螺丝固定在机箱上，固定的位置一般都在机箱右下方，一般固定4颗即可，不用担心不稳。有的机箱设计还只能固定3个螺丝位这个机箱是有硬盘拖架的，所以我们也不用螺丝固定了硬盘托架上有3个凸点，是用来对应硬盘的螺丝孔，将硬盘装上去需要用力，对齐后硬盘就不会掉出来了。固定好后直接插上去即可接下来去背面去给硬盘接电源线和SATA数据线。下图为供电接头，一个电源最少有3个这样的接头，使用其中任意一个都行。为什么有的电源甚至有6个这样的接头，因为有的主机有双硬盘+固态+光驱等等，都需要这样的接头供电，你没有就留着，所以不要问我其他的接口干嘛用了。插的时候注意方向，接口是L型的。SATA数据线是由主板提供的，一般的主板只提供2条，好一点的主板会提供4条，如果你只有一个硬盘，用一条就可以了，另一条备用。接口同样是L型的，对准插上即可数据线另一头需要接到主板的SATA接口上，固态的一定要接到SATA3.0，机械硬盘都可以接，这套里面没有固态，所以2框中4个接口均可连接最后来装显卡下面显卡安装是专门做的显卡安装教程，取下显卡，保护显卡和卡槽因为显卡的接口面更宽，所以需要将主板上的挡片取下来才能安装，只需要来回波动下图红框中的挡片就可以取下。切勿幅度过大伤了主板电容安装好后的效果.
