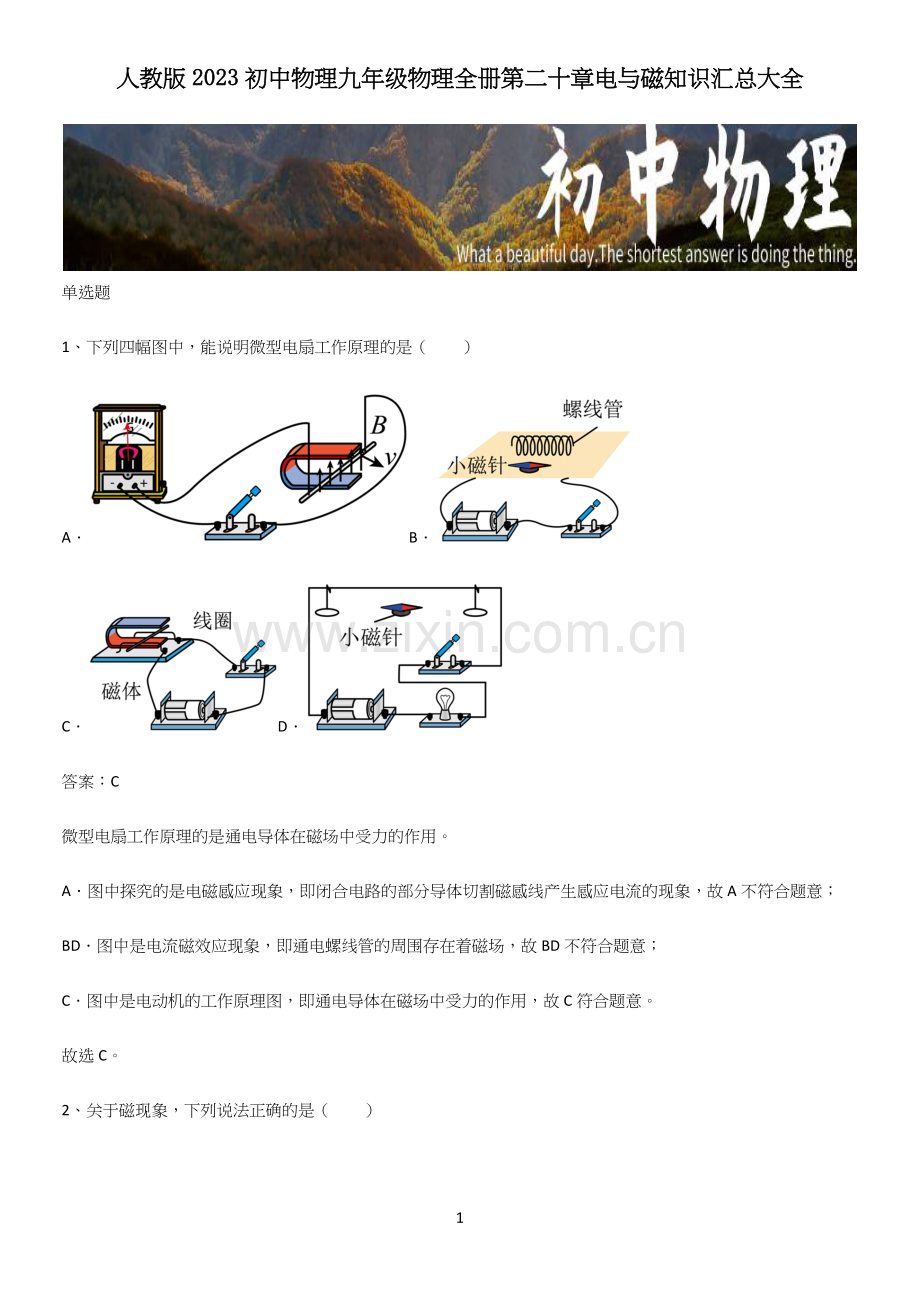

人教版2023初中物理九年级物理全册第二十章电与磁知识汇总大全1单选题1、下列四幅图中，能说明微型电扇工作原理的是（）ABCD答案：C微型电扇工作原理的是通电导体在磁场中受力的作用。A图中探究的是电磁感应现象，即闭合电路的部分导体切割磁感线产生感应电流的现象，故A不符合题意；BD图中是电流磁效应现象，即通电螺线管的周围存在着磁场，故BD不符合题意；C图中是电动机的工作原理图，即通电导体在磁场中受力的作用，故C符合题意。故选C。2、关于磁现象，下列说法正确的是（）A图甲：通电时小磁针发生明显偏转说明通电导体周围存在地磁场B图乙：利用此装置可说明电磁铁磁性强弱与线圈匝数有关C图丙：利用此装置可说明发电机的工作原理D图丁：利用此装置可说明电动机的工作原理答案：BA该图是奥斯特实验，说明电流的周围存在磁场，不是地磁场，故A错误；B图中两个电磁铁串联，通过的电流相同，线圈匝数不同，吸起大头针的数目不同，说明电磁铁磁性强弱与线圈匝数有关，故B正确；C图中实验研究的是通电导体在磁场中受力运动，能说明电动机工作原理，故C错误；D图中闭合电路中的部分导体在磁场中做切割磁感线的运动时，会产生感应电流，这是电磁感应现象，该实验说明机械能可以转化为电能，利用此装置可说明发电机的工作原理，故D错误。故选B。3、历史上许多重大科学发现源于科学家不懈的实验探究。早在1862年，有位科学家通过大量实验探究得出了导体中电流跟电压、电阻的关系，这位科学家是（）A焦耳B欧姆C牛顿D法拉第答案：BA焦耳最早发现了电流产生的热量与电流、电阻及通电时间之间的关系，提出了焦耳定律，故A不符合题意；B通过导体的电流与导体两端电压成正比，与导体的电阻成反比，这一规律最早由德国科学家欧姆总结得出，这就是著名的欧姆定律，故B符合题意；C牛顿发现了著名的万有引力定律、运动三大定律和光的色散现象，故C不符合题意；D1831年，英国物理学家法拉第历经10年的探索，终于发现了利用磁场产生电流的条件和规律。法拉第的发现进一步揭示了电与磁的联系，故D不符合题意。故选B。4、如图甲，磁场对导体的力F竖直向下，用Fab、Fcd、Fab和Fcd分别表示乙、丙中闭合开关时磁场对导体ab、cd、ab、cd的力，则（）AFab竖直向下，Fcd竖直向下BFab竖直向上，Fcd竖直向下CFab竖直向上，Fcd竖直向下DFab竖直向下，Fcd竖直向上答案：CAB导体在磁场中的受力方向与磁场方向和电流方向均有关，图乙中导体ab中的电流方向与图甲中导体中电流方向相反，且图乙中磁场方向与图甲中磁场方向相反，故可知图乙中导体ab在磁场中的受力方向与图甲中导体的受力方向相同，即Fab竖直向下，图乙中导体cd中的电流方向与图甲中导体中电流方向相同，而图乙中磁场方向与图甲中磁场方向相反，故可知图乙中导体cd在磁场中的受力方向与图甲中导体的受力方向相反，即Fcd竖直向上，故AB不符合题意；CD图丙中导体ab中的电流方向与图甲中导体中电流方向相反，而图丙中磁场方向与图甲中磁场方向相同，故可知图丙中导体ab在磁场中的受力方向与图甲中导体的受力方向相反，即Fab竖直向上，图丙中导体cd中的电流方向与图甲中导体中电流方向相同，且图丙中磁场方向与图甲中磁场方向相同，故可知图丙中导体cd在磁场中的受力方向与图甲中导体的受力方向相同，即Fcd竖直向下，故C符合题意，D不符合题意。故选C。5、创新小组的同学们为学校食堂设计了一个可自动注水的储水池。如图是它的简化装置图，电源电压一定。控制电路中，RN为压敏电阻，其阻值随压力的变化而变化，R0为定值电阻。闭合开关S1、S2，当池中水位上升到一定高度时，触点分离，工作电路断开，注水装置自动停止注水，当池中水位下降到一定位置时，触点连接，工作电路接通，注水装置自动开始注水。下列分析正确的是（）A水位上升时，电磁铁磁性变弱B水位上升时，通过R0电流变小C水位下降时，R0的电功率变大D水位下降时，RN的阻值会变大答案：DAB水位上升时，向池中注水，触点接触，当注满水时，触点分离，说明RN电阻逐渐减小，电流变大，磁性变强，将衔铁吸引到下面，故AB错误；CD水位下降时，需要注水，触点接触，电磁铁磁性减弱，故RN的阻值会变大，电流变小，根据P=I2R可知，R0的电功率变小，故C错误，D正确。故选D。6、“探究电磁铁磁性强弱与哪些因素有关”实验时，实验装置如图所示，下列说法错误的是（）A当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数增加，电磁铁磁性增强B电磁铁吸引的大头针下端分散的原因是同名磁极相互排斥C根据图示的情景可知，电流一定时，线圈匝数越多，电磁铁的磁性越强D电磁铁在生活中的其中一个应用是电磁继电器，电磁继电器磁性强弱与电流方向有关答案：DA当滑动变阻器滑片向左移动时，滑动变阻器接入电路的电阻变小，总电阻变小，由I=UR知道，电路中的电流变大，电磁铁磁性增强，电磁铁甲、乙吸引大头针的个数增加，故A正确；B实验发现被电磁铁吸引的大头针下端是分散的，其原因是大头针被磁化后同名磁极互相排斥，故B正确；C由图示的情景知道，两个电磁铁串联接入电路中，通过的电流是相同的，线圈匝数越多，吸引的大头针的个数越多，电磁铁的磁性越强，故C正确；D电磁继电器磁性强弱与电流方向无关，与电流大小、线圈的匝数的多少有关，故D错误。7、使用吸管能将牛奶“吸”入嘴中，以下“吸”的原理与此相同的是（）A电磁铁通电后“吸”引铁钉B紧压塑料吸盘使之“吸”在瓷砖上C丝绸摩擦过的玻璃棒能“吸”引纸屑D两个表面刮净的铅块紧压后“吸”在一起答案：B使用吸管能将牛奶“吸”入嘴中，“吸”是利用大气压；A电磁铁通电后“吸”引铁钉是利用通电导线具有磁场，故A不符合题意；B紧压塑料吸盘使之“吸”在瓷砖上，是利用大气压工作的，故B符合题意；C丝绸摩擦过的玻璃棒能“吸”引纸屑是利用带电体能够吸引轻小物体，故C不符合题意；D两个表面刮净的铅块紧压后“吸”在一起是利用分子之间存在引力，故D不符合题意。故选B。8、如图是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝下端所指示的温度为90，下列说法错误的是（）A报警器利用了水银导电和热胀冷缩的性质B报警器利用了电磁铁通电时有磁性断电时磁性消失的特点C报警器中，水银温度计和电磁铁串联在电路中D温度达到90时，报警器中的灯亮同时铃响答案：DA报警器利用水银导电，即当到达警戒温度时，水银与金属丝联通，构成了闭合回路，故电铃响，故利用的是水银的导电性，温度计的工作原理就是水银的热胀冷缩，故A正确，A不符合题意；B报警器就是利用了电磁铁通电时有磁性，电铃响，断电时磁性消失，灯泡亮的特点的，故B正确，B不符合题意；C如图所示，报警器中，水银温度计和电磁铁首尾相连，故串联在电路中，故C正确，C不符合题意；D温度达到90时，报警器中的铃响灯灭，而没有到达警戒水位时，电铃不响，灯泡亮，故D错误，D符合题意。故选D。9、电动机已广泛应用到现代化生活了，如电动汽车、电动摩托车、电风扇，电动耕田机等，对其工作过程中能量转换表述正确的是（）A电能转化成机械能B机械能转化成电能C太阳能转换成机械能D内能转化成机械能答案：A电动机工作过程中，消耗了电能，将其转化为机械能，故BCD错误，A正确。故选A。10、风力发电路灯的核心部件是小型风力发电机，其工作原理是（）A电磁感应B电流的磁效应C磁场对电流的作用D磁极间的相互作用答案：A当风吹过的时候，线圈会在磁铁中做切割磁感线运动，线圈中就产生感应电流，这是电磁感应现象，利用电磁感应现象制成了发电机，故A符合题意，BCD不符合题意。故选A。11、如图所示，通电螺线管周围存在磁场，M是某一磁感线上的一点，小磁针静止在磁场中，则M点的磁场方向及小磁针的左端极性分别是（）A向左N极B向右N极C向左S极D向右S极答案：B由图可知，螺线管的左端为N极，由于磁体周围的磁感线是从N极出发，回到S极，所以M点的磁感线向右；螺线管的右端为S极，根据磁极间的相互作用规律可知，小磁针的左端为N极，故B符合题意，ACD不符合题意。故选B。12、如图所示，小磁针处于静止状态，关于甲、乙两磁极的判断正确的是（）AN极S极BS极N极CS极S极DN极N极答案：C磁感线的方向与小磁针静止时北极所指的方向一致，且磁感线从磁体的北极出来回到南极；由图可知，小磁针的N极是向上的，说明磁感线的方向向上，磁体周围的磁感线是从N极出发，回到S极，所以磁感线分别进入甲和乙，所以甲和乙都是S极，故ABD错误，C正确。故选C。13、下图为直流电动机的两个不同时刻的工作原理图，下列分析不正确的是（）A导线ab中的电流在这两个时刻方向不同，受到的磁场力方向也不同B甲乙两图中的线圈再转动90度角，都能到达平衡位置C由上往下看，线圈中电流均为顺时针方向D如果电动机持续转动，则电动机内外流的都是直流电答案：DA由图可知，导线ab在这两个时刻电流方向不同，由于导体受力方向与磁场方向和电流方向有关，所以两次导线ab的受力方向不同，故A正确，不符合题意；B平衡位置是指线圈平面与磁感线垂直的位置，图中磁感线从左向右，故甲乙两图中的线圈再转动90度角，都能到达平衡位置，故B正确，不符合题意；C读图由左手定则可知：电源的左侧为正极，从上往下看，线圈中电流都是顺时针方向，故C正确，不符合题意；D电动机之所以能转动，是因为换向器每当转过平衡位置就会改变线圈中电流的方向，即电动机线圈外是直流电，线圈内是交流电，故D错误，符合题意。故选D。14、如图所示，是某同学自制的简易电磁锁原理图。闭合开关S，滑片P向左移动，使静止在水平桌面的条形磁体滑动，打开门锁。下列说法正确的是（）A通电后电磁铁a端为S极B滑片向左移动的过程中电磁铁的磁性增强C条形磁体在滑动过程中受到向左的摩擦力D条形磁体在滑动过程中受到的摩擦力变小答案：BA由图中可知，通电后电流从电磁铁的b端流入，由安培定则可知，电磁铁的a端为N极，故A错误；B滑片向左移动的过程中，滑动变阻器接入电路中的阻值变小，故电路中电流变大，则电磁铁的磁性增强，故B正确；C因条形磁铁的b端为S极，故由异名磁极相互吸引可知，条形磁体会受到向左的磁力作用而向左滑动，故条形在滑动过程中受到桌面向右的摩擦力，故C错误；D条形磁体在滑动过程中，在竖直方向上处于受力平衡状态，条形磁铁与桌面之间的压力和粗糙程度不变，故条形磁体在滑动过程中受到的摩擦力不变，故D错误。故选B。15、放在条形磁体周围的小磁针静止时如图所示，三个小磁针的N极和一个小磁针的S极被涂黑，则S极被涂黑的小磁针是（）A甲B乙C丙D丁答案：A由于磁场方向的规定，小磁针静止时N极所指向的方向为磁感线的方向。假设条形磁体左侧是N极，则磁感线由左端出发指向右侧，由图知道，甲丙的左侧是N极，乙丁的右侧是N极，由图知道，假设不符合题意；假设条形磁体右侧是N极，则磁感线由右端出发指向左侧，由图知道，甲丙的右侧是N极，乙丁的左侧是N极，由图知道，假设符合题意，且被涂黑S极的小磁针是甲，故A符合题意。故选A。多选题16、下列说法正确的是（）A导体中的自由电子做定向移动时，它的周围就产生磁场B导体的电阻是由导体两端的电压及通过导体的电流决定的C导体在磁场中做切割磁感线运动时，导体中就产生感应电流D改变磁场的方向，通电导体在磁场中的受力方向不一定发生改变答案：ADA电荷的定向移动形成电流。金属导体中的自由电子在做定向移动时，导体中有电流，电流周围就会产生磁场，故A正确；B导体的电阻是导体的一种性质，电阻大小与导体的材料、长度、横截面积以及温度有关，与导体两端的电压和流过导体的电流无关，故B错误；C闭合电路的一部分导体在磁场中做切割磁感线运动，会产生感应电流，若电路是断开的，即使导体在磁场中做切割磁感线运动时，导体中也不会产生感应电流，故C错误；D通电导体在磁场中的受力方向与磁场方向、电流的方向有关。改变磁场的方向，同时也改变电流的方向，则通电导体在磁场中的受力方向不发生改变，故D正确。故选AD。17、如图所示是燃油汽车启动装置的电路简图。汽车启动时，需将钥匙插入仪表板上的钥匙孔并旋转，则下列分析正确的是（）A旋转钥匙相当于断开开关B电磁铁是利用电流的磁效应来工作的C电磁铁通电后电磁铁的上端为N极D电动机工作时将电能全部转化为机械能答案：BCA将钥匙插入仪表板上的钥匙孔并旋转，汽车启动，由图可知旋转钥匙相当于闭合开关，故A错误；B电磁铁通电时才有磁性，是利用电流的磁效应来工作的，故B正确；C读图可知，电流从电磁铁的上端流入，用右手握住电磁铁，使四指指向电流的方向，则大拇指所指的上端为电磁铁的N极，故C正确；D电动机能够将电能大部分转化为机械能，但一部分电能也会转化为内能，故D错误。故选BC。18、如图是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝下端所指示的温度为90，下列说法正确的是（）A报警器利用了水银导电和热胀冷缩的性质B报警器利用了电磁铁通电时有磁性断电时磁性消失的特点C报警器中，水银温度计和电磁铁串联在电路中D温度达到90时，报警器中的灯亮同时铃响答案：ABCAB当温度升高到90时，水银和金属丝接通，由于水银和金属丝都是导体，所以控制电路接通，电磁铁有磁性，电磁铁吸引衔铁，动触头和电铃的电路接通，电铃响，灯不亮，报警器是利用了水银导电、水银热胀冷缩的性质、电磁铁通电时有磁性，断电时无磁性等特点，故AB正确。C报警器的电磁铁和水银温度计依次连接在控制电路中，两者是串联的，故C正确。D温度达到90时，水银和金属丝接通，由于水银和金属丝都是导体，所以控制电路接通，电磁铁有磁性，电磁铁吸引衔铁，动触头和电铃的电路接通，电铃响，灯不亮，故D错误。故选ABC。19、以下关于电与磁的描述中，说法正确的是（）A图甲中多个大功率用电器同时使用容易引起火灾B图乙中开关、保险盒的连接符合安全用电原则C图丙可探究影响通电导体在磁场中受力方向的因素D图丁中的装置可用来探究电动机的工作原理答案：ACA图甲中多个大功率用电器同时使用，总功率较大，根据I=PU可得总电流较大，根据焦耳定律Q=I2Rt可知产生热量较多，容易引起火灾，故A正确；B图乙中保险盒应接在火线上，开关应该接在火线上，因此不符合安全用电原则，故B错误；C通电导体在磁场中受力方向与电流方向和磁场方向有关，图丙装置可以通过改变磁场方向或电流方向，观察导体棒移动方向来探究影响通电导体在磁场中受力方向的因素，故C正确；D图丁中的装置可用来探究电磁感应原理，是发电机的工作原理，故D错误。故选AC。20、如图所示是物理课本上的部分插图，下列结合插图进行的分析正确的是（）A甲图，当压强计的探头在水中深度逐渐增大时，U形管两边液面高度差变大B乙图，道路两旁的隔音墙，是从噪声的传播这一环节有效地减小噪声的影响C丙图，当导线中有电流，静止的小磁针发生偏转，说明通电导线周围有磁场D丁图，两个悬挂着的带电泡沫小球之间相互排斥，说明两个小球都带正电荷答案：ABCA如图实验，当压强计的探头在水中深度逐渐增大时，探头受到水的压强变大，则U形管两边液面高度差变大，故A正确；B高架路两旁的隔音墙是在传播过程中减弱噪声，故B正确；C如图是奥斯特实验装置，当导线中通过电流时，小磁针受到力的作用发生偏转，说明通电导线周围存在磁场，故C正确；D两个带点泡沫小球相互远离，说明带的是同种电荷，可能是正电荷，也可能是负电荷，故D错误。故选ABC。21、生活中处处都存在并运用着物理知识，下面是小华同学对身边的一些现象进行观察分析后作出的判断，其中错误的有（）A磁吸式挂衣钩是利用了磁体能够吸引铁的性质制成的B法拉第发现电磁感应现象比奥斯特发现电流周围存在磁场要更早C楼道中的电灯是由声控开关和光控开关共配控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关是并联的D电流表、电压表工作时的原理都是利用通电线圈在磁场受力转动制成的答案：BCA磁吸式挂衣钩是利用了磁体能够吸引铁的性质制成的，故A正确，A不符合题意；B奥斯特最先发现电流的周围存在磁场的，后才是法拉第发现电磁感应现象，故B错误，B符合题意；C只有在天暗并且有声音时才能亮，所以声控开关、光控开关是串联的，故C错误，C符合题意；D都需要外部提供电池，故电流表、电压表工作时的原理都是利用通电线圈在磁场受力转动制成的，故D正确，D不符合题意。故选BC。22、扬声器是把电信号转换成声信号的一种装置。如图是扬声器的构造示意图，它主要由固定的永久磁体、线圈和锥形纸盆构成。下列关于扬声器工作的说法中，正确的是（）A扬声器的工作原理与电动机相同，都是利用磁场对通电线圈的作用而使线圈转动起来B扬声器的工作原理与发电机相同，都是利用电磁感应原理而使线圈转动起来C线圈中通过的电流是交变电流，线圈受到磁力方向不断变化，带动纸盆来回振动发声D线圈处在不断变化的磁场中，带动纸盆来回振动发声答案：ACAB扬声器的原理与电动机的原理是相同的，其原理是磁场对通电线圈有力的作用，都是把电能转化为机械能；发电机的工作原理是电磁感应现象，故A正确；故B错误；CD扬声器的线圈中通过携带声音信息、时刻变化的电流，使得在一个瞬间和下一个瞬间产生不同方向的磁场，线圈就不断地来回振动，纸盆也就振动动起来，便发出了声音，故C正确；故D错误。故选AC。23、如图所示是一种手腕上佩戴的“计步器”，其构造是在一段塑料管中密封一小块磁铁，管外缠绕着线圈。运动时，磁铁在管中反复运动，线圈的输出电流随之不停地变化，显示出运动的步数。“计步器”的基本原理与下列哪幅图不相同（）ABCD答案：AD根据“计步器”的特点知道，当塑料管运动时，磁铁在管中反复运动，切割线圈而产生电流。因此，计步器的基本原理是电磁感应，产生电流的过程中将机械能转化为电能。A如图反映电流周围存在着磁场，故A符合题意；BC如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象，故BC不符合题意；D如图电路中有电源，是通电线圈在磁场中受力运动，故D符合题意。故选AD。24、关于电现象与磁现象，以下说法错误的是（）A磁体周围存在着磁场B街边的路灯总是同时亮同时灭，因此路灯都是串联C磁体外部的磁感线都是从磁体的N极出发，回到S极的D“司南之杓，投之于地，其柢指南”，这说明“柢”指向地磁场的南极答案：BDA磁体周围存在着磁场，磁极之间的相互作用是通过磁场产生的，故A正确，不符合题意；B街边的路灯是并联的，因为其中一盏灯坏了另外的灯依然可以亮；同时亮同时灭不是判断串联还是并联的依据，故B错误，符合题意；C磁体外部的磁感线都是从磁体的N极出发，回到S极的，故C正确，不符合题意；D“司南之杓，投之于地，其柢指南”，这里的“南”指的是地理的南方，因为地磁场的北极在地理的南极附近，这说明“柢”指向地磁场的北极。故D错误，符合题意。故选BD。25、如图中关于电与磁的说法正确的是（）A改变电路中电流的方向，小磁针偏转的方向也会改变B图中只将磁体的两极对调，开关S闭合后导体棒ab的运动方向不改变C实验说明电能可以转化为机械能D闭合开关后，吸起大头针的数目不同，说明电磁铁磁性强弱与线圈匝数有关答案：ADA该图是奥斯特实验，说明电流的周围存在磁场；磁场的方向与电流的方向有关，改变电路中电流的方向，小磁针偏转的方向也会改变，故A正确；B通电导体在磁场中受力的方向与电流的方向和磁场的方向有关，图中只将磁体的两极对调时，电流方向不变，而磁场方向改变，所以开关S闭合后导体棒ab的运动方向会改变，故B错误；C图中闭合电路中的部分导体在磁场中做切割磁感线的运动时，会产生感应电流，这是电磁感应现象，该实验说明机械能可以转化为电能，故C错误；D图中两个电磁铁串联，通过的电流相同，线圈匝数不同，吸起大头针的数目不同，说明电磁铁磁性强弱与线圈匝数有关，故D正确。故选AD。填空题26、根据图甲所揭示的实验原理可以制成_；根据图乙所揭示的实验原理可以制成_。答案：发电机电动机1甲图没有电源，是利用闭合电路的导体ab切割磁感线运动产生电流，因此图甲是电磁感应现象的实验，发电机就是利用该原理制成的。2乙图是通电导体在磁场中会受到力的作用实验装置，利用该原理可以制成电动机。27、全自动水位显示器是一个新颖的自动化显示、控制仪表，它是由一个温度显示和水位显示两部分组成。该显示器体积小、质量轻、可靠性好，抗震动和抗干扰性强。其中水位显示部分的原理如图所示，由图分析，当螺线管中插入了一根软铁棒，通电后磁性会更_（选填“强”或“弱”）；当水位到达金属块A时，_（选填“红”或“绿”）灯亮。答案：强红1螺线管插入软铁棒之前，只有螺线管的磁场作用，当螺线管中插入软铁棒，软铁棒被磁化，此时软铁棒磁场和螺线管的磁场共同作用，使磁场大大增强。2当水位到达金属块A时，左端的控制电路接通，电磁铁有磁性，吸引衔铁，动触点与下方静触点接触，使红灯电路接通，红灯亮。28、论衡中记载：“司南之杓，投之于地，其柢指南”。如图所示，“柢”即握柄，是磁体的_（选填“N“或“S”）极。静止时指向地磁场的_（选填“南”或“北”）极。这就是最古老的指南针。指南针所指的南北方向通常偏离地理南北极方向，世界上最早记述这一现象的是中国宋代的_。答案：S北沈括1磁勺的勺柄指南，根据地理的南极正是地磁的N极，异名磁极相互吸引，因此，勺柄为该磁体S极。2地磁场的北极在地理南极附近，地磁场南极在地理北极附近，静止时磁体的S极，指向地磁场的北极。3沈括最早提出磁偏角。29、为了探究“利用磁场产生感应电流的条件”，小华将一根导体棒AB的两端用细线与灵敏电流计组成一个闭合电路，并用绝缘线悬挂起来放在U形磁铁的磁场中，如图甲所示。（1）甲实验中是通过观察_来判断电路中是否产生感应电流；（2）如图乙是发电机原理的示意图，图丙中的“o”表示图乙中的导线ab的横截面（沿导线由b往a看），当导线ab在磁场中从位置转动到位置的过程中，会产生感应电流的是_；ABCD（3）如果将图甲中的灵敏电流计换成_，可以探究磁场对通电导体的作用。答案：灵敏电流计指针是否偏转B电源（1）1甲实验中，电路中有感应电流产生时，灵敏电流计的指针会发生偏转，故是通过观察灵敏电流计指针是否偏转来判断电路中是否产生感应电流。（2）2由图中可知，导线在位置时，速度方向与磁场方向在同一条直线上，此时导体未做切割磁感线运动，故此时电路中不会产生感应电流，导线在位置时，速度方向均与磁场方向不在同一条直线上，均做切割磁感线运动，故此时电路中均会产生感应电流，则会产生感应电流的是，故ACD不符合题意，B符合题意。故选B。（3）3如果将图甲中的灵敏电流计换成电源，则此时导体棒AB中会有电流流过，可以探究磁场对通电导体的作用。30、如图为实验室常用电流表的内部结构图。多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连。当线圈中有电流通过时，它受力转动带动指针偏转，便可显示出电流的大小。根据“电流表的工作原理”还可以制成_（选填序号即可：动圈式话筒；动圈式扬声器；电动机；发电机；电磁起重机。）答案：电流表的工作原理属于通电导线在磁场中受力运动，动圈式话筒和发电机根据电磁感应原理工作，动圈式扬声器和电动机的原理是通电导线在磁场中受力运动，电磁起重机是利用电磁铁原理工作，故答案为。21
