早拆模体系的设计与施工PPT.ppt

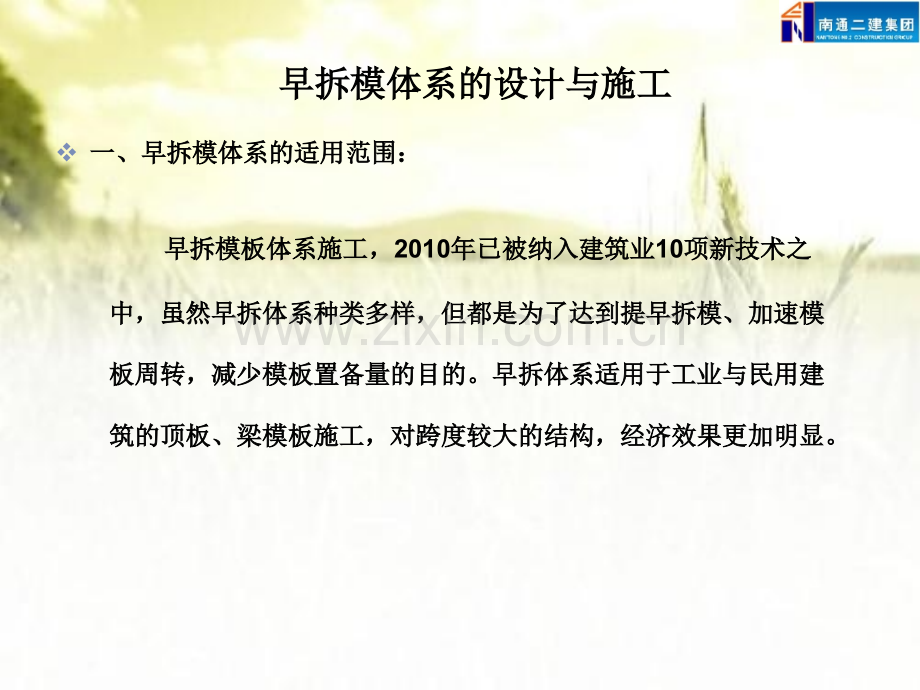

编制单位:南通二建九公司顺驰领海项目部编制时间：2011年12月31日早拆模体系的设计与施工早拆模体系的设计与施工早拆模体系的设计与施工早拆模体系的设计与施工v一一、早拆模体系的早拆模体系的适用范围适用范围：早早拆模板体系施工，拆模板体系施工，2010年已被纳入建筑业年已被纳入建筑业10项新技术之项新技术之中，中，虽虽然然早早拆拆体系体系种类多样，但都是为了达到提早拆模、加速模种类多样，但都是为了达到提早拆模、加速模板周转，减少模板置备量的目的。早拆体系适用于工业与民用建板周转，减少模板置备量的目的。早拆体系适用于工业与民用建筑的顶板、梁模板施工，对跨度较大的结构，经济效果更加明显筑的顶板、梁模板施工，对跨度较大的结构，经济效果更加明显。早拆模体系的设计与施工早拆模体系的设计与施工二、工艺特点：二、工艺特点：1、材料周转快：早拆体系主要特点就是“早”，加快材料的周转次数，减少模板支撑体系的整体投入量，通过加快周转材料的特点来满足施工的要求。2、施工简便：早拆体系的关键节点就是早拆头，将部分U托按模板深化设计更换成早拆头，达到早拆的条件。早拆头与U托为通用标准，可以互换使用。早拆头是以U托为基础，无需复杂操作即可满足使用要求。3、资金投入少，效益大，只需更换部分早拆头即可减少1/3模板、龙骨的配置量。4、为实现早拆，顶板增设了条板，增加了板缝的条数，加大了顶板拼板的难度，顶板感观质量不如原有支撑体系，同时柱头板必须和次龙骨上表面齐平，质量控制难度加大了。早拆模体系的设计与施工早拆模体系的设计与施工三、工艺原理 早早拆柱头是早拆体系的关键，拆柱头是早拆体系的关键，是由不同的铸件、大、小丝杠，是由不同的铸件、大、小丝杠，经过在工装胎具上焊接装配而成。早拆柱头下部大丝杆具有调节经过在工装胎具上焊接装配而成。早拆柱头下部大丝杆具有调节标高的功能，可起到普通可调顶托的作用；中间支柱具有早拆的标高的功能，可起到普通可调顶托的作用；中间支柱具有早拆的功能；上部小丝杠及柱头板，可与不同规格系列的钢愣骨、模板功能；上部小丝杠及柱头板，可与不同规格系列的钢愣骨、模板配合使用。配合使用。早早拆柱头大丝杠插入支架立杆上部的管中，形成模板早拆支拆柱头大丝杠插入支架立杆上部的管中，形成模板早拆支架，钢楞骨放在早拆柱头托架上，其上铺设模板而形成新型早拆架，钢楞骨放在早拆柱头托架上，其上铺设模板而形成新型早拆快拆体系。快拆体系。模板模板早拆施工技术的基本原理就是在施工阶段把结构跨度早拆施工技术的基本原理就是在施工阶段把结构跨度人为的划小，降低其内力，使模板能够早拆，而结构的安全度又人为的划小，降低其内力，使模板能够早拆，而结构的安全度又不受影响，以达到模板早拆应有的经济效益及社会效益。不受影响，以达到模板早拆应有的经济效益及社会效益。早拆模体系的设计与施工早拆模体系的设计与施工小丝杠及柱头板可调小丝杠及柱头板可调马蹄销马蹄销工作示意图工作示意图早拆模体系的设计与施工早拆模体系的设计与施工四、早拆排版设计四、早拆排版设计 早拆体系施工前，要根据工程实际情况进行排版，排版要在满足支早拆体系施工前，要根据工程实际情况进行排版，排版要在满足支撑体系安全的前提下，合理留制板带，便于整块模板拆除周转。撑体系安全的前提下，合理留制板带，便于整块模板拆除周转。早拆模体系的设计与施工早拆模体系的设计与施工v五五、早拆体系施工示意图、早拆体系施工示意图六六、操作工艺流程托托U绑钢筋，绑钢筋，浇注混凝土。浇注混凝土。墙体放线，绑钢筋，合大模板，浇注混凝土。墙体放线，绑钢筋，合大模板，浇注混凝土。拆墙模，大模板吊走。拆墙模，大模板吊走。拆除横杆拆除横杆顶板混凝土浇筑三天后，且顶板混凝土浇筑三天后，且同条件试块强度大于同条件试块强度大于10MP敲击早拆头定位马蹄环敲击早拆头定位马蹄环,落下早拆头上的主龙骨落下早拆头上的主龙骨取走早拆头上的主龙骨取走早拆头上的主龙骨拆除部分次龙骨拆除部分次龙骨取走次龙骨取走次龙骨降下一侧降下一侧U托，取托，取走主龙骨走主龙骨同时将拆除立杆与横杆倒入第二层使用同时将拆除立杆与横杆倒入第二层使用降下另一侧降下另一侧U托，取托，取走主龙骨及模板走主龙骨及模板早拆模体系的设计与施工早拆模体系的设计与施工1、按照早拆排版图进行配板和搭设立杆，施工时必须使柱头、按照早拆排版图进行配板和搭设立杆，施工时必须使柱头板上表面与次龙骨上表面齐平。板上表面与次龙骨上表面齐平。2、立杆下需铺设、立杆下需铺设50100400mm垫木，并且上下楼层立杆对垫木，并且上下楼层立杆对齐，保证荷载有效通过立柱进行传递。齐，保证荷载有效通过立柱进行传递。3、必须满足以下条件后方可进行第一次模板拆除：（必须满足以下条件后方可进行第一次模板拆除：（1）混凝）混凝土强度值土强度值10Mpa；（；（2）混凝土冷凝后不少于）混凝土冷凝后不少于3天；（天；（3）上层）上层墙体大钢模拆除并吊离；墙体大钢模拆除并吊离；4、模板第一次拆除过程中，严禁扰动保留部分模架及构配件、模板第一次拆除过程中，严禁扰动保留部分模架及构配件的支撑原状，严禁拆掉再回顶的操作方式。的支撑原状，严禁拆掉再回顶的操作方式。七七、主要操作要点与质量技术措施：早拆模体系的设计与施工早拆模体系的设计与施工八、综合效益分析：八、综合效益分析：以黄村以黄村22号楼为例进行经济效益对比号楼为例进行经济效益对比 早拆模体系的设计与施工早拆模体系的设计与施工夏季体系投入对比夏季体系投入对比夏季体系投入对比夏季体系投入对比冬季体系投入对比冬季体系投入对比冬季体系投入对比冬季体系投入对比早拆模体系的设计与施工早拆模体系的设计与施工
