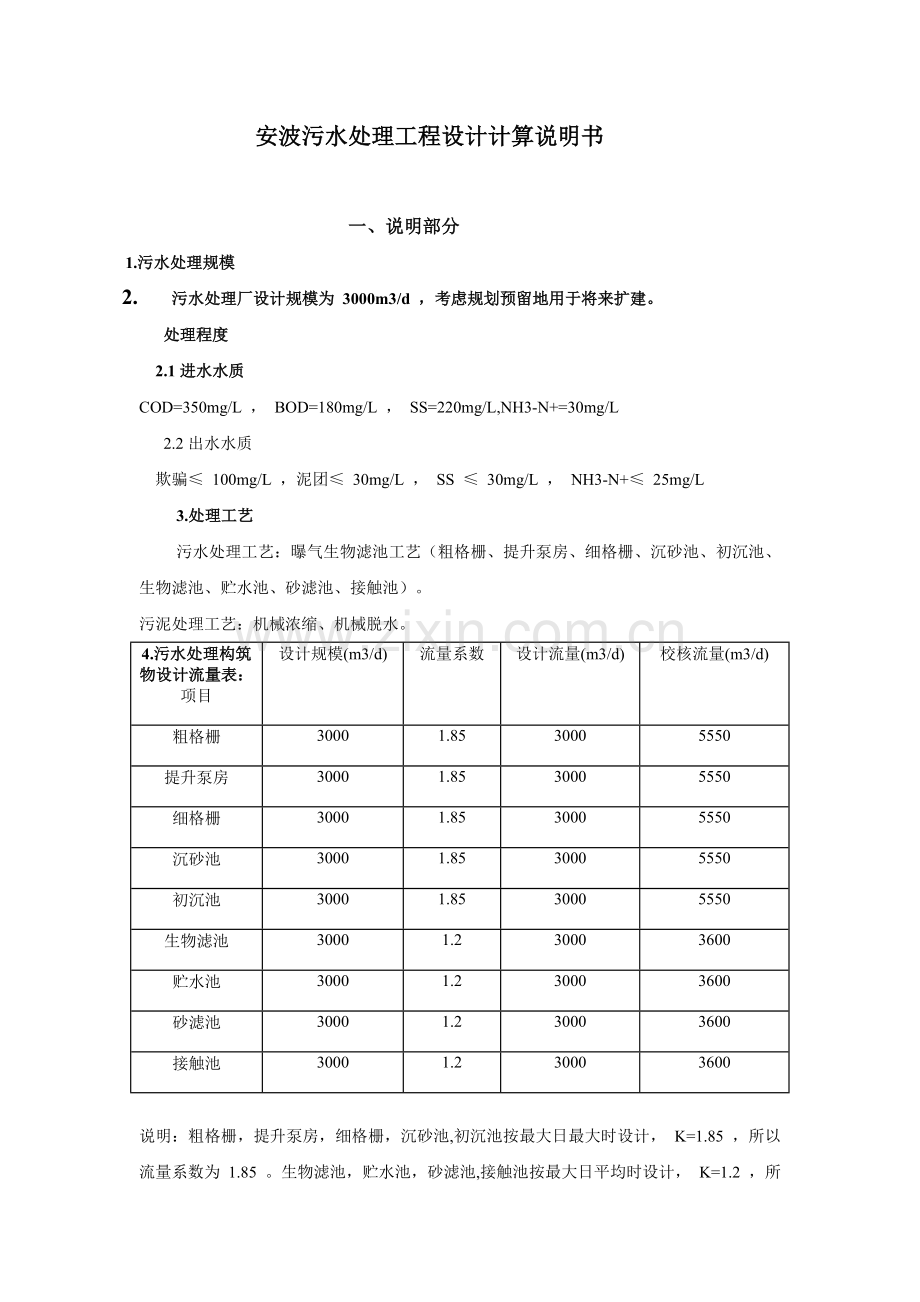

某污水处理工程设计说明计算说明书.doc_第1页
第1页 / 共20页
某污水处理工程设计说明计算说明书.doc_第2页
第2页 / 共20页
某污水处理工程设计说明计算说明书.doc_第3页
第3页 / 共20页
某污水处理工程设计说明计算说明书.doc_第4页
第4页 / 共20页
某污水处理工程设计说明计算说明书.doc_第5页
第5页 / 共20页
点击查看更多>>
资源描述

1、安波污水处理工程设计计算说明书一、说明部分1.污水处理规模2. 污水处理厂设计规模为 3000m3/d ,考虑规划预留地用于将来扩建。处理程度2.1进水水质COD=350mg/L , BOD=180mg/L , SS=220mg/L,NH3-N+=30mg/L 2.2出水水质 欺骗 100mg/L ,泥团 30mg/L , SS 30mg/L , NH3-N+ 25mg/L3.处理工艺污水处理工艺:曝气生物滤池工艺(粗格栅、提升泵房、细格栅、沉砂池、初沉池、生物滤池、贮水池、砂滤池、接触池)。污泥处理工艺:机械浓缩、机械脱水。4.污水处理构筑物设计流量表: 项目设计规模(m3/d)流量系数设计

2、流量(m3/d)校核流量(m3/d)粗格栅30001.8530005550提升泵房30001.8530005550细格栅30001.8530005550沉砂池30001.8530005550初沉池30001.8530005550生物滤池30001.230003600贮水池30001.230003600砂滤池30001.230003600接触池30001.230003600说明:粗格栅,提升泵房,细格栅,沉砂池,初沉池按最大日最大时设计, K=1.85 ,所以流量系数为 1.85 。生物滤池,贮水池,砂滤池,接触池按最大日平均时设计, K=1.2 ,所以流量系数为 1.2 。污泥处理构筑物按产泥

3、构筑物相应设计流量产生的污泥量进行设计。5.污水中各项指标处理情况表:项目原水毫克/l粗格栅、细格栅、沉砂池、初沉池曝气生物滤池砂滤池出水毫克/l总去除率%出水去除率%出水去除率%出水去除率%雪35028020120571001710071.4泥团18013525357430143083.3SS22012145456230333086.4NH3-N+302517252517 二、污水处理厂计算部分(一). 粗格栅(人工) 1.设计参数: Qmax=QK=3000*1.85=5550m3/d=0.064m3/s S=0.01m 栅条宽度 b=0.02m 栅条间隙 v=0.8m/ s(0.61.0

4、m/s) 过栅流速 =40 (30 45 ) 格栅倾角 h=0.3m 栅前水深 N=1 台 格栅数量 2.栅条间隙数:n=Qmax(犯)1/2 /Nbhv=0.064*(sin40 )1/2 /(1*0.02*0.3*0.8)12 3.栅槽宽度: B=S(n 1) bn=0.01*(12 1) 0.02*12=0.35m,设计有效栅宽取 0.35m,超高 0.3 ,水渠高 0.6 m 4.每日栅渣量:W1=0.03m3/103m3(单位栅渣量) W=86400QmaxW1/(1000K)=86400*0.064*0.03/(1000*1.85)=0.09m3/d 5.设备选:选用一台人工格栅,

5、栅宽 0.35m,栅条间隙 0.02m6.其它设备:超声波液位计( 0-6 妈)7.粗格栅间:平面尺寸: 5m*5m,地下部分 2m,地上高 3.5m(二).提升泵房1.设计参数:Qmax=QK=3000*1.85=5550m3/d=231m3/h2.集水池计算:取集水池容积为V=100m3,停留时间为t=V/Qmax=100/231=0.43h=26min集水池尺寸:3m*7m*5m=105m33.设备选型:(1)、潜污泵:100QW130-20型污水泵三台,两用一备,每台Q=130m3/h , H=20m,单台电机功率15kw,泵自重 340kg。(2)、超声波液位计(0-6mA),一套(

6、3)、电磁流量计DN200,一套(4)、温度仪,一套。(5)、电控柜,一套(6)、电动胡芦,起重量0.5t,一台 4.泵房尺寸: 平面尺寸:7m*5m,地下深5m,地上部分3.5m。粗格栅间与泵房合建。(三). 细格栅间 1.设计参数: Qmax=QK=3000*1.85=5550m3/d=0.064m3/s S=0.008m 栅条宽度 b=0.008m 栅条间隙 v=0.8m/s (0.61.0m/s) 过栅流速 = 40 格栅倾角(人工清渣30 45) h=0.35m 栅前水深 N=1台 格栅数量 2.栅条间隙数:n=Qmax(sin)1/2/Nbhv=0.064*(sin40)1/2/(

7、1*0.008*0.35*0.8)23 3.栅槽宽度:B=S(n1)bn=0.008*(231)0.008*23=0.37m,设计有效栅宽取0.4m,槽超高取0.3 m,槽总高0.6 m。4.每日栅渣量:W1=0.06m3/103m3(单位栅渣量) W=86400QmaxW1/(1000K)=86400*0.064*0.06/(1000*1.85)=0.18m3 /d5.设备选型: (1)、 选用一台旋臂式弧形格栅除污机,栅宽0.4m,栅条间隙0.008m,栅条宽度0.008m,回转半径0.5m,电动机功率0.37KW。 (2)、选用一台人工格栅备用,栅宽0.4m,栅条间隙0.008m,栅条宽

8、度0.008m。 (3)、超声波液位计(0-6mA),一套。 (4)、电控柜,一套。 6.细格栅间布置: (1)、平面尺寸:5m*5m。 (2)、立面尺寸:房顶高11.5m,细格栅平台标高8.5 m槽底标高8.5 m ,槽顶标高9.1m,在细格栅间设楼梯和排渣通道。 (四). 钟式沉砂池(旋流沉砂池) 1.设计参数:Qmax=QK=3000*1.85=5550m3/d=23 1 m3/h 2.沉砂池尺寸: D=1.83m 沉砂部分直径 d=1.0m 砂斗直径 V1=1 m3 砂斗容积 V2=2.8 m3 池容积 H=2.8m 沉砂池总高3. 设备选型:选用WLCS-50A型钟式沉砂池两台,每台

9、处理能力Q=180 m3/h=50L/s4.配套设备:(1)、排砂泵:1PN型排砂泵,三台,两用一备,每台流量Q=7.2m3/h,扬程H=14m,单台电机功率3KW。 (2)、LX5C-5.0型螺旋砂水分离器一台,最大处理水量5.0m3/h,最大除砂量(湿) 2.0m3/h,出砂量(干)0.30m3/h,锥形体容积0.65m3/h,电机功率0.75 KW (3)、电控柜,两套。 5.沉砂间:(1)、平面尺寸:5m*9m,房顶高11.5m;(2)、立面尺寸:钟式沉砂池平台标高8.4 m;1PN排砂泵平台标高6 m; LX5C-5.0型螺旋砂水分离器标高0.5 m。(五). 初沉池(斜板沉淀池)

10、1.设计参数: 设计流量: Qmax =231 m3/h 表面负荷: 3m3/m2h 沉淀时间: t15min 斜板倾斜度: 60 规格尺寸: 6.0m*7m*8.2m 2.设备选型:选用Hxc-120型斜板沉淀池两台,单台处理水量120m3/h 3.配备设备:(1)、螺旋排污泵两台,每台配电机功率5.5KW(2)、浊度仪,一套。(3)、电控柜,一套。4. 初沉池间:(1)、平面尺寸:18m*9 m。(2)、房顶高11.5m,斜板沉淀池顶端标高8.5 m,走台标高8.0 m。 5.污泥量计算: 污泥清除间隔时间: t=24h 污泥容重: =1000kg/m3 污泥含水率: p0=96% 进水的

11、悬浮物浓度: C0=0.22kg/m3 初沉池悬浮物去除率: 45% 进水BOD值: S0=0.18kg/m3 初沉池BOD去除率: 25% 合成系数: a=0.6 沉淀出水的悬浮物浓度: C1=C0(145%)=0.121kg/m3 沉淀出水的BOD值: S1=S0(125%)=0.135kg/m3 由悬浮物产生的污泥量:W1=100 Qmax (C0C1) t / (100p0 )=13.8m3 BOD产生的污泥量: W2=100 a Qmax (S0S1) t / (100p0 )=3.74m3 初沉池日产生的总污泥量:W = W1W2= 17.54 m3 每个沉淀池污泥量(泥斗容积):

12、V=17.54/2=8.77 m3,取9 m3六. 上向流曝气生物滤池 1.设计参数: 进水流量: Q=3000*1.2=3600m3/d 生物滤池进水BOD: Sa=135mg/L 生物滤池出水BOD: Se=35mg/L BOD容积负荷率:(24) Nw=3kgBOD/(m3滤料d) 滤料层高度:(2.54.5m) H=3.5m 滤池(圆形)个数: n=4 配水室高度: h1=1.2m 承托层高度: h2=0.3m 清水区高度: h3=1.0m 超高: h4=0.5m 圆形陶粒滤料层的空隙率: e =0.5 2.滤池尺寸计算: 所需滤料体积: W=QS / (1000Nw)=Q(SaSe)

13、 / (1000Nw)=120m3 生物滤池总面积: A=W/H=120/3.5=32.3m2,取35 m2 每座滤池面积: A1=A/n=35/4=9m2 每池直径: D=( 4*A1/3.14)1/2=( 4*9/3.14)1/2=3.4m,D取3.6m 滤池总高度: H0=Hh1h2h3h4=6.5m 污水流过滤料层的实际停留时间:t=24eAH/Q=0.42h3. 污泥量计算:生物滤池进水悬浮物: C1=0.121kg/m3生物滤池出水悬浮物: C2=0.045kg/m3BOD容积负荷: 3kg/(m3d)污泥产量: 0.58kg/kgBOD污泥容重: =1000kg/m3污泥含水率:

14、 99%滤池去除BOD: S=SaSe=13535=100mg/l=0.100kg/m3滤池每天去除的BOD量: BOD=SQ=0.10*3600=360kg滤池每天由BOD产泥量: M1=360*0.58=208.8kg滤池去除悬浮物: C=C1C2=0.1210.045=0.076kg/m3滤池每天去除的悬浮物量:M2=SS=CQ=0.076*3600=273.6kg每天产干泥重量: M=M1M2=208.8273.6=482.4kg每天产干泥体积: W=M/=482.4/10000.5m3每天污泥产量: W=W/(199%)=50m3 4.生化供气量计算: 滤池单位时间内去除的BOD量:

15、 BOD=360kg/d 生物滤池进水BOD: Sa=0.135kg/m3 生物滤池进水悬浮物: C1=0.121kg/m3 滤池水面压力: p=1.013105Pa 曝气装置安装在液面下的深度: H=4.8m 滤池氧的利用率: EA=25% 最不利水温: 10 10清水中的饱和溶解氧浓度: Cs(10)=11.33mg/l 氧的水质转移系数: =0.8 饱和溶解氧修正系数: =0.92 修正系数: =1 滤池出水中的剩余溶解氧浓度: C1=2.5mg/l 滤池单位时间内进入的BOD量: BOD=SaQ=0.135*3600=486kg/d 滤池单位时间内进入的悬浮物的量:X0=C1Q=0.1

16、21*3600=435.6kg/d 生物滤池每kgBOD的需氧量: OR=0.82*(BOD/BOD)0.32*(X0/BOD)=0.82(360/486)+0.32(435/486)=0.9 微生物需氧量: R=ORBOD=0.9*360=324kg/d 曝气装置安装在滤池液面下H深度时的绝对压力: Pb=P9.8*103*H=1.013*1059.8*103*4.8=1.483*105Pa从滤池中溢出气体中含氧量的百分率: Qt=21*(1EA) / 7921*(1EA)=16.6%水温10时曝气装置在水下深度处至池液面的平均溶解氧值:Csm(10)=Cs(10)(Qt/42)(Pb/2.

17、026*105)=11.33(16.6%/42+1.483/2.026)=8.34mg/l当最不利水温T时,曝气生物滤池实际需氧量:Rs=RCsm(10) / *1.0241020(Cs(10)C1)=324*8.34/0.8*1.02410*(0.92*1*11.3-0.121)=417kg/d供气量: Gs=Rs/(0.3EA)=417/(0.3*0.25)=5560kg/d=43103 m3/d=3m3/min5.生化鼓风所需压力计算:空气管道的沿程损失: h1=13kPa空气管道的局部阻力损失: h2=4kPa空气扩散装置安装深度: h3=39.2kPa空气扩散装置的阻力: h4=3.

18、0kPa所在地区大气压: h5=101.3kPa鼓风机所需压力: H=h1h2h3h4=59.2kPa6.反洗风量计算:反洗气速为60-80m/h,反洗风量Q1=3.14*(3.6/2)2*80=813 m3/ h7.反洗水水量:反洗水速为15-25m/ h,反洗水量Q2=3.14*(3.6/2)2*25=254 m3/ h8.配备设备:(1)、差压表,四套;(2)、电磁流量计,四套。(3),溶解氧仪,四套。9.生物滤池间:内置四座生物滤池。平面尺寸:23.5m*9m,房顶高8.5m七、风机控制室与风机1、设备(1)、生化处理风机:设置JAS-80-2500型两台,一用一备(其中一部分风量用

19、于贮泥池搅拌),单台风量7.2m3/min,风压78.4Kpa,两台中设置一台变频调速风机。电机功率18.5kw。(2)、反洗风机:设置JAS-125-1750型两台,一用一备,每台风量15.5m3/ min,风压88.2Kpa,电机功率37 kw。(3)、电控柜,一个。(4)、空气流量计:规格0-10 m3/min一台;规格0-15m3/min,一台。(5)、压力表,四个。2、风机控制室:平面尺寸10 m*5 m,房高3.5 m。变电所与风机控制室合建。3、风机布置:平面尺寸14.8m*5 m八.反洗泵房1.设备:(1).反洗水泵:两台一用一备,水泵型号A OSh125-230A,流量273

20、.6,扬程14.8 m,配电机Y180M-4(18.5kw),泵净重249kg。(2).压力表两个。(3).电磁流量计DN250,一套。2.泵房:平面尺寸:5 m*5 m,高3.5 m。与加氯间合建。九.反洗贮水池1. 设计参数:Q=3000*1.2=3600m3/d=150m3/h,室外贮水池(圆形): 一座2. 贮水池(圆形)尺寸:容积: V=200m3直径: D=7m高: H=6m3. 配备设备:超声波液位计(0-6mA),一套。十.砂滤池1. 设计参数:Q=3000*1.2=3600m3/d=150m3/h,两台砂滤池,单台流量100m3/h 2. 砂滤池尺寸: 直径: D=4m 高:

21、 H=5.7m 滤速: 8-10m/h 反洗风量: 800 m3/ h反洗水量: 260 m3/ h3. 滤池间:内置两座砂滤池 占地平面尺寸:12m*9m,房顶高8.5m十一. 接触池 1.设计参数: Q=3000*1.2=3600m3/d=150m3/h 圆形接触池: 一座 直径: D=4m 池高: H=4.5m 2.接触池计算: 容积: V=HD2/4=60m3 接触时间:t=V/Q=60/150=0.4h=24min 3.设备:(1).余氯测定仪,型号CCS-140,量程0.05-5mg/l;(2).水泵(为余氯测定仪提供水样,为二氧化氯发生器提供压力水),流量Q=4-8 m3/h,扬

22、程 H=0.3Pma。 4. 接触池间:平面尺寸7m*9 m,高8.5m十二.加氯间1.药量计算:(1).采用二氧化氯做消毒剂 二氧化氯通过氯酸钠和盐酸在二氧化氯发生器内反应制得 二氧化氯投加量: a=10mg/L=10g/m3(510mg/L) 加药量为:q=0.001aQ=1500.00110=1.5kg/h (2).需盐酸量:纯盐酸w1=1.52=3 kg/h=72 kg/d,工业盐酸浓度33%,工业盐酸W2=218 kg/d=0.218/1.19=0.185 m320天工业盐酸量:W=0.18520=3.7 m3 (3).需氯酸钠量:纯氯酸钠W1=1.52.2=3.3 kg/h=79.

23、2 kg/d,工业氯酸钠纯度99.9%,按100%考虑。 20天工业氯酸钠量:W=79.220=1589 kg 配制浓度33%,6天配制一次,药量50 kg,溶液量1.51m32.配备设备:(1).采用H2000-2000型二氧化氯发生器一台,每台产气量2000g/h,外形尺寸:800mm600mm1550m(2).盐酸贮槽,直径D1500,高H=2.3 m(3).卸酸泵(耐腐蚀自吸泵):流量Q=5 m3/ h,扬程H=10m(4).氯酸钠搅拌溶解槽:直径D1500,直壁高H1=1 m,锥高H2=0.43 m,容积V=2 m3(5).氯气探测报警仪,型号GDS-2B,规格0-20ppm3.加氯

24、间:加氯房平面尺寸为16 m5m,高3.5 m,分以下四个房间:氯酸钠贮存间: 平面尺寸4m*5m复合型二氧化氯发生器间: 平面尺寸3m*5m盐酸贮存间: 平面尺寸4m*5m泵房: 平面尺寸5 m*5 m十二. 贮泥池1. 设计参数:圆形贮泥池: 一座初沉池每天产泥: W1=17.54m3生物滤池每天产泥: W2=55m3贮泥时间: T= 24h2. 贮泥池计算:滤池反洗水排放至进水提升泵房集水池。贮泥池每天进泥量: W=W1W2=17.5450=69.54m3圆柱部分直径: D=4m圆柱部分高: H1=3m锥体部分高: H2=2.8m锥体倾角: =55贮泥池容积: V=50m3 3、设备:泥

25、面液位检测仪;十三. 污泥浓缩脱水间1. 设计参数:处理系统每天产泥: 69.54.54m3浓缩脱水前污泥浓度: 98%脱水后污泥含水率: 75%-80%工作时间: 8h/d2. 设备选型:选用DNY1000型带式浓缩压滤机两台,每台处理量2040m3/h主机功率3.75KW,系统功率19.00KW主机外形尺寸4850mm1500mm2050mm清洗水流量1215m3/h,清洗水压力0.5Mpa3. 配备设备:(1).溶解装置一套絮凝剂为阳离子型聚丙稀酰胺,药液浓度0.5%,加药量为干泥量的0.2-0.4%,投加量W=0.4%40(1-98%)/0.5%=640L/ h(2). 加药计量泵:两

26、台,一用一备,型号为JLBM-4142/0.3,流量824 L/ h,压力0.3MPa,电机功率1.5kw。加入到带式浓缩压滤机的静态混合器。(3).偏心螺杆泵污泥泵:两台,一用一备。流量Q=20-40 m3/ h,扬程H=15m。4. 污泥浓缩脱水间:平面尺寸为16m*5m,房高3.5 m。其中溶解装置、计量泵和贮药占平面尺寸6 m*5m带式浓缩压滤机和偏心螺杆泵污泥泵占平面尺寸10m*5m 十四.主要设备清单表 3-1 主要设备一览表 序号名称规格性能单位数量价格(万元)单总一、工艺设备1.粗格栅间(1)人工格栅B=350,b=20套10.10.2(2)电动闸门及启闭机套11.01.02.

27、进水泵房(1)潜污泵100QW130-20,P=15KW套34.012(2)电动葫芦0.5T套11.01.0(3)电磁流量计DN200套12.52.53.细格栅(1)旋臂式弧形细格栅B=40,b=8,P=0.37KW套15.05.0(2)人工格栅B=40,b=8个10.20.24.旋流沉砂池(1)旋流沉砂池1800,P= KW套26.012(2)闸板门套20.30.6(3)闸板门套20.30.6(4)砂水分离器LX5C-5.0,P=0.75KW套25.010(5)排砂泵1PN,Q=7.2m3/h,H=14 m,P=3 KW套20.515.初沉池(1)横流组合式斜板沉淀池6m7m套22244(2

28、)螺旋排污泵P=5.5kw套22.556.生物滤池(1)生物滤池4 m,H6.5 m套4251007.反洗储水池(1)反洗储水池7 m,H=6 m套119198.砂滤池(1)砂滤池4 m,H=5.5 m210209.接触氧化池(1)接触氧化池4 m,H=5 m套19910加氯间(1)二氧化氯发生器H2000-2000,P=2 kw套11313(2)盐酸储槽1.5m,H=2 m套111(3)卸酸泵25TSF-100,Q=3.6 m3/h ,扬程16 m ,P=1.5 kw套111(4)氯酸钠溶解储存槽1.5m,H=2 m,P=1.1kw套11.51.5(5)轴流风机30K-11N21/2-290

29、0P=0.18kw套20.20.4(6)排气系统P=0.75kw套11111、鼓风机间(1)生化鼓风机JAS-80-2500,风量7.2 m3/min,风压78.4kpa,P=18.5 kw套2714(2)变频器18.5 kw套122(3)反洗鼓风机JAS-125-1750,风量7.2 m3/min,风压88.2kpa,P=37 kw套291812反洗泵房(1)反洗泵10sh-19,Q=273 m3/h,H=14.5,P=18.5kw套23.5713 污泥浓缩脱水间(1)偏心螺杆泵Q=20-30 m3/h,H=2 0m套20.91.8(2)带式污泥浓缩脱水机DNY1000,Q=20-40 m3

30、/h,P1=3.75 kw,P2=19 kw套22040(3)聚丙稀酰胺溶药系统P=1.1 kw套144(4)聚丙稀酰胺加药泵JLBM-4142/0.3,流量824 L/ h,压力0.3MPa,电机功率1.5kw。套236小计 350.8二、电器仪表部分(1)变压器台2(2)高压开关柜台(3)低压开关柜台(4)电缆米(5)路灯高压钠灯盏(6)变压站监控系统套1(7)直流屏智能型免维护电池套1三、自控仪表(1)单色打印机激光式套1(2)彩色打印机激光式套1(3)计算机PENTIMIII400工控机20CRT2(4)UPS(5)可编程控制器套1(6)液位计超声波台4(7)泥面检测仪套1(8)电磁流

31、量计DN25- DN250台7(9)溶解氧仪,台4(10)压差计台6(11)余氯仪套1(12)温度计套1(13)氯气探测报警仪GDS-2B,规格0-20ppm套1(14)空气流量计规格0-10 m3/min台1规格0-15m3/min台1小计 总计 450.8十五.各构筑物尺寸汇总序号构筑物名称规格尺寸造价(万元)1粗格栅室、提升泵房平面尺寸12 m*5 m,地上部分高3.5 m,格栅地下高2 m,泵房地下高5m。8.852.细格栅室平面尺寸5m*5m,房高11.5m53旋流沉砂池、初沉池平面尺寸23m*9 m,房高11.5m41.44污泥浓缩脱水室平面尺寸16m*5m,房高3.5m。7.25

32、生物滤池、砂滤池、接触池42.5 m*9 m,房高8.5m。76.56加氯间、反洗泵房平面尺寸为16 m5m,房高3.5 m。7.27风机控制室、变电室平面尺寸10 m*5 m,房高3.5 m。4.58贮泥池直径D=4m,直壁高H1=3m,锥高 H2=2.8 m,池容积 V=50m359办公楼25 m*12 m,两层。44.810辅助房20 m*8m12.811门卫4 m*5m1.8合计 215.05 二、排污管道计算部分1.污水干管、主干管设计流量计算管段流量的计算。将两条主干管分成若干个管段,设置检查井,量出每段管段的长度。居民生活污水的排放量均匀的分布到两条主干管上。主干管A1-A2每米

33、干管所分配的水量(Q=4500m3/d):q=Q/L=(4500/86.4)/800=0.065L/sm主干管A3-A4每米干管所分配的水量(Q=3500m3/d):q=Q/L=(3500/86.4)/1000=0.041L/sm则可确定每段管段生活污水的排放量,进行管段的流量计算。详见表2-1。 表2-1 污水干管、主干管设计流量计算管 道编 号 居住区生活污水量Q1设计流 量L/s本段流量(L/s)转输流量L/s合计平均流 量(L/s)总变化系数Kz生活污水设计流 量 1234 5 69A4-14.92-4.922.311.3211.321-24.514.929.432.119.8019.

34、802-34.519.4313.942.027.8827.883-44.113.9418.042.036.0836.084-54.9218.0422.961.943.6243.625-65.7422.9628.701.954.5354.536-94.128.732.81.859.0459.04A1-822.75-22.751.943.2343.238-B29.7522.7532.51.858.5058.50B2-911.732.544.21.879.5679.56A2-97.8-7.82.217.1617.169-A38.284.893.01.6148.8148.8A3-E148.8148.8E-F148.8148.8F-水污厂148.8148.82.污水水力计算污水水力计算详见表2-2 管道编号长度l(m)设计流QL/S管径 Dmm坡度I
