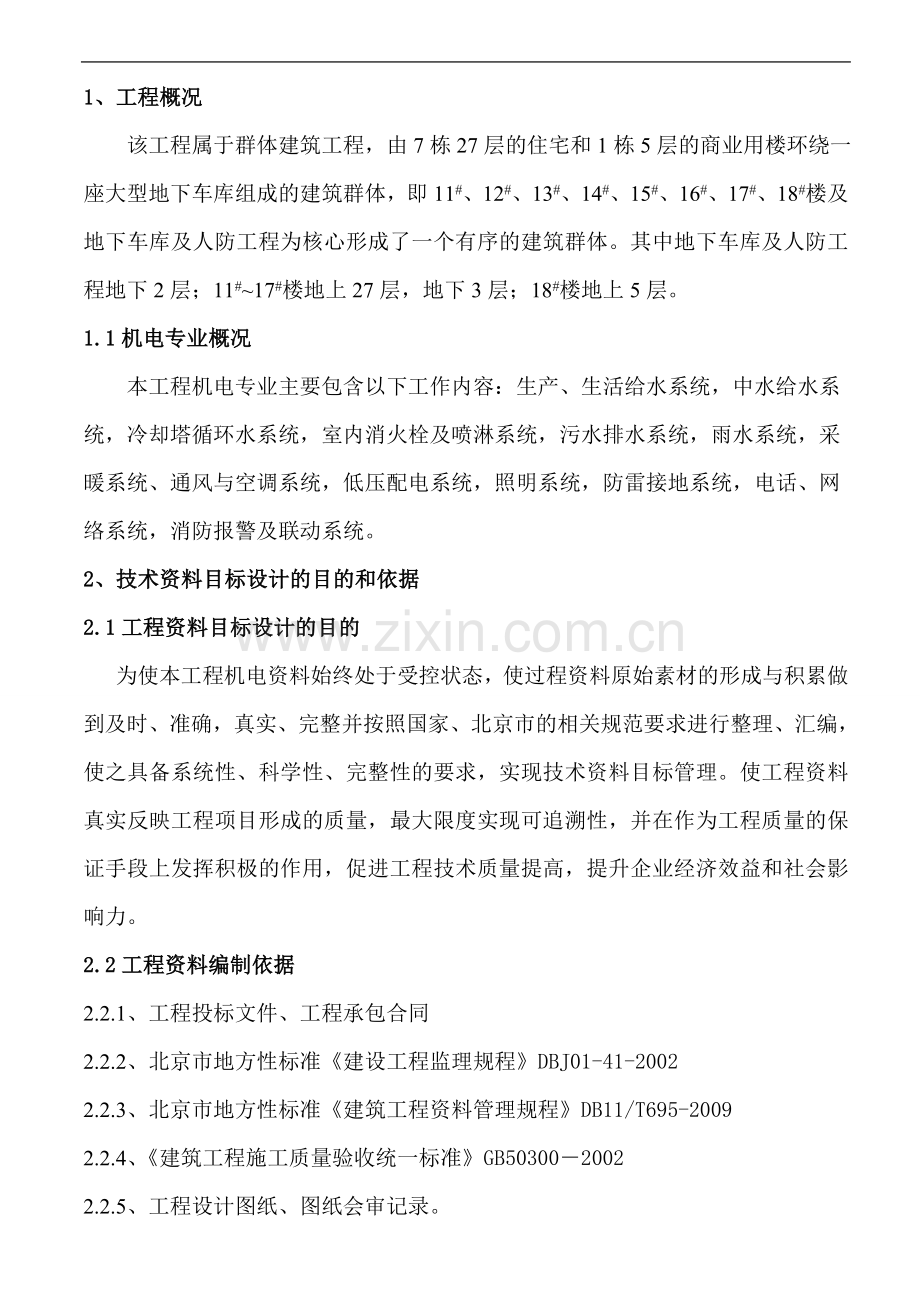

1、工程概况该工程属于群体建筑工程，由7栋27层的住宅和1栋5层的商业用楼环绕一座大型地下车库组成的建筑群体，即11#、12#、13#、14#、15#、16#、17#、18#楼及地下车库及人防工程为核心形成了一个有序的建筑群体。其中地下车库及人防工程地下2层；11#~17#楼地上27层，地下3层；18#楼地上5层。 1.1机电专业概况本工程机电专业主要包含以下工作内容：生产、生活给水系统，中水给水系统，冷却塔循环水系统，室内消火栓及喷淋系统，污水排水系统，雨水系统，采暖系统、通风与空调系统，低压配电系统，照明系统，防雷接地系统，电话、网络系统，消防报警及联动系统。 2、技术资料目标设计的目的和依据 2.1工程资料目标设计的目的为使本工程机电资料始终处于受控状态，使过程资料原始素材的形成与积累做到及时、准确，真实、完整并按照国家、北京市的相关规范要求进行整理、汇编，使之具备系统性、科学性、完整性的要求，实现技术资料目标管理。使工程资料真实反映工程项目形成的质量，最大限度实现可追溯性，并在作为工程质量的保证手段上发挥积极的作用，促进工程技术质量提高，提升企业经济效益和社会影响力。 2.2工程资料编制依据 2.2.1、工程投标文件、工程承包合同 2.2.2、北京市地方性标准《建设工程监理规程》DBJ01-41-2002 2.2.3、北京市地方性标准《建筑工程资料管理规程》DB11/T695-2009 2.2.4、《建筑工程施工质量验收统一标准》GB50300－2002 2.2.5、工程设计图纸、图纸会审记录。 2.2.6、工程施工组织设计 3、资料编制数量及标准 3.1资料编制数量：根据《建筑工程资料管理规程》DB11/T695-2009、总公司合同约定及本项目实际需求共编制5套工程资料即：城建档案馆1套、甲方1套、监理1套、总包1套、物业1套。 3.2资料编制标准： 3.2.1、符合北京市地方性标准《建设工程监理规程》（DBJ01-41-2002）要求。 3.2.2、符合北京市地方性标准《建筑工程资料管理规程》DB11/T695-2009要求。 3.2.3、符合《建筑工程施工质量验收统一标准》GB50300－2002要求。 3.2.4、资料内容齐全、真实、字迹清楚。 3.2.5、表格使用正确，表格内容全部打印。 3.2.6、手写签字，使用黑色签字笔，签字手续齐全，资料内容交圈。 3.2.7、及时收集整理，分门别类装订、组卷 3.2.8、与施工进度同步收集资料。 4、资料收集整理要求和措施 4.1一般规定 4.1.1、分工协作，责任到人，一包到底。 4.1.2、单位工程所有技术、材料、质量、生产管理人员必须严格按本目标设计要求进行同步的资料收集整理，相互配合。交圈检查，发现问题及时解决。 4.1.3、技术资料收集整理过程中，按照分工合作、不推诿、不扯皮、与施工形象进度同步的原则进行。 4.1.4、材料合格证的收集是技术资料管理的难点，材料合格证及检测报告等文件必须为原件或盖有复印件专用章的复印件。 4.1.5、设计变更、洽商记录办理时不同专业的工程设计变更、洽商不能办理在同一份变更和洽商上，涉及图纸修改的必须注明应修改的图纸的图号，并要及时改绘在图纸上，避免施工中错项、漏项现象发生，同时为绘制竣工图创造良好条件。 4.1.6、施工日志要设专人负责从工程开工起至工程竣工止逐日填写，填写要及时且确保真实、完整、准确、清晰，杜绝写回忆录的不良现象。技术交底、隐检、预检等要求分专业随施工进度同期进行、及时收集整理，要求无虚假、无涂改，内容全面，书写工整、清楚、有条理。表格中的内容除按要求应由有关人员签署意见允许手写外，其他内容一律由计算机打印。 4.1.7、资料编号严格按《建筑工程资料管理规程》DB11/T695-2009的要求编写。 4.1.8、技术资料必须完整、真实、签字手续齐全，相互交圈，正确使用表格。 4.1.9、资料员将资料妥善保存并及时编写目录，防止丢失和损坏。 4.1.10、分包商完成资料，要求其必须及时交由总包方审核、确认、备份。 4.1.11、项目部每月进行自检。 4.2施工技术资料目录规定：采用三级目录，第一级目录：施工技术资料项目目录，贴于资料盒首页；第二级目录：本项目所包含的资料的目录；第三级目录：每个检查项目的目录。 4.3资料内容填写规定 4.3.1工程名称：所有表格中工程名称一律填写“11号宿舍楼等12项” 4.3.2施工单位名称：一律填写“北京博大经开建设有限公司” 专业分包必须填写其与合同相符的专业分包单位全称。建设单位：北京经济技术投资开发总公司设计单位：中铁第五勘察设计院集团有限公司监理单位：北京伟泽工程项目管理有限公司 5、建筑电气及智能建筑技术质量资料 5.1、本工程建筑电气及智能建筑分部及分项工程划分分部工程代号分部工程名称子分部工程代号子分部工程名称分项工程名称备注 06 建筑电气 03 供电干线电线、电缆导管和线槽敷设，电线、电缆穿管和线槽穿线 04 电气动力成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及安装，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线 05 电气照明安装成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，普通灯具安装，插座、开关、风扇安装， 07 防雷及接地安装接地装置安装，避雷引下线和变配电室接地干线敷设，建筑物等电位连接，接闪器安装 07 智能建筑 01 通信网络管路敷设、电话、网络线路敷设、设备安装单独组卷 04 火灾报警及消防联动系统管路敷设、线路敷设、消防报警及联动设备安装。单独组卷 10 智能化系统管路敷设、线路敷设、楼宇对讲设备安装单独组卷注：表中内容根据本工程实际情况编写，并未包含全部子分部、分项。编写本表参照GB50300-2002编写。 5.2、建筑电气及智能建筑施工技术资料一览表序号资料项目资料名称资料内容（根据所施工的具体情况编写）备注 1 施工技术资料表C2-2图纸会审施工前表C2-3设计变更施工中实际发生表C2-4工程洽商施工组织设计电气专业施工方案施工前审批完成施工方案冬雨季施工方案冬雨季施工前表 C2-1 技术交底防雷接地及保护接地安装等电位联接供电干线管路敷设电气动力系统管路敷设电气照明系统管路敷设智能建筑系统管路敷设电缆敷设电线敷设接闪器及防雷带安装配电箱柜安装防火封堵交底电气竖井安装交底灯具安装开关、插座、风扇安装通电试运行试验技术交底照明通电试运行试验技术交底根据施工进度计划，在分项工程施工前。 2 施工物资资料表 C4-1 材料、构配件进场检查记录 4X40镀锌扁钢镀锌制品(支架、横担、接地极、避雷用型钢等)和外线金具有出厂合格证和镀锌质量证明书。 Φ10镀锌圆钢焊条合格证 SC125、100、80、70、50、32、25、20、15钢管导管、型钢应有出厂合格证和材质证明书。 Φ20、25 PVC管接线盒、灯头盒电线、电缆、照明灯具、开关、插座、风扇及附件应有出厂合格证、“CCC”认证标志和认证证书复印件。电线、电缆还应有生产许可证。防火电缆要有消防认证开关、插座、排风扇、灯具塑料铜芯线BV2.5、4、10、25、50、150及电缆接线端子合格证、出厂检验报告、3C认证金属桥架及线槽合格证、出厂检测报告电线压线帽合格证、出厂检验报告、序号资料项目资料名称分项部位备注 2 施工物资资料表C4-1材料、构配件进场检查记录插接母线合格证、出厂检验报告、3C认证防火堵料合格证、出厂检验报告消防认证其它型材（角钢、钢板）合格证、产品质量证明表 C4-3 设备开箱检查记录低压成套配电柜低压成套配电柜、动力、照明配电箱（盘、柜）应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。动力配电箱电气照明配电箱等电位箱防雷接地测试箱随设备配套来的控制箱柜不间断电源柜弱电箱柜合格证及出厂检测报告、3C认证 3 施工记录表 C5-2 交接检查记录防雷网安装分项工程施工完成后及时完成线盒、灯头盒安装电气照明配电箱安装电气动力配电箱安装开关插座的位置标高表 C5-1 隐蔽工程检查记录等电位联接隐蔽工程施工完成后及时完成（流水段划分详见附表）。资料分系统按施工隐蔽流水段编写接地极装置埋设避雷引下线供电干线管路敷设电气动力系统管路敷设电气照明系统管路敷设消防联动系统管路敷设电话系统管路敷设计算机网络系统管路敷设对讲系统管路敷设 4 施工试验记录表C6-29电气接地电阻测试记录保护接地回填土完成后具体条件及时完成防雷接地表C6-30电气防雷接地装置隐检与平面示意防雷接地基础施工完隐蔽前表C6-31电气绝缘电阻测试记录电线、电缆线路穿线完毕,并且连接涮锡包扎完毕,按回路进行测试。序号资料项目资料名称分项部位备注 4 施工试验记录表C6-32电气器具通电安全检查录照明系统正式电通电后及时完成表C6-34建筑物照明通电试运行记录照明系统正式电通电后及时完成表C6-36漏电开关模拟试验记当记录开关正式电通电后及时完成表C6-38避雷带支架拉力测试屋顶避雷带安装完成后表C6-33电气动力设备空载试运行记录配电箱柜正式电通电后及时完成动力设备正式电通电后及时完成 5.3、建筑电气质量资料序号资料项目资料名称主要内容备注 5 检批质量验收记录 060701接地装置安装人工接地极安装随工程进度及时完成（隐蔽部分随流水段编制，其余部分每层做检查验收） 060702避雷引下线和变配电室接地干线敷设质量验收记录防雷引下线屋面防雷网 060704建筑物等电位联接地下室总等电位联接等电位联接卫生间局部等电位联接 060605电线、电缆穿管和线槽敷设供电干线管路敷设电气动力系统管路敷设电气照明系统管路敷设 060605电线、电缆穿管和线槽敷设计算机网络系统管路敷设对讲系统管路敷设有线电视系统管路敷设电话系统管路敷设消防联动系统管路敷设 006703接闪器安装质量验收记录顶层防雷系统 060503电线、电缆导管、线槽敷线质量验收记录供电干线线管配线电气动力系统线管配线电气照明系统线管配线消防联动系统线管配线 060401成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装质量验收记录电气动力配电箱安装电气照明配电箱安装 060507灯具安装质量验收记录灯具安装 060510开关、插座、风扇安装质量验收记录开关、插座、风扇安装序号资料项目资料名称主要内容备注 6 分项工程质量验收记录《分项工程质量验收记录》防雷分项检验批汇总照明配管分项检验批汇总动力配管分项检验批汇总供电干线配管分项检验批汇总线管配线分项检验批汇总灯具安装检验批汇总配电箱安装分项检验批汇总开关、插座、风扇安装分项检验批汇总线管分项检验批汇总 7 分部工程质量验收记录《分部工程质量验收记录》照明子分部分项汇总电气动力防雷接地 5.4、智能建筑质量资料序号资料项目资料名称主要内容备注 07 检验批电线、电缆穿管和线槽敷设通信网络电线、电缆穿管和线槽敷设按流水段（同隐检）办公自动化系统电线、电缆穿管和线槽敷设火灾报警及消防联动系统电线、电缆穿管和线槽敷设安全防范系统电线、电缆穿管和线槽敷设 08 分项工程质量验收记录分项工程质量验收记录通信网络电线、电缆穿管和线槽敷设检验批汇总办公自动化系统电线、电缆穿管和线槽敷设火灾报警及消防联动系统电线、电缆穿管和线槽敷设安全防范系统电线、电缆穿管和线槽敷设子分部工程质量验收记录分部工程质量验收记录由专业公司完成分项汇总 6、建筑给水排水及采暖工程资料 6.1建筑给水排水及采暖工程分部及分项工程划分分部工程代号分部工程名称子分部工程代号子分部工程名称分项工程名称备注 05 建筑给水排水及采暖 01 室内给水系统给水管道及配件安装，室内消火栓系统安装，给水设备安装，管道防腐、绝热 02 室内排水系统排水管道及配件安装，雨水管道及配件安装 03 室内热水系统管道及配件安装 04 卫生器安装卫生器具安装、卫生器具给水配件安装、卫生器具排水管道安装、 05 室内采暖系统管道及配件安装、辅助设备及散热器安装、系统水压试验及调试、给排水及采暖工程保温，防腐和保温 06 室外给水管网给水管道安装、消防水泵接合器及室外消火栓安装、管沟及井室 07 室外排水管网排水管道安装、排水管沟及井池 08 室外供热管网管道及配件安装、系统水压试验及调试、给排水及采暖工程保温 09 建筑中水系统及游泳池系统建筑中水系统管道安装注：表中内容根据本工程实际情况编写，并未包含全部子分部、分项。编写本表参照GB50300-2002编写 6.2、建筑给水排水及采暖施工技术资料一览表序号资料项目资料名称资料内容（根据所施工的具体情况编写）备注 1 施工技术资料表C2-2图纸会审给排水图纸会审记录施工前表C2-3设计变更施工中实际发生表C2-4工程洽商施工组织设计专业施工组织设计施工前审批完成施工方案冬雨季施工方案冬雨季施工前表 C2-1 技术交底 1. 预留预埋技术交底； 2. 给水管道技术交底 3. 排水管道技术交底 4. 基础挖沟安全技术交底 5. 采暖管道及散热器技术交底 6. 消防及喷淋管道技术交底 7. 卫生洁具安装技术交底 8. 给水设备安装技术交底 9. 管道防腐及绝热技术交底根据施工进度计划，在分项工程施工前。 2 施工物资资料表 C4-17 材料、构配件进场检查记录焊接钢管企业资质、合格证和质量证明书。（镀锌件有镀锌质量证明书）热镀锌钢管钢板 PP-R给水中水管道合格证、检测报告、卫生许可批件（给水）铝塑复合管合格证、检测报告、复试报告衬塑镀锌给水管及配件管材及配件应有出厂合格证和检测报告。生活饮用水供水设备及用品卫生许可批件蝶阀，闸阀，止回阀合格证、质量检验报告，卫生许可批件（给水）橡塑保温合格证、出厂检测报告、复试报告、3C认证超细玻璃棉电伴热 U-PVC排水管材及管件合格证、检测报告消防水带合格证，检测报告，3C认证暖气片合格证、检测报告、复试报告表 C4-18 设备开箱检查记录给水加压水泵，中水加压泵合格证，产品说明书，检测报告，装箱单、生活饮用水供水设备及用品卫生许可批件污水泵合格证，产品说明书，装箱单消火栓箱合格证，检测报告，强制性认证，产品说明书，装箱单消防水泵消火栓枪头水表、压力表合格证，检测报告，计量检测证明书，说明书坐便器合格证，检测报告，装箱单，产品说明书，环境检测报告柱式洗脸盆水龙头（包含配件）合格证，检测报告，产品说明书，生活饮用水供水设备及用品卫生许可批件表C4-19 设备及管道附件试验记录阀门每批（同牌号、同批号、同规格）数量的10%且不少于1个，主干管起切断作用的闭路阀门全数检查序号资料项目资料名称资料内容（根据所施工的具体情况编写）备注 3 施工记录表C5-1 隐蔽工程检查记录刚性防水套管分区分系统分层完成管道井给水，中水，采暖干管道分区分系统每9层进行报验排水管道安装分区分系统每9层进行报验室内给水、中水支管安装分区分系统分层进行报验室内采暖支管安装分区分系统分层进行报验管道保温分区分系统每9层进行报验 4 施工试验记录表C6-91设备单机试运转记录给水水泵逐台进行污水泵中水泵消防水泵表C6-92系统试运转调试记录给水系统具备条件后进行中水系统采暖系统 C6-15灌（满）水试验记录室内排水管道分系统完成表C6-16强度严密性试验记录给水分区分层分户完成中水分区分层分户完成采暖分区分层分户完成消防管道分系统完成表C6-17 通水试验记录室内给水分系统完成室内中水室内排水系统表C6-18冲（吹）洗试验记录表室内给水分系统完成室内中水消防管道表C6-19通球试验记录排水水平干管、主管分系统完成表C6-21消火栓试射记录屋面消火栓一个、首层消火栓两个分系统完成 6.3、建筑给水排水及采暖工程质量资料序号资料项目资料名称主要内容备注 5 检批质量验收记录 050101室内给水管道及配件安装工程检验批质量验收记录表给水管道及配件安装分流水段、分层（同隐检）中水管道及配件安装消防管道及配件安装分流水段、分层（同隐检） 050101室内采暖管道及配件安装工程检验批质量验收记录表采暖管道及配件安装分流水段、分层（同隐检）采暖辅助设备及散热器 050102室内消火栓系统安装工程检验批质量验收记录室内消火栓安装分流水段、分层（同隐检）喷淋安装分流水段、分层（同隐检） 050103给水设备安装工程检验批验收记录表给水设备安装分流水段、分层（同隐检）中水给水设备消防给水设备 050201室内排水管道及配件安装工程质量验收记录表室内排水管道及配件安装分流水段、分层（同隐检） 050202雨水管道及配件安装工程检验批质量验收表室内雨水管道安装分流水段、分层（同隐检） 050401、050402卫生器具及给水配件安装工程检验批质量验收表卫生器具分流水段、分层（同隐检） 050403卫生器具排水配件安装工程检验批质量验收表卫生器具分流水段、分层（同隐检） 6 分项工程质量验收记录《分项工程质量验收记录》给水管道接配件安装检验批汇总排水管道及配件安装采暖管道及配件安装室内消火栓系统安装管道防腐与绝热雨水管道及配件安装系统水压试验 7 子分部工程质量验收记录《子分部工程质量验收记录》室内给水系统分项工程汇总室内排水系统室内采暖系统卫生器具安装自动喷水灭火系统室内中水系统室内热水系统 7、空调与通风工程 7.1、分部及分项工程划分（注：表中内容根据本工程实际情况编写，编写本表参照GB50300-2002编写）分部工程代号分部工程名称子分部工程代号子分部工程名称分项工程名称备注 08 通风与空调 01 送排风系统风管与配件制作；部件制作；风管系统安装，空气处理设备设备安装；消音设备制作与安装；风管与设备防腐；风机安装；系统调试 02 防排烟系统风管与配件制作；部件制作；风管系统安装；防排烟风口、常闭正压风口与设备安装；风管与设备防腐；风机安装；系统调试 7.2、空调与通风工程技术资料序号资料项目资料名称资料内容（根据所施工的具体情况编写）备注 1 施工技术资料表C2-2图纸会审施工前表C2-3设计变更施工中实际发生表C2-4工程洽商施工组织设计专业施工组织设计施工前审批完成施工方案冬雨季施工方案冬雨季施工前表 C2-1 技术交底 1.孔洞预留技术交底 2.风管系统安装技术交底 3.通风机的安装技术交底根据施工进度计划，在分项工程施工前 2 施工物资资料表C4-17 材料、构配件进场检查记录镀锌钢板合格证、质量证明书、槽钢、角钢防火阀合格证、检测报告、插板阀合格证、检测报告、密闭阀合格证、检测报告、多叶调节阀合格证、检验报告、3C认证排气活门合格证、检验报告表C4-18 设备开箱检查记录风机出厂合格证，检测报告，节能复试报告消音弯头，消音器出厂合格证，质量检测报告排气扇合格证及出厂检测报告，风口合格证及出厂检测报告，表C4-19设备及管道附件试验记录阀门、风机阀门每批（同牌号、同批号、同规格）数量的10%且不少于1个，主干管起切断作用的闭路阀门全数检查，风机盘管每批（同牌号、同批号、同规格）数量的10%且不少于1个。序号资料项目资料名称分项部位备注 4 施工试验记录表C6-81风管漏光检测记录风系统分层分系统表C6-82风管漏风检测记录风管分层分系统表C6-84各房间室内风量温度测量记录系统分层分系统表C6-85管网风量平衡记录送风系统分层分系统 7.3、空调与通风工程质量资料序号资料项目资料名称主要内容备注 5 检验批质量验收记录 080101 /080201/080301/ 080401/080501风管与配件制作工程检验批质量验收记录I 送排风风管与配件制作分流水段、分层 080105 / 080405 / 080505 风管部件与消音器制作工程检验批质量验收记录表送排风管与配件制作分流水段、分层 080103/080203/080303风管系统安装工程检验批质量验收记录（送、排风、防排烟，除尘系统）I 送排风风管与配件安装分流水段、分层 080107/080207/080407/080507 通风机安装工程检验批质量验收记录表送排风分流水段、分层 080304通风与空调设备安装检验批质量验收记录（通风系统）（Ⅰ）通风系统设备安装分流水段、分层 080100 080200 080300 080400 080500 080600 080700 系统调试送排风系统调试分流水段、分层 6 分项工程质量验收记录《分项工程质量验收记录》风管制作与安装分流水段、分层检验批汇总风管系统安装部件制作与消声器安装管道的防腐与隔热风机安装系统调试 7 子分部工程质量验收记录《子分部工程质量验收记录》送排风系统分项汇总防排烟系统 8、工程资料管理 8.1、工程物资进场后，进行检查（外观、数量及质量证明文件）并根据具体情况（合同、规范、施工方案等要求）预先与物资供应单位协商确定，附出厂合格证、商检证、进场复试报告等资料，如热镀锌钢管需具备有镀锌质量证明书，特殊设备及材料（消防设备、消防产品等）除具有产品合格证外，还应具有相关的管理部门出具的认定证明和相关法定检测单位的检验证明，产品质量证明文件尽可能保存原件，如为复印件，应注明原件存放处，经办人姓名，经办日期。隐蔽工程检查是保证工程质量与安全的重要过程控制检查记录，未经隐蔽工程验收或验收不合格的工程，不得进行下道工序的施工。隐蔽工程施工完毕后，由专业工长填写隐蔽工程检查记录表，由项目技术负责人组织监理单位，施工单位质检，共同进行质量验收。施工完成，施工单位自检合格后，由专业质量检查员填报《检验批质量验收记录》施工试验记录是根据设计要求和规范规定进行试验，记录原始数据和计算结果，并得出试验结论的资料统称。建筑给水排水及采暖、通风与空调试验记录有设备单机试运转记录、系统试调试记录，灌（满）试验记录，强度严密性试验记录，通水试验记录，吹（冲）洗试验记录等分项工程完成（即分项工程所包含的检验批均已完工）施工单位自检合格后，应填报《分项工程质量验收记录表》。分项工程质量验收应有监理工程师（建设单位项目专业技术负责人）组织项目专业技术负责人等进行验收并签认。分部：分部（子分部）工程完成，施工单位自检合格后，应填报《分部（子分部）工程质量验收记录表》和《分项/分部工程施工报验表》。分部（子分部）工程由总监理工程师（建设单位项目负责人）组织有关设计单位及施工单位项目负责人和技术、质量负责人等共同验收并签认。 8.2、施工资料必须真实的反应工程竣工后的实际情况，具有长久和长期保存价值的文件材料必须完整、准确、系统。要求资料必须与工程同步进行，应保证字迹清晰，签字、盖章手续齐全，资料的照片应图像清晰，文字内容准确。资料文件装专用资料盒，按专业系统随施工进度分类编目，交档案馆之前应制作目录表方便查阅。归档文件必须完整、准确、系统，能够反映工程建设活动的全过程。归档的文件必须经过分类整理，并应组成符合要求的案卷。附表：隐蔽资料流水段划分：分区轴线位置段分段轴线位置地下车库 Ⅰ段 1-9/A1-H1 Ⅱ段 9-16/A1-H1 Ⅲ段 1-9/S-Y Ⅳ段 9-16/S-Y Ⅴ段 1-5/L-S Ⅵ段 5-13/F-S Ⅶ段 1-12/A-L 11~12#楼 Ⅰ段 1-7/A-U Ⅱ段 7-12/A-U 13~17#楼 Ⅰ段 1-7/A-F Ⅱ段 7-13/A-F 18＃楼 Ⅰ段 1-5/A-D Ⅱ段 5-9/A-D Ⅲ段 9-14/A-D Ⅳ段 14-18/A-D E14地块东区配套宿舍项目部项目机电施工资料目标设计方案博大建设工程名称 11号宿舍楼等12项编制单位；北京博大经开建设有限公司E14项目部编制日期： 2011年10月25日
