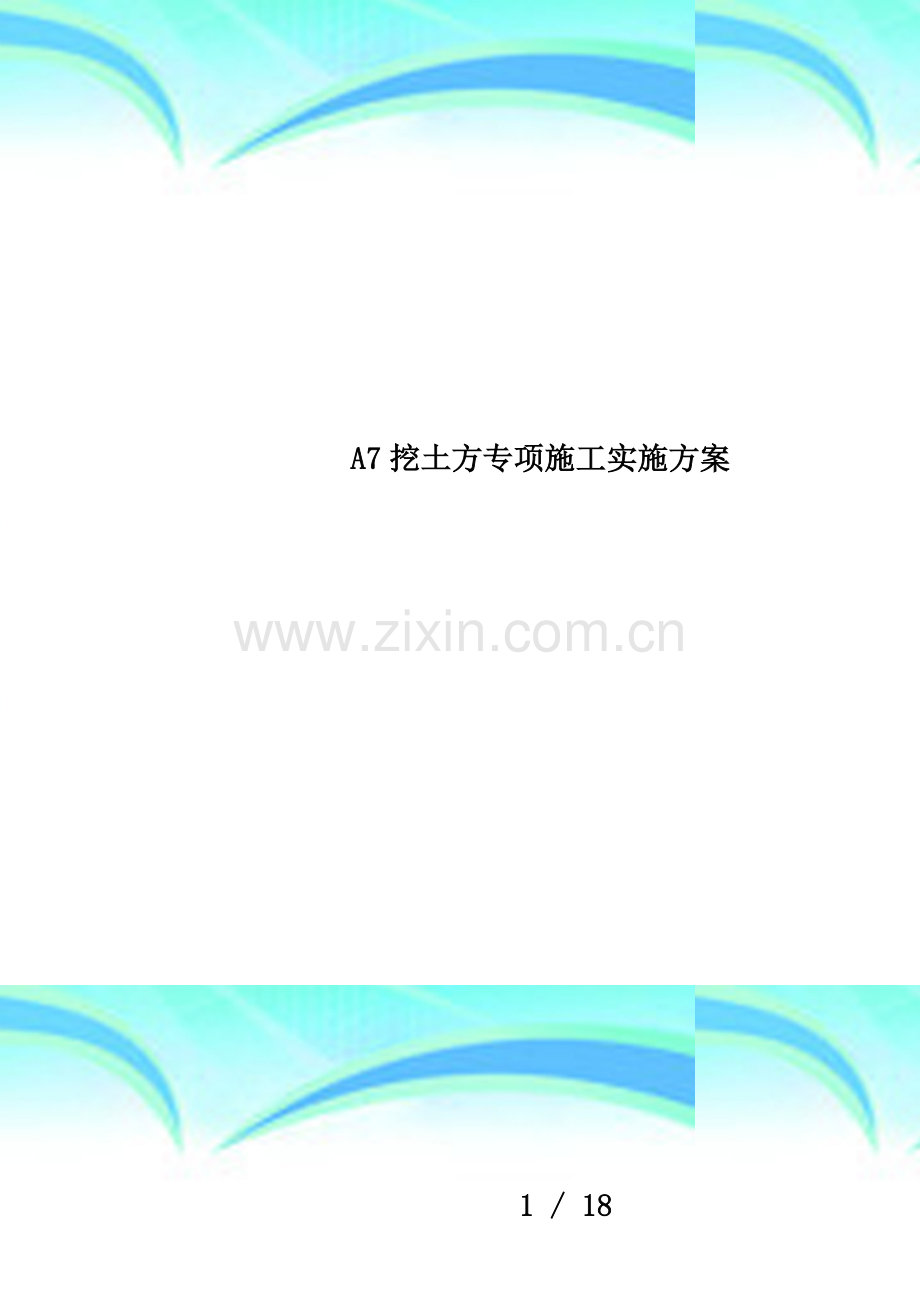

A7挖土方专项施工实施方案.docx

A7挖土方专项施工实施方案

18 / 18

———————————————————————————————— 作者：
———————————————————————————————— 日期：

个人收集整理，勿做商业用途
第一章、综合说明

一、工程概况
本工程±0.000相当于绝对标高208.65m，建筑结构形式为剪力墙结构，合理使用年限50年，抗震设防烈度为7度。
序号
项 目
内 容
1
工程名称
新星宇·和源A区A7#工程
2
工程地址
高新区102国道以北，永新路以南，富裕河以东
3
建设单位
长春新星宇房地产开发有限责任公司
4
设计单位
吉林省关东建筑设计院有限责任公司
5
施工单位
长春市新星宇建筑安装有限责任公司
6
监理单位
吉林省宏锐工程建设监理有限责任公司
7
质量监督单位
长春市高新南区质监站
8
工程规模
13366.31㎡
9
建筑层数
地上21层
10
建筑层高
标准层2.8 m

建筑高度
59.84m

二、 设计文件
（1）新星宇·和源A区A7#总平面图
（2）新星宇·和源A区A7#桩位详图
（3）新星宇·和源A区A7#基础平面图

第二章、施工准备工作计划
一、设计依据
序号
资料名称
文件编号
备注
1
《工程测量规范》
GB 50026--2007

2
《建筑地基处理技术规范》
JGJ 79--2002

3
《建筑桩基技术规范》
JGJ 94--2008

4
《建筑工程冬期施工规程》
JGJ104-97

5
《建筑工程施工质量验收统一标准》
GB 50300-2001

6
《建筑地基基础工程施工质量验收规范》
GB 50202--2002

7
《建筑施工安全检查标准》
JGJ 59-99

8
《建筑机械使用安全技术规程》
JGJ 33-2001

9
《施工现场临时用电安全技术规程》
JGJ 46-88

10
《建筑基桩检测技术规范》
DB29-38-2002

11
《房屋建筑工程施工组织设计编制标准》
DB/T29-115-2004 （J10500-2005）

12
建筑基坑支护技术规程
JGJ120-99

13
建筑施工现场环境与卫生标准
JGJ146－2004

二、工程前期主要施工准备工作明细表
序号
施工准备工作内容
负责单位
涉及单位
1
机械进场安排
项目经理部
机械分公司
2
周转料小型机械准备
项目经理部
相关租赁公司
3
主要物资采购计划
项目经理部
公司物资部
4
施工队进场教育
及专业工种培训
项目经理部
公司人劳教科
5
图纸会审
建设单位
设计单位、监理单位、项目部

三、准备工作
2.3．1技术性准备工作
2.3.1.1开工前技术准备计划
（1） 项目总工组织技术工程部人员认真审阅图纸，及时发现图纸中可能存在的问题，做好设计交底准备工作。
（2） 项目总工组织技术工程部人员认真审阅图纸，购置相关施工规范、图籍，并认真学习。
（3） 项目总工组织技术工程部人员认真审阅图纸，确定施工过程中可能遇到的重点、难点、新材料、新工艺，并查询相关资料，做好施工预控。
（4）项目总工组织技术工程部人员认真审阅图纸，确定施工过程中可能出现的安全、质量通病，做好施工预控。
（5）检查图纸和资料是否齐全，核对平面定位和标高，检查图纸相互之间有无错误和矛盾之处。
（6）查阅地质勘察报告，搞清土层性状及场地内水文地质情况。
（7）提前制定基坑降水开挖施工方案，绘制基坑土方开挖图，确定开挖路线、顺序、出土路线等。
（8）施工场地内永久控制点及开挖边线，经监理单位，长春市规划局验收合格，并办理完预检手续。
（9）基坑降水已降至开挖面以下0.5m。
（10）编制施工技术交底和安全技术交底，并对施工班组进行培训
（11）基坑开挖用防洪抢险物资已准备齐全。
（12）设计单位要求承载力检测桩，已进行检测并合格
2.3.1.2 高程引测与建筑物定位
（1）土方开挖前做好工程的定位测量、高程点引测及待施工程施工放线工作。
（2）基坑观测控制点布控完毕，已开始进行监测
2.3.2 施工现场准备计划
2.3.2.1 施工场地临时设施布置及临时用地计划
（1） 进场后提前对施工场地进行平整并做好排水坡度、对于一些存在排水困难的部位埋设排水管，保证施工现场的雨水能够顺利排出。
（2） 施工道路进行处理，保证道路畅通。
（3） 职工生活区、办公区、民工生活区分别单独规划，确保于施工现场能够有效隔离，做到办公、施工、休息有序分开。
（4）基坑开挖前需在开挖区域修筑施工便道。
（5）土方开挖前，根据施工方案要求，由打桩和降水方将施工区域内的地上、地下障碍物清除和处理完毕，做好排水工作。
（6）施工机械进入现场所经过的道路、卸车设施等，已经过考察。
（7）夜间施工时，应有足够的照明设施，在危险地段设置明显标志，合理安排开挖顺序，防止错挖或超挖。
（8）土方开挖时准备存土场，以便储存回填时所需土方。
2.3.2.2地下管线、地上设施、周围建筑物保护措施
（1） 经过实地考察和咨询相关部门，施工现场没有地下管线。我方在施工前将在施工现场再次挖探沟进行核实，如发现存在地下管线，将现进行改移或废弃后再进行桩基施工。
（2） 施工现场距附近的建筑物较远，施工过程中不会对周围的建筑物产生不利影响。
2.3.3.3 施工用电及现场照明计划
（1） 临时用电规划
为了满足现场用电，同时考虑配电的经济性和合理性，本工程现场临时用电采取放射式多路主干线送至各施工现场用电区域，然后在每个供电区域内再分块构成配电网络。
（2）配电线路形式选择
土方开挖时施工现场用电量较小，负荷分散，但某些局部却相对集中，为满足各配电线路故障互不影响，同时又考虑供电的可靠性和维修方便，本工程临时用电配电线路采用放射式多路主干线送至各用电区域，然后在每个供电区域内再分块构成环形配电网络。
（3）基本保护系统的接线方式
按照JGJ46-2005《施工现场临时用电安全技术规范》的规定，施工现场总配电箱采用具有专用保护零线的TN-S接零保护系统，即三相五线制，并且在专用户线上做不少于三处重复接地。本工程施工现场临时用电配电系统采取在总配电柜、各路主配电箱处分别设置重复接地装置。
（4） 配电箱和开关箱设计
配电箱、开关箱的设计依据JGJ46-2005《施工现场临时用电安全技术规范》及J11154-2008《长春市建设工程施工现场临时用电配电箱安全技术标准》等电气安全、技术标准。
开关箱的电器设置和接线与分配电箱的电器配置和接线以及配电线路相适应，设置漏电保护器，动作电流不大于30mA，动作时间不大于0.1S。
（5） 接地与接地装置设计
依据JGJ46-2005《施工现场临时用电安全技术规范》规定该现场采用中性点直接接地的TN-S接零保护系统。
1） 重复接地装置
本工程临时用电配电系统在配电总柜、各主配电箱处分别设置重复接地装置，重复接地装置采用L40×4镀锌扁钢。
2） 接地电阻
依据JGJ46-2005《施工现场临时用电安全技术规范》规定，接地电阻值不大于4欧姆。

第三章、施工方案及主要施工方法
一、测量放线
3.1.1 坐标及水准点校测
根据长春市规划部门和测绘院提供的坐标依据和水准点，我方在拿到控制点的数据后将提前进行校测，并将校核数据制成测绘成果表。
3.1.2 测量总体要求
施工前先检验校正测量仪器；同时要认真阅读规划、设计图纸和有关技术资料，仔细核对各部分的尺寸和标高；施测过程中，按有关规范要求，确保施测精度，不达到精度要求的必须重测；要特别注意施测试的安全防护工作，以免发生工伤事故或损坏测量仪器工具；对测量的标志做永久性地保护，以免丢失或遭碰撞移位。
3.1.3 精度控制要求
根据工程特点及《建筑物工程施工测量规程》（DBJ01-21-95）测量精度要求如下：
（1） 工程定位：定位轴线偏差控制在3mm以内。
（2） 楼层轴线测设：楼层轴线测设偏差控制在2mm以内。
（3） 高程测设：偏差控制在2mm以内。
（4） 大角垂直：偏差控制在3mm以内。
3.1.4 定位与高程控制
（1） 测量定位方案
根据根据长春市规划部门和测绘院提供的测量控制点，我方将结合施工图纸做出测量控制网，并按放线操作过程填写定位放线记录。
（2） 高程控制
根据长春市规划部门和测绘院给出的水准点，建立施工现场的水准控制点，根据施工场地平面布置图，利用原有建筑进行测设。
（3） 定位桩的设置方案
定位桩规格采用5cm×5cm×50cm的木桩，护桩采用砖及砂浆将其加固成40cm×40cm见方高15cm的墩。围栏采用直径48mm的钢管，刷红白相间的油漆，并在围栏上做标识，围栏尺寸为50cm×50cm×50cm。
3.1.5 验线制度
（1）本工程成立以工程负责人为组长，放线员为负责人，土建工长、技术员配合的放线制度。
（2）每进行完一次施工放线工作后我方将派专门的验线员先行进行复测，复测合格后报现场监理进行验线。
3.1.6 仪器及附件的配备和人员组成
（1） 测量仪器配备
经纬仪
1台
铅笔刀
10把
水准仪
1台
红铅笔
400只
50m钢尺
2把
重锤
2根
5m塔尺
4根
工具袋
2个
计算器
4个

（2） 测量人员配备
设置专业测量负责人一名，专业验线员一名，测工3名。
3.2基坑排水
（1）在基坑的东、西两侧埋设排水管，以收集降水过程中抽取的地下水，并通过场区内整体管线统一排放。
（2）坑底出现明水时通过开挖明渠，并通过提升泵排至排水管道。
二、 基坑开挖
3.2.1基坑整体开挖方法
基坑开挖至距基底标高1200mm左右时，挖掘机下至基坑内清理桩间土及承台土方，清理至距基底标高300mm，停止机械开挖，进行人工清理。人工清理完毕后垫层施工及时穿插。（立面开挖形势如图所示）。
3.2.2 基底承台开挖开挖施工方法
基坑内承台随土方开挖同时进行，基坑底留置300mm工作面，最后由人工清除，具体开挖形式如下：
（1）在基坑开挖至基础底板设计底标高上1.5米左右，放设出承台位置线，而后进行承台大面积土方开挖。
（2）大面积土方开挖完毕后，用白灰线撒出基坑内部混凝土灌注桩桩位，随即进行桩间土清理、桩头剔凿工程施工。（具体方法见下图

三、 桩头处理
（1）在土方开挖到设计标高后进行桩头处理，将高出设计标高的桩头及顶部浮浆剔除。
（2）桩头剔除前先进行标高放线，并在桩上四周划好剔凿位置，先用切割机切出一道10mm深的缝，再用机械进行顶部破碎。
（3）桩头需剔除部分高于1000mm的，须塔吊配合进行剔除，防止桩头突然倾倒伤人。
（4）剔除的桩头通过塔吊运至基槽边，由运土车运走。

第四章、施工保障措施
一、 施工进度计划动态管理及保证措施
（1）土方开挖前对工程所需机械设备进行充足的准备，对配置的施工机械进行全面的检查确保性能良好。
（2）为保证施工机械在施工过程中运行的可靠性，项目加强管理协调，加强对设备的维修保养，对机械零部件的采购储存，对挖掘机、自卸汽车等重点机械落实定期检查制度，为保证设备运行状态良好，现场备齐两套常用设备配件，现场长驻一个维修小组，确保发生故障在2小时内修复。
二、土方外运速度保证措施
（1）出口有一人对进出场车辆进行统一指挥，以防止在门口出现拥堵而影响土方外运速度。
（2）尽量使空车停在坑中，待一辆车装满土方开离后，下一辆空车立即就位装土；
（3）挖掘机和自卸汽车定期应进行全面检查，确保土方施工时的正常使用；
（4）随时保持进出口坡道的完好和畅通,运土沿途和卸土区，设专人巡回检查，及时疏通障碍。
三、土方正常施工保障措施
（1）噪音控制：夜间施工时运土车辆启动时启用小油门，经过工人休息区时严禁鸣笛；加强对职工的教育，严禁大声喧哗。
（2）光污染控制：夜间施工时要注意控制施工车辆车灯，以防造成对其它施工现场的影响。

第五章、主要技术组织措施
一、 质量保证措施
5.1.1 预防边坡塌方措施
（1）好地面排水措施，避免在影响边坡稳定的范围内积水，造成边坡塌方。
（2）土方开挖自上而下分段分层、依次进行，随时做成一定的坡势，以利泄水，避免先挖坡脚，造成坡体失稳。
（3）基坑随深度的加深，密切注意观察所有降水设备的运行情况，及时排除故障，确保基坑呈现无水状态下作业，若有局部湿土或地面水及排出水局部影响，采用设置排水明沟及集水坑，迅速用泵排除积水，使基坑始终处于无水状态。
（4）土方开挖过程中和结构施工过程中严禁载重车辆延北侧基槽外侧的道路行驶，防止压塌边坡。
5.1.2 预防边坡超挖措施
土方开挖前将分层层厚、位置、分段长度、作业面开挖顺序向施工人员作书面技术交底，现场作出明显的标记，使施工人员心中有数，以控制挖土深度、长度，严禁超挖。
5.1.3 预防边坡滑坡措施
（1）加强地质勘察和调查研究，注意地形、地貌、地质构造、滑坡迹象及地表、地下水流向和分布。
（2）施工中尽量避免在坡脚处取土、在坡体上弃土或堆放材料。
（3）发现滑坡裂缝，应及时填平夯实；沟渠开裂渗水，要及时修复。
按照ISO-9001标准及集团公司质量体系要求建立项目经理部的质量保证体系。明确项目施工全过程中应进行质量监控的环节和检测点，制定具体监控措施和检测方法。用工序质量保证工程质量，实现质量目标。
5.1.4质量管理制度
（1）成立质量保证管理组织机构
成立以项目经理为组长，工长为副组长，项目部各相关岗位、各专业作业队长为成员的质量管理组织机构，具体负责工程质量管理的实施。把工程质量管理摆到施工生产的首位，明确各级管理职责，管生产必须管质量，建立严格的考核制度，将经济效益与质量挂钩。
（2） 建立质量保证管理制度
施工中严格按照质量体系认证的要求科学组织施工，建立和落实各项质量管理规章制度，使施工作业标准化，对施工质量和工程创优提供坚强保障。
（3） 坚持持证上岗制度
按照国家、地方政府有关文件要求，主要工序、工种的上岗人员均要经资质等级部门专业考核持证上岗，实行全体施工人员挂牌上岗制度，明确各级管理和施工人员的责任，加强施工管理，保证工程施工质量。
（4）质量事故申报制度
按照甲方有关质量事故的处理规定和集团公司质量认证中关于“不合格品控制程序”的有关要求制定项目部质量事故申报制度。若施工中发现不合格品，由项目安质检人员填写不合格品通知单，通知项目经理、技术负责人及按照不合格品评审职权上报负责部门形成不合格品评审处置报告，同时上报业主、监理等。根据业主审批的不合格品处置报告由项目经理负责处置方案的实施。
二、材料准备
材料部门在进入施工前做好所需各项材料的准备工作，材料进场后做好各项材料的验收、保管、发放工作。各项冬施材料需用情况如下表所示，现场施工中如遇其它所需材料，向材料部门提出计划后另行购置。
土方工程材料计划表
序号
材料
单位
数量
备注
1
铁锹
把
20
清除碎土
2
扫帚
把
20
清除碎土
三、 现场文明施工管理措施
（1） 施工现场要严格执行分片包干和个人岗位责任制，做到整个现场清洁、整齐、文明。
（2） 施工现场道路和场地必须平整、坚实，并有排水措施。道路畅通，不得尘土飞扬。
（3） 各种材料及构件应按要求，分类码放整齐，合理保管。
（4） 工人作业点必须保证活完料净，场地清洁整齐。
（5） 制定现场工程成品保护措施，不得有可磕碰和损坏现象。
（6） 厕所卫生要有专人保洁；办公室、生活区保持整洁卫生；生活垃圾定点集中，及时清理。
（7） 食堂内外整洁卫生，严格执行《食品卫生法》，坚持“三证”上岗制，职工饮水卫生，确保现场开水供应。
四、现场安全施工保证措施
（1） 贯彻国家与地方有关法规，建立项目部安全责任制及相关管理办法。
（2） 与分包签定安全责任协议书。安全生产的教育与培训计划的制定，未经培训人员，严禁进入现场操作，特殊工种必须持证上岗。设备操作应严格执行三定制度（定机、定人、定岗位）和操作规程，其他人员不得乱动。
（3） 进入施工现场的人员不准光脚、穿拖鞋、穿高跟鞋，必须戴好安全帽，并且要系好安全帽的下颚带，上下基坑要走人行安全通道。
（4） 施工现场一切安全防护设施，不准擅自拆改或做它用。
（5） 非本工种职工严禁乱摸，乱动各类机械，电器设备。
（6） 进入现场禁止打闹，严禁酒后操作，防止发生意外。
（7） 土方开挖前，确保施工现场明、暗设置物（电线、地下电缆、管道、坑道等）的地点和走向，并采用明显标记表示，严禁在离电缆1m距离以内的作业。
（8）按照现场安全防护要求在基坑的周围搭设安全保护栏杆，避免人员坠落坑中。施工中禁止向基坑内投掷物品，以免砸伤槽底施工人员。
（9）挖土时应按安全技术交底要求放坡、堆土，严禁在机身下方掏空，履带或轮胎应与沟槽边保持1.5m以上的安全距离，不得用铲斗吊运物料。
（10）装车作业时，应待运输车辆停稳后进行，铲斗应尽量放低，并不得砸撞车辆，严禁车箱有人。在铲斗需从汽车驾驶室顶上越过时，驾驶室内严禁有人。
（11）运输作业要遵守交通规则，不得超载和超速。车辆在工地倒车时，应设专人查看车后，再鸣笛倒车。挖土装卸作业必须设专人指挥车辆。
（13）在施工中遇到下列情况之一时应立即停工，待符合安全条件后方可继续施工：
1）挖土区土体不稳定，有发生坍塌危险时；
2）气候突变，发生暴雨、水位暴涨时；
3）地面翻浆冒泥，出现陷车或因雨发生坡道打滑时；
4）工作面净空不足以保证安全作业时
5）施工标志、防护设施损坏失效时。
（13）已挖完的基槽，在雨后要仔细观察土壤情况，如发现有裂缝、鼓包、滑动等现象，要及时排除险情后方可施工。
（14）土方开挖过程中对塔吊基桩位置进行明确交底，当开挖至塔吊基桩位置时安排专职人员指挥此部位土方工程施工，严禁挖掘机碰撞塔吊基桩。
（15）土方开挖至安装支撑下端点平面-500mm后，在安装支撑前塔吊不得吊重或空载回转运动。
五、施工现场维护措施
（1） 贯彻国家与地方有关法规，建立项目部消防责任制。
（2） 工人生活区非经批准不得使用电热器。
（3） 现场严禁吸烟，动用明火前必须经检查，开用火证方可操作。
（4） 现场的临时设施支搭禁止使用易燃物，支搭木板房要符合建委“标准”要求，并经消防部门审查。
（5） 工地禁止留宿非本工地人员，会客和洽谈业务人员要经门卫允许。
（6） 工地消防道路要保持畅通，消火栓禁止被埋压，圈占，高层建筑及时安装临时消防水管。
（7） 工地的办公室，宿舍，更衣室必须人走关门上锁，财务室等要害部门要安装防撬锁。
（8） 职工携物外出和开出车辆必须凭出门条经门卫查验，方可放行。
六、 施工现场环境保护措施
（1） 贯彻国家、地方有关法规，建立责任制。
（2） 清理施工垃圾要搭设封闭式垃圾通道或用容器吊运。
（3） 硬化道路地面定时洒水降尘，设专人冲洗带泥土的外出汽车车轮。在出口处设冲洗池和沉淀池，每量车出去前进行清洗。
（4） 存放水泥、砂石、土方要堆放整齐严密遮盖，防止风吹扬尘。
（5） 为避免运土车发生遗洒，在现场搭设拍土架，将运土车上的土拍实，并盖上苫布。
（6） 严格控制强噪声作业时间，每日23时至次日5时，禁止强噪声施工，施工采用低噪声振捣器。
（7）所有进出现场的运输车辆，必须车状良好，尾气排放符合长春市交通管理部门的规定。
（8）土方运输时要严密遮盖，防止遗洒。严禁超载运输，对意外原因产生的遗撒及时处理。
七、 成品保护措施
（1） 挖掘机在土方开挖作业时严禁直接接触混凝土灌注桩，防止对工程桩的扰动和破坏，桩头上面的附土人工进行清除。个别桩间间距较小的部位采用小型号的挖掘机进行挖土作业。
（2）土方分层阶梯形进行开挖，防止混凝土灌注桩的单侧土方侧压力过度集中，避免灌注桩因土方侧压发生倾斜。
（3）土方开挖至距基底300mm时人工进行清土，防止机械扰动原土层。
（4）土方开挖完毕在进行混凝土垫层施工以前用防火草帘进行覆盖保温，防止原土层受冻。
（5）土方开挖后尽快进行混凝土垫层施工，混凝土垫层浇筑后马上覆盖一层塑料薄膜，并上盖防火草帘进行覆盖保温，防止混凝土垫层受冻。
八、应急措施及注意事项
（1）预防措施
综合考虑工程与水文地质及边坡支护条件、开挖深度、进行降排水，视周边环境对边坡位移的要求、边坡坡顶荷载、施工季节、支护结构使用期限等因素，因地制宜，因时制宜，合理设计，精心施工，严格监控。
（2）应急措施
1）在基坑开挖期间，设专人检查基坑稳定，发现问题及时上报有关施工负责人员，便于及时处理。
2）在施工中如发现局部边坡位移较大，须立即停止开挖，通知围护单位做好加固或加锚杆处理，进行边坡喷砼，待稳定后继续开挖。
3）如施工过程中发现水量过大，及时增设井点处理。
（3）注意事项
1）坑边不准堆积弃土，不准堆放建筑材料、存放机械、水泥罐及行车，基坑边外部荷载不得大于15kpa。
2）坑边不得常有流水，防止渗水进入基坑及冲刷边坡，降低边坡稳定。

第六章、基坑土方挖运效率设计计算书
一、每台挖土机台班生产能力
QC=3600EKhTmη/txKp
式中:
QC---每台挖土机台班生产能力,m3/台班
E---挖土机铲斗容积,1.60 m3,
Tx---挖土机铲斗循环时间,30s
Kh----挖土机铲斗满斗系数，1.00
Kp-----土方在铲斗中松散系数,1.20
Tm---挖土机台班工作时间,8h,
η----挖土机时间利用系数,0.80
经计算, QC=1024（根据实际情况取QC=1000）
二、 运土车辆数量
（1）每辆运土车台班运输能力
运土车有效载土量按下式计算
Qx=nEKh/ Kp
式中:
Qx—运土车有效装载量，m3,
n----每车装土斗数，8斗
E---挖土机铲斗容积,1.60 m3,
Kh----挖土机铲斗满斗系数，1.00
Kp-----土方在铲斗中松散系数,1.20
经计算, Qx=10.67
（2）每装满一车所需时间按下式计算：
Te=(ntx+tr)/60
式中:
Te----每车装土时间，min
n----每车装土斗数，8斗
tx----挖土机铲斗循环时间,30s
tr----运土车辆入换时间，60s
经计算Te=5 min
（3）运土车台班运输能力按下式计算：
A=480 QxKz/T
式中:

A---运土车台班运输能力，m3,
T---运土车周转一次时间，min
T= Te+Ty+Tp+Tt=5+60+2+5=42 min
Te----每车装土时间，5min
Ty----运土车往返一次运行时间，30min
Ty=2L×60/V=2×5×60/20=30 min
L---平均运距，5Km
V----汽车平均运行速度，20 Km/h
Tp---卸载时间，2.00 min
Tt----调停时间，5.00 min
Qx----运土车有效装载量，（10.67m3）
Kz----运土车作业时间利用系数，0.90
经计算，A=109.0 m3
（4）每台挖土机每台班配备的运土车辆数量
N= QCK3/AK4
式中:
N-----每台挖土机每台班配备运土车数量
QC---每台挖土机台班生产能力,m3
K3----均衡系数，0.80
A----运土车台班运输能力，109.0m3
K4----自卸汽车出车率，1.00
经计算N=8
