二盘区采区供电设计指导书
一、 课题名称:二盘区采区供电设计
二、 课题概述:
(一) 采区巷道布置及开采方法
1、采区设计、采区巷道布置情况：
2、 巷道概括及用途:
3、采煤工艺
4、运输设备及运输方式
5、设备配置
(二) 设计过程与步骤
三、井下供电所需参考资料
《煤矿安全规程》、《煤矿电工手册》、《煤矿井下供电技术规定》、
《煤矿常用机电设备选型设计实用手册》、《矿井低压电网短路保护装置整定细则》、《煤矿井下检漏继电器安装、运行、维护与检修细则》、《中国煤炭工业产品大全》、《矿井保护接地装置安装、检查、测定工作细则》及各类供电教材.
四、 设计要求：
1、 编写二盘区采区供电计算说明书
2、 绘制采区电所设备布置图（2#图纸）
3、 绘制二盘区采区变电所供电系统图（1#图纸）
4、 绘制8109综采工作面设备供电系统图（1＃图纸）

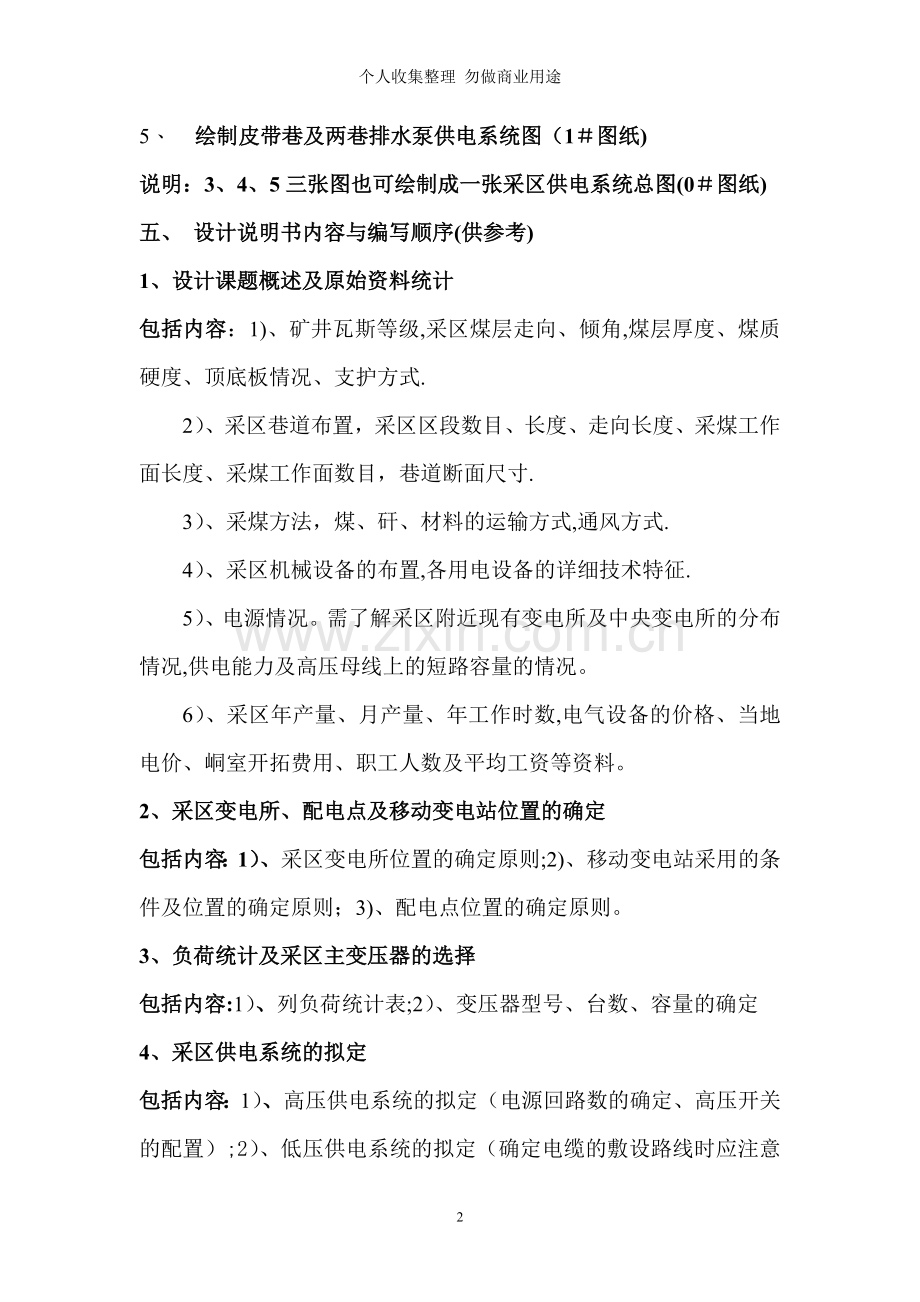

5、 绘制皮带巷及两巷排水泵供电系统图（1＃图纸)
说明：3、4、5三张图也可绘制成一张采区供电系统总图(0＃图纸)
五、 设计说明书内容与编写顺序(供参考)
1、设计课题概述及原始资料统计
包括内容：1)、矿井瓦斯等级,采区煤层走向、倾角,煤层厚度、煤质硬度、顶底板情况、支护方式.
2）、采区巷道布置，采区区段数目、长度、走向长度、采煤工作面长度、采煤工作面数目，巷道断面尺寸.
3）、采煤方法，煤、矸、材料的运输方式,通风方式.
4）、采区机械设备的布置,各用电设备的详细技术特征.
5）、电源情况。需了解采区附近现有变电所及中央变电所的分布情况,供电能力及高压母线上的短路容量的情况。
6）、采区年产量、月产量、年工作时数,电气设备的价格、当地电价、峒室开拓费用、职工人数及平均工资等资料。
2、采区变电所、配电点及移动变电站位置的确定
包括内容：1）、采区变电所位置的确定原则;2)、移动变电站采用的条件及位置的确定原则；3)、配电点位置的确定原则。
3、负荷统计及采区主变压器的选择
包括内容:1）、列负荷统计表;2）、变压器型号、台数、容量的确定
4、采区供电系统的拟定
包括内容：1）、高压供电系统的拟定（电源回路数的确定、高压开关的配置）;2）、低压供电系统的拟定（确定电缆的敷设路线时应注意的事项、具体拟定供电系统时应考虑哪些原则）
5、供电电缆的选择
包括内容：1）、低压电缆的选择：.低压电缆型号、芯数和长度的确定；低压电缆主芯线截面的选择及校验。
2)、高压电缆的选择：.高压电缆型号、芯数和长度的确定；高压电缆主芯线截面的选择及校验。
6、短路电流的计算
包括内容：1）、井下高压电网的短路电流的计算，其计算方法参考《工矿企业供电》第三章.最后将短路计算结果用表格列出
2）、井下低压电网短路电流的计算：
（1）计算特点
A、由于低压电缆电阻值相对电抗值较大，所以电阻一般不允许忽略。
B、母线、电流互感器一次线圈、自动馈电开关的过流线圈、开关触点接触电阻,均可忽略不计.
C、电缆线路中的电容可不考虑。
D、一般采用有名值法计算。对于千伏级低压电网，高压侧阻抗一般不应忽略。
（2)计算方法
A、绘制短路计算图
B、公式法计算短路电流
C、用查表法计算两相短路电流
7、开关电器设备的选择
内容包括：1）高压配电装置的选择(一、二次方案的确定；电气参数的选择）2）采区低压控制电气的选择
8、保护装置的整定计算
包括内容：1）高压配电装置过流保护装置的整定.
2)采区低压开关过流保护的整定
9、采区保护接地方式
包括内容：1）、井下保护接地系统的装设原则;2）、保护接地系统应遵循的原则3）、对保护接地装置的要求4)、保护接地装置的安装和链接5）对接地电阻的要求和降阻措施
10、采区照明
井下照明设备的选择及供电
11、供电系统实施注意事项
遵守《煤矿安全规程》、《电力安全工作规程》相关规定.
六、设计总结：说明对毕业设计的体会与认识，设计成果是否符合要求及可能改进的方法.
七、致谢

7

盘区采区变电所电力负荷统计表

序号
负 荷 名 称
电 压
（KV）
设备功率
(KW）
设 备 数 量
全部 工作
设 备 容 量
全部 工作
需用
系数
cos
tg
最 大 负 荷
有功KW 无功kvar 视在KVA
备注

盘区变电所

1
综放工作面

采煤机
3。3
1815
1
1
1815
1815

前刮板机
3.3
2*750
1
1
2＊750
2*750

后刮板机
3。3
2*855
1
1
2*855
2*855

转载机
3.3
450
1
1
450
450

破碎机
3.3
400
1
1
400
400

乳化液泵
3。3
200
4
3
4＊200
3*200

喷雾泵站
3.3
132
4
3
4*132
3*132

顺槽皮带机
10
500
3
3
3*500
3＊350

其它辅助设备
0。66
485

485
285

2
机掘队

掘进机
1.14
301
1
1
301
301

皮带机
0.66
2*40
2
2
4*40
2＊40

刮板机
0.66
40
1
1
40
40

排水等负荷
0.66

50
50

局部通风机
0.66
2＊75
2
1
4*75
75

小计

2个机掘队

3
炮掘队

皮带队
0.66
2＊40
2
2
4*40
2*40

装载机
0.66
75
1
1
75
75

排水等负荷
0.66

50
50

局部通风机
0。66
2＊30
2
2
4＊30
30

小计

4
瓦斯抽放站

高压泵电机
10
450
3
2
1350
900

冷却泵
0。66
15
3
2
45
30

其它
0。66

10
10

小计

5
其它
0.66

300
300
