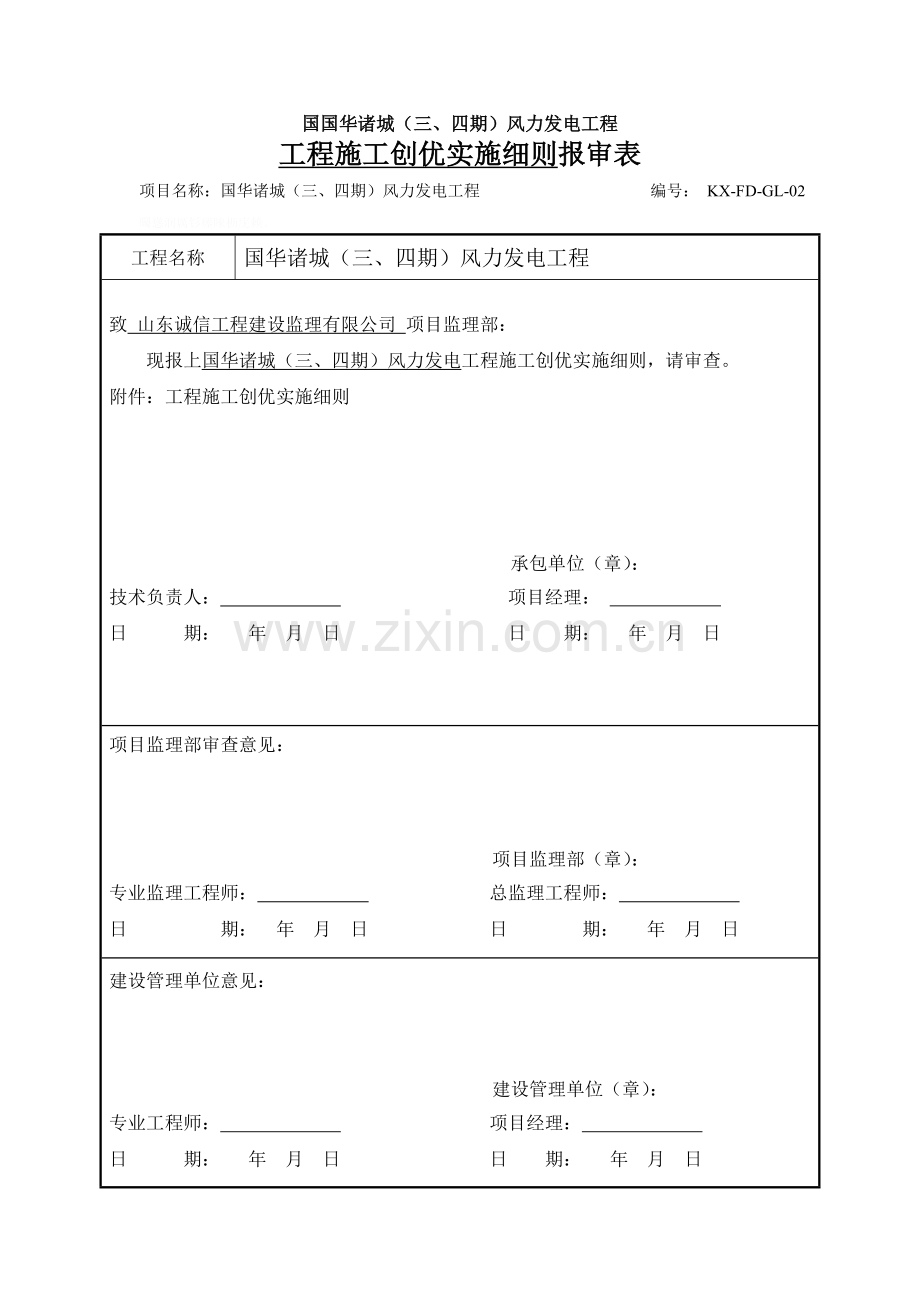

国国华诸城（三、四期）风力发电工程工程施工创优实施细则报审表项目名称：国华诸城（三、四期）风力发电工程 编号： KX-FD-GL-02矚慫润厲钐瘗睞枥庑赖。工程名称国华诸城（三、四期）风力发电工程致 山东诚信工程建设监理有限公司 项目监理部：现报上国华诸城（三、四期）风力发电工程施工创优实施细则，请审查。附件：工程施工创优实施细则承包单位（章）：技术负责人： 项目经理： 日 期： 年 月 日 日 期： 年 月 日项目监理部审查意见：项目监理部（章）：专业监理工程师： 总监理工程师： 日 期： 年 月 日 日 期： 年 月 日建设管理单位意见：建设管理单位（章）：专业工程师： 项目经理： 日 期： 年 月 日 日 期： 年 月 日本表一式 份，由承包单位填报，建设管理单位、项目监理部各一份，承包单位存 份国华诸城(三、四期)风力发电工程工程施工创优实施细则诸城科信电力工程有限公司2012- 批准： 审核： 编写：目 录1. 概述21.1编制目的 21.2 编制依据 21.3工程概况及主要特点 32. 施工创优目标 32.1施工质量目标 32.2施工安全目标 32.3 文明施工和环保目标 42.4工期和投资目标 42.4工程档案管理目标 43. 施工创优管理措施43.1制度保证措施 43.2组织保证措施 53.3 技术保证措施73.4物资保证措施 73.5过程控制措施 83.6工程进度管理 93.7开展质量攻关活动103.8 强制性标准的贯彻实施 103.9 信息管理 103.10创优自查及整改 114. 施工工艺及技术控制措施 114.1 施工工艺控制要求114.2主要工序控制措施 145 主要施工工艺质量要求、控制措施及成品效果要求 191 概 述1.1编制目的通过分解和细化本工程创优目标、制定相关针对性的管理、技术等措施、明确相关工作的责任主体，指导本工程施工管理及施工人员开展工程创优活动，最终实现工程创优目标。聞創沟燴鐺險爱氇谴净。1.2编制依据 建设单位制定的本工程“创优规划”； 国家电网公司工程建设质量管理规定（试行）（国家电网基建2006699号）； 国家电网公司输变电优质工程评选办法（国家电网基建2005253号）；电力建设工程施工技术管理导则(国家电网工2003153号)；电力建设施工质量验收及评定规程；电气装置安装工程35KV及以下架空电力线路施工及验收规范； 工程建设标准强制性条文电力工程部分； 本工程相关专业规程、规范；国家电网公司及山东电力集团公司有关输变电工程管理的相关文件等。1.3工程概况及主要特点诸城三期工程中新建 E、F 共两回 35kV 单回路架空线路分别连接风电场内33台风机，并最终送至220kV升压站。E、F线组成双回路线路并与诸城四期线路组成同塔四回路线路，部分段与诸城四期 G 线组成同塔三回路线路。其中 E线单回路段长度约 9.3km，双回路段长度约 5.4km，三回路段长度约 1.7km，四回路段长度约 6.2km；F 线单回路段长度约 5.7km，双回路段长度约 5.4km，三回路段长度约1.7km，四回路段长度约 6.2km。全线共约41.6km（折合成单回路长度），其接线型式如下：残骛楼諍锩瀨濟溆塹籟。E回路：67#68#69#70#71#72#73#74#75#76#77#78#酽锕极額閉镇桧猪訣锥。79#80#82#83#升压站 81# F回路：89#90#91#92#93#88#85#95#96#97#98#99#彈贸摄尔霁毙攬砖卤庑。升压站 86#87# 84# 94#诸城四期工程中新建G、H共两回 35kV单回路架空线路分别连接风电场内33 台风机，并最终送至 220kV 升压站。G、H 线与主城三期两回线组成同塔四回路线路，G 线部分段与诸城三期两回线组成同塔三回路线路。其中 G 线单回路段长度约13.2km，三回路段长度约1.7km，四回路段长度约 6.2km；H线单回路段长度约7km，四回路段长度约 6.2km。全线共约34.3km（折合成单回路长度），其接线型式如下：謀荞抟箧飆鐸怼类蒋薔。G回路：101#102#103#104#105#100#106#109#升压站124#125#126#127# 130#131#129#128# 132# H回路： 108#107#110#111#112#123#升压站 113#114#115#116#117#120#121#122# 118#119#2 施工创优目标依据 “建设创优规划”确定的本工程创优目标：确保工程达标投产，争创国家电网公司优质工程。2.1施工质量目标 质量目标：本工程质量总评为优良； 工程质量满足国家及行业施工验收规范、标准及质量检验评定标准的优良级要求。其中，土建工程：分项工程合格率为100%，单位工程优良率100，观感得分率90%；安装工程：分项及分部工程合格率为 100%，单位工程优良率为100%。厦礴恳蹒骈時盡继價骚。 实现工程“零缺陷”移交。2.2施工安全目标 不发生人身死亡事故和重伤事故； 不发生一般施工机械设备损坏事故； 不发生火灾事故； 不发生负主要责任的交通事故； 不发生因工程施工而造成的电网非正常停电事故；2.3 文明施工和环保目标依据国家电网公司送变电工程安全文明施工标准化工作规定编制并严格执行本工程安全文明施工实施细则，实现安全文明施工要求。茕桢广鳓鯡选块网羈泪。2.4工期和投资目标本工程计划于2012年 月 开工， 2012年 月 日竣工。根据工程进度，及时编制工程用款计划；根据工程现场实际施工情况，及时提出合理的变更申请，避免造成不必要的资源浪费。鹅娅尽損鹌惨歷茏鴛賴。2.5 工程档案管理目标所有施工记录、质量保证资料、质量关键控制环节的数码档案等工程档案与施工进度同步形成，归档及时，数据准确、真实可靠、完整齐全，满足合同及工程档案管理要求。籟丛妈羥为贍偾蛏练淨。3. 施工创优管理措施3.1制度保证措施为了保证各项质量控制措施的落实，项目部应建立健全相关质量管理制度并认真落实。为实现本工程创优目标，针对工程特点及管理要求，编制以下质量保证制度并在工程施工全过程认真落实，以保证各种质量控制措施的有效执行并取得预期效果：預頌圣鉉儐歲龈讶骅籴。 施工质量工作责任和奖惩制度； 施工图会审及技术交底制度； 原材料检验、试验、交接，及跟踪管理制度； 施工质量检查、检验、不合格品纠正制度； 隐蔽工程验收制度； 设计变更及材料代用管理制度； 施工机具管理制度； 质量事故报告及处理制度； 档案管理制度。3.2组织保证措施完善工程创优组织体系，如成立领导小组及明确其工作职责、工作计划，人力资源准备，以及编制创优管理框图（落实到具体人员）。渗釤呛俨匀谔鱉调硯錦。示例：3.2.1成立工程创优领导小组 施工单位成立创“优质工程”领导小组组 长：鞠进亮副组长：于增仁组 员：董增伟 王树凯 王夕鹏 张扬刚 邱玉聪 肖明远 李增琦刘传波 创优领导小组在工程开工前召开创优专题会议，明确各部门及岗位人员创优工作职责，布置施工创优相关工作计划；在施工过程中进行的创优专题检查不少于 2 次，及时纠正工作偏差，不断完善创优措施；及时协调影响工程创优的主要问题铙誅卧泻噦圣骋贶頂廡。 优化项目部人员配置，确保知识结构、工作经验、相关资格等满足工程创优要求。特种作业人员、质量检查控制人员必须经过相关培训，并经考核合格，持证上岗，确保其技能满足工程过程质量控制的要求。擁締凤袜备訊顎轮烂蔷。3.2.2组织机构本工程的技术管理组织机构框图。电气安装施工技术管理网络图公司经理物资供应部安监部生技部质量检查部项目经理 于增仁项目质检员邱玉聪项目材料员李增琦项目安全员张扬刚项目技术员王夕鹏线路架设兼职技术员 王树凯杆塔组立兼职技术员 高树勇基础浇制技术员 王磊贓熱俣阃歲匱阊邺镓騷。3.3 技术保证措施编制与工程创优相关的施工技术文件及措施，以及落实施工图审查、新技术研究及应用等工作。 施工技术人员到现场进行实地勘察，掌握现场地理环境，编制针对性的施工技术措施、安全环境保证措施、质量保证措施等施工作业指导文件。重要施工技术方案（此处应指明本工程的重要施工技术方案、措施）应经施工技术人员论证，内部履行审批手续后，报本工程监理部审核批准后实施。坛摶乡囂忏蒌鍥铃氈淚。 分部工程开工前，项目部须组织技术、质量、安全等部门，针对本工程特点,就相关作业文件和工作要求对施工人员进行详细交底。蜡變黲癟報伥铉锚鈰赘。 工程开工前，由项目总工组织本工程技术、质量、安全、设备等管理部门，对施工图进行认真审查，并提出修改意见，审查时应特别注意工序接口、及与现场实际情况的核对。施工中发现地质条件等与设计不符的情况，及时书面向监理反映。買鲷鴯譖昙膚遙闫撷凄。 注意收集新技术、新工艺、新材料、新设备的信息，结合本工程特点，经严密的技术经济分析和必要的试验、试点，积极在本工程应用成熟的“四新技术”，以优化施工工艺，提高工效，在技术方面为工程创优提供保证。綾镝鯛駕櫬鹕踪韦辚糴。3.4物资保证措施根据施工需求，通过进场检查、检验、日常管理等手段，确保本工程所使用的机械、工器具性能和数量满足创优要求；制定工程原材料进场、试验、跟踪等全过程控制措施。驅踬髏彦浃绥譎饴憂锦。3.4.1机具设备的管理 所有施工检测工具（列出本工程主要的检测工具名细）在进入本工地前，均应经法定检测单位鉴定合格并在有效期范围内使用，其精度必须符合相关规定要求。并建立台帐，实施动态管理。猫虿驢绘燈鮒诛髅貺庑。 主要机具设备（列出本工程主要设备的名细）进入工地前，项目总工应组织技术、设备、安全部对其进行检查验收，进行必要的检验和试验，确保性能良好，标识清晰，完好率100%。锹籁饗迳琐筆襖鸥娅薔。 特种设备必须经过检验鉴定，并附相关证明文件，以保证施工安全。3.4.2 材料管理 原材料在开工前，由项目部质量管理部门采样（采样时通知监理到场见证）并且送到相应资质的试验单位进行检验，合格后方可使用。構氽頑黉碩饨荠龈话骛。 施工过程中，根据原材料用量，严格按照规定做相应批次的试验。 甲方供料的质量把关： 按合同规定进行到货检验；依据合同进行妥善保管。 在使用前对原材料进行外观检查，发现问题时立即停止使用，并及时向业主及监理反映。 所有材料必须做好使用跟踪记录，确保可追溯性。3.5过程控制措施 开工前对施工人员进行质量培训，以提高其创优意识，了解工程创优目标，掌握工作要点，做到熟知本岗位的质量工作要求；輒峄陽檉簖疖網儂號泶。 认真推行首基试点工作制度，试点施工结束后，项目部及时总结并进一步完善施工措施，以统一施工工艺标准和技术要求，推行标准化作业。尧侧閆繭絳闕绚勵蜆贅。 开工前，及时向监理部报验评项目划分表，批准后实施。 完善并严格执行施工质量三级控制制度，加强过程控制，注重隐蔽工程监控。加强施工过程的全过程监控，上道工序检验合格后方可进入下道工序。识饒鎂錕缢灩筧嚌俨淒。 定期对照工程创优要求对施工管理及实物质量进行检查、分析（关键环节必查），发现不足及时采取必要的措施进行纠正，做到施工质量的持续改进；凍鈹鋨劳臘锴痫婦胫籴。 项目部质量管理部门负责施工记录等资料归口管理，设专人负责，其他部门配合并对本部门形成的相关资料负责，确保施工记录等资料与施工进度同步形成、真实可信，及时整理工程档案，保证档案符合要求。恥諤銪灭萦欢煬鞏鹜錦。3.6 工程进度管理根据工程工期计划、工程量以及工序流程编制本工程施工进度计划和施工进度网络图，依据进度计划合理投入和配置施工技术力量、设备物资等源，以及现场协调等工作；项目部每周召开一次工程协调会（必要时，可由项目经理决定临时召开），对照计划进度进行检查，对影响工程总体进度的施工项目或工序要认真分析，找出原因并加以解决。对交叉跨越以及受天气影响等的施工项目应合理安排作业进度。鯊腎鑰诎褳鉀沩懼統庫。必要时，应采取措施在确保工程质量的前提下，采取以下措施抓工程进度： 认真策划，及时安排工序转序； 适当加大施工力量和施工机具等施工资源的投入； 采取适宜的技术措施提高工效； 加强施工组织管理，如及时进行质量验收等工作，保证工序的衔接等。3.7开展质量攻关活动为推动质量管理水平的不断提高，充分发挥职工智慧，围绕工程创优目标，针对工程施工中的难点，组织专业人员以解决技术难题，努力提高施工质量水平。硕癘鄴颃诌攆檸攜驤蔹。3.8 强制性标准的贯彻实施组织进行工程建设标准强制性条文专题培训，增进对条文内容的理解，提高员工执行工程建设强制性标准的自觉性；工程开工前，针对工程的特点，编制本工程的强制性条文实施计划，并对施工过程中的实施情况进行检查，确保不发生违反强制性条文规定的现象。阌擻輳嬪諫迁择楨秘騖。3.9 信息管理3.9.1 档案资料管理(1) 工程竣工资料应进行完整、系统的整理后按要求归档。(2) 所有施工记录、质保资料等工程资料按照档案管理要求进行组卷。资料要及时准确、真实可靠、完整齐全，并符合合同及国家电网公司档案管理要求。氬嚕躑竄贸恳彈瀘颔澩。(3) 加强技术文档资料管理，建立原始记录收集制度，保证原始记录的置信度。随时掌握施工过程中的质量动态，交流经验。釷鹆資贏車贖孙滅獅赘。3.9.2 影像资料管理依据国家电网公司关于利用数码照片资料加强送变电工程安全质量过程控制的通知的要求，制定工程建设过程数码照片采集管理细则，明确责任，切实加强安全质量过程控制。怂阐譜鯪迳導嘯畫長凉。3.10 创优自查及整改工程创优领导小组应依据国家电网公司优质工程评审办法的有关要求，组织有关人员对工程进行创优自查，创优自查分实物质量和资料管理两部分,检查发现的问题要及时组织整改并做到闭环管理。自查主要内容：谚辞調担鈧谄动禪泻類。 对照国家电网公司送变电优质工程评选办法考核评定标准，进行自查。发现不足，及时安排完善，并完成创优自查报告；嘰觐詿缧铴嗫偽純铪锩。 质量监督报告中提出的质量问题，整改及闭环情况； 达标验收中提出的质量问题，整改及闭环情况； 工程资料移交，竣工验收签证； 编写工程创优总结。4. 施工工艺及技术控制措施根据优质工程评审标准、当前国家电网公司系统施工工艺先进水平、规程规范等要求，对影响线路架设质量的关键作业或工序提出可操作性的工艺要求。熒绐譏钲鏌觶鷹緇機库。4.1 施工工艺控制要求及措施为确保工程达标投产，实现创优目标，对以下施工项目进行策划和控制，使之成为本工程的施工亮点。4.1.1接地引下线安装： 杆塔接地做到规格一致、高度一致、方向一致。 扁铁平顺，沿杆塔左右各敷设30米。 杆塔接地连接处采用焊接，焊接面不得小于20cm，螺栓采用防盗螺栓。4.1.2杆塔组立： 杆塔螺栓的穿入方向统一，垂直方向由下向上，水平方向由内向外。 直线杆组立好后应正直，横向位移不应大于50mm，直线杆的倾斜不应大于杆长的3。 转角杆应向外预偏，紧线后不应向内侧倾斜，杆稍位移不应大于杆稍直径，终端杆紧线后不应向受力侧倾斜。4.1.3 器材及金具安装： 线路所用线材，其技术特性，制造规范应符合国家规定标准。 线材使用前需进行外观检查，不得有斑点、毛刺、松股、断股、扭结及硬伤等现象。 线路金具应符合国家标准的规定。 金具应平整、无裂纹、毛刺、飞边、砂眼、变形等缺陷。 在施工中应做到文明施工，保护环境。4.1.4 线路架设安装 ： 同档距内弛度一致，三相弛度误差应控制在-1%+3%。 线路单串绝缘子应垂直于导线，双串绝缘子应呈八字形安装。 卡线时，吊线夹螺栓应牢固，吕包带应外漏2-3cm，防震锤应垂直于地面，不得歪斜。4.2 主要工序控制措施根据优质工程评审标准、当前国家电网公司系统施工工艺的先进水平、规程规范等要求，对关键作业和主要工序提出可操作性的工艺措施。鶼渍螻偉阅劍鲰腎邏蘞。示例：4.2.1 杆塔组立在杆塔组立前，要对所有杆塔基础进行检查，严格控制基础的放线和轴线，基础的标高偏差满足规范要求；在杆塔组立中，保证每一基杆塔在同一水平面上，严格控制各项指标要求。直线杆组立好后应正直，横向位移不应大于50mm，直线杆的倾斜不应大于杆长的3。转角杆应向外预偏，紧线后不应向内侧倾斜，杆稍位移不应大于杆稍直径，终端杆紧线后不应向受力侧倾斜。杆塔的吊装所使用起重机具要满足安全及使用要求。纣忧蔣氳頑莶驅藥悯骛。4.2.2导线架设及弓子线连接施工导线架设施工过程中，要严格按照施工规范和作业指导书进行施工，对导线下料、线夹压接、导线安装等环节进行严格控制。颖刍莖蛺饽亿顿裊赔泷。线夹压接前进行逐个检查、清洗，对钢锚插入深度，进行了逐个核实，压接后的质量满足规范要求。导线架设好后，对被跨越线路及公路等要符合安规中的安全距离要求。濫驂膽閉驟羥闈詔寢賻。在弓子线的制作过程中，要保证所施工引下线从侧面看整齐、一致，一排引线看上去好似一根引线，弓子线连处接螺栓要牢固、接触面无缝隙，从而满足工艺要求。銚銻縵哜鳗鸿锓謎諏涼。导线架设要按照弧垂表紧线，保证每个耐张段的弧垂一致。5. 主要施工工艺质量要求、控制措施及成品效果要求根据国家电网公司当前施工工艺的先进水平，对本工程主要施工工序、施工工艺质量要求、技术管理措施及预期成品效果等以图表形式列出，以直观指导现场施工作业。挤貼綬电麥结鈺贖哓类。主要施工工序施工工艺质量要求主要技术及管理措施预期成品图片示例杆塔组立杆塔组装要按照组装图纸要求进行；组立的杆塔倾斜度符合规定要求；杆塔外观良好。杆塔组装的检查是否按照图纸设计要求组装；组立好的杆塔检查是否直立；杆塔外观应良好，塔身无磨损、杆身无裂纹、碰撞的缺陷。导线架设导线外观检查无缺陷；导线弧垂一致；弓子线连接检查； 导线无扭结、无断股、无松股、无毛刺、无硬伤等；导线弧垂按照规定执行，弧垂一致；弓子线连接一致、螺栓紧固。金具安装金具外观检查无缺陷；金具连接检查；金具外观检查无毛刺、无裂纹、无损伤、无砂眼、无变形等检查；金具连接是否牢固检查。杆塔接地安装 杆塔接地满足规定要求；杆塔接地符合规定要求，接地便于测量检查，接地螺栓采用防盗螺栓检查。
